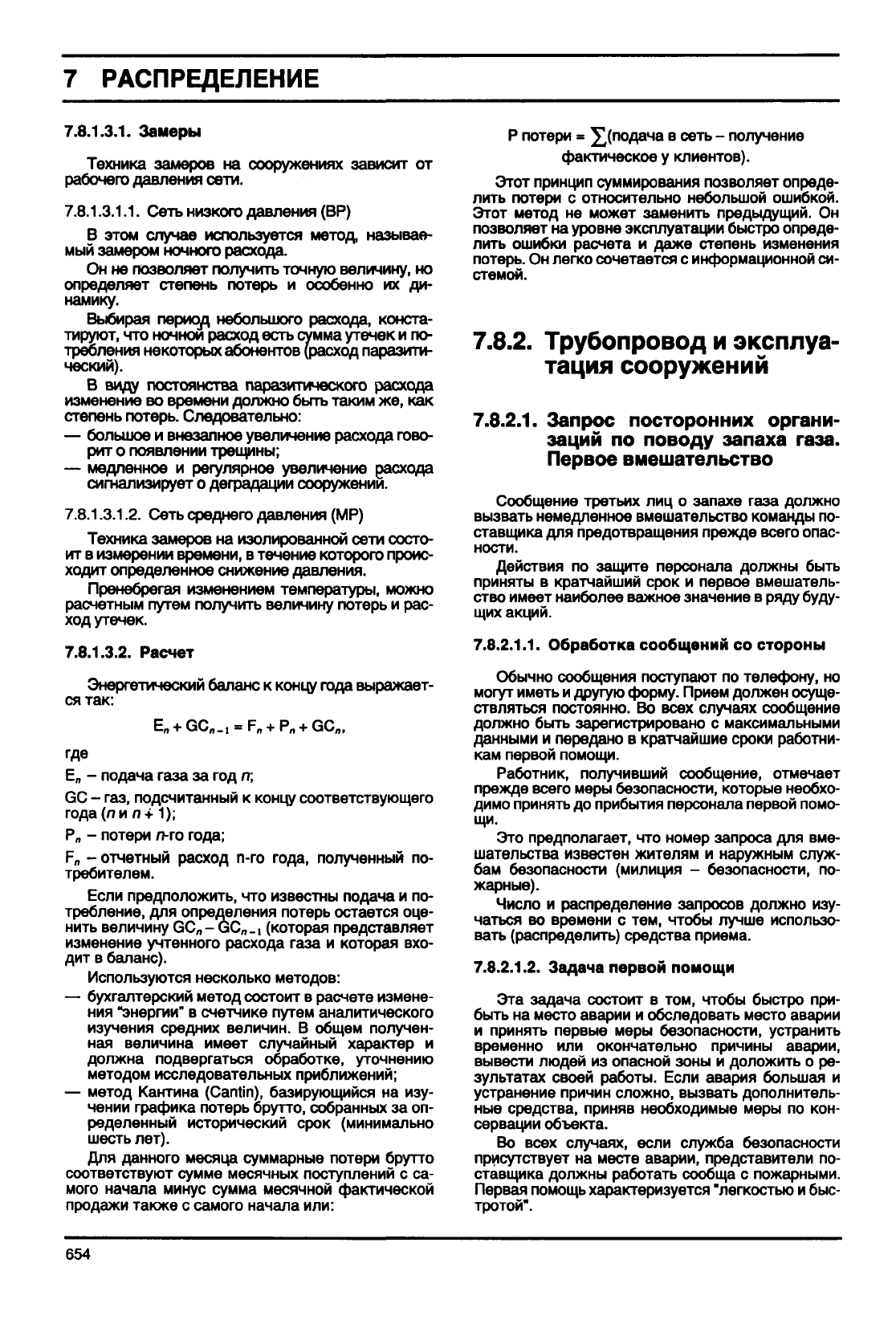

РАСПРЕДЕЛЕНИЕ

7.8.1.3.1.

Замеры

Техника замеров на сооружениях зависит от

рабочего

давления

сети.

7.8.1.3.1.1.

Сеть

низкого

давления

(ВР)

В этом

случае

используется метод, называе-

мый замером ночного расхода

Он не позволяет получить точную величину, но

определяет степень потерь и особенно их ди-

намику.

Выбирая период небольшого расхода, конста-

тируют, что ночной расход есть сумма утечек и по-

требления некоторых абонентов (расход паразити-

ческий).

В виду постоянства паразитического расхода

изменение

во времени должно

быть

таким же, как

степень потерь. Следовательно:

— большое и внезапное увеличение расхода

гово-

рит

о появлении трещины;

— медленное и регулярное увеличение расхода

сигнализирует

о деградации сооружении.

7.8.1.3.1.2.

Сеть

среднего

давления

(МР)

Техника замеров на изолированной сети состо-

ит

в измерении времени, в течение которого проис-

ходит определенное снижение давления.

Пренебрегая изменением температуры, можно

расчетным путем получить величину потерь и рас-

ход утечек.

7.8.1.3.2.

Расчет

Энергетический

баланс

к концу года выражает-

ся так:

где

Е„ - подача газа за год л;

GC - газ, подсчитанный к концу соответствующего

года

(л и п+ 1);

Р„ - потери л-го года;

- отчетный расход n-го года, полученный по-

требителем.

Если

предположить, что известны подача и по-

требление, для определения потерь остается оце-

нить величину GC

- GC

_, (которая представляет

изменение

учтенного расхода газа и которая вхо-

дит в баланс).

Используются несколько методов:

— бухгалтерский метод состоит в расчете измене-

ния

"энергии"

в счетчике путем аналитического

изучения средних величин. В общем получен-

ная величина имеет случайный характер и

должна подвергаться обработке, уточнению

методом последовательных приближений;

— метод Кантина (Cantin), базирующийся на изу-

чении графика потерь брутто, собранных за оп-

ределенный исторический срок (минимально

шесть лет).

Для данного месяца суммарные потери брутто

соответствуют сумме месячных поступлений с са-

мого

начала

минус сумма месячной фактической

продажи также с самого

начала

или:

Р потери ж ^(подача в сеть - получение

фактическое у клиентов).

Этот принцип суммирования позволяет опреде-

лить

потери с относительно небольшой ошибкой.

Этот метод не может заменить предыдущий. Он

позволяет на уровне эксплуатации быстро опреде-

лить

ошибки расчета и даже степень изменения

потерь.

Он легко сочетается с информационной си-

стемой.

7.8.2.

Трубопровод

эксплуа-

тация сооружений

7.8.2.1.

Запрос посторонних

органи-

заций

по поводу

запаха

газа.

Первое

вмешательство

Сообщение третьих лиц о запахе газа должно

вызвать немедленное вмешательство команды по-

ставщика для предотвращения прежде всего опас-

ности.

Действия

по защите персонала должны

быть

приняты в кратчайший срок и первое вмешатель-

ство имеет наиболее важное значение в ряду буду-

щих акций.

7.8.2.1.1.

Обработка сообщений со стороны

Обычно

сообщения поступают по

телефону,

но

могут

иметь и другую форму. Прием должен осуще-

ствляться постоянно. Во всех

случаях

сообщение

должно

быть

зарегистрировано с максимальными

данными и передано в кратчайшие сроки работни-

кам

первой помощи.

Работник, получивший сообщение, отмечает

прежде всего меры безопасности, которые необхо-

димо

принять до прибытия персонала первой помо-

щи.

Это предполагает, что номер запроса для вме-

шательства известен жителям и наружным служ-

бам безопасности (милиция - безопасности, по-

жарные).

Число и распределение запросов должно изу-

чаться

во времени с тем,

чтобы

лучше

использо-

вать

(распределить) средства приема.

7.8.2.1.2.

Задача

первой помощи

Эта задача состоит в том,

чтобы

быстро при-

быть

на место аварии и обследовать место аварии

принять первые меры безопасности, устранить

временно или окончательно причины аварии,

вывести людей из опасной зоны и доложить о ре-

зультатах

своей работы.

Если

авария

большая

устранение причин сложно, вызвать дополнитель-

ные средства, приняв необходимые меры по кон-

сервации объекта.

Во всех

случаях,

если служба безопасности

присутствует на месте аварии, представители по-

ставщика должны работать сообща с пожарными.

Первая

помощь характеризуется "легкостью и быс-

тротой".

654

РАСПРЕДЕЛЕНИЕ

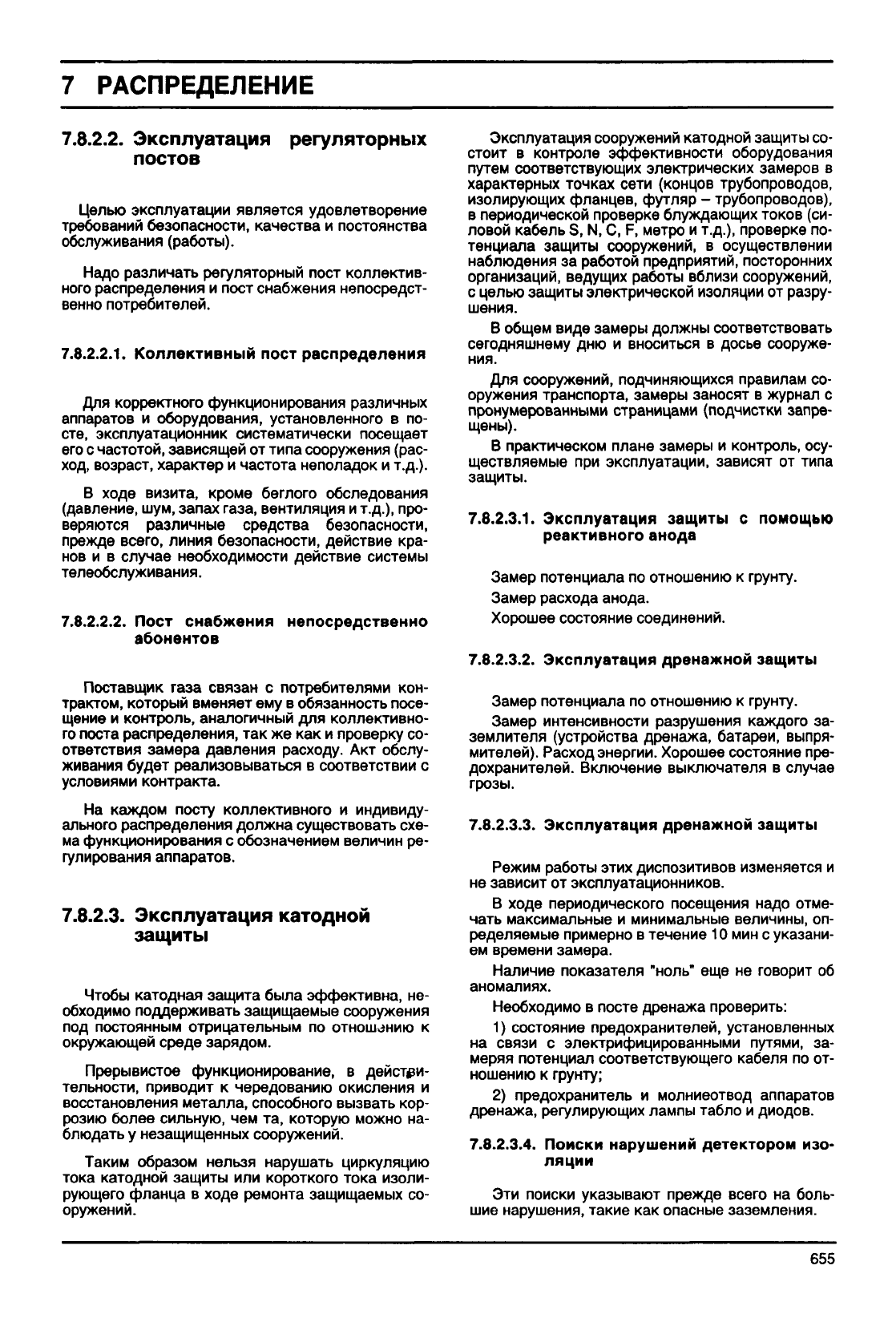

7.8.2.2.

Эксплуатация регуляторных

постов

Целью

эксплуатации

является

удовлетворение

требований безопасности, качества и постоянства

обслуживания (работы).

Надо

различать регуляторный пост коллектив-

ного

распределения и пост снабжения непосредст-

венно потребителей.

7.8.2.2.1.

Коллективный пост распределения

Для корректного функционирования различных

аппаратов и оборудования, установленного в по-

сте,

эксплуатационник систематически посещает

его

с частотой, зависящей от типа сооружения (рас-

ход, возраст, характер и частота неполадок и т.д.).

В ходе визита, кроме беглого обследования

(давление, шум, запах

газа,

вентиляция и т.д.), про-

веряются различные средства безопасности,

прежде

всего,

линия безопасности, действие кра-

нов и в

случае

необходимости действие системы

телеобслуживания.

7.8.2.2.2.

Пост снабжения непосредственно

абонентов

Поставщик газа связан с потребителями кон-

трактом,

который вменяет ему в обязанность посе-

щение и контроль, аналогичный для коллективно-

го

поста распределения, так же как и проверку со-

ответствия замера

давления

расходу. Акт обслу-

живания будет реализовываться в соответствии с

условиями контракта.

На каждом посту коллективного и индивиду-

ального распределения должна существовать схе-

ма функционирования с обозначением величин ре-

гулирования аппаратов.

7.8.2.3.

Эксплуатация катодной

защиты

Чтобы

катодная защита

была

эффективна, не-

обходимо поддерживать защищаемые сооружения

под

постоянным отрицательным по отношению к

окружающей среде зарядом.

Прерывистое функционирование, в действи-

тельности, приводит к чередованию окисления и

восстановления

металла,

способного вызвать кор-

розию

более сильную, чем та, которую можно на-

блюдать

у незащищенных сооружений.

Таким образом нельзя нарушать циркуляцию

тока катодной защиты или короткого тока изоли-

рующего

фланца

в ходе ремонта защищаемых со-

оружений.

Эксплуатация сооружений катодной защиты со-

стоит в контроле эффективности оборудования

путем соответствующих электрических замеров в

характерных точках сети (концов трубопроводов,

изолирующих

фланцев,

футляр

- трубопроводов),

в периодической проверке блуждающих токов (си-

ловой кабель S, N, С, F, метро и т.д.), проверке по-

тенциала защиты сооружений, в осуществлении

наблюдения за работой предприятий, посторонних

организаций,

ведущих работы вблизи сооружений,

целью

защиты электрической изоляции от разру-

шения.

В общем виде замеры должны соответствовать

сегодняшнему дню и вноситься в досье сооруже-

ния.

Для сооружений, подчиняющихся правилам со-

оружения транспорта, замеры заносят в журнал с

пронумерованными страницами (подчистки запре-

щены).

В практическом

плане

замеры и контроль, осу-

ществляемые при эксплуатации, зависят от типа

защиты.

7.8.2.3.1.

Эксплуатация защиты с помощью

реактивного анода

Замер потенциала по отношению к грунту.

Замер расхода анода.

Хорошее состояние соединений.

7.8.2.3.2.

Эксплуатация дренажной защиты

Замер потенциала по отношению к грунту.

Замер интенсивности разрушения каждого за-

землителя (устройства дренажа, батареи, выпря-

мителей). Расход

энергии.

Хорошее состояние пре-

дохранителей. Включение

выключателя

случае

грозы.

7.8.2.3.3.

Эксплуатация дренажной защиты

Режим работы этих диспозитивов изменяется и

не зависит от эксплуатационников.

В ходе периодического посещения надо отме-

чать

максимальные и минимальные величины, оп-

ределяемые примерно в течение 10 мин с указани-

ем времени замера.

Наличие

показателя "ноль" еще не говорит об

аномалиях.

Необходимо в посте дренажа проверить:

1) состояние предохранителей, установленных

на связи с электрифицированными путями, за-

меряя потенциал соответствующего кабеля по от-

ношению к грунту;

2) предохранитель и молниеотвод аппаратов

дренажа, регулирующих лампы

табло

и диодов.

7.8.2.3.4.

Поиски нарушений детектором изо-

ляции

Эти поиски указывают прежде всего на боль-

шие нарушения, такие как опасные заземления.

655

РАСПРЕДЕЛЕНИЕ

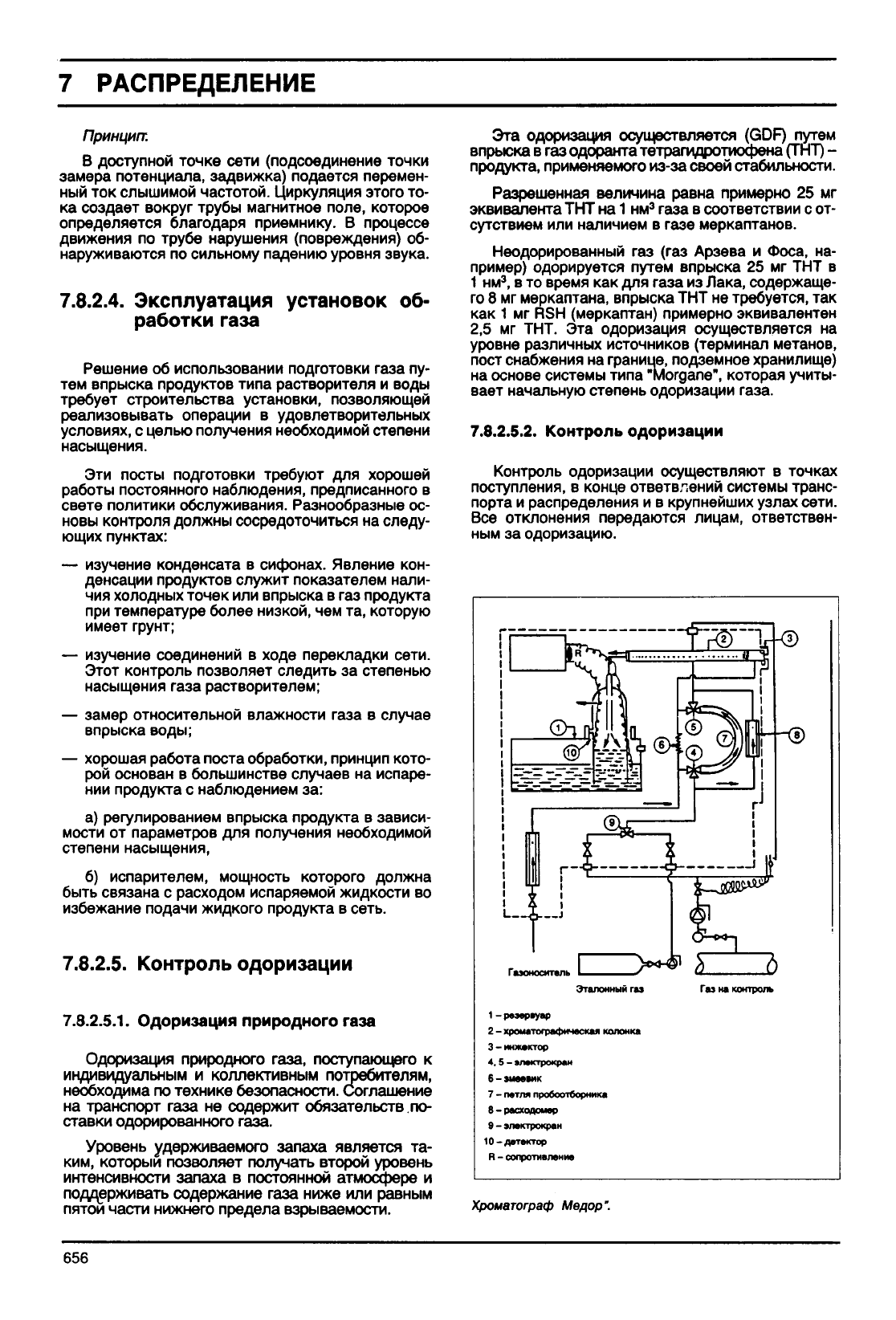

Принцип:

В доступной точке сети (подсоединение точки

замера потенциала, задвижка) подается перемен-

ный ток слышимой частотой. Циркуляция этого то-

ка

создает вокруг трубы магнитное поле, которое

определяется благодаря приемнику. В процессе

движения по трубе нарушения (повреждения) об-

наруживаются по сильному падению уровня звука.

7.8.2.4.

Эксплуатация установок об-

работки

газа

Решение об использовании подготовки газа пу-

тем впрыска продуктов типа растворителя и воды

требует строительства установки, позволяющей

реализовывать операции в удовлетворительных

условиях, с

целью

получения необходимой степени

насыщения.

Эти посты подготовки требуют для хорошей

работы постоянного наблюдения, предписанного в

свете политики обслуживания. Разнообразные ос-

новы контроля должны сосредоточиться на следу-

ющих пунктах:

— изучение конденсата в сифонах.

Явление

кон-

денсации продуктов служит показателем нали-

чия

холодных

точек или впрыска в газ продукта

при

температуре более

низкой,

чем та, которую

имеет грунт;

— изучение соединений в ходе перекладки

сети.

Этот контроль позволяет следить за степенью

насыщения газа растворителем;

— замер относительной влажности газа в

случае

впрыска воды;

— хорошая работа поста обработки, принцип кото-

рой

основан в большинстве

случаев

на испаре-

нии продукта с наблюдением за:

а) регулированием впрыска продукта в зависи-

мости

от параметров для получения необходимой

степени насыщения,

б) испарителем, мощность которого должна

быть

связана с расходом испаряемой жидкости во

избежание подачи жидкого продукта в сеть.

7.8.2.5.

Контроль одоризации

7.3.2.5.1.

Одоризация природного газа

Одоризация природного

газа,

поступающего к

индивидуальным и коллективным потребителям,

необходима по технике безопасности. Соглашение

на транспорт газа не содержит обязательств по-

ставки одорированного

газа.

Уровень удерживаемого запаха

является

та-

ким,

который позволяет

получать

второй уровень

интенсивности запаха в постоянной атмосфере и

поддерживать содержание газа ниже или равным

пятой части нижнего предела взрываемое™.

Эта одоризация осуществляется (GDF) путем

впрыска в газ одоранта тетрагидротиофена (ТИТ) -

продукта, применяемого из-за своей стабильности.

Разрешенная величина равна примерно 25 мг

эквивалента ТНТ на

нм

газа в соответствии с от-

сутствием или наличием в газе меркаптанов.

Неодорированный газ (газ Арзева и

Фоса,

на-

пример) одорируется путем впрыска 25 мг ТНТ в

1 нм

, в то время как для газа из Лака, содержаще-

го

8 мг меркаптана, впрыска ТНТ не требуется, так

как

1 мг RSH (меркаптан) примерно эквивалентен

2,5 мг ТНТ. Эта одоризация осуществляется на

уровне различных источников (терминал метанов,

пост

снабжения на границе, подземное хранилище)

на основе системы типа "Morgane", которая учиты-

вает

начальную

степень одоризации

газа.

7.8.2.5.2.

Контроль одоризации

Контроль одоризации осуществляют в точках

поступления, в конце ответвлений системы транс-

порта и распределения и в крупнейших

узлах

сети.

Все отклонения передаются лицам, ответствен-

ным за одоризацию.

Гаэоноситель

Эталонный газ

1-резервуар

- хроматографическая колонка

3-инжектор

4,5

- электрокраи

6-мимик

- петля пробоотборника

8-расходомер

- злектрокран

10-детектор

R - сопротивление

Газ

на контроль

Хроматограф

Мвдор".

656

РАСПРЕДЕЛЕНИЕ

Впрыск эталонного Впрыск отобранного

газа газа

Эта

поверхность соответствует

мг ТНТ

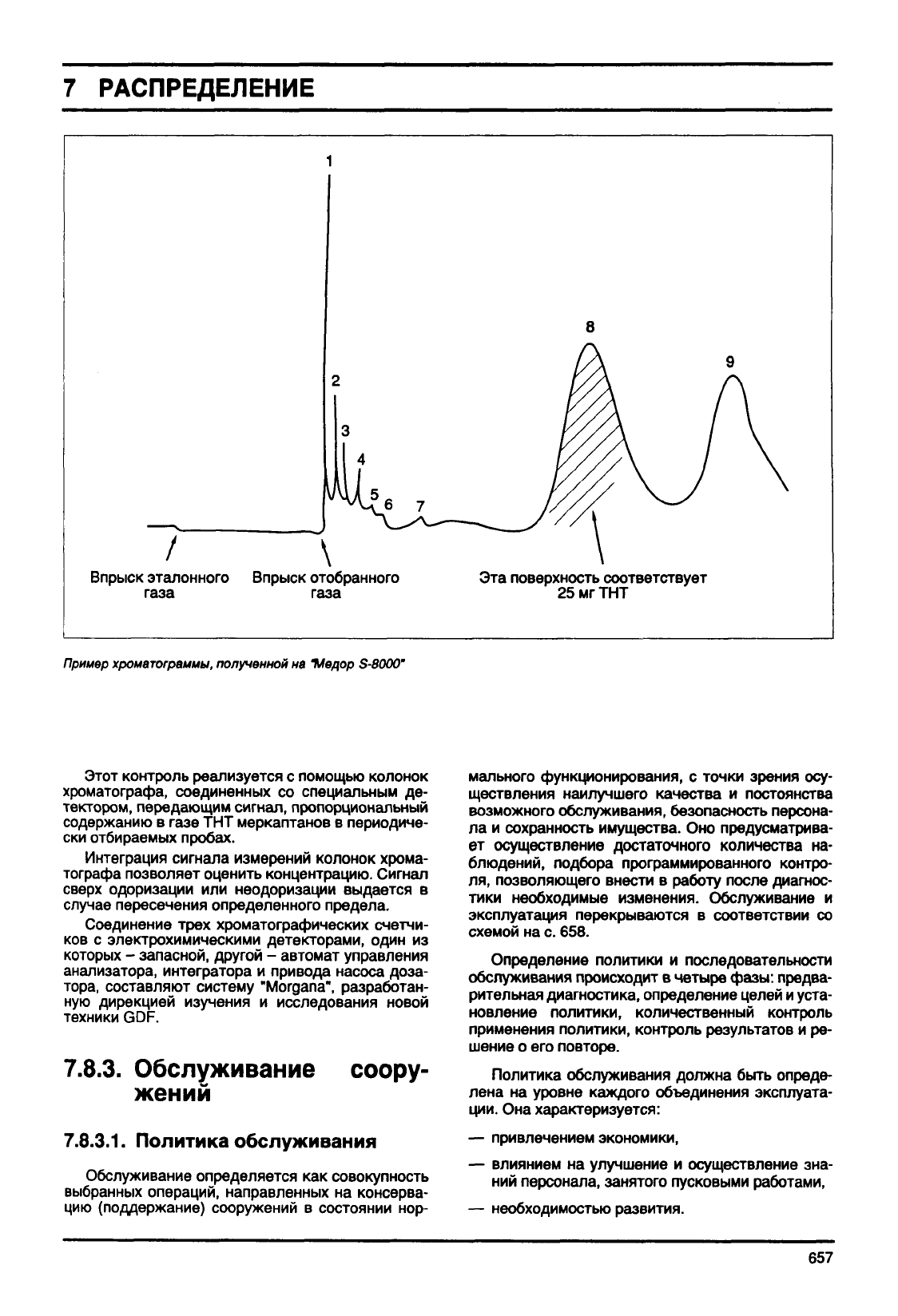

Пример

хроматограммы,

полученной

на

"Ыедор

S-8000"

Этот контроль реализуется с помощью колонок

хроматографа, соединенных со специальным де-

тектором,

передающим сигнал, пропорциональный

содержанию

газе

ТНТ меркаптанов в периодиче-

ски

отбираемых пробах.

Интеграция

сигнала измерений колонок хрома-

тографа позволяет оценить концентрацию. Сигнал

сверх одоризации или неодоризации выдается в

случае пересечения определенного предела.

Соединение

трех хроматографических счетчи-

ков с электрохимическими детекторами, один из

которых - запасной, другой - автомат управления

анализатора,

интегратора и привода насоса

доза-

тора,

составляют систему "Morgana", разработан-

ную дирекцией изучения и исследования новой

техники GDF.

7.8.3.

Обслуживание соору-

жений

7.8.3.1.

Политика обслуживания

Обслуживание определяется как совокупность

выбранных

операций, направленных на консерва-

цию (поддержание) сооружений в состоянии нор-

мального функционирования, с точки зрения осу-

ществления наилучшего качества и постоянства

возможного обслуживания, безопасность персона-

ла и сохранность имущества. Оно предусматрива-

ет

осуществление достаточного количества на-

блюдений, подбора программированного контро-

ля, позволяющего внести в работу после диагнос-

тики

необходимые изменения. Обслуживание и

эксплуатация перекрываются в соответствии со

схемой

на с. 658.

Определение

политики и последовательности

обслуживания происходит в четыре фазы: предва-

рительная диагностика, определение целей и уста-

новление политики, количественный контроль

применения политики, контроль результатов и ре-

шение

о его повторе.

Политика обслуживания должна

быть

опреде-

лена на уровне каждого объединения эксплуата-

ции.

Она характеризуется:

— привлечением экономики,

— влиянием на улучшение и осуществление зна-

ний персонала, занятого пусковыми работами,

— необходимостью развития.

657

РАСПРЕДЕЛЕНИЕ

Динамическая

информация

Область

эксплуатации

Область

обслуживания

Трубопровод

Анализ

проишествий

Знание

сооружений

Политика обслуживании

- Посещение - измерение

•

'испытание

- Текущий ремонт

- Капитальный ремонт

- Обновление

Анализ различий

между

целью и

результатом

Качество и постоянства сервису

Безопасность персонала и

оборудования

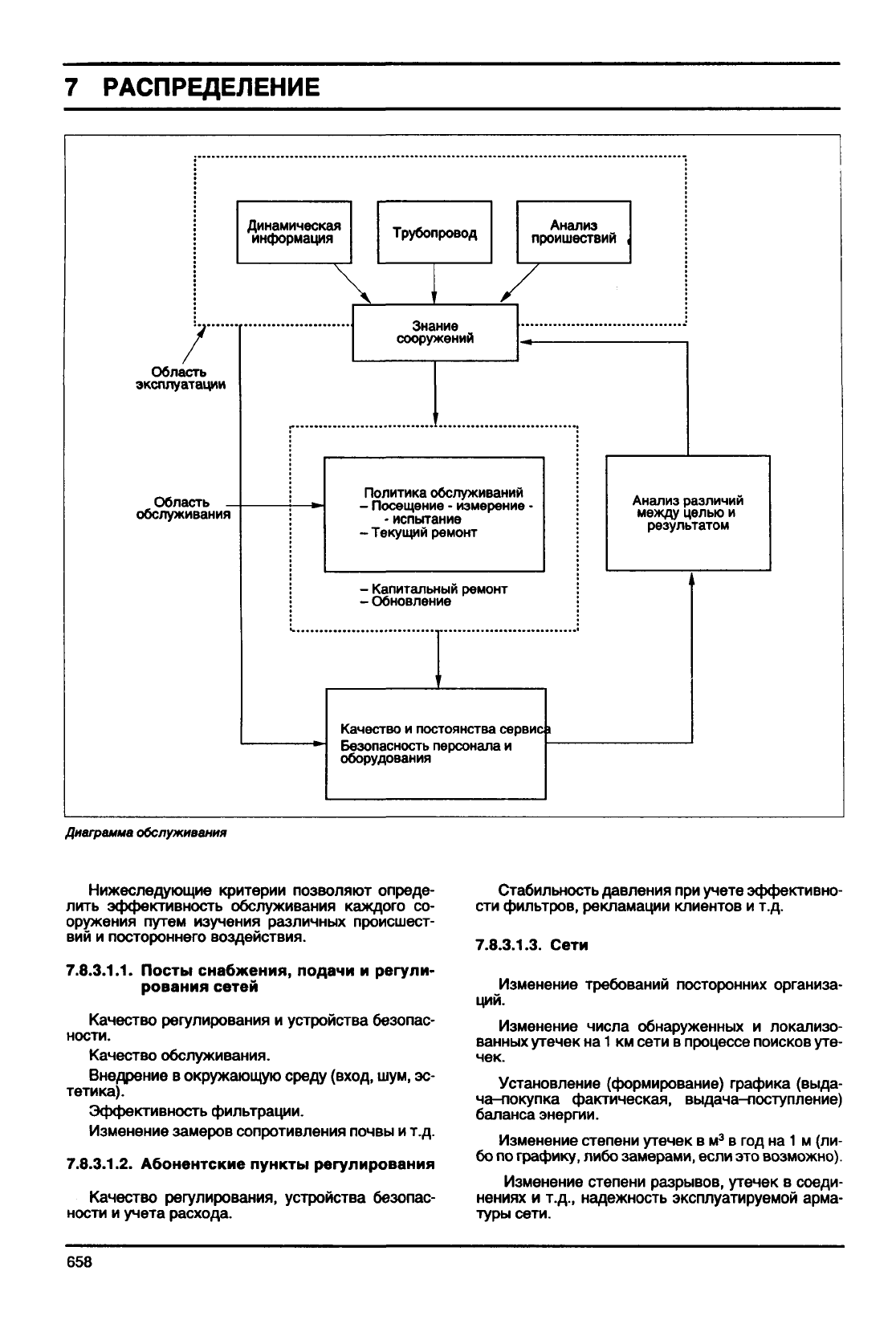

Диаграмма

обслуживания

Нижеследующие критерии позволяют опреде-

лить

эффективность обслуживания каждого со-

оружения путем изучения различных происшест-

вий и постороннего воздействия.

7.8.3.1.1.

Посты снабжения, подачи и регули-

рования сетей

Качество регулирования и устройства безопас-

ности.

Качество обслуживания.

Внедрение в окружающую среду (вход, шум, эс-

тетика).

Эффективность фильтрации.

Изменение замеров сопротивления почвы и т.д.

7.8.3.1.2.

Абонентские

пункты

регулирования

Качество регулирования, устройства безопас-

ности и

учета

расхода.

Стабильность

давления

при

учете

эффективно-

сти

фильтров, рекламации клиентов и т.д.

7.8.3.1.3.

Сети

Изменение требований посторонних организа-

ций.

Изменение числа обнаруженных и локализо-

ванных

утечек на

км сети в процессе поисков уте-

чек.

Установление (формирование) графика (выда-

ча-покупка фактическая, выдача-поступление)

баланса энергии.

Изменение степени утечек в м

в год на 1 м (ли-

бо по графику, либо замерами, если это возможно).

Изменение степени разрывов, утечек в соеди-

нениях и т.д., надежность эксплуатируемой арма-

туры сети.

658

РАСПРЕДЕЛЕНИЕ

7.8.3.1.4.

Обработка

газа

Изменение степени (эффективности) обработки.

Уменьшение утечек в соединениях.

Надежность постов и индикаторов обработки.

Вхождение (адаптация) поста в окружающую

среду.

7.8.3.1.5.

Катодная защита

Изменение: качества изоляции, отношения с

партнерами, такими как муниципалитет,

SNCF

и т.д.

7.8.3.1.6.

Ответвления и стояки

Изменение: сообщение посторонних, степень со-

общений о неполадках, таких как число аварий на

ответвлениях к общему числу ответвлений и т.д.

7.8.3.1.7.

Станция пропана или бутана. Смеси-

тель воздуха с пропаном или бута-

ном

Качество распределяемого газа. Отключение

запорно-предохранительного клапана. Изменение

показаний замеров

фунта

(потенциала). Измене-

ние неполадок в котлах, испарителях и т.д.

7-8.3.1.8.

Одоризация

Изменение степени одоризации и обращений

посторонних лиц.

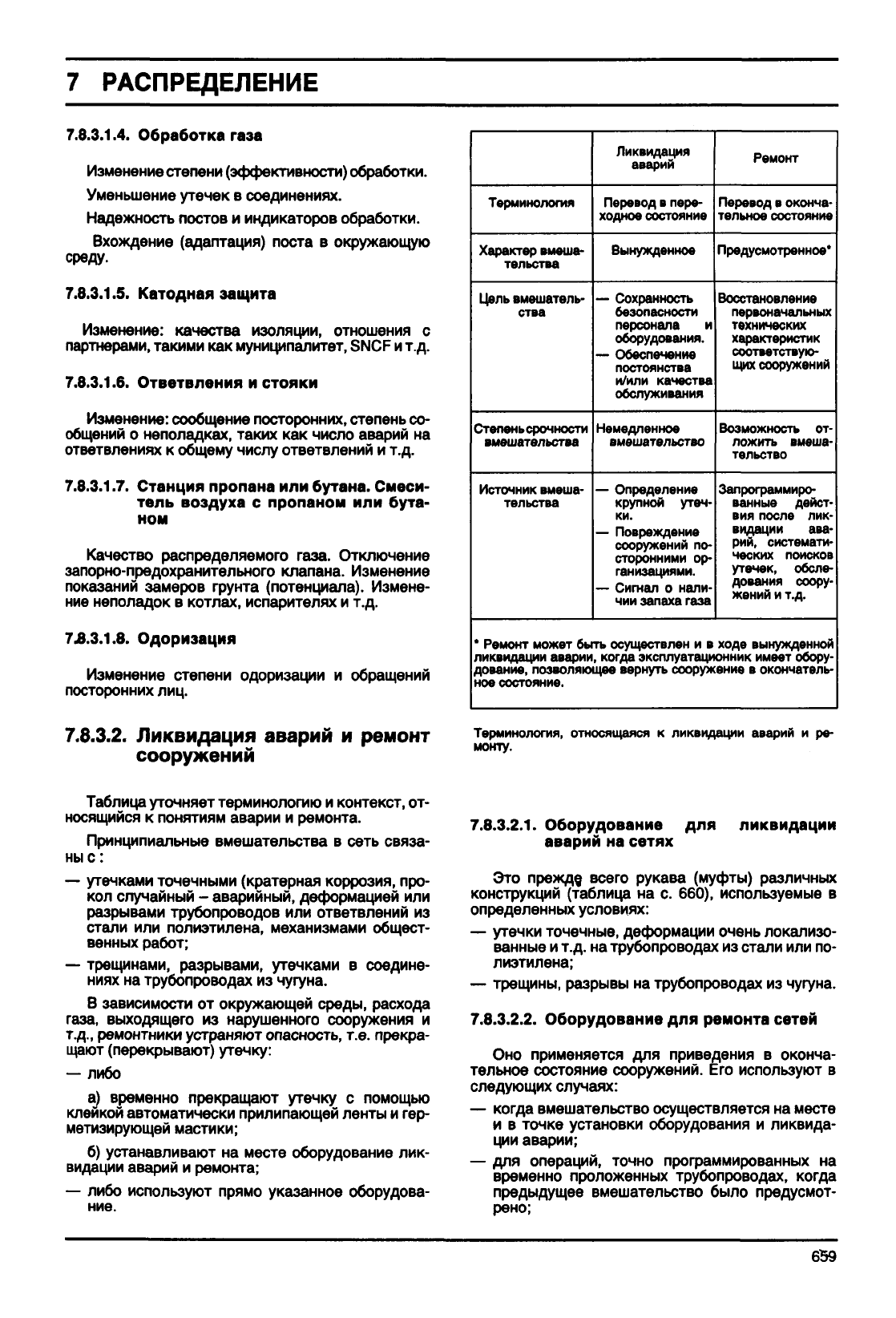

7.8.3.2.

Ликвидация аварий и ремонт

сооружений

Терминология

Характер

вмеша-

тельства

Цель вмешатель-

ства

Стеленьсрочности

вмешательства

Источник вмеша-

тельства

Ликвидация

аварий

Перевод в

пере-

ходное состояние

Вынужденное

— Сохранность

безопасности

персонала и

оборудования.

— Обеспечение

постоянства

и/или

качества

обслуживания

Немедленное

вмешательство

— Определение

крупной утеч-

ки.

— Повреждение

сооружений по-

сторонними ор-

ганизациями.

— Сигнал о нали-

чии запаха

газа

Ремонт

Перевод в оконча-

тельное состояние

Предусмотренное*

Восстановление

первоначальных

технических

характеристик

соответствую-

щих

сооружений

Возможность от-

ложить вмеша-

тельство

Запрограммиро-

ванные

дейст-

вия после лик-

видации ава-

рий,

системати-

ческих поисков

утечек,

обсле-

дования соору-

жений

и т.д.

* Ремонт может

быть

осуществлен и в ходе вынужденной

ликвидации аварии, когда эксплуатационник имеет обору-

дование, позволяющее

вернуть

сооружение в окончатель-

ное состояние.

Терминология, относящаяся к ликвидации аварий и ре-

монту.

Таблица

уточняет терминологию и контекст, от-

носящийся к понятиям аварии и ремонта.

Принципиальные вмешательства в сеть связа-

ны с:

— утечками точечными (кратерная коррозия, про-

кол случайный - аварийный, деформацией или

разрывами трубопроводов или ответвлений из

стали или полиэтилена, механизмами общест-

венных

работ;

— трещинами, разрывами, утечками в соедине-

ниях на трубопроводах из чугуна.

В зависимости от окружающей среды, расхода

газа,

выходящего из нарушенного сооружения и

т.д., ремонтники устраняют опасность, т.е. прекра-

щают (перекрывают) утечку:

— либо

а) временно прекращают утечку с помощью

клейкой автоматически прилипающей

ленты

и гер-

метизирующей мастики;

б) устанавливают на месте оборудование лик-

видации аварий и ремонта;

— либо используют прямо указанное оборудова-

ние.

7.8.3.2.1.

Оборудование

аварий на сетях

для ликвидации

Это прежде всего рукава

(муфты)

различных

конструкций

(таблица на с. 660), используемые в

определенных условиях:

— утечки точечные, деформации очень локализо-

ванные

и т.д. на трубопроводах из стали или по-

лиэтилена;

— трещины, разрывы на трубопроводах из чугуна.

7.8.3.2.2.

Оборудование для ремонта сетей

Оно применяется для приведения в оконча-

тельное

состояние сооружений. Его используют в

следующих

случаях:

— когда вмешательство осуществляется на месте

и в точке установки оборудования и ликвида-

ции аварии;

— для операций, точно программированных на

временно проложенных трубопроводах, когда

предыдущее вмешательство

было

предусмот-

рено;

659

РАСПРЕДЕЛЕНИЕ

— для ремонта систематического характера,

когда

технико-экономическое исследование

показало, что это решение более выгодно, чем

тюбаж или перекладка.

Оборудование для ремонта делится в основном

на четыре категории:

—

муфты

механические,

— кольца и герметические прокладки,

—

муфты

пластиковые (термосжимаемые, термо-

затвердеваемые, полимеризирующиеся),

— продукты закупорки.

Их использование зависит от:

— типа нарушений в результате аварии (трещина,

утечка в соединении и т.д.) и материала трубо-

провода;

— типа распределяемого газа, в первую очередь

его

плотности;

— рабочего

давления

сооружения, подлежащего

ремонту.

В таблице указаны оборудование, наиболее

часто применяемое при ремонте, и область его при-

менения. Констатируют, что они относятся только

трубопроводам из чугуна. Это говорит в действи-

тельности о том, что дефектные элементы трубо-

проводов из полиэтилена и стали, кроме особого

случая

стали, эксплуатируемой под давлением

£0.4 бар, систематически заменяются. Замена же

сети,

работающей при среднем давлении (МРС) за-

ключается в восстановлении сооружения в перво-

начальное

состояние, соответствующее правилам

безопасности.

Все трещины на чугунных трубопроводах долж-

ны исследоваться и анализироваться перед ремон-

том в зависимости от причины аварии.

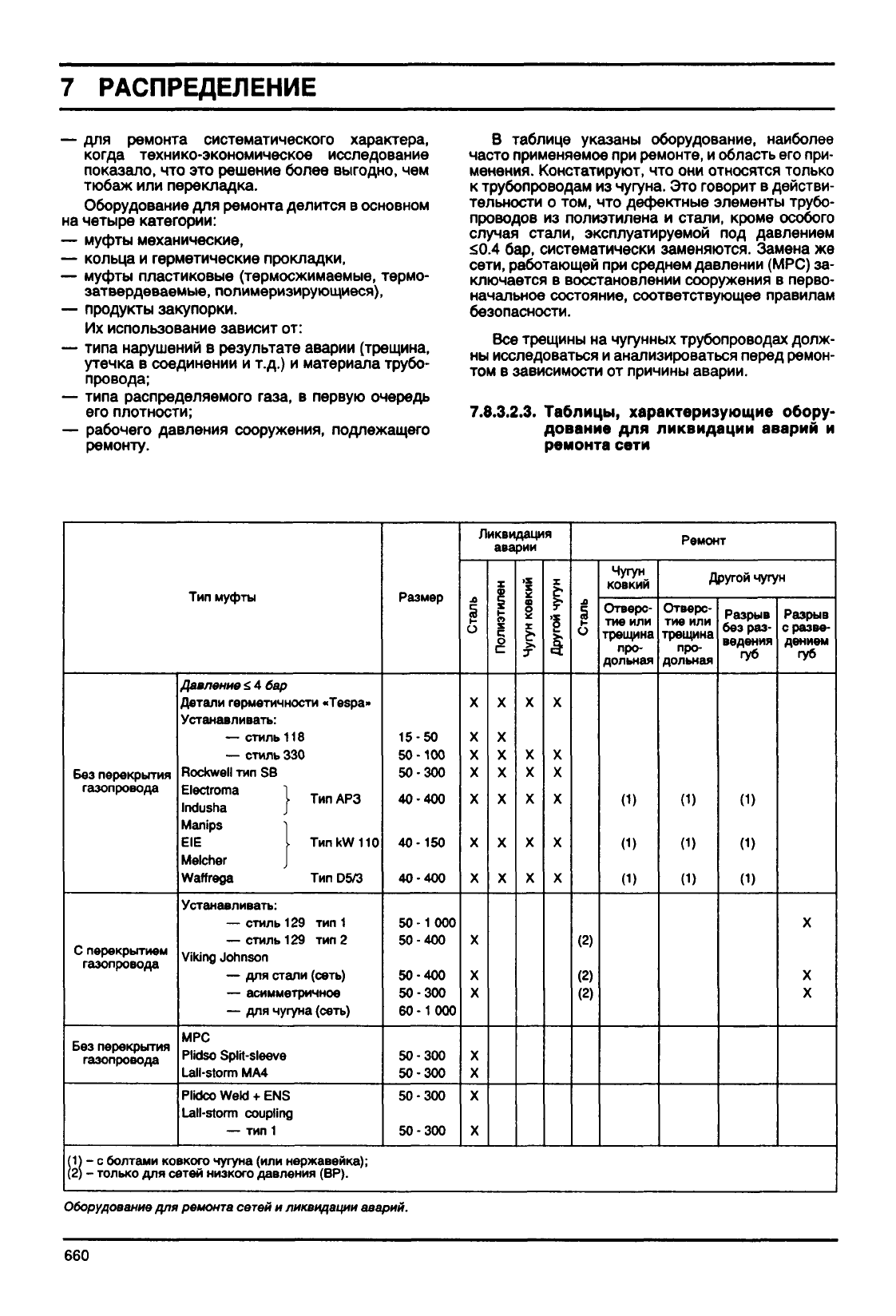

7.8.3.2.3.

Таблицы, характеризующие обору-

дование для ликвидации аварий и

ремонта

сети

Тип

муфты

Без

перекрытия

газопровода

перекрытием

газопровода

Без

перекрытия

газопровода

Давление £ 4 бар

Детали

герметичности

«Tespa»

Устанавливать:

— стиль 118

— стиль 330

Rockwell тип SB

Electroma

1 _ .__

, . . > ТипАРЗ

Indusha J

Manips

EIE L Тип kW 110

Melcher J

Waffrega

Тип D5/3

Устанавливать:

— стиль 129 тип 1

— стиль 129 тип 2

Viking

Johnson

— для стали (сеть)

— асимметричное

— для чугуна (сеть)

МРС

Plidso Split-sleeve

Lall-storm MA4

Plidco Weld + ENS

Lall-storm coupling

— тип 1

(1)

- с болтами ковкого чугуна (или нержавейка);

(2)

только

для сетей низкого давления (ВР).

Размер

15-50

50-100

50-300

40-400

40-150

40-400

50-1000

50-400

50-300

60-1000

50-300

Ликвидация

аварии

Сталь

Полиэтиг

с*

Ремонт

Сталь

(2)

Чугун

ковкий

Отверс-

тие

ИЛИ

трещина

про-

дольная

(1)

О)

Другой

чугун

Отверс-

тие

или

трещина

про-

дольная

(1)

Разрыв

без

раз-

ведения

губ

1 JV

(1)

Разрыв

разве-

дением

губ

Оборудование

для

ремонта

сетей

ликвидации

аварий.

660

РАСПРЕДЕЛЕНИЕ

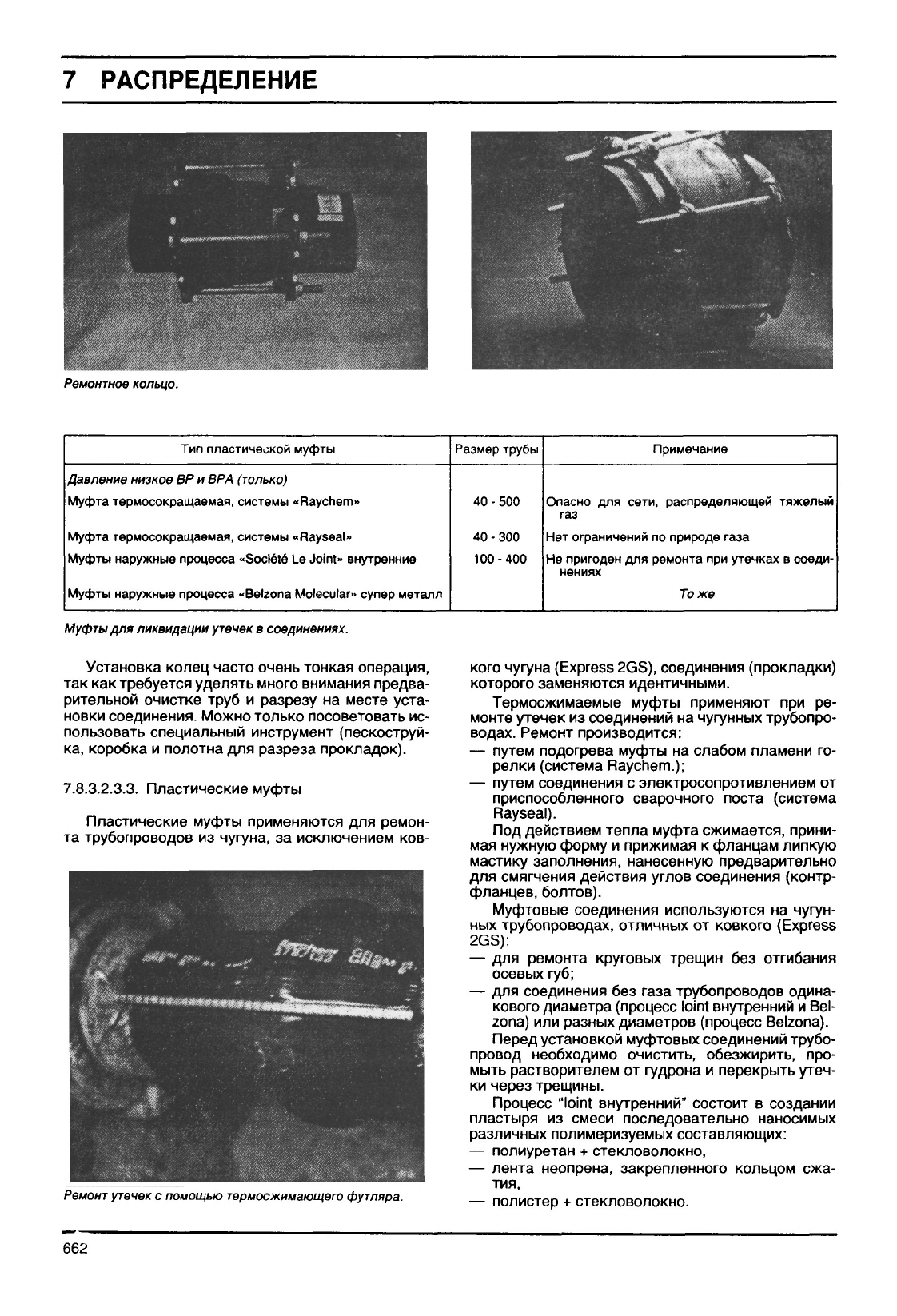

Ремонтное

кольцо.

Тип пластической

муфты

Давление низков ВР и ВРА

(только)

Муфта термосокращаемая, системы

«Raychem»

Муфта гермосокращаемая, системы

«Rayseal»

Муфты наружные процесса «Societe Le Joint» внутренние

Муфты наружные процесса

«Belzona

Molecular» супер

металл

Размер трубы

- 500

- 300

100-400

Примечание

Опасно для

сети,

распределяющей тяжелый

газ

Нет ограничений по природе газа

Не пригоден для ремонта при утечках в соеди-

нениях

Тоже

Муфты

для

ликвидации

утечек в

соединениях.

Установка колец часто очень тонкая операция,

так как требуется

уделять

много внимания предва-

рительной очистке труб и разрезу на месте уста-

новки

соединения. Можно только посоветовать ис-

пользовать специальный инструмент (пескоструй-

ка,

коробка и полотна для разреза прокладок).

7.8.3.2.3.3. Пластические

муфты

Пластические

муфты

применяются для ремон-

та трубопроводов из чугуна, за исключением ков-

Рвмонт

утечек

с помощью

тврмосжимающего

футляра.

кого

чугуна (Express 2GS), соединения (прокладки)

которого

заменяются идентичными.

Термосжимаемые

муфты

применяют при ре-

монте утечек из соединений на чугунных трубопро-

водах. Ремонт производится:

— путем подогрева

муфты

на слабом пламени го-

релки (система Raychem.);

— путем соединения с электросопротивлением от

приспособленного

сварочного поста (система

Rayseal).

Под действием тепла муфта сжимается,

прини-

мая нужную форму и прижимая к фланцам липкую

мастику

заполнения, нанесенную предварительно

для смягчения действия углов соединения (контр-

фланцев, болтов).

Муфтовые соединения используются на чугун-

ных трубопроводах, отличных от ковкого (Express

2GS):

— для ремонта круговых трещин без отгибания

осевых губ;

— для соединения без газа трубопроводов одина-

кового

диаметра (процесс loint внутренний и Bel-

zona)

или разных диаметров (процесс Belzona).

Перед установкой муфтовых соединений трубо-

провод

необходимо очистить, обезжирить, про-

мыть растворителем от гудрона и перекрыть утеч-

ки

через трещины.

Процесс "loint внутренний" состоит в создании

пластыря из смеси последовательно наносимых

различных полимеризуемых составляющих:

—

полиуретан

стекловолокно,

—

лента неопрена, закрепленного кольцом

сжа-

тия,

—

полистер

стекловолокно.

662

РАСПРЕДЕЛЕНИЕ

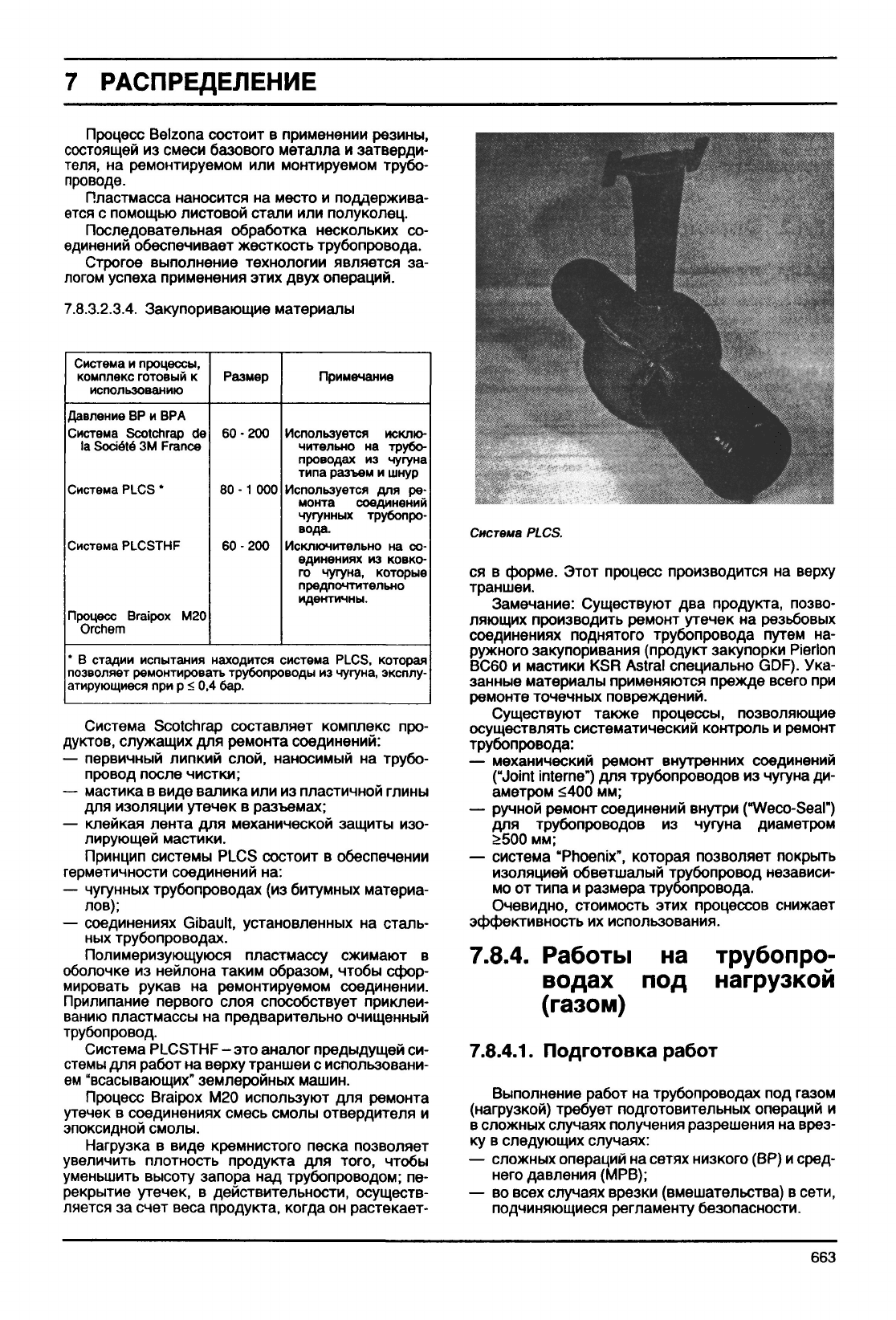

Процесс Belzona состоит в применении резины,

состоящей из смеси базового

металла

и затверди-

теля, на ремонтируемом или монтируемом трубо-

проводе.

Пластмасса наносится на место и поддержива-

ется с помощью листовой стали или полуколец.

Последовательная

обработка нескольких со-

единений обеспечивает жесткость трубопровода.

Строгое выполнение технологии

является

за-

логом успеха применения этих

двух

операций.

7.8.3.2.3.4. Закупоривающие материалы

ИГ"

Система

и процессы,

комплекс

готовый к

использованию

Давление ВР и ВРА

Система

Scotchrap de

Societe 3M France

Система

PLCS

Система

PLCSTHF

Процесс

Braipox M20

Orchem

Размер

60-200

80-1

000

60-200

Примечание

Используется исклю-

чительно на трубо-

проводах из чугуна

типа разъем и шнур

Используется для ре-

монта соединений

чугунных

трубопро-

вода.

Исключительно на со-

единениях из ковко-

го

чугуна, которые

предпочтительно

идентичны.

В стадии испытания находится система PLCS, которая

позволяет ремонтировать трубопроводы из чугуна, эксплу-

атирующиеся при р < 0,4 бар.

Система Scotchrap составляет комплекс про-

дуктов, служащих для ремонта соединений:

— первичный липкий слой, наносимый на трубо-

провод после чистки;

— мастика в виде валика или из пластичной глины

для изоляции утечек в разъемах;

— клейкая

лента

для механической защиты изо-

лирующей мастики.

Принцип системы

PLCS

состоит в обеспечении

герметичности соединений на:

— чугунных трубопроводах (из битумных материа-

лов);

— соединениях Gibault, установленных на сталь-

ных трубопроводах.

Полимеризующуюся пластмассу сжимают в

оболочке из нейлона таким образом,

чтобы

сфор-

мировать рукав на ремонтируемом соединении.

Прилипание первого слоя способствует приклеи-

ванию пластмассы на предварительно очищенный

трубопровод.

Система

PLCSTHF

- это аналог предыдущей си-

стемы для работ на верху траншеи с использовани-

ем "всасывающих" землеройных машин.

Процесс Braipox M20 используют для ремонта

утечек в соединениях смесь смолы отвердителя и

эпоксидной

смолы.

Нагрузка в виде кремнистого песка позволяет

увеличить

плотность продукта для того,

чтобы

уменьшить высоту запора над трубопроводом; пе-

рекрытие утечек, в действительности, осуществ-

ляется

за счет веса продукта, когда он растекает-

Система

PLCS.

ся в форме. Этот процесс производится на верху

траншеи.

Замечание: Существуют два продукта, позво-

ляющих производить ремонт утечек на резьбовых

соединениях поднятого трубопровода путем на-

ружного закупоривания (продукт закупорки Pierlon

ВС60 и мастики KSR Astral специально GDF). Ука-

занные материалы применяются прежде всего при

ремонте

точечных

повреждений.

Существуют также процессы, позволяющие

осуществлять систематический контроль и ремонт

трубопровода:

— механический ремонт внутренних соединений

("Joint interne") для трубопроводов из чугуна ди-

аметром <400 мм;

— ручной ремонт соединений внутри

("Weco-Seal")

для трубопроводов из чугуна диаметром

£500

мм;

— система

"Phoenix",

которая позволяет покрыть

изоляцией обветшалый трубопровод независи-

мо от типа и размера трубопровода.

Очевидно, стоимость этих процессов снижает

эффективность их использования.

7.8.4.

Работы на трубопро-

водах под нагрузкой

(газом)

7.8.4.1.

Подготовка работ

Выполнение работ на трубопроводах под газом

(нагрузкой)

требует подготовительных операций и

в сложных

случаях

получения разрешения на врез-

ку

в следующих

случаях:

— сложных операций на сетях низкого (ВР) и сред-

него

давления

(МРВ);

— во всех

случаях

врезки (вмешательства) в сети,

подчиняющиеся регламенту безопасности.

663

РАСПРЕДЕЛЕНИЕ

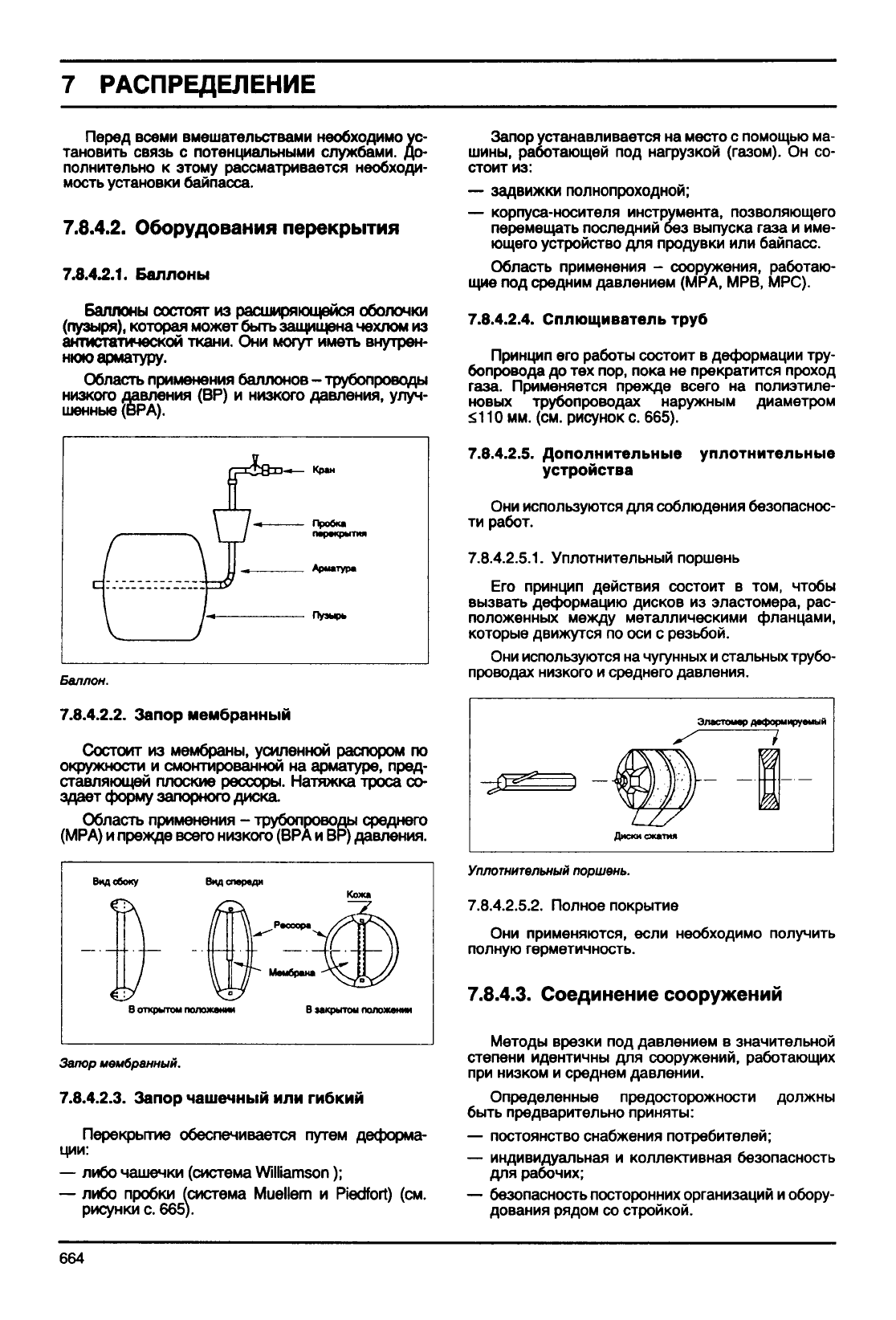

Перед всеми вмешательствами необходимо ус-

тановить связь с потенциальными службами. До-

полнительно к этому рассматривается необходи-

мость установки байпасса.

7.8.4.2.

Оборудования перекрытия

7.8.4.2.1.

Баллоны

состоят из расширяющейся оболочки

(пузыря), которая может

быть

защищена

чехлом

из

антистатической ткани. Они могут иметь внутрен-

нюю арматуру.

Область

применения

баллонов

- трубопроводы

низкого

давления

(ВР) и низкого давления,

улуч-

шенные (ВРА).

Баллон.

7.8.4.2.2.

Запор мембранный

Состоит из мембраны, усиленной распором по

окружности и смонтированной на арматуре, пред-

ставляющей плоские рессоры. Натяжка троса со-

здает форму запорного диска.

Область

применения - трубопроводы среднего

(МРА) и прежде всего низкого (ВРА и ВР) давления.

Вид

сбоку

Вид

спереди

Кожа

В открытом положении

В мкрытои положении

Запор

мембранный.

7.8.4.2.3.

Запор чашечный или гибкий

Перекрытие обеспечивается путем деформа-

ции:

— либо чашечки (система

Williamson);

— либо пробки (система Muellem и Piedfort) (см.

рисунки

с. 665).

Запор

устанавливается на место с помощью ма-

шины,

работающей под нагрузкой (газом). Он со-

стоит из:

— задвижки полнопроходной;

— корпуса-носителя инструмента, позволяющего

перемещать последний без выпуска газа и име-

ющего устройство для продувки или байпасе.

Область

применения - сооружения, работаю-

щие под средним давлением (МРА, МРВ, МРС).

7.8.4.2.4.

Сплющиватель труб

Принцип его работы состоит в деформации тру-

бопровода до тех пор, пока не прекратится проход

газа.

Применяется прежде всего на полиэтиле-

новых трубопроводах наружным диаметром

£110 мм. (см. рисунок с. 665).

7.8.4.2.5.

Дополнительные

устройства

уплотнительные

Они используются для соблюдения безопаснос-

ти работ.

7.8.4.2.5.1.

Уплотнительный

поршень

Его принцип действия состоит в том,

чтобы

вызвать деформацию дисков из эластомера, рас-

положенных между металлическими фланцами,

которые движутся по оси с резьбой.

Они используются на чугунных и

стальных

трубо-

проводах низкого и среднего давления.

Уплотнительный

поршень.

7.8.4.2.5.2. Полное покрытие

Они применяются, если необходимо получить

полную герметичность.

7.8.4.3.

Соединение сооружений

Методы врезки под давлением в значительной

степени идентичны для сооружений, работающих

при

низком и среднем давлении.

Определенные предосторожности должны

быть

предварительно приняты:

— постоянство снабжения потребителей;

— индивидуальная и коллективная безопасность

для рабочих;

— безопасность посторонних организаций и обору-

дования рядом со стройкой.

664
