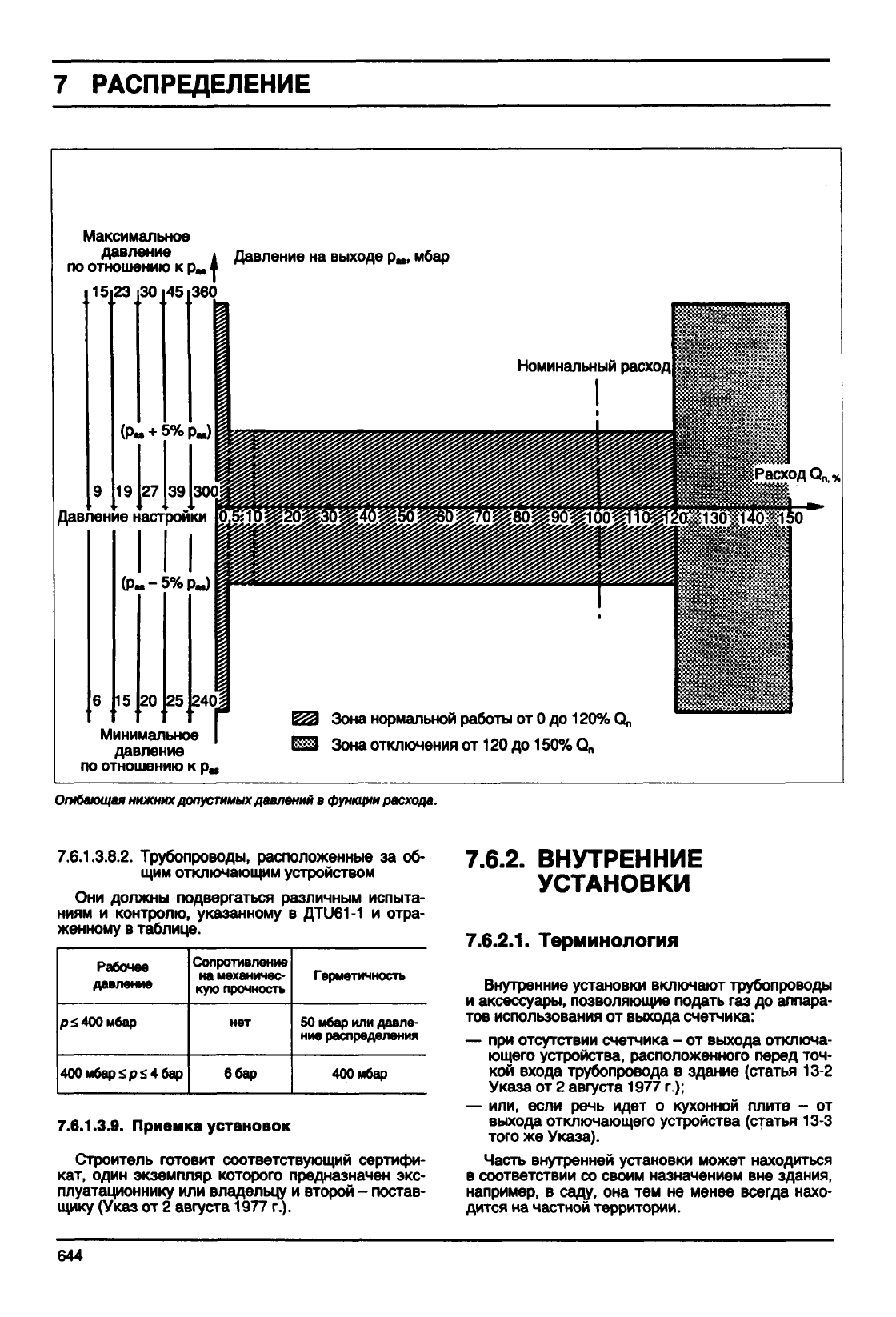

РАСПРЕДЕЛЕНИЕ

Максимальное

давление

Давление

на

выходе

р„,

мбар

по отношению

к р

30 45 360

Давление

настройки

Расход Q

Минимальное

давление

по

отношению к р„

Зона

нормальной работы от 0 до 120% Q

Зона

отключения от

120

до

150%

Огибающая

нижних

допустимых

давлений

функции

расхода.

7.6.1.3.8.2.

Трубопроводы, расположенные за об-

щим

отключающим устройством

Они должны подвергаться различным испыта-

ниям и контролю, указанному в ДШ61-1 и отра-

женному в таблице.

Рабочее

давление

400

мбар

400

мбар ipi 4 бар

Сопротивление

на

механичес-

кую прочность

нет

бар

Герметичность

мбар или давле-

ние

распределения

400

мбар

7.6.1.3.9.

Приемка установок

Строитель готовит соответствующий сертифи-

кат,

один экземпляр которого предназначен экс-

плуатационнику или

владельцу

и второй - постав-

щику

(Указ от 2 августа 1977 г.).

7.6.2.

ВНУТРЕННИЕ

УСТАНОВКИ

7.6.2.1.

Терминология

Внутренние установки включают трубопроводы

аксессуары, позволяющие подать газ до аппара-

тов использования от

выхода

счетчика:

— при отсутствии счетчика - от

выхода

отключа-

ющего

устройства, расположенного перед точ-

кой

входа трубопровода в здание (статья 13-2

Указа от 2 августа 1977 г.);

— или, если речь идет о кухонной плите - от

выхода

отключающего устройства (статья 13-3

того

же Указа).

Часть

внутренней установки может находиться

в соответствии со своим назначением вне здания,

например,

в саду, она тем не менее всегда нахо-

дится на частной территории.

644

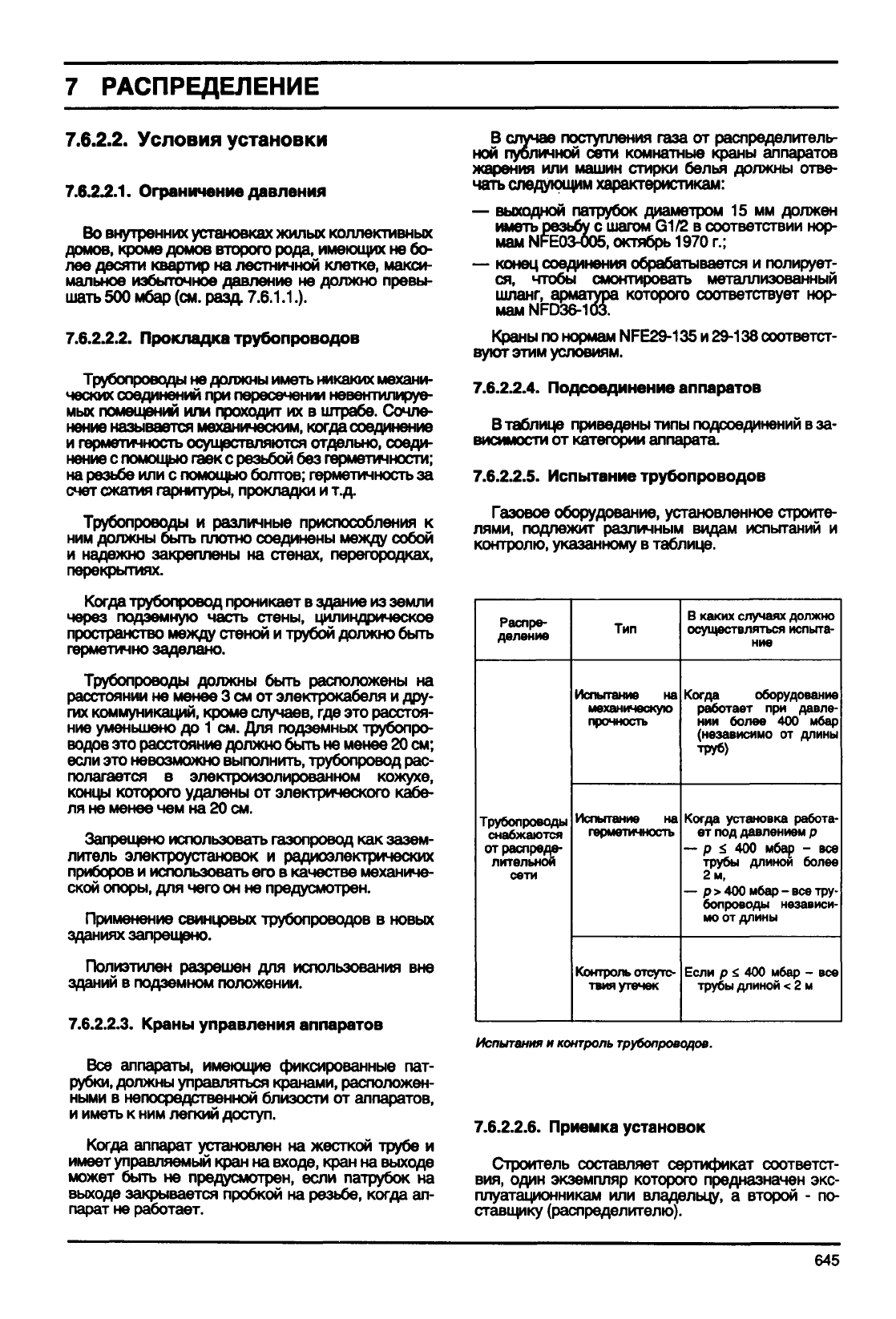

РАСПРЕДЕЛЕНИЕ

7.6.2.2.

Условия установки

7.6.2.2.1.

Ограничение давления

Во внутренних установках

жилых

коллективных

домов,

кроме домов второго рода, имеющих не бо-

лее десяти квартир на лестничной клетке, макси-

мальное избыточное давление не должно превы-

шать 500 мбар (см. разд. 7.6.1.1.).

7.6.2.2.2.

Прокладка трубопроводов

Трубопроводы не должны иметь никаких механи-

ческих соединений при пересечении невентилируе-

мых помещений или проходит их в штрабе.

Сочле-

нение называется механическим, когда соединение

герметичность осуществляются отдельно, соеди-

нение с помощью гаекс резьбой без герметичности;

на резьбе или с помощью болтов;

герметичность

за

счет сжатия гарнитуры, прокладки и т.д.

Трубопроводы и различные приспособления к

ним

должны

быть

плотно соединены между собой

надежно закреплены на стенах, перегородках,

перекрытиях.

Когда

трубопровод проникает в здание из земли

через подземную часть стены, цилиндрическое

пространство

между стеной и трубой должно

быть

герметично

заделано.

Трубопроводы должны

быть

расположены на

расстоянии

не менее 3 см от электрокабеля и дру-

гих

коммуникаций,

кроме случаев, где это расстоя-

ние уменьшено до 1 см. Для подземных трубопро-

водов это расстояние должно

быть

не менее 20 см;

если это невозможно выполнить, трубопровод рас-

полагается в электроизолированном кожухе,

концы которого

удалены

от электрического кабе-

ля не менее чем на 20 см.

Запрещено использовать газопровод как зазем-

литель

электроустановок и радиоэлектрических

приборов

и использовать его в качестве механиче-

ской

опоры, для чего он не предусмотрен.

Применение свинцовых трубопроводов в новых

зданиях запрещено.

Полиэтилен разрешен для использования вне

зданий

в подземном положении.

7.6.2.2.3.

Краны управления аппаратов

Все

аппараты, имеющие фиксированные пат-

рубки,

должны управляться кранами, расположен-

ными в непосредственной близости от аппаратов,

иметь к ним легкий доступ.

Когда

аппарат установлен на жесткой трубе и

имеет управляемый кран на входе, кран на

выходе

может

быть

не предусмотрен, если патрубок на

выходе

закрывается пробкой на резьбе, когда ап-

парат не работает.

случае

поступления газа от распределитель-

ной

публичной сети комнатные краны аппаратов

жарения или машин стирки

белья

должны отве-

чать

следующим характеристикам:

— выходной патрубок диаметром 15 мм должен

иметь резьбу с шагом G1/2 в соответствии нор-

мам NFE03-005, октябрь 1970 г.;

— конец соединения обрабатывается и полирует-

ся,

чтобы

смонтировать металлизованный

шланг, арматура которого соответствует нор-

мам NFD36-1037

Краны по нормам

NFE29-135

и 29-138 соответст-

вуют этим условиям.

7.6.2.2.4.

Подсоединение аппаратов

В таблице приведены типы подсоединений в за-

висимости

от категории аппарата.

7.6.2.2.5. Испытание трубопроводов

Газовое оборудование, установленное строите-

лями,

подлежит различным видам испытаний и

контролю,

указанному в таблице.

Распре-

деление

Трубопроводы

снабжаются

от распреде-

лительной

сети

Тип

Испытание на

механическую

прочность

Испытание на

герметичность

Контроль отсутс-

твия

утечек

В каких случаях должно

осуществляться испыта-

ние

Когда

оборудование

работает

при давле-

нии более 400 мбар

(независимо

от

длины

труб)

Когда

установка работа-

ет

под давлением р

— р <, 400 мбар - все

трубы

длиной более

м,

— р > 400 мбар - все тру-

бопроводы

независи-

мо

от

длины

Если р

400 мбар - все

трубы

длиной < 2 м

Испытания

контроль

трубопроводов.

7.6.2.2.6.

Приемка установок

Строитель составляет сертификат соответст-

вия,

один экземпляр которого предназначен экс-

плуатационникам или

владельцу,

а второй - по-

ставщику (распределителю).

645

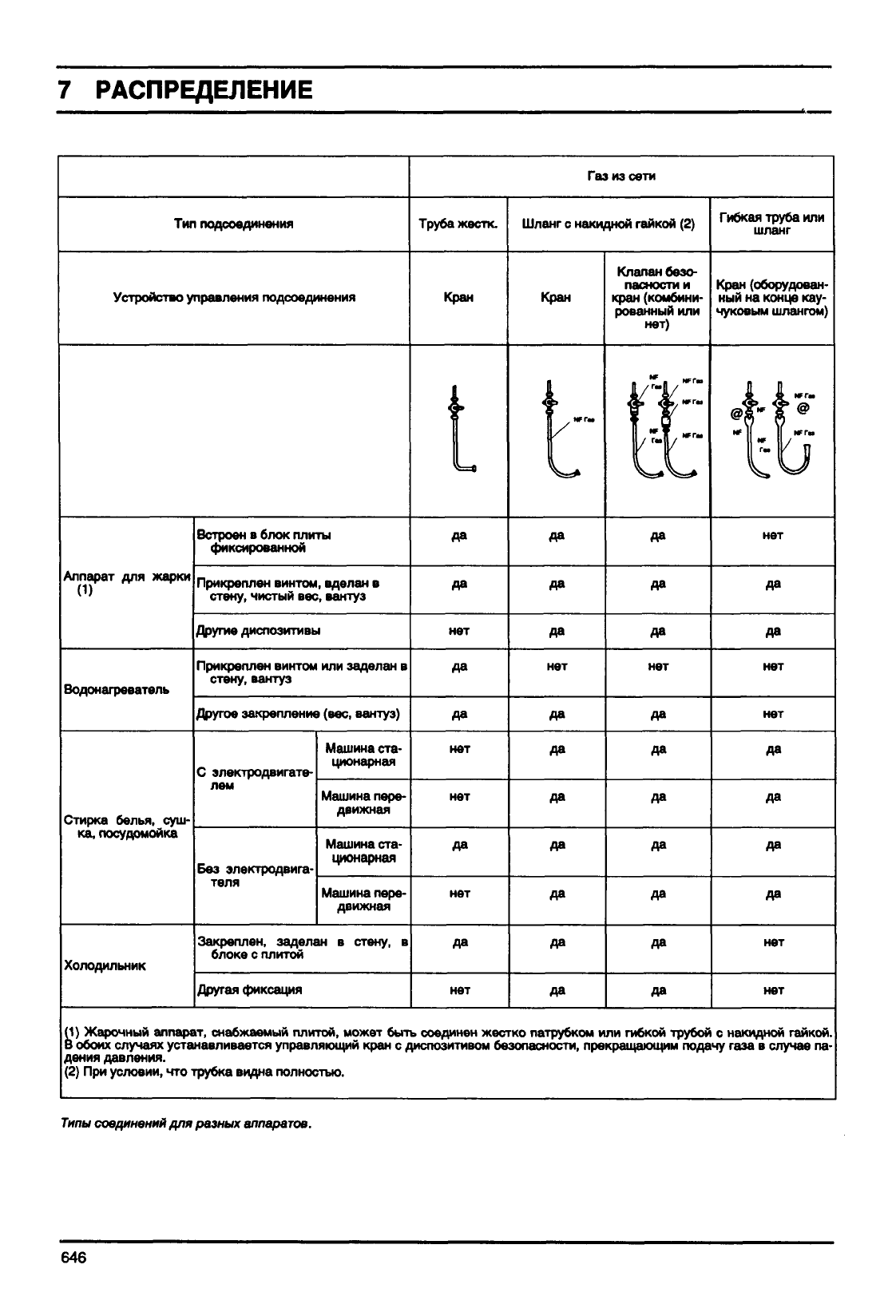

РАСПРЕДЕЛЕНИЕ

Газ

из сети

Тип подсоединения

Труба

жестк.

Шланг с накидной гайкой (2)

Гибкая труба или

шланг

Устройство управления подсоединения

Кран Кран

Клапан безо-

пасности и

кран (комбини-

рованный

или

нет)

Кран

(оборудован-

ный на конце кау-

чуковым

шлангом)

Аппарат для жарки

Встроен в блок

плиты

фиксированной

да

нет

Прикреплен винтом, вделан в

стену,

чистый

вес, вантуз

да

Другие

диспозитивы

нет

да

Водонагреватель

Прикреплен винтом или заделан в

стену, вантуз

нет нет нет

Другое

закрепление (вес, вантуз)

нет

С электродвигате-

лем

Стирка белья, суш-

ка,

посудомойка

Без

электродвига-

теля

Машина

ста-

ционарная

нет

да

да да

Машина

пере-

движная

нет

Да

Машина

ста-

ционарная

да

Да

Машина

пере-

движная

нет

да

Холодильник

Закреплен,

заделан в стену, в

блоке с плитой

Да

да

нет

Другая фиксация

нет

да

нет

(1)

Жарочный аппарат, снабжаемый плитой, может

быть

соединен жестко патрубком или гибкой трубой с накидной гайкой

В обоих случаях устанавливается управляющий кран с диспозитивом безопасности, прекращающим подачу газа в случае па-

дения давления.

(2)

При условии, что трубка видна полностью.

Типы

соединений

для

разных

аппаратов.

646

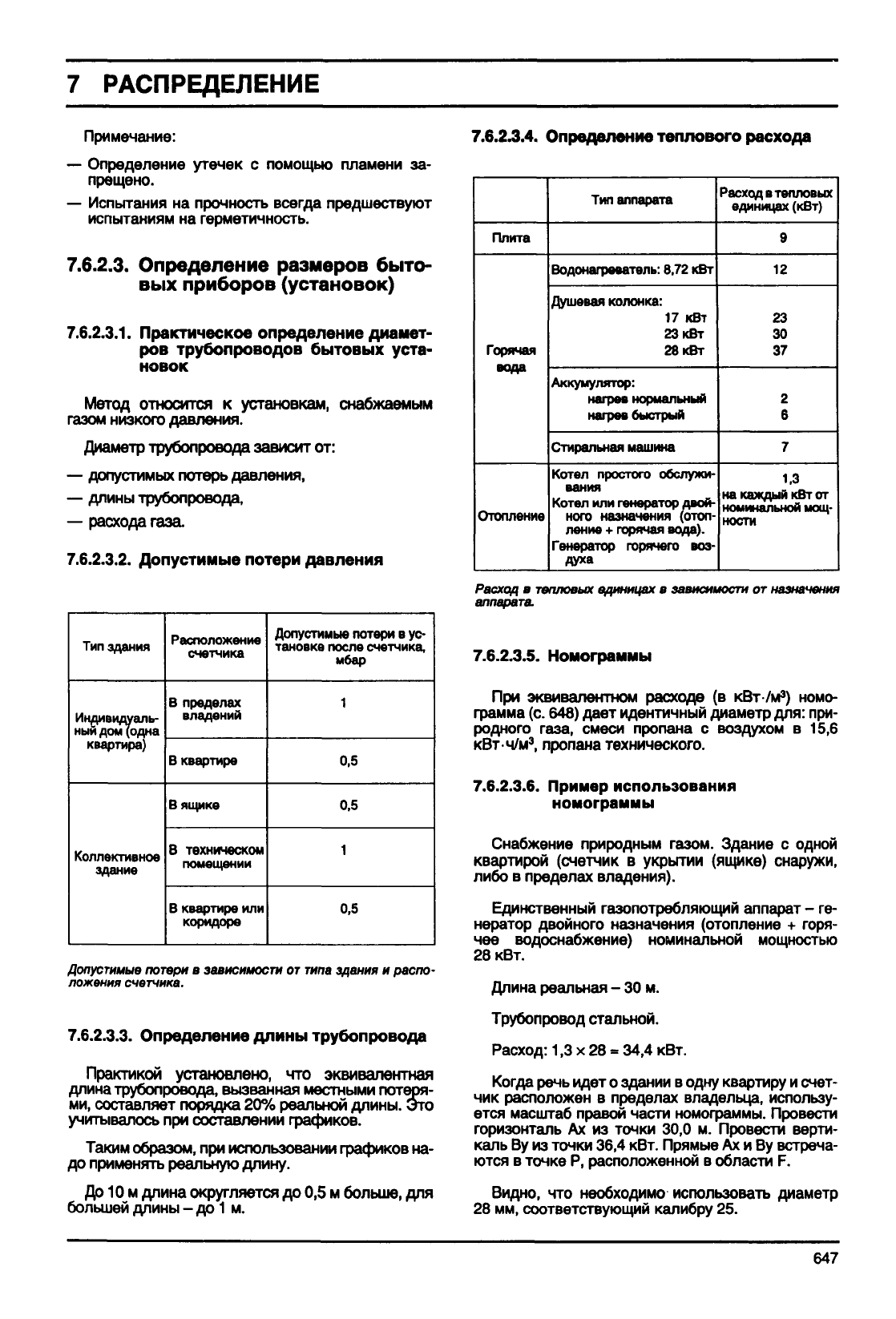

РАСПРЕДЕЛЕНИЕ

Примечание:

— Определение утечек с помощью пламени за-

прещено.

— Испытания на прочность всегда предшествуют

испытаниям на герметичность.

7.6.2.3.

Определение размеров быто-

вых приборов (установок)

7.6.2.3.1.

Практическое определение диамет-

ров трубопроводов

бытовых

уста-

новок

Метод относится к установкам, снабжаемым

газом

низкого давления.

Диаметр трубопровода зависит от:

— допустимых потерь давления,

— длины трубопровода,

— расхода газа

7.6.2.3.2. Допустимые потери давления

7.6.2.3.4.

Определение теплового расхода

Тип здания

Индивидуаль-

ный дом (одна

квартира)

Коллективное

здание

Расположение

счетчика

В пределах

владений

В квартире

В ящике

В техническом

помещении

В квартире или

коридоре

Допустимые потери в ус-

тановке после счетчика,

мбар

0,5

Допустимые потери

зависимости

от

типа

здания

распо-

ложения

счетчика.

7.6.2.3.3. Определение

длины

трубопровода

Практикой установлено, что эквивалентная

длина трубопровода, вызванная местными потеря-

ми,

составляет порядка 20% реальной длины. Это

учитывалось

при составлении графиков.

Таким

образом,

при использовании графиков на-

до применять

реальную

длину.

До

10 м длина округляется до 0,5 м больше, для

большей длины - до 1 м.

Плита

Горячая

вода

Отопление

Тип аппарата

Водонагреватель: 8,72 кВт

Душевая

колонка:

кВт

Аккумулятор:

нагрев нормальный

нагрев

быстрый

Стиральная машина

Котел

простого обслужи-

вания

нота назначения (отоп-

ление

+ горячая вода).

Генератор горячего воз-

духа

Расход в

тепловых

единицах (кВт)

1.3

на каждый кВт от

номинальной мощ-

ности

Расход

тепловых

единицах

зависимости

от

назначения

аппарата.

7.6.2.3.5. Номограммы

При эквивалентном расходе (в кВт/м

) номо-

грамма

(с. 648) дает идентичный диаметр для: при-

родного

газа, смеси пропана с воздухом в 15,6

кВтч/м

пропана технического.

7.6.2.3.6. Пример использования

номограммы

Снабжение природным

газом.

Здание с одной

квартирой (счетчик в укрытии (ящике) снаружи,

либо в пределах владения).

Единственный газопотребляющий аппарат - ге-

нератор двойного назначения (отопление +

горя-

чее водоснабжение) номинальной мощностью

28 кВт.

Длина

реальная

- 30 м.

Трубопровод стальной.

Расход: 1,3 х 28 « 34,4 кВт.

Когда

речь идет о здании в одну квартиру и счет-

чик расположен в пределах

владельца,

использу-

ется масштаб правой части номограммы. Провести

горизонталь Ах из точки 30,0 м. Провести верти-

каль

By из точки 36,4 кВт. Прямые Ах и By встреча-

ются в точке Р, расположенной в области F.

Видно, что необходимо использовать диаметр

28 мм, соответствующий калибру 25.

647

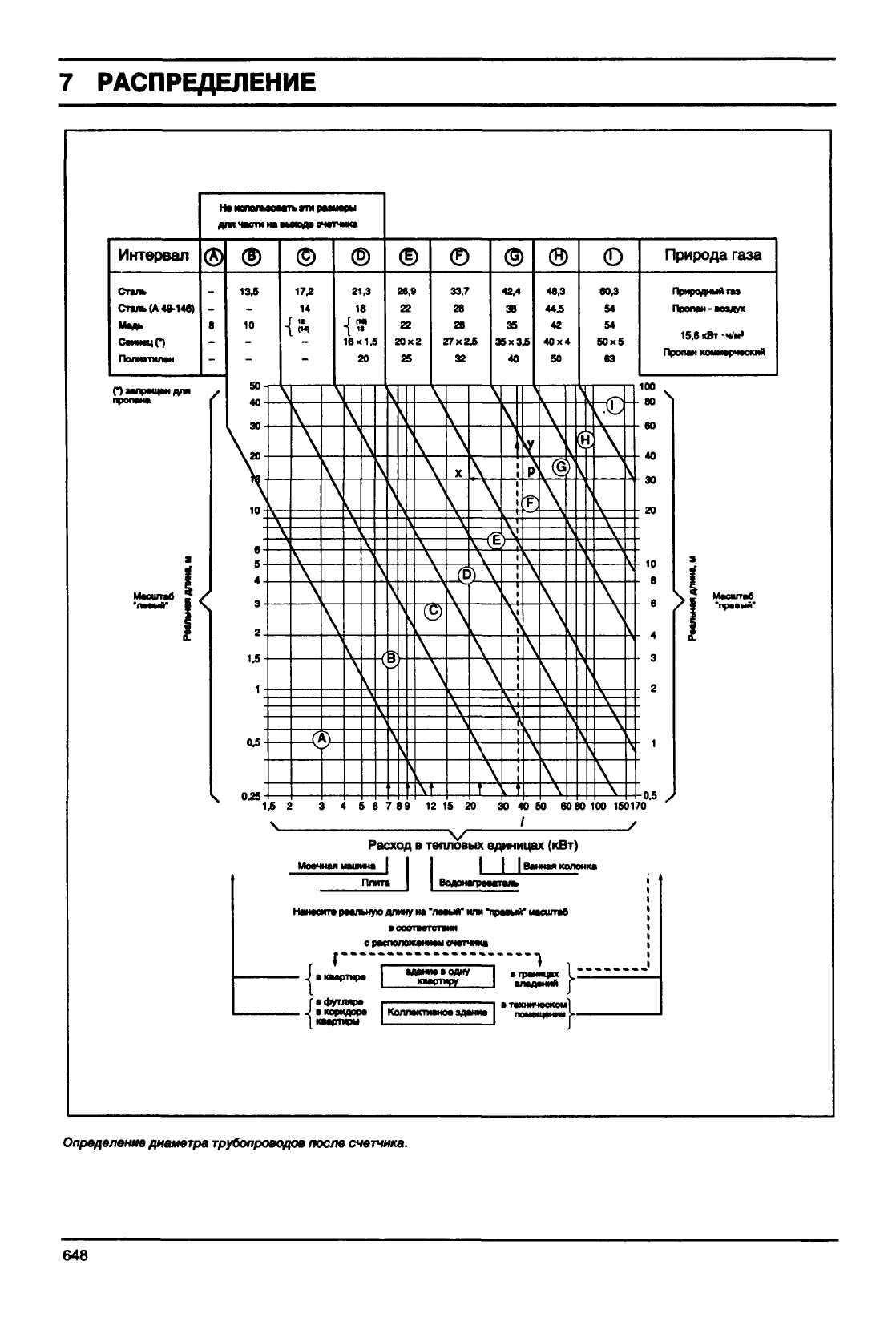

РАСПРЕДЕЛЕНИЕ

Интервал

Сталь

(А

49-146)

СаммцП

Полютилан

На иопол

ь эти рааиары

для части на •мсодаочатчика

Паапращандля

пропана

Масштаб

1.5

0,5

Ч 0.25

17.2

21.3

Г м

16x15

28.9

20x2

33,7

27х2£

42.4

35x35

48.3

40x4

804

50x5

Природа

газа

Природный га»

Пропан - юадух

15.8

кВт-чЛ|>

Пропан коммарчвский

100

во

Масштаб

-прааый-

2 3 4 5 8 7 89 12 15 20 X 40 50

8080

100

150170

I /

Расход

тепловых

единицах

(кВт)

«J | I | |

| Ванна»! колонка

ВодонаграаатальПлита

laiiecHT» раальиую длину на

'тшиЯ"

или "праани* масштаб

срасположапиам сигпика

Г"'

апартира

афутляра

коридоре

Коп

-zxsr

-зхя,

\ ''

•\

Определение

диаметра

трубопроводов

после

счетчика.

648

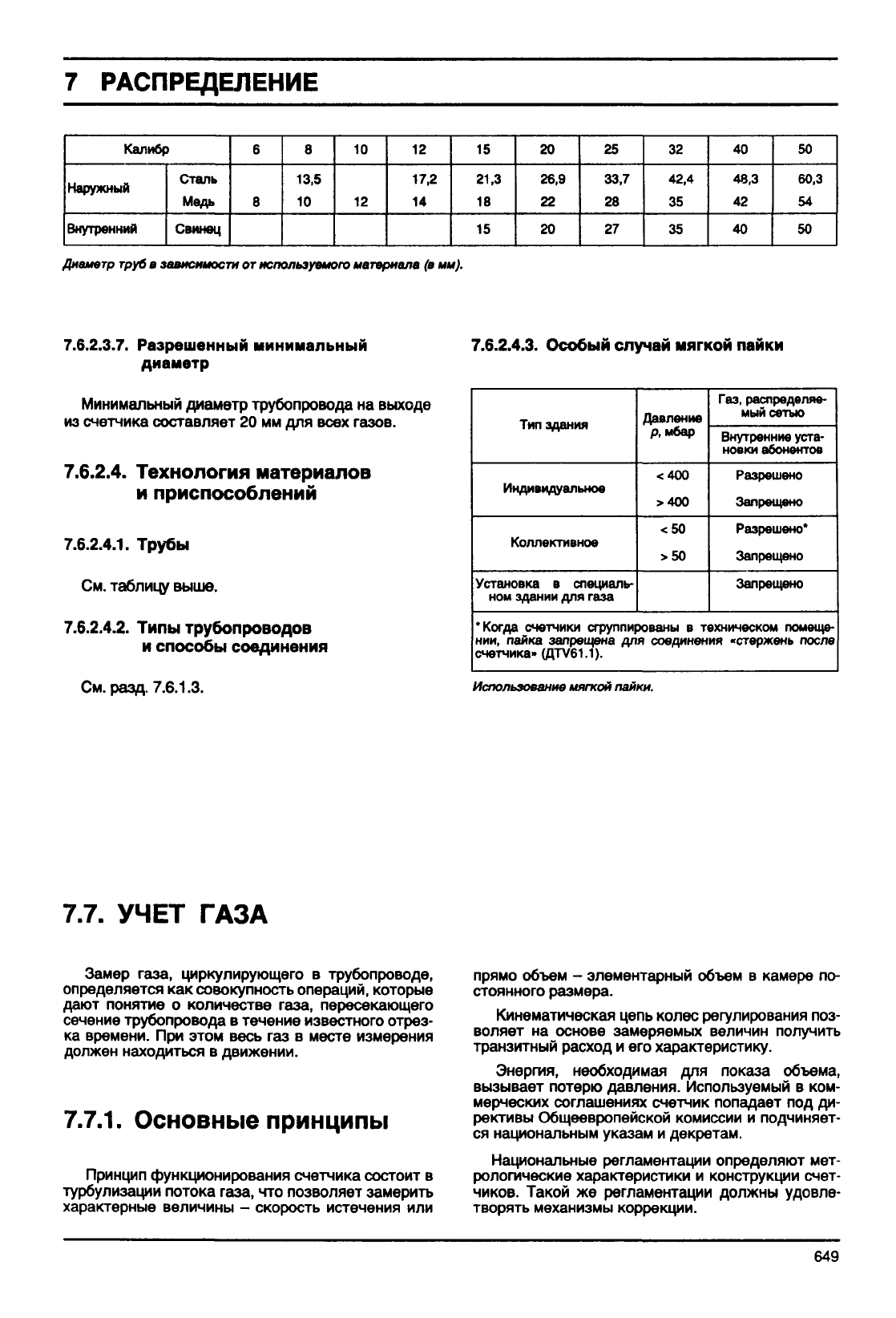

РАСПРЕДЕЛЕНИЕ

Калибр

Наружный

Внутренний

Сталь

Медь

Свинец

13,5

17,2

21,3

26,9

33,7

42,4

48,3

60,3

Диаметр

труб

зависимости

от

используемого материала

(в мм).

7.6.2.3.7.

Разрешенный минимальный

диаметр

Минимальный диаметр трубопровода на

выходе

из

счетчика составляет 20 мм для всех газов.

7.6.2.4.

Технология материалов

приспособлений

7.6.2.4.1.

Трубы

См.

таблицу выше.

7.6.2.4.2.

Типы

трубопроводов

способы соединения

См.

разд. 7.6.1.3.

7.6.2.4.3.

Особый случай мягкой пайки

Тип здания

Индивидуальное

Коллективное

Установка в специаль-

ном

здании для

газа

Давление

р, мбар

<400

>400

<50

>50

Газ,

распределяе-

мый сетью

Внутренние уста-

новки абонентов

Разрешено

Запрещено

Разрешено*

Запрещено

'Когда

счетчики сгруппированы в техническом

помеще-

нии,

пайка запрещена для соединения «стержень после

счетчика»

(ДТУ61.1).

Использование

мягкой пайки.

7.7.

УЧЕТ

ГАЗА

Замер

газа, циркулирующего в трубопроводе,

определяется как совокупность операций, которые

дают понятие о количестве газа, пересекающего

сечение трубопровода в течение известного отрез-

ка

времени. При этом весь газ в месте измерения

должен находиться в движении.

7.7.1.

Основные принципы

Принцип функционирования счетчика состоит в

турбулизации потока газа, что позволяет замерить

характерные величины - скорость истечения или

прямо

объем - элементарный объем в камере по-

стоянного

размера.

Кинематическая цепь колес регулирования поз-

воляет

на основе замеряемых величин получить

транзитный расход и его характеристику.

Энергия,

необходимая для показа объема,

вызывает потерю давления. Используемый в ком-

мерческих соглашениях счетчик попадает под ди-

рективы Общеевропейской комиссии и подчиняет-

ся национальным указам и декретам.

Национальные

регламентации определяют мет-

рологические

характеристики и конструкции счет-

чиков.

Такой же регламентации должны удовле-

творять механизмы коррекции.

649

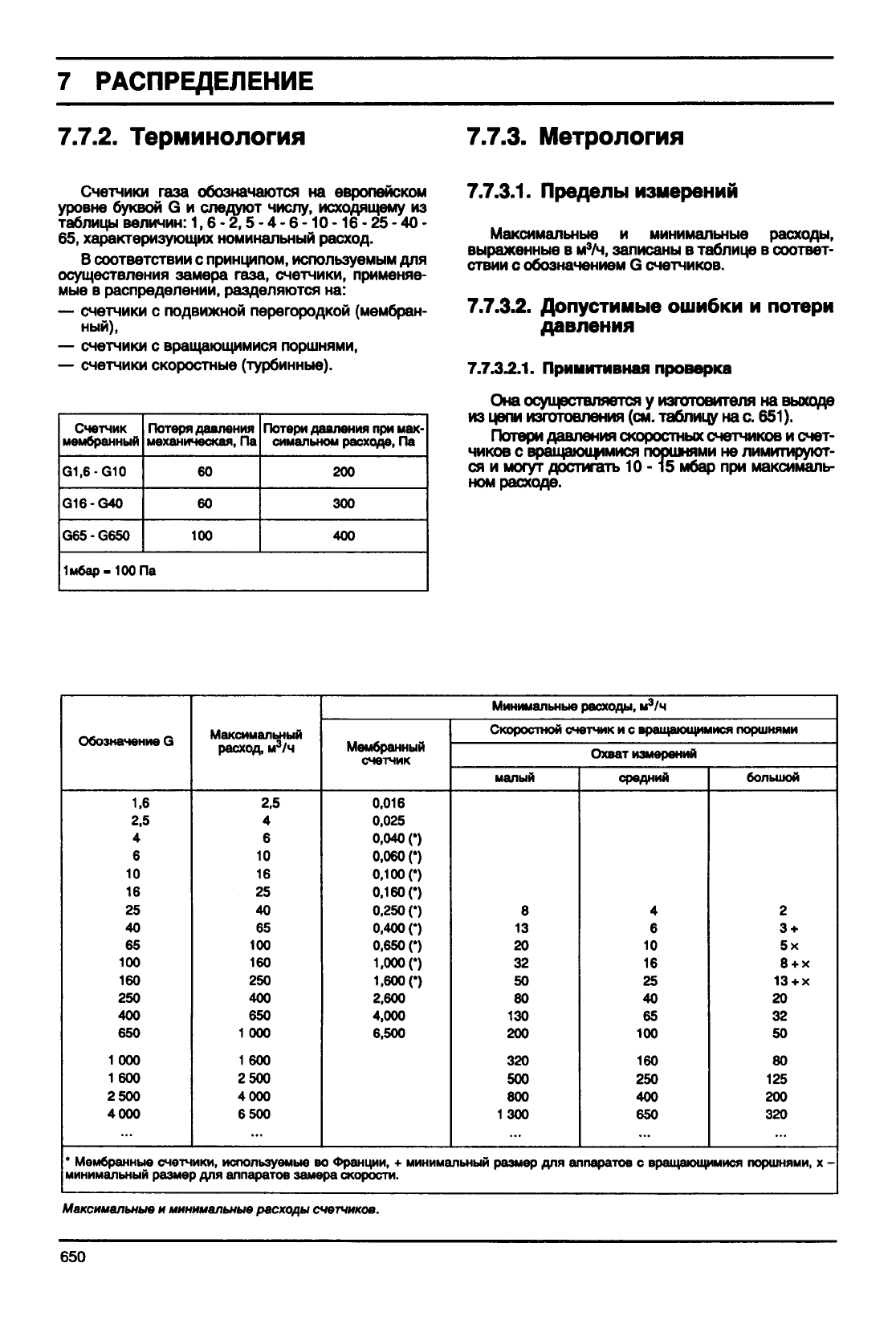

РАСПРЕДЕЛЕНИЕ

7.7.2.

Терминология

7.7.3.

Метрология

Счетчики

газа обозначаются на европейском

уровне буквой G и

следуют

числу,

исходящему из

таблицы

величин:

1,6-2,5

- 4 - 6 -10 -16 - 25 - 40 -

65,

характеризующих

номинальный

расход.

В соответствии с принципом, используемым для

осуществления замера газа, счетчики, применяе-

мые в распределении, разделяются на:

— счетчики с подвижной перегородкой (мембран-

ный),

— счетчики с вращающимися поршнями,

— счетчики скоростные (турбинные).

Счетчик

мембранный

G1.6-G10

G16-G40

G65-G650

Потеря давления

механическая,

Па

100

Потери

давления при мак-

симальном расходе, Па

200

300

400

1мбар-100Па

7.7.3.1.

Пределы измерений

Максимальные и минимальные расходы,

выраженные

в м

/ч, записаны в

таблице

в соответ-

ствии с обозначением G счетчиков.

7.7.3.2.

Допустимые ошибки и потери

давления

7.7.3.2.1.

Примитивная проверка

Она осуществляется у изготовителя на

выходе

из

цепи изготовления (см.

таблицу

на с. 651).

Потери

давления

скоростных счетчиков и счет-

чиков с вращающимися поршнями не лимитируют-

ся и могут достигать 10 -15 мбар при максималь-

ном расходе.

Обозначение G

1,6

2,5

100

160

250

400

650

1000

1600

2500

4000

Максимальный

расход, м

/ч

2,5

100

160

250

400

650

1 000

1600

2500

4000

6500

Минимальные расходы, м

/ч

Мембранный

счетчик

0,016

0,025

0,040

0,060

С)

0,100

0,160

(*)

0,250

0,400

0,650

1,000

1.600

2,600

4,000

6,500

Скоростной счетчик и с вращающимися поршнями

Охват

измерений

малый

130

200

320

500

800

1300

средний

100

160

250

400

650

большой

5х

+ х

125

200

320

* Мембранные счетчики, используемые во Франции, + минимальный размер для аппаратов с вращающимися поршнями, х -

минимальный размер для аппаратов

замера

скорости.

Максимальные

минимальные

расходы

счетчиков.

650

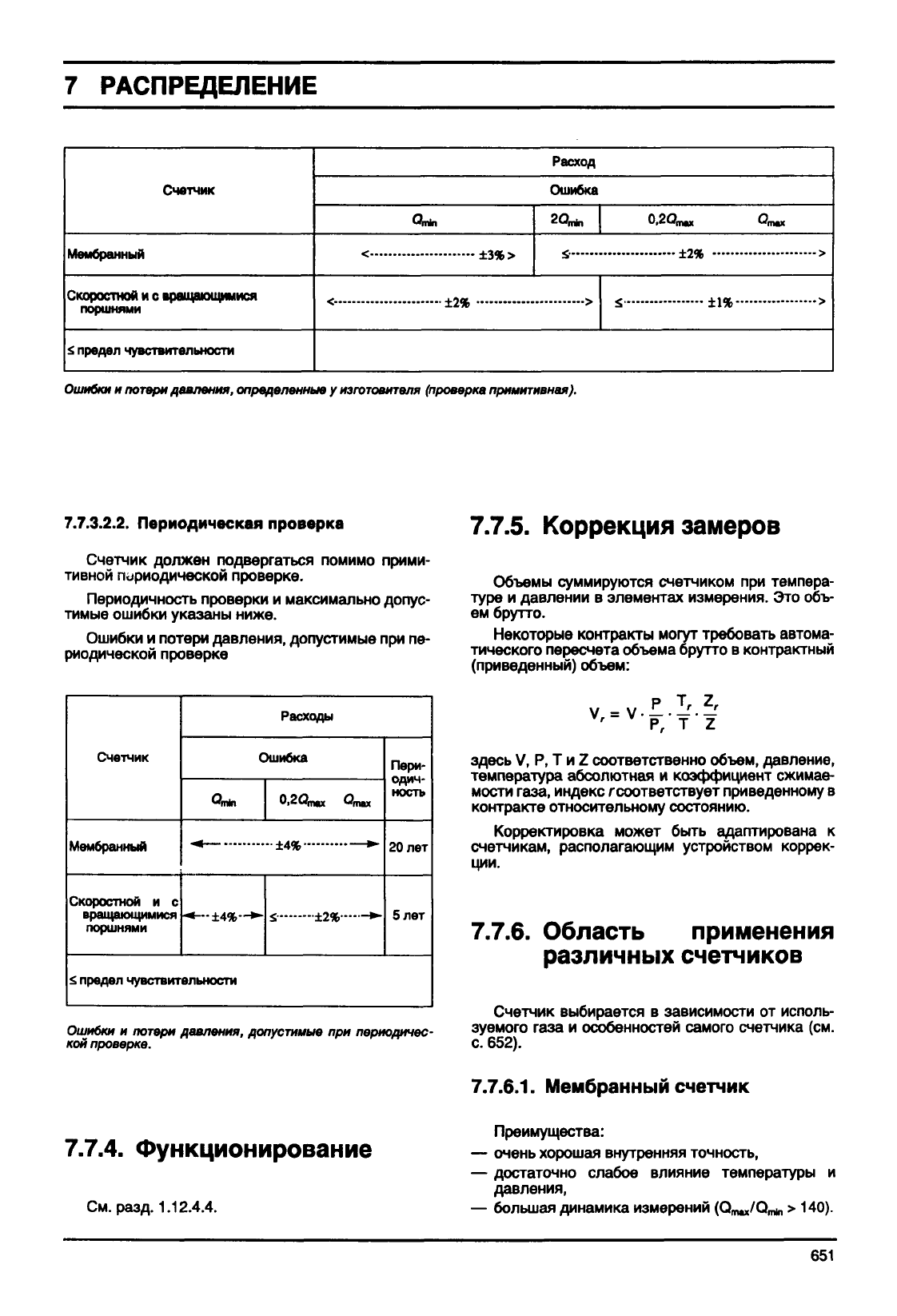

РАСПРЕДЕЛЕНИЕ

Счетчик

Мембранный

Скоростной

и с

вращающимися

поршнями

предел

чувствительности

Расход

Ошибка

CU,

±з%>

±2% >

<•

±2% >

±1% >

Ошибки

потери

давления,

определенные

изготовителя

(проверка

примитивная).

7.7.3.2.2.

Периодическая проверка

Счетчик должен подвергаться помимо прими-

тивной периодической проверке.

Периодичность проверки и максимально допус-

тимые ошибки указаны ниже.

Ошибки и потери давления, допустимые при пе-

риодической проверке

Счетчик

Мембранный

Скоростной

и с

вращающимися

поршнями

Расходы

Ошибка

4*.

его»,

Qro

•*— ±4% —»-

-*—

±4%--*- £

±2% -*-

Пери-

одич-

ность

лет

предел

чувствительности

Ошибки

потери

давления,

допустимые

при

периодичес-

кой

проверке.

7.7.5.

Коррекция замеров

Объемы

суммируются счетчиком при темпера-

туре и давлении в элементах измерения. Это объ-

ем брутто.

Некоторые контракты могут требовать автома-

тического

пересчета объема брутто в контрактный

(приведенный) объем:

r Z,

V = V. —

•

—

•

—

' Р, Т Z

здесь V, Р, Т и Z соответственно объем, давление,

температура абсолютная и коэффициент сжимае-

мости

газа, индекс г соответствует приведенному в

контракте относительному состоянию.

Корректировка

может

быть

адаптирована к

счетчикам, располагающим устройством коррек-

ции.

7.7.6.

Область применения

различных счетчиков

Счетчик выбирается в зависимости от исполь-

зуемого

газа и особенностей самого счетчика (см.

с. 652).

7.7.6.1.

Мембранный счетчик

7.7.4.

Функционирование

См.

разд.

1.12.4.4.

Преимущества:

— очень хорошая внутренняя точность,

— достаточно слабое влияние температуры и

давления,

—

большая

динамика измерений (Qmu/Q,,*, > 140).

651

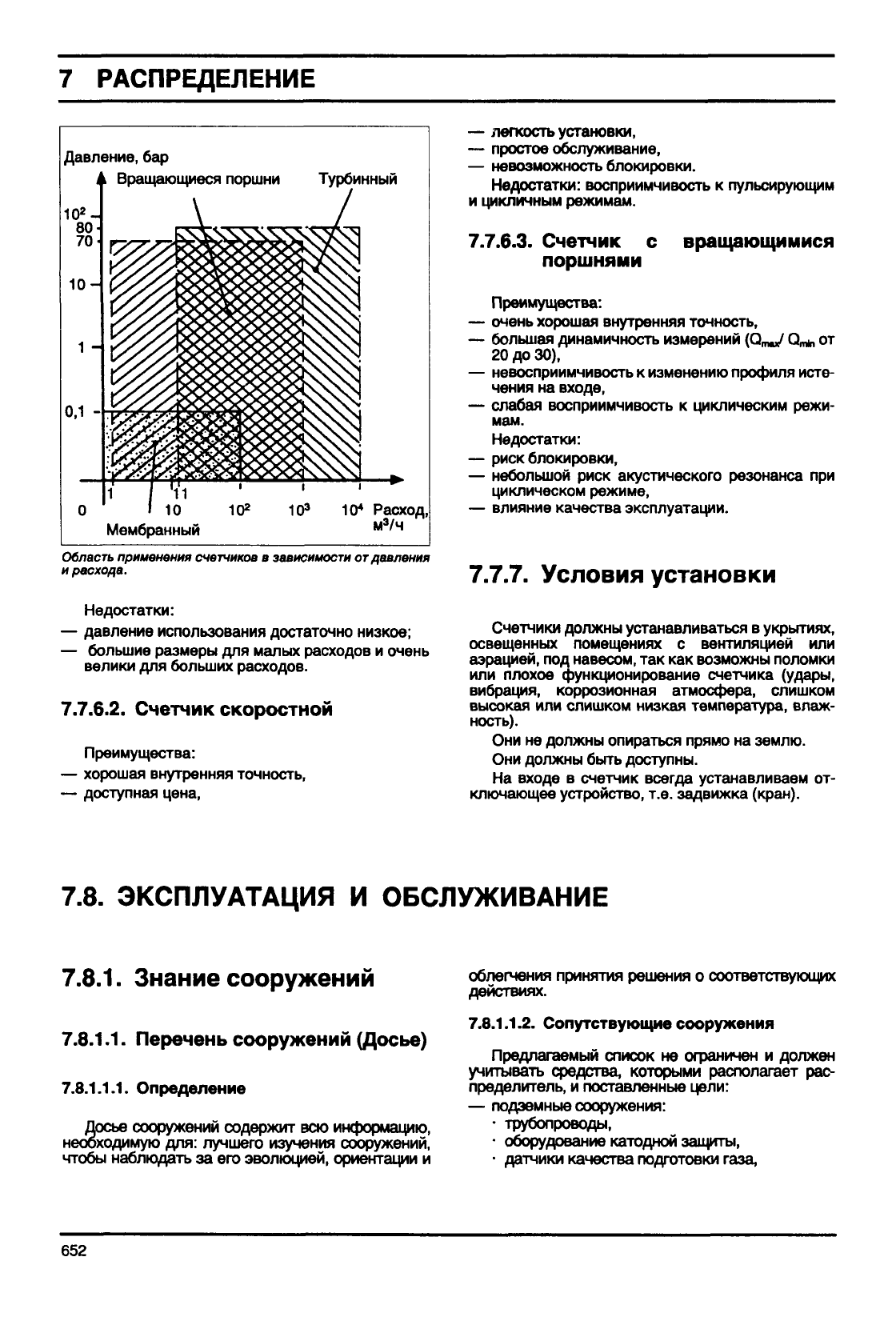

РАСПРЕДЕЛЕНИЕ

Давление,

бар

лп

ои *

10-

U,l

вращающиеся

поршни турбинный

А /

уууу

1 10 10

Расход,

Мембранный

— легкость установки,

— простое обслуживание,

— невозможность блокировки.

Недостатки:

восприимчивость

пульсирующим

цикличным режимам.

7.7.6.3.

Счетчик

вращающимися

поршнями

Преимущества:

—

очень

хорошая внутренняя точность,

— большая динамичность измерений (Q™,/ Qn*

от

до

30),

— невосприимчивость

изменению профиля исте-

чения

на

входе,

— слабая восприимчивость

циклическим

режи-

мам.

Недостатки:

— риск блокировки,

— небольшой оиск акустического резонанса

пои

циклическом режиме,

— влияние качества эксплуатации.

Область

применения

счетчиков

зависимости

отравления

расхода.

Недостатки:

— давление использования достаточно низкое;

— большие размеры

для

малых расходов

очень

велики

для

больших расходов.

7.7.6.2.

Счетчик скоростной

Преимущества:

—

хорошая внутренняя точность,

—

доступная цена,

7.7.7.

Условия установки

Счетчики должны устанавливаться

укрытиях,

освещенных помещениях

вентиляцией

или

аэрацией,

под

навесом,

так как

возможны поломки

или плохое функционирование счетчика (удары,

вибрация, коррозионная атмосфера, слишком

высокая

или

слишком низкая температура, влаж-

ность).

Они

не

должны опираться прямо

на

землю.

Они должны

быть

доступны.

На входе

счетчик всегда устанавливаем

от-

ключающее устройство, т.е. задвижка

(кран).

7.8.

ЭКСПЛУАТАЦИЯ

ОБСЛУЖИВАНИЕ

7.8.1.

Знание сооружений

7.8.1.1.

Перечень сооружений (Досье)

7.8.1.1.1.

Определение

Досье сооружений содержит всю информацию,

необходимую для: лучшего изучения сооружений,

чтобы

наблюдать

за его эволюцией, ориентации и

облегчения принятия решения о соответствующих

действиях.

7.8.1.1.2.

Сопутствующие сооружения

Предлагаемый список не ограничен и должен

учитывать

средства, которыми располагает рас-

пределитель, и поставленные цели:

—

подземные сооружения:

•

трубопроводы,

•

оборудование катодной защиты,

•

датчики качества подготовки

газа,

652

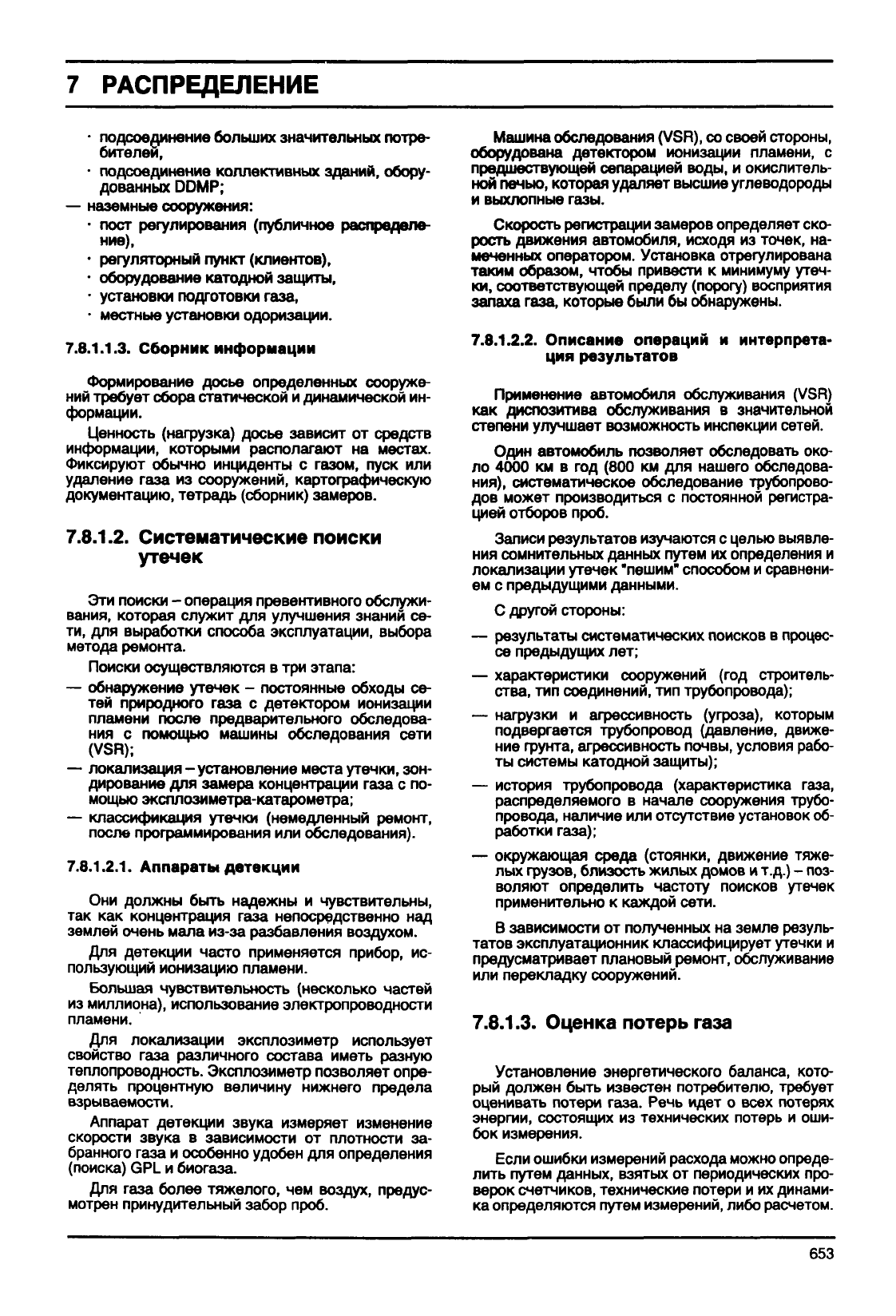

РАСПРЕДЕЛЕНИЕ

• подсоединение больших

значительных

потре-

бителей,

- подсоединение коллективных зданий, обору-

дованных DDMP;

— наземные сооружения:

• пост регулирования (публичное распределе-

ние),

* регуляторный пункт (клиентов),

• оборудование катодной защиты,

• установки подготовки газа,

• местные установки одоризации.

7.8.1.1.3.

Сборник информации

Формирование

досье определенных сооруже-

ний требует сбора статической и динамической ин-

формации.

Ценность (нагрузка) досье зависит от средств

информации, которыми располагают на местах.

Фиксируют

обычно инциденты с

газом,

пуск или

удаление газа из сооружений, картографическую

документацию, тетрадь (сборник) замеров.

7.8.1.2.

Систематические поиски

утечек

Эти поиски - операция превентивного обслужи-

вания, которая служит для

улучшения

знаний се-

ти,

для выработки способа эксплуатации, выбора

метода ремонта.

Поиски осуществляются в три этапа:

— обнаружение утечек - постоянные обходы се-

тей природного газа с детектором ионизации

пламени после предварительного обследова-

ния с помощью машины обследования сети

(VSR);

— локализация - установление места утечки, зон-

дирование для замера концентрации газа с по-

мощью эксплозиметра-катарометра;

— классификация утечки (немедленный ремонт,

после программирования или обследования).

7.8.1.2.1.

Аппараты детекции

Они должны

быть

надежны и чувствительны,

так как концентрация газа непосредственно над

землей очень

мала

из-за разбавления воздухом.

Для детекции часто применяется прибор, ис-

пользующий ионизацию пламени.

Большая

чувствительность (несколько частей

из

миллиона), использование электропроводности

пламени.

Для локализации эксплозиметр использует

свойство газа различного состава иметь разную

теплопроводность. Эксплозиметр позволяет опре-

делять

процентную величину нижнего предела

взрываемое™.

Аппарат детекции звука измеряет изменение

скорости

звука в зависимости от плотности за-

бранного газа и особенно удобен для определения

(поиска)

GPL и биогаза.

Для газа более тяжелого, чем воздух, предус-

мотрен принудительный забор проб.

Машина обследования

(VSR),

со своей стороны,

оборудована детектором ионизации пламени, с

предшествующей сепарацией воды, и окислитель-

ной печью, которая

удаляет

высшие углеводороды

выхлопные

газы.

Скорость регистрации замеров определяет ско-

рость движения автомобиля, исходя из точек, на-

меченных оператором. Установка отрегулирована

таким

образом,

чтобы

привести к минимуму утеч-

ки,

соответствующей пределу (порогу) восприятия

запаха газа, которые

были

бы обнаружены.

7.8.1.2.2.

Описание операций и интерпрета-

ция результатов

Применение автомобиля обслуживания (VSR)

как

диспозитива обслуживания в значительной

степени

улучшает

возможность инспекции сетей.

Один автомобиль позволяет обследовать око-

ло 4000 км в год (800 км для нашего обследова-

ния),

систематическое обследование трубопрово-

дов может производиться с постоянной регистра-

цией отборов проб.

Записи

результатов изучаются с

целью

выявле-

ния сомнительных

данных

путем их определения и

локализации утечек "пешим" способом и сравнени-

ем с предыдущими данными.

С другой стороны:

— результаты систематических поисков в процес-

се

предыдущих лет;

— характеристики сооружений (год строитель-

ства, тип соединений, тип трубопровода);

— нагрузки и агрессивность (угроза), которым

подвергается трубопровод (давление, движе-

ние

фунта,

агрессивность почвы, условия рабо-

ты системы катодной защиты);

— история трубопровода (характеристика газа,

распределяемого в

начале

сооружения трубо-

провода, наличие или отсутствие установок об-

работки газа);

— окружающая среда (стоянки, движение тяже-

лых грузов, близость

жилых

домов и т.д.) - поз-

воляют определить частоту поисков утечек

применительно к каждой сети.

В зависимости от

полученных

на земле резуль-

татов эксплуатационник классифицирует утечки и

предусматривает плановый ремонт, обслуживание

или перекладку сооружений.

7.8.1.3.

Оценка потерь

газа

Установление энергетического баланса, кото-

рый должен

быть

известен потребителю, требует

оценивать потери газа.

Речь

идет о всех потерях

энергии,

состоящих из технических потерь и оши-

бок

измерения.

Если

ошибки измерений расхода можно опреде-

лить

путем

данных,

взятых от периодических про-

верок счетчиков, технические потери и их динами-

ка

определяются путем измерений, либо расчетом.

653
