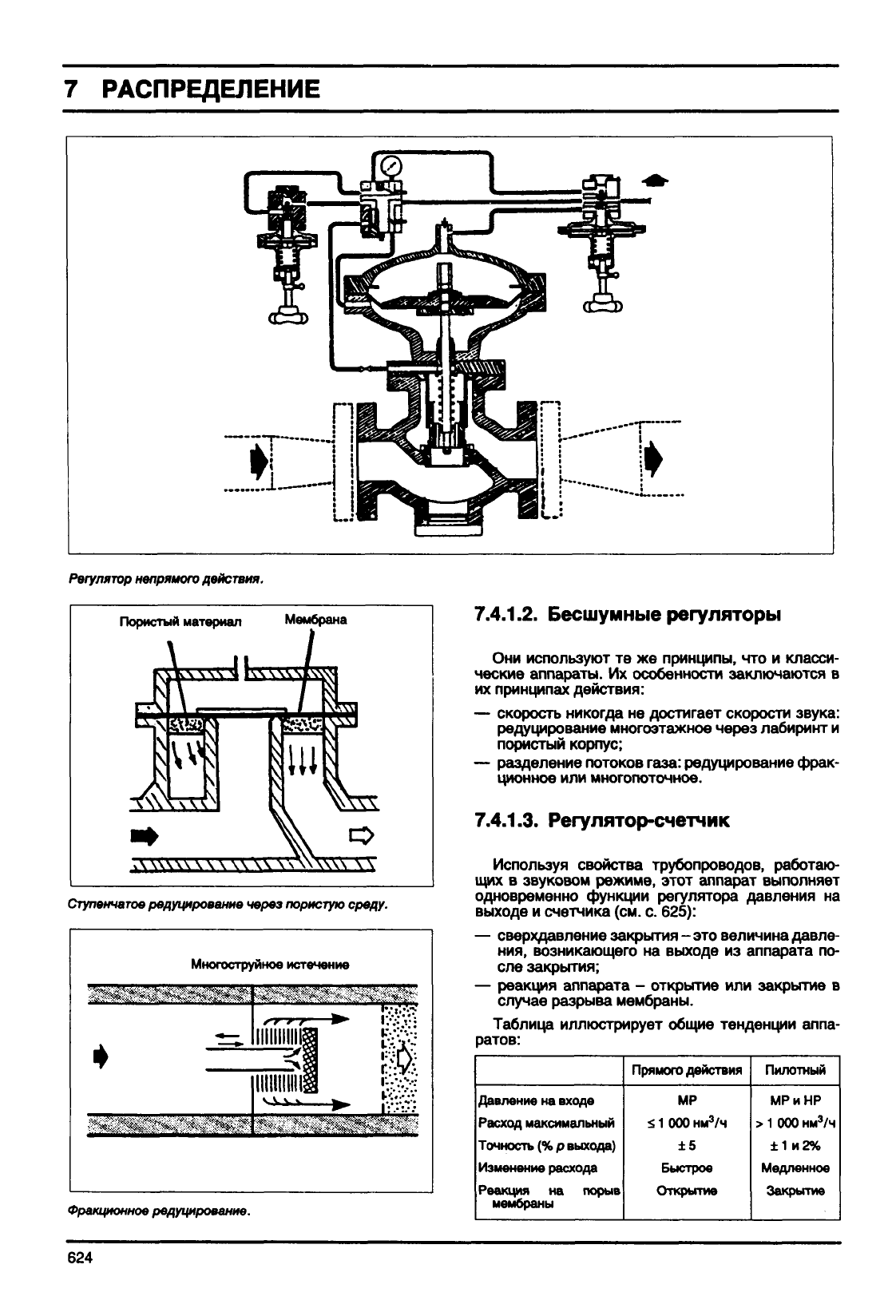

РАСПРЕДЕЛЕНИЕ

Регулятор

непрямого

действия.

Пористый материал Мембрана

\\\\\

\ \ \ \\ \\ \\ \

Ступенчатое

редуцирование через

пористую

среду.

Многоструйное истечение

11111111111$

шнннп!

»:••:•'••••:

I-V.V

7.4.1.2.

Бесшумные регуляторы

Они используют

те же

принципы,

что и

класси-

ческие

аппараты.

Их

особенности заключаются

их принципах действия:

— скорость никогда

не

достигает скорости звука:

редуцирование многоэтажное через лабиринт

пористый корпус;

— разделение потоков

газа:

редуцирование фрак-

ционное

или

многопоточное.

7.4.1.3.

Регулятор-счетчик

Используя свойства трубопроводов, работаю-

щих

звуковом

режиме,

этот аппарат

выполняет

одновременно функции регулятора давления

на

выходе

счетчика (см.

с.

625):

— сверхдавление закрытия

это величина давле-

ния,

возникающего

на

выходе

из

аппарата

по-

сле

закрытия;

— реакция аппарата

открытие

или

закрытие

случае разрыва мембраны.

Таблица иллюстрирует общие тенденции аппа-

ратов:

Фракционное

редуцирование.

Давление

на

входе

Расход максимальный

Точность

выхода)

Изменение расхода

Реакция

на

порыв

мембраны

Прямого действия

МР

£ 1

000

нмЗ/ч

±5

Быстрое

Открытие

Пилотный

МРиНР

1 000 нм

/ч

±1

Медленное

Закрытие

624

РАСПРЕДЕЛЕНИЕ

7.4.1.4.

Технологический

выбор

Регулятор выбирается в зависимости от его со-

вершенства и следующих критериев:

— предельное давление на входе и расход, т:

• максимальные и минимальные давления для

которых предусмотрен аппарат,

• интервал расходов, в котором регулирование

эффективно;

— степень регулирования (редуцирования) - от-

ношение

давления на входе к давлению на

выходе;

— надежность, аппарат называется надежным ес-

ли поставленный в одни и те же условия он

дает

всегда одинаковый результат;

— точность, она характеризуется отношением

между

максимальным и минимальным давлени-

ем

на

выходе

для данной регулируемой величи-

ны аппарата и для всех величин расхода;

—

чувствительность,

она характеризуется способ-

ностью

реагировать на изменение давления ма-

лой амплитуды;

— стабильность, она определена временем неста-

ционарного

режима,

если расход аппарата из-

меняется.

В общем виде находим компромисс между чув-

ствительностью и стабильностью.

7.4.2.

Конструкция

поста

регулирования

Регулятор редко устанавливается один. Другие

аппараты, выполняющие разные функции: краны,

фильтр,

байпасе, клапан-отсекатель и т.д.,

обычно

сопровождают его.

Перечисленные аппараты и элементы трубопро-

водов

служат в соединении для создания блока

регулирования.

Постом регулирования называется ограждение

или специально предназначенное здание, занятое

блоком редуцирования.

7.4.2.1.

Оборудование,

сопровождающее

регулятор

Оно служит для следующих целей:

— управления циркуляцией

газа

- функция

пере-

крытия;

— защиты от износа и засорения аппаратов, рас-

положенных на

выходе

- функция фильтрова-

ния;

— защиты сети на

выходе

от нарушения регулиро-

вания - функция безопасности;

— защиты от электрического тока - функция изо-

ляции.

Краны и

фильтры

описаны в

разд.

7.5.

Функции безопасности осуществляются различ-

ными аппаратами, кранами и клапанами безопас-

ности.

Их

роль

состоит в автоматическом прекра-

щении

расхода

газа

на линии, где они установлены,

если

давление превысит предварительно установ-

ленную величину.

Принцип действия базируется на влиянии

изме-

нения давления

газа

в ту или другую сторону от ус-

тановленного значения на мембрану,

чтобы

полу-

чить

усилие.

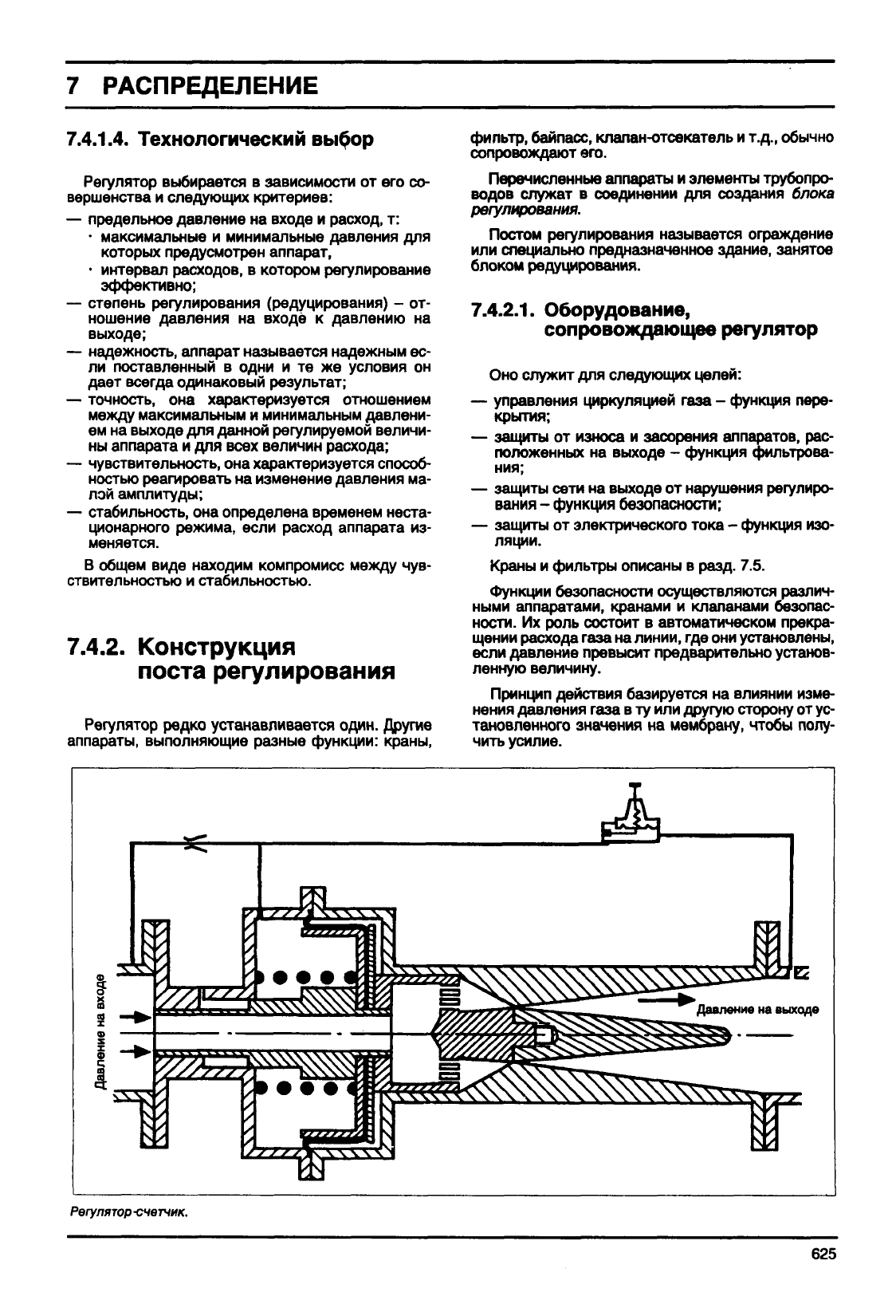

Регулятор

-счетчик.

625

РАСПРЕДЕЛЕНИЕ

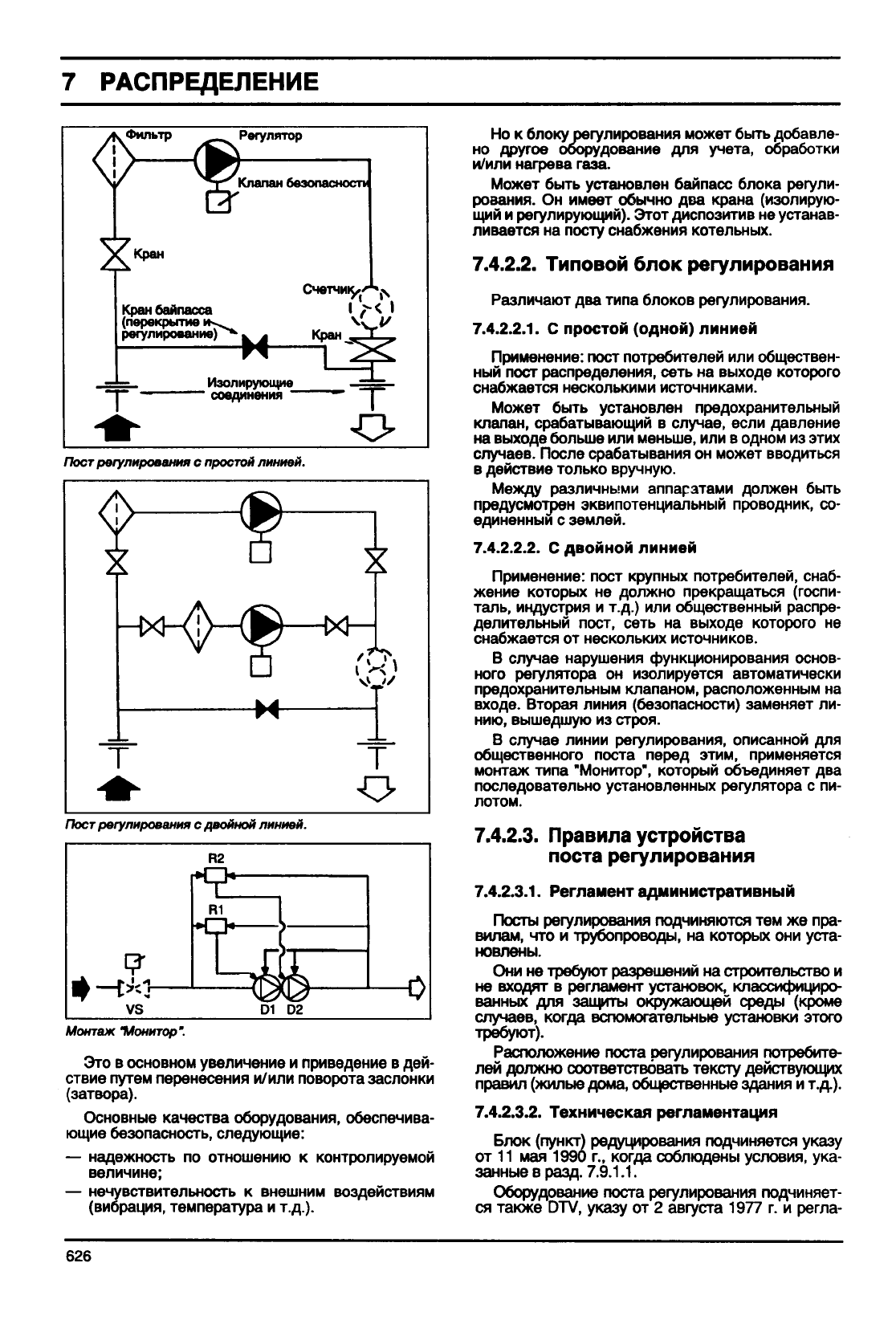

Фильтр

Регулятор

Клапан безопасное™

Кран

Кранбайпасса

(перекрытие

и>.

регулирование) ^

Изолирующие

соединения

Пост

регулирования

простой

линией.

Пост

регулирования

двойной

линией.

Монтаж 'Монитор".

Это в основном увеличение и приведение в дей-

ствие путем перенесения

и/или

поворота заслонки

(затвора).

Основные качества оборудования, обеспечива-

ющие безопасность, следующие:

— надежность по отношению к контролируемой

величине;

— нечувствительность к внешним воздействиям

(вибрация, температура и т.д.).

Но к блоку регулирования может

быть

добавле-

но другое оборудование для учета, обработки

и/или

нагрева

газа.

Может

быть

установлен байпасе блока регули-

рования. Он имеет обычно два крана (изолирую-

щий и регулирующий). Этот диспозитив не устанав-

ливается на посту снабжения котельных.

7.4.2.2.

Типовой блок регулирования

Различают

два типа блоков регулирования.

7.4.2.2.1.

С простой (одной) линией

Применение: пост потребителей или обществен-

ный пост распределения, сеть на

выходе

которого

снабжается несколькими источниками.

Может

быть

установлен предохранительный

клапан, срабатывающий в случае, если давление

на

выходе

больше или меньше, или в одном из этих

случаев. После срабатывания он может вводиться

в действие только вручную.

Между различными аппаратами должен

быть

предусмотрен эквипотенциальный проводник, со-

единенный с землей.

7.4.2.2.2.

С двойной линией

Применение: пост крупных потребителей, снаб-

жение которых не должно прекращаться

(госпи-

таль,

индустрия и т.д.) или общественный распре-

делительный

пост, сеть на

выходе

которого не

снабжается от нескольких источников.

случае

нарушения функционирования основ-

ного

регулятора он изолируется автоматически

предохранительным клапаном, расположенным на

входе. Вторая линия (безопасности) заменяет ли-

нию,

вышедшую из строя.

случае

линии регулирования, описанной для

общественного поста перед

этим,

применяется

монтаж типа "Монитор", который объединяет два

последовательно установленных регулятора с пи-

лотом.

7.4.2.3.

Правила устройства

поста

регулирования

7.4.2.3.1.

Регламент административный

Посты регулирования подчиняются тем же пра-

вилам, что и трубопроводы, на которых они уста-

новлены.

Они не требуют разрешений на строительство и

не входят в регламент установок, классифициро-

ванных

для защиты окружающей среды (кроме

случаев, когда вспомогательные установки этого

требуют).

Расположение поста регулирования потребите-

лей должно соответствовать тексту действующих

правил (жилью дома, общественные здания и т.д.).

7.4.2.3.2.

Техническая регламентация

Блок (пункт) редуцирования подчиняется указу

от 11 мая 1990 г., когда соблюдены условия, ука-

занные в разд.

7.9.1.1.

Оборудование поста регулирования подчиняет-

ся также DTV, указу от 2 августа 1977 г. и регла-

626

РАСПРЕДЕЛЕНИЕ

ментирующим

документам общественных зданий.

Некоторые аппараты регуляторного пункта

подчиняются различным регламентирующим

до-

кументам:

—

аппараты

под

давлением

газа,

—

аппараты замера расхода,

—

электроустановки

для

освещения

обогрева

поста.

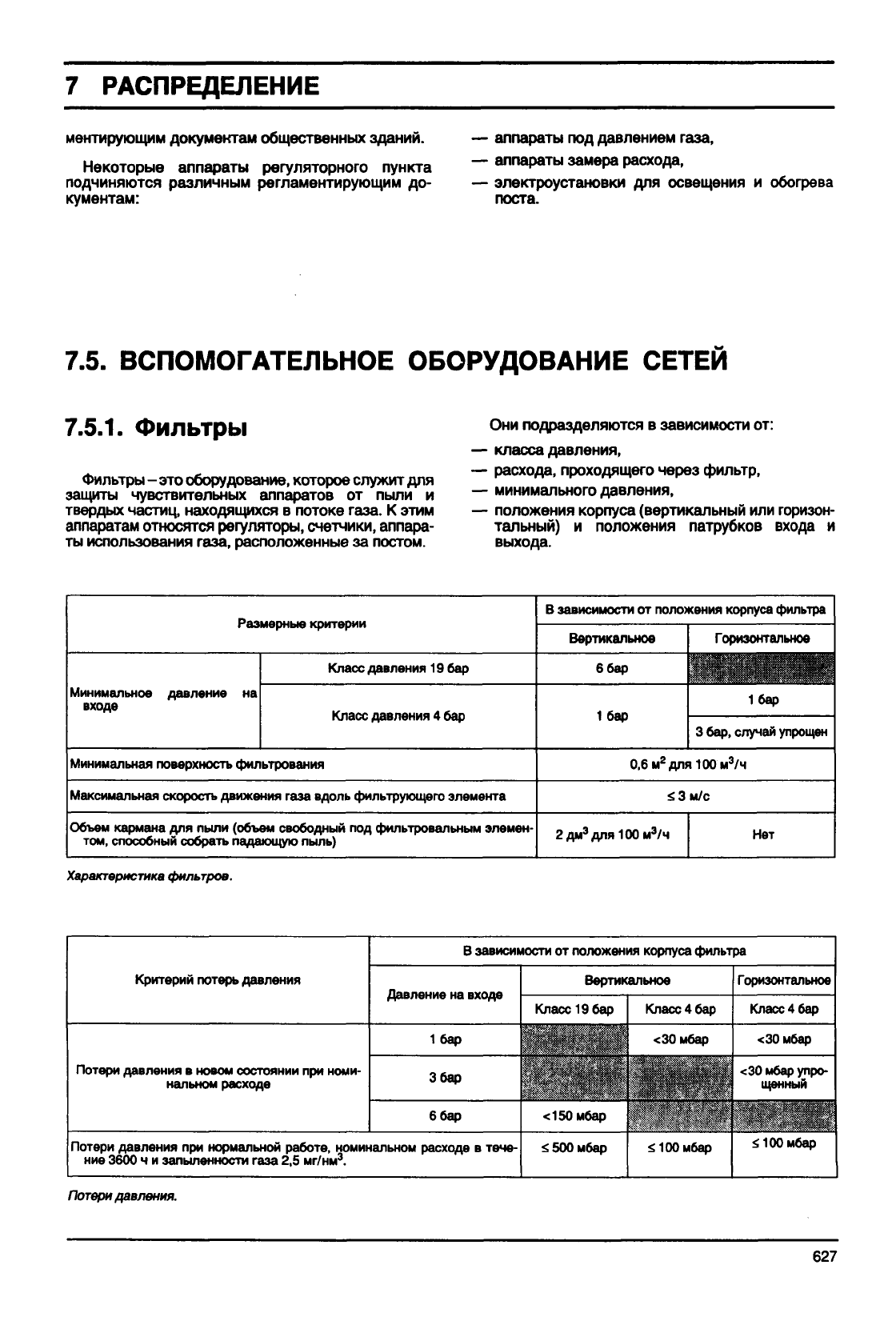

7.5.

ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ СЕТЕЙ

7.5.1.

Фильтры

это оборудование, которое служит

для

защиты

чувствительных

аппаратов

от

пыли

твердых частиц, находящихся

потоке

газа.

этим

аппаратам

относятся регуляторы, счетчики, аппара-

ты использования

газа,

расположенные

за

постом.

Они подразделяются

зависимости

от:

—

класса давления,

—

расхода, проходящего через

фильтр,

—

минимального давления,

—

положения корпуса (вертикальный

или

горизон-

тальный)

положения патрубков входа

выхода.

Рач

Минимальное

давление на

входе

мерные

критерии

Класс

давления 19 бар

Класс

давления 4 бар

Минимальная поверхность фильтрования

Максимальная

скорость движения

газа

вдоль

фильтрующего элемента

Объем кармана для

пыли

(объем свободный под

фильтровальным

элемен-

том,

способный собрать падающую

пыль)

В зависимости от положения корпуса фильтра

Вертикальное

бар

1бар

Горизонтальное

16ар

бар, случай упрощен

0,6

для

100

/ч

Ом/с

2дм

для100м

/ч

Нет

Характеристика

фильтров.

Критерий

потерь давления

Потери

давления в новом состоянии при номи-

нальном расходе

В зависимости от положения корпуса фильтра

Давление

на входе

16ар

Збар

бар

Потери

давления при нормальной работе, номинальном расходе в тече-

ние 3600

ч и запыленности

газа

2,5 мг/нм

Вертикальное

Класс

19 бар

<150мбар

<;500мбар

Класс

4 бар

<30мбар

£100м6ар

Горизонтальное

Класс

4 бар

<30мбар

«.30 мбар упро-

щенный

£100м6ар

Потери

давления.

627

РАСПРЕДЕЛЕНИЕ

На распределительной сети используют

филь-

тры с фильтрующими патронами (кассетами) из

фетра, полипропилена или бумаги.

Материал,

составляющий фильтрующий эле-

мент,

должен иметь следующие характеристики:

— открытая пористость >70%;

— средний максимальный диаметр пор 10 мкм;

— число пор на 1 см

£ 5 000;

— удельная поверхность (отношение общей по-

верхности

открытых

пор к объему)

£0,25

/см

Порог фильтрации должен

быть

ниже 5 мкм от

начала фильтрования.

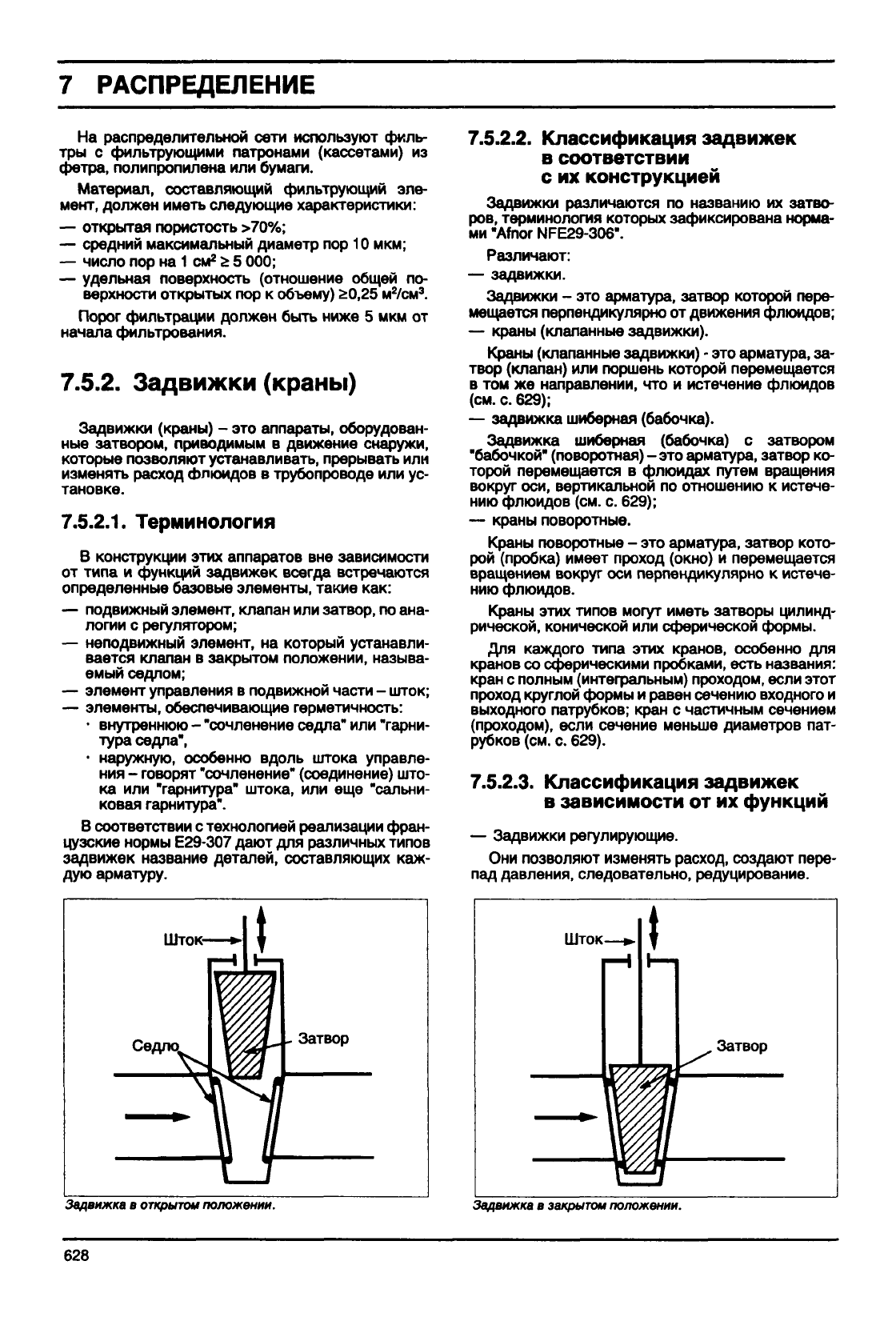

7.5.2.

Задвижки (краны)

Задвижки

(краны) - это аппараты, оборудован-

ные затвором, приводимым в движение снаружи,

которые позволяют устанавливать, прерывать или

изменять расход

флюидов

в трубопроводе или ус-

тановке.

7.5.2.1.

Терминология

В конструкции этих аппаратов вне зависимости

от типа и функций задвижек всегда встречаются

определенные базовые элементы, такие как:

— подвижный элемент, клапан или затвор, по ана-

логии с регулятором;

— неподвижный элемент, на который устанавли-

вается клапан в закрытом положении, называ-

емый седлом;

— элемент управления в подвижной части - шток;

— элементы, обеспечивающие герметичность:

• внутреннюю - "сочленение седла" или "гарни-

тура седла",

• наружную, особенно

вдоль

штока управле-

ния - говорят "сочленение" (соединение) што-

ка

или "гарнитура" штока, или еще "сальни-

ковая гарнитура".

В соответствии с технологией реализации фран-

цузские

нормы

Е29-307

дают для различных типов

задвижек

название деталей, составляющих каж-

дую арматуру.

7.5.2.2.

Классификация задвижек

в соответствии

их конструкцией

Задвижки

различаются по названию их затво-

ров, терминология которых зафиксирована норма-

ми

"Afnor

NFE29-306".

Различают:

— задвижки.

Задвижки

- это арматура, затвор которой пере-

мещается

перпендикулярно от движения флюидов;

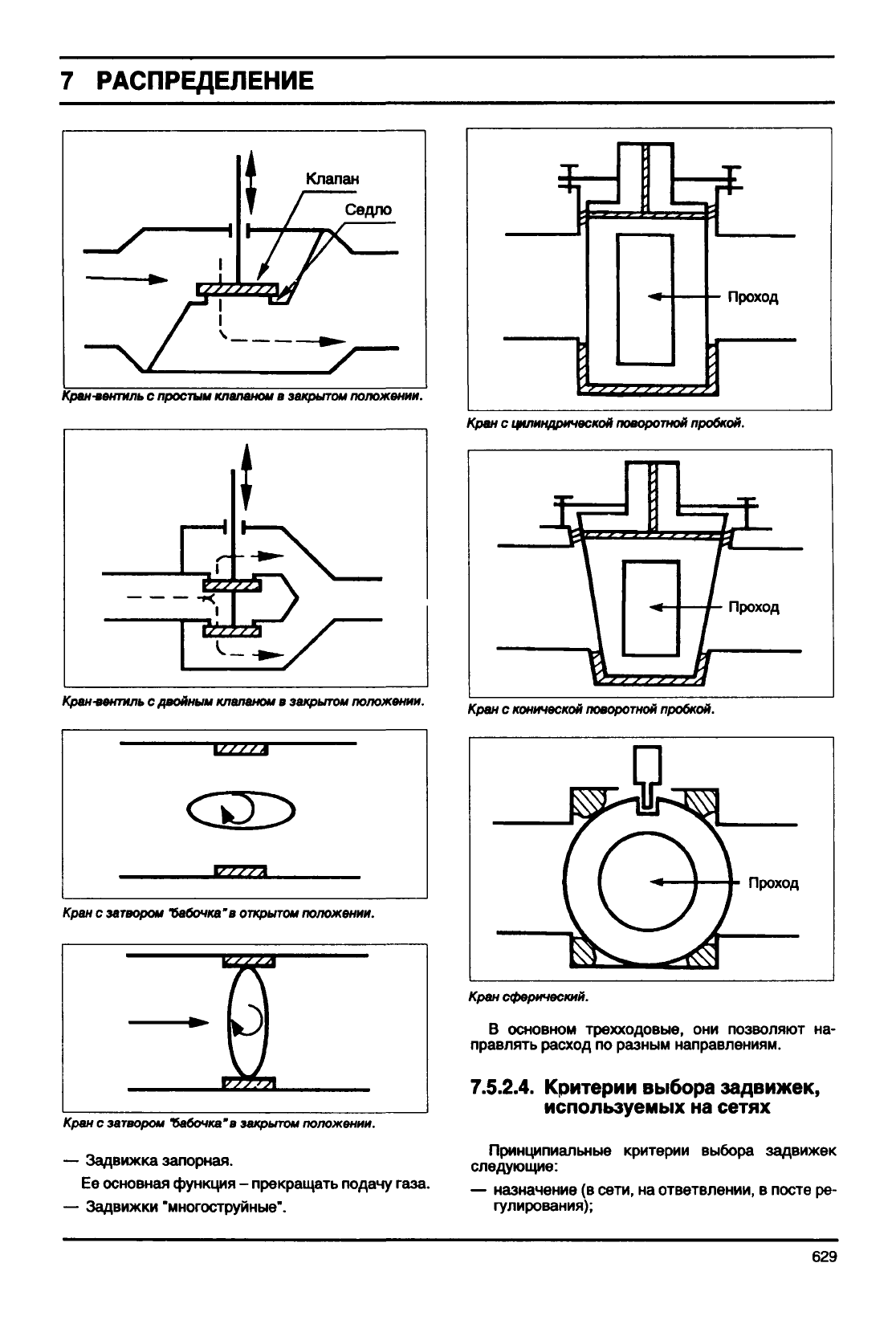

— краны (клапанные задвижки).

Краны (клапанные задвижки) - это арматура, за-

твор (клапан) или поршень которой перемещается

в том же направлении, что и истечение

флюидов

(см.

с. 629);

— задвижка шиберная (бабочка).

Задвижка

шиберная (бабочка) с затвором

"бабочкой" (поворотная) -это арматура, затвор ко-

торой перемещается в флюидах путем вращения

вокруг оси, вертикальной по отношению к истече-

нию

флюидов

(см. с. 629);

— краны поворотные.

Краны поворотные - это арматура, затвор кото-

рой (пробка) имеет проход (окно) и перемещается

вращением вокруг оси перпендикулярно к истече-

нию флюидов.

Краны этих типов могут иметь затворы цилинд-

рической,

конической или сферической формы.

Для каждого типа этих кранов, особенно для

кранов со сферическими пробками, есть названия:

кран с полным (интегральным) проходом, если этот

проход круглой

формы

и равен сечению входного и

выходного

патрубков; кран с частичным сечением

(проходом),

если сечение меньше диаметров пат-

рубков (см. с. 629).

7.5.2.3.

Классификация задвижек

в зависимости от их функций

— Задвижки регулирующие.

Они позволяют изменять расход, создают пере-

пад

давления, следовательно, редуцирование.

Задвижка

открытой

положении.

Задвижка

закрытом

положении.

628

РАСПРЕДЕЛЕНИЕ

Кран-вентиль

простым

клапаном

закрытом

положении.

Кран-вентиль

двойным

клапаном

закрытом

положении.

Кран с

затвором

Ъабочка'в

открытом

положении.

* (о

Кран

затвором

"бабочка"а

закрытом

положении.

— Задвижка запорная.

Ее

основная

функция

- прекращать подачу

газа.

— Задвижки "многоструйные".

Кран с

цилиндрической

поворотной

пробкой.

Кран с

конической

поворотной

пробкой.

Кран сферический.

основном

трехходовые,

они

позволяют

на-

правлять

расход по разным направлениям.

7.5.2.4.

Критерии

выбора

задвижек,

используемых

на сетях

Принципиальные

критерии

выбора

задвижек

следующие:

— назначение (в

сети,

на ответвлении, в посте ре-

гулирования);

629

РАСПРЕДЕЛЕНИЕ

— максимальное рабочее давление;

— давление подземное или стояка;

— материалы изготовления (сталь, чугун,

латунь,

полиэтилен);

•

сталь

или чугун; задвижки предназначены

для подземных сооружений, задвижки из ста-

ли покрываются изоляцией для защиты от

коррозии,

•

латунь;

задвижки используются на стояках

для

малых

диаметров (£50мм) и также под-

земные (изолированные),

• полиэтилен; задвижки используются только

на трубопроводах полиэтилена.

7.5.2.4.1.

Типы

соединений

Подземные задвижки:

— сваркой в линию (задвижка

стальная

со ста-

лью);

— пайкой или сварко-пайкой (краны

латунные

медью);

—

фланцевые

(задвижки стальные, чугунные, ла-

тунные);

— патрубками электросварными (краны полиэти-

леновые

с полиэтиленом).

Задвижки (краны) на стояках:

—

фланцевые

(сталь, чугун, латунь);

— резьбовые соединения (латунь, DN

50), про-

кладки плоские или сферо-коническое соеди-

нвнив.

7.5.2.4.2.

Способы управления

В общем

случае

управление осуществляется по-

воротом на четверть оборота, закрытие - враще-

нием по часовой стрелке.

Для определенных задвижек большого диаме-

тра с вынесенной парой управления с помощью ре-

дуктора четверть поворота может трансформиро-

ваться в несколько оборотов.

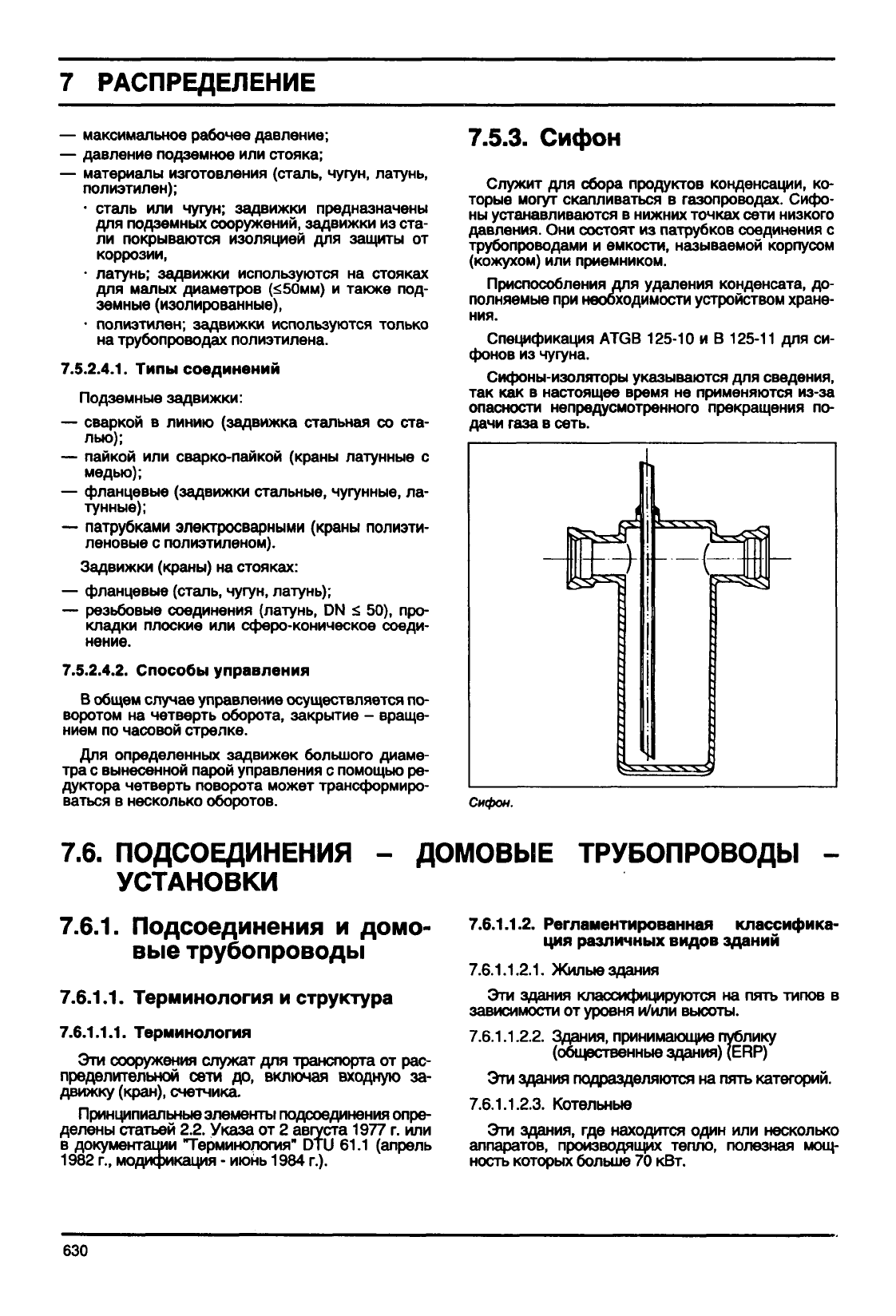

7.5.3.

Сифон

Служит

для сбора продуктов конденсации, ко-

торые могут скапливаться в газопроводах. Сифо-

ны устанавливаются в нижних точках сети

низкого

давления. Они состоят из патрубков соединения с

трубопроводами и емкости, называемой корпусом

(кожухом) или приемником.

Приспособления для

удаления

конденсата, до-

полняемые при необходимости устройством хране-

ния.

Спецификация

ATGB

125-10 и В 125-11 для си-

фонов из чугуна.

Сифоны-изоляторы указываются для сведения,

так как в настоящее время не применяются из-за

опасности непредусмотренного прекращения по-

дачи газа в сеть.

Сифон.

7.6.

ПОДСОЕДИНЕНИЯ - ДОМОВЫЕ ТРУБОПРОВОДЫ -

УСТАНОВКИ

7.6.1.

Подсоединения и домо-

вые трубопроводы

7.6.1.1.

Терминология и структура

7.6.1.1.1.

Терминология

Эти сооружения служат для транспорта от рас-

пределительной сети до,

включая

входную за-

движку (кран), счетчика.

Принципиальные элементы подсоединения опре-

делены

статьей 2.2. Указа от 2 августа 1977 г. или

в документации Терминология" DTU 61.1 (апрель

1982 г., модификация - июнь 1984 г.).

7.6.1.1.2.

Регламентированная классифика-

ция различных

видов

зданий

7.6.1.1.2.1.

Жилью

здания

Эти здания классифицируются на пять типов в

зависимости

от уровня

и/или

высоты.

7.6.1.1.2.2. Здания, принимающие публику

(общественные здания) (ERP)

Эти здания подразделяются на пять категорий.

7.6.1.1.2.3. Котельные

Эти здания, где находится один или несколько

аппаратов, производящих тепло, полезная мощ-

ность которых больше 70 кВт.

630

РАСПРЕДЕЛЕНИЕ

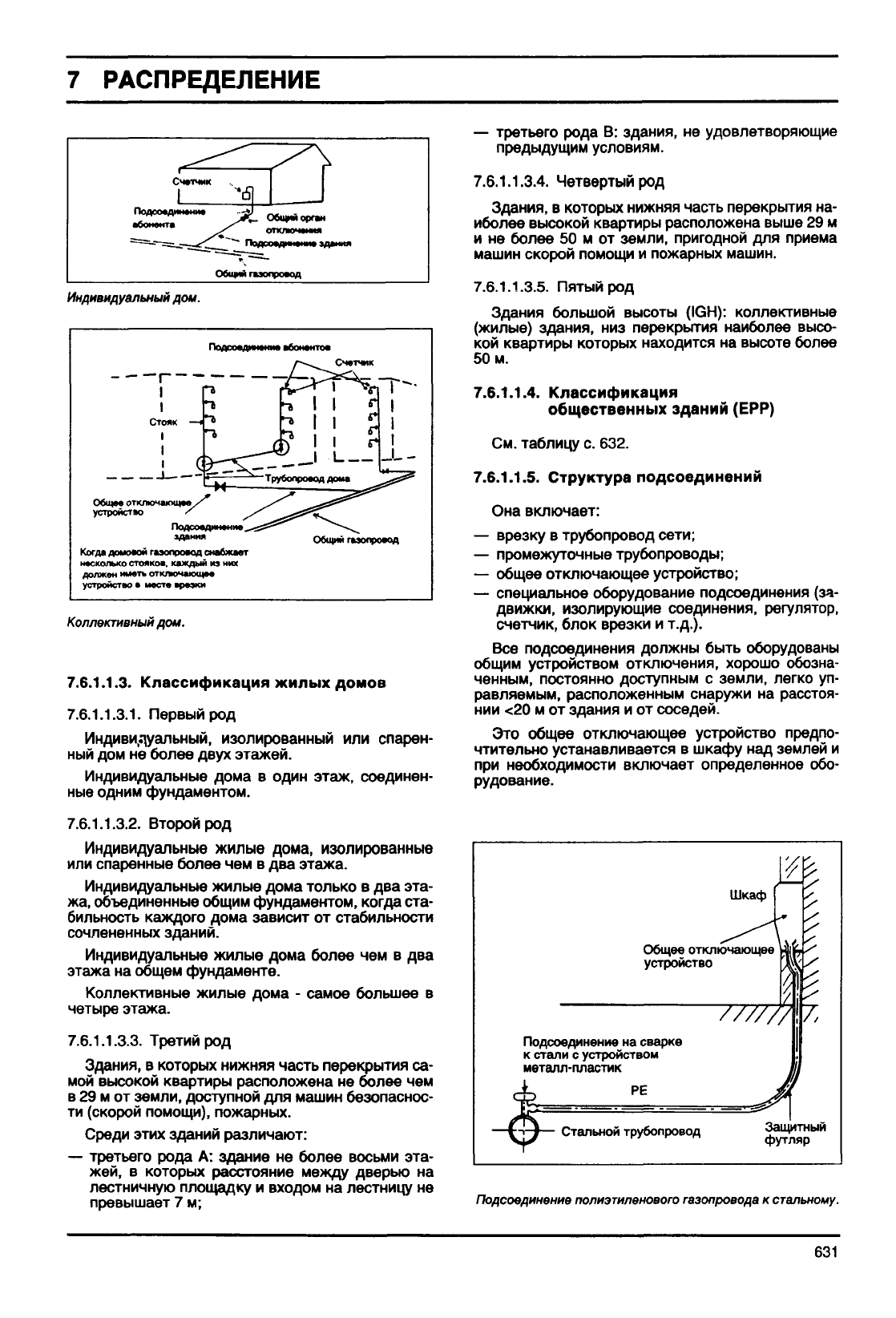

Счетчик

Подсоединяй,

абонента

хюоес

Индивидуальный

дом.

абонентов

Счетчик

Общее

отключающее/

устройство /

Подсоединение

здания

Когда

домоеой гаэопроеод снабжает

несколько стояков, каждый из них

должен иметь отключающее

устройство а

месте

врезки

Общий газопровод

Коллективный

дои.

7.6.1.1.3.

Классификация жилых домов

7.6.1.1.3.1.

Первый род

Индивидуальный, изолированный или спарен-

ный дом не более

двух

этажей.

Индивидуальные дома в один этаж, соединен-

ные одним фундаментом.

7.6.1.1.3.2. Второй род

Индивидуальные жилые дома, изолированные

или спаренные более чем в два этажа.

Индивидуальные жилые дома только в два эта-

жа,

объединенные общим фундаментом, когда ста-

бильность каждого дома зависит от стабильности

сочлененных зданий.

Индивидуальные жилые дома более чем в два

этажа на общем фундаменте.

Коллективные жилые дома - самое большее в

четыре этажа.

7.6.1.1.3.3. Третий род

Здания,

в которых нижняя часть перекрытия са-

мой

высокой квартиры расположена не более чем

в 29 м от земли, доступной для машин безопаснос-

ти (скорой помощи), пожарных.

Среди этих зданий различают:

— третьего рода А: здание не более восьми эта-

жей,

в которых расстояние между дверью на

лестничную площадку и входом на лестницу не

превышает 7 м;

— третьего рода В: здания, не удовлетворяющие

предыдущим условиям.

7.6.1.1.3.4. Четвертый род

Здания,

в которых нижняя часть перекрытия на-

иболее высокой квартиры расположена выше 29 м

и не более 50 м от земли, пригодной для приема

машин скорой помощи и пожарных машин.

7.6.1.1.3.5.

Пятый

род

Здания большой высоты (ЮН): коллективные

(жилые) здания, низ перекрытия наиболее высо-

кой

квартиры которых находится на высоте более

50 м.

7.6.1.1.4.

Классификация

общественных зданий (ЕРР)

См.

таблицу с. 632.

7.6.1.1.5.

Структура подсоединений

Она включает:

— врезку в трубопровод

сети;

— промежуточные трубопроводы;

— общее отключающее устройство;

— специальное оборудование подсоединения (за-

движки,

изолирующие соединения, регулятор,

счетчик, блок врезки и т.д.).

Все подсоединения должны

быть

оборудованы

общим устройством отключения, хорошо обозна-

ченным, постоянно доступным с земли, легко уп-

равляемым, расположенным снаружи на расстоя-

нии <20 м от здания и от соседей.

Это общее отключающее устройство предпо-

чтительно

устанавливается в шкафу над землей и

при

необходимости включает определенное обо-

рудование.

Общее

отключающее

устройство

//7777

Подсоединение

на сварке

стали с устройством

металл-пластик

РЕ

Стальной трубопровод

Защитный

футляр

Подсоединение

полиэтиленового

газопровода

стальному.

631

РАСПРЕДЕЛЕНИЕ

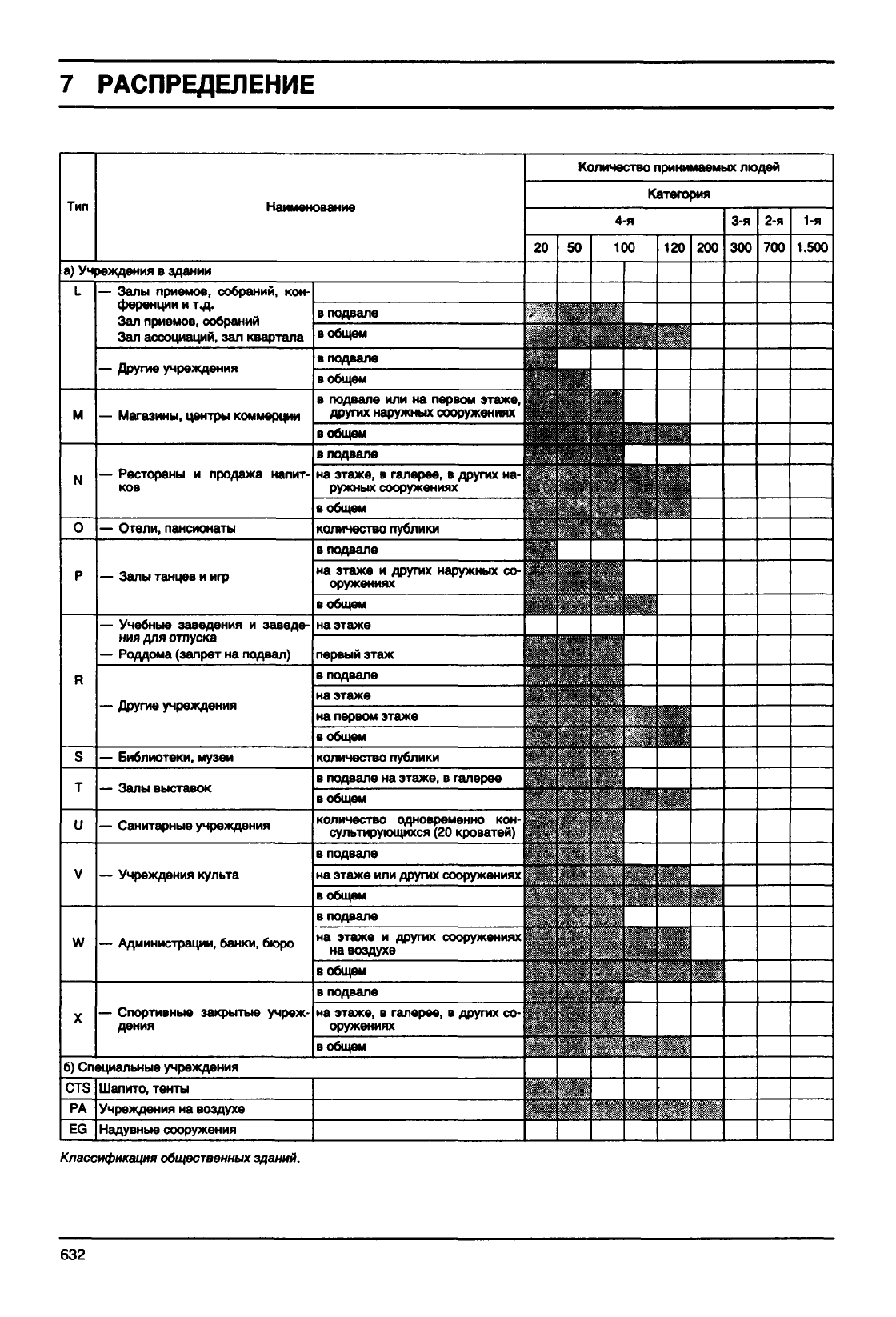

Тип

Наименование

Количество принимаемых людей

Категория

4-я

20 50

100

120 200

3-я

300

2-я 1-я

700

1.500

а)

Учреждения в здании

Залы приемов, собраний, кон-

ференции и т.д.

Зал

приемов, собраний

Зал

ассоциаций, зал квартала

в подвале

общем

— Другие учреждения

в подвале

в общем

— Магазины, центры коммерции

в подвале или на первом этаже,

других наружных сооружениях

в общем

ШШШ

ШШ&

в подвале

— Рестораны и продажа напит-

КОВ

на этаже, в галерее, в других на-

ружных

сооружениях

в общем

!«ч1* !

— Отели, пансионаты

количество публики

•£*

в подвале

— Залы танцев и игр

на этаже и других наружных со-

оружениях

в общем

Учебные заведения и заведе-

ния для отпуска

Роддома (запрет на подвал)

на этаже

первый

этаж

в подвале

'If.

— Другие учреждения

на этаже

на первом этаже

в общем

—

Библиотеки, музеи

количество публики

— Залы

выставок

в подвале на

этаже,

в галерее

в общем

— Санитарные учреждения

количество одновременно кон-

сультирующихся (20 кроватей)

в подвале

— Учреждения

культа

на этаже или других сооружениях

в общем

в подвале

— Администрации, банки, бюро

на этаже и других сооружениях

на воздухе

в общем

в подвале

—

Спортивные

закрытые учреж-

дения

Г.".".Ч""Г.""

на этаже, в галерее, в других со-

оружениях

в общем

Специальные учреждения

CTS Шапито, тенты

РА

Учреждения на воздухе

Надувные

сооружения

Классификация

общественных

зданий.

632

РАСПРЕДЕЛЕНИЕ

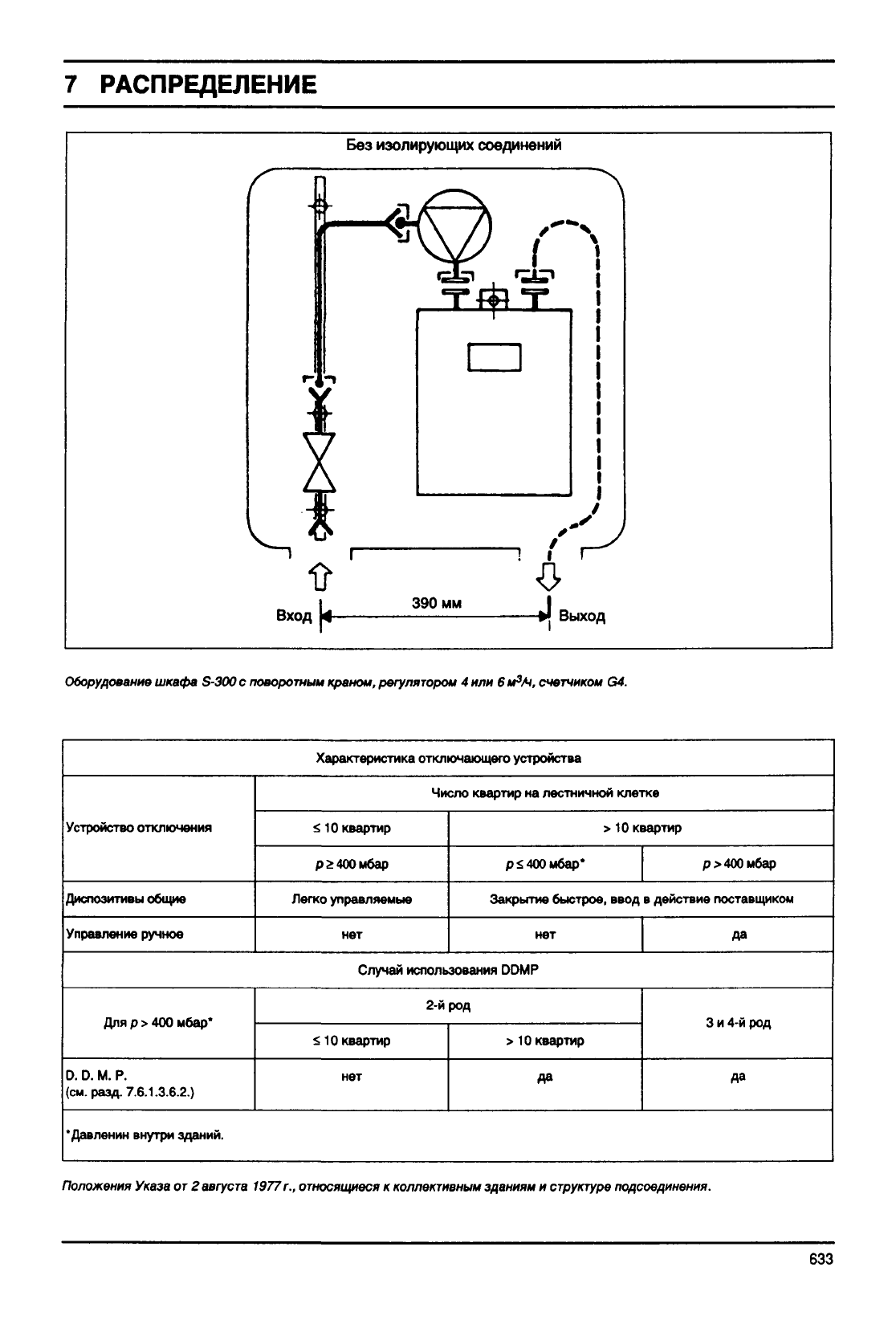

Без

изолирующих соединений

Вход

I+-

390

мм

Выход

Оборудование

шкафа

S-300

поворотным

краном,

регулятором

4 или 6 м*/Ч

счетчиком

G4.

Характеристика

отключающего устройства

Устройство отключения

Дислоэитивы общие

Управление ручное

Число

квартир на лестничной клетке

10 квартир

р£ 400 мбар

Легко

управляемые

нет

>10

квартир

р^

400

мбар*

р> 400

мбар

Закрытие

быстрое,

ввод

в действие поставщиком

нет

да

Случай

использования DDMP

Для р > 400 мбар*

D. D. М. Р.

(см.

разд.

7.6.1.3.6.2.)

2-й

род

510

квартир

нет

10 квартир

Да

и 4-й род

Да

'Давлении

внутри

зданий.

Положения Указа от 2

августа

1977

г.,

относящиеся

коллективным

зданиям

структуре

подсоединения.

633
