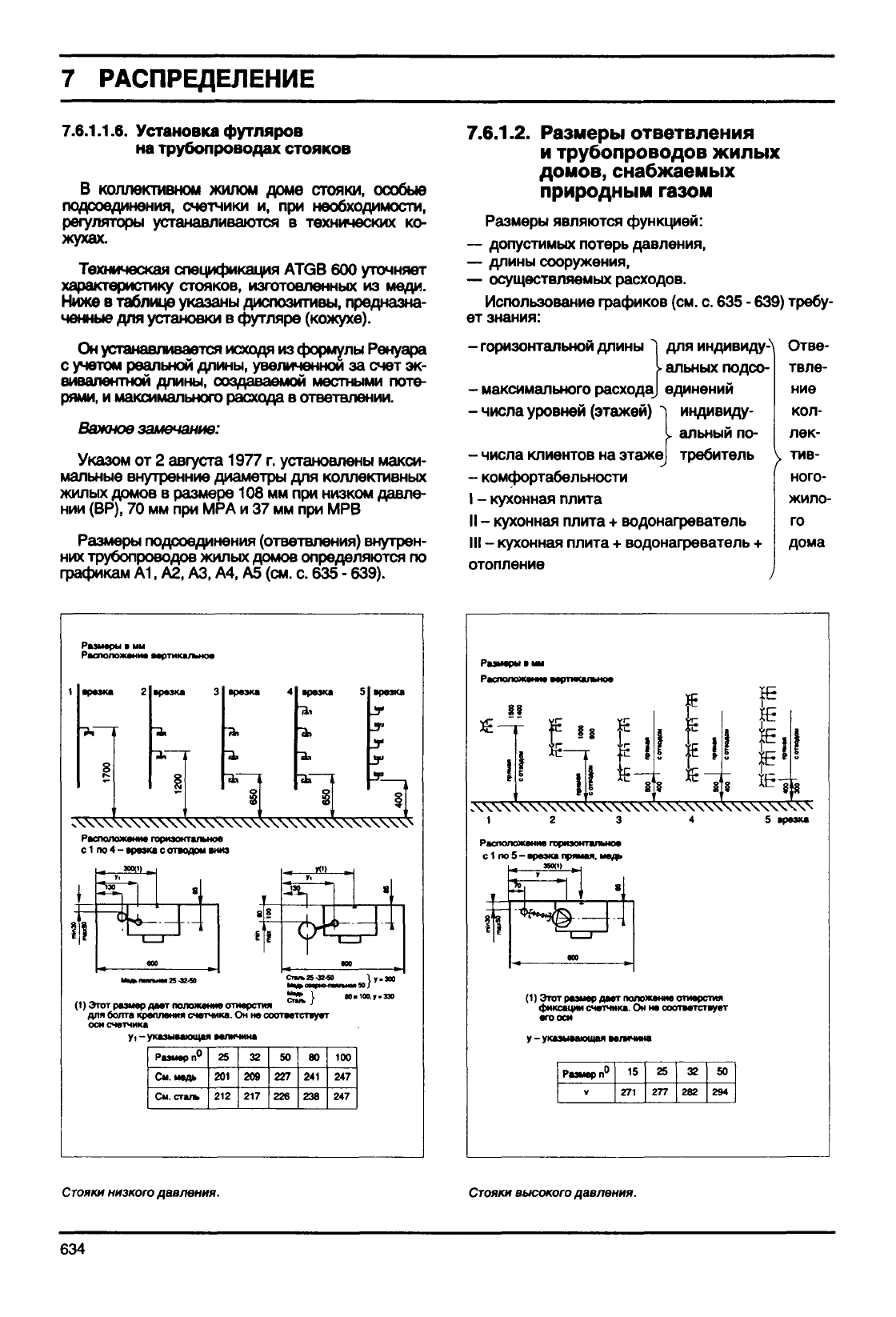

РАСПРЕДЕЛЕНИЕ

7.6.1.1.6.

Установка футляров

на

трубопроводах стояков

В коллективном жилом доме стояки, особые

подсоединения,

счетчики и, при необходимости,

регуляторы устанавливаются в технических ко-

жухах.

Техническая спецификация

ATGB

600 уточняет

характеристику стояков, изготовленных из меди.

Ниже в таблице указаны диспозитивы, предназна-

ченные для установки в

футляре

(кожухе).

Он устанавливается исходя из формулы Ренуара

с учетом реальной длины, увеличенной за счет эк-

вивалентной длины, создаваемой местными поте-

рями,

и максимального расхода в ответвлении.

Важное замечание:

Указом от 2 августа 1977 г. установлены макси-

мальные внутренние диаметры для коллективных

жилых домов в размере 108 мм при низком давле-

нии

(ВР), 70 мм при МРА и 37 мм при МРВ

Размеры подсоединения (ответвления) внутрен-

них трубопроводов жилых домов определяются по

графикам А1, А2, A3, А4, А5 (см. с. 635 - 639).

7.6.1.2.

Размеры ответвления

трубопроводов жилых

домов,

снабжаемых

природным

газом

Размеры

являются функцией:

допустимых потерь давления,

длины сооружения,

осуществляемых расходов.

Использование графиков

(см.

с.

635

639)

требу-

ет

знания:

горизонтальной длины "1

для

индивидуА Отве-

альных

подсо- твле-

максимального расхода] единений

нив

числа уровней

(этажей)

индивиду-

кол-

альный

по- лек-

числа клиентов

на

этаже]

требитель

у тив-

комфортабельности ного-

кухонная плита жило-

кухонная плита

водонагреватель

го

III

кухонная плита

водонагреватель

дома

отопление

Размеры

• мм

Расположение

вертикальное

врезка

•резка

врезка

"Л

врезка

•резка

Расположение

горизонтально*

с 1

по 4 -

•резка

с отводом »низ

ЭМ(Ч

У|

«00

(1)

Этот размер дает поло

ив отверстия

для болта крепления счетчика. Он не соответствует

оси

счетчика

у, - указывающая величина

Размер

п°

См.

медь

См.

сталь

201

212

209

217

227

226

241

238

100

247

Размеры

в мм

Расположение

вер

Расположение

горизонтальное

с1

по 5-врезка прямая, медь

350(1)

врезка

(1)

Этот размер дает

поло»

фиксации

счетчика. Он не соответствует

его

оси

Размер

п"

271

277

282

294

Стояки

низкого

давления.

Стояки

высокого

давления.

634

РАСПРЕДЕЛЕНИЕ

Природный газ Н

типа Лак

Определить в зоне

Сравнить ее с NH t

равенстве

(1)

эк

ум

пи

(2)

ВИ

НО

ск

эмвьюрал

«1(Х

Эс-80

)

ас

ю.

«й

ф<

ля

ва

ла

хо

»pi

Т€

ле

ггъ

ее

—/

аб

>хн

нл

(1Ч(

)

ф-

)

•^

вг

ич

ну.

ьн

ее

о/

СИк

ос

ксх

ис

прихода величину а.

соответствии с не-

гь

го

)61

ип.

а>

ПО1

гн.

>яс

гпв

(

-10

/ ,

'—f

меи

а ос

нит

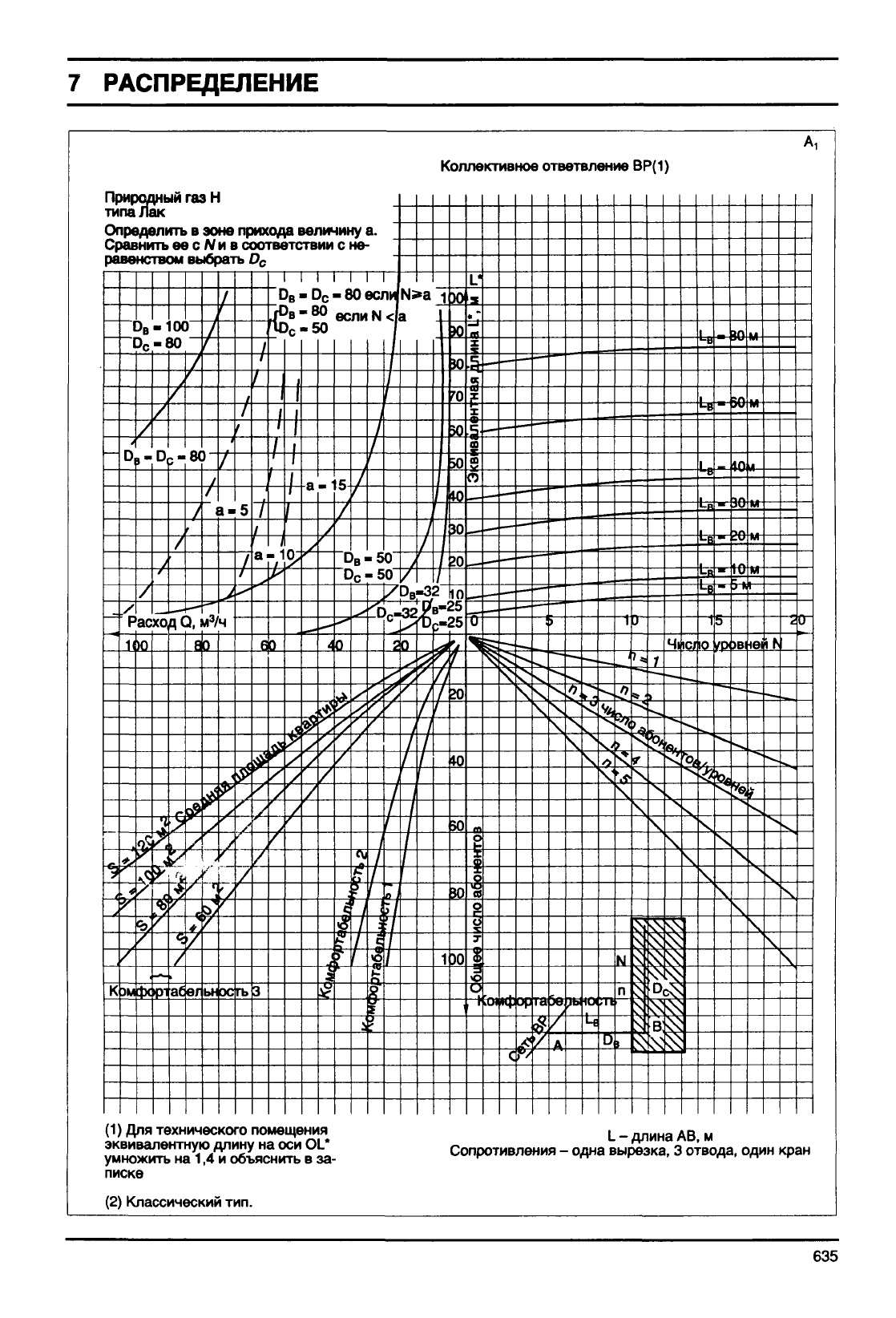

Коллективное ответвление ВР(1)

-D

-80ecfln|N>a

ш8

еслиЫф

-50

-а

©ни

иО

ьв

---

Г/

за

-50~

п - чп

•

l/D

/4,

г~

—

-3

»^

в-25

с-

~т

М)

Сс

Iff

ш~*

^0~

—г"

пр

—•

.в—•

—--

от

.и—•

— —•

^ —

ив

^•

——

*—•

-—'

.—

ч,

г'

ле

. •

——

НИ

^™

)

я-

-о

шшт

^е

•-^

•^*«

ч,

—*

.it

ЭЕ

_»•

_—

•ч

'А

ч;

ДО

—^

в:

ин

жа

и,

•—

*»

ч\

чЧ

а/

^В

ч«

•л

<<•

гве

?п

га

К*

-—^

м-

1—

~*.

• К

—

кр

ан

635

РАСПРЕДЕЛЕНИЕ

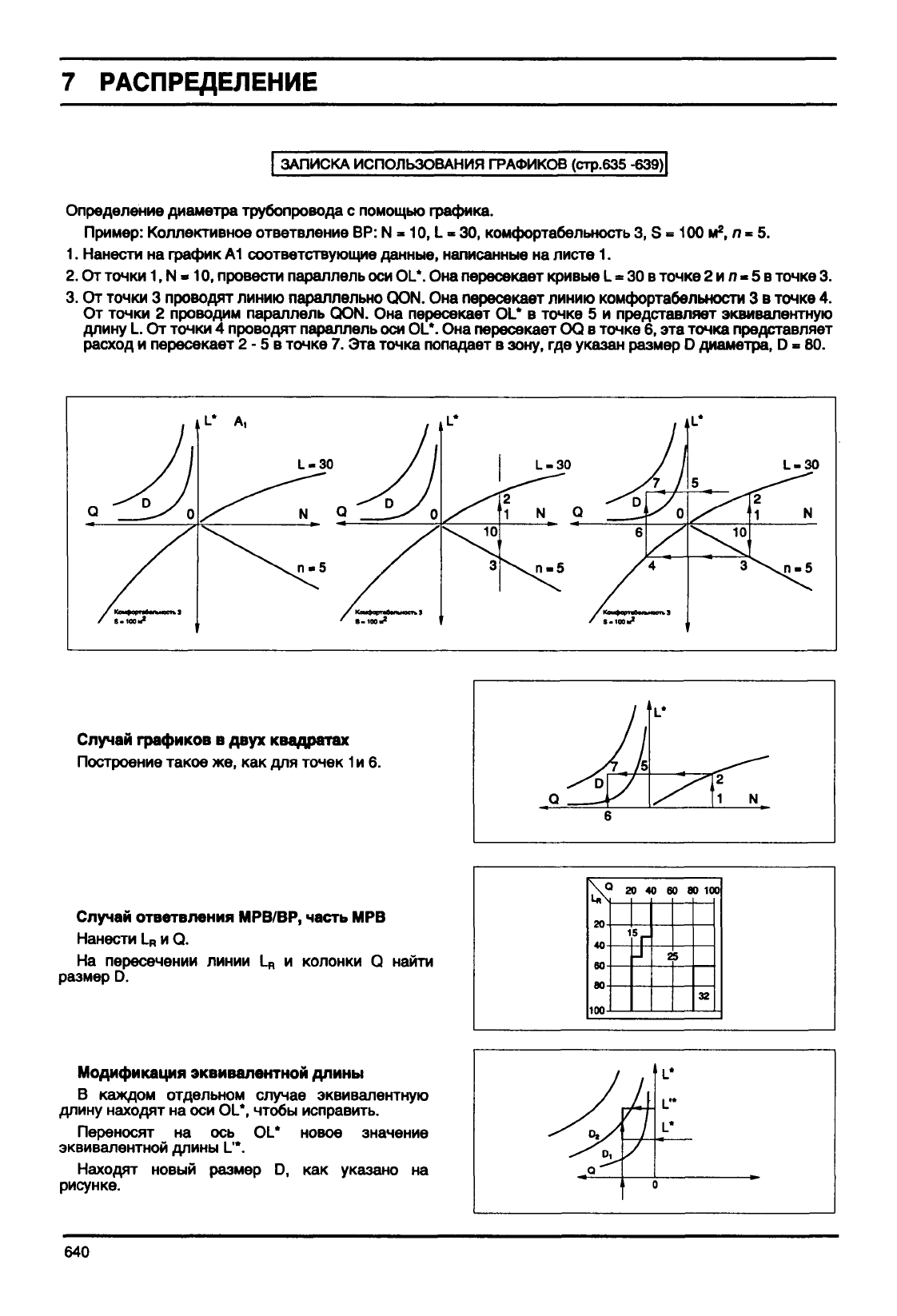

| ЗАПИСКА ИСПОЛЬЗОВАНИЯ ГРАФИКОВ

(стр.635

-639)|

Определение диаметра трубопровода с помощью графика.

Пример:

Коллективное ответвление ВР: N =• 10, L = 30, комфортабельность 3, S = 100 м

, п - 5.

Нанести на график А1 соответствующие данные, написанные на листе 1.

2. От точки 1, N -10, провести

параллель

оси OL*. Она пересекает кривые L = 30 в точке 2 и л « 5 в точке 3.

От точки 3 проводят линию

параллельно

QON. Она пересекает линию комфортабельности 3 в точке 4.

От точки 2 проводим

параллель

QON. Она пересекает OL* в точке 5 и представляет эквивалентную

длину L. От точки 4 проводят

параллель

оси OL*. Она пересекает OQ в точке 6, эта точка представляет

расход и пересекает 2 - 5 в точке 7. Эта точка попадает в зону, где указан размер О диаметра, D = 80.

Случай графиков в

двух

квадратах

Построение такое же, как для точек

и 6.

Случай ответвления МРВ/ВР, часть МРВ

Нанести L

и Q.

На пересечении линии Ц, и колонки Q найти

размер

Модификация

эквивалентной

длины

В каждом отдельном

случае

эквивалентную

длину находят на оси OL*,

чтобы

исправить.

Переносят на ось OL* новое значение

эквивалентной длины 1_'\

Находят

новый размер D, как указано на

рисунке.

Q .

640

РАСПРЕДЕЛЕНИЕ

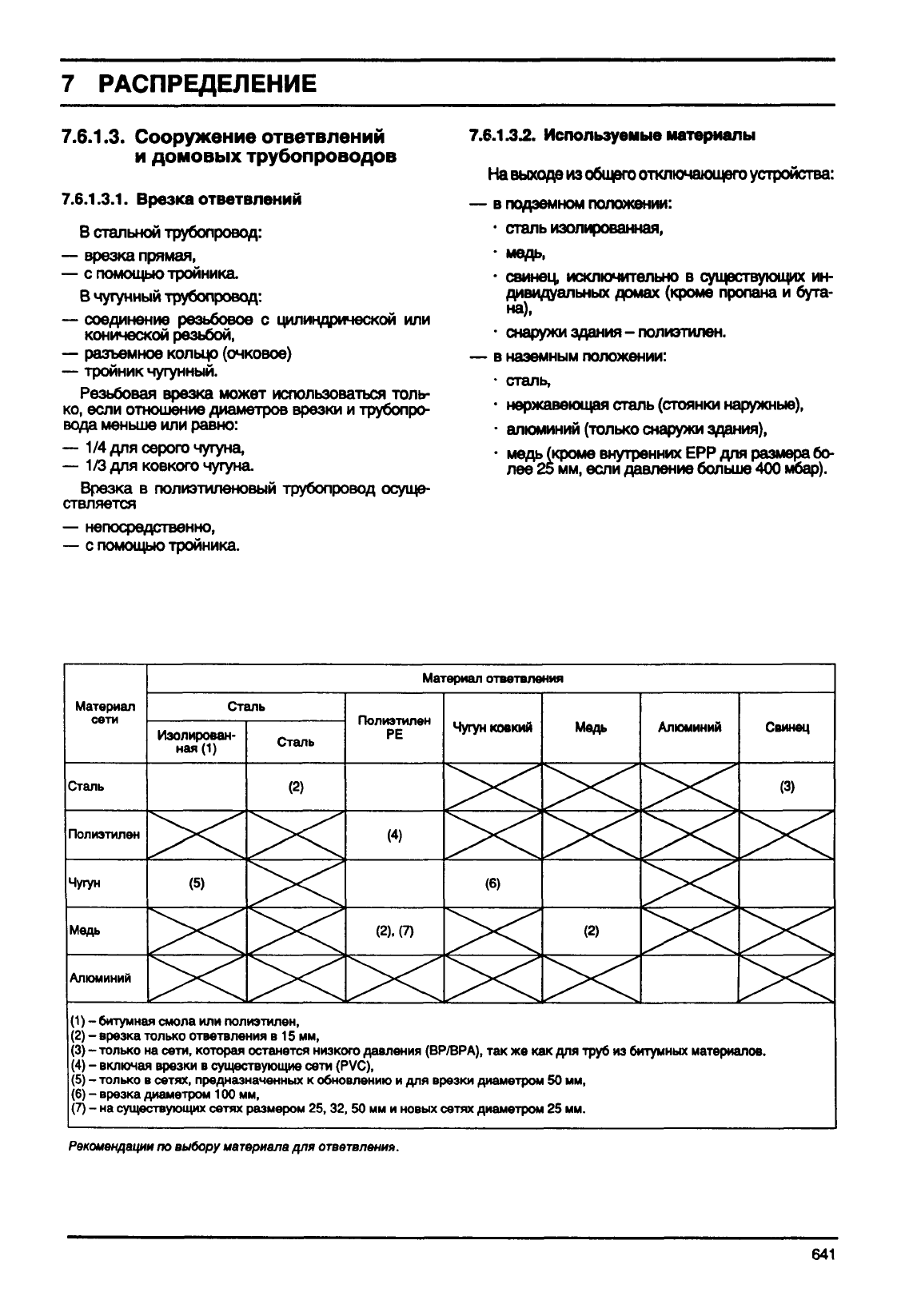

7.6.1.3.

Сооружение ответвлений

домовых трубопроводов

7.6.1.3.1.

Врезка ответвлений

В стальной трубопровод:

— врезка прямая,

— с помощью тройника.

В чугунный трубопровод:

— соединение резьбовое с цилиндрической или

конической

резьбой,

— разъемное кольцо (очковое)

— тройник чугунный.

Резьбовая врезка может использоваться толь-

ко,

если отношение диаметров врезки и трубопро-

вода меньше или равно:

— 1/4 для серого чугуна,

— 1/3 для ковкого чугуна.

Врезка

в полиэтиленовый трубопровод осуще-

ствляется

— непосредственно,

— с помощью тройника.

7.6.1.3Л.

Используемые материалы

На

выходе

из общего отключающего устройства:

— в подземном положении:

•

сталь

изолированная,

• медь,

- свинец, исключительно в существующих ин-

дивидуальных

домах (кроме пропана и бута-

на),

• снаружи здания - полиэтилен.

— в наземным положении:

• сталь,

• нержавеющая

сталь

(стоянки наружные),

- алюминий (только снаружи здания),

• медь (кроме внутренних ЕРР для размера бо-

лее 25 мм, если давление больше 400 мбар).

Материал

сети

Материал ответвления

Сталь

Изолирован-

ная (1)

Сталь

Полиэтилен

РЕ

Чугун ковкий

Медь

Алюминий Свинец

Сталь

(2) (3)

Полиэтилен

(4)

Чугун

(5)

(6)

Медь

(2).

(7)

(2)

Алюминий

(1) - битумная смола или полиэтилен,

(2) - врезка только ответвления в 15 мм,

(3) - только на

сети,

которая останется

низкого

давления

(ВР/ВРА),

так же как для труб из битумных материалов.

(4) -

включая

врезки в существующие сети

(PVC),

(5) - только в сетях, предназначенных к обновлению и для врезки диаметром 50 мм,

(6) - врезка диаметром 100 мм,

(7) - на существующих сетях размером 25,32, 50 мм и новых сетях диаметром 25 мм.

Рекомендации по выбору

материала

для

ответвления.

641

РАСПРЕДЕЛЕНИЕ

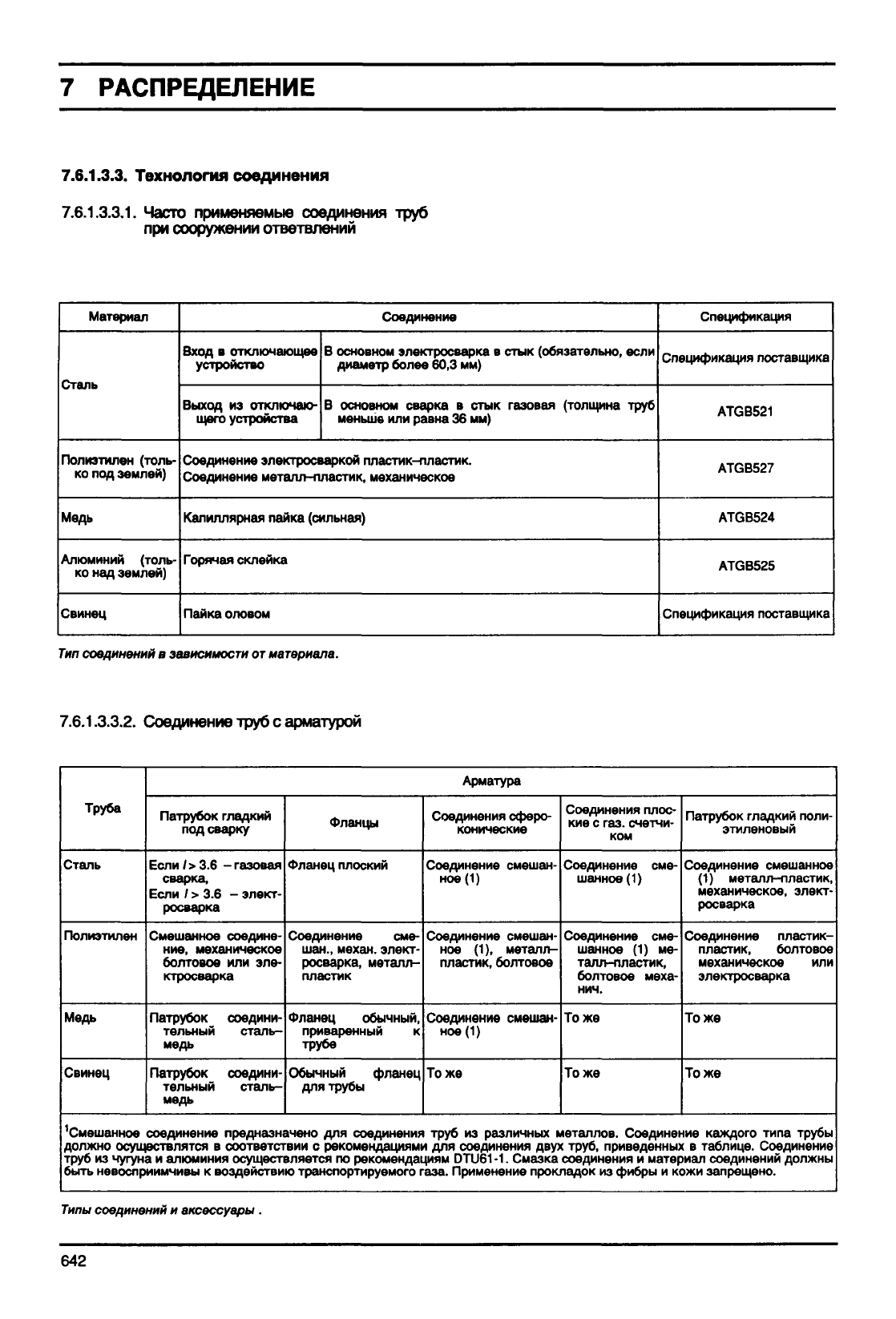

7.6.1.3.3.

Технология соединения

7.6.1.3.3.1.

Часто

применяемые соединения труб

при сооружении ответвлений

Материал

Сталь

Полиэтилен (толь-

ко под землей)

Медь

Алюминий (толь-

ко над землей)

Свинец

Соединение

Вход в отключающее

устройство

Выход

из отключаю-

щего

устройства

В основном электросварка в стык (обязательно, если

диаметр

более 60,3 мм)

В основном сварка в стык газовая (толщина труб

меньше или равна 36 мм)

Соединение электросваркой пластик-пластик.

Соединение металл-пластик, механическое

Капиллярная пайка (сильная)

Горячая

склейка

Пайка

оловом

Спецификация

Спецификация поставщика

ATGB521

ATGB527

ATGB524

ATGB525

Спецификация поставщика

Тип

соединений

зависимости

от

материала.

7.6.1.3.3.2. Соединение труб с арматурой

Труба

Сталь

Полиэтилен

Медь

Свинец

Арматура

Патрубок гладкий

под сварку

Если /> 3.6 - газовая

сварка,

Если / > 3.6 - элект-

росварка

Смешанное соедине-

ние,

механическое

болтовое или эле-

ктросварка

Патрубок соедини-

тельный

сталь-

медь

Патрубок соедини-

тельный

сталь-

мель

Фланцы

Фланец плоский

Соединение сме-

шан.,

механ. элект-

росварка, металл-

пластик

Фланец

обычный,

приваренный к

трубе

Обычный

фланец

для

трубы

Соединения сферо-

конические

Соединение смешан-

ное (1)

Соединение смешан-

ное (1), металл-

пластик, болтовое

Соединение смешан-

ное (1)

Тоже

Соединения плос-

кие

с газ. счетчи-

ком

Соединение сме-

шанное (1)

Соединение сме-

шанное (1) ме-

талл-пластик,

болтовое меха-

нич.

Тоже

Патрубок гладкий поли-

этиленовый

Соединение смешанное

(1)

металл-пластик,

механическое,

элект-

росварка

Соединение пластик-

пластик, болтовое

механическое или

электросварка

Тоже

'Смешанное соединение предназначено для соединения труб из

различных

металлов. Соединение каждого типа

трубы

должно осуществлятся в соответствии с рекомендациями для соединения

двух

труб, приведенных в таблице. Соединение

труб из чугуна и алюминия осуществляется по рекомендациям

DTU61

-1.

Смазка соединения и материал соединений

должны

быть

невосприимчивы к воздействию транспортируемого

газа.

Применение прокладок из

фибры

и кожи запрещено.

Типы

соединений

и аксессуары.

642

РАСПРЕДЕЛЕНИЕ

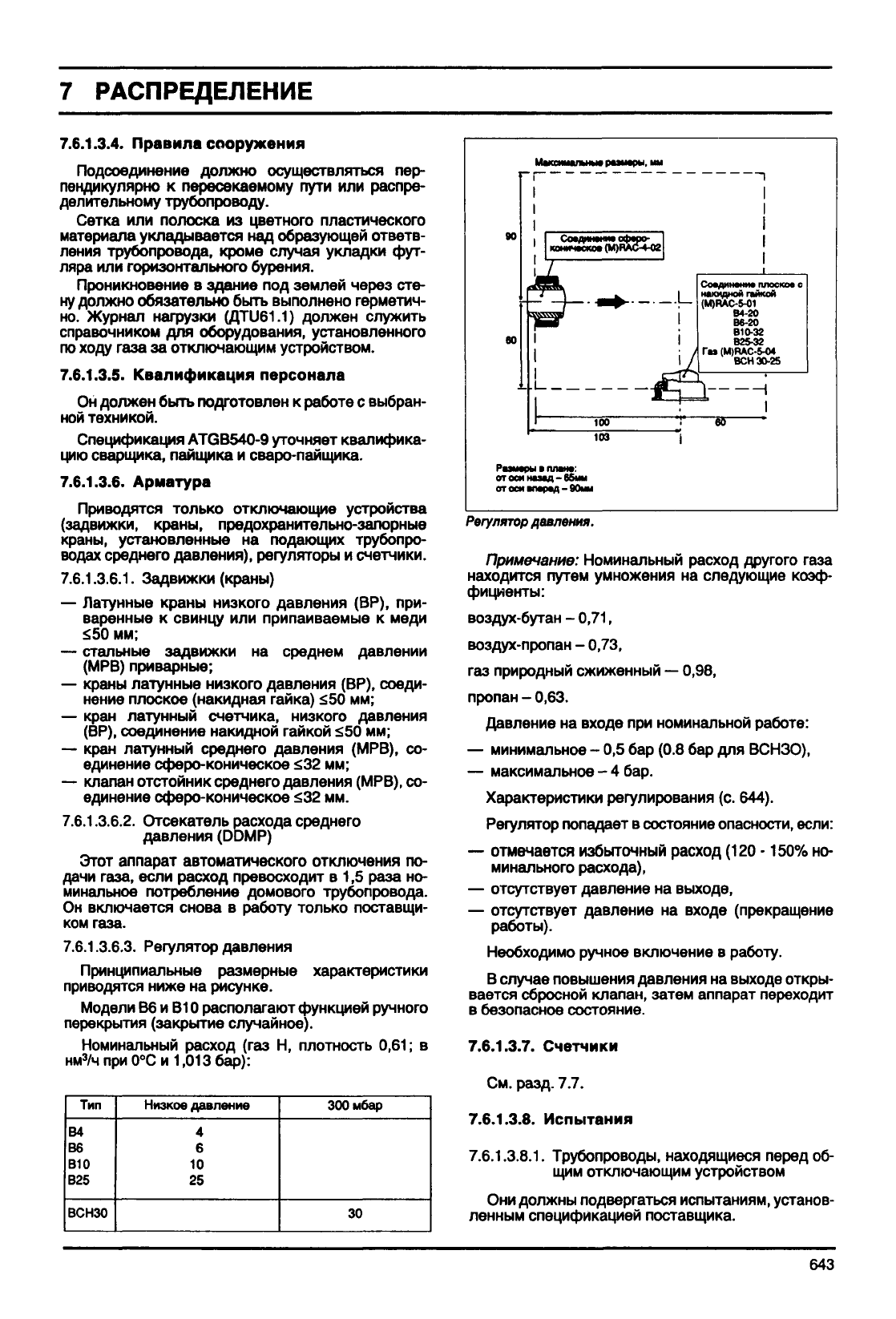

7.6.1.3.4.

Правила сооружения

Подсоединение должно осуществляться пер-

пендикулярно к пересекаемому пути или распре-

делительному трубопроводу.

Сетка или полоска из цветного пластического

материала укладывается над образующей ответв-

ления трубопровода, кроме

случая

укладки фут-

ляра или горизонтального бурения.

Проникновение в здание под землей через сте-

ну должно обязательно быть выполнено герметич-

но.

Журнал

нагрузки (ДТ1)61.1) должен служить

справочником

для оборудования, установленного

по

ходу газа за отключающим устройством.

7.6.1.3.5.

Квалификация персонала

Он должен быть подготовлен к работе с выбран-

ной

техникой.

Спецификация

ATGB540-9

уточняет квалифика-

цию сварщика, пайщика и сваро-пайщика.

7.6.1.3.6.

Арматура

Приводятся только отключающие устройства

(задвижки,

краны, предохранительно-запорные

краны,

установленные на подающих трубопро-

водах среднего давления), регуляторы и счетчики.

7.6.1.3.6.1.

Задвижки (краны)

— Латунные краны

низкого

давления (ВР), при-

варенные к свинцу или припаиваемые к меди

£50 мм;

— стальные задвижки на среднем давлении

(МРВ) приварные;

— краны латунные

низкого

давления (ВР), соеди-

нение плоское (накидная гайка) £50 мм;

— кран латунный счетчика,

низкого

давления

(ВР),

соединение накидной гайкой £50 мм;

— кран латунный среднего давления (МРВ), со-

единение сферо-коническое £32 мм;

— клапан отстойник среднего давления (МРВ), со-

единение сферо-коническое £32 мм.

7.6.1.3.6.2.

Отсекатель расхода среднего

давления (DDMP)

Этот аппарат автоматического отключения по-

дачи

газа,

если расход превосходит в 1,5 раза но-

минальное потребление домового трубопровода.

Он включается снова в работу только поставщи-

ком

газа.

7.6.1.3.6.3. Регулятор давления

Принципиальные размерные характеристики

приводятся ниже на рисунке.

Модели В6 и В10 располагают функцией ручного

перекрытия (закрытие случайное).

Номинальный расход (газ Н, плотность 0,61; в

нм

/ч при 0°С и 1,013 бар):

Тип

В4

В6

В10

В25

ВСНЗО

Низков

давление

ЗООмбар

Магеималтш

размеры.

Соединенна плоское с

накидной тайкой

(M)RAC-5-01

В4-20

В6-20

В10-32

B2S-32

Га* (M)RAC-5-O4

ВСН

30-25

Размеры • плане:

от оси назад -

66мм

от оси алеред -

90мм

Регулятор

давления.

Примечание: Номинальный расход другого газа

находится путем умножения на следующие коэф-

фициенты:

воздух-бутан - 0,71,

воздух-пропан - 0,73,

газ

природный сжиженный — 0,98,

пропан - 0,63.

Давление на входе при номинальной работе:

— минимальное - 0,5 бар (0.8 бар для ВСНЗО),

— максимальное - 4 бар.

Характеристики регулирования (с. 644).

Регулятор попадает в состояние

опасности,

если:

— отмечается избыточный расход (120 -150% но-

минального расхода),

— отсутствует давление на выходе,

— отсутствует давление на входе (прекращение

работы).

Необходимо ручное включение в работу.

В случае повышения давления на выходе откры-

вается сбросной клапан, затем аппарат переходит

в безопасное состояние.

7.6.1.3.7.

Счетчики

См.

разд. 7.7.

7.6.1.3.8.

Испытания

7.6.1.3.8.1.

Трубопроводы, находящиеся перед об-

щим

отключающим устройством

Они должны подвергаться испытаниям, установ-

ленным спецификацией поставщика.

643
