ИСПОЛЬЗОВАНИЕ

ГАЗА

кольцо-

•45,

индивидуальная

циркуляция

•

g-Q— кран регулирования

• •—' температуры горячей

воды

Вода из

водопровода

котел

Коллективная

система

горячего

водоснабжения.

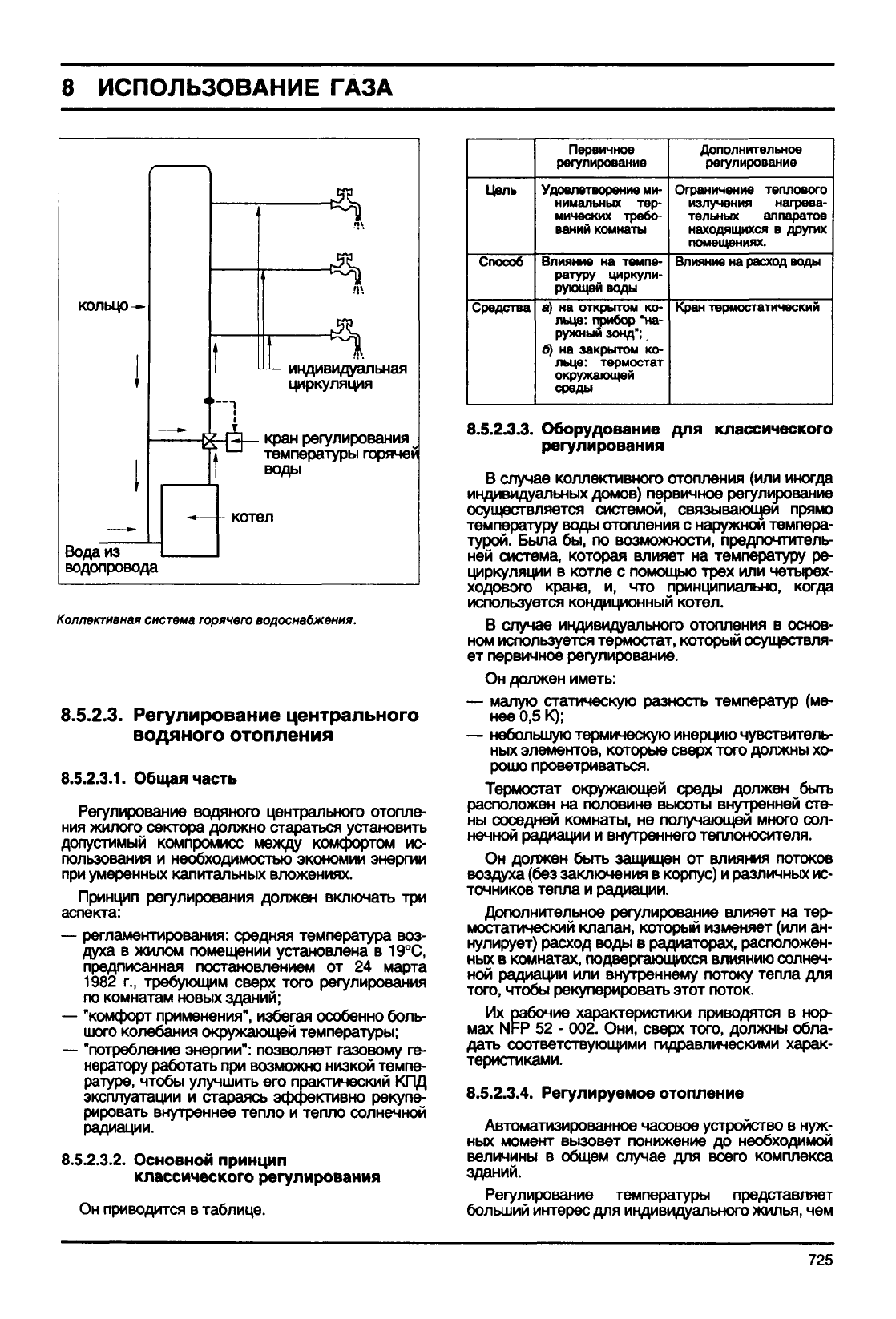

8.5.2.3.

Регулирование центрального

водяного отопления

8.5.2.3.1.

Общая часть

Регулирование водяного центрального отопле-

ния жилого сектора должно стараться установить

допустимый компромисс между комфортом ис-

пользования и необходимостью экономии энергии

при

умеренных капитальных вложениях.

Принцип регулирования должен

включать

три

аспекта:

— регламентирования: средняя температура воз-

духа

в жилом помещении установлена в 19°С,

предписанная постановлением от 24 марта

1982 г., требующим сверх того регулирования

по комнатам новых зданий;

— "комфорт применения", избегая особенно боль-

шого

колебания окружающей температуры;

— "потребление

энергии":

позволяет газовому ге-

нератору работать при возможно низкой темпе-

ратуре,

чтобы

улучшить

его практический КПД

эксплуатации и стараясь эффективно рекупе-

рировать внутреннее тепло и тепло солнечной

радиации.

8.5.2.3.2.

Основной принцип

классического

регулирования

Он приводится в таблице.

Цель

Способ

Средства

Первичное

регулирование

Удовлетворение ми-

нимальных

тер-

мических

требо-

ваний комнаты

Влияние на

темпе-

ратуру циркули-

рующей

воды

а)

на открытом ко-

льце: прибор "на-

ружный зонд";

о)

на закрытом ко-

льце: термостат

окружающей

среды

Дополнительное

регулирование

Ограничение теплового

излучения нагрева-

тельных

аппаратов

находящихся в других

помещениях.

Влияние на расход

воды

Кран

термостатический

8.5.2.3.3.

Оборудование для классического

регулирования

случае

коллективного отопления (или иногда

индивидуальных домов) первичное регулирование

осуществляется системой, связывающей прямо

температуру воды отопления с наружной темпера-

турой.

Была

бы, по возможности, предпочтитель-

ней система, которая

влияет

на температуру ре-

циркуляции в котле с помощью трех или

четырех-

ходового крана, и, что принципиально, когда

используется кондиционный котел.

случае

индивидуального отопления в основ-

ном используется термостат, который осуществля-

ет первичное регулирование.

Он должен иметь:

—

малую

статическую разность температур (ме-

нее 0,5 К);

— небольшую термическую инерцию чувствитель-

ных элементов, которые сверх того должны хо-

рошо проветриваться.

Термостат окружающей среды должен

быть

расположен на половине высоты внутренней сте-

ны соседней комнаты, не получающей много сол-

нечной радиации и внутреннего теплоносителя.

Он должен

быть

защищен от влияния потоков

воздуха (без заключения в корпус) и различных ис-

точников

тепла

и радиации.

Дополнительное регулирование

влияет

на тер-

мостатический клапан, который изменяет (или ан-

нулирует) расход воды в радиаторах, расположен-

ных в комнатах, подвергающихся влиянию солнеч-

ной радиации или внутреннему потоку

тепла

для

того,

чтобы

рекуперировать этот поток.

Их рабочие характеристики приводятся в нор-

мах NFP 52 - 002. Они, сверх

того,

должны обла-

дать

соответствующими гидравлическими харак-

теристиками.

8.5.2.3.4.

Регулируемое отопление

Автоматизированное часовое устройство в нуж-

ных момент вызовет понижение до необходимой

величины в общем

случае

для всего комплекса

зданий.

Регулирование температуры представляет

больший интерес для индивидуального жилья, чем

725

ИСПОЛЬЗОВАНИЕ

ГАЗА

для коллективного, и если добавить классическое

"ночное снижение" и остановку отопления в пери-

од

незанятости здания (конец недели и т.д.), эко-

номия энергии более 100% не

является

утопией.

8.5.2.4.

Рекуперация тепла в жилом

нежилом

секторе:

двойная подача

газа

8.5.2.3.5.

Будущие перспективы

регулирования газового отопления

Ускоренное развитие информатики дает воз-

можность предвидеть внедрение программного ре-

гулирования центрального водяного отопления по

комнатам с увязкой работы генератора газа.

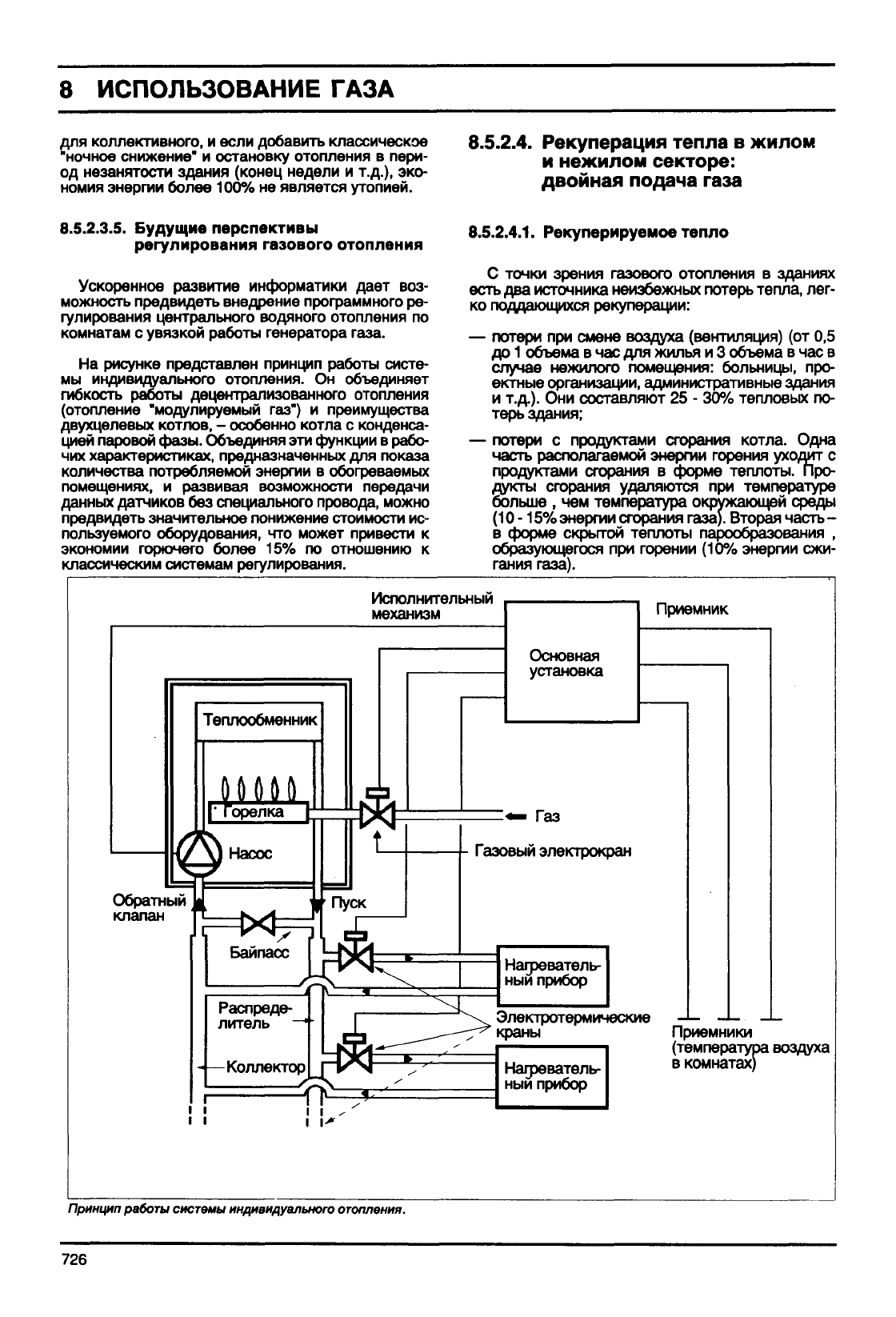

На рисунке представлен принцип работы систе-

мы индивидуального отопления. Он объединяет

гибкость

работы децентрализованного отопления

(отопление "модулируемый газ") и преимущества

двухцелевых

котлов, - особенно котла с конденса-

цией паровой фазы.

Объединяя

эти функции в рабо-

чих характеристиках, предназначенных для показа

количества потребляемой энергии в обогреваемых

помещениях, и развивая возможности передачи

данных

датчиков без специального провода, можно

предвидеть значительное понижение стоимости ис-

пользуемого оборудования, что может привести к

экономии

горючего более 15% по отношению к

классическим системам регулирования.

8.5.2.4.1.

Рекуперируемое тепло

С точки зрения газового отопления в зданиях

есть два источника неизбежных потерь тепла, лег-

ко

поддающихся рекуперации:

— потери при смене воздуха (вентиляция) (от 0,5

до 1 объема в час для

жилья

и 3 объема в час в

случае

нежилого помещения: больницы, про-

ектные организации, административные здания

и т.д.). Они составляют 25 - 30%

тепловых

по-

терь здания;

— потери с продуктами сгорания котла.

Одна

часть располагаемой энергии горения уходит с

продуктами сгорания в форме теплоты. Про-

дукты сгорания

удаляются

при температуре

больше , чем температура окружающей среды

(10-15%

энергии сгорания газа). Вторая часть -

в форме скрытой теплоты парообразования ,

образующегося при горении (10% энергии сжи-

гания газа).

Исполнительный

механизм

Теплообменник

Основная

установка

Приемник

Обратный

клапан

Газ

Распреде-

литель

-Коллектор

Газовый электрокран

Нагреватель-

ный прибор

Электротермические

-I- JL _!_

краны Приемники

(температура

воздуха

)

i i

Нагреватель-

ный прибор

в комнатах)

Принцип

работы

системы

индивидуального

отопления.

726

ИСПОЛЬЗОВАНИЕ

ГАЗА

8.5.2.4.2.

Использование теряемого тепла

для подогрева свежего воздуха:

двойной поток

газа

Загрязненный

воздух, забираемый механически

из

здания для осуществления общей и постоянной

вентиляции, заменяется равным объемом нового

воздуха.

Он может

быть

подан двумя способами:

— либо естественно, через отверстие в фасаде:

новый воздух попадает в помещения с темпера-

турой наружного воздуха; этот метод использу-

ется традиционно в жилом секторе (простой по-

ток);

— либо механически, через вторую воздушную

линию распределения чистого воздуха в здании

(двойной

поток).

В установке с двойным питанием газа один или

несколько теплообменников позволяют передать

энергию

выходящего загрязненного воздуха и про-

дуктов сгорания к свежему воздуху, подаваемому

в здание, который подогревается рекуперацией

теряемого

тепла.

Большая

часть классических теплообменников

может использоваться без риска загрязнения про-

дуктами сгорания

газа,

исходя из их конструкции

(пластинчатые теплообменники, теплообменник с

циркуляцией гликоля, с тепловыми трубками).

Этой технике присущи определенные достоин-

ства в

плане

комфорта (лучший контроль вентиля-

ции,

возможность фильтрации, увлажнения, подо-

грева

свежего воздуха, упразднение прямой связи

с наружной средой и т.д.) и возможность экономии

энергии.

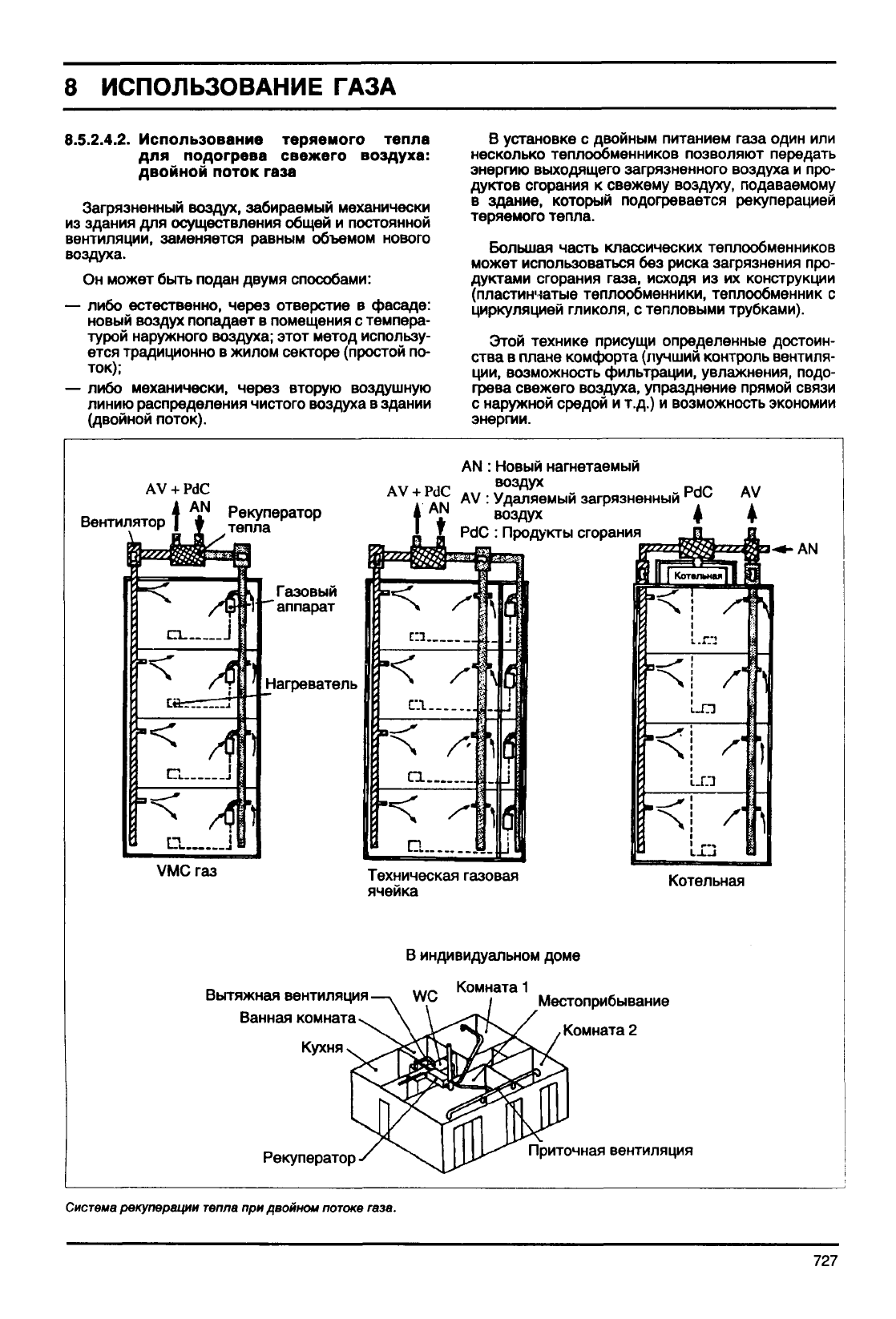

AV + PdC

1 AN Рекуператор

Вентилятор 1 f

твпла

н v

Газовый

'аппарат

Нагреватель

AN : Новый нагнетаемый

AV + ?

дм

AV :

Удаляемый

загрязненный

PdC

воздух

PdC : Продукты сгорания

••<

п..

УМСгаз

""Si

i-ПЭ

a-*-AN

Техническая газовая

ячейка

Котельная

Вытяжная

вентиляция

Ванная

комната

Кухня

В индивидуальном доме

Комната 1

Рекуператор

Местоприбывание

Комната 2

Приточная вентиляция

Системе

рекуперации

тепла

при

двойном

потоке

газа.

727

ИСПОЛЬЗОВАНИЕ

ГАЗА

8.5.2.4.3.

Экономия

газа,

осуществляемая с

помощью двойного потока

газа

В качестве примера в таблице приводятся вели-

чины экономии

газа,

которые можно получить.

Описание здания

Индивидуальные дома

Коллективные дома

Общественные здания

Экономия потребления

газа1

20%

или 30%

1 Из приведенных величин необходимо

вычесть

электри-

ческую энергию, потребляемую вспомогательными аппа-

ратами

(вентеляция и

т.д.),

порядка 3% рекуперированной

энергии,

или

10%

от первичной

энергии.

8.5.2.5.

Конденсация

8.5.2.5.1.

Принцип

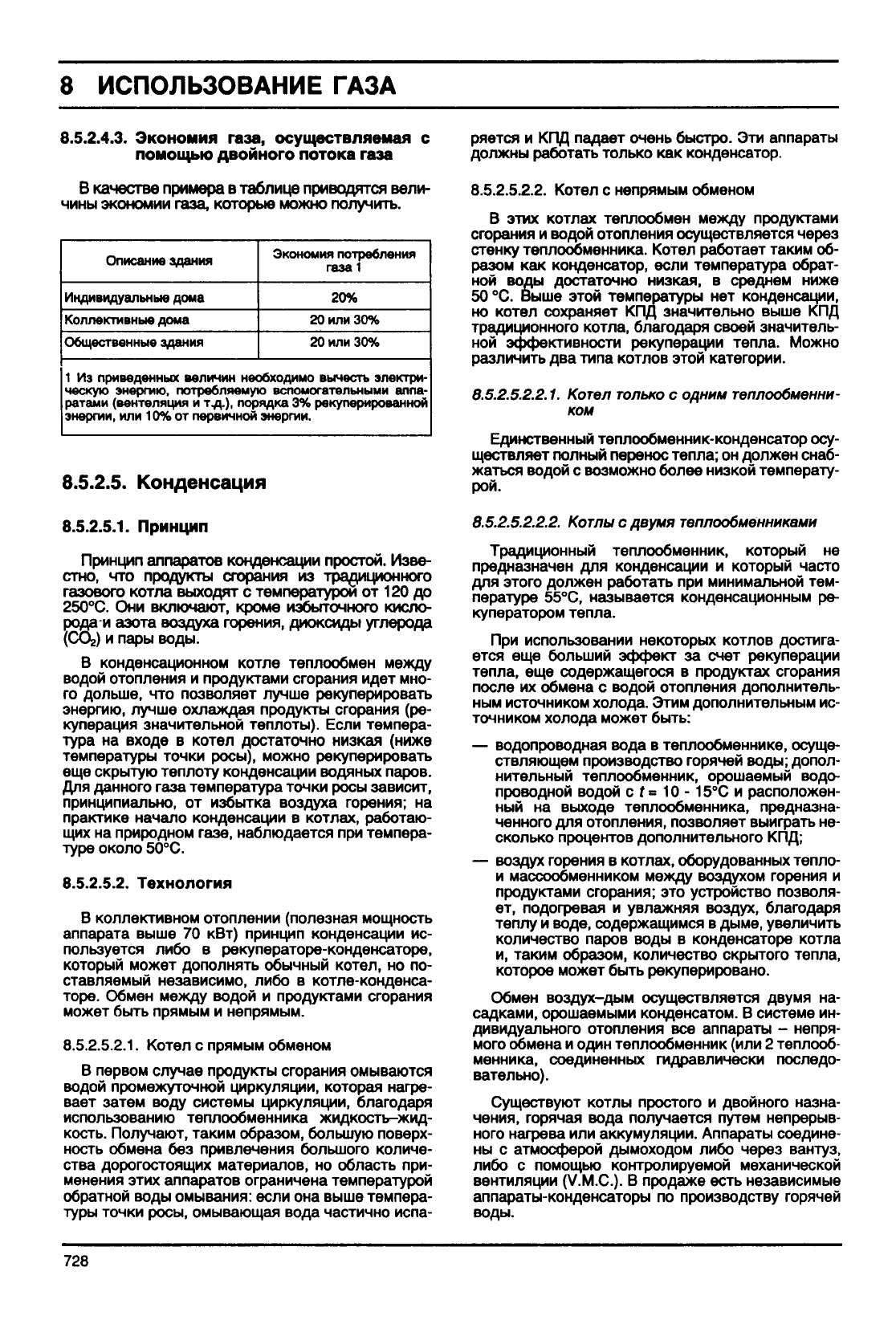

Принцип аппаратов конденсации простой. Изве-

стно,

что продукты сгорания из традиционного

газового

котла

выходят

с температурой от 120 до

250°С.

Они включают, кроме избыточного кисло-

рода и азота воздуха горения, диоксиды углерода

(СОг) и пары воды.

В конденсационном котле теплообмен между

водой отопления и продуктами сгорания идет мно-

го

дольше, что позволяет

лучше

рекуперировать

энергию,

лучше

охлаждая

продукты сгорания (ре-

куперация значительной теплоты).

Если

темпера-

тура на входе в котел достаточно низкая (ниже

температуры точки росы), можно рекуперировать

еще скрытую теплоту конденсации водяных паров.

Для данного газа температура точки росы зависит,

принципиально, от избытка воздуха горения; на

практике

начало

конденсации в котлах, работаю-

щих на природном

газе,

наблюдается при темпера-

туре около

50°С.

8.5.2.5.2. Технология

В коллективном отоплении (полезная мощность

аппарата выше 70 кВт) принцип конденсации ис-

пользуется либо в рекуператоре-конденсаторе,

который может дополнять обычный котел, но по-

ставляемый независимо, либо в котле-конденса-

торе.

Обмен между водой и продуктами сгорания

может

быть

прямым и непрямым.

8.5.2.5.2.1.

Котел с прямым обменом

В первом

случае

продукты сгорания омываются

водой промежуточной циркуляции, которая нагре-

вает затем воду системы циркуляции, благодаря

использованию теплообменника жидкость-жид-

кость.

Получают,

таким образом, большую поверх-

ность обмена без привлечения большого количе-

ства дорогостоящих материалов, но область при-

менения этих аппаратов ограничена температурой

обратной воды омывания: если она выше темпера-

туры точки

росы,

омывающая вода частично испа-

ряется и КПД падает очень быстро. Эти аппараты

должны работать только как конденсатор.

8.5.2.5.2.2. Котел с непрямым обменом

В этих котлах теплообмен между продуктами

сгорания и водой отопления осуществляется через

стенку теплообменника. Котел работает таким об-

разом

как конденсатор, если температура обрат-

ной воды достаточно низкая, в среднем ниже

50 °С. Выше этой температуры нет конденсации,

но котел сохраняет КПД значительно выше КПД

традиционного котла, благодаря своей значитель-

ной эффективности рекуперации тепла. Можно

различить два типа котлов этой категории.

8.5.2.5.2.2.1.

Котел

только

с одним

теплообменни-

ком

Единственный теплообменник-конденсатор осу-

ществляет полный перенос тепла; он должен снаб-

жаться водой с возможно более низкой температу-

рой.

8.5.2.5.2.2.2.

Котлы

с двумя

теплообменниками

Традиционный теплообменник, который не

предназначен для конденсации и который часто

для этого должен работать при минимальной тем-

пературе

55°С,

называется конденсационным ре-

куператором тепла.

При использовании некоторых котлов достига-

ется еще больший эффект за счет рекуперации

тепла, еще содержащегося в продуктах сгорания

после их обмена с водой отопления дополнитель-

ным источником холода. Этим дополнительным ис-

точником

холода

может быть:

— водопроводная вода в теплообменнике, осуще-

ствляющем производство горячей воды; допол-

нительный теплообменник, орошаемый водо-

проводной водой с t = 10 - 15°С и расположен-

ный на

выходе

теплообменника, предназна-

ченного для отопления, позволяет выиграть не-

сколько процентов дополнительного КПД;

— воздух горения в котлах, оборудованных тепло-

и массообменником между воздухом горения и

продуктами сгорания; это устройство позволя-

ет, подогревая и

увлажняя

воздух, благодаря

теплу

и воде, содержащимся в дыме,

увеличить

количество паров воды в конденсаторе котла

и,

таким образом, количество скрытого тепла,

которое может

быть

рекуперировано.

Обмен воздух-дым осуществляется двумя на-

садками,

орошаемыми конденсатом. В системе ин-

дивидуального отопления все аппараты - непря-

мого

обмена и один теплообменник (или 2 теплооб-

менника, соединенных гидравлически последо-

вательно).

Существуют котлы простого и двойного назна-

чения, горячая вода получается путем непрерыв-

ного

нагрева или аккумуляции.

Аппараты

соедине-

ны с атмосферой дымоходом либо через вантуз,

либо с помощью контролируемой механической

вентиляции (V.M.C.). В продаже есть независимые

аппараты-конденсаторы по производству горячей

воды.

728

ИСПОЛЬЗОВАНИЕ

ГАЗА

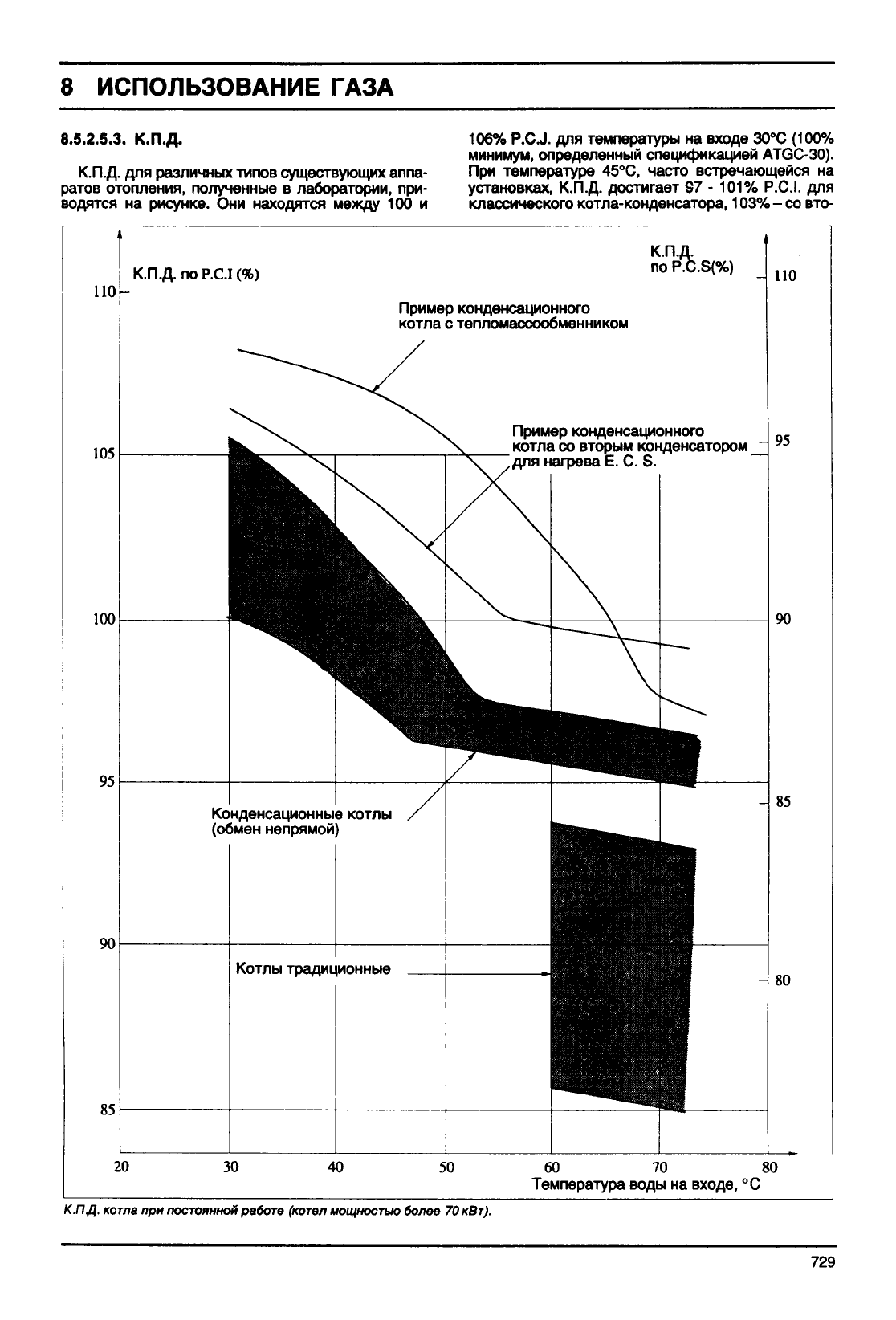

8.5.2.5.3. К.П.Д.

К.П.Д. для различных типов существующих аппа-

ратов отопления, полученные в лаборатории, при-

водятся на рисунке. Они находятся между 100 и

106%

P.CJ. для температуры на входе

30°С

(100%

минимум,

определенный спецификацией

ATGC-30).

При температуре

45°С,

часто встречающейся на

установках, К.П.Д. достигает S7 - 101%

P.C.I,

для

классического

котла-конденсатора, 103% - со вто-

110

105

100

К.П.Д. no P.C.I (%)

К.ПД

по

PX.S(%)

Пример конденсационного

котла с тепломассообменником

Пример конденсационного

котла со вторым конденсатором

для нагрева Е. С. S.

Конденсационные котлы

(обмен

непрямой)

Котлы традиционные

ПО

20 30

40 50

70 80

Температура воды на входе, °С

КЛД.

котла

при постоянной работе (котел мощностью

более

70 кВт).

729

ИСПОЛЬЗОВАНИЕ

ГАЗА

рым конденсатором, позволяющим подогревать

водопроводную воду, 107%

- с

теплообменником

воздух-продукты сгорания.

Для индивидуального котла предписывается

нормами

минимальный К.П.Д. 103%

P.C.I,

при

30°С

обратной воды.

Эксплуатационный К.П.Д. котлов-конденсато-

ров очень близок

к их

номинальному К.П.Д.

за

счет

небольших потерь

при

остановке (потери

на про-

дувку невелики

за

счет больших потерь

давления

в теплообменниках этих котлов

и за

счет снижен-

ной

температуры дыма). Эксплуатационный К.П.Д.

до 100%

P.C.J.

при использовании системы (нагрев

E.C.S.)

может

быть

взят приближенно независи-

мо

от

типа отопления.

8.5.2.5.4.

Установка

Должны

быть

соблюдены несколько простых

правил,

чтобы

реализовать

лучшие

качества

кот-

ла-конденсатора.

точки зрения гидравлики,

эти

котлы должны питаться

как

можно более холод-

ной

водой,

чтобы

получить лучший К.П.Д.

Индивидуальные котлы устанавливаютсядаким

образом,

на

обратной линии без трех ходовых кра-

нов

других устройств, усложняющих гидравличе-

скую

схему.

Они

управляются

помощью термо-

стата окружающей среды хорошего качества.

В коллективных котельных,

точки зрения техни-

ко-экономической,

необходимо предусмотреть

котельной установку

как

котла-конденсатора,

так

традиционного котла. Действительно, котлы-

конденсаторы будут обеспечивать более

чем 90%

годовой

потребности, если

их

мощность составля-

ет половину общей мощности.

В этих котельных просто необходимо

эффек-

тивно использовать преимущества котлов-конден-

саторов

зимой

летом

как для

отопления,

так и

горячего

водоснабжения,

изолировать гидравли-

чески

традиционный котел при остановке. Необхо-

димость

орошения теплообменников-конденсато-

ров требуемым расходом наиболее холодной

во-

дой

ведет

разнообразию схем

зависимости

от

типа котлов-конденсаторов

(с

одним, двумя

или

тремя теплообменниками)

и в

зависимости

от на-

значения котельной (отопление,

одной

или не-

сколькими

циркуляциями

или без

горячего водо-

снабжения (E.C.S.)).

Устройство

для

отвода продуктов сгорания

должно

учитывать

низкую температуру последних

их

насыщение водой.

Для аппаратов, соединенных

трубой, необхо-

димый диаметр

для

натуральной тяги будет боль-

шим

при

равной мощности,

чем для

классического

котла (результат уменьшения термической

тяги).

Конденсация,

начавшаяся

котле, продолжает-

ся

трубе. Поэтому необходимо предусмотреть

удаление конденсата, выпавшего

трубе. Для это-

го

служит трубопровод

P.V.C.

удаляющий конден-

сат

из

котла. Трубопровод должен

быть

гермети-

чен

способен работать

газовых аппаратах

(ка-

чественный алюминий,

А5

или нержавеющая сталь).

Соединение

дымоходом, типа "вантузы", аппа-

ратов герметичной циркуляции

соединительные

трубопроводы

сетях

V.M.C.

должны

быть

также

герметичны,

в них не

должно

быть

пониженных

мест

для

облегчения движения воды

сливу.

В аппаратах

V.M.C.

спиральные устройства

бе-

зопасности

анемометрические

или

манастатиче-

ские

заменяют систему безопасности (термичес-

кую) традиционных аппаратов.

8.5.2.6.

Газовые аппараты

для

отоп-

ления

горячего водоснабже-

ния

8.5.2.6.1.

Введение

Эта глава представляет

кратком виде различ-

ные типы газовых генераторов, которые могут

быть

расположены

общественных

промышлен-

ных зданиях

для

отопления

горячего водоснаб-

/КоНИЯ.

Различают

три вида генераторов:

—

для

производства горячей воды индивидуаль-

ные

коллективные;

—

для

отопления коллективных или индивидуаль-

ных зданий;

— смешанные аппараты одновременного

произ-

водства

тепла

для

отопления помещений

и го-

рячей воды (производство коллективное

или

индивидуальное).

8.5.2.6.2.

Аппараты

для

индивидуального

производства горячей

воды

(водонагреватели)

8.5.2.6.2.1.

Индивидуальные водоподогреватели

В этой области различают

две

большие катего-

рии

аппаратов:

— аппараты мгновенного действия (проточные

во-

донагреватели);

— аккумулирующие аппараты (аппараты

аккуму-

лятором).

8.5.2.6.2.1.1.

Аппараты

проточного

действия

8.5.2.6.2.1.1.1.

Описание оборудования

Это оборудование состоит

из

теплообменника

(легкой

конструкции: оребренные медные трубы,

обычно луженые), горелка

системой регулировки

камера сгорания (или юбка).

Тепло-

обменник(3)|

1-ф-ф~ф

Ребра

Труба

охлождения

стенок

(5) \

Камера сгорания

Газ

горелки

V—

I I • » ii » I А

Юбка

(2)

i i

Горелка

(1)

Питатель

сопел

Сопло запальника—'£

Труба

снабжения

запальника

гтт

Принципиальная

схема

аппарата

проточного

типа.

730

ИСПОЛЬЗОВАНИЕ

ГАЗА

Продукты сгорания

газа,

генерируемые горел-

кой

(1) проходят по юбке (2) к теплообменнику (3),

который они пересекают, оставляя большую часть

тепла

санитарной воде, проходящей через тепло-

обменник из системы циркуляции (4). Характерис-

тика работы аппарата проточного действия (рис.

стр.

730) отличается тем.что зажечь горелку мож-

но только при подаче горячей воды. Аппарат обо-

рудован таким образом гидравлическим устройст-

вом,

которое управляет открытием клапана пода-

чи газа к горелке.

— Перечень продукции, существующей во

Фран-

ции.

Существуют водонагреватели для раковин и

для ванн, которые отличаются по мощности и ка-

честву регулирующих устройств.

Водонагреватель имеет обычно мощность

8,7 кВт и состоит из базового аппарата из серии ап-

паратов проточного действия, т.е. наиболее про-

стого

и самого дешевого.

Сконструированные для размещения в ракови-

не,

они не оборудованы настоящей системой регу-

лирования температуры воды. Некоторые совре-

менные аппараты имеют устройства установки

температуры, которая позволяет изменять соотно-

шение между расходом поступающего в горелку

газа

и расходом нагреваемой воды.

Эти аппараты мощностью 8,7 кВт обычно не со-

единяются с дымоходом.

Чтобы

избежать ухудше-

ния качества сжигания за счет загрязнения атмо-

сферы продуктами некачественного сжигания, во-

донагреватель, несоединенный с дымоходом,

обязательно оборудуется автоматикой безопаснос-

ти,

которая прекращает подачу

газа,

если содержа-

ние СО превосходит установленный предел. Эта си-

стема безопасности базируется обычно на удале-

нии или отрыве пламени горелки от запальника.

1 Дефлектор

Наружная

оболочка

3 Корпус нагревателя

Предупредительная

безопасность

5 Запальник

6 Горелка

Питатель

сопел

8 Регулятор

давления

газа

9 Выбор мощности

10 Автоматический

кран воды

11 Выбор температуры

12 Сбросной клапан

Водонагреватель

проточного

действия

(здесь

л/Мин).

— Водонагреватель для ванной

Эти аппараты более мощные, чем водонагрева-

тели

для раковин, и могут служить для ванной. Не-

которая часть из новых аппаратов имеет изменяю-

щуюся мощность. Это значит, что мощность горел-

ки

связана с расходом воды, которая потре-

бляется,

чтобы

получить желаемую температуру.

Во Франции перечень предлагаемых мощностей

— 17,4 кВт;

— 22,6 кВт;

— 27,9 кВт.

Наиболее часто применяются аппараты мощно-

стью 17,4 кВт и 22,6 кВт.

Аппараты

мощностью

27,9 кВт являются наиболее мощными для этого

типа продукции.

8.5.2.6.2.1.1.2.

Система

регулирования

Совершенствование системы регулирования ап-

паратов производства горячей воды

(E.C.S.)

состо-

ит в возможности изменения расхода газа горел-

кой

таким образом, что температура выходящей из

аппарата воды

была

на желаемом уровне, незави-

симо

от расхода потребления.

На практике эта

идеальная

ситуация не может

быть

достигнута по двум техническим причинам:

— горелка работает в интервале от минимальной

до максимальной мощности (разница между эти-

ми

величинами определяет гибкость горелки).

Таким образом, регулирование практически воз-

можно только в этом интервале мощностей;

— техника, используемая для осуществления

связи мощности с расходом воды, не позволяет

осуществить строгой пропорциональности меж-

ду этими двумя величинами.

Тем не менее существует два технологических

процесса для получения этого результата:

— регулирование гидростатическое;

— регулирование термостатическое.

— Регулирование гидростатическое

Это регулирование применяется более часто,

т.к. оно имеет меньшую себестоимость, чем регу-

лирование термостатическое.

Принцип его работы следующий:

• циркулирующая вода в аппарате проходит че-

рез

трубку Вентури;

- в ее входной камере происходит снижение

давления

пропорционально расходу;

• за счет этого снижения

давления

происходит

поднятие мембраны, которая открывает кла-

пан

газа;

• он отрегулирован таким образом,

чтобы

рас-

ход газа опережал перемещение мембраны.

Наконец, на некоторых аппаратах существует

байпас трубки Вентури, который позволяет

перепускать через нее большее или меньшее

количество воды, т.е. регулировать темпера-

туру воды косвенно.

— Регулирование термостатическое

Технически термостатическое регулирование

является

лучшим.

Оно состоит в измерении температуры воды,

выходящей из генератора, с помощью термобалло-

на и использует ее с помощью приемника, который

реагирует способом компенсации выполняемой ко-

манды открытием или закрытием крана подачи

воды на клапане

газа.

Таким образом, открытие газового клапана уп-

равляется пропорционально расходу воды с по-

мощью гидростатической системы. Термостатиче-

ская часть служит только для уточнения расхода

731

ИСПОЛЬЗОВАНИЕ

ГАЗА

газа,

обеспечивающего требуемую температуру

(обычно

65°С).

— Аппараты без запальников

Изготовители

проточных

нагревателей разрабо-

тали

новые

аппараты без постоянно действующих

запальников.

Целью является ликвидация паразитического

расхода запальника. Действительно, это потреб-

ление составляет 80 - 200 Ватт на аппарат.

Зажигание

основной горелки в этом случае осу-

ществляется пучком искр, либо с помощью систе-

мы электродов, которая

зажигает

запальник, а от

него основную горелку.

8.5.2.6.2.1.1.3.

Эффективность

Качество горячего водоснабжения можно оце-

нить

по двум параметрам:

— зависимость температуры

воды

от расхода;

— диапазон расхода, обеспечиваемый аппаратом

для температуры воды, называемой "горячей"

(от

40 до 60°С), и К.П.Д. получения горячей

воды.

Чтобы

оценить качество аппарата, можно срав-

нить

реальную кривую

замера

изменения темпера-

туры

воды

в зависимости от разобранного расхода

с теоретической кривой для "идеального" аппара-

та

такого же типа.

Температура

воды

на

выходе

из

генератора

(°С) (холодная вода 15°С)

О 5 10 1516

(Т)

Генератор с постоянной мощностью

27,9 кВт (кривая приблизительно)

(2)

— Генератор с изменяющейся мощностью

от 10,4 до 27,9 квт без

выбора

температуры

® В позиции" mini"

— Генератор с изменяющейся мощностью

® от 10,4 до 27,9 кВт с

выбором

температуры

Теоретическая

диаграмма

генератора

проточного

действия.

8.5.2.6.2.1.2.

Аппараты

аккумуляционного

типа

8.5.2.6.2.1.2.1.

Описание

аппаратов

Это оборудование состоит из сосуда нержавею-

щей

стали или стали, изолированной изнутри

мате-

риалом "санитарного" качества. Этот резервуар

снаружи покрыт тепловой изоляцией (пористый

полиуретан, стекловата и

т.д.).

Горелка подает продукты сгорания в теплооб-

менник, расположенный в резервуаре, наполнен-

ном водой.

Этот теплообменник может представлять:

— вертикальную трубу с перегородками;

— змеевик;

— несколько вертикальных труб.

Помимо оборудования, необходимого для рабо-

ты горелки (блок газовый, редуктор, электро-

управляемый клапан и

т.д.),

аппарат оборудован

устройствами регулирования температуры воды,

защиты от нагрева, при необходимости - устройст-

вом подогрева холодной

воды

и антикоррозион-

ным анодом и т.д.

Кроме

того, они должны обязательно

быть

обо-

рудованы

устройством гидравлической безопасно-

сти на входе холодной воды, которое состоит из

обратного клапана, клапана ограничения давле-

ния

воды

в аппарату и соединено с устройством

опорожнения.

Емкость аппаратов для жилых домов изменяет-

ся от 50 до 200 литров. Горелка может

быть

атмо-

сферного или двухпроводного типов в зависимости

от применяемого вида теплообменника. Ее мощ-

ность изменяется в соответствии с размерами ре-

зервуара и категории аппарата.

Различают:

— нагревательные аппараты нормальные (время

от 2-х до 6-ти часов);

1 Тягопрерыватель

Выход

горячей

воды

Тепловая изоляция

Змеевик предварительного нагрева

Кожух

Перегородка

Анод

нижний

Датчик термостата

термостат ТЫС 131

Подвод

газа

Верхний анод

Резервуар

Топка

Предохранительный клапан

Горелка

Оборудование подвода холодной воды, клапан,

слив

Емкостный

газовый водонагреватель.

732

ИСПОЛЬЗОВАНИЕ ГАЗА

— аппараты быстрого нагрева

(от 3 кВт до

8,8

кВт

для емкости

от

50-ти

до 200

литров, время

от

одного

до

двух часов);

— аппараты сверхбыстрого нагрева (мощность

14-18

кВт для

емкости

от

80-ти

до

100 литров,

время

- до

225-ти

минут).

8.5.2.6.2.1.2.2.

Характеристики

Мощность горелки

емкость резервуара опре-

деляют максимальный часовой отбор, который

позволяет аппарат.

В этом случае характеристики могут

быть

выражены через время набора температуры

(см.

таблицу)

или в

величинах дебита горячей

воды

час

(в

литрах)

предположении постоянного

от-

бора

и для

получения температур отбираемой

воды, указанных

таблице (холодная вода входит

аппарат

при

15°С).

8.5.2.6.2.1.3.

Практические

коэффициенты

полез-

ного

действия

индивидуальных водо-

нагревателей.

На рисунке приводятся средние величины

К.П.Д.

различных видов аппаратов.

Можно

констатировать,

что

аппараты непре-

рывного действия

без

запальника имеют более

высокий К.П.Д. Практический К.П.Д. зависит

от но-

минального К.П.

Д.

(предусматривающий достиже-

ние

температуры)

расходов

на

обслуживание.

Тип

AG-50

AG-100

AG-150

AG-200

Объем

литрах

ills

Мощность,

Ватт

3000

4400

5900

800

Время

нагрева

до

50°С

57 мин

ч 20

мин

Размеры,

мм

410

480

553

610

143

216

555

1555

425

500

573

665

Характеристика

нагревателей,

выраженная

во

времени

подъема

температур.

^•^Температура

^^^нагрева

Тип

^^^^

AG-50

AG-100

AG-150

AG-200

35°С

130

190

255

380

45°С

127

170

254

55°С

128

190

65°С

102

152

75°С

126

85°С

110

Характеристика

водонагревателей,

выраженная

расходе

температуре

опорожнения.

КПД

использования

PCI)

100

К.П.Д.

E.C.S.

Аппараты производства горячей санитарной

воды

----

Аппар

^•-~

,ты прямого

^—'—

—

действия

•—

^-——

50 100

150

200

250

Колличество

литрах

Потребление

горячей

воды

(л/сут).

733

ИСПОЛЬЗОВАНИЕ

ГАЗА

8.5.2.6.3.

Генератор тепла

для

отопления

зданий

Генераторы

тепла

классифицируются

на два

типа:

— аппараты

для

подогрева воздуха (воздухоподо-

греватели);

— аппараты подогрева воды (водоподогреватели).

8.5.2.6.3.1.

Воздухоподогреватели

8.5.2.6.3.1.1.

Оборудование

для

индивидуального

отопления

8.5.2.6.3.1.1.1.

Газовый

радиатор

Схема

газового

радиатора.

Аппарат состоит

из

корпуса нагрева (1), снабжа-

емого

продуктами сгорания

от

рамповои горелки

(2),

отвод продуктов сгорания осуществляется

че-

рез

отверстие

(3);

нагреваемый воздух, контакти-

руя

со

стенкой теплообменника

(1),

циркулирует

между стенкой этого теплообменника

рубашкой

(4),

имеющей отверстия (решетку)

своей нижней

и верхней части.

Новые

аппараты оборудованы устройством

ре-

гулирования мощности горелки

(5) и

пьезоэлектри-

ческой системой зажигания

(6).

Большая

часть

ап-

паратов оборудована термостатом окружающей

среды

в том же

корпусе, который заменил регуля-

тор горелки

(5);

жидкостной термобаллон, распо-

ложенный

нижней части, управляет включением

горелки

соответствии

установленной регули-

ровкой

(5).

8.5.2.6.3.1.1.2.

Модульное газовое

отопление

(C.G.M.)

Эта система состоит

установке одного радиа-

тора

отапливаемую комнату.

Для

того

чтобы

эвакуировать продукты сгорания

из

каждой комна-

ты,

устанавливаются герметичные аппараты

с воз-

душными клапанами

естественной

тягой.

Мощность газового радиатора может колебать-

ся

от 1 до 10 кВт.

Аппараты

модульного газового

отопления имеют

малую

мощность

от 1 до 3 кВт.

Они имеют хороший эксплуатационный К.П.Д.

(таблица), иногда

лучше

номинального, который

измеряется

при

постоянной работе,

в то

время

как

при

эксплуатации

они

работают прерывисто.

Это особенно заметно

для

аппаратов

механиче-

ским

движением воздуха.

этом

случае

не

происхо-

дит омывания нагретого корпуса

при

остановке

ап-

парата

(нет или

слабые

термические потери при

ос-

тановке).

Во

время остановки радиатор отдает

помещение тепло, которое

он

накопит

во

время

работы, при этом почти

без

тепловых

потерь.

С.

G. М.

микро

вантуз

меха-

нической тягой

С.

G. М.

мини

вантуз

естест-

венной тягой

К.П.Д

номиналь-

ный

(% Р. С. I.)

(согласованный

утвержденный)

К.П.Д.

эксплуатационный,

средний,

расчет-

ный

(% Р. С. I.)

КЛД.

различных

типов

аппаратов.

8.5.2.6.3.1.1.3.

Генератор

для

воздушного

отопления

Это -"котел" нагрева воздуха, расположенный

центре отапливаемого помещения

соединенный

сетью распределения горячего воздуха.

Аэростат

(6) -

Оболочка (1)

—

Окружающий^

воздух

Эвакуация дыма

*~ ^--Выходящее сопло

Г С\

Горячий воздух

(5)

-Теплообмен-

ник (3)

Г»}

—

Горелка

(4)

Вентилятор(2)

Фильтр

Схема

генератора

воздушного

отопления.

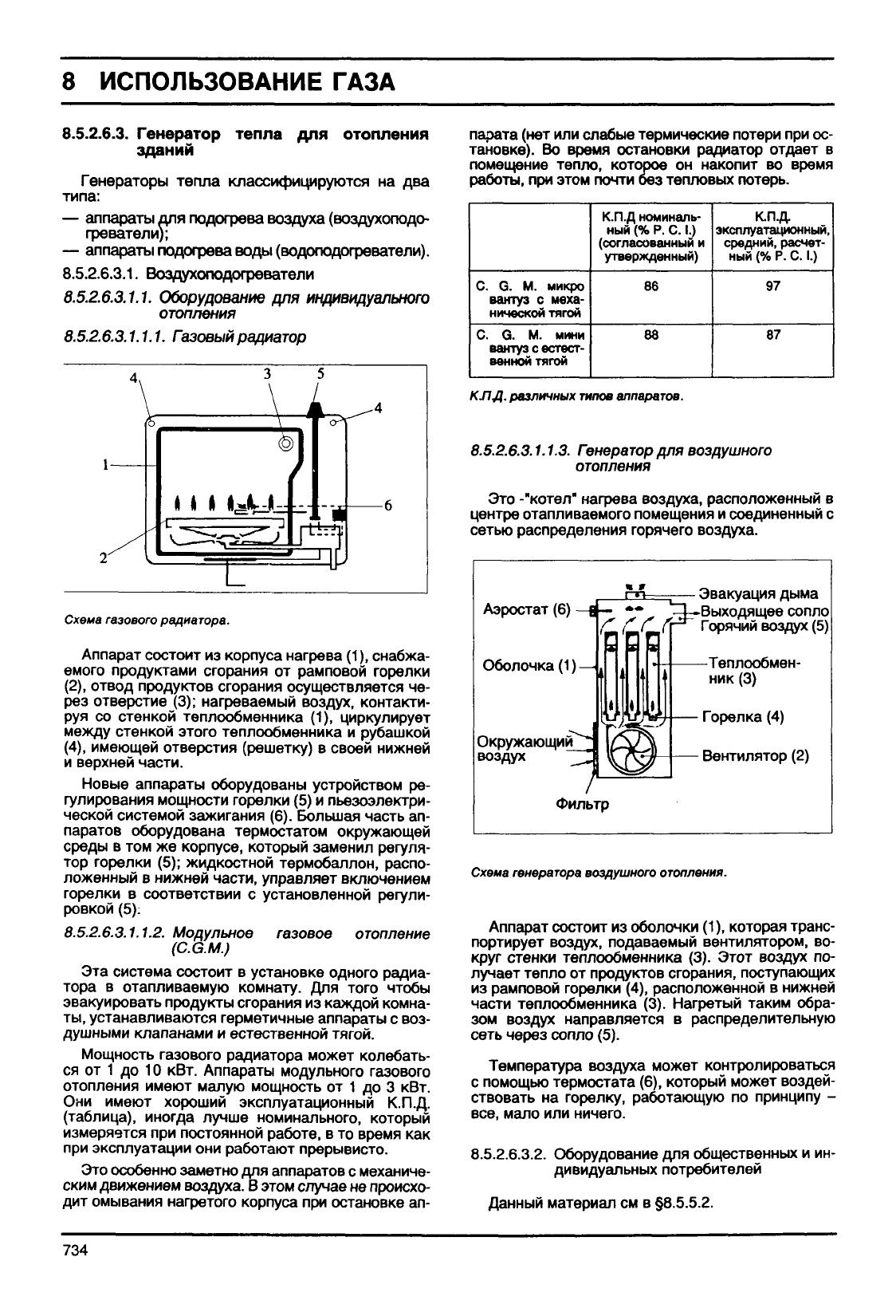

Аппарат состоит

из

оболочки (1), которая транс-

портирует воздух, подаваемый вентилятором,

во-

круг

стенки теплообменника

(3).

Этот воздух

по-

лучает

тепло

от

продуктов сгорания, поступающих

из

рамповои горелки

(4),

расположенной

нижней

части теплообменника

(3).

Нагретый таким обра-

зом

воздух направляется

распределительную

сеть через сопло

(5).

Температура воздуха может контролироваться

с помощью термостата (6), который может воздей-

ствовать

на

горелку, работающую

по

принципу

все,

мало

или

ничего.

8.5.2.6.3.2. Оборудование

для

общественных

и ин-

дивидуальных

потребителей

Данный материал

см в

§8.5.5.2.

734
