ИСПОЛЬЗОВАНИЕ

ГАЗА

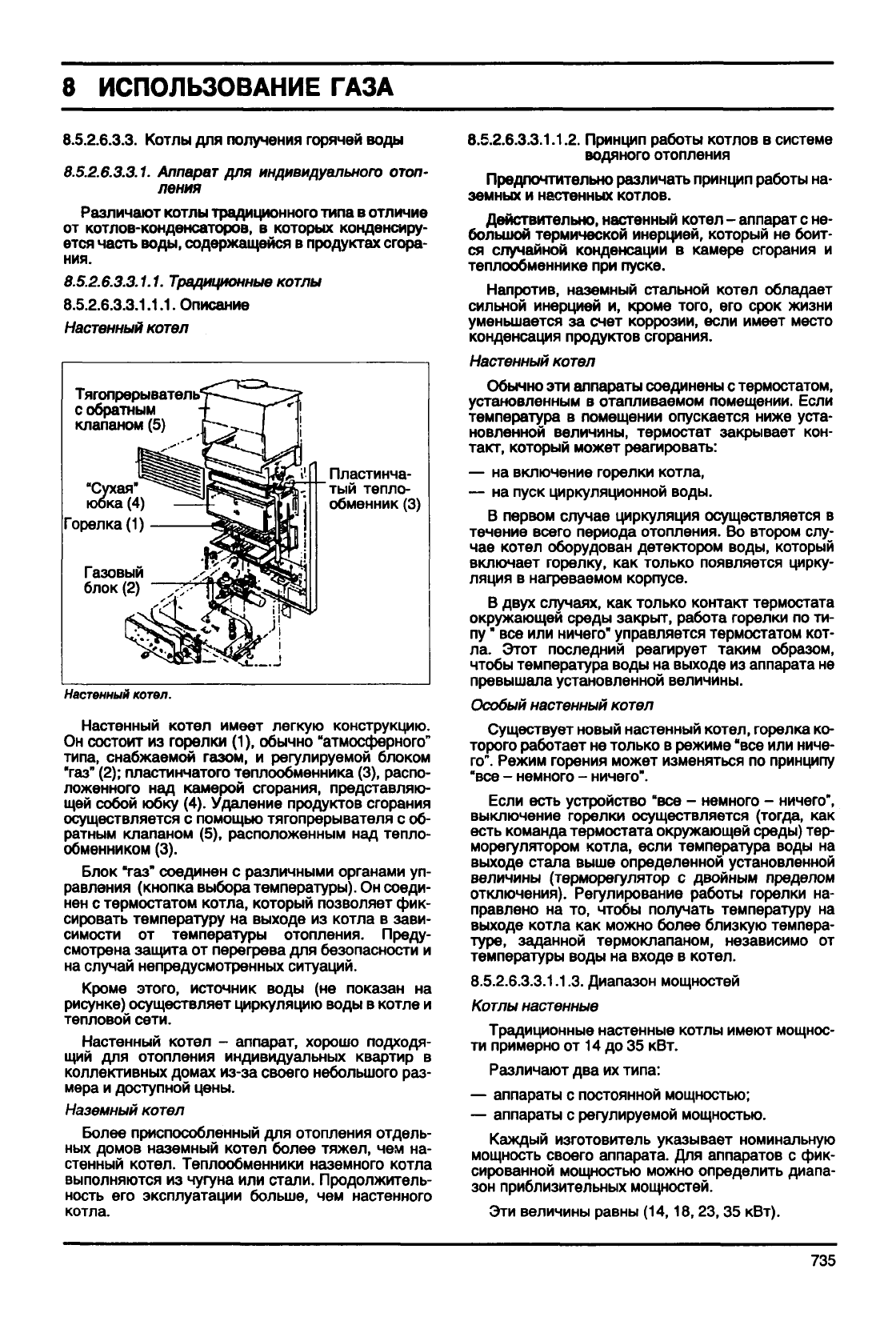

8.5.2.6.3.3.

Котлы

для

получения горячей

воды

8.5.2.6.3.3.1.

Аппарат

для

индивидуального

отоп-

ления

Различают

котлы

традиционного типа

отличие

от котлов-конденсаторов,

которых конденсиру-

ется часть воды, содержащейся

продуктах сгора-

ния.

8.5.2.6.3.3.1.1.

Традиционные

котлы

8.5.2.6.3.3.1.1.1.

Описание

Настенный

котел

Газовый

блок (2)

Тягол рерыватель'

с обратным

клапаном

(5)

"Сухая"

юбка

(4)

Горелка (1)

Пластинча-

тый тепло-

обменник

(3)

Настенный

котел.

Настенный котел имеет легкую конструкцию.

Он состоит

из

горелки (1),

обычно

"атмосферного"

типа,

снабжаемой

газом,

регулируемой блоком

"газ" (2);

пластинчатого теплообменника

(3),

распо-

ложенного

над

камерой сгорания, представляю-

щей

собой юбку (4). Удаление продуктов сгорания

осуществляется

помощью тягопрерывателя

с об-

ратным клапаном (5), расположенным

над

тепло-

обменником (3).

Блок "газ" соединен

различными органами

уп-

равления (кнопка

выбора

температуры).

Он

соеди-

нен

термостатом котла, который позволяет

фик-

сировать температуру

на

выходе

из

котла

зави-

симости

от

температуры отопления. Преду-

смотрена защита

от

перегрева

для

безопасности

на случай непредусмотренных ситуаций.

Кроме

этого, источник

воды

(не

показан

на

рисунке) осуществляет циркуляцию

воды

котле

тепловой

сети.

Настенный котел

аппарат, хорошо подходя-

щий

для

отопления

индивидуальных

квартир

коллективных домах

из-за

своего небольшого раз-

мера

доступной цены.

Наземный

котел

Более приспособленный

для

отопления отдель-

ных домов наземный котел более тяжел,

чем на-

стенный котел. Теплообменники наземного котла

выполняются

из

чугуна

или

стали. Продолжитель-

ность

его

эксплуатации больше,

чем

настенного

котла.

8.5.2.6.3.3.1.1.2.

Принцип работы котлов

системе

водяного отопления

Предпочтительно различать принцип работы

на-

земных

настенных котлов.

Действительно, настенный котел

аппарат

не-

большой термической инерцией, который

не

боит-

ся случайной конденсации

камере сгорания

теплообменнике при пуске.

Напротив, наземный стальной котел обладает

сильной инерцией

и,

кроме того,

его

срок жизни

уменьшается

за

счет коррозии, если имеет место

конденсация продуктов сгорания.

Настенный

котел

Обычно

эти аппараты соединены

термостатом,

установленным

отапливаемом помещении. Если

температура

помещении опускается ниже уста-

новленной величины, термостат закрывает

кон-

такт,

который может реагировать:

—

на

включение горелки котла,

—

на

пуск циркуляционной воды.

В первом случае циркуляция осуществляется

течение всего периода отопления.

Во

втором

слу-

чае котел оборудован детектором воды, который

включает горелку,

как

только

появляется цирку-

ляция

нагреваемом корпусе.

двух

случаях,

как

только

контакт термостата

окружающей среды закрыт, работа горелки

по ти-

пу

" все

или ничего" управляется термостатом

кот-

ла.

Этот последний реагирует таким образом,

чтобы

температура

воды

на

выходе

из

аппарата

не

превышала установленной величины.

Особый

настенный

котел

Существует

новый

настенный котел, горелка ко-

торого работает

не

только

режиме "все или ниче-

го".

Режим горения может изменяться

по

принципу

"все

немного

ничего".

Если есть устройство

"все -

немного

ничего",

выключение горелки осуществляется (тогда,

как

есть команда термостата окружающей среды) тер-

морегулятором котла, если температура

воды

на

выходе

стала выше определенной установленной

величины

(терморегулятор

двойным пределом

отключения). Регулирование работы горелки

на-

правлено

на то,

чтобы

получать

температуру

на

выходе

котла

как

можно более близкую темпера-

туре,

заданной термоклапаном, независимо

от

температуры

воды

на

входе

котел.

8.5.2.6.3.3.1.1.3.

Диапазон мощностей

Котлы

настенные

Традиционные настенные

котлы

имеют мощнос-

ти примерно

от

до

кВт.

Различают

два их

типа:

— аппараты

постоянной мощностью;

— аппараты

регулируемой мощностью.

Каждый изготовитель указывает номинальную

мощность своего аппарата.

Для

аппаратов

с фик-

сированной мощностью можно определить диапа-

зон приблизительных мощностей.

Эти

величины

равны

(14,18,23,35

кВт).

735

ИСПОЛЬЗОВАНИЕ

ГАЗА

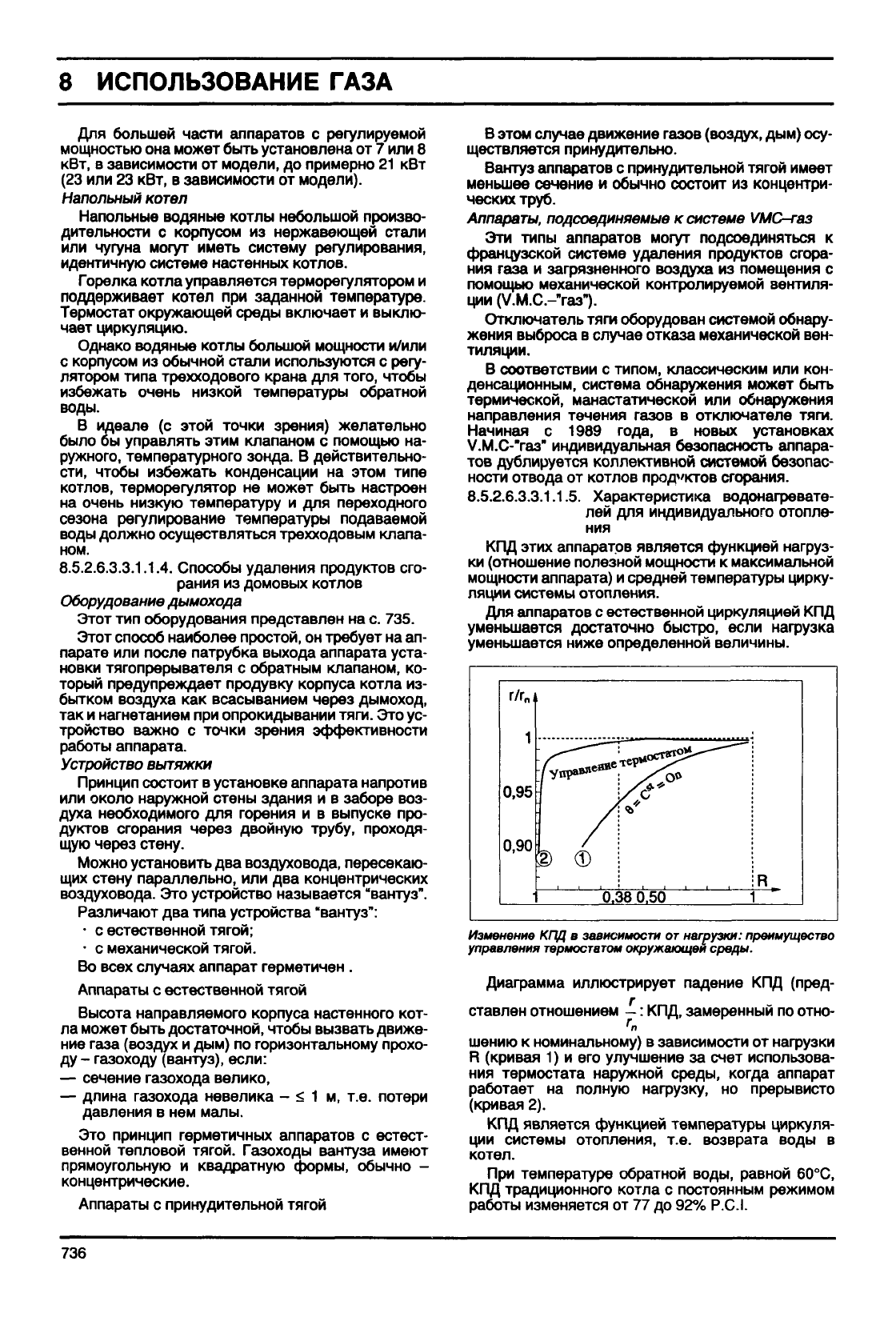

Для большей части аппаратов с регулируемой

мощностью она может

быть

установлена от 7 или 8

кВт, в зависимости от модели, до примерно 21 кВт

(23

или 23 кВт, в зависимости от модели).

Напольный

котел

Напольные

водяные

котлы

небольшой произво-

дительности с корпусом из нержавеющей стали

или чугуна могут иметь систему регулирования,

идентичную системе настенных котлов.

Горелка котла управляется терморегулятором и

поддерживает котел при заданной температуре.

Термостат окружающей среды включает и

выклю-

чает циркуляцию.

Однако

водяные

котлы

большой мощности

и/или

с корпусом из

обычной

стали используются с регу-

лятором типа трехходового крана для того,

чтобы

избежать

очень

низкой температуры обратной

воды.

В идеале (с этой точки зрения) желательно

было

бы

управлять

этим клапаном с помощью на-

ружного, температурного зонда. В действительно-

сти,

чтобы

избежать конденсации на этом типе

котлов, терморегулятор не может

быть

настроен

на

очень

низкую температуру и для переходного

сезона

регулирование температуры подаваемой

воды

должно осуществляться трехходовым клапа-

ном.

8.5.2.6.3.3.1.1.4.

Способы удаления продуктов сго-

рания из домовых котлов

Оборудование дымохода

Этот тип оборудования представлен на с. 735.

Этот способ наиболее простой, он требует на ап-

парате

или после патрубка

выхода

аппарата уста-

новки тягопрерывателя с обратным клапаном, ко-

торый предупреждает продувку корпуса котла из-

бытком воздуха как всасыванием через дымоход,

так

и нагнетанием при опрокидывании тяги. Это ус-

тройство важно с точки зрения эффективности

работы аппарата.

Устройство

вытяжки

Принцип состоит в установке аппарата напротив

или около наружной стены здания и в заборе воз-

духа необходимого для горения и в выпуске про-

дуктов сгорания через двойную трубу, проходя-

щую через стену.

Можно

установить два воздуховода, пересекаю-

щих стену параллельно, или два концентрических

воздуховода. Это устройство называется "вантуз".

Различают два типа устройства "вантуз":

- с естественной тягой;

• с механической тягой.

Во всех случаях аппарат герметичен .

Аппараты с естественной тягой

Высота направляемого корпуса настенного кот-

ла может

быть

достаточной,

чтобы

вызвать

движе-

ние

газа

(воздух и дым) по горизонтальному прохо-

ду - газоходу (вантуз), если:

— сечение газохода велико,

— длина газохода невелика - < 1 м, т.е. потери

давления в нем малы.

Это принцип герметичных аппаратов с естест-

венной тепловой тягой. Газоходы вантуза имеют

прямоугольную и квадратную формы,

обычно

концентрические.

Аппараты с принудительной тягой

В этом случае движение газов (воздух, дым) осу-

ществляется принудительно.

Вантуз аппаратов с принудительной тягой имеет

меньшее сечение и

обычно

состоит из концентри-

ческих труб.

Аппараты,

подсоединяемые к

системе

VMC-газ

Эти

типы

аппаратов могут подсоединяться к

французской системе удаления продуктов сгора-

ния

газа

и загрязненного воздуха из помещения с

помощью механической контролируемой вентиля-

ции

(У.М.С.-"газ").

Отключатель тяги оборудован системой обнару-

жения

выброса

в случае отказа механической вен-

тиляции.

В соответствии с типом, классическим или кон-

денсационным, система обнаружения может

быть

термической,

манастатической или обнаружения

направления течения газов в отключателе тяги.

Начиная с 1989 года, в

новых

установках

V.M.C-'газ"

индивидуальная безопасность аппара-

тов дублируется коллективной системой безопас-

ности отвода от котлов продуктов сгорания.

8.5.2.6.3.3.1.1.5.

Характеристика водонагревате-

лей для индивидуального отопле-

ния

КПД

этих аппаратов является функцией нагруз-

ки

(отношение полезной мощности к максимальной

мощности аппарата) и средней температуры цирку-

ляции системы отопления.

Для аппаратов с естественной циркуляцией КПД

уменьшается достаточно быстро, если нагрузка

уменьшается ниже определенной величины.

Изменение

КПД в

зависимости

от нагрузки:

преимущество

управления

термостатом

окружающей среды.

Диаграмма

иллюстрирует падение КПД (пред-

ставлен отношением —: КПД, замеренный по отно-

шению к номинальному) в зависимости от нагрузки

R (кривая 1) и его улучшение за счет использова-

ния термостата наружной среды, когда аппарат

работает на полную нагрузку, но прерывисто

(кривая 2).

КПД

является функцией температуры циркуля-

ции системы отопления, т.е. возврата

воды

котел.

При температуре обратной воды, равной 60°С,

КПД

традиционного котла с постоянным режимом

работы изменяется от 77 до 92% P.C.I.

736

ИСПОЛЬЗОВАНИЕ

ГАЗА

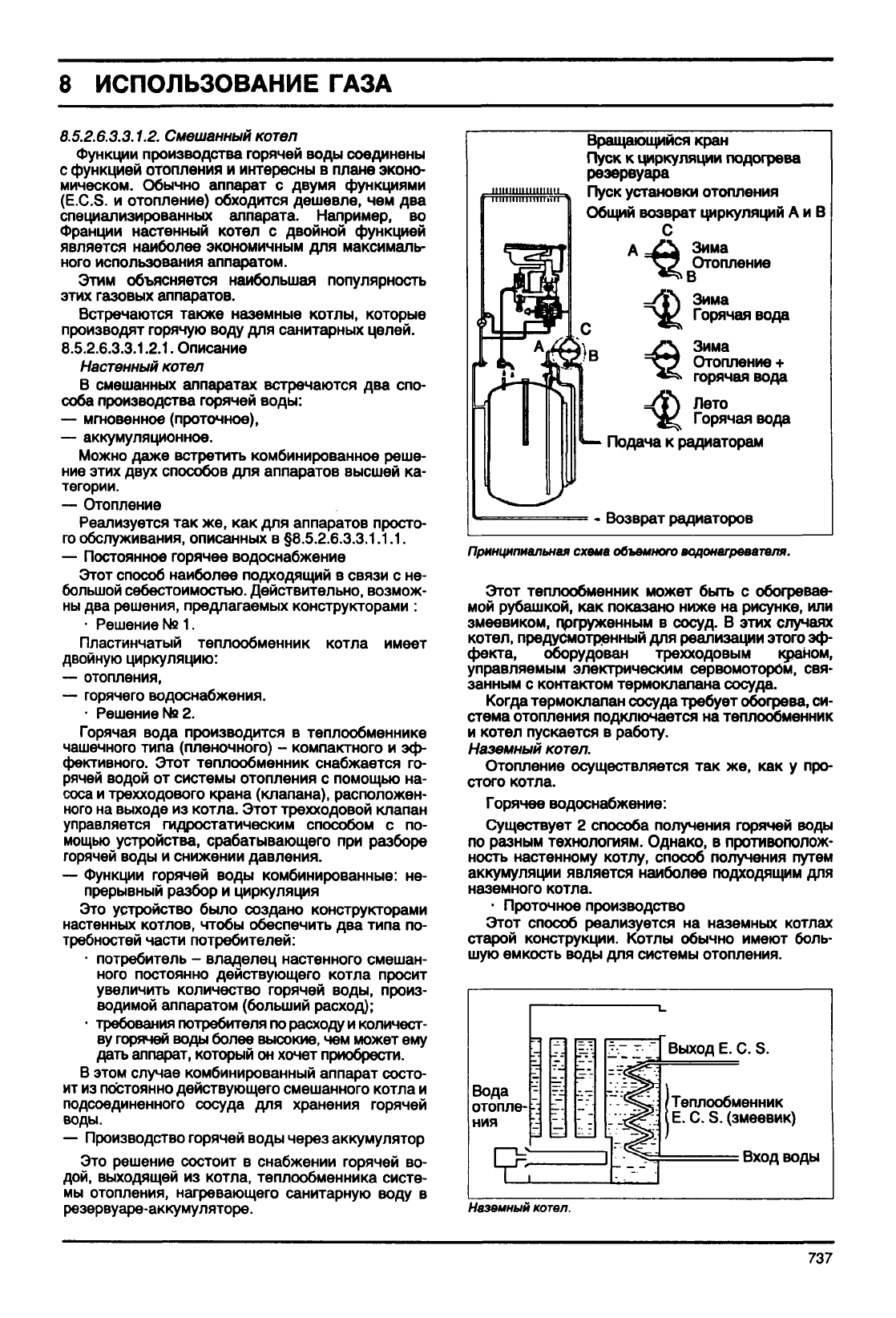

8.5.2.6.3.3.1.2.

Смешанный

котел

Функции производства горячей

воды

соединены

функцией отопления

интересны

плане эконо-

мическом.

Обычно

аппарат

двумя функциями

(E.C.S.

отопление) обходится дешевле,

чем два

специализированных аппарата. Например,

во

Франции

настенный котел

двойной функцией

является

наиболее экономичным

для

максималь-

ного использования аппаратом.

Этим

объясняется

наибольшая

популярность

этих газовых аппаратов.

Встречаются также наземные котлы, которые

производят

горячую

воду

для

санитарных целей.

8.5.2.6.3.3.1.2.1.

Описание

Настенный

котел

В смешанных аппаратах встречаются

два спо-

соба производства горячей

воды:

—

мгновенное (проточное),

—

аккумуляционное.

Можно

даже встретить комбинированное

реше-

ние

этих

двух

способов

для

аппаратов высшей

ка-

тегории.

—

Отопление

Реализуется

так

же,

как для

аппаратов просто-

го

обслуживания,

описанных

§8.5.2.6.3.3.1.1.1.

—

Постоянное горячее водоснабжение

Этот способ наиболее подходящий

связи

с не-

большой

себестоимостью. Действительно, возмож-

ны

два

решения, предлагаемых конструкторами

•

Решение

№ 1.

Вращающийся

кран

Пуск

циркуляции подогрева

резервуара

Пуск установки отопления

Общий возврат циркуляции

А и В

Зима

Отопление

Зима

^ _

Горячая

вода

А^^

/"S

Зима

гп

|р

=?*ч Отопление+

горячая вода

Лето

Горячая

вода

L—

Подача

радиаторам

•

Возврат радиаторов

Пластинчатый теплообменник котла имеет

двойную

циркуляцию:

—

отопления,

—

горячего водоснабжения.

•

Решение №2.

Горячая

вода производится

теплообменнике

чашечного типа (пленочного)

компактного

и эф-

фективного. Этот теплообменник снабжается

го-

рячей водой

от

системы отопления

помощью

на-

соса

трехходового крана (клапана), расположен-

ного

на

выходе

из

котла. Этот трехходовой клапан

управляется гидростатическим способом

с по-

мощью устройства, срабатывающего

при

разборе

горячей

воды

снижении давления.

—

Функции горячей

воды

комбинированные:

не-

прерывный

разбор

циркуляция

Это устройство

было

создано конструкторами

настенных котлов,

чтобы

обеспечить

два

типа

по-

требностей части потребителей:

•

потребитель

владелец настенного смешан-

ного постоянно действующего котла просит

увеличить

количество горячей

воды,

произ-

водимой аппаратом (больший расход);

•

требования потребителя

по

расходу

количест-

ву горячей

воды

более высокие, чем может ему

дать аппарат, который

он

хочет приобрести.

В этом случае комбинированный аппарат состо-

ит из постоянно действующего смешанного котла

подсоединенного сосуда

для

хранения горячей

воды.

—

Производство горячей

воды

через аккумулятор

Это решение состоит

снабжении горячей

во-

дой,

выходящей

из

котла, теплообменника систе-

мы отопления, нагревающего санитарную

воду

резервуаре-аккумуляторе.

Наземный

котел.

Принципиальная

схема

объемного

водонагревателя.

Этот теплообменник может

быть

обогревае-

мой

рубашкой,

как

показано ниже

на

рисунке,

или

змеевиком,

погруженным

сосуд.

этих

случаях

котел,

предусмотренный

для

реализации этого эф-

фекта,

оборудован трехходовым краном,

управляемым электрическим сервомотором,

свя-

занным

контактом термоклапана сосуда.

Когда

термоклапан сосуда требует обогрева, си-

стема

отопления подключается

на

теплообменник

котел пускается

работу.

Наземный

котел.

Отопление осуществляется

так же, как у про-

стого котла.

Горячее водоснабжение:

Существует

способа получения горячей

воды

по разным технологиям. Однако,

противополож-

ность

настенному котлу, способ получения путем

аккумуляции

является

наиболее подходящим

для

наземного

котла.

•

Проточное производство

Этот способ реализуется

на

наземных котлах

старой конструкции.

Котлы

обычно

имеют

боль-

шую емкость

воды

для

системы отопления.

Вода

отопле-

ния

Выход

Е. С. S.

Теплообменник

Е.

С. S.

(змеевик)

Вход

воды

737

ИСПОЛЬЗОВАНИЕ

ГАЗА

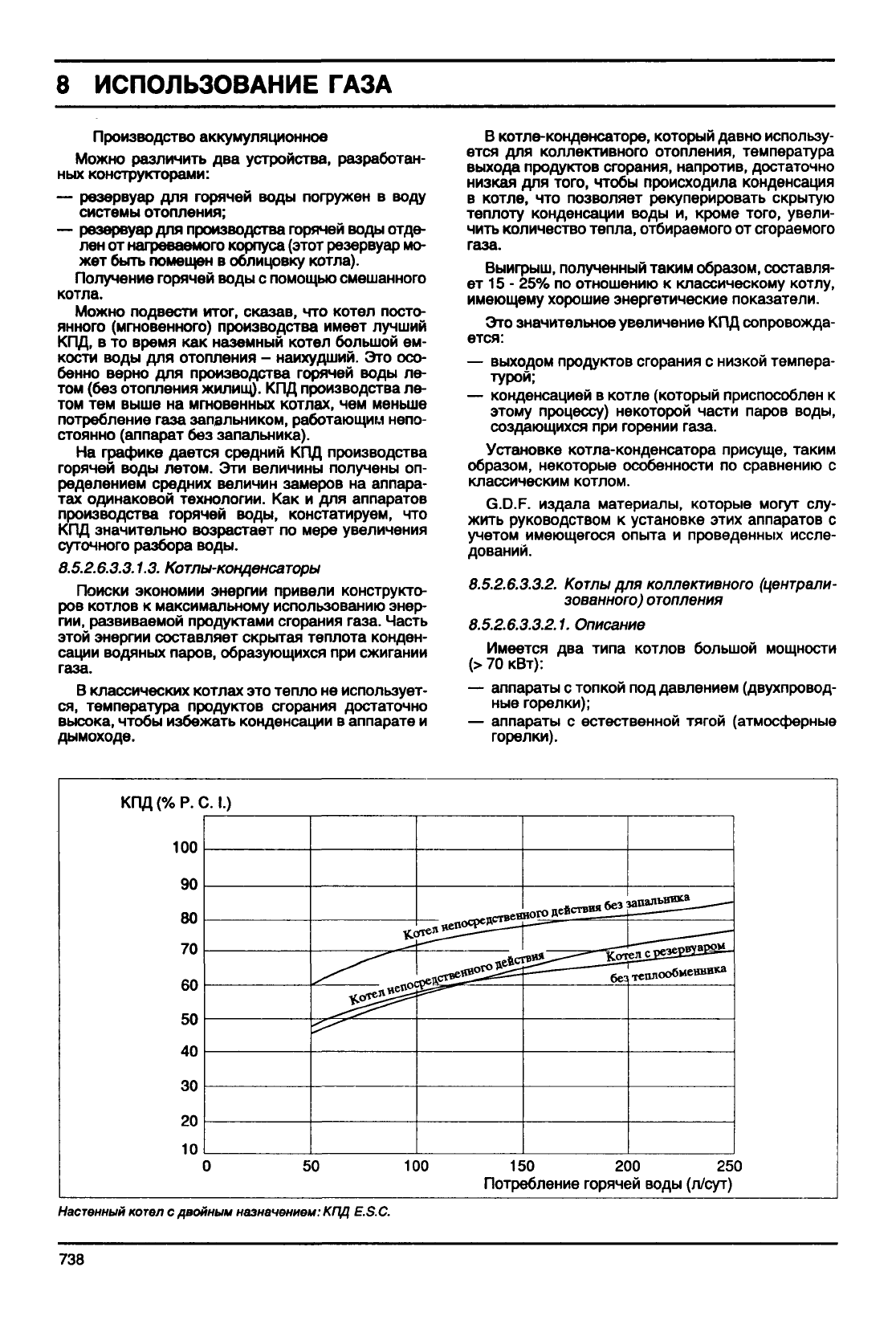

Производство аккумуляционное

Можно различить

два

устройства, разработан-

ных конструкторами:

— резервуар

для

горячей воды погружен

воду

системы отопления;

— резервуар для производства горячей воды отде-

лен

от

нагреваемого корпуса (этот резервуар мо-

жет

быть

помещен

облицовку котла).

Получение

горячей воды

помощью смешанного

котла.

Можно подвести итог, сказав,

что

котел посто-

янного (мгновенного) производства имеет лучший

КПД,

в то

время

как

наземный котел большой ем-

кости

воды

для

отопления

наихудший.

Это

осо-

бенно верно

для

производства горячей воды

ле-

том (без отопления жилищ). КПД производства ле-

том тем выше

на

мгновенных котлах,

чем

меньше

потребление газа запальником, работающим непо-

стоянно (аппарат без запальника).

На графике дается средний КПД производства

горячей воды летом.

Эти

величины

получены

оп-

ределением средних величин замеров

на

аппара-

тах одинаковой технологии.

Как и для

аппаратов

производства горячей воды, констатируем,

что

КПД

значительно возрастает

по

мере увеличения

суточного разбора воды.

8.5.2.6.3.3.1.3.

Котлы-конденсаторы

Поиски экономии энергии привели конструкто-

ров котлов

максимальному использованию энер-

гии,

развиваемой продуктами сгорания газа.

Часть

этой энергии составляет скрытая теплота конден-

сации водяных паров, образующихся при сжигании

газа.

В классических котлах это тепло

не

использует-

ся,

температура продуктов сгорания достаточно

высока,

чтобы

избежать конденсации

аппарате

дымоходе.

В котле-конденсаторе, который давно использу-

ется

для

коллективного отопления, температура

выхода

продуктов сгорания, напротив, достаточно

низкая

для

того,

чтобы

происходила конденсация

в котле,

что

позволяет рекуперировать скрытую

теплоту конденсации воды

и,

кроме того, увели-

чить количество тепла, отбираемого

от

сгораемого

газа.

Выифыш, полученный таким образом, составля-

ет

15 -

25%

по

отношению

классическому котлу,

имеющему хорошие энергетические показатели.

Это значительное увеличение КПД сопровожда-

ется:

— выходом продуктов сгорания

низкой темпера-

турой;

— конденсацией

котле (который приспособлен

этому процессу) некоторой части паров воды,

создающихся при горении газа.

Установке котла-конденсатора присуще, таким

образом,

некоторые особенности

по

сравнению

классическим котлом.

G.D.F.

издала материалы, которые могут

слу-

жить руководством

установке этих аппаратов

учетом имеющегося опыта

проведенных иссле-

дований.

8.5.2.6.3.3.2.

Котлы

для

коллективного

(централи-

зованного)

отопления

8.5.2.6.3.3.2.1.

Описание

Имеется

два

типа котлов большой мощности

кВт):

— аппараты

топкой под давлением (двухпровод-

ные горелки);

— аппараты

естественной тягой (атмосферные

горелки).

КПД

(% Р. С. I.)

100

пгтвен

без

•

"ТГрпцуяроМ.

теплообменника

50 100

150 200 250

Потребление горячей

воды

(л/сут)

Настенный

котел

двойным

назначением: КПД

E.S.C.

738

ИСПОЛЬЗОВАНИЕ

ГАЗА

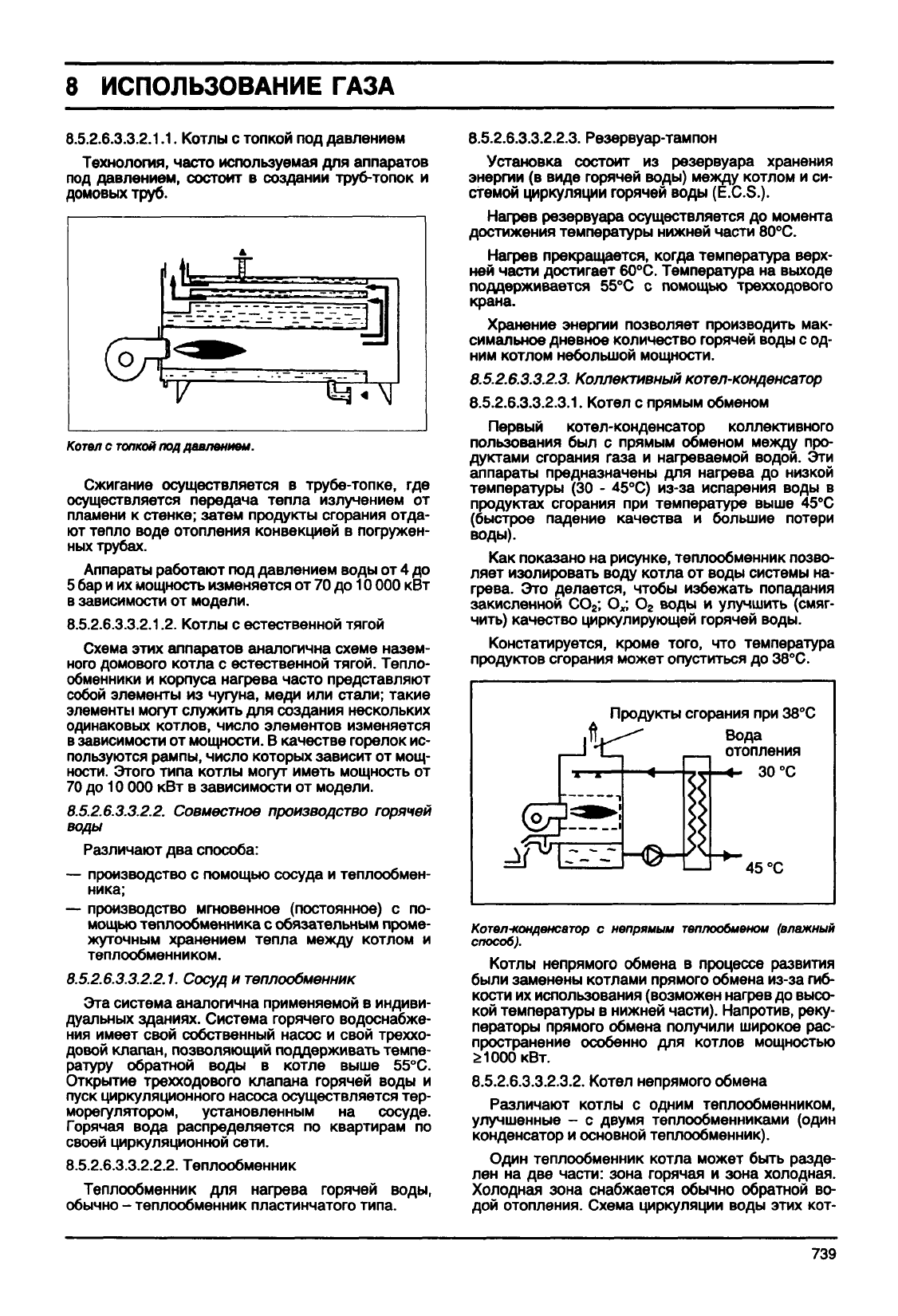

8.5.2.6.3.3.2.1.1.

Котлы

с топкой под давлением

Технология, часто используемая для аппаратов

под давлением, состоит в создании труб-топок и

домовых

труб.

Котел

топкой

под

давлением.

Сжигание осуществляется в трубе-топке, где

осуществляется передача тепла излучением от

пламени к стенке;

затем

продукты сгорания отда-

ют тепло воде отопления конвекцией в погружен-

ных трубах.

Аппараты

работают под давлением

воды

от 4 до

бар и их мощность изменяется от 70 до 10 000 кВт

в зависимости от модели.

8.5.2.6.3.3.2.1.2.

Котлы

с естественной тягой

Схема этих аппаратов аналогична схеме

назем-

ного домового котла с естественной тягой. Тепло-

обменники и корпуса нагрева часто представляют

собой элементы из чугуна, меди или стали; такие

элементы могут служить для создания нескольких

одинаковых

котлов,

число

элементов изменяется

в зависимости от мощности. В качестве горелок ис-

пользуются

рампы,

число

которых

зависит от мощ-

ности. Этого типа

котлы

могут иметь мощность от

до 10 000 кВт в зависимости от модели.

8.5.2.6.3.3.2.2.

Совместное

производство

горячей

воды

Различают два способа:

— производство с помощью сосуда и теплообмен-

ника;

— производство мгновенное (постоянное) с по-

мощью теплообменника с обязательным проме-

жуточным

хранением тепла между котлом и

теплообменником.

8.5.2.6.3.3.2.2.1.

Сосуд

теплообменник

Эта

система аналогична применяемой в индиви-

дуальных

зданиях. Система горячего водоснабже-

ния имеет свой собственный насос и свой треххо-

довой клапан, позволяющий поддерживать

темпе-

ратуру обратной

воды

в котле

выше

55°С.

Открытие трехходового клапана горячей

воды

пуск циркуляционного насоса осуществляется тер-

морегулятором, установленным на сосуде.

Горячая

вода распределяется по квартирам по

своей циркуляционной

сети.

8.5.2.6.3.3.2.2.2.

Теплообменник

Теплообменник для нагрева горячей

воды,

обычно

- теплообменник пластинчатого типа.

8.5.2.6.3.3.2.2.3.

Резервуар-тампон

Установка состоит из резервуара хранения

энергии

(в виде горячей

воды)

между котлом и си-

стемой

циркуляции горячей

воды

(E.C.S.).

Нагрев резервуара осуществляется до момента

достижения температуры нижней части 80°С.

Нагрев прекращается, когда температура верх-

ней части достигает 60°С. Температура на

выходе

поддерживается 55°С с помощью трехходового

крана.

Хранение энергии позволяет производить мак-

симальное дневное количество горячей

воды

с од-

ним котлом небольшой мощности.

8.5.2.6.3.3.2.3.

Коллективный

котел-конденсатор

8.5.2.6.3.3.2.3.1.

Котел с прямым обменом

Первый

котел-конденсатор коллективного

пользования

был с прямым обменом между про-

дуктами сгорания

газа

и нагреваемой водой. Эти

аппараты предназначены для нагрева до низкой

температуры (30 - 45°С)

из-за

испарения

воды

продуктах сгорания при температуре

выше

45°С

(быстрое падение качества и большие потери

воды).

Как

показано на рисунке, теплообменник позво-

ляет изолировать

воду

котла от

воды

системы на-

грева.

Это делается,

чтобы

избежать попадания

закисленной СО

; О

воды

улучшить

(смяг-

чить)

качество циркулирующей горячей

воды.

Констатируется, кроме того, что температура

продуктов сгорания может опуститься до 38°С.

Продукты сгорания при 38°С

Вода

отопления

°С

Котел-конденсатор

с непрямым

теплообменом

(влажный

способ).

Котлы

непрямого обмена в процессе развития

были

заменены котлами прямого обмена

из-за

гиб-

кости их использования (возможен нагрев до

высо-

кой температуры в нижней части). Напротив, реку-

ператоры прямого обмена

получили

широкое рас-

пространение особенно для

котлов

мощностью

£1000

кВт.

8.5.2.6.3.3.2.3.2.

Котел непрямого обмена

Различают

котлы

с одним теплообменником,

улучшенные - с двумя теплообменниками (один

конденсатор и основной теплообменник).

Один теплообменник котла может

быть

разде-

лен на две части: зона горячая и зона холодная.

Холодная зона снабжается

обычно

обратной во-

дой отопления. Схема циркуляции

воды

этих кот-

739

ИСПОЛЬЗОВАНИЕ

ГАЗА

одним теплообменником

Воздух

Продукты сгорания

. v . А

или С двумя теплообменниками

Вода

отопления

65° С

ия

50° С

'0 0 В В'

53° С

65° С

Воздух

85° С

7<ГС

Продукты сгорания

53° С

Вода отопления

52«С

50° С

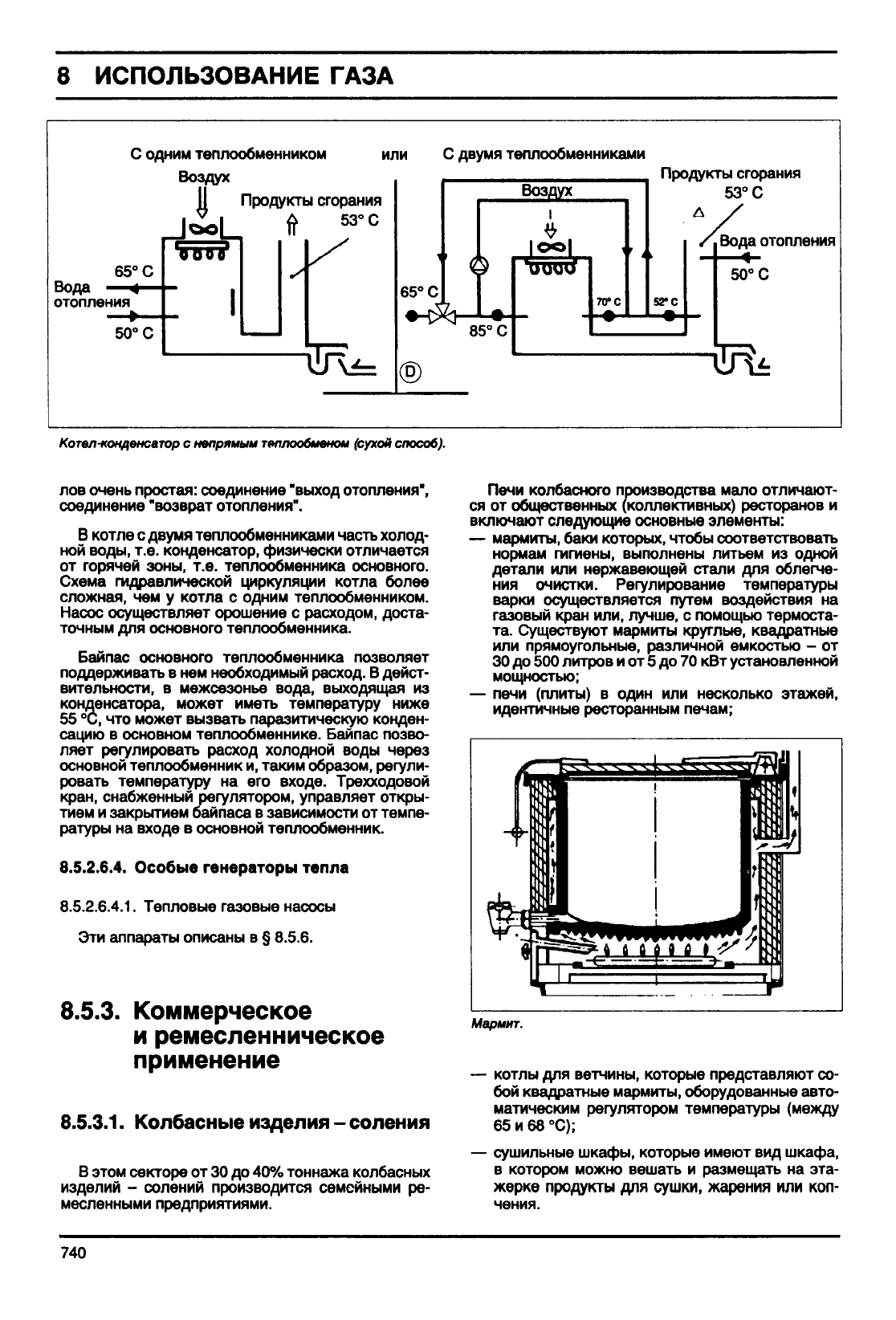

Котвл-кондвнсатор

непрямым

теплообменом

(сухой способ).

лов очень простая: соединение "выход отопления",

соединение"возврат отопления".

В котле с двумя теплообменниками часть холод-

ной воды, т.е. конденсатор, физически отличается

от горячей зоны, т.е. теплообменника основного.

Схема

гидравлической циркуляции котла более

сложная, чем у котла с одним теплообменником.

Насос осуществляет орошение с расходом, доста-

точным для основного теплообменника.

Байпас основного теплообменника позволяет

поддерживать в нем необходимый расход. В дейст-

вительности, в межсезонье вода,

выходящая

из

конденсатора, может иметь температуру ниже

55 °С, что может вызвать паразитическую конден-

сацию в основном теплообменнике. Байпас позво-

ляет

регулировать расход холодной воды через

основной теплообменник и, таким образом, регули-

ровать температуру на его входе. Трехходовой

кран,

снабженный регулятором, управляет откры-

тием и закрытием байпаса в зависимости от темпе-

ратуры на входе в основной теплообменник.

8.5.2.6.4.

Особые генераторы тепла

8.5.2.6.4.1.

Тепловые

газовые насосы

Эти аппараты описаны в § 8.5.6.

8.5.3.

Коммерческое

ремесленническое

применение

8.5.3.1.

Колбасные изделия - соления

В этом секторе от 30 до 40% тоннажа колбасных

изделий - солений производится семейными ре-

месленными предприятиями.

Печи

колбасного производства мало отличают-

ся от общественных (коллективных) ресторанов и

включают следующие основные элементы:

— мармиты, баки которых,

чтобы

соответствовать

нормам

гигиены,

выполнены литьем из одной

детали

или нержавеющей стали для облегче-

ния очистки. Регулирование температуры

варки осуществляется путем воздействия на

газовый кран или, лучше, с помощью термоста-

та. Существуют мармиты круглые, квадратные

или прямоугольные, различной емкостью - от

30 до 500 литров и от 5 до 70 кВт установленной

мощностью;

— печи (плиты) в один или несколько этажей,

идентичные ресторанным печам;

Мармит.

котлы для ветчины, которые представляют со-

бой квадратные мармиты, оборудованные авто-

матическим регулятором температуры (между

65 и 68 °С);

сушильные шкафы, которые имеют вид шкафа,

в котором можно вешать и размещать на эта-

жерке продукты для

сушки,

жарения или коп-

чения.

740

ИСПОЛЬЗОВАНИЕ

ГАЗА

^В

^Ш

Дымоход

Старжни

для под*

продукта»

Опоры

для палок

Ящик

для опилок

Горшка

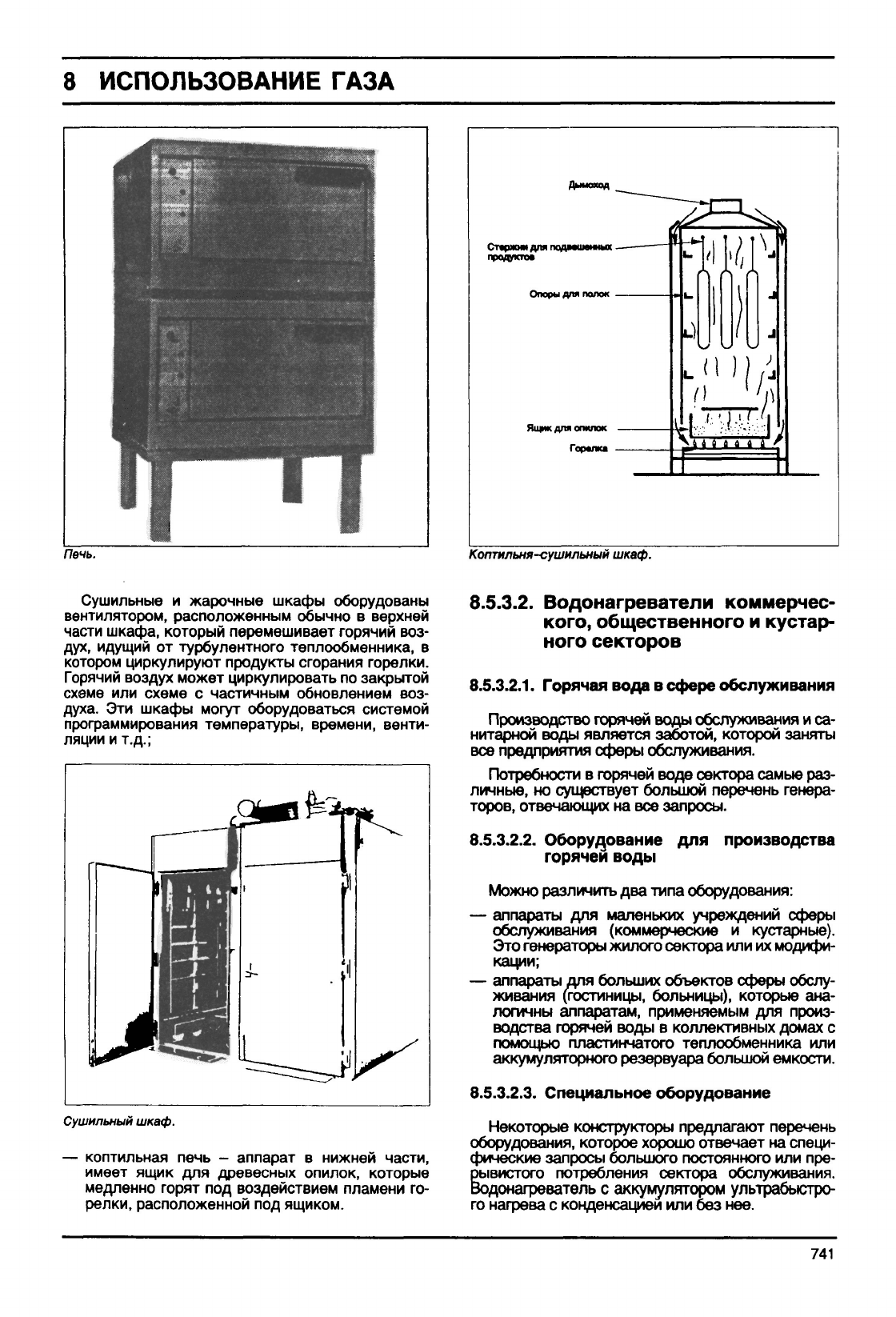

Печь.

Коптильня-сушильный

шкаф.

Сушильные

и жарочные

шкафы

оборудованы

вентилятором, расположенным обычно в верхней

части шкафа, который перемешивает горячий воз-

дух, идущий от турбулентного теплообменника, в

котором

циркулируют продукты сгорания горелки.

Горячий воздух может циркулировать по закрытой

схеме или схеме с частичным обновлением воз-

духа. Эти

шкафы

могут оборудоваться системой

программирования

температуры, времени, венти-

ляции и т.д.;

Сушильный

шкаф.

— коптильная печь - аппарат в нижней части,

имеет ящик для древесных опилок, которые

медленно горят под воздействием пламени го-

релки,

расположенной под ящиком.

8.5.3.2.

Водонагреватели

коммерчес-

кого,

общественного и кустар-

ного

секторов

8.5.3.2.1.

Горячая вода в сфере обслуживания

Производство горячей воды обслуживания и са-

нитарной воды

является

заботой, которой заняты

все предприятия сферы обслуживания.

Потребности в горячей воде сектора самые раз-

личные, но существует большой перечень генера-

торов,

отвечающих на все запросы.

8.5.3.2.2.

Оборудование

горячей

воды

для производства

Можно

различить два типа оборудования:

— аппараты для маленьких учреждений сферы

обслуживания (коммерческие и кустарные).

Это генераторы жилого сектора или их модифи-

кации;

— аппараты для больших объектов сферы обслу-

живания (гостиницы, больницы), которые ана-

логичны аппаратам, применяемым для

произ-

водства горячей воды в коллективных домах с

помощью пластинчатого теплообменника или

аккумуляторного резервуара большой емкости.

8.5.3.2.3.

Специальное оборудование

Некоторые конструкторы предлагают перечень

оборудования, которое хорошо отвечает на

специ-

фические запросы большого постоянного или пре-

рывистого

потребления сектора обслуживания.

Водонагреватель с аккумулятором ультрабыстро-

го

нагрева с конденсацией или без нее.

741

ИСПОЛЬЗОВАНИЕ

ГАЗА

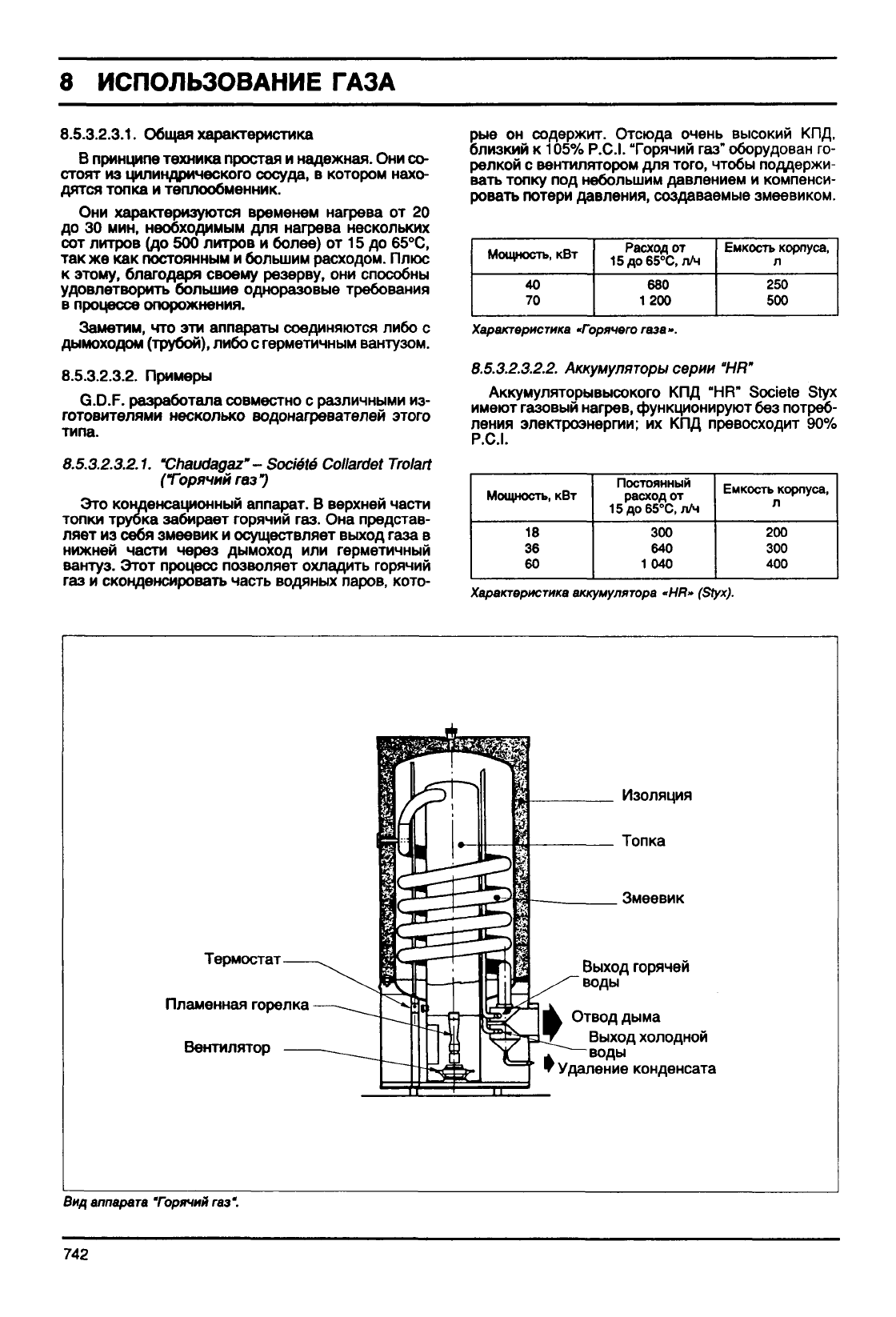

8.5.3.2.3.1.

Общая характеристика

В принципе техника простая и надежная. Они со-

стоят из цилиндрического сосуда, в котором нахо-

дятся толка и теплообменник.

Они характеризуются временем нагрева от 20

до 30 мин, необходимым для нагрева нескольких

сот литров (до 500 литров и более) от 15 до 65°С,

так

же как постоянным и большим расходом. Плюс

этому, благодаря своему резерву, они способны

удовлетворить большие одноразовые требования

в процессе опорожнения.

Заметим,

что эти аппараты соединяются либо с

дымоходом (трубой), либо с герметичным вантузом.

8.5.3.2.3.2.

Примеры

G.D.F. разработала совместно с различными из-

готовителями несколько водонагревателей этого

типа.

8.5.3.2.3.2.1.

"Chaudagaz"- Societe Collardet Trolart

(Торячий газ")

Это

конденсационный аппарат. В верхней части

топки трубка забирает горячий газ. Она представ-

ляет из себя змеевик и осуществляет

выход

газа

нижней

части через дымоход или герметичный

вантуз. Этот процесс позволяет охладить горячий

газ

и сконденсировать часть

водяных

паров, кото-

рые он содержит. Отсюда

очень

высокий КПД,

близкий к

105%

P.C.I. "Горячий газ" оборудован го-

релкой с вентилятором для того,

чтобы

поддержи-

вать

топку под небольшим давлением и компенси-

ровать

потери давления, создаваемые змеевиком.

Мощность,

кВт

Расход

от

15до65°С,л/ч

680

1200

Емкость корпуса,

250

500

Характеристика

-Горячего

газа».

8.5.3.2.3.2.2.

Аккумуляторы

серии °HR"

Аккумуляторывысокого КПД "HR" Societe Styx

имеют

газовый нагрев, функционируют без потреб-

ления электроэнергии; их КПД превосходит 90%

P.C.I.

Мощность,

кВт

Постоянный

расход

от

15до65°С,л/ч

300

640

1 040

Емкость корпуса,

200

300

400

Характеристика

аккумулятора

«HR»

(Styx).

Термостат-

Пламенная горелка

Вентилятор

Изоляция

Топка

. Змеевик

Выход

горячей

Отвод дыма

Выход

холодной

Гводы

• Удаление конденсата

Вид

аппарата

'Горячий

газ'

742

ИСПОЛЬЗОВАНИЕ

ГАЗА

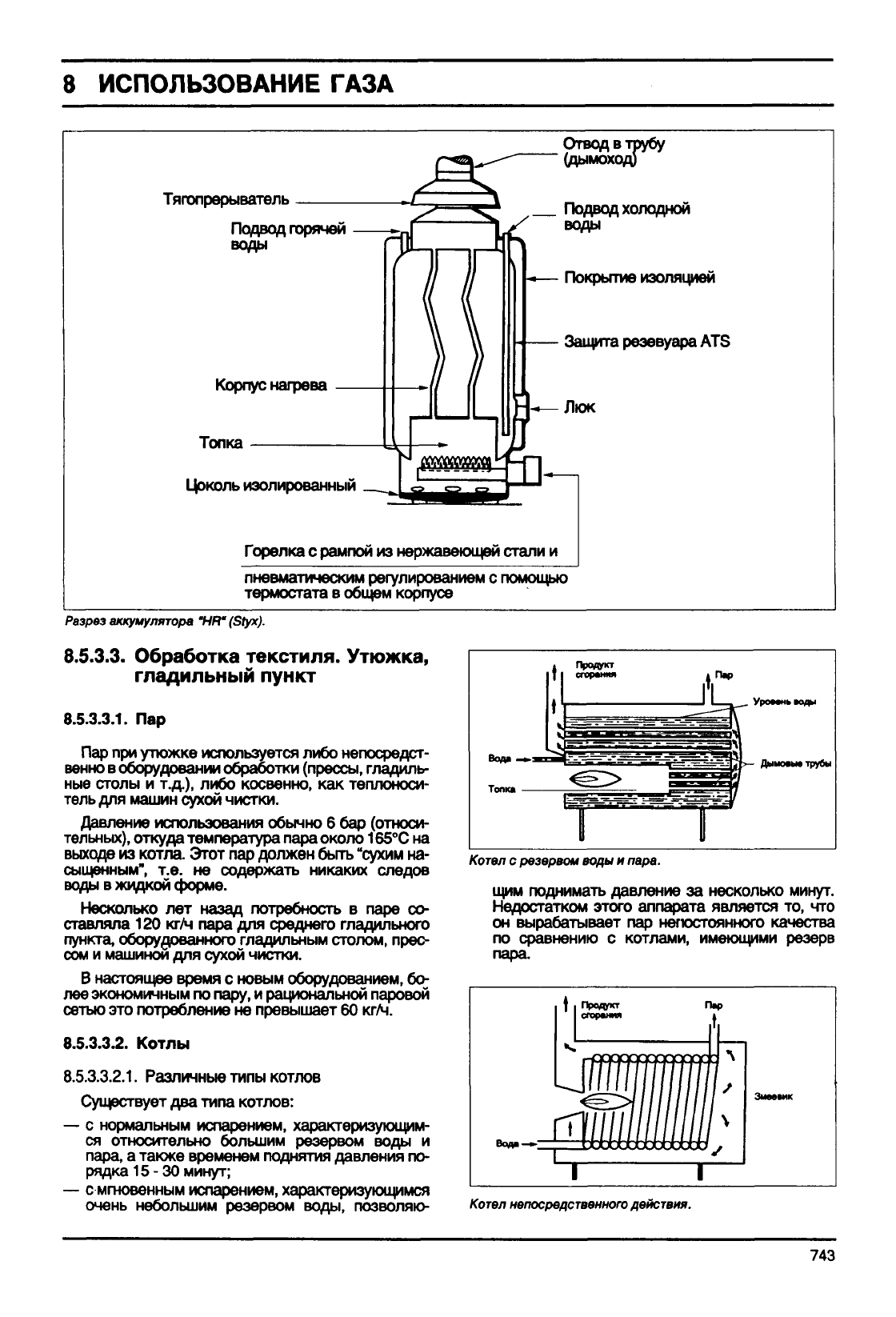

Тягопрерыватель

Подвод горячей

воды

Корпус нагрева

Топка

Цоколь изолированный

Отводвтрубу

(дымоход)

Подвод холодной

воды

Покрытие изоляцией

Защита резевуара ATS

Люк

Горелка с рампой из нержавеющей стали и

пневматическим регулированием с помощью

термостата в общем корпусе

Разрез

аккумулятора

"Ни"

(Styx).

8.5.3.3.

Обработка текстиля. Утюжка,

гладильный пункт

8.5.3.3.1.

Пар

Пар при утюжке используется либо непосредст-

венно в оборудовании обработки (прессы, гладиль-

ные столы и т.д.), либо косвенно, как теплоноси-

тель

для машин сухой чистки.

Давление использования обычно б бар (относи-

тельных),

откуда температура пара около

165°С

на

выходе

из котла. Этот пар должен

быть

"сухим на-

сыщенным", т.е. не содержать никаких следов

воды в жидкой форме.

Несколько лет назад потребность в паре со-

ставляла

120 кг/ч пара для среднего гладильного

пункта, оборудованного гладильным столом, прес-

сом

и машиной для сухой чистки.

В настоящее время с новым оборудованием, бо-

лее экономичным по пару, и рациональной паровой

сетью это потребление не превышает 60 кг/ч.

8.5.3.3.2.

Котлы

8.5.3.3.2.1.

Различные

типы котлов

Существует два типа котлов:

— с нормальным испарением, характеризующим-

ся относительно большим резервом воды и

пара, а также временем поднятия

давления

по-

рядка 15-30 минут;

— с мгновенным испарением, характеризующимся

очень небольшим резервом воды, позволяю-

Продокт

Уромнкюды

Дыиоаьи

трубы

Котел

резервом

воды

пара.

щим поднимать давление за несколько минут.

Недостатком этого аппарата

является

то, что

он

вырабатывает

пар непостоянного качества

по сравнению с котлами, имеющими резерв

пара

Водв-»-__^

Продукт

Пар

сгорания

-ГГГ1ГГ1ГГ1Г|ППГ1Г|г4-| Л

~-~J'/

III

и s

UIIIIIIIIIIIII

Котел

непосредственного

действия.

743

ИСПОЛЬЗОВАНИЕ

ГАЗА

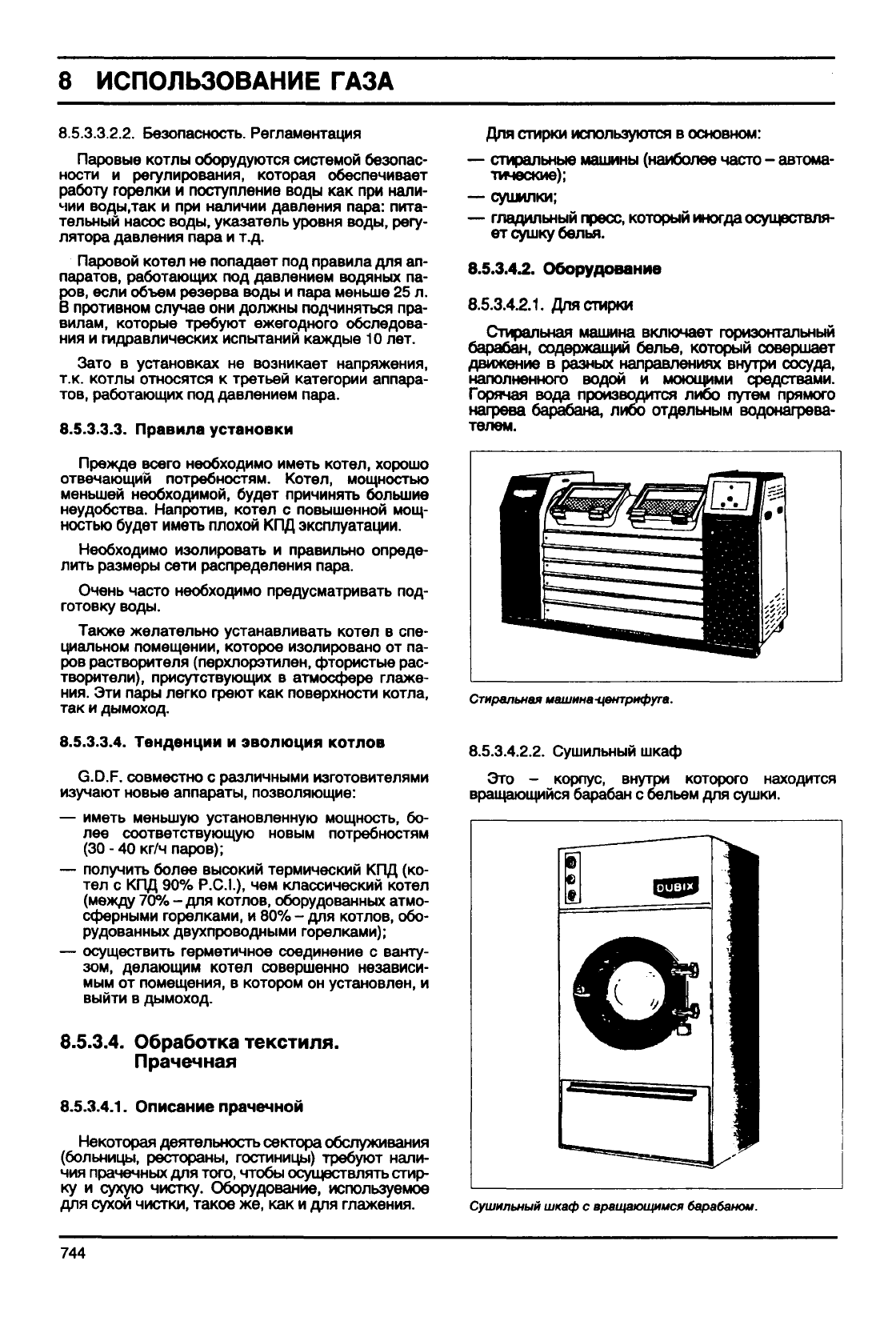

8.5.3.3.2.2. Безопасность. Регламентация

Паровые котлы оборудуются системой безопас-

ности

регулирования, которая обеспечивает

работу горелки

поступление воды

как при

нали-

чии воды.так

и при

наличии

давления

пара: пита-

тельный

насос воды, указатель уровня воды, регу-

лятора

давления

пара

и т.д.

Паровой котел

не

попадает

под

правила

для ап-

паратов, работающих

под

давлением водяных

па-

ров,

если объем резерва воды

пара меньше

25 л.

В противном

случае

они

должны подчиняться

пра-

вилам, которые требуют ежегодного обследова-

ния

гидравлических испытаний каждые

10 лет.

Зато

установках

не

возникает напряжения,

т.к. котлы относятся

третьей категории аппара-

тов, работающих

под

давлением пара.

8.5.3.3.3.

Правила

установки

Прежде всего необходимо иметь котел, хорошо

отвечающий потребностям. Котел, мощностью

меньшей необходимой, будет причинять большие

неудобства. Напротив, котел

повышенной

мощ-

ностью будет иметь плохой

КПД

эксплуатации.

Необходимо изолировать

правильно опреде-

лить

размеры сети распределения пара.

Очень

часто необходимо предусматривать

под-

готовку

воды.

Также

желательно

устанавливать

котел

в спе-

циальном помещении, которое изолировано

от па-

ров растворителя (перхлорэтилен, фтористые

рас-

творители), присутствующих

атмосфере глаже-

ния.

Эти

пары легко греют

как

поверхности котла,

так

дымоход.

8.5.3.3.4. Тенденции

эволюция котлов

G.D.F.

совместно

различными изготовителями

изучают новые аппараты, позволяющие:

— иметь меньшую установленную мощность,

бо-

лее соответствующую новым потребностям

(30

- 40 кг/ч

паров);

— получить более высокий термический

КПД (ко-

тел

с КПД 90% P.C.I.), чем

классический котел

(между 70%

- для

котлов, оборудованных атмо-

сферными горелками,

80%

- для

котлов,

обо-

рудованных двухпроводными горелками);

— осуществить герметичное соединение

ванту-

зом,

делающим котел совершенно независи-

мым

от

помещения,

котором

он

установлен,

выйти

дымоход.

8.5.3.4.

Обработка текстиля.

Прачечная

8.5.3.4.1.

Описание прачечной

Некоторая деятельность сектора обслуживания

(больницы, рестораны, гостиницы) требуют нали-

чия

прачечных

для

того,

чтобы

осуществлять

стир-

ку

сухую чистку. Оборудование, используемое

для сухой чистки, такое

же, как и для

глажения.

Для стирки используются

основном:

— стиральные машины (наиболее часто

автома-

тические);

— сушилки;

— гладильный пресс, который иногда осуществля-

ет сушку белья.

8.5.3.4.2.

Оборудование

8.5.3.4.2.1.

Для

стирки

Стиральная

машина включает горизонтальный

барабан, содержащий белье, который совершает

движение

разных направлениях внутри сосуда,

наполненного водой

моющими средствами.

Горячая

вода производится либо путем прямого

нагрева барабана, либо отдельным водонагрева-

телем.

Стиральная

машина-центрифуга.

8.5.3.4.2.2.

Сушильный

шкаф

Это

корпус, внутри которого находится

вращающийся барабан

бельем

для

сушки.

Сушильный

шкаф

вращающимся

барабаном.

744
