Литейные радиусы 1 мм |*

Рис. 15.3

кой и другими сборочными операциями подвергают дополнитель-

ной механической обработке. На детали (металлическую армату-

ру), входящие в состав таких сборочных единиц, оформляют

отдельные эскизы. (Армирование представляет собой технологи-

ческий процесс изготовления неразъемных сборочных единиц, осу-

ществляемый путем заливки или прессования металлической ар-

матуры в виде втулок, стержней, шпилек материалом, которым

может быть пластмасса, стекло, фарфор, керамика, металлы и их

сплавы и т. п., отличающиеся от материала арматуры.)

Пример. В показанной на рисунке 15.2 конструкции верньера ручка /

является сборочной единицей, представляющей собой армированное изделие.

На нее разработан эскиз (рис. 15.3). Ручка верньера состоит из арматуры:

металлической втулки / и материала — пластмассы 2. В армированной сбо-

рочной единице материал приобретает установленную эскизом или чертежом

форму после прессования (или заливки) в пресс-форму совместно с армату-

рой. Поэтому на эскизе (чертеже) армированной сборочной единицы наносят

все размеры, определяющие ее форму, за исключением размеров арматуры, а

также размеры, которые определяют положение арматуры относительно фор-

муемых поверхностей. В эскизе на рисунке 15.3 нанесены все размеры, опре-

деляющие форму пластмассоюй части ручки. Размер 4 мм определяет положение

металлической втулки относительно торца ручки. Металлическая втулка ис-

пользована при изготовлении металлопластмассовой ручки верньера как само-

стоятельная предварительно изготовленная деталь. Поэтому на нее выполнен

отдельный эскиз (рис. 15.4, а), на котором нанесены все размеры, необходи-

мые для ее изготовления (резьбовое отверстие М4 на эскизе втулки не показа-

но, так как его обрабатывают после прессования ручки).

299

Рифление

прямое \ГОСТ

WVt-15

Обойма

Латун

г)

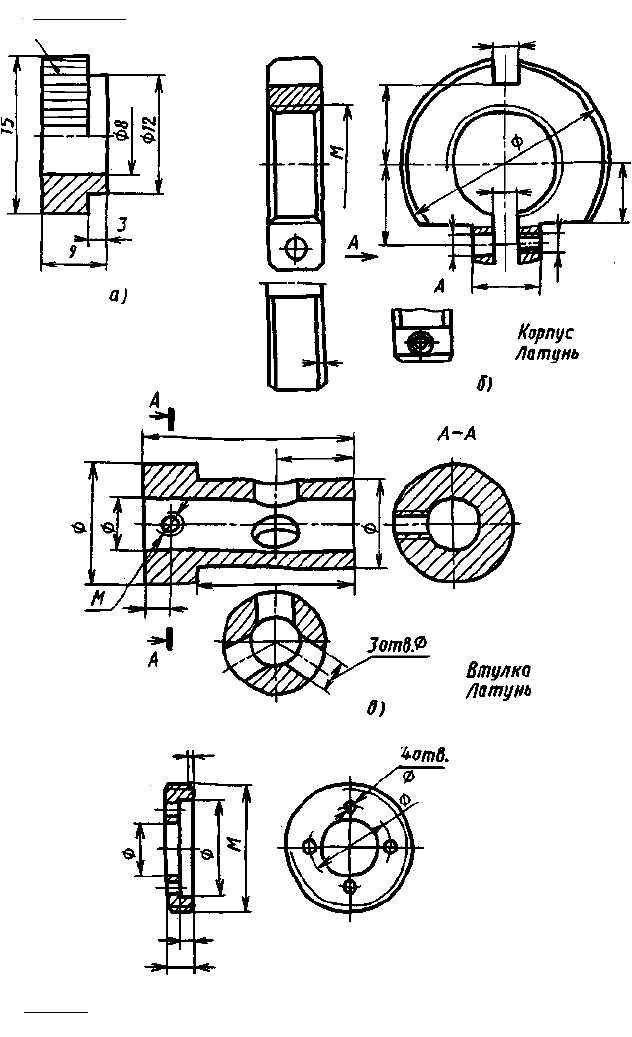

Рис. 15.4 (см. также с.

301)

300

<~^

IzzBl

Крышк

Сталь

1/4.

R «■

Вал

Сталь

е;

^ Кольцо

Латун

<£

^Э

■у

Рис. 15.4. Окончание

301

4-4

Шайб

бронз
