241

NX Глава 9. Чертежи и PMI

ков после запятой.

Допуск (Tolerance) – задает величины допусков и их разрядность.

Текст (Text) – открывает редактор текста для добавления текстовых надписей к значению

размера. Эта опция не позволяет вручную изменять значение самого размера.

Настройки (Settings) – открывает окно настройки стиля отображения размеров. Настрой-

ки стиля определяют, как отображаются элементы размерных линий, а также параметры тек-

ста, используемого для отображения значения, допуска и добавленного текста.

Запуск (Driving) – делает размер управляющим для геометрии, которую он образмери-

вает. Этот режим работает только для геометрии, нарисованной в контексте чертёжного вида

посредством инструментов эскиза.

Стек (Stacking) – включает режим стыковки размера с существующими размерами.

Выравнивание (Alignment) – включает режим выравнивания размерной линии.

Практически все эти опции присутствуют при простановке всех типов размеров, а отлича-

ющиеся параметры, как правило, находятся в диалоговом окне настройке стиля (рис. 9.23).

При простановке размеров панель управления с вышеперечисленными опциями дублируется

в контекстном меню, вызываемом правой кнопкой мыши во время позиционирования размер-

ной линии. В большинстве случаев такой

способ задания параметров получаемого

размера более удобен, чем панель.

• Расположите горизонтальный размер

щелчком мыши, нажмите на инструмен-

тальной панели кнопку команды Размер

радиуса (Radius Dimension) и нанесите

размер на одну из дуг или окружностей,

а затем закройте панель команды. Чтобы

получить доступ к параметрам отображе-

ния нанесенного размера, выделите его и,

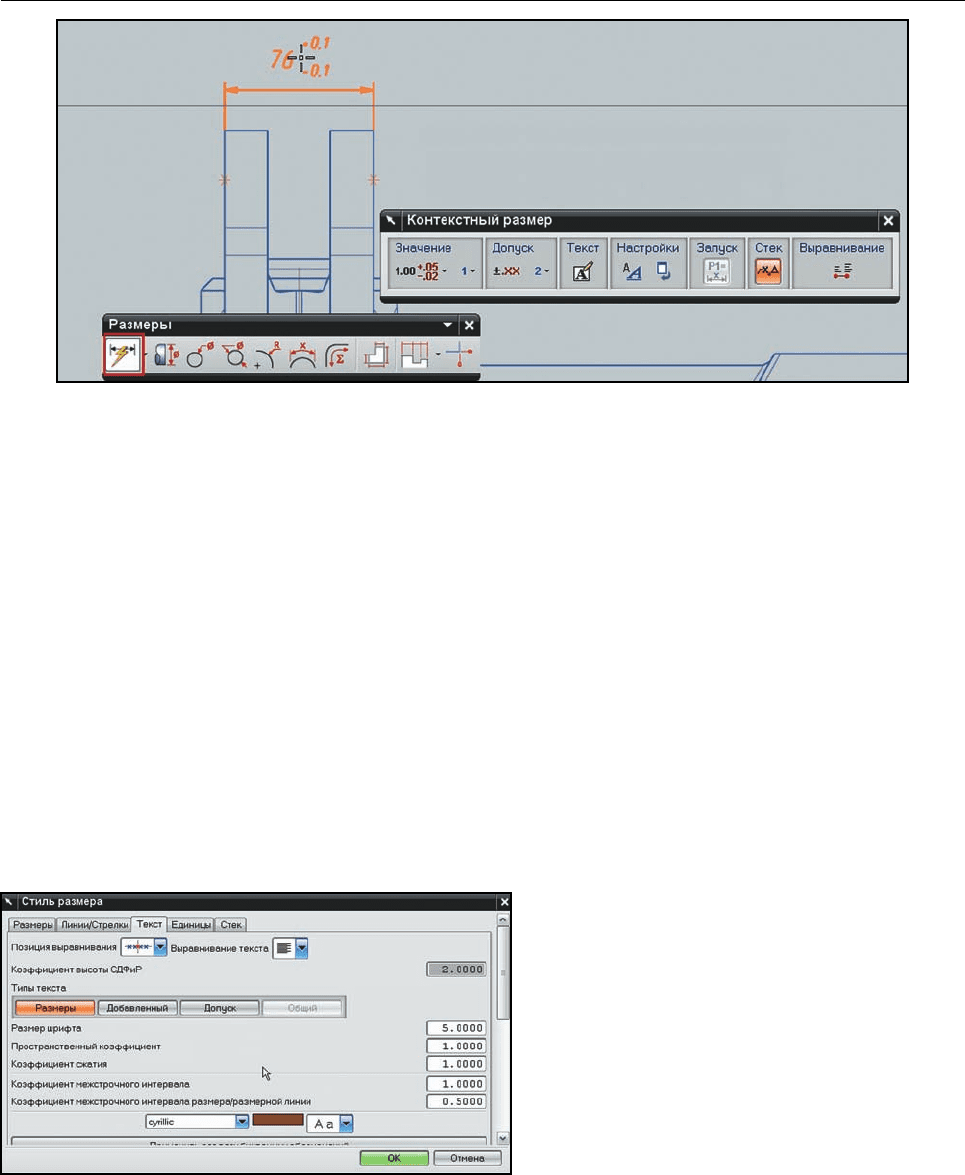

Рисунок 9.22. Простановка размера

Рисунок 9.23. Настройки стиля размера

242

Глава 9. Чертежи и PMI NX

нажав правую кнопку, в контекстном меню выберите пункт Стиль. Обратите внимание, что

в открывшемся диалоге, помимо стандартных вкладок с общими для всех размеров пара-

метрами, появилась вкладка Радиус (Radius). На ней собраны параметры, которые спец-

ифичны только для данного типа размерных линий (рис. 9.24).

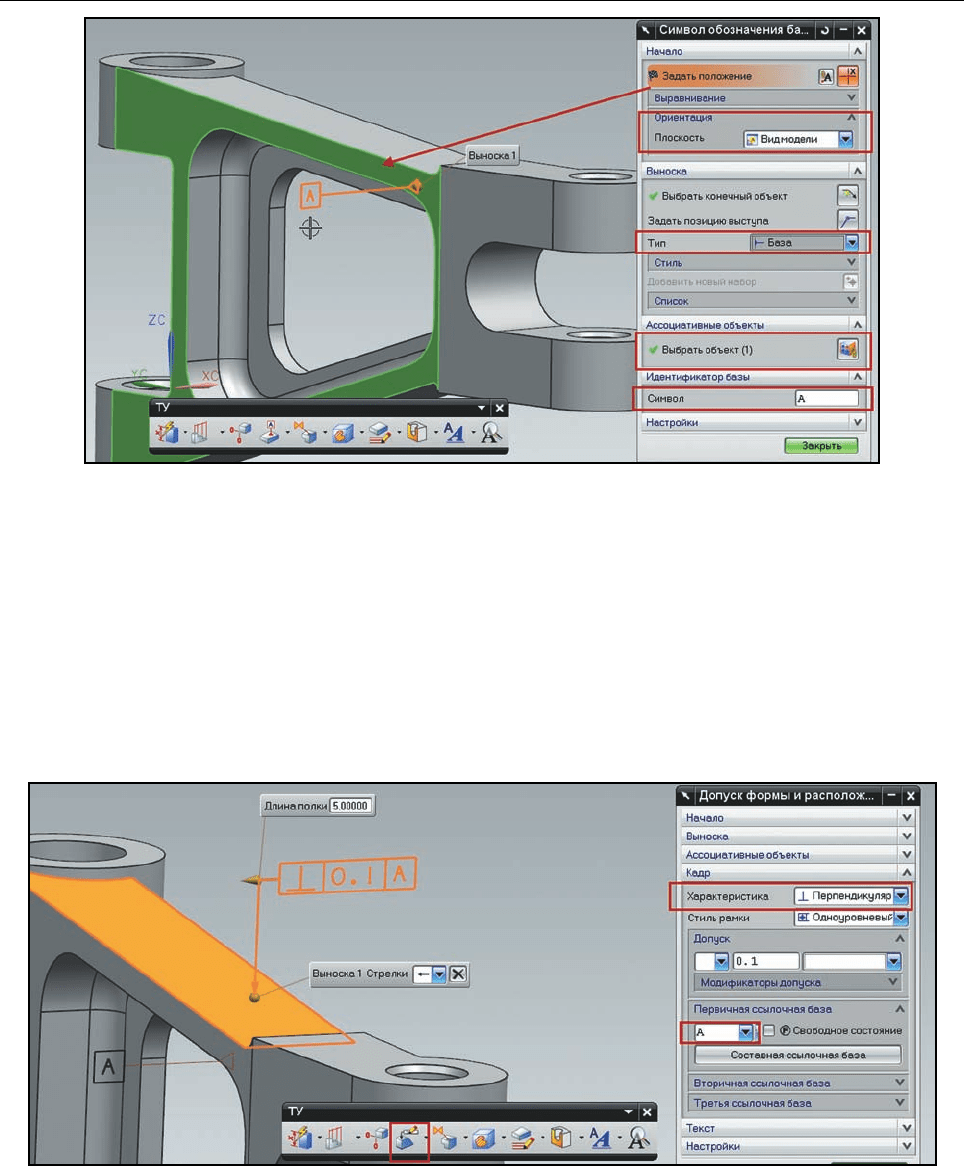

Аналогичным образом наносятся и аннотации разных типов, такие как символы базы и до-

пуски формы и расположения (рис. 9.25). Так же как и в случае с размерами, параметры их

отображения управляются диалоговым окном Стиль контекстного меню или соответствующей

кнопкой в диалоге построения. Рассмотрим простановку этих типов аннотаций в следующем

разделе.

Перейдите на вид сечения и нанесите размер диаметра на одну из окружностей, так чтобы

значение было расположено в зоне штриховки. Для редактирования параметров штриховки

двойным щелчком на линиях штриховки откройте диалог параметров. В этом диалоге вы мо-

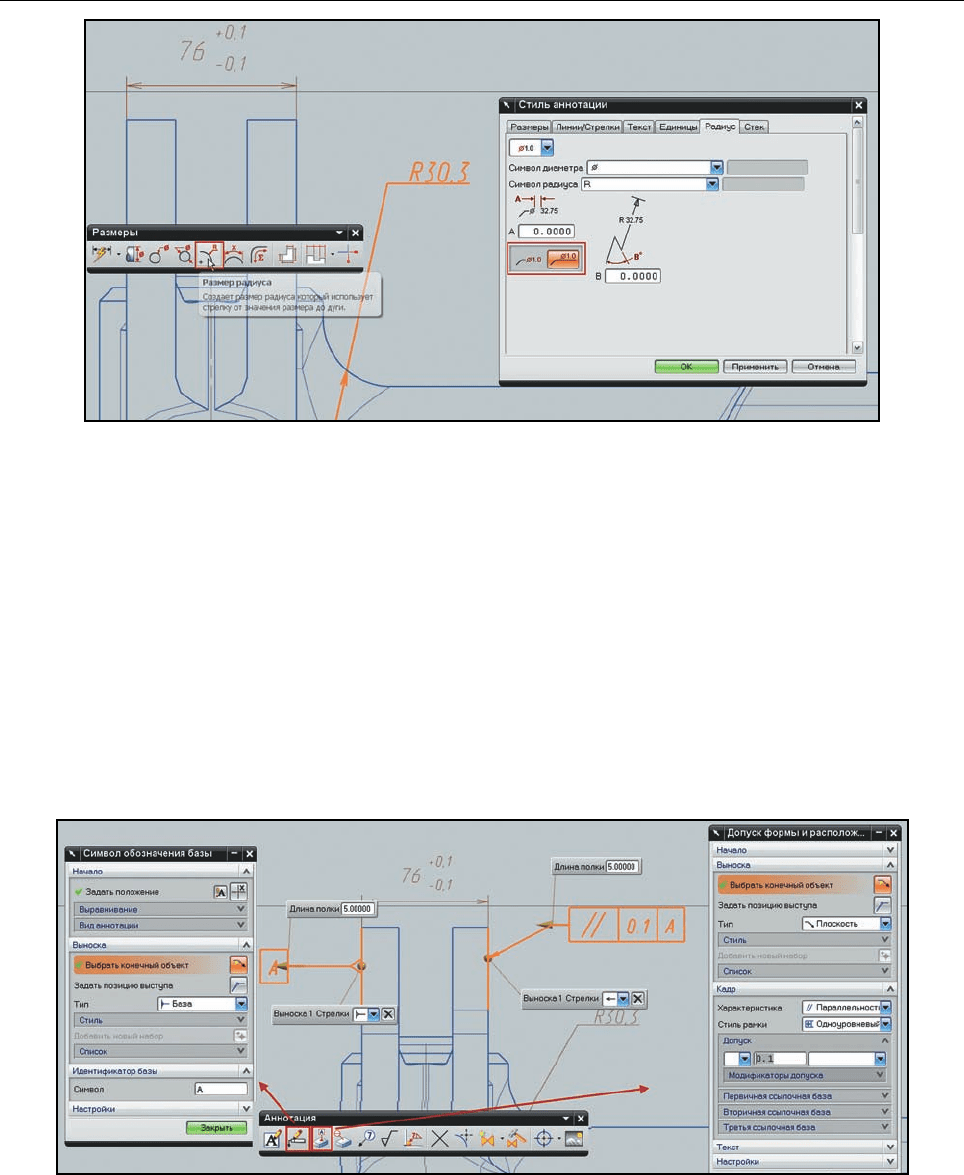

Рисунок 9.24. Стиль размера разиуса

Рисунок 9.25. Простановка аннотаций

243

NX Глава 9. Чертежи и PMI

жете задать тип штриховых линий и соответствующие параметры, а также определить зоны,

свободные от штриховки в тех местах, где расположены размеры. Для этого в разделе диа-

лога Аннотация для исключения (Annotation to Exclude) нажмите кнопку Выберите ан-

нотацию (Choose Annotation) и укажите размер, расположенный в зоне штриховки, после

чего нажмите ОК (рис. 9.26).

В данном случае штриховка была создана автоматически при формировании вида с раз-

резом. Если вам необходимо вручную заштриховать какие-то области, то воспользуйтесь ко-

мандой Штриховка (Crosshatch) на инструментальной панели Аннотация. Но в общем слу-

чае не рекомендуется создавать искусственные зоны штриховки, которые не соответствуют

реальному положению разрезанных тел.

АННОТИРОВАНИЕ 3D МОДЕЛЕЙ (PMI)

Модуль Черчение предлагает инструментарий для классического способа создания кон-

структорской документации, когда на основе готовой 3D модели создаются чертежные виды,

которые затем образмериваются и аннотируются. Альтернативой данному способу явля-

ется нанесение размеров, допусков и других аннотаций непосредственно на геометрию

3D модели, реализованное в модуле NX Технические условия (Product Manufacturing

Information) (рис. 9.27). Этот способ находит все большее применение в промышленности,

так как является более наглядным и удобным, и современная редакция ЕСКД допускает ис-

пользование 3D модели как документа, описывающего изделие при наличии в ней требова-

ний для изготовления и контроля.

При этом надо отметить, что аннотирование моделей в 3D не отрицает наличия чертежа,

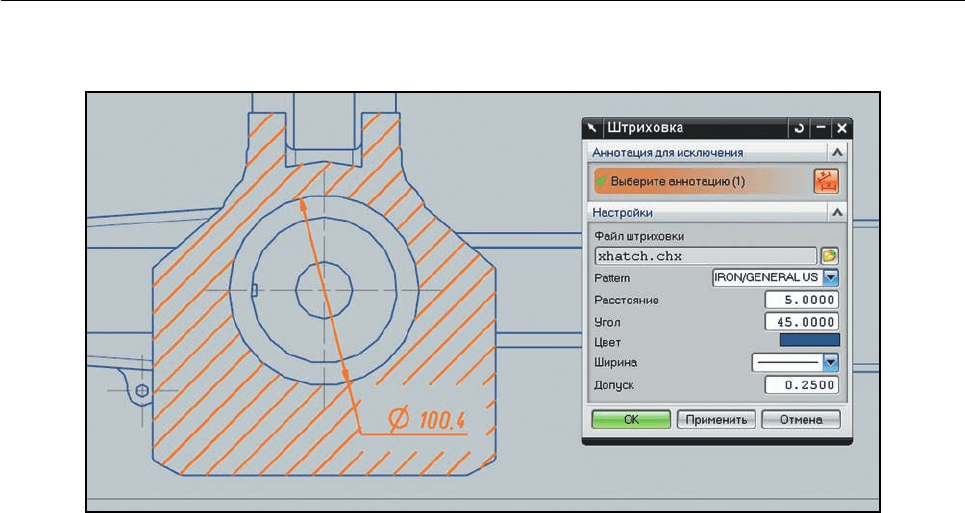

Рисунок 9.26. Редактирование параметров штриховки

244

Глава 9. Чертежи и PMI NX

так как при необходимости выпустить класси-

ческий чертеж на основе аннотированной 3D

модели все размеры и аннотации наследуются

на чертежные виды. Аннотированная 3D модель

может заменить чертеж, при готовности всех

остальных этапов проектирования и производ-

ства работать с такими моделями, но даже при

наличии чертежа как документа использование

аннотированных 3D моделей даёт значительные

преимущества с точки зрения сокращения сро-

ков подготовки к производству. Модель может

содержать в себе всю информацию, которую

несет чертеж и дополнительно предоставляет

ряд средств по работе с размерами аннотаций,

которые не доступны при работе с чертежами.

Это позволяет отправлять модель в технологиче-

ские подразделения на согласование намного раньше, чем будет выпущен чертеж, и при этом

отправлять не только геометрию модели, но и размеры с допусками и аннотации с требовани-

ями. Помимо этого, размеры и аннотации, созданные в модуле ТУ, могут быть использованы

для подготовки к производству, в частности для написания программ ЧПУ и анализа размер-

ных цепочек.

В следующих разделах на примерах будут рассмотрены основы работы в модуле ТУ по

образмериванию и управлению трехмерными моделями.

РАЗМЕРЫ АННОТАЦИИ В 3D

Аннотирование 3D моделей производится как с помощью инструментов модуля ТУ, так и с

помощью инструментов модуля Моделирование, который содержит ряд функций, позволяю-

щих конвертировать размеры эскизов и конструктивных элементов в размеры ТУ. Рассмотрим

простановку размеров и нанесение некоторых типов аннотаций на 3D модель.

• Откройте модель pmi1.prt из папки ch9.

• Нанесем несколько PMI размеров на геометрию модели. В главном меню выберите пункт

меню Начало > Технические условия (ТУ) (Start > PMI). Убедитесь в том, что инстру-

ментальная панель ТУ активна. Если её нет среди отображенных панелей, то включите ее,

нажав правую кнопку мыши на любой другой инструментальной панели и выбрав пункт ТУ

(PMI).

Основное отличие между нанесением размеров в пространстве модели от образмерива-

ния чертежных видов заключается в необходимости указывать плоскости расположения раз-

меров.

• На инструментальной панели ТУ нажмите кнопку создания Контекстного размера

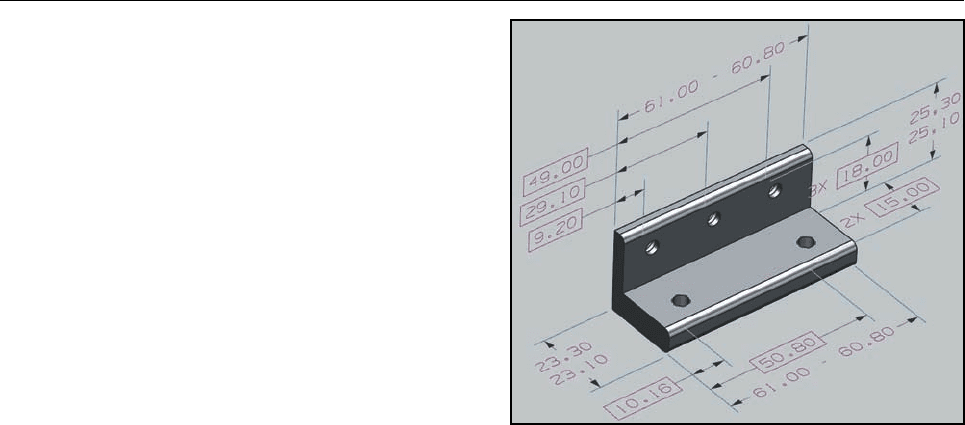

Рисунок 9.27. 3D модель с PMI

245

NX Глава 9. Чертежи и PMI

(Inferred Dimension). Контекстный размер пред-

ставляет собой режим создания размера, при

котором система в зависимости от выбираемой

геометрии будет подбирать наиболее подходящий

тип размера из числа доступных. При необходи-

мости выбора конкретного типа размерной линии

выберите его из выпадающего списка кнопки Кон-

текстный размер или воспользовавшись разде-

лом главного меню Тех. условия > Размер (PMI

> Dimensions).

• Включив режим привязки к центру окружности, вы-

берите два круглых ребра на модели и расположи-

те размер (рис. 9.28).

Обратите внимание, что размер был расположен

на плоскости, выбираемой по умолчанию, – парал-

лельно плоскости XY текущего вида. Это не всегда является оптимальным, особенно если об-

размеривание производится при активном виде модели Изометрия (Isometric) или Трех-

мерный (Trimetric). Плоскость расположения можно как задавать во время создания нового

размера, так и редактируя существующий размер.

• Двойным щелчком на размерной линии войдите в ре-

жим редактирования и на панели выбора разверните

выпадающий список кнопки Плоскость аннотации

(Annotation Plane) (рис. 9.29).

Данный список предлагает следующие варианты пло-

скости расположения размеров и аннотаций:

Плоскости XY/XZ/YZ – будут использоваться соответ-

ствующие плоскости рабочей системы координат. Поэтому

при необходимости нанесения размеров, лежащих в пло-

скостях, отличных от текущей рабочей системы координат,

необходимо её переориентировать или создать дополни-

тельную.

Вид модели по плоскости аннотации (Model View

Based Annotation Plane) – будет использоваться пло-

скость XY текущего активного вида.

Последняя заданная пользователем плоскость (Last User Defined Plane) – использу-

ется плоскость, которую определил пользователь для предыдущего проставления размера.

Плоскость аннотация, задаваемая пользователем (User Defined Annotation Plane)

– позволяет задать плоскость на основе выбранных направлений осей или на основе суще-

ствующих плоских объектов.

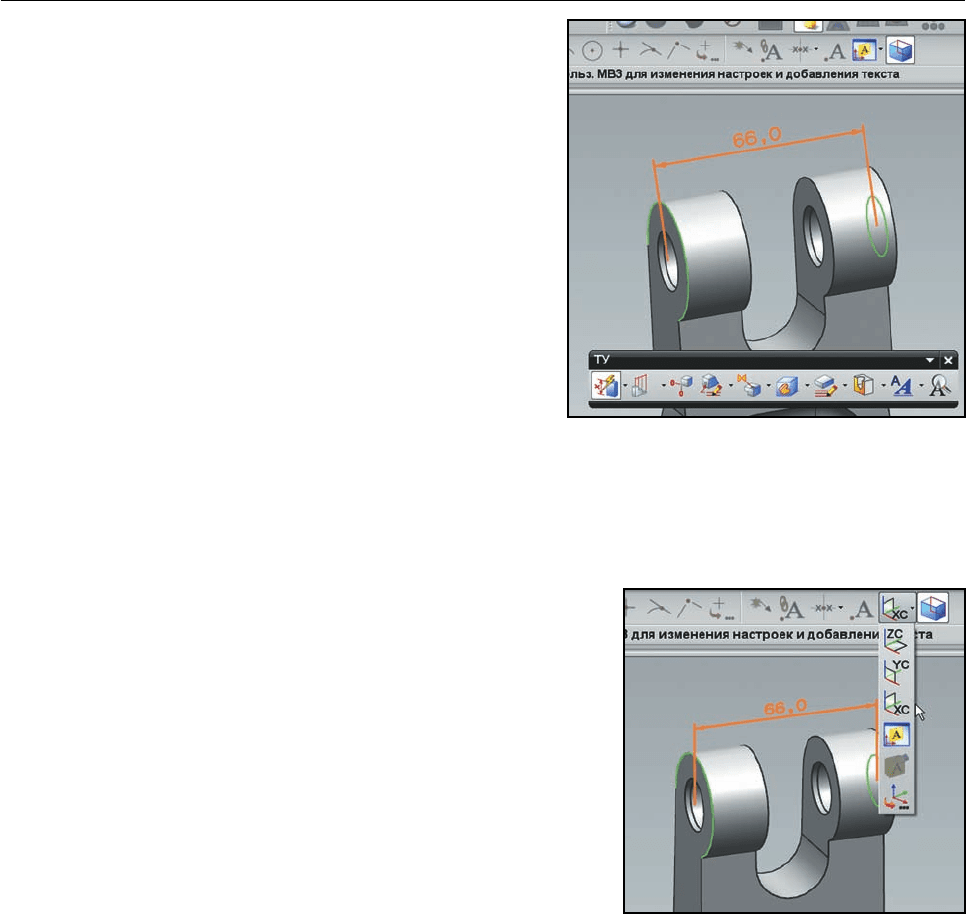

Рисунок 9.28. Простановка размера.

Рисунок 9.29. Задание плоскости

расположения

246

Глава 9. Чертежи и PMI NX

• В выпадающем списке выберите расположение на плоскости YZ рабочей системы коорди-

нат. Размер будет перемещен на выбранную плоскость.

Привязка размеров к плоскостям важна не только с точки зрения читаемости, но и с точ-

ки зрения создания чертежных видов. При проецировании на чертежные виды размеры так-

же будут переноситься, поэтому важно, чтобы они лежали на плоскостях, параллельных пло-

скости чертежного вида, иначе будет происходить искажение. Наиболее оптимально распо-

лагать размеры и аннотации, выбрав режим Вид модели по плоскости аннотации и акти-

вировав один из стандартных или пользовательских видов.

Помимо плоскости расположения, размеры имеют ряд настроек, которые доступны в ди-

алоговом окне определения размера во время создания или редактирования. Оно содержит

следующие параметры для настройки:

Значение (Values) – задает вид отображения значения размера и допусков, а также ко-

личество отображаемых знаков после запятой.

Текст (Text) – позволяет задать дополнительный текст до или после размера (а также над

и под значения размера).

Ссылки (References) – задает связанные ассоциированные геометрические объекты. Это

позволяет наглядно отображать те элементы модели, к которым относится данный размер или

аннотация. Все связанные объекты будут автоматом подсвечиваться при выборе соответству-

ющего размера или аннотации.

Настройки (Settings) – открывает окно настройки стиля отображения размерной линии и

значения размера.

Направление (Direction) – задает направление измерения.

Большинство этих параметров совпадает с параметрами аналогичных типов размеров в

модуле Черчение. Исключением является параметр Ссылки.

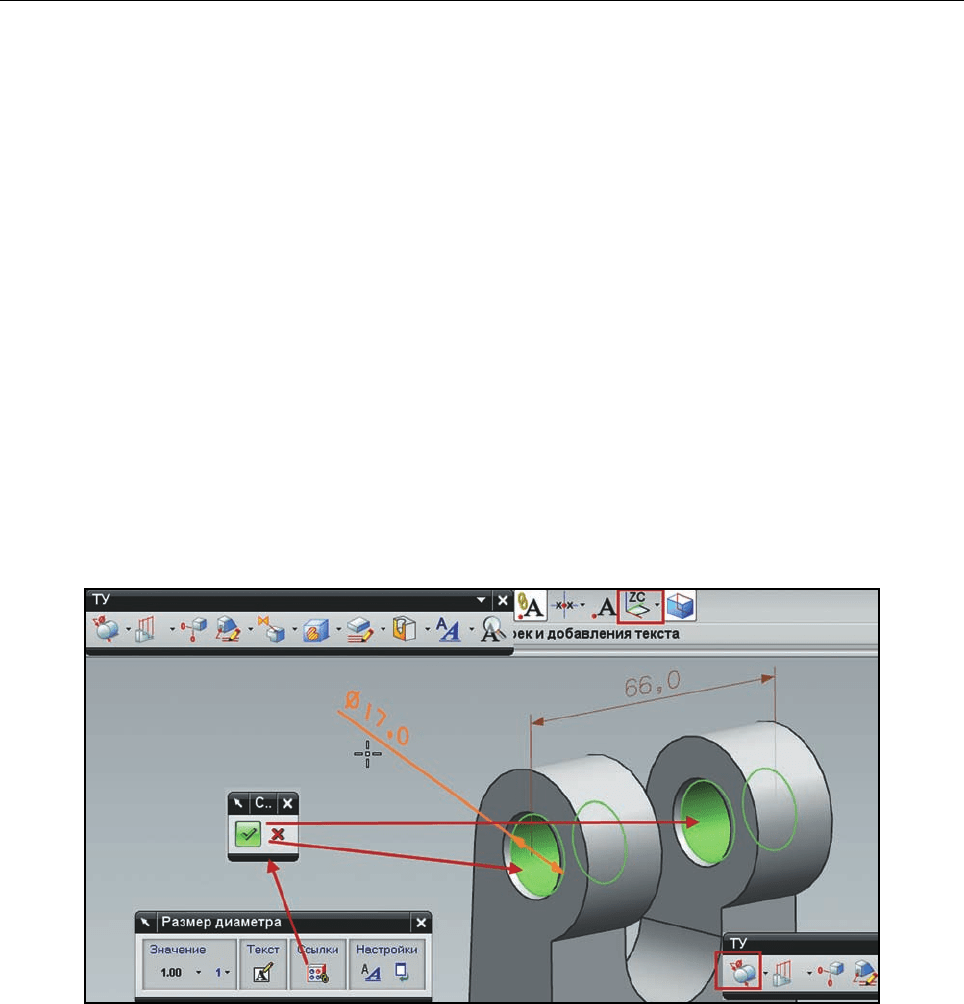

Рисунок 9.30. Задание ассоциированной геометрии.

247

NX Глава 9. Чертежи и PMI

• На инструментальной панели ТУ раскройте выпадающий список типов размеров и выберите

Размер диаметра (Diameter Dimension). Выбрав в качестве плоскости расположения

размера плоскость XY рабочей системы координат, укажите грань одного из отверстий. За-

тем нажмите на панели создания размера кнопку ссылки, укажите грань второго отверстия

и нажмите кнопку ОК (в виде зеленой галочки). Этим действием мы создали ассоциацию

между размерной линией и второй гранью (рис. 9.30).

• Завершите построение размера, поместив его возле модели, и закройте окно. Теперь при

выборе данного размера будут подсвечиваться связанные ассоциированные грани. Это

даёт возможность сократить количество проставляемых размеров на одинаковые элементы –

достаточно будет образмерить один из них, а остальные сделать ассоциативно связанными

геометрическими элементами.

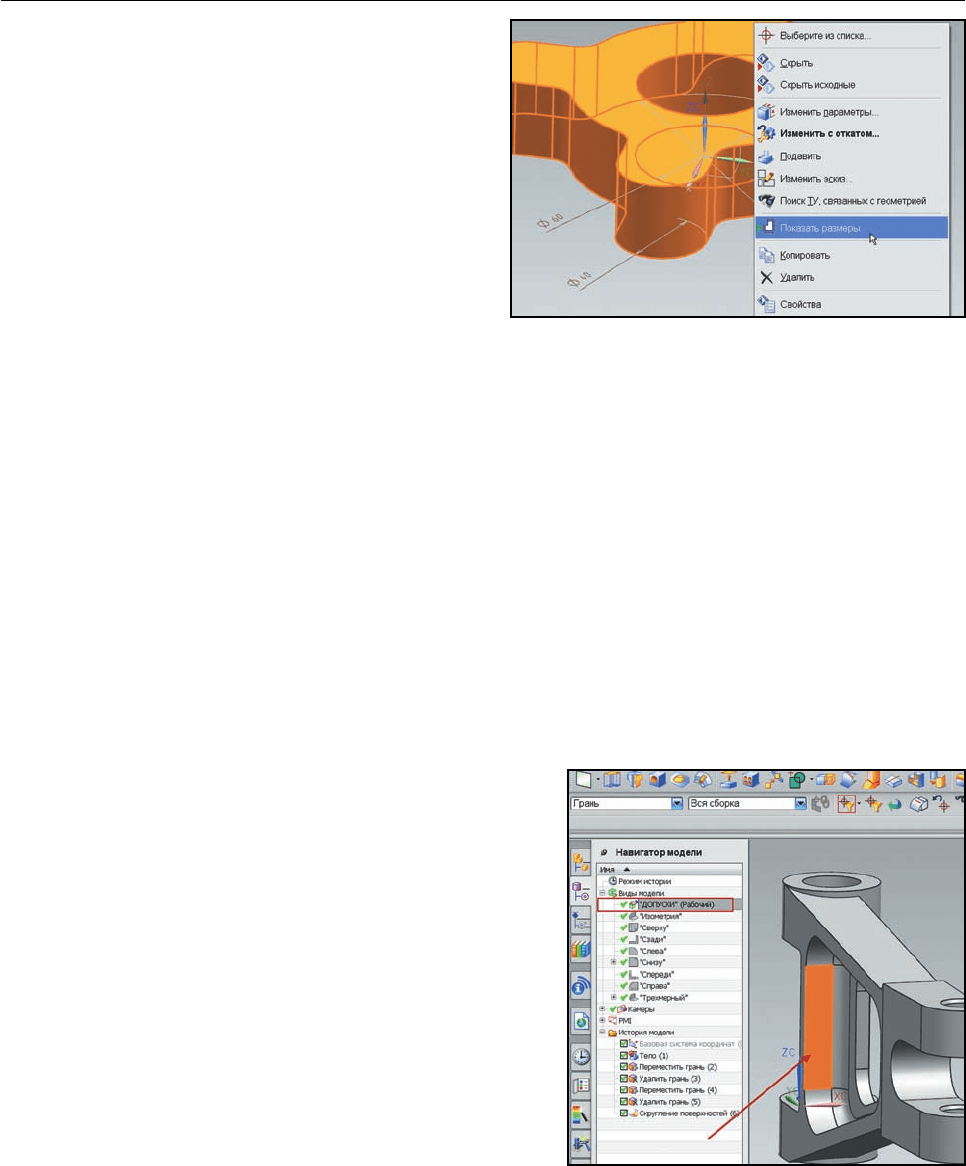

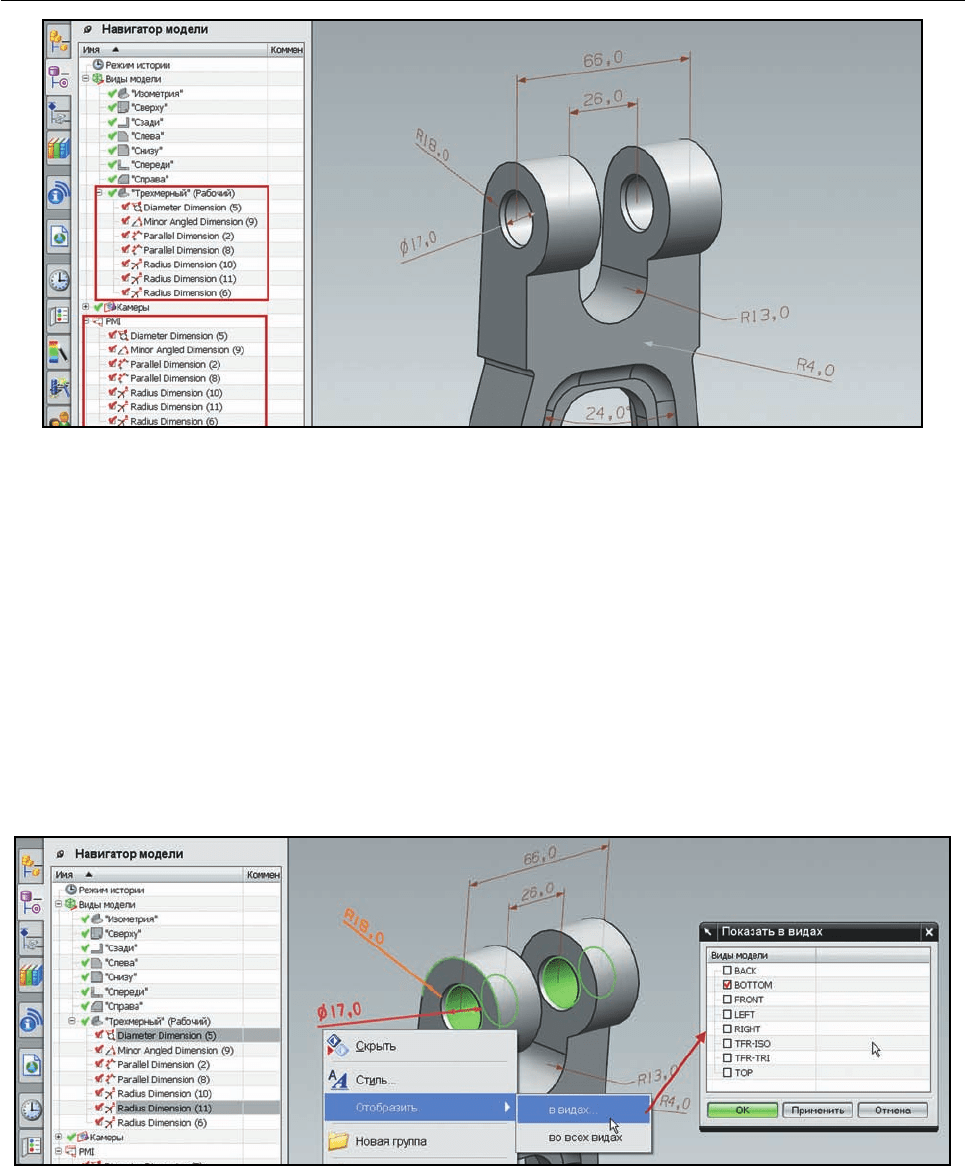

Рисунок 9.31. Привязка объектов ТУ к видам

Рисунок 9.32. Изменение привязки

248

Глава 9. Чертежи и PMI NX

• Используя разные типы размеров, проставьте ещё несколько размерных линий на разных

плоскостях расположения. Затем в Навигаторе модели разверните узел Виды модели

(Model Views).

Обратите внимание, что тот вид модели, который был текущим в момент создания раз-

меров, сейчас содержит в себе проставленные размеры. В нашем случае это Трехмерный

(Trimetric) вид. Таким образом, размеры и аннотации привязываются к видам, то есть они яв-

ляются видозависимыми (рис. 9.31).

• Двойным щелчком на любом другом виде сделайте его рабочим, и все нанесённые размеры

исчезнут из графической области. Сделайте опять рабочим Трехмерный вид.

В Навигаторе модели есть также узел PMI, который содержит все проставленные разме-

ры и аннотации без привязки к видам. Вы можете управлять привязкой размеров и аннота-

ций к видам.

• Выберите размеры диаметра и радиуса отверстий и нажмите правую кнопку мыши для ото-

бражения контекстного меню (также можно выбрать эти размеры в Навигаторе модели и

отобразить контекстное меню там).

• В контекстом меню выберите пункт Отобразить > в видах (Display > in Views). Откро-

ется диалоговое окно с именами видов модели, где необходимо выбрать, на каких видах

должны отображаться выбранные размеры (рис. 9.32).

• Выключите отображение размеров на виде Трехмерный (TRF-TRI) и включите отображение

на виде Снизу (BOTTOM), поставив галочки у соответствующих имен видов, после чего на-

жмите ОК. Выбранные размеры будут погашены в текущем виде и перенесены в другой вид.

• Сделайте вид СНИЗУ рабочим и убедитесь, что размеры были перенесены. Вторая команда

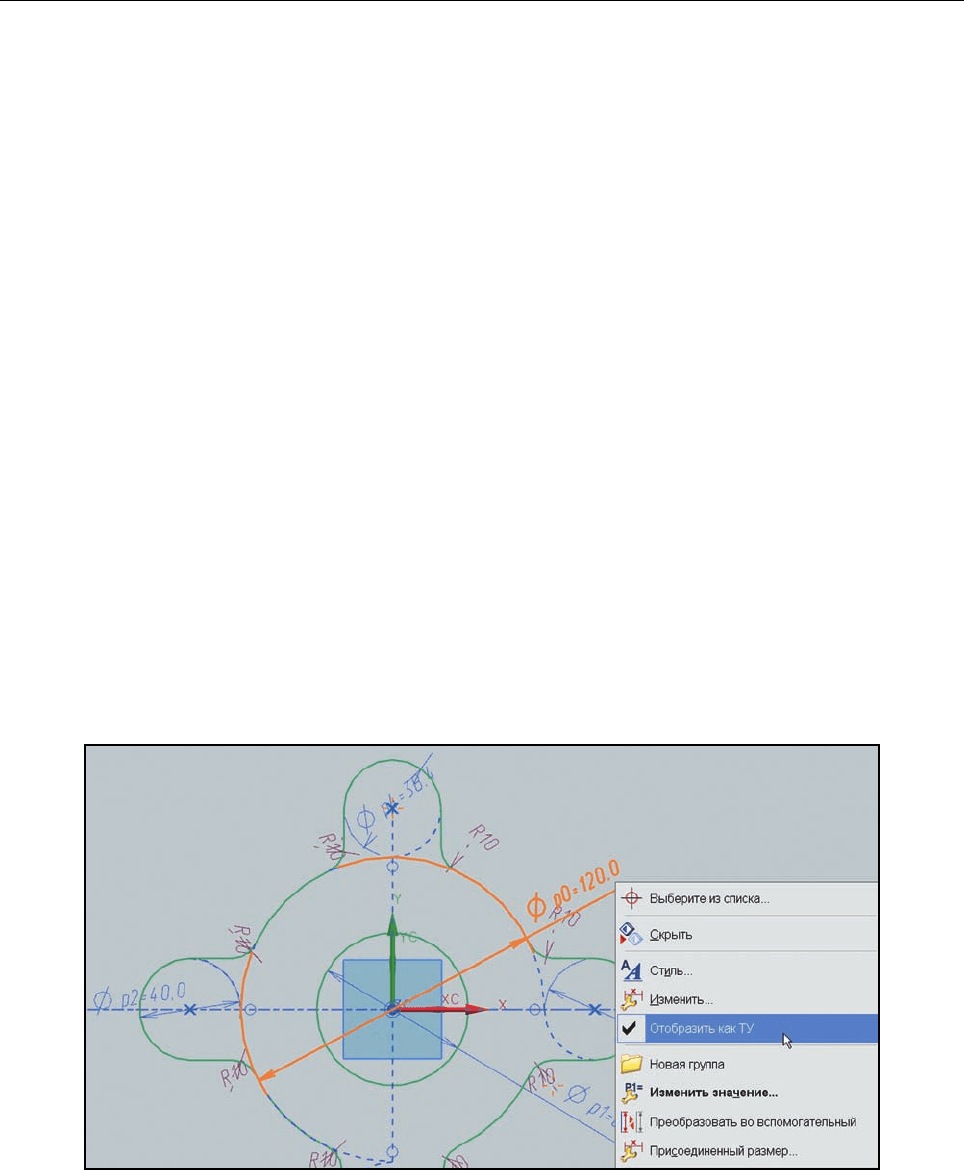

Рисунок 9.33. Конвертация размеров эскиза

249

NX Глава 9. Чертежи и PMI

контекстного меню Отобразить > Во всех

видах (Display > in all Views) продублиру-

ет выбранные размеры во всех видах модели.

Видозависимость размеров и аннотаций по-

зволяет сделать модель более читаемой и раз-

делить проставляемые объекты на группы по ка-

кому-либо признаку.

Помимо инструментария прямой простанов-

ки размеров на модель, можно воспользоваться

функцией конвертации размеров эскизов и раз-

меров конструктивных элементов. В режиме ре-

дактирования эскиза нажатием правой кнопки

меню на проставленном размере в контекстном

меню выберите пункт Отобразить как ТУ (Display as PMI). Размеры, маркированные дан-

ным способом, будут отображены в модельном пространстве, и с ними можно будет работать

как с размерами ТУ (рис. 9.33).

Конвертация размеров конструктивных элементов производится в два этапа. Сначала не-

обходимо выбрать исходный элемент модели, воспользовавшись фильтром по типу со зна-

чением Элемент (Feature), и затем, нажав правую кнопку мыши, выбрать пункт Показать

размеры (Show Dimensions) (рис. 9.34). Будут отображены размеры, которые задавались

в диалоге создания данного конструктивного элемента. И следующим этапом необходимо

выбрать нужные размеры и в контекстном меню правой кнопки мыши выбрать пункт Отобра-

зить как ТУ.

Рассмотрим другие типы аннотирующих объектов, которые можно проставить на 3D мо-

дель:

• Выберите грань тела, указанную на рисунке, ис-

пользуя соответствующий фильтр выбора или на-

жав Shift+G для изменения приоритетности выбо-

ра в пользу граней, и нажмите F8 для ориентации

вида параллельно выбранной грани.

• В Навигаторе модели выберите узел Виды

модели (Model Views) и, нажав правую кнопку

мыши, выберите пункт меню Добавить вид (Add

View). Введите имя вида и нажмите Enter. Создан-

ный вид станет текущим, и создаваемые элементы

аннотаций будут привязываться к нему (рис. 9.35).

• На инструментальной панели ТУ вызовите команду

Символ обозначения базы (Datum Feature

Symbol). Нажмите левую кнопку мыши на верхней

Рисунок 9.34. Конвертация размеров элемента

Рисунок 9.35. Содание нового вида

250

Глава 9. Чертежи и PMI NX

грани модели, показанной на рис. 9.36, и протащите курсов мыши влево и затем отпустите

кнопку мыши.

Пока позиционирование символа базы ещё не закончено, необходимо щелчком мыши указать

расположение буквы базы, но до этого следует задать параметры символа в диалоге. Обратите

внимание, что, в отличие от простановки размерных линий, на панели выбора нет кнопки опреде-

ления плоскости расположения символа. Вместо неё в диалоге создания символа базы есть опция

Плоскость (Plane) в разделе Ориентация (Orientation). Это характерно и для некоторых других

объектов аннотирования. Так как мы создали отдельный вид, плоскость XY которого подходит для

Рисунок 9.36. Создание символа базы

Рисунок 9.37. Создание символа допуска формы
