271

NX Глава 10. Работа с шаблонами

йдите в Навигатор сборки.

Обратите внимание, что в колон-

ке Информация навигатора по-

явился значок, говорящий о том,

что модель является шаблоном.

Нажмите правой кнопкой на

строке модели и в открывшем-

ся контекстном меню выберите

пункт Редактировать изменя-

емый компонент (рис. 10.13).

• В открывшемся диалоговом окне дважды щёлкните правой кнопкой мыши на названии

шаблона. Откроется диалоговый интерфейс шаблона. Попробуйте изменять параметры

в диалоге и посмотреть, как перестраивается геометрия модели. При этом пока шаблон

не контролирует вводимые значения, поэтому при вводе слишком больших величин пара-

метров логика шаблона может быть нарушена (рис. 10.14).

• Закройте модель.

Созданный шаблон достаточно простой и управляет только одним элементом управления,

не контролируя входных параметров. Но при этом шаблон предоставляет простой интерфейс

управления параметрами и избавляет от необходимости искать и редактировать параметры в

дереве построения модели. Наличие шаблона не отменяет возможности проводить редактирова-

ние модели через дерево. При этом если будут изменены параметры в дереве построения, то и со-

ответствующие значения в диалоге шаблона тоже будут обновлены. Готовый шаблон этого при-

мера вы можете найти в папке ch10/Step1.

УПРАВЛЕНИЕ ПАРАМЕТРАМИ

Давайте модифицируем созданный шаблон, так чтобы можно было контролировать вводи-

мые значения.

• Запустите PTS и откройте созданный шаблон.

• Двойным щелчком на заголовке диалогового окна с изображением модели шаблона от-

кройте его в режиме редактирования.

• В левом верхнем окне выберите параметр, управляющий положением кольца, и в ниж-

нем окне выберите вкладку Атрибуты.

• Сейчас этот параметр просто вводится пользователем и никак не контролируется. По-

меняем тип элемента интерфейса для ввода этого элемента. Для этого в выпадающем

списке Стиль отображения вместо значения Ввод выберем значение Масштаб . В

правом верхнем окне на вкладке Проводник диалогов соответствующий элемент ин-

терфейса поменяется своё представление (рис. 10.15).

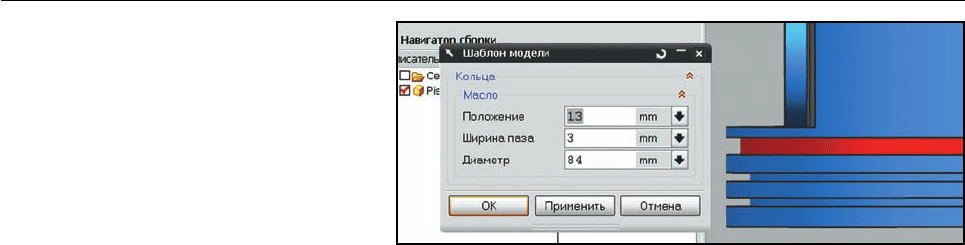

Рисунок 10.14 Работа шаблона

272

Глава 10. Работа с шаблонами NX

• На той же вкладке нижнего левого окна измените настройки изменённого элемента

управления. Необходимо задать крайние значения параметра, которые можно будет

вводить через данный элемент управления. Для этого задайте значения 5 и 15 в поля

Минимальное и Максимальное значения соответственно. Поле Приращение за-

даёт величину инкремента параметра при минимальном перемещении ползунка. Число

знаков отвечает за количество отображаемых знаков после запятой в текущем значе-

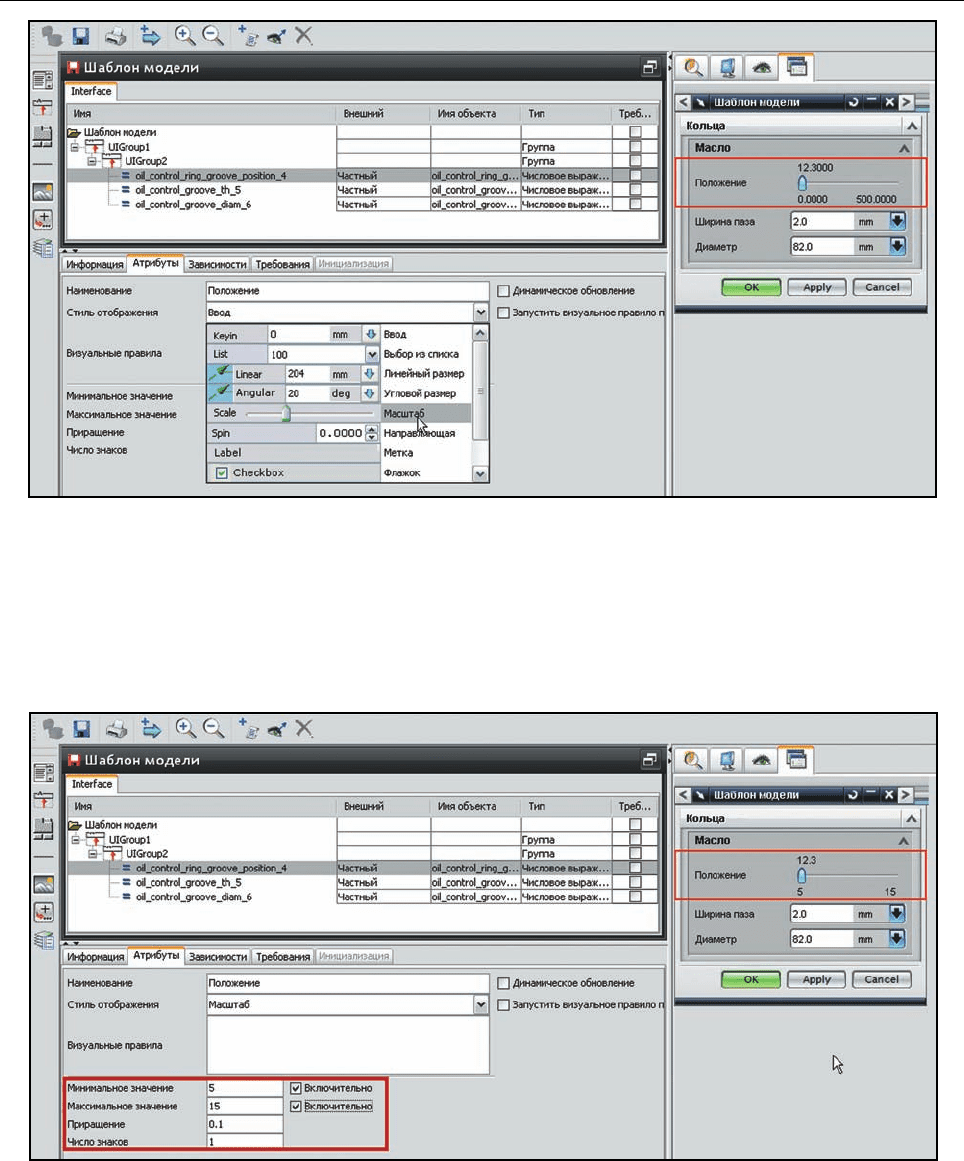

Рисунок 10.15 Изменение типа ввода параметров

Рисунок 10.16 Задание свойств элементу интерфейса

273

NX Глава 10. Работа с шаблонами

нии параметра. Для обновления заготовки диалога шаблона после изменения параме-

тров необходимо нажимать клавишу Enter на клавиатуре (рис. 10.16).

• Включите опцию Динамическое обновление. Она определяет, будет ли модель пере-

страиваться каждый раз при изменении вводимого параметра до того, как пользователь

нажмет кнопку ОК или Применить в диалоге шаблона. Это имеет смысл, когда пользо-

вателю необходимо отслеживать текущее состояние модели по мере подбора необхо-

димых параметров. С другой стороны, надо иметь в виду, что если изменение параме-

тра приводит к длительному перестроению модели, то включение этой опции существен-

но затормозит работу интерфейса шаблона.

• Теперь давайте поменяем тип ввода для параметра ширины паза. Выберем его в левом

верхнем окне и на вкладке Атрибуты изменим Стиль отображения на Выбор из спи-

ска. В текстовом поле Значения вбейте возможные значении параметра – 1.5, 2, 2.5.

Рядом с этим полем есть две опции Возврат индекса и Возврат значения индекса.

Первая опция означает то, что в зависимости от выбора пользователя параметру будет

присвоено значение, равное порядковому номеру элемента выпадающего списка. Вто-

рая опция заставит передавать из выпадающего списка само выбранное значение. Пер-

вый вариант удобен, когда параметру необходимо назначить числовое значение, в то

время как пользователю желательно в списке видеть какие-либо осмысленные, возмож-

но текстовые, обозначения. В нашем случае необходимо передавать само значение из

списка, поэтому выберем вторую опцию. Также включим опцию Динамическое обнов-

ление (рис. 10.17).

• Добавьте ещё два элемента типа «Группа» из вертикальной инструментальной панели

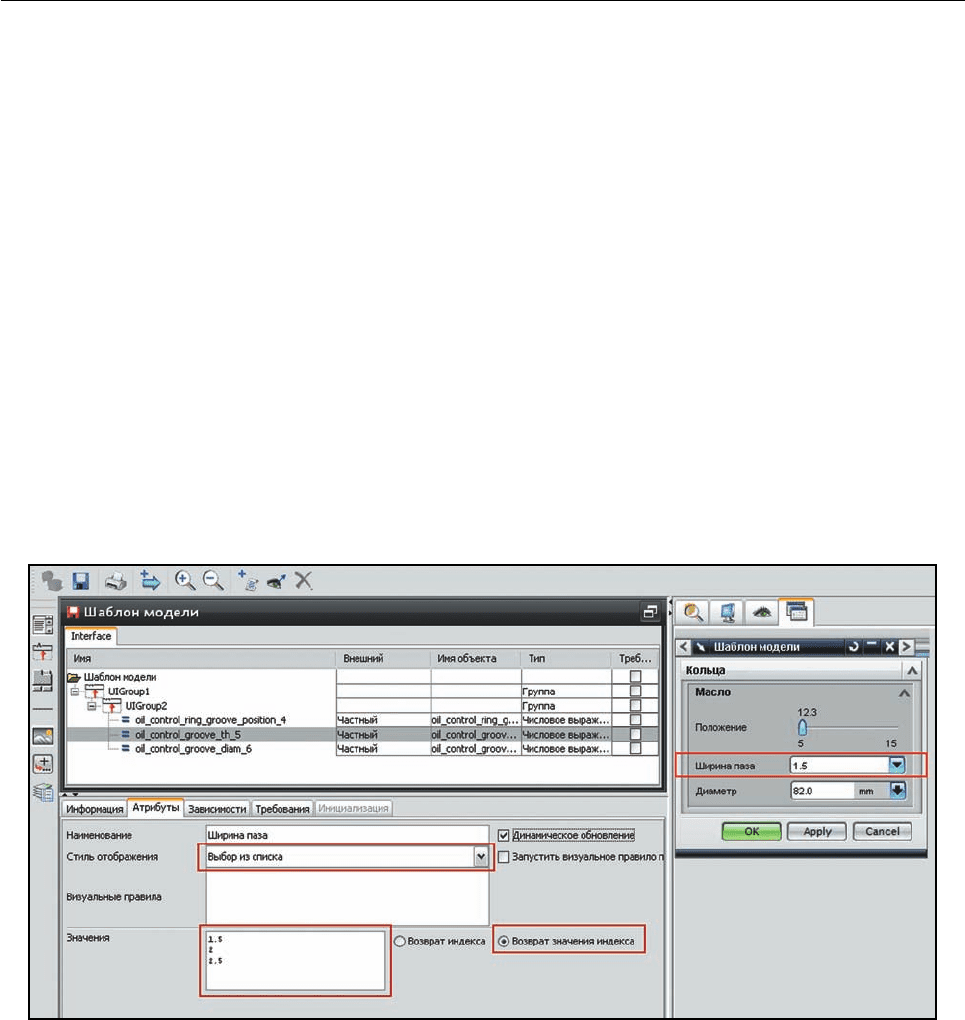

Рисунок 10.17 Создание выпадающего списка

274

Глава 10. Работа с шаблонами NX

на тот же уровень, что и группа «Масло». В атрибутах каждой группы задайте им имена

(рис. 10.18).

• В верхнюю и нижнюю группы перетащите параметры элементов RECTANGULAR_

GROOVE77 и RECTANGULAR_GROOVE78 соответственно, аналогично тому, как это

делалось для первой группы. Важно правильно отслеживать иерархию добавляемых

элементов, чтобы соответствующие блоки интерфейса попадали в правильное место

(рис. 10.19).

• Переключитесь на вкладку Проводник диалогов в правом верхнем окне. Переиме-

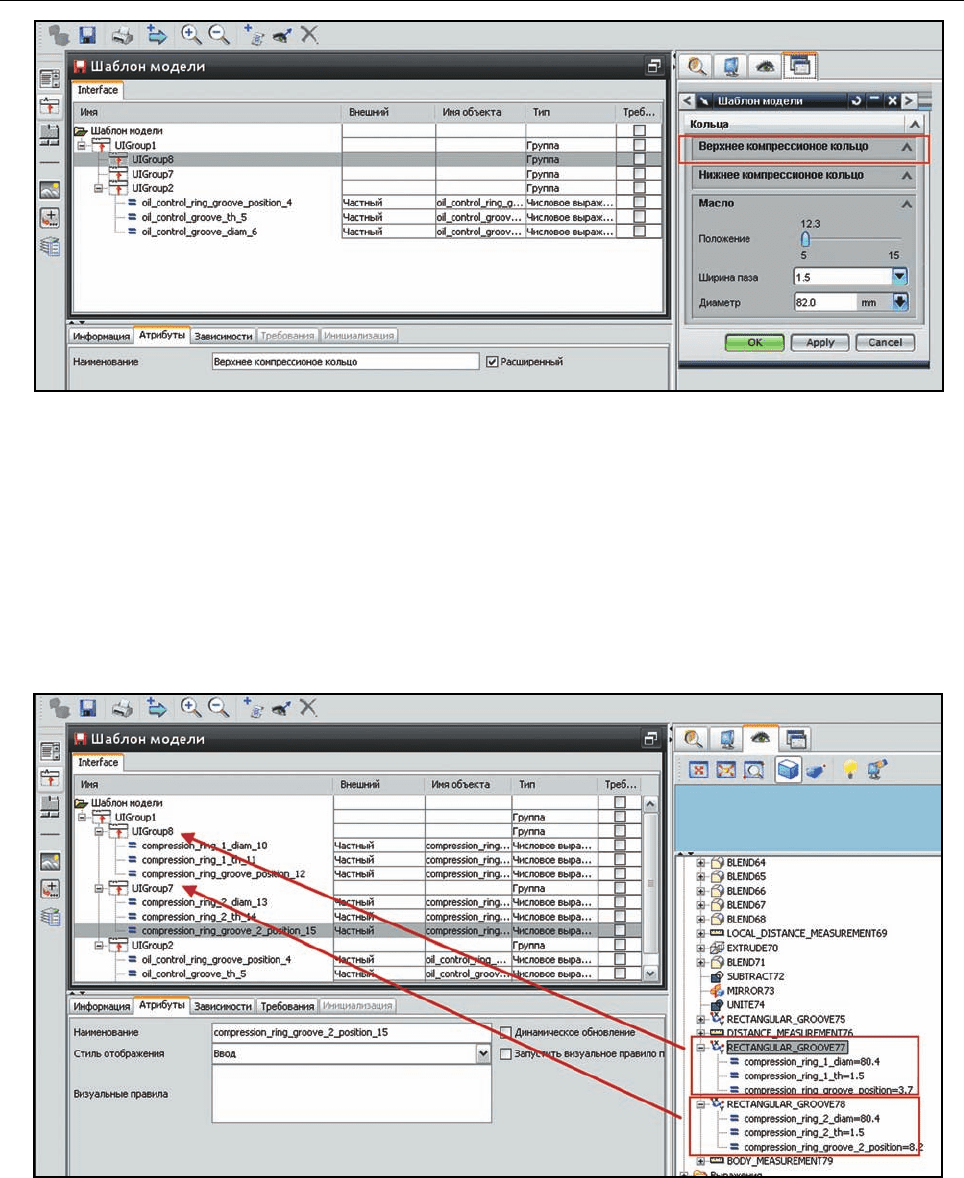

Рисунок 10.18 Добавление групп

Рисунок 10.19 Наполнение параметрами

275

NX Глава 10. Работа с шаблонами

нуйте и смените тип для элементов на двух добавленных группах по аналогии с первой

группой (рис. 10.20).

• Сохраните шаблон и выйдите из приложения PTS. Запустите NX7.5 и, открыв шаблон,

проверьте, как он теперь работает.

Готовый шаблон этого примера вы можете найти в папке ch10/Step2.

РАБОТА С ЭСКИЗАМИ

До сих пор при построении шаблонов мы использовали только параметры конструктивных

элементов, входящих в дерево построения. В общем случае набор объектов, которые могут

быть использованы для создания интерфейса, не ограничивается параметрами. Вы также мо-

жете использовать именованные параметры из заданных в модели выражений, WAVE связи и

эскизы. В следующем примере добавим в шаблон возможность управлять геометрией моде-

ли через эскизы.

• Запустите PTS и откройте шаблон, созданный в предыдущих примерах.

• Переведите шаблон в режим редактирования и в верхнем правом окне перейдите на вкладку

Проводник модели.

• Добавьте в интерфейс диалога ещё один элемент типа «Группа» в самый верх окна. В эту

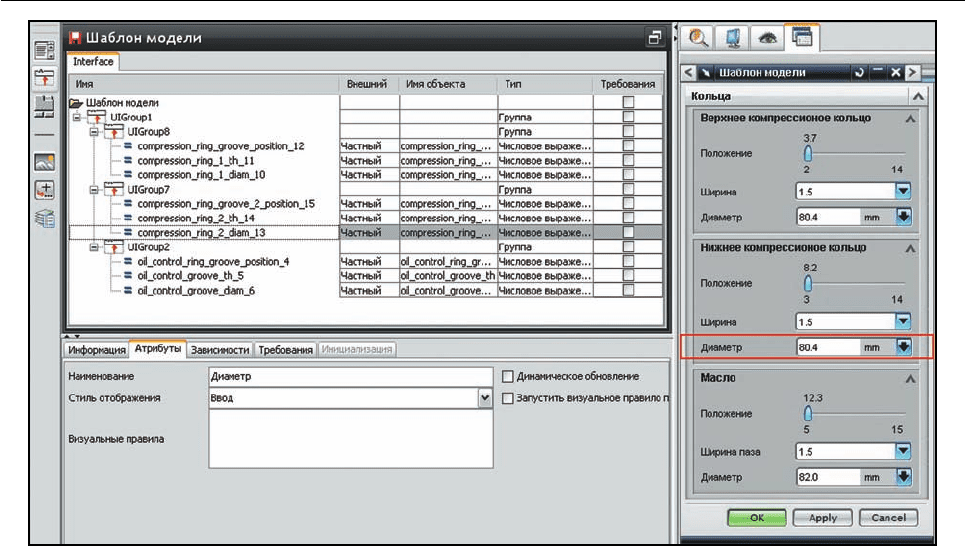

Рисунок 10.20 Задание свойств элементов

276

Глава 10. Работа с шаблонами NX

группу перетащите из дерева построения модели эскизы SKETCH1, SKETCH2 и SKETCH4.

Обратите внимание, что каждый эскиз имеет набор параметров, которые основаны на раз-

мерах в этом эскизе. Вы также можете их использовать для построения интерфейса, но в дан-

ном примере ограничимся только самими эскизам. Под каждый эскиз, помещённый в группу,

будет создан элемент интерфейса в заготовке диалога шаблона. На вкладке Атрибуты за-

дайте имена новым элементам интерфейса (рис. 10.21).

• Сохраните шаблон и выйдите из PTS.

• Запустите NX7.5, откройте шаблон и протестируйте интерфейс.

Готовый шаблон этого примера вы можете найти в папке ch10/Step3.

КОНТРОЛЬ ШАБЛОНА

PTS позволяет не только создавать интерфейс для управления параметрами геометриче-

ских построений, но и даёт возможность проконтролировать получаемый результат. У вас

есть возможность контролировать как саму геометрию, полученную в результате ввода дан-

ных через интерфейс, так и оценивать некие характеристики, которые важны с конструктив-

ной точки зрения для данной модели. Первый тип проверок представляет собой набор проце-

дур Checkmate, который задаётся на вкладке

Требования при выборе заголовка шабло-

на в верхнем левом окне (рис. 10.22).

Вам необходимо выбрать те проверки,

которые вы хотите осуществить после при-

менения шаблона, а также задать необходи-

мые параметры. Текстовое поле Описание

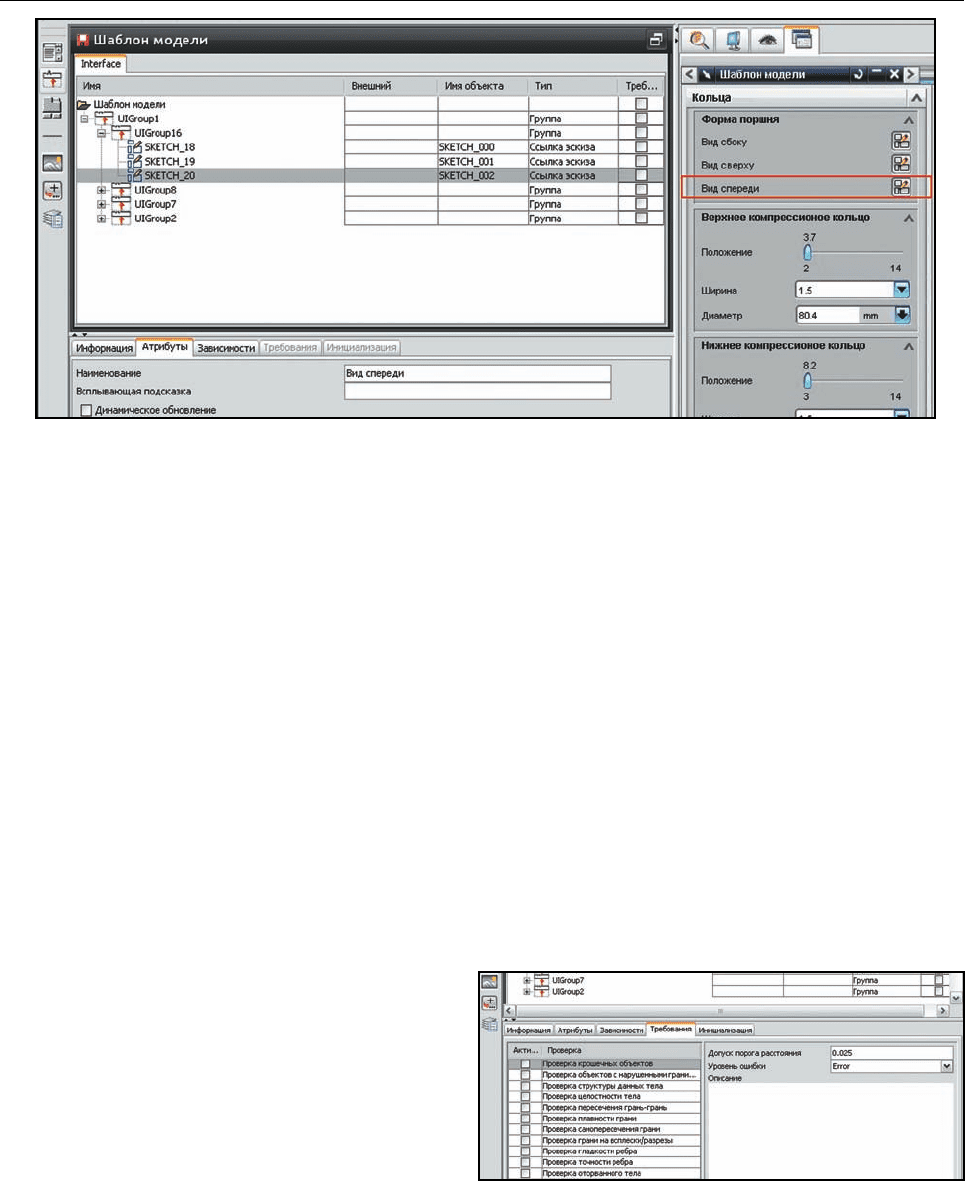

Рисунок 10.21 Работа с эскизами

Рисунок 10.22 Контроль геометрии шаблона

277

NX Глава 10. Работа с шаблонами

позволяет задать текст сообщения, который будет видеть пользователь по окончании работы

соответствующей проверки. Выпадающий список Уровень ошибки задаёт критичность дан-

ной проверки, в случае если результат будет отрицательным.

Другой тип проверок задаётся на основе измерений геометрии, которые были сохране-

ны в дереве построения модели. В следующем примере установим проверку по предельному

весу для шаблона модели, созданной в предыдущих примерах.

• Запустите PTS и откройте созданный шаблон.

• Добавьте ещё один элемент типа «Группа» в интерфейс диалога. Так как сейчас диалог со-

держит уже достаточно много элементов интерфейса, то есть смысл свернуть уже наполнен-

ные группы, чтобы сам диалог принял более компактный вид. Для этого необходимо в левом

верхнем окне, выделив наполненные группы, созданные в предыдущих примерах, на вкладке

Атрибуты выключить опцию Расширенный (рис. 10.23).

• Дайте название новой группе и в верхнем правом окне переключитесь на вкладку Прово-

дник модели. В дереве построения модели было создано ассоциативное измерение, один

из результатов которого представляет собой интересующую нас массу. Найдите в дереве

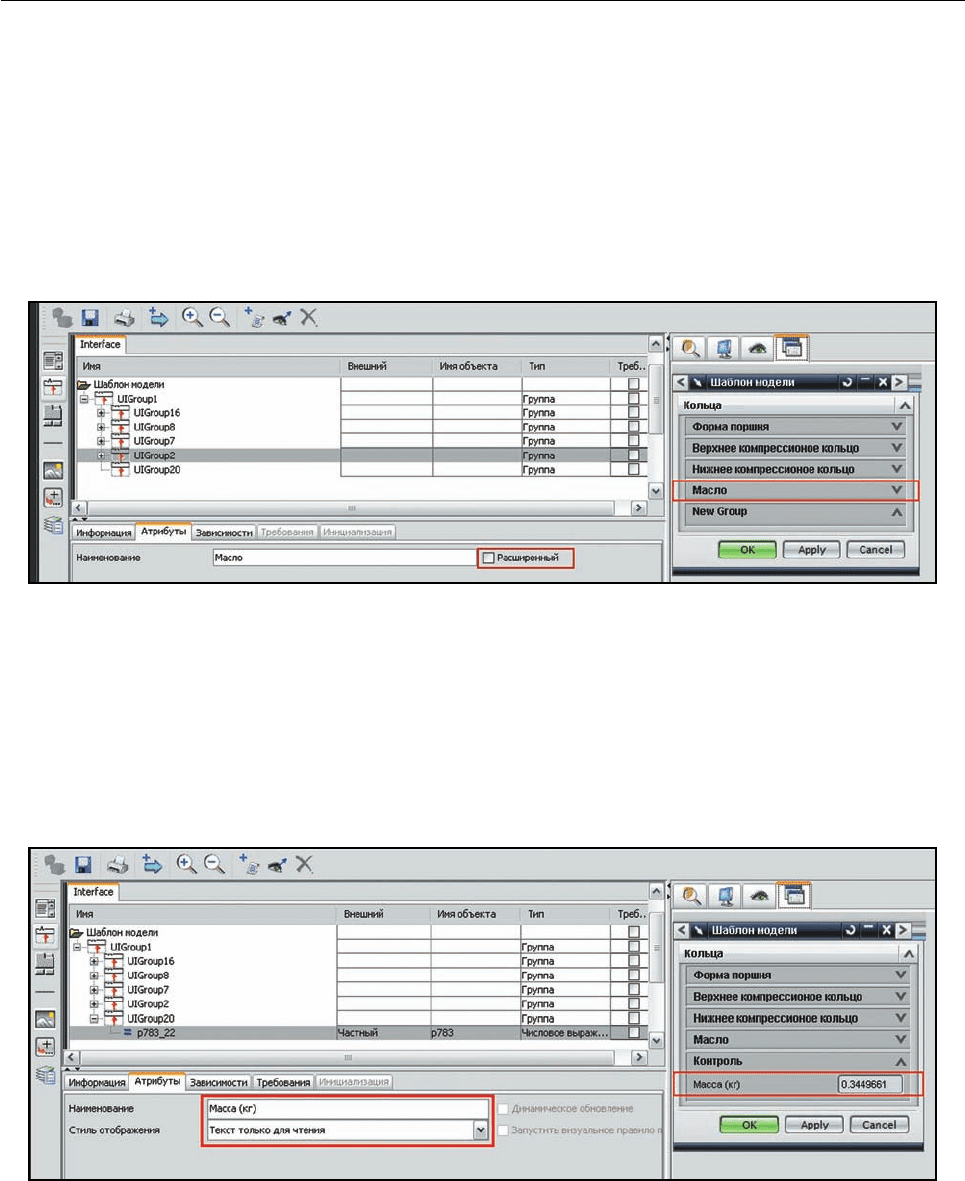

Рисунок 10.23 Добавление группы

Рисунок 10.25 Задание свойств контрольного параметра

278

Глава 10. Работа с шаблонами NX

построения элемент BODY_MEASUREMENT79 и разверните его. Выделив параметр p783,

перетащите его в созданную группу в верхнем левом окне (рис. 10.24). Если вам необходи-

мо определить, за что отвечает конкретный параметр, входящий в элемент измерения, то, за-

держав курсор мыши над интересующим параметром, вы получите всплывающую подсказку.

• Выделите в левом верхнем окне параметр массы и на вкладке Атрибуты дайте название

элементу интерфейса, а также задайте Стиль отображения как Текст только для чтения

(рис. 10.25).

• Полученный элемент интерфейса позволяет в реальном времени видеть получаемую массу

модели. Добавим теперь ограни-

чение на этот параметр, чтобы

шаблон сам отслеживал соответ-

ствие текущей массе заданным

границам.

• Снова выделите в левом верхнем

окне параметр массы и на вкладке

Требования в поле Имя тре-

бования задайте любое имя для

создаваемого требования. Поле

Тип сообщения позволяет задать

критичность сообщения, выдава-

емогое пользователю. Оставим

его пока без изменения. Далее

необходимо выбрать тип проверки.

Возможны три варианта – одно-

стороннее условие, диапазон или двухстороннее условие и набор значений. В данном

случае выберем Односторонне условное выражение и в параметрах условия укажем,

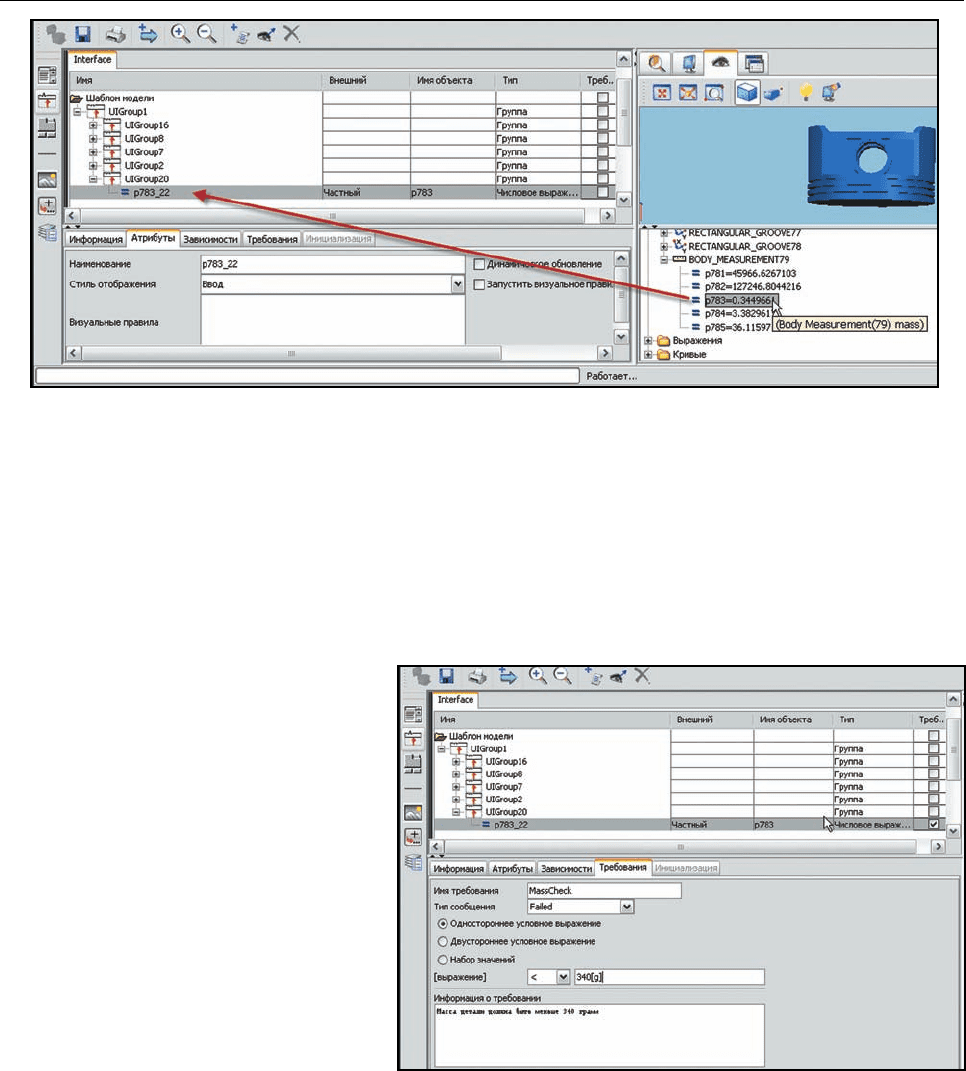

Рисунок 10.24 Добавление контрольного параметра

Рисунок 10.26 Создание требования

279

NX Глава 10. Работа с шаблонами

что измеряемая масса должна быть меньше 340 граммов. В текстовом поле Информация

о требовании введите текст, который будет отображаться пользователю, в случае если

требование будет нарушено (рис. 10.26).

• При построении шаблонов с более сложной логикой вы можете задавать условия, не вписы-

вая явно величину значения параметров, а использовать параметры из выражений модели

или параметров конструктивных элементов. Для этого надо просто перетащить из дерева

построения модели интересующий вас параметр в текстовое поле условия.

• С вертикальной инструментальной панели выделите и перетащите под параметр массы

элемент типа «Кнопка». Выделив

его, задайте ему имя на вкладке

Атрибуты и в выпадающем спи-

ске Действие кнопки выберите

пункт Показать информацию

проверки (рис. 10.27).

• Сохраните шаблон и выйдите из

PTS.

• Запустите NX7.5 и откройте файл

шаблона.

• Войдите в режим редактирования

шаблона и измените параметры

построения модели. После этого нажмите кнопку проверки. Появится информационное со-

общение, показывающее, соответствует ли выбранный параметр заданному требованию

(рис. 10.28).

Измеряемая масса будет обновляться при изменении параметров, только если в свойствах

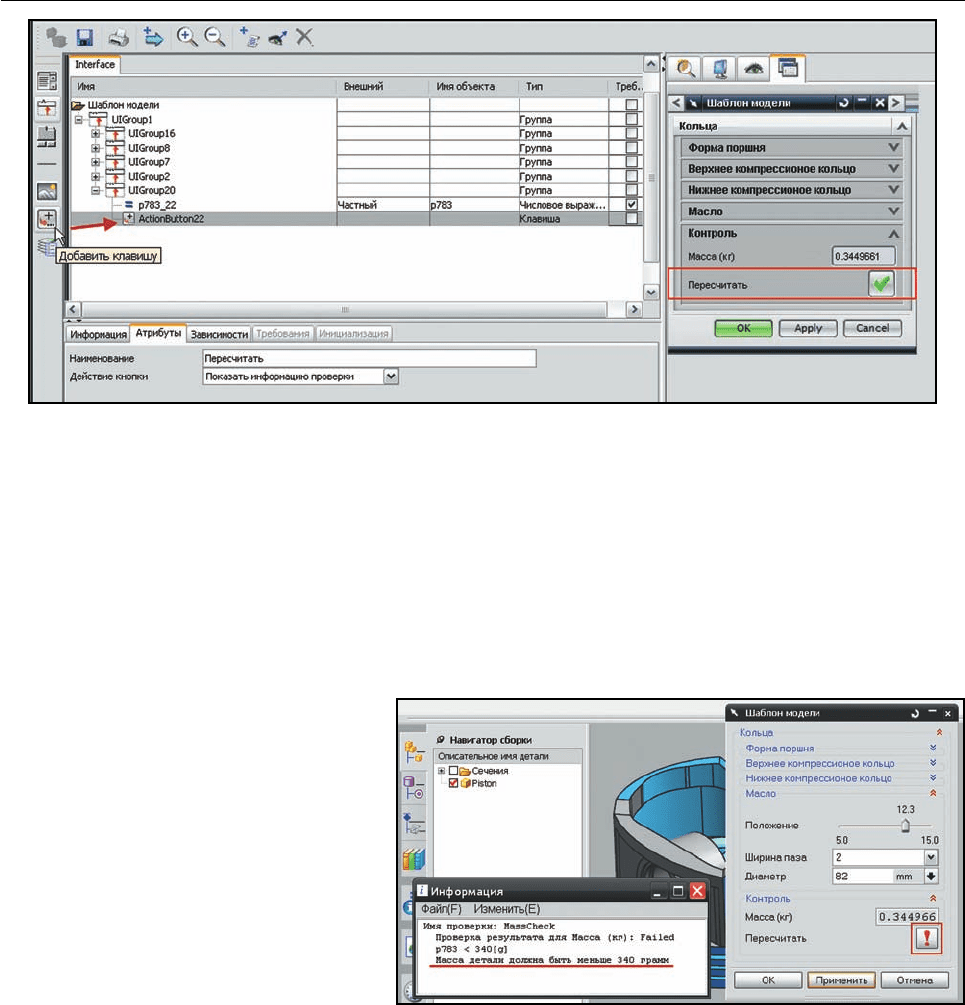

Рисунок 10.27 Добавление кнопки действия

Рисунок 10.28 Проверка шаблона

280

Глава 10. Работа с шаблонами NX

этих параметров была включена опция Динамическое обновление. Иначе необходимо на-

жать кнопку Применить, чтобы модель перестроилась и новое значение массы было отобра-

жено в диалоге. Готовый шаблон этого примера вы можете найти в папке ch10/Step4.

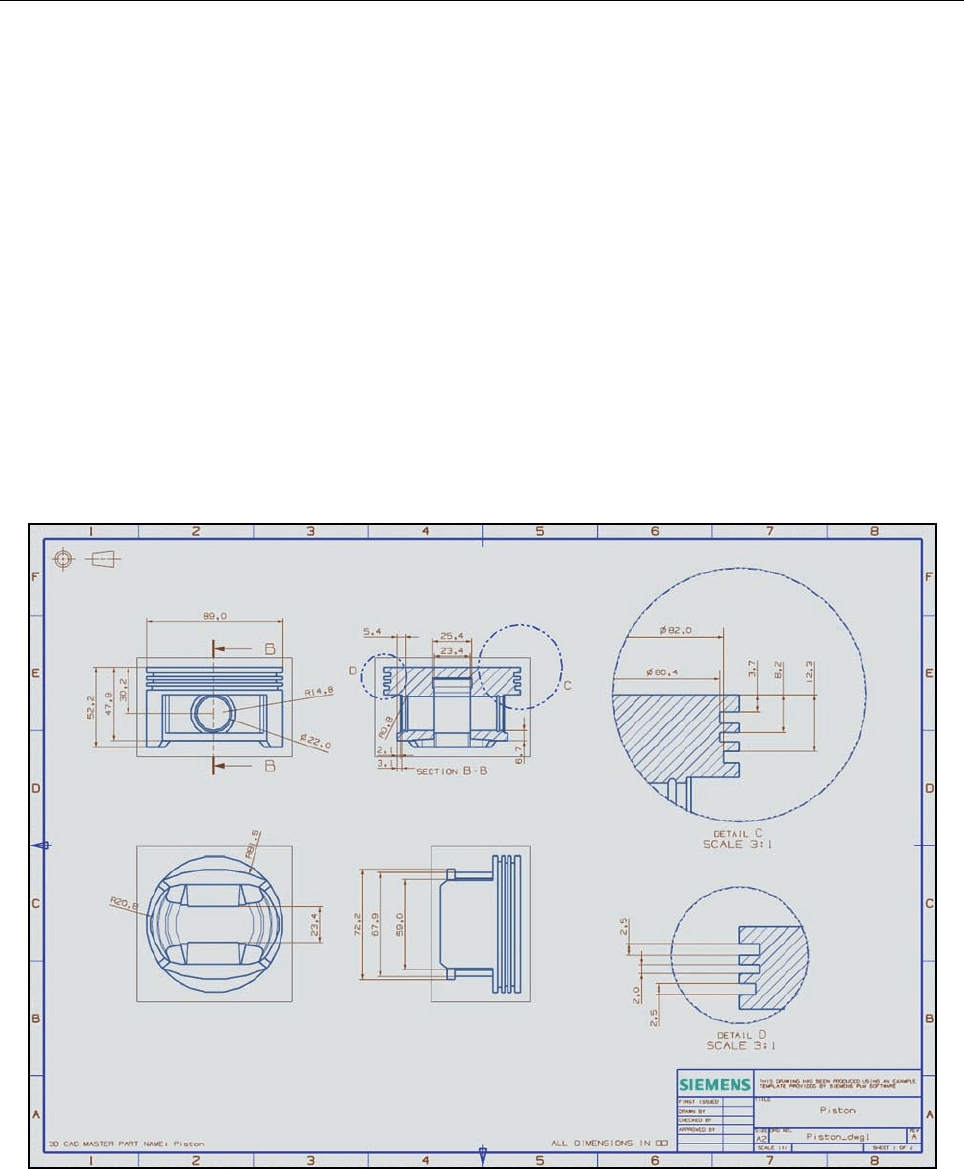

ШАБЛОН ЧЕРТЕЖА И РАСЧЁТНОЙ МОДЕЛИ

Использование шаблонов деталей позволяет существенно повысить повторное использо-

вание наработок в новых проектах. Обычно созданные 3D модели на основе шаблонов ис-

пользуются на последующих этапах проектирования – по ним делают чертежи, их использу-

ют для расчётов и написания программ для станков с ЧПУ. Приложение PTS с версии NX7.0

позволяет, помимо создания шаблона самой модели, сделать связанные шаблоны чертежей

и расчётных моделей. Это даёт возможность дополнительно сократить время проектирования

и подготовки детали для производства. Надо иметь в виду, что сама PTS не создаёт ни чертёж,

ни расчётную модель – для этого необходимо воспользоваться модулями Черчение и Рас-

ширенная симуляция системы NX7.5. Задача PTS - создать шаблоны-заготовки на основе

существующего чертежа и расчётной модели, которые будут ассоциированы с шаблоном 3D

Рисунок 10.29 Чертёж поршня
