либо другому правилу. В данном случае в этом нет необходимости, поэтому эту опцию мы

оставим выключенной (рис. 10.62).

• Проточке, которую мы хотим подсвечивать, при изменении её позиции соответствует элемент

дерева построения RECTANGULAR_GROOVE(78). Все, что нам необходимо, - это с помощью

функций визуальных правил «добраться» до граней проточки и подсветить их. А затем привязать

вызов созданного визуального правила к переменным, которые её модифицируют из диалогово-

го интерфейса шаблона. «Добраться» до граней мы можем двумя способами. Первый способ вы

могли видеть в визуальном правиле по подсветке компонентов с заданным атрибутом в пре-

дыдущем примере. То есть, применяя функции выборки и фильтрации, получить набор граней,

соответствующих элементу с заданным именем. Есть второй, более простой способ, который в

данном случае имеет смысл использовать. Переключите правое верхнее окно в режим отобра-

жения дерева построения модели и перетащите элемент RECTANGULAR_GROOVE(78) в окно

редактирования визуальных правил. Система сама создаст операцию выборки, получающую

необходимый нам элемент модели (рис. 10.63).

• Далее нам необходимо получить все грани

элемента полученной операции выборки. Это

можно сделать, добавив ещё одну операцию

выборки. Для этого из левой части окна ре-

дактирования визуального правила, раскрыв

группу Выборка, выделите и перетащите в

поле редактирования функцию Элемент. В

выпадающем списке блока функции устано-

вите тип выбираемых элементов Грани (рис.

10.64). Добавленный блок-функция будет при-

нимать элемент построения проточки из первой

функции выборки и выбирать все гра

ни этого

элемента.

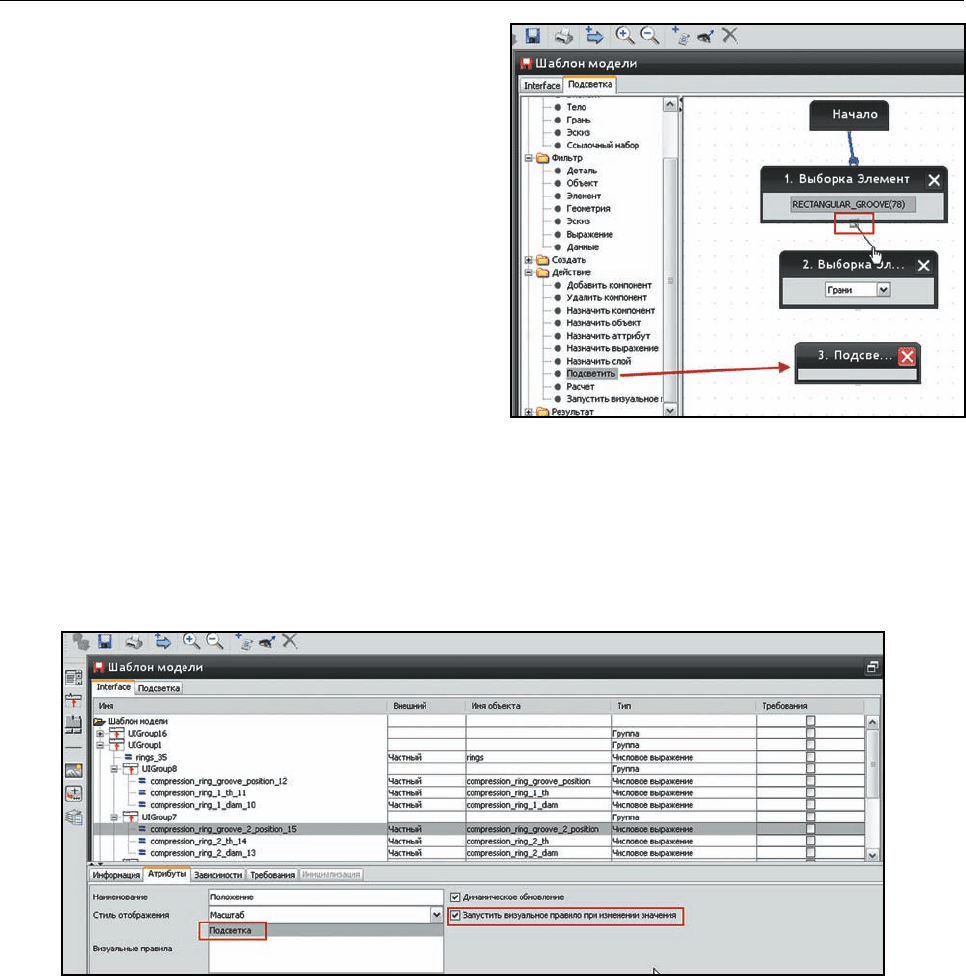

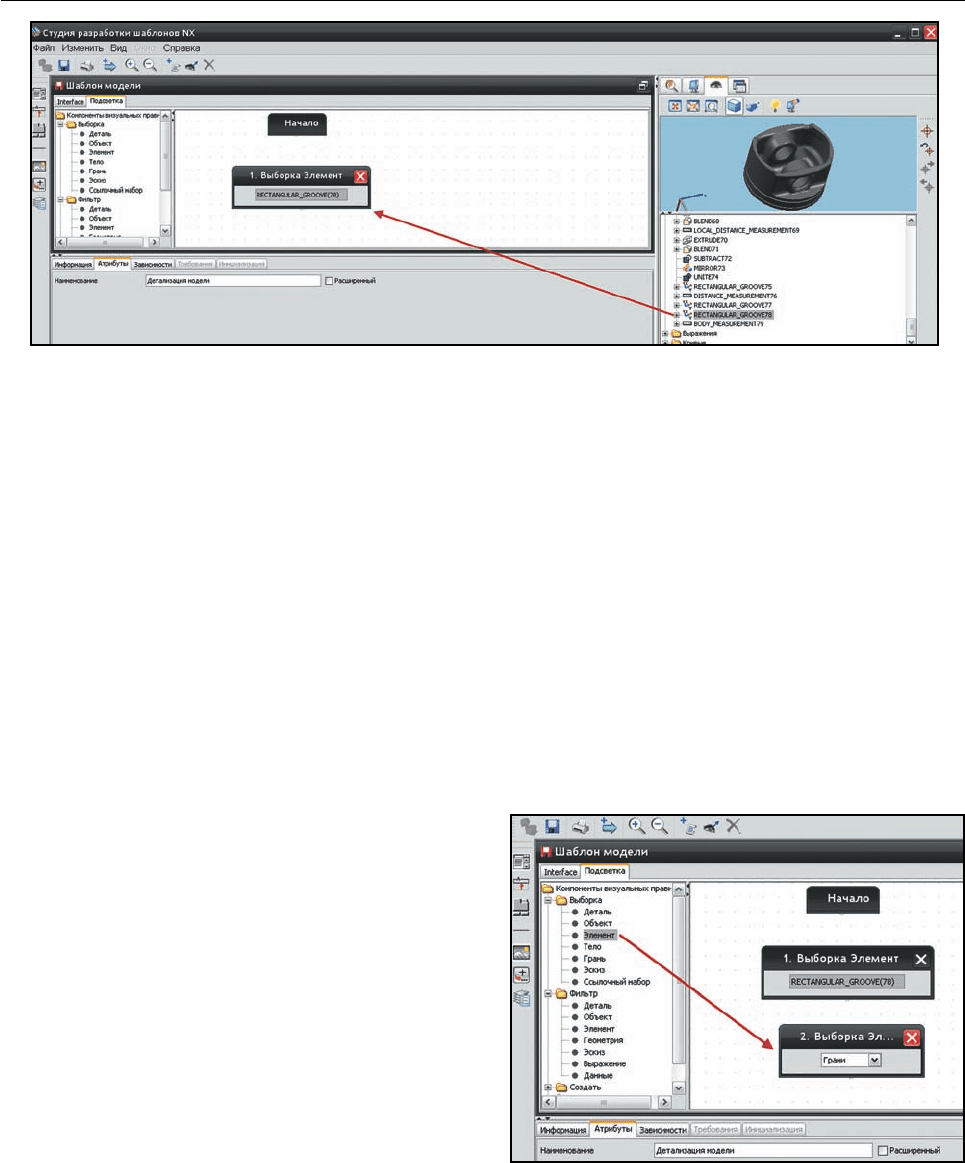

Рисунок 10.63 Получение геометрического элемента

Рисунок 10.64 Выборка граней

302

Глава 10. Работа с шаблонами NX

• Теперь осталось определить действие, кото-

рое мы хотим осуществить, и соединить все

блоки алгоритма в цепочку. Из группы Дей-

ствие выберите и перетащите функцию Под-

светить в поле редактирования шаблона.

Затем соедините все блоки друг за другом в

порядке их добавления. Начните с блока На-

чало. Для создания соединения выберите ма-

ленький прямоугольный маркер на середине

нижнего края блока функции и, нажав левую

кнопку мыши, перетащите его на другой блок,

с которым вы хотите установить связь. Затем

отпустите кнопку мыши (рис. 10.65).

• Вернитесь обратно на вкладку создания

интерфейса шаблона и, выделив по очереди

параметры, отвечающие за управление про-

точкой, включите опцию Запустить визуальное правило при изменении значения, а

в списке Визуальные правила выберите только что созданное правило (рис. 10.66).

• Сохраните шаблон и выйдите из PTS.

• Запустите NX7.5 и загрузите шаблон. Активируйте диалоговый интерфейс шаблона и поме-

няйте параметры управления проточки. Если все было сделано правильно, то при каждом из-

менении будет производиться запуск визуального правила, и грани проточки будут подсве-

чиваться (рис. 10.67).

В данной главе мы рассмотрели базовые возможности создания шаблонов моделей в при-

ложении PTS. Этого хватит, чтобы создавать шаблоны с достаточно сложной логикой, но функ-

Рисунок 10.65 Построение связей

Рисунок 10.66 Привязка визуального правила к переменной

303

NX Глава 10. Работа с шаблонами

ционал PTS этим не ограничивается. Помимо описанных возможностей, с помощью PTS вы мо-

жете создавать группы шаблонов, связанные между собой, передавать параметры, введен-

ные пользователем между шаблонами, управлять внешними геометрическими связями, вызы-

вать из шаблонов программный код, написанный на языках Visual Basic или Java, и многое

другое. С этими возможностями вы можете подробней ознакомиться, открыв раздел докумен-

тации системы NX7.5, посвящённый PTS.

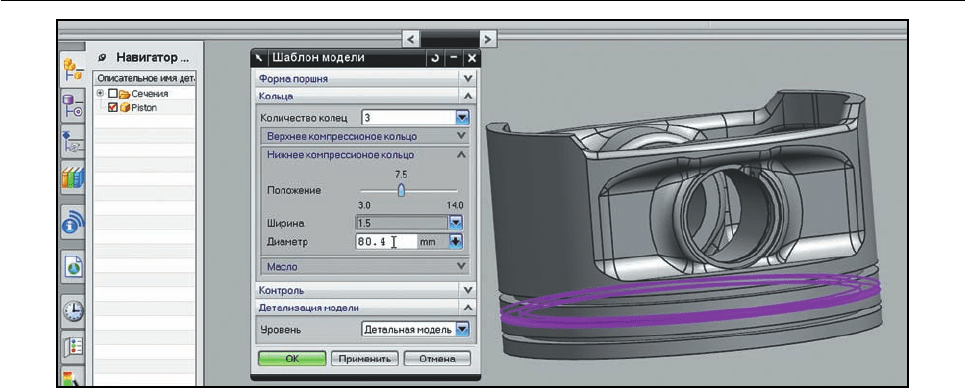

Рисунок 10.67 Тестирование шаблона

Глава 11

Визуализация

• Визуальные отчеты

• Проверка моделей

• Изображения и анимация

СОДЕРЖАНИЕ ГЛАВЫ

305

NX Глава 11. Визуализация

ВИЗУАЛЬНЫЕ ОТЧЕТЫ

Визуальные отчеты появились в версии NX7 и с тех пор находят все большее применение

в процессах разработки и анализа разрабатываемого изделия. Механизм визуальных от-

четов решает задачу быстрого предоставления необходимой информации об изделии непо-

средственно на трёхмерном макете самого изделия. Не секрет, что разработка любого из-

делия сопровождается большими объемами сопутствующих данных, и достаточно большая

часть этих данных так или иначе касается конкретных узлов, сборок и деталей, входящих в со-

став изделия. Это могут быть данные о весе, состоянии готовности, статусе, актуальности и о

многом другом, что обычно представляется в виде текстовой информации в PDM системе или

в электронных таблицах. Недостаток такого представления информации – в том, что в CAD

системе пользователь видит трехмерный макет изделия, а для получения сопутствующей ин-

формации он вынужден обращаться к другим источникам, которые не всегда удобны с точки

зрения получения быстрого ответа на интересующий вопрос. Хорошо, когда изделие неболь-

шое и разрабатывается одним-двумя исполнителями. В ином случае даже получение ответа

на простые вопросы о текущем состоянии разработки по каким-то критериям требует значи-

тельных трудозатрат.

Механизм визуальных отчетов предлагает альтернативное представление сопутствую-

щей информации. Они отображают информацию не в отдельном представлении, а непосред-

ственно на моделях компонентов состава разрабатываемого изделия. Это даёт наглядную

привязку информации к объектам и избавляет от необходимости переключаться между не-

сколькими источниками данных.

Визуальный отчет представляет собой набор определенных логических операций над

атрибутами объектов и описание области действия этих операций. Отчет отображается в

виде цветовой раскраски и графических тэгов, которые формируются на основании обра-

ботки каждого компонента состава изделия логическими операциями, заданными в отчете.

• Запустите NX7.5 и откройте файл сборки impeller_

assy.prt из папки ch11/hd3d.

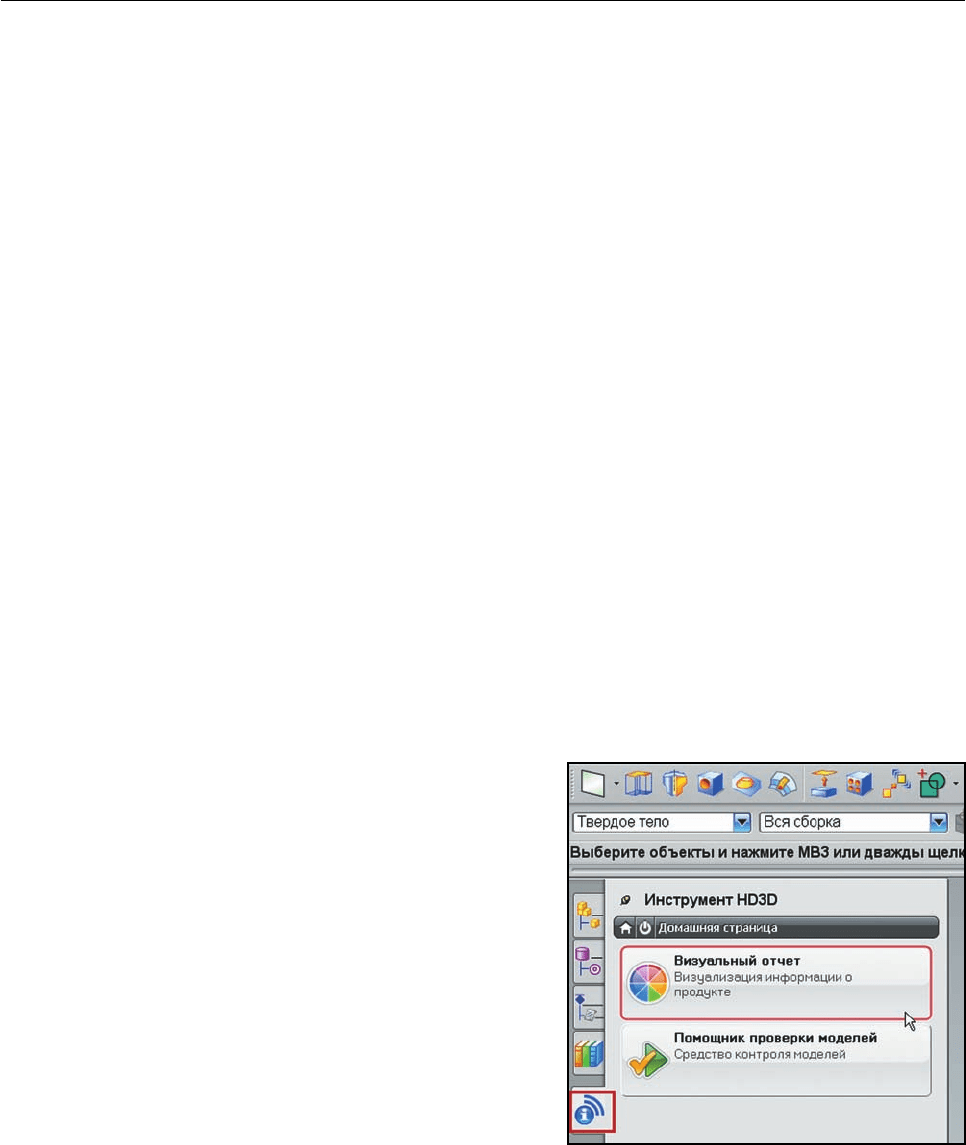

• На панели ресурсов откройте вкладку Инструмент

HD3D (HD3D Tools) и двойным щелчком мышки на

кнопке Визуальный отчет (Visual Reporting) за-

пустите одноименный инструмент. Будет открыта па-

нель просмотра и создания отчетов (рис. 11.1).

• В системе для примера уже есть несколько предо-

пределенных отчетов, которые можно использовать

как основу для создания своих отчетов. В выпадаю-

щем списке Имя отчета (Report Name) выберите

один из примеров отчетов, который называется Со-

стояние позиционирования (Positron Status),

и нажмите кнопку Активировать (Activate).

Рисунок 11.1. Запуск панели управления

визуальными отчетами

306

Глава 11. Визуализация NX

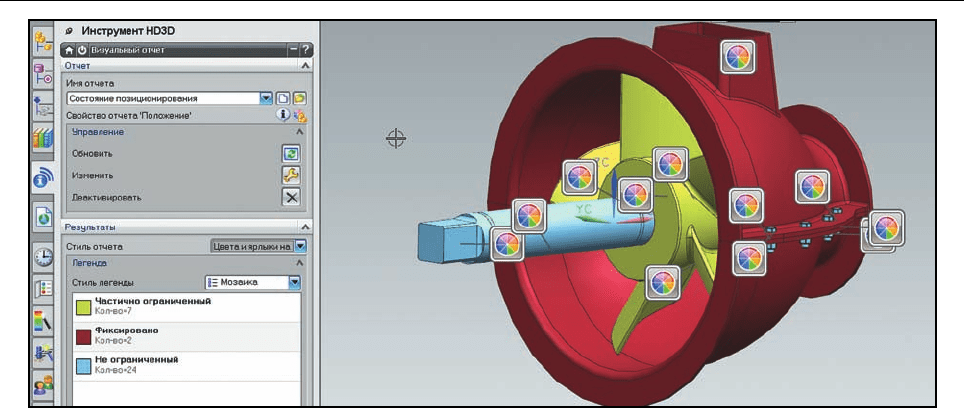

После обработки компонентов сборки отчет будет представлен на компонентах сборки.

Данный отчет проверил состояние позиционирования компонента и в зависимости от резуль-

тата отнес его к одной из групп – Фиксировано (Fixed), Частично ограниченный (Partially

Constrained) и Неограниченный (Unconstrained) (групп может быть больше в этом отчете).

Каждой группе назначается определённый цвет, которым раскрашиваются все входящие в

группу компоненты. Дополнительно на компонентах отображается графический тэг, который

отображает дополнительную информацию и заодно является точкой для отображения кон-

текстного меню по щелчку правой кнопки мыши. Для смены вида отображения отчета вос-

пользуйтесь выпадающим списком Стиль отчета (Reporting Style) (рис. 11.2).

При работе со сборками, содержащими большое количество компонентов, или при плот-

ной компоновке можно воспользоваться режимом полупрозрачности для более четкого ото-

бражения интересующих объектов. Режим полупрозрачности включается с помощью кнопки

Полупрозрачность (See-Thru) на инструментальной панели Вид (View). Когда режим акти-

вирован, все не выбранные в данный момент объекты делаются полупрозрачными, что обе-

спечивает контрастность выбранных объектов на фоне всего остального. Использование дан-

ного режима визуализации для отображения визуальных отчетов существенно облегчает про-

смотр результатов.

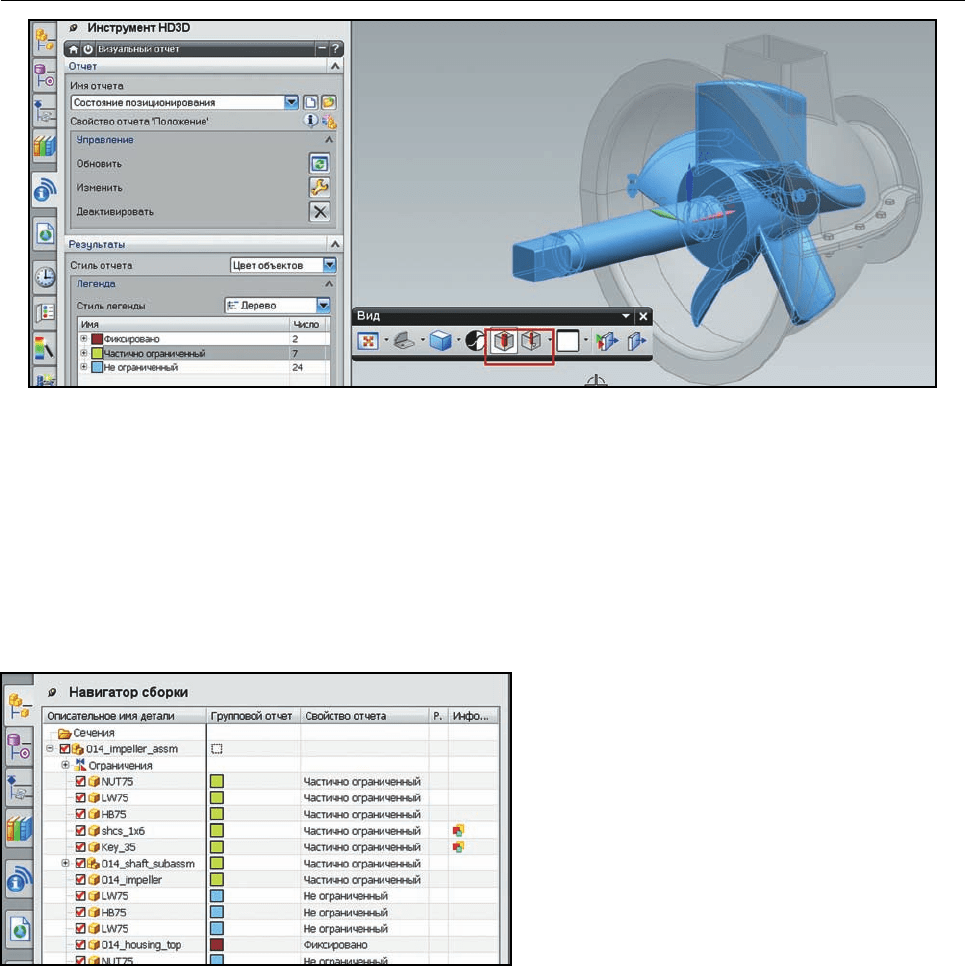

• Включите режим полупрозрачности и, выбирая в панели управления визуального отчета

группы и компоненты, посмотрите, как визуализируются компоненты. Полупрозрачность мо-

жет быть отображена в трех стилях, которые управляются с помощью кнопки меню Стиль

полупрозрачности (See-Thru Style) (рис. 11.3).

Визуальный отчет будет отображаться до тех пор, пока не будет выключен с помощью кноп-

ки Деактивировать (Deactivate) в панели управления отчетом или пока не будет выключена

сама панель. Если после генерации отчета будут произведены какие-то изменения в сборке

или её компонентах, то отчет можно обновить с помощью кнопки Обновить (Refresh).

• Не выключая отображения отчета, переключитесь на вкладку Навигатор сбор-

Рисунок 11.2. Отображения визуального отчета

307

NX Глава 11. Визуализация

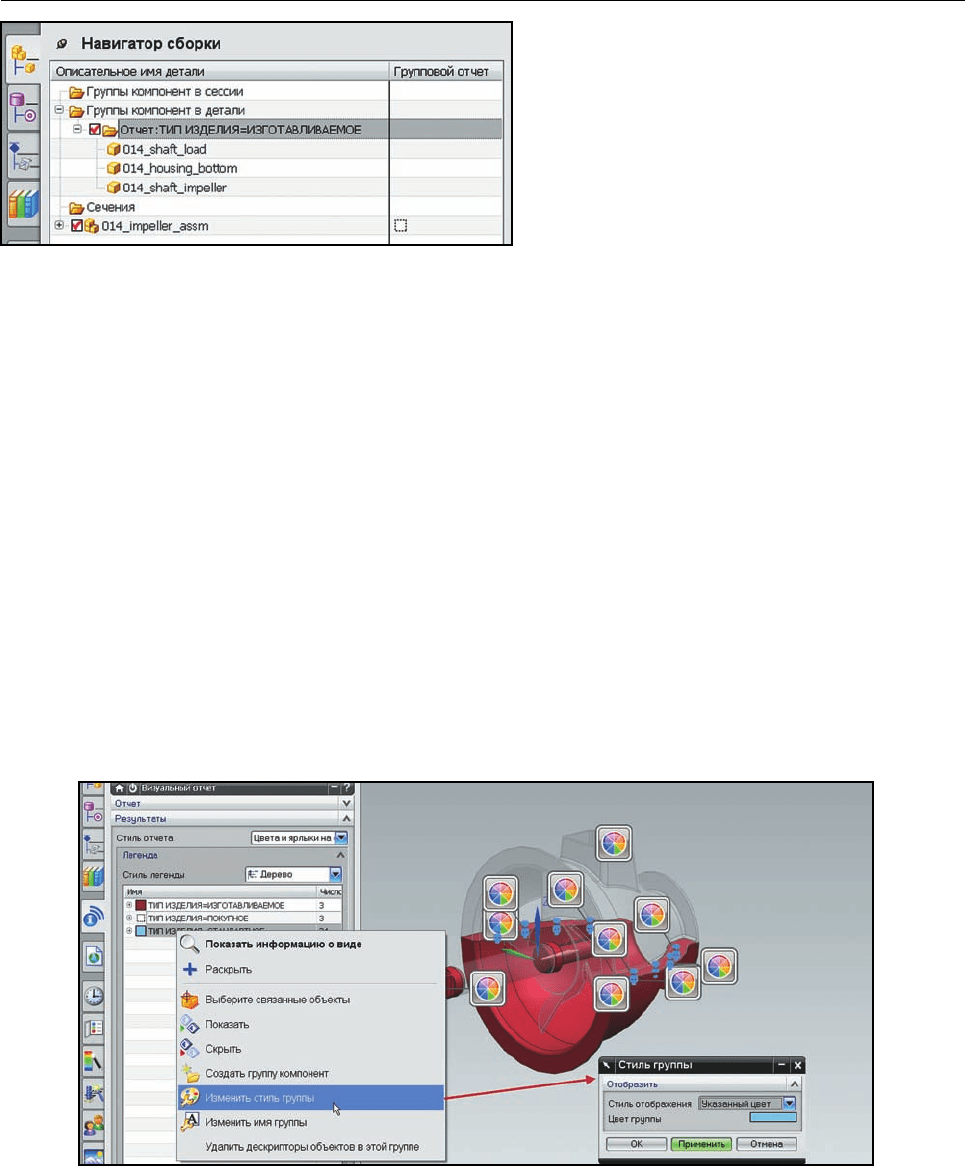

ки (Assembly Navigator). Обратите внимание на колонки Групповой отчет (Report

Group) и Свойство отчета (Report Property). Эти колонки видны только при активном ви-

зуальном отчете и показывают цвет группы результатов, присвоенных компоненту сборки

(первая колонка), и значение атрибута, использованного для отчета (вторая колонка) (рис.

11.4).

Теперь давайте создадим свой отчет с нуля и обработаем им компоненты текущей сборки.

Создадим отчет, который будет показывать тип компонента – стандартный, покупной или из-

готавливаемый. В каждой детали, входящей в сборку, определен атрибут с именем ТИП ИЗ-

ДЕЛИЯ, который имеет соответствующее

значение.

• На панели управления визуальными

отчетами нажмите кнопку Деактивиро-

вать, чтобы выключить текущий отчет, и за-

тем нажмите кнопку Определить новый

отчет (Define New Report), в открывшем-

ся диалоге задайте свойства отчета.

• В поле Имя отчета (Report Name)

задайте наименование отчета, под которым

он будет отображаться в выпадающем спи-

ске доступных отчетов. В поле Описание

(Description) введите описание отчета, поясняющее его назначение.

Следующим шагом в разделе Свойство отчета (Report Property) в первом выпадающем

списке необходимо задать критерий, по которому будет формироваться отчет. Критериями

могут быть:

Свойство компонента сборки (Component Property) – это свойства вхождения детали

в состав сборки. По своей сути, это те свойства, которые отображаются в колонках Навига-

Рисунок 11.3. Режим полупрозрачности

Рисунок 11.4. Отображение результатов в Навигато-

ре сборки

308

Глава 11. Визуализация NX

тора сборки. Во втором выпадающем списке необходимо указать, какое именно свойство

будет критерием.

Атрибут детали (Part Attribute) – атрибут, который задается в свойствах детали (не в

контексте сборки). При выборе этого типа во втором списке необходимо вписать имя атри-

бута.

Свойства изделия в системе PDM Teamcenter (Teamcenter Property) – этот пункт досту-

пен, только когда NX работает под управлением PDM системы Teamcenter. Он позволяет ис-

пользовать в качестве критерия свойства изделия, его ревизии или набора данных.

Принадлежность компонента группе (Component Group) – критерием будет являться

принадлежность компонента какой-либо из предопределенных групп.

Попадание компонента в заданный диапазон (Match Scope) – этот критерий опре-

деляет, попадает ли компонент в отчет, определяемый в разделе Границы отчета (Report

Scope). То есть при использовании этого критерия компоненты будет разделены на те, кото-

рые входят в область действия отчета, и те, которые в него не входят.

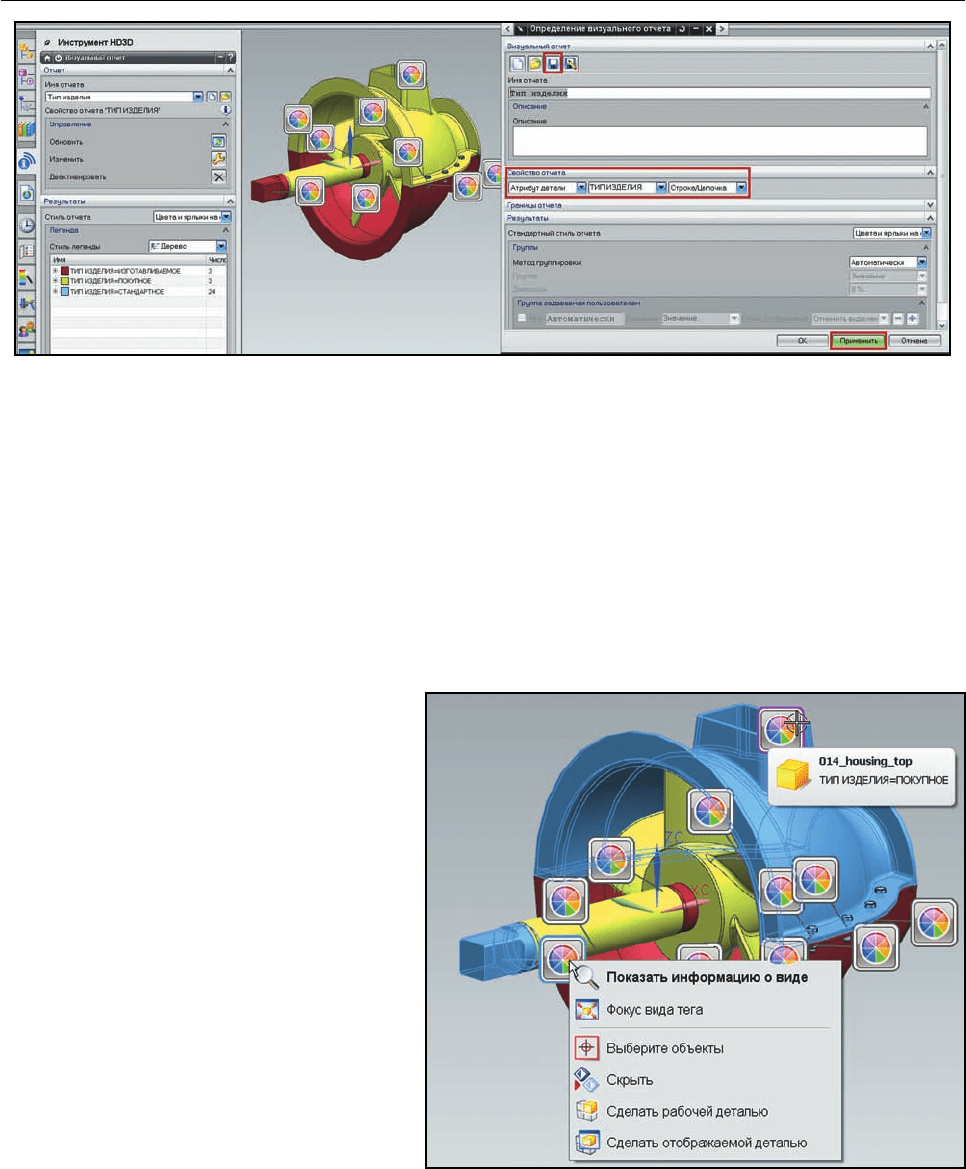

В нашем примере мы будем проверять значение атрибута детали ТИП ИЗДЕЛИЯ, и в зави-

симости от его значения соответствующий компонент сборки будет относиться к той или иной

группе.

• В разделе Свойство отчета в первом выпадающем списке выберите значение Атрибут

детали (Part Attribute). В следующем выпадающем списке (который пока пуст) введите имя

атрибута – ТИП ИЗДЕЛИЯ, в последнем выпадающем списке выберите тип атрибута Стро-

ка/Цепочка (String).

Границы отчета (Report Scope), то есть область его действия, пока не будем задавать.

Следовательно, будет применяться ко всем компонентам сборки.

В разделе Результаты (Results) выпадающий список Стандартный стиль отчета (Default

Reporting Style) задает тип представления результатов по умолчанию, который потом можно

переключать. Опция Метод группировки (Grouping Method) определяет, как будут груп-

пироваться компоненты в зависимости от выбранного критерия построения отчета. Значение

Автоматически (Automatic) означает, что группы будут формироваться по усмотрению си-

стемы и свойства отображения каждой группы также будут задаваться системой. В зависи-

мости от выбранного критерия может быть реализован разный алгоритм группировки в этом

режиме. В случае данного примера автоматическое формирование групп будет означать,

что группы будут создаваться на базе совпадения значения выбранного атрибута детали.

Режим Полуавтоматически (Semi-Automatic) определяет автоматическое формирование

групп, но их свойства отображения задаются пользователем. И последний режим Вручную

(Manual) предполагает определение пользователем правил группировки и задание свойств

отображения групп.

Опция Создать группу для несогласованных объектов (Create a Group for Unmatched

Objects) определяет, будут ли в отчете учитываться те компоненты сборки, которые не попа-

дают под выбранный критерий для формирования отчета. Если эта опция включена, то все

компоненты, не вошедшие в отчет, будут собраны в отдельную группу.

309

NX Глава 11. Визуализация

• Сохраните отчет, нажав кнопку Сохранить отчет (Save Report) в верхней части диалога,

введите имя файла для сохранения, а затем нажмите ОК и выйдите из режима редактирова-

ния отчета. После чего нажмите кнопку Активировать, чтобы применить текущий отчет к за-

груженной сборке, или, не выходя из диалога редактирования, нажмите кнопку Применить

(рис. 11.5).

В результате компоненты сборки будут разбиты на три группы, отображённые в разде-

ле Результаты (Results) панели управления визуальными отчетами. Каждой группе присвоен

свой цвет, и этим цветом покрашены все компоненты в этой группе.

• Наведите курсор мыши на каком-нибудь из графических тэгов, отображённых на компонен-

тах. Появится всплывающая подсказ-

ка, отображающая имя компонен-

та и значение критерия, по которому

этот компонент был причислен к дан-

ной группе. Нажмите правую кнопку

мыши на графическом тэге для ото-

бражения контекстного меню. Дан-

ное меню содержит несколько ко-

манд для управления компонентом, к

которому привязан тэг (рис. 11.6).

В панели управления отчетом выбе-

рите одну из групп и нажмите на ней

правой кнопкой мыши. Среди доступ-

ных команд управления группой есть

две команды, представляющие инте-

рес, – это Создать группу компонент

(Create Component Group) и Изме-

нить стиль группы (Edit Group Style).

Рисунок 11.6. Контекстное меню тэгов

Рисунок 11.5. Создание визуального отчета

310

Глава 11. Визуализация NX

Первая команда создаёт в Навигаторе

сборки именованную группу компонен-

тов, соответствующую группе, сформи-

рованной на основе отчета. Это позволя-

ет разбить сборку на части, базируясь на

каком-либо критерии. Например, если в

атрибутах детали или в соответствующем

изделии есть какой-то признак принадлеж-

ности данного компонента конкретной си-

стеме, то с помощью визуального отчета

можно быстро разбить сборку на группы, представляющие системы изделия (рис. 11.7).

Вторая команда позволяет изменять заданное системой представление всех входящих

компонентов. С помощью этой команды можно оптимизировать отображение сборки так,

чтобы выделить интересующую группу компонентов. В диалоге задания стиля группы, помимо

задания цвета, можно выбрать в выпадающем списке значение Отменить выделение (De-

emphasize), которое задает режим обесцвечивания и полупрозрачности (рис. 11.8).

Раздел отображения результатов в панели управления отчетами располагает дополнитель-

ными средствами работы с результатом в контекстном меню, отображаемом по щелчку пра-

вой кнопки мыши на свободном месте в списке групп. Первые два пункта меню дублируют ко-

манды обновления и деактивации текущего отчета. Cледующие две – позволяют экспортиро-

вать результаты отчета в браузер или электронную таблицу. Настроить отображение столб-

цов в списке результатов можно, выбрав пункт меню Столбцы (Columns). И последний пункт

меню Отправить в окно (Send to Window) выведет результаты отчета в отдельном окне вне

панели управления отчетом (рис. 11.9).

• Для пользования расширенными средствами просмотра визуального отчета включите ин-

струментальную панель Режим визуального отчета (Explore Visual Report). Для этого

Рисунок 11.8. Изменение отображения группы

Рисунок 11.7. Создание группы компонент
