NX Глава 3. Моделирование поверхностей

и далее укажите одну из поверхностей в блоке диалога Цель (Target), а оставшиеся три по-

верхности укажите в блоке Инструмент (Tool) и нажмите ОК (рис. 3.39).

• Сделаем скругление носовой части полученного корпуса. Для этого сначала обрежем

острую часть и на её месте построим более гладкую поверхность. Вызовем команду постро-

ения сплайна и нарисуем линию обрезки, примерно как показано на рис. 3.40 . Для этого

активируйте вид справа на модель и в опции команды построения сплайна Плоскость по-

строения (Drawing Plane) выберите значение Вид (View).

• В главном меню выберите пункт Вставить > Обрезка > Обрезка поверхности (Insert

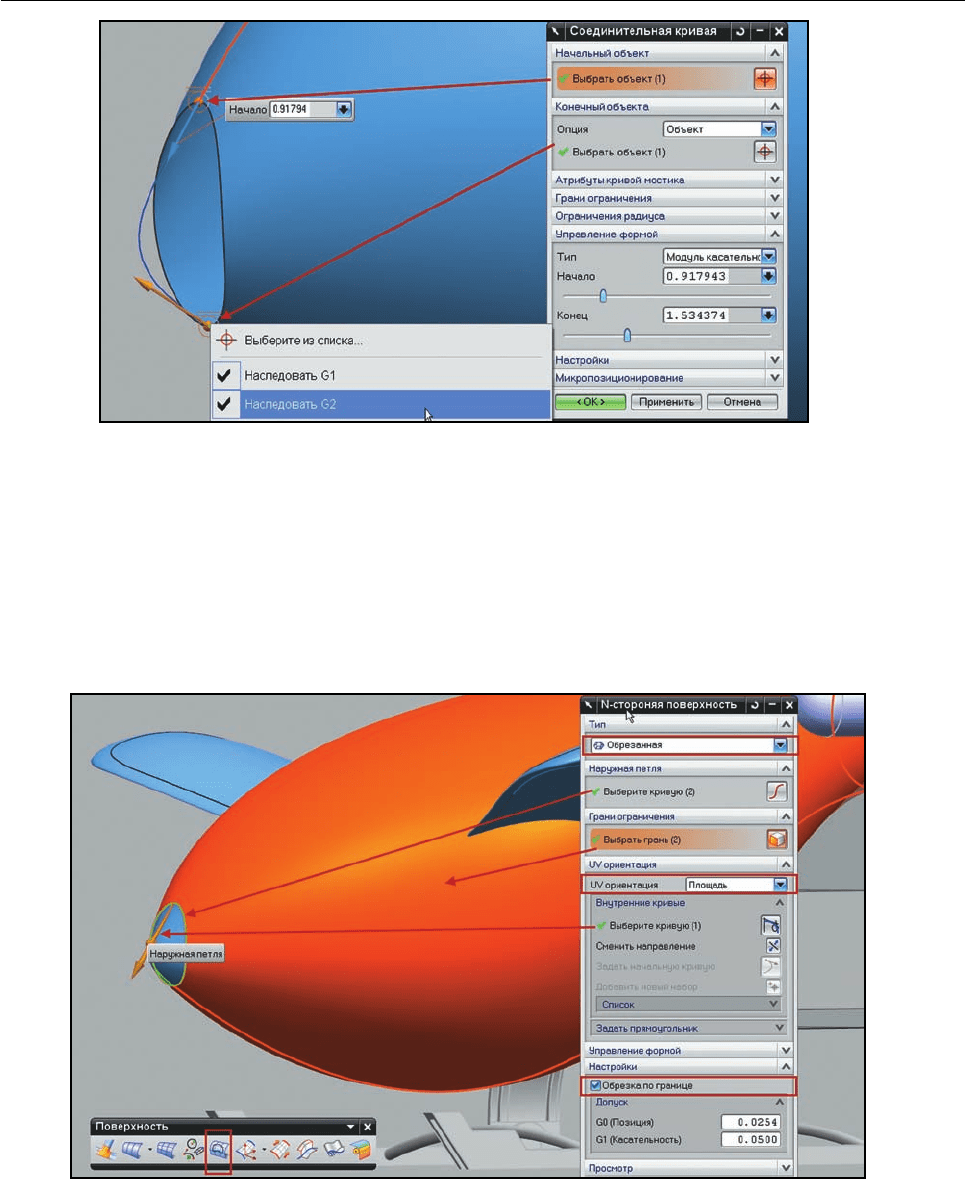

Рисунок 3.42 Создание соединительной кривой

Рисунок 3.43 Создание N-сторонней поверхности

Глава 3. Моделирование поверхностей NX

> Trim > Trimmed Sheet). В появившемся

диалоге команды в качестве Цели (Target)

укажите сшитую поверхность, в блоке Объ-

ект границы (Boundary Objects) выберите

построенный сплайн, переключите опцию

Направление проецирования (Projection

Direction) на значение Вдоль вектора

(Along Vector) и выберите синий символа

вектора, соответствующий оси X. Убедитесь в

том, что включена опция Проецирование в

обе стороны (Project Both Side), и в блоке

Область (Region), нажав кнопку Выбрать

область (Select Region), проверьте, что

будет обрезана именно носовая часть поверх-

ности корпуса. После этого нажмите кнопку

ОК в диалоге (рис. 3.41).

• Скройте сплайн, построенный для обрезки, и с

помощью команды Соединительная кривая

(Bridge Curve) постройте соединение между

крайними точками кромок поверхности, как

показано на рис. 3.42. При построении,

нажав правую кнопку на выбранные точки,

убедитесь в том, что задано условие касательности (G2).

• На инструментальной панели Поверхность (Surface) нажмите кнопку вызова команды

N–стороняя поверхность (N-sided Surface). В выпадающем списке Тип (Type) диалога

команды выберите значение Обрезанная (Trimmed). В блоке Наружняя петля (Outer

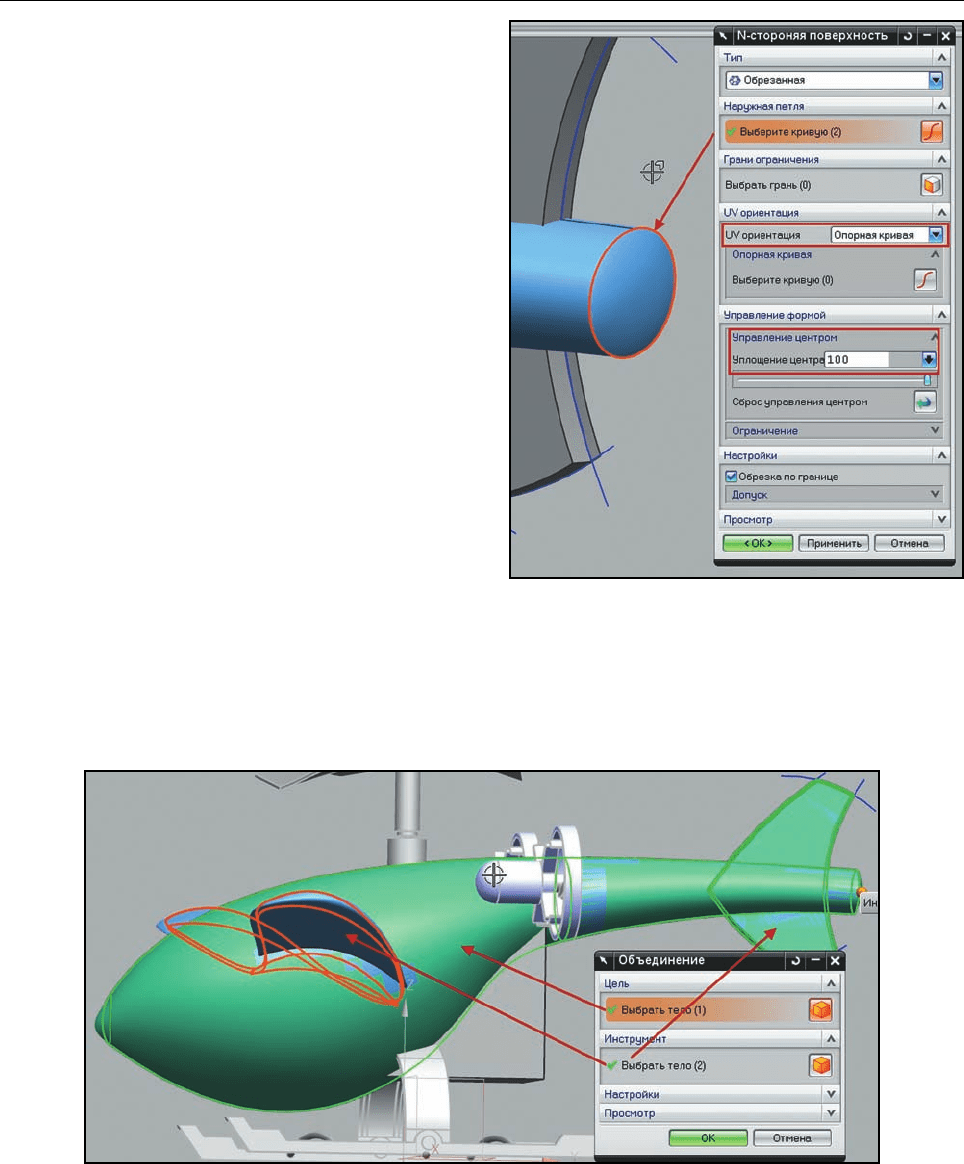

Рисунок 3.44 Создание N-сторонней поверх-

ности для заднего торца

Рисунок 3.45 Объединение полученных тел

NX Глава 3. Моделирование поверхностей

Loop) укажите кромки поверхности, по которой была сделана обрезка, в качестве Гра-

ней ограничения (Constraint Faces) укажите саму поверхность. Поменяйте значение оп-

ции UV Ориентация (UV Orientation) на Площадь (Area) и нажмите кнопку Выберите

кривую (Select Curve) в разделе Внутренние кривые (Interior Curves). В инструмен-

тальной панели выбора установите правило Единственная кривая (Single Curve) и ука-

жите построенную соединительную кривую. Затем в блоке диалога Настройки (Settings)

включите опцию Обрезка по границе (Trim to Boundary) и нажмите ОК для завершения

построения поверхности (рис. 3.43).

• Повторите команду построения N–сторонней поверхности для заднего торца корпуса. В

этот раз опции UV Ориентация задайте значение Опорная кривая (Spine), также вклю-

чите опцию Обрезка поверхности (Trim to Boundary) и в разделе диалога Управле-

ние центром (Center Control) с помощью ползунка отрегулируйте выпуклость получае-

мой поверхности (рис. 3.44).

• Воспользуйтесь командой главного меню Вставить > Комбинирование > Сшивка (Insert

> Combine > Sew), чтобы сшить вместе две построенные поверхности и поверхность корпу-

са.

• Затем с помощью команды Вставить > Комбинирование > Объединение (Insert >

Combine > Union) объедините полученную поверхность корпуса с поверхностями крыла и

стабилизатора (рис. 3.45).

• Для придания более эстетического вида полученной поверхности корпуса осталось толь-

ко скруглить углы стыков. Для этого воспользуйтесь командой Вставить > Конструктив-

ный элемент > Скругление ребра или нажмите соответствующую кнопку на инструмен-

тальной панели Элемент. Выделите все ребра, которые были образованы стыковкой состав-

ляющих поверхностей, и, задав величину радиуса равной 1 мм, постройте скругление (рис.

3.46).

Рисунок 3.46 Создание скругления

Глава 4

Моделирование в

контексте

• Моделирование в контексте

• Создание межмодельных связей

• Просмотр и обновление связей

• Создание интерфейсов

• Моделирование обработки в сборке

• Проектирование сверху вниз

СОДЕРЖАНИЕ ГЛАВЫ

NX Глава 4. Моделирование в контексте

МОДЕЛИРОВАНИЕ В КОНТЕКСТЕ

Задача проектировать в контексте, то есть учитывая окружение разрабатываемой дета-

ли или узла, возникает довольно часто. Как при проектировании сложных изделий с плотной

компоновкой, так и при создании модификаций существующих узлов, когда часть деталей

остается прежней, а новые необходимо вписать в существующий контекст. Это, в свою оче-

редь, заставляет создавать 3D модели разрабатываемых узлов, опираясь на геометрию и па-

раметры уже существующих деталей и сборок, создавая межмодельные связи и управляя из-

менениями.

Основной задачей конструктора при моделировании детали в контексте или при исполь-

зовании ссылок на геометрию других деталей вне контекста является правильное определе-

ние тех параметров и геометрических объектов, которые можно использовать как ссылки в

своей модели. В системе NX реализован достаточно мощный и гибкий механизм для работы

с межмодельными связями, которые получил название WAVE. Этот механизм используется не

только для создания модели с использованием геометрических ссылок на другие объекты, но

и для реализации метода проектирования сверху вниз. В обоих случаях WAVE представляет

собой инструменты для создания и управления геометрическими и параметрическими связя-

ми, а также отслеживания их текущего состояния. Все остальное – определение ключевых па-

раметров, выбор определяющих геометрических объектов, определение последовательности

проведения изменений – остаётся за пользователем.

В данной главе мы на примерах рассмотрим функционал системы NX, предназначенный

для работы в контексте изделия и для реализации подхода проектирования сверху–вниз.

СОЗДАНИЕ МЕЖМОДЕЛЬНЫХ СВЯЗЕЙ

Механизм WAVE позволяет создавать несколько типов межмодельных связей, отличаю-

щихся друг от друга тем, как они отслеживают изменения в исходных моделях. Использование

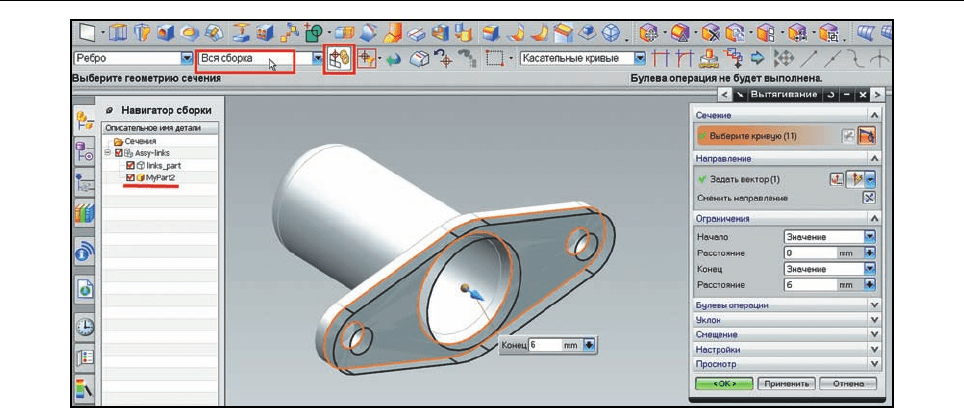

Рисунок 4.1. Создание межмодельной связи

Глава 4. Моделирование в контексте NX

связей правильного типа определяет, насколько поведение связанных моделей будет соот-

ветствовать ожиданиям. Давайте на примере простой детали создадим несколько типов свя-

зей и посмотрим на их поведение при изменениях.

• Запустите NX7.5 и откройте файл сборки Assy-links.prt из папки ch4/links.

• В сборке находится один компонент, который как-то спозиционирован относительно

нуля системы координат сборки. Создадим новый компонент сборки и скопируем некото-

рые геометрические данные из первого компонента. В инструментальной панели Сбор-

ки (Assemblies) нажмите кнопку команды Создать новый компонент (Create New

Component), в появившемся диалоге выберите шаблон детали и нажмите ОК. Двойным

щелчком на новом компоненте сделайте его рабочей деталью.

• На той же инструментальной панели нажмите кнопку Редактор геометрических свя-

зей WAVE (WAVE Geometry Linker) или воспользуйтесь пунктом главного меню Вста-

вить > Ассоциативная копия > Редактор геометрических связей WAVE (Insert >

Associative Copy > WAVE Geometry Linker). Скопируем в новый компонент геометрию

существующей детали, выбрав в появившемся диалоге тип геометрии Грань (Face) и указав

на торцевую грань модели (рис. 4.1).

• Нажмите в диалоге кнопку ОК, сделайте новый компонент сборки отображаемой деталью,

нажав на нем в Навигаторе сборки (Assembly Navigator) правой кнопкой мыши и вы-

брав соответствующий пункт меню. Затем переключитесь в Навигатор модели (Model

Navigator) и убедитесь, что в истории построения появился объект Связанная грань

(Linked Face). Обратите внимание, что скопированная грань расположена относительно

нуля системы координат модели так же, как эта грань расположена в исходной детали отно-

сительно нуля системы координат модели (рис. 4.2).

Сейчас мы создали позиционно зависимую связь между геометрией исходного компонен-

та и нашей моделью. Позиционно зависимые связи, создаваемые командой Редактор гео-

метрических связей WAVE, характеризуются тем, что они копируют исходную геометрию с

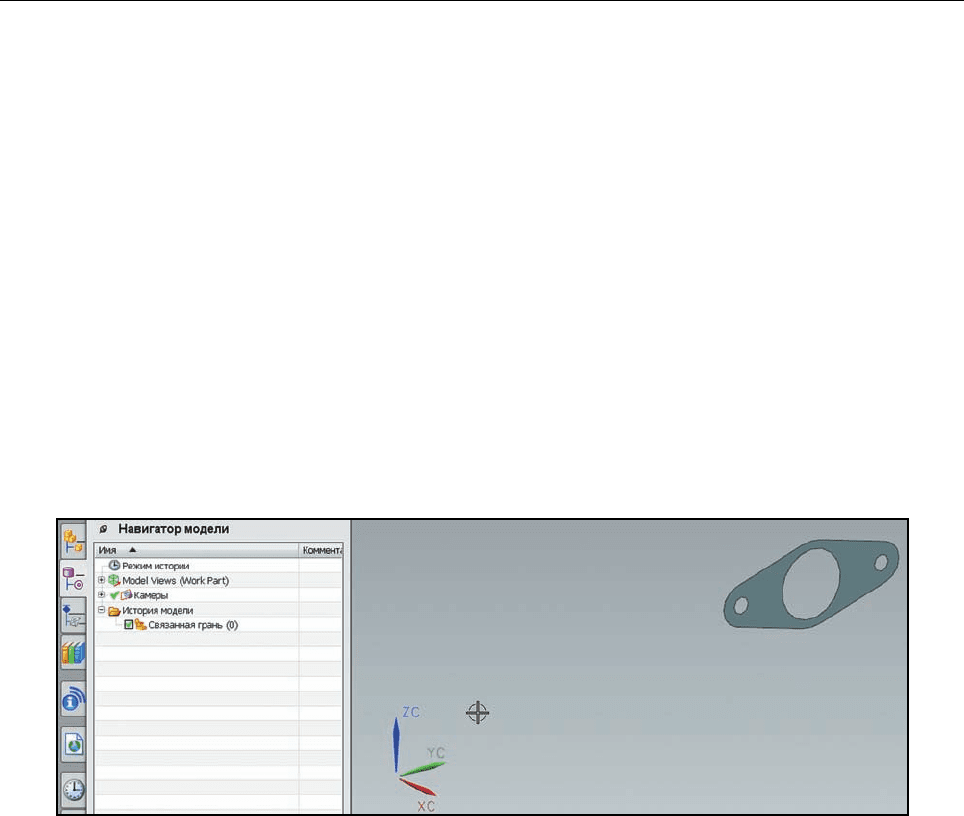

Рисунок 4.2. Позиционно-зависимая связи

NX Глава 4. Моделирование в контексте

учетом позиции родительской детали в сборке. Это означает, что не только геометрические

изменения самой детали будут отражаться на скопированном объекте, но и изменение пози-

ции исходного компонента в контексте сборки будет менять позицию связанной геометрии в

контексте модели.

• Включите задержку обновления геометрических связей. Для этого в главном меню выберите

пункт Инструменты > Обновить > Обновить связи между деталями > Задержка ге-

ометрии и выражений (Tools > Update > Interpart Update > Delay Geometry and

Expressions). Это будет блокировать обновление связанной геометрии и выражений при

их изменениях в исходных моделях до отмены этого режима или ручного обновления связей.

Использование этой опции блокирует изменения для всех связей во всех загруженных моде-

лях.

• Переключитесь в Навигатор сборки, вызовите контекстное меню по щелчку правой кнопки

мыши на компоненте и выберите сборку в пункте меню Отобразить родителей (Display

Parent).

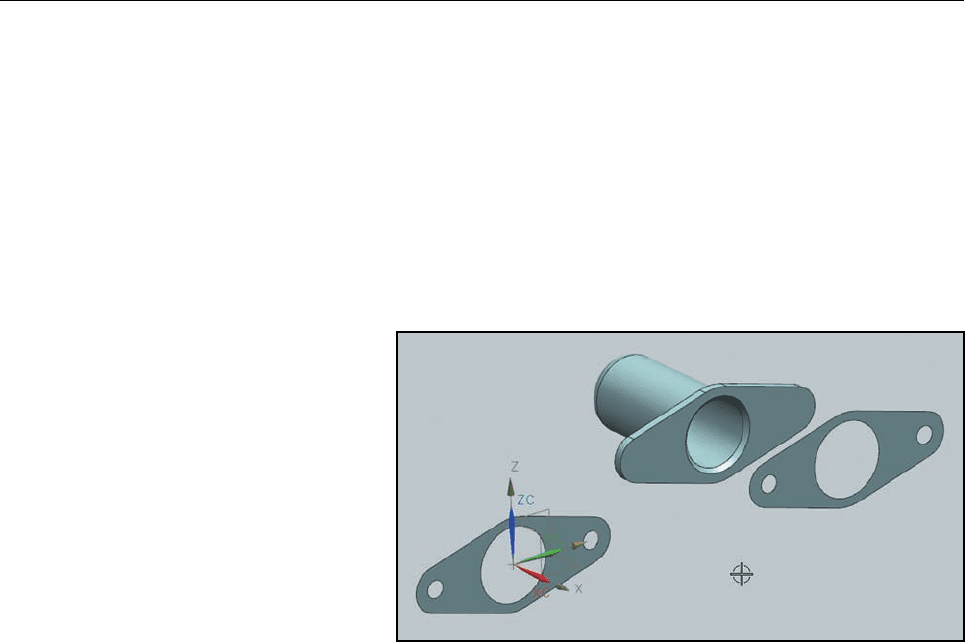

Рисунок 4.3. Изменение исходного объекта

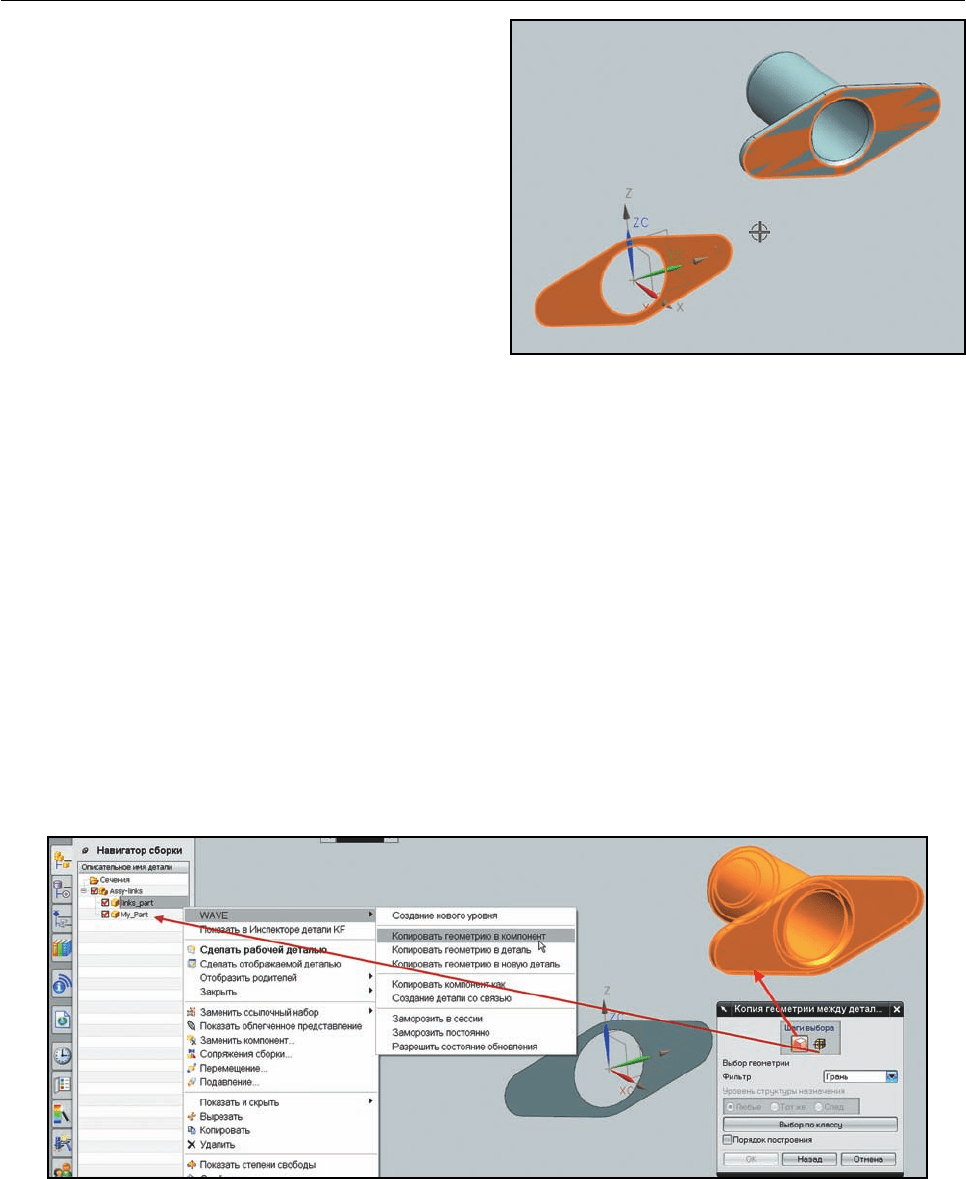

Рисунок 4.4. Создание позиционно-независимой связи

Глава 4. Моделирование в контексте NX

• Двойным щелчком мыши на компоненте сборки сделайте её рабочей деталью и, выбрав ис-

ходный компонент в Навигаторе сборки, нажмите правую кнопку мыши и выберите пункт

меню Перемещение (Move). Затем с помощью маркеров переместите компонент в про-

извольном направлении (рис. 4.3). Скопированная грань осталась на месте, так как активен

режим блокировки обновлений. Нажмите ОК в диалоге перемещения компонента.

• Активируйте в Навигаторе сборки режим работы с WAVE связями. Для этого нажмите

правую кнопку мыши в любом пустом месте навигатора (там, где нет компонентов сборки) и

в контекстном меню выберите пункт Режим WAVE (WAVE Mode).

• Обновим связь между деталями. Для этого можно отключить режим блокировки обновлений,

но мы воспользуемся альтернативным способом и обновим связь вручную. Выбрав в Нави-

гаторе сборки наш компонент

в контекстном меню правой кноп-

кой мыши, выберите пункт WAVE

> Обновить деталь (WAVE >

Update Part). Скопированная

грань сместится в новое положе-

ние исходной грани.

• Создадим ещё одну копию этой же

грани, но воспользуемся теперь

другой командой. В Навигаторе

сборки выберите исходный ком-

понент с моделью, то есть тот ком-

понент, геометрия которого долж-

на быть скопирована, и нажмите

правую кнопку мыши. В появившемся меню выберите пункт WAVE > Копировать геоме-

трию в деталь (WAVE > Copy Geometry to Part). В диалоговом окне укажите наш новый

компонент, то есть целевой компонент, куда геометрия будет скопирована, и нажмите ОК.

В следующем диалоговом окне в выпадающем списке Фильтр (Filter) выберите значение

Грань (Face) и в графической области укажите на торцевую грань модели, после чего на-

жмите ОК (рис. 4.4). В новом компоненте будет создана ещё одна копия грани, но в этот раз

она будет создана в нуле системы координат модели.

Это позиционно независимая связь. Они отслеживает изменения геометрии исходного

объекта, но не учитывает положения компонента в сборке. Хотя в данном случае мы создали

позиционно независимую связь между компонентами, входящими в одну сборку, на практике

такого типа связи создаются между моделями напрямую, без использования общей сборки.

• Ещё раз операцией перемещения сместите исходный компонент в произвольном направле-

нии и двойным щелчком мыши на нем в Навигаторе сборки сделайте его рабочей дета-

лью. Откройте Навигатор модели и удалите из дерева построения последнюю операцию

построения отверстия. Затем переключитесь обратно в Навигатор сборки, отобразите ро-

Рисунок 4.5. Связанные объекты до обновления

NX Глава 4. Моделирование в контексте

дительскую сборку и сделайте её рабочей де-

талью. Так как режим задержки обновлений

включен, то пока обе связи остаются необнов-

лёнными (рис. 4.5).

• Обновим связь, но на этот раз воспользуем-

ся командой главного меню Инструменты >

Обновить > Обновить связи между де-

талями > Обновить всё (Tools > Update >

Interpart Update > Update All). Эта коман-

да обновляет все межмодельные сборочные

связи, требующие актуализации во всех загру-

женных компонентах (рис. 4.6).

После завершения обновления обе скопиро-

ванные грани примут новое геометрическое представление, так как в исходной грани исчез-

ли отверстия. Но изменения позиции исходного компонента будут восприняты только гранью,

скопированной с позиционно зависимой связью. Это ключевое различие между этими типа-

ми связей, которое надо учитывать при моделировании с использованием связанной геоме-

трии из других компонентов.

Ещё один способ создания позиционно зависимой связи заключается в команде WAVE >

Копировать геометрию в компонент (WAVE > Copy Geometry to Component) контекст-

ного меню в Навигаторе сборки. Для использования этой команды необходимо выбрать в

Навигаторе сборки исходный компонент, вызвать эту команду и в открывшемся диалоге

сначала выбрать геометрию, которую необходимо скопировать, а затем, переключившись

на следующий шаг выбора, указать целевой компонент в Навигаторе сборки или графиче-

ской области (рис. 4.7).

Ряд команд модуля Моделирование (Modeling) имеют возможность автоматически соз-

давать позиционно зависимые копии геометрии, которую они используют в качестве входных

Рисунок 4.7. Создание позиционно-независимой связи через меню компонента

Рисунок 4.6. Связанные объекты после обнов-

ления

Глава 4. Моделирование в контексте NX

данных, если эта геометрия находится в другом компоненте сборки. Продемонстрируем это

на примере команды Вытягивание (Extrude).

• Закройте сборку Assy-links.prt без сохранения и откройте её заново или воспользуй-

тесь командой главного меню Файл > Закрыть и открыть снова выбранные детали

(Close and Reopen Selected Parts), включив опцию Деталь и компоненты (Part and

Components).

• Добавьте новый компонент в сборку и сделайте его рабочей деталью.

• На инструментальной панели Элемент (Feature) нажмите кнопку Вытягивание (Extrude)

или выберите пункт меню Вставить > Элемент проектирования > Вытягивание (Insert

> Design Feature > Extrude).

• В инструментальной панели выбора в выпадающем списке Область выбора (Selection

Scope) установите значение Вся сборка (Entire Assembly) – это позволит выбирать ге-

ометрию в других компонентах. И нажмите кнопку Создать связи между деталями

(Create Inetrpart Link), чтобы включить режим автоматической привязки к геометрии дру-

гих компонентов. После этого выберите кромки торцевой грани детали исходного компонен-

та и нажмите ОК в диалоге. Переключитесь в Навигатор модели. Система автоматически

создала объект, содержащий кривые с позиционно зависимой связью, и использовала его

для построения элемента вытягивания (рис. 4.8).

Механизм создания ассоциативных межмодельных связей позволят отслеживать не толь-

ко положение скопированного элемента в контексте сборки, но и его состояние на момент

создания ассоциативной копии. В предыдущих примерах скопированная грань при обнов-

лении приводилась к текущему состоянию грани в исходной модели. То есть все изменения в

исходной модели, которые были сделаны после создания связанных копий, учитывались свя-

зью. Это не всегда бывает нужно, и в ряде случаев необходимо учитывать все изменения, ко-

торые происходят в исходной модели до момента создания ассоциативной копии, и игнори-

Рисунок 4.8. Автоматическое создание связи
