NX Глава 4. Моделирование в контексте

ровать то, что было сделано после. Это бывает актуально, когда скопированные геометриче-

ские объекты, использованные для построений в соседних компонентах, потом модифициру-

ются для моделирования обработки в сборке. Давайте создадим ассоциативную копию гра-

ни, которая будет учитывать её геометрическое состояние на момент создания копии.

• Ещё раз закройте сборку Assy-links.prt без сохранения и откройте её заново.

• Добавьте новый компонент в сборку и сделайте его рабочей деталью.

• Воспользуемся командой Редактор геометрических связей WAVE для создания пози-

ционно зависимой связи, как в первом примере, но на этот раз, выбрав грань, в диалоге

включим опцию Фиксировать как текущее состояние в процессе построения (Fix at

Current Timestamp) (рис. 4.9).

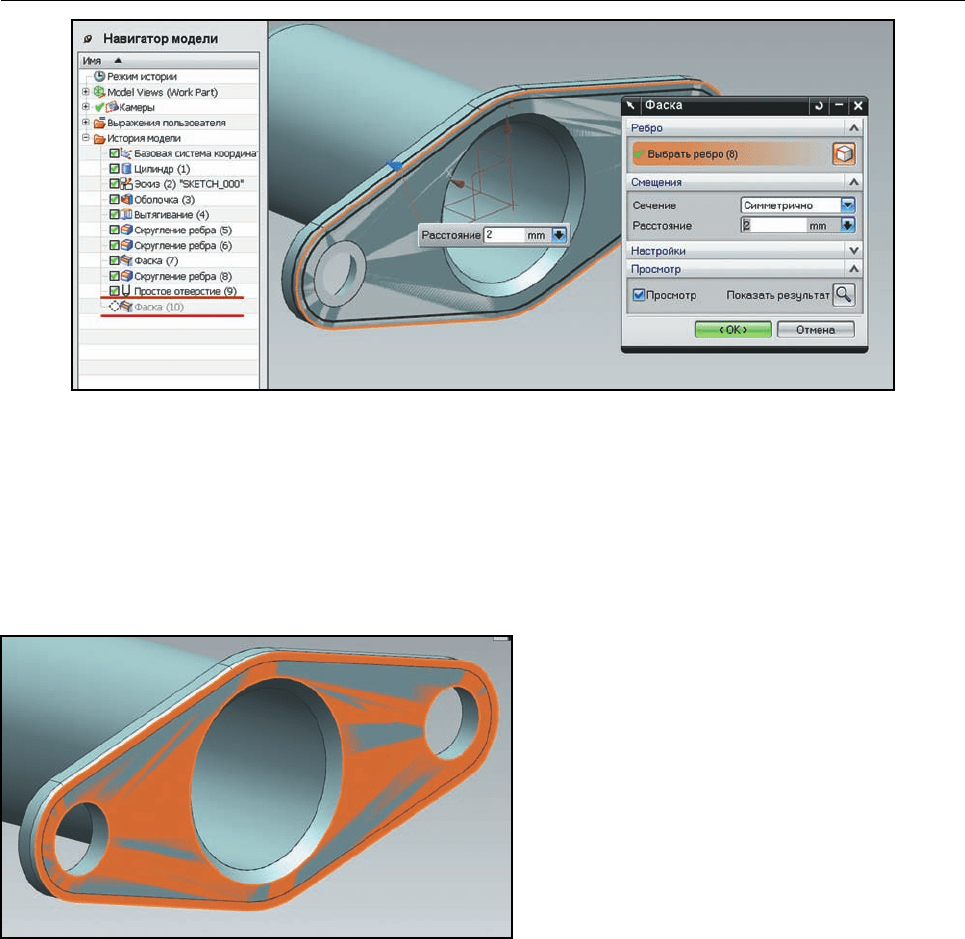

• Сделайте исходную модель рабочей деталью и, переключившись в Навигатор модели,

внесем два изменения в дерево построения модели. Двойным щелчком на последнем элемен-

те построения Простое отверстие (Hole) перейдите в режим его редактирования и поме-

няйте диаметр с 12 мм на 18 мм. И сделайте фаску по контуру грани. Теперь в дереве по-

строения есть изменение, которое касается элемента, созданного до момента копирования

грани, и один новый элемент построения, меняющий грань после того, как она была скопи-

рована (рис. 4.10).

• Сделайте сборку рабочей деталью и обновите новый компонент через пункт контекстного

меню WAVE > Обновить деталь (WAVE > Update Part). В результате копия грани в це-

левом компоненте будет изменена, но изменение будет касаться только диаметра отверстий,

в то время как появление фаски на исходной грани будет проигнорировано (рис. 4.11).

При использовании команд контекстного меню в Навигаторе сборки WAVE > Копиро-

вать геометрию в компонент и Копировать геометрию в деталь такого типа связи стро-

ятся при включении опции Порядок построения (At Timestamp) в диалоге создания связи.

Мы рассмотрели основные команды создания ассоциативных межмодельных связей. Рас-

смотрим оставшиеся пункты контекстного меню WAVE в Навигаторе сборки:

Создание нового уровня (Create New Level) – команда создаёт новый компонент под

Рисунок 4.9. Зависимость связи от времени создания

Глава 4. Моделирование в контексте NX

текущей рабочей деталью, куда вставляет ассоциативную копию выбранных геометрических

объектов из рабочей детали. Эта команда применяется, когда надо «развалить» на несколь-

ко составных частей одну модель с сохранением ассоциативной связи между исходной моде-

лью и составными частями.

Копировать геометрию в новую деталь (Copy Geometry to New Part) – эта команда

аналогична команде Копировать геометрию в деталь за исключением того, что копирова-

ние производится не в существующую модель, а в создаваемую новую.

Копировать компонент как (Copy

Component As) – команда пересохраня-

ет под новым именем компонент и сразу

вставляет его в текущую рабочую деталь.

Используется для создания подобных ком-

понентов, содержащих ассоциативные ге-

ометрические связи.

Создание детали со связью (Create

Linked Part) – создает новую модель, куда

помещает ассоциативно связанное твер-

дое тело на основе выбранного ссылочно-

го набора текущей рабочей детали.

Заморозить в сессии (Freeze in Ses si-

on) – блокирует все обновления межмодельных связей для выбранного компонента в текущей

сессии NX.

Заморозить постоянно (Freeze Persistently) – блокирует все обновления межмодельных

связей для выбранного компонента до отмены блокировки.

Разрешить состояние обновления (Resolve Update Status) – обновляет межмодельные

связи для выбранного компонента, если активен режим задержки обновления геометрии и вы-

ражений.

Рисунок 4.10. Изменение исходного компонента

Рисунок 4.11. Обновление связи

NX Глава 4. Моделирование в контексте

В зависимости от текущего статуса

межмодельных связей в контекстном меню

могут появляться пункты:

Разморозить (Unfreeze) – отменяет

действие команд Заморозить в сессии и

Заморозить постоянно.

Показать объекты, требующие об-

новления (Show Out of Date Objects) –

отображает информационное окно с опи-

санием объектов, требующих обновления

при действии команд Заморозить в сес-

сии или Заморозить постоянно.

Все использованные до сих пор коман-

ды создавали ассоциативные копии геоме-

трических объектов. Между тем в процессе

проектирования часто возникает необходимость привязываться не только к геометрии другой

модели, но и к каким-либо числовым параметрам и выражениям. Редактор выражений, вызы-

ваемый командой главного меню Инструменты > Выражения (Tools > Expression), предо-

ставляет возможность создавать и редактировать ссылки на параметры других моделей, за-

груженных в сессии (рис. 4.12).

ПРОСМОТР И ОБНОВЛЕНИЕ СВЯЗЕЙ

Давайте на примере создания нового компонента в контексте сборки рассмотрим работу

с параметрическими и геометрическими связями.

• Запустите NX, нажмите кнопку откры-

тия существующей модели и в диало-

ге нажмите кнопку Опции (Options)

в левом нижнем углу. Нам необходимо

установить опции загрузки сборки, что-

бы данные о межмодельных связях за-

гружались при открытии.

• Включите опцию Загрузка данных

о связях между деталями (Load

Interpart Data) и в выпадающем спи-

ске Загрузите родителей (Load

Parents) выберите значение Все уров-

ни (All Levels), нажмите ОК в диалоге

опций загрузки (рис. 4.13).

Рисунок 4.12. Создание параметрических связей

Рисунок 4.13. Опции загрузки сборки

Глава 4. Моделирование в контексте NX

Первая опция управляет, будут ли данные о межмодельных связях загружены одновремен-

но с моделями, а вторая определяет, для какого уровня сборки загружать данные о связях –

только для первого или для всех. Как правило, включение режима загрузки данных о связях

необходимо, когда надо открыть сборку и провести изменения, вызванные модификацией ис-

ходных данных. Загрузка данных о связях повышает количество необходимой памяти для от-

крытия сборки, так как детали, содержащие ссылки на другие модели, начинают подгружать

частично, и эти модели тоже, которые не всегда являются компонентами открываемой сборки.

И более того, если не включен режим задержки обновления, то при открытии сборки с меж-

модельными связями будет производиться их обновление, что может занять достаточно дли-

тельное время при работе с большими сборками. Поэтому использовать опцию загрузки меж-

модельных связей надо по мере необходимости. Следует добавить, что это не единственный

способ загрузить данные о связях. Практи-

чески все команды WAVE, отвечающие за

просмотр и редактирование связей, опре-

деляют текущий статус загруженных моде-

лей, и если данные о связях не были загру-

жены, пользователю будет предложено их

загрузить. В дополнение к этому существу-

ет возможность вручную загрузить дан-

ные о связях с помощью команды главного

меню Сборки > WAVE > Загрузить дан-

ные связей (Assemblies > WAVE > Load

Interpart Data). В нашем примере сбор-

ка содержит всего несколько компонентов

Рисунок 4.14. Команда вызова диаграммы связей

Рисунок 4.15. Диаграмма связей

NX Глава 4. Моделирование в контексте

с межмодельными связями, поэтому мы загру-

зим данные о связях при её открытии.

• Выберите файл сборки Fan.prt из папки ch4/

Fan и нажмите ОК.

• Сборка представляет собой три детали, ко-

торые связаны между собой геометрически-

ми ссылками. Существуют несколько возмож-

ностей просмотра межмодельных связей. Для

отображения общей схемы ссылок между мо-

делями и их текущего статуса воспользуйтесь

командой главного меню Сборки > WAVE

> WAVE Диаграмма текущей сборки

(Assemblies > WAVE > WAVE Diagram of

Current Assembly).

В меню присутствует ещё команда отобра-

жения диаграммы текущей сессии, и, как ясно

из названия, различие этих двух команд в обла-

сти действия. В первом случае диаграмма меж-

модельных связей будет построена для текущей

активной сборки, а во втором будут учтены все

загруженные на данный момент модели. Если вы не видите в интерфейсе этих команд, то пе-

реключите роль интерфейса на Расширенные с полным меню (Advanced with full menus)

или воспользуйтесь поиском команд, вызвав диалог Помощь > Поиск команды (Help >

Рисунок 4.16. Просмотр связнй между деталя-

ми

Рисунок 4.17. Создание геометрических связей

Глава 4. Моделирование в контексте NX

Command Finder) (рис. 4.14).

Диаграмма связей представляет собой графическое изображение связей между компо-

нентами, которое показывает текущий статус связей, их тип и состояние соответствующих

компонентов (рис. 4.15). Для получения более детальной информации, а именно информа-

ции о том, какие именно объекты были использованы для создания межмодельных связей меж-

ду двумя компонентами, можно воспользоваться контекстным меню, щедкнув правой кнопкой

мыши на схематичном изображении интересующего компонента. Команда Просмотр связей

детали (Browse Part Links) выведет список ис-

пользованных геометрических объектов.

Ещё одно средство просмотра и редакти-

рования существующих межмодельных свя-

зей реализует команда главного меню Сбор-

ки > WAVE > Просмотр связей между де-

талями (Assemblies > WAVE > Interpart Link

Browser). Диалог команды предоставляет де-

тальную информацию о связях во всех полно-

стью загруженных моделях, как геометриче-

ских, так и параметрических. Из этого же ди-

алога можно редактировать связи, переназна-

чая геометрические элементы (рис. 4.16).

Создадим модель вентилятора, вписанного в

данную сборку, с использованием геометрии и параметров существующих компонентов.

• Закройте все диалоговые окна просмотра связей и, в Навигаторе сборки выбрав верхний

узел, добавьте новый компонент с помощью кнопки Создать новый компонент в инстру-

ментальной панели Сборки или аналогичной командой в разделе главного меню Сборки >

Компоненты (Assemblies > Components).

• Скройте компонент Grid, нажав на нем правой кнопкой мыши в Навигаторе сборки и вы-

брав пункт меню Показать и скрыть > Скрыть (Show and Hide > Hide). Он нам пока не

Рисунок 4.18. Создание связей между параметрами

Рисунок 4.19. Созданные переменные

NX Глава 4. Моделирование в контексте

понадобится.

• Двойным щелчком в Навигаторе

сборки на созданном компоненте сде-

лайте его рабочей деталью.

• Вызовите Редактор геометрических

связей WAVE (WAVE Geometry

Linker) и, убедившись, что опция Ассо-

циативно (Associative) включена, вы-

берите грани деталей Frame и Pin, как

показано на рис. 4.17.

Мы создали в новой модели три связи

на геометрию других компонентов сборки, которую будем использовать для построения сво-

ей детали.

• Переключитесь в Навигатор модели

и вызовите редактор выражений через

меню Инструменты > Выражение

(Tools > Expression) . Создайте пере-

менную PinRef и свяжите её с перемен-

ной PinLength из компонента сбор-

ки Pin. Для этого в редакторе выраже-

ний введите новой имя переменной в

поле Имя (Name) и нажмите кнопку

Cоздать ссылки между деталями

(Create Interpart Reference).

• В появившемся диалоге выберите мо-

дель Pin.prt и нажмите OK. В следую-

щем диалоге укажите переменную Pin_

Length и нажмите ОК. В строке Фор-

мула (Formula) появится строчка свя-

зи с переменной другой модели. Завер-

шите создание связанной переменной

нажатием кнопки Применить (Apply)

(рис. 4.18).

• Не закрывая диалога Выраже-

ния, создайте аналогичным обра-

зом ещё одну переменную с именем

BladesNumber, связанную с перемен-

ной NumBlades, определенной в мо-

дели верхней сборки Fan_assy (рис.

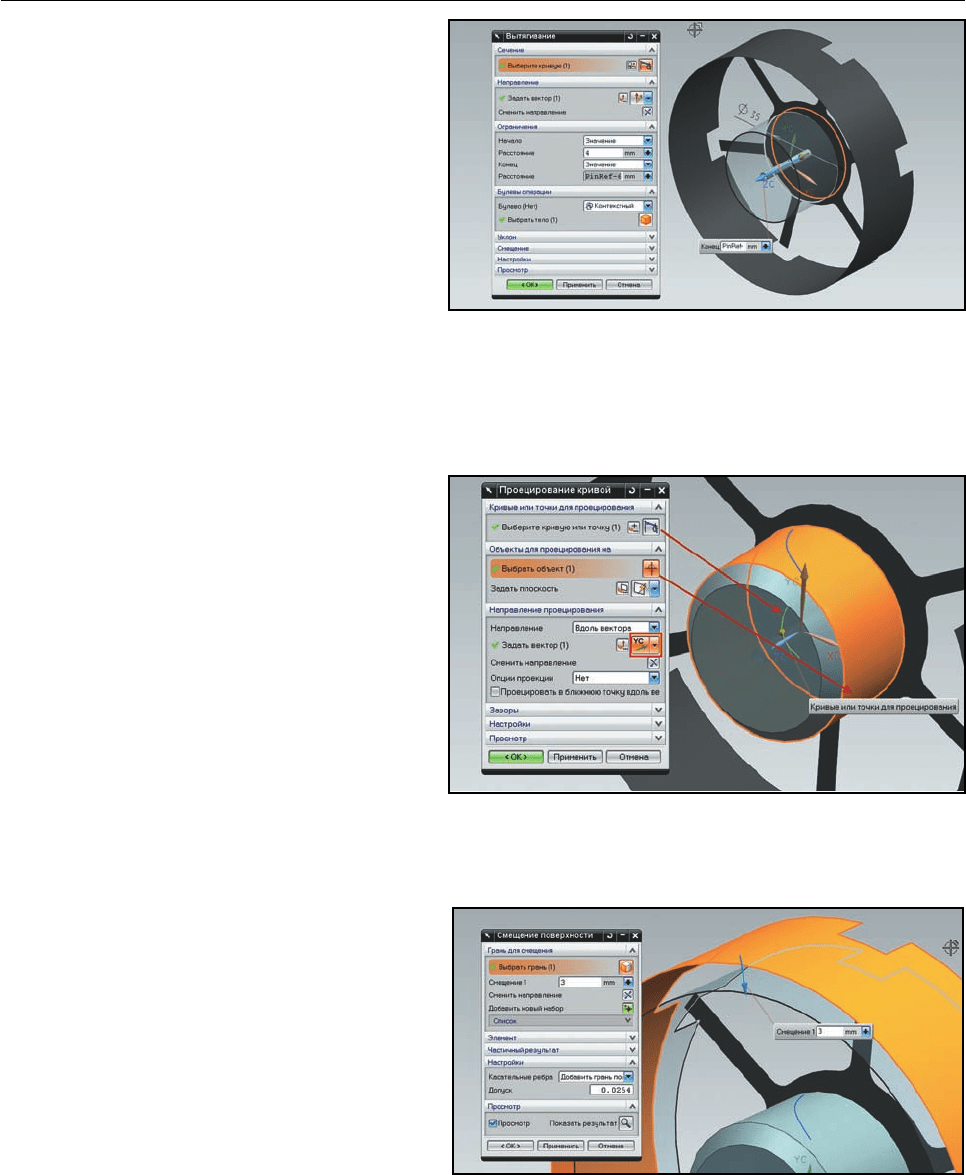

Рисунок 4.20. Создание элемента вытягивания

Рисунок 4.21. Проецирование кривой

Рисунок 4.22. Создание офсетной поверхности

Глава 4. Моделирование в контексте NX

4.19), только в отличие от предыдущей пере-

менной во втором выпадающем списке, за-

дающем тип переменной, поменяйте зна-

чение с Длина (Length) на Постоянный

(Constant). После чего закройте диалог ре-

дактирования выражений.

Таким образом, мы создали две связи на па-

раметры других моделей, которые будем ис-

пользовать в наших построениях.

• Создайте элемент Вытягивание (Extrude)

на базе эскиза, расположенного на скопи-

рованной плоской грани компонента Frame.

Эскиз должен представлять собой окруж-

ность диаметром 35–40мм с центром, распо-

ложенным на оси цилиндрической грани ком-

понента Pin (рис. 4.20). В параметрах опера-

ции вытягивания укажите первое расстояние,

равное 4 мм, чтобы обеспечить зазор между

получаемым элементом вытягивания и скопи-

рованной гранью. А в качестве второго зна-

чения расстояния укажите значение, равное

(PinRef–6) мм.

• На плоскости ZX системы координат модели

постройте эскиз, состоящий из дуги или пря-

мой, примерно как это показано на рис. 4.21.

• С помощью команды главного меню Вста-

вить > Кривая по кривой > Проецирова-

ние (Insert > Curve from Curves > Project)

спроецируйте построенный эскиз на грань

тела вытягивания вдоль оси Y (рис. 4.21).

• На основе цилиндрической скопированной

грани создайте офсетную поверхность на

расстоянии 3 мм с помощью команды Вста-

вить > Смещение/Масштаб > Смеще-

ние поверхности (Insert > Offset/Scale >

Offset Surface) (рис. 4.22).

• Постройте одну лопасть вентилятора. Соз-

дайте элемент Вытягивание на основе спро-

ецированной кривой вдоль оси Y, задав рас-

стояние вытягивания 50–70 мм (рис. 4.23).

Рисунок 4.23. Создание лопасти

Рисунок 4.24. Обрезка поверхности

Рисунок 4.25. Массив по окружности

NX Глава 4. Моделирование в контексте

• Командой Вставить > Обрезка > Обрезка поверхности (Insert > Trim > Trimmed

Sheet) обрежьте полученный элемент вытягивая офсетной поверхностью (рис. 4.24).

• Используя команду Вставить > Смещение/Масштаб > Утолщение (Insert > Offset/

Scale > Thicken) придайте толщину полученной поверхности, выбрав обрезанную поверх-

ность и задав величину смещения в 1 мм. Затем скройте все поверхности и кривые построе-

ния, переместив их на любой невидимый слой командой Формат > Переместить на слой

(Format > Move to Layer), оставив

только твердые тела.

• Командой Вставить > Ассоциатив-

ная копия > Геометрия массива

(Insert > Associative Copy > Instance

Geometry) создайте круговой мас-

сив тел на основе полученного тела. Вы-

берите тип (Type) массива в выпада-

ющем списке – Вращение (Rotate),

укажите вектор Z как ось вращения и

задайте точку в центре окружности эле-

мента вытягивания. В поле ввода зна-

чения угла (Angle) введите формулу

360/BladeNumber, а в поле Число ко-

пий (Number of Copies) введите зна-

чение BladeNumber. Система сразу

подставит числовые значения и создаст

соответствующие формулы в редакторе выражений. Нажмите ОК в диалоге построения мас-

сива (рис. 4.25).

• Сохраните деталь и, переключившись в Навигатор сборки, отобразите родительскую

Рисунок 4.26. Изменение параметров модели

Рисунок 4.27. Диаграмма связей

Глава 4. Моделирование в контексте NX

сборку текущей модели. Сделайте сборку рабочей и, нажав правую кнопку на созданном

компоненте Fan, выберите в контекстном меню WAVE > Заморозить постоянно (WAVE

> Freeze Persistently) и сохраните сборку. Это изолируют компонент на случай изменения

ссылочных данных.

• Двойным щелчком в Навигаторе сборки на компоненте Frame сделайте его рабочей де-

талью и откройте диалог редактирования выражений. Найдите переменную W со значением

120, которая определяет габариты корпуса вентилятора, и поменяйте её значение на 140 и

нажмите кнопку Применить. Компоненты сборки перестроятся, за исключением модели са-

мого вентилятора, так как в данный момент межмодельные связи заморожены для изменений

(рис. 4.26).

• Сделайте сборку рабочей деталью и, открыв диалог редактирования выражений, поменяй-

те значение переменной NumBlades с 6 на 8. Затем просмотрите текущее состояние меж-

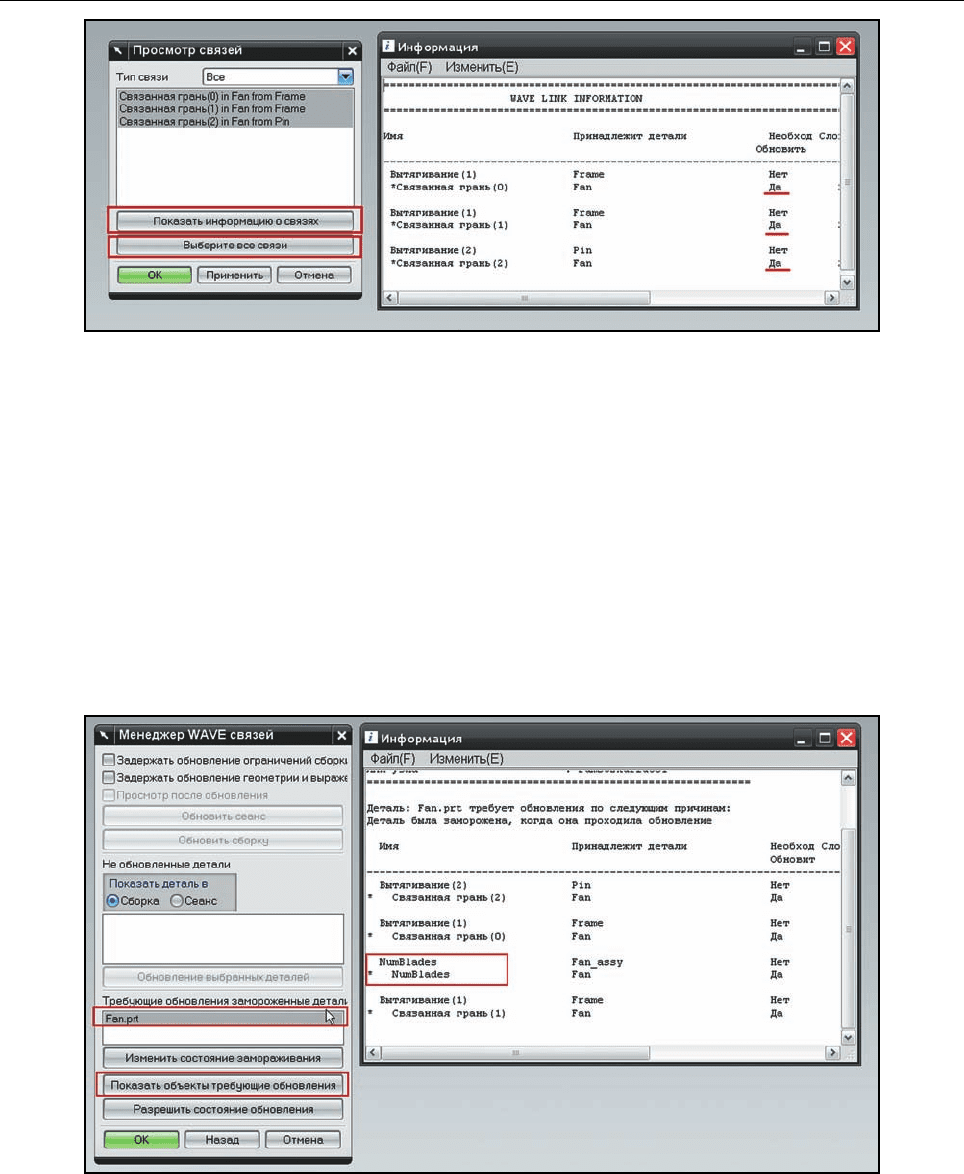

Рисунок 4.28. Информация о состоянии связей

Рисунок 4.29. Менеджер WAVE связей
