Глава 5: Стандартные команды RLL. 5—99
Руководство пользователя контроллера DL06 (D0-06USER-M-RUS)/ Перевод ООО «ПЛКСистемы»
Add Binary (ADDB)
Add Binary — 16-битная команда, которая складывает
двоичное значение в дополнительном коде без знака
в младших 16 битах аккумулятора с двоичным
значением в дополнительном коде без знака (Aaaa),
которое является или ячейкой V-памяти или 16-
битной константой. Результат может быть до 32 бит
(без знака) и находится в аккумуляторе.
Тип данных операнда DL06 Диапазон
A aaa
V-память V
Смотри карту памяти
Указатель P
Смотри карту памяти
Константа K 0-FFFF
Флаги Описание
SP63 «1», когда в результате выполнения команды значение в аккумуляторе
является нулем
SP66 «1», когда 16-битовая команда сложения приводит к переносу
SP67 «1», когда 32-битовая команда сложения приводит к переносу
SP70 «1» в любое время, когда значение в аккумуляторе отрицательное
SP73 «1», когда команды сложения или вычитания приводят к неправильному
знаковому биту
ПРИМЕЧАНИЕ. Флаги состояния действительны только до того момента, когда
будет выполнена другая команда, использующая те же самые флаги.
В следующем примере, когда Х1 включен, значение в V1400 будет загружено в
аккумулятор командой Load. Двоичное значение в аккумуляторе будет сложено с
двоичным значением в V1420 командой Add Binary. Значение в аккумуляторе
копируется в V1500 и V1501 командой Out.
5—100 Глава 5: Стандартные команды RLL.
Руководство пользователя контроллера DL06 (D0-06USER-M-RUS)/ Перевод ООО «ПЛКСистемы»

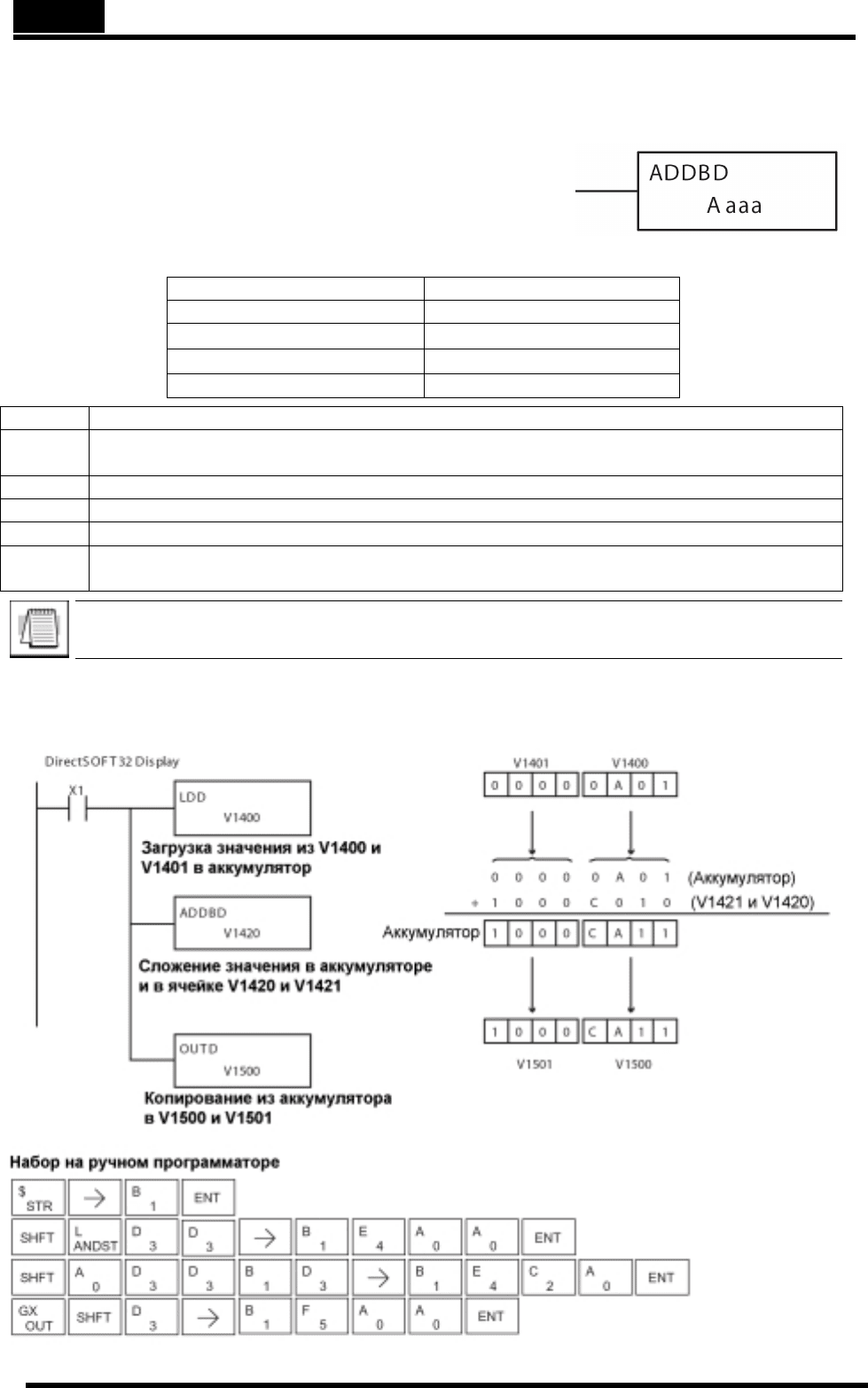

Add Binary Double (ADDBD)
Add Binary Double — 32-битная команда, которая
складывает двоичное значение в дополнительном
коде без знака в аккумуляторе с двоичным значением
в дополнительном коде без знака (Aaaa), которое
является или ячейкой V-памяти или 32-битной
константой в дополнительном коде. Результат
находится в аккумуляторе.
Тип данных операнда DL06 Диапазон
A aaa
V-память V
Смотри карту памяти
Указатель P
Смотри карту памяти
Константа K 0-FFFF
Флаги Описание
SP63 «1», когда в результате выполнения команды значение в аккумуляторе
является нулем
SP66 «1», когда 16-битовая команда сложения приводит к переносу
SP67 «1», когда 32-битовая команда сложения приводит к переносу
SP70 «1» в любое время, когда значение в аккумуляторе отрицательное
SP73 «1», когда команды сложения или вычитания приводят к неправильному
знаковому биту
ПРИМЕЧАНИЕ. Флаги состояния действительны только до того момента, когда
будет выполнена другая команда, использующая те же самые флаги.
В следующем примере, когда Х1 включен, значение из V1400 и V1401 будет
загружено в аккумулятор командой Load Double. Двоичное значение в аккумуляторе
будет сложено с двоичным значением в V1420 и V1421 командой Add Binary Double.
Значение в аккумуляторе копируется в V1500 и V1501 командой Out Double.
Глава 5: Стандартные команды RLL. 5—101
Руководство пользователя контроллера DL06 (D0-06USER-M-RUS)/ Перевод ООО «ПЛКСистемы»
Subtract Binary (SUBB)
Subtract Binary — 16-битная команда, которая
вычитает двоичное значение в дополнительном коде
без знака (Aaaa), которое является или ячейкой V-
памяти или 16-битным двухкомпонентным двоичным
значением, из двоичного значения в дополнительном
коде в аккумуляторе. Результат находится в
аккумуляторе.
Тип данных операнда DL06 Диапазон
A aaa
V-память V
Смотри карту памяти
Указатель P
Смотри карту памяти
Константа K 0-FFFF
Флаги Описание
SP63 «1», когда в результате выполнения команды значение в аккумуляторе
является нулем
SP64 «1», когда 16-битовая команда вычитания приводит к заимствованию
SP65 «1», когда 32-битовая команда вычитания приводит к заимствованию
SP70 «1» в любое время, когда значение в аккумуляторе отрицательное
ПРИМЕЧАНИЕ. Флаги состояния действительны только до того момента, когда
будет выполнена другая команда, использующая те же самые флаги.
В следующем примере, когда Х1 включен, значение в V1400 будет загружено в
аккумулятор командой Load. Двоичное значение в V1420 вычитается из двоичног
о
значения в аккумуляторе командой Subtract Binary. Значение в аккумуляторе
копируется в V1500 командой Out.
5—102 Глава 5: Стандартные команды RLL.
Руководство пользователя контроллера DL06 (D0-06USER-M-RUS)/ Перевод ООО «ПЛКСистемы»
Subtract Binary Double (SUBBD)
Subtract Binary Double — 16-битная команда, которая
вычитает двоичное значение в дополнительном коде
без знака (Aaaa), которое является или ячейкой V-
памяти или 32-битным двоичным значением, из
двоичного значения в дополнительном коде в
аккумуляторе. Результат находится в аккумуляторе.
Тип данных операнда DL06 Диапазон
A aaa
V-память V
Смотри карту памяти
Указатель P
Смотри карту памяти
Константа K 0 - FFFF FFFF
Флаг
и
Описание
SP63 «1», когда в результате выполнения команды значение в аккумуляторе является
нулем
SP64 «1», когда 16-битовая команда вычитания приводит к заимствованию
SP65 «1», когда 32-битовая команда вычитания приводит к заимствованию
SP70 «1» в любое время, когда значение в аккумуляторе отрицательное
ПРИМЕЧАНИЕ. Флаги состояния действительны только до того момента, когда
будет выполнена другая команда, использующая те же самые флаги.
В следующем примере, когда Х1 включен, значение из V1400 и V1401 будет загружено в
аккумулятор командой Load
Double. Двоичное значение в V1420 и V1421 вычитается из
двоичного значения в аккумуляторе командой Subtract Binary Double. Значение в
аккумуляторе копируется в V1500 и V1501 командой Out Double.
Глава 5: Стандартные команды RLL. 5—103
Руководство пользователя контроллера DL06 (D0-06USER-M-RUS)/ Перевод ООО «ПЛКСистемы»
Multiply Binary (MULB)
Multiply Binary — 16-битная команда умножения
двоичного значения в дополнительном коде без знака
(Aaaa), которое является или ячейкой V-памяти или
16-битной двоичной константой в дополнительном
коде без знака, на 16-битное двоичное значение в
аккумуляторе. Результат может быть до 32 бит и
находится в аккумуляторе.
Тип данных операнда DL06 Диапазон
A aaa
V-память V
Смотри карту памяти
Указатель P
Смотри карту памяти
Константа K 0-FFFF
Флаги Описание
SP63 «1», когда в результате выполнения команды значение в аккумуляторе
является нулем
SP70 «1» в любое время, когда значение в аккумуляторе отрицательное
ПРИМЕЧАНИЕ. Флаги состояния действительны только до того момента, когда
будет выполнена другая команда, использующая те же самые флаги.
В следующем примере, когда Х1 включен, значение в V1400 будет загружено в
аккумулятор командой Load. Двоичное значение в V1420 умножается на двоичное
значение в аккумуляторе командой Multiply Binary. Значение в аккумуляторе
копируется в V1500 командой Out.
5—104 Глава 5: Стандартные команды RLL.
Руководство пользователя контроллера DL06 (D0-06USER-M-RUS)/ Перевод ООО «ПЛКСистемы»
Divide Binary (DIVB)
Divide Binary — 16-битная команда, которая делит
двоичное значение в дополнительном коде без знака
в аккумуляторе на двоичное значение (Aaaa), которое
является или ячейкой V-памяти или 16-битной
двоичной константой в дополнительном коде без
знака. Целая часть результата находится в
аккумуляторе, а остаток от деления — в первом
уровне стека.
Тип данных операнда DL06 Диапазон
A aaa
V-память V
Смотри карту памяти
Указатель P
Смотри карту памяти
Константа K 0-FFFF
Флаги Описание
SP53 «1», когда значение операнда больше, чем значение, с которым может
работать аккумулятор
SP63 «1», когда в результате выполнения команды значение в аккумуляторе
является нулем
SP70 «1» в любое время, когда значение в аккумуляторе отрицательное
ПРИМЕЧАНИЕ. Флаги состояния действительны только до того момента, когда
будет выполнена другая команда, использующая те же самые флаги.
В следующем примере, когда Х1 включен, значение в V1400 будет загружено в
аккумулятор командой Load. Двоичное значение в аккумуляторе делится на двоичное
значение в V1420 командой Divide Binary. Значение в аккумуляторе копируется в V1500
командой Out.
Глава 5: Стандартные команды RLL. 5—105
Руководство пользователя контроллера DL06 (D0-06USER-M-RUS)/ Перевод ООО «ПЛКСистемы»
Increment Binary (INCB)
Команда Increment Binary увеличивает двоичное
значение в определенной ячейке V-памяти на
«1» каждый раз при выполнении команды.
Тип данных операнда DL06 Диапазон
A aaa
V-память V
Смотри карту памяти
Указатель P
Смотри карту памяти
Флаги Описание
SP63 «1», когда в результате выполнения команды значение в аккумуляторе
является нулем
ПРИМЕЧАНИЕ. Флаги состояния действительны только до того момента, когда
будет выполнена другая команда, использующая те же самые флаги.
В следующем примере, когда С5 включен, двоичное значение в V2000 увеличивается
на 1.
Decrement Binary (DECB)
Команда Decrement Binary уменьшает двоичное
значение в определенной ячейке V-памяти на
«1» каждый раз при выполнении команды.
Тип данных операнда DL06 Диапазон
A aaa
V-память V
Смотри карту памяти
Указатель P
Смотри карту памяти
Флаги Описание
SP63 «1», когда в результате выполнения команды значение в аккумуляторе
является нулем
ПРИМЕЧАНИЕ. Флаги состояния действительны только до того момента, когда
будет выполнена другая команда, использующая те же самые флаги.
В следующем примере, когда С5 включен, двоичное значение в V2000 уменьшается на
1.
5—106 Глава 5: Стандартные команды RLL.
Руководство пользователя контроллера DL06 (D0-06USER-M-RUS)/ Перевод ООО «ПЛКСистемы»
Add Formatted (ADDF)
Add Formatted — 32-битная команда, которая
складывает BCD значение в аккумуляторе с BCD
значением (Aaaa), которое является диапазоном
бит. Указанный диапазон (Kbbb) может быть от 1
до 32 последовательных бит. Результат
находится в аккумуляторе.
Тип данных операнда Диапазон DL06
A/B ааа bbb
Входы X 0-777 -
Выходы Y 0-777 -
Управляющие реле C0-1777 -
Биты стадий S0-1777 -
Биты таймера T 0-377 -
Биты счетчика CT 0-177 -
Специальные реле SP 0-137, 320-717-
Удаленный ввод/вывод GX 0-3777
Константа K- 1-32
Флаги Описание
SP63 «1», когда в результате выполнения команды значение в аккумуляторе является
нулем
SP66 «1», когда 16-битовая команда сложения приводит к переносу
SP67 «1», когда 32-битовая команда сложения приводит к переносу
SP70 «1» в любое время, когда значение в аккумуляторе отрицательное
SP75 «1», когда выполняется BCD команда с не-BCD числом
ПРИМЕЧАНИЕ. Флаги состояния действительны только до того момента, когда
будет выполнена другая команда, использующая те же самые флаги.
В следующем примере, когда Х6 включен, значение дискретных ячеек Х0-Х3
будет загружено в аккумулятор командой Load Formatted. Двоичное значение в
аккумуляторе будет сложено с двоичным значением в ячейках C0–C3
командой Add Formatted. Значение в аккумуляторе выводится на выходы Y10–
Y13 командой Out Formatted.
Глава 5: Стандартные команды RLL. 5—107
Руководство пользователя контроллера DL06 (D0-06USER-M-RUS)/ Перевод ООО «ПЛКСистемы»
Subtract Formatted (SUBF)
Add Formatted — 32-битная команда, которая
вычитает из BCD значения аккумулятора BCD
значение (Aaaa), которое является диапазоном
бит. Указанный диапазон (Kbbb) может быть от 1
до 32 последовательных бит. Результат
находится в аккумуляторе.
Тип данных операнда Диапазон DL06
A/B ааа bbb
Входы X 0-777 -
Выходы Y 0-777 -
Управляющие реле C0-1777 -
Биты стадий S0-1777 -
Биты таймера T 0-377 -
Биты счетчика CT 0-177 -
Специальные реле SP 0-137, 320-717-
Удаленный ввод/вывод GX 0-3777
Константа K- 1-32
Флаги Описание
SP63 «1», когда в результате выполнения команды значение в аккумуляторе
является нулем
SP64 «1», когда 16-битовая команда вычитания приводит к заимствованию
SP65 «1», когда 32-битовая команда вычитания приводит к заимствованию
SP70 «1» в любое время, когда значение в аккумуляторе отрицательное
SP75 «1», когда выполняется BCD команда с не-BCD числом
ПРИМЕЧАНИЕ. Флаги состояния действительны только до того момента, когда
будет выполнена другая команда, использующая те же самые флаги.
В следующем примере, когда Х6 включен, значение дискретных ячеек Х0-Х3
будет загружено в аккумулятор командой Load Formatted. Из двоичного
значения в аккумуляторе будет вычтено двоичное значение в ячейка х C0–C3
командой Subtract Formatted. Значение в аккумуляторе выводится на выходы
Y10–Y13 командой Out Formatted.
5—108 Глава 5: Стандартные команды RLL.
Руководство пользователя контроллера DL06 (D0-06USER-M-RUS)/ Перевод ООО «ПЛКСистемы»
Multiply Formatted (MULF)
Multiply Formatted — 16-битная команда,
которая умножает BCD значение аккумулятора
на BCD значение (Aaaa), которое является
диапазоном бит. Указанный диапазон (Kbbb)
может быть от 1 до 16 последовательных бит.
Результат находится в аккумуляторе.
Тип данных операнда Диапазон DL06
A ааа bbb
Входы X 0-777 -
Выходы Y 0-777 -
Управляющие реле C0-1777 -
Биты стадий S0-1777 -
Биты таймера T 0-377 -
Биты счетчика CT 0-177 -
Специальные реле SP 0-137, 320-717-
Удаленный ввод/вывод GX 0-3777
Константа K- 1-16
Флаги Описание
SP63 «1», когда в результате выполнения команды значение в аккумуляторе
является нулем
SP70 «1» в любое время, когда значение в аккумуляторе отрицательное
SP75 «1», когда выполняется BCD команда с не-BCD числом
ПРИМЕЧАНИЕ. Флаги состояния действительны только до того момента, когда
будет выполнена другая команда, использующая те же самые флаги.
В следующем примере, когда Х6 включен, значение дискретных ячеек Х0-Х3
будет загружено в аккумулятор командой Load Formatted. Двоичное значение
в аккумуляторе будет умножено на двоичное значение в ячейках C0–C3
командой Multiply Formatted. Значение в аккумуляторе выводится на выходы
Y10–Y13 командой Out Formatted.
