Глава 5: Стандартные команды RLL. 5—69
Руководство пользователя контроллера DL06 (D0-06USER-M-RUS)/ Перевод ООО «ПЛКСистемы»
Логические команды аккумулятора

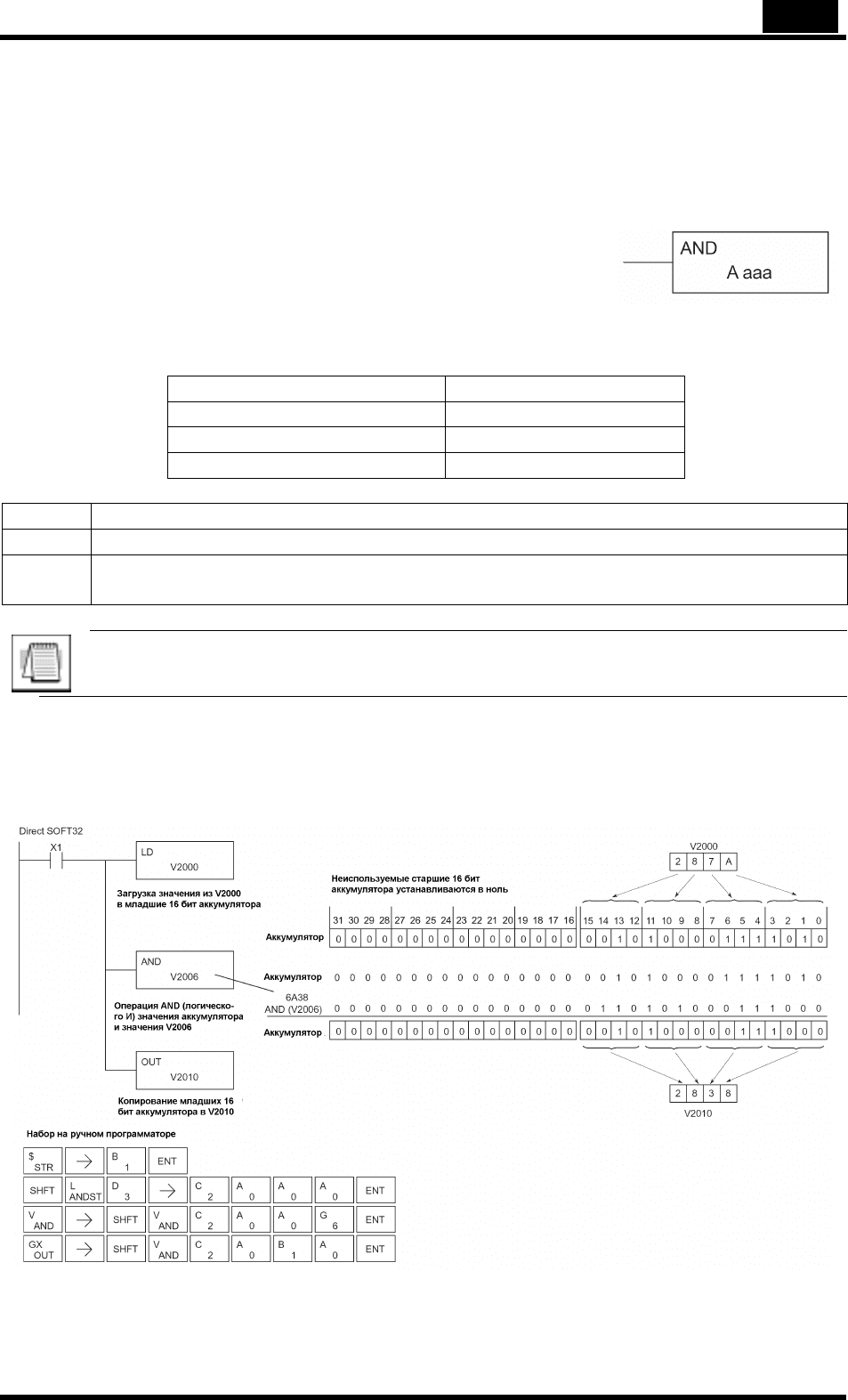

And (AND)
Команда And — это 16-битная команда, которая
выполняет операцию логического И над значением,
расположенным в младших 16 битах аккумулятора, и
значением в заданной ячейке V-памяти (Aaaa).
Результат находится в аккумуляторе. Дискретный
флаг состояния указывает, является ли результат
команды And нулем
.
Тип данных операнда Диапазон DL06
А ааа
V-память V Смотри карту памяти
Указатель Р Смотри карту памяти
Флаги Описание
SP63 «1», если результат в аккумуляторе является нулем
SP70 «1», когда значение, загруженное в аккумулятор любой командой,
является нулем
ПРИМЕЧАНИЕ: Флаги состояния доступны только до тех пор, пока не
будет выполнена другая команда, использующая те же самые флаги
В следующем примере, когда Х1 включен, значение в V2000 будет загружено
в аккумулятор, используя команду Load. Выполняется операция логического
И над значением из аккумулятора и значением из V2006. Значение из
младших 16 бит аккумулятора выводится в V2010, используя команду Out.
5—70 Глава 5: Стандартные команды RLL.
Руководство пользователя контроллера DL06 (D0-06USER-M-RUS)/ Перевод ООО «ПЛКСистемы»

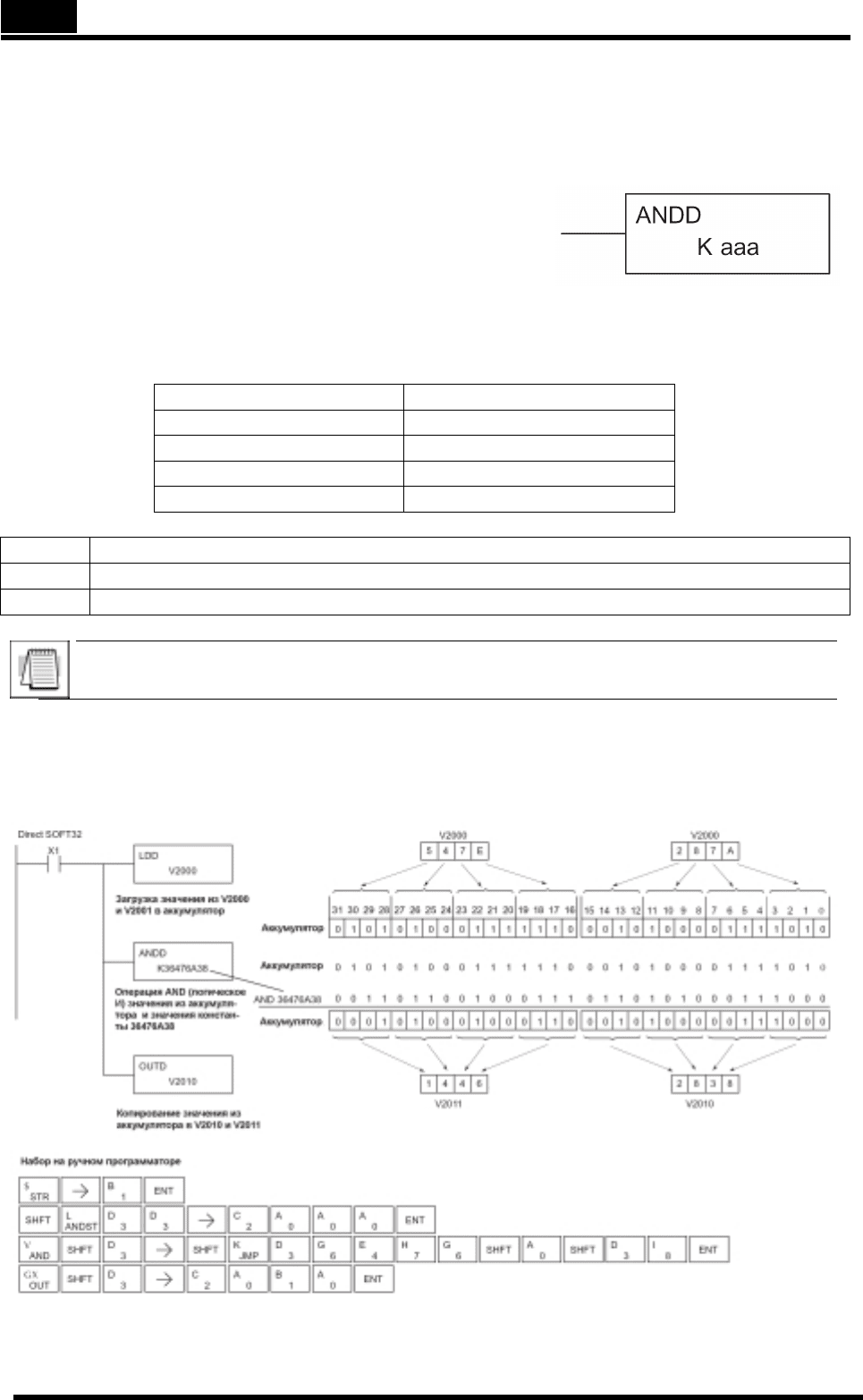

And Double (ANDD)
Команда And Double — это 32-битная команда,
которая выполняет операцию логического И над
значением из аккумулятора вместе с двумя
последовательными ячейками V-памяти или 8-
ми разрядным (максимум) значением
константы (Aaaa). Результат находится в
аккумуляторе. Дискретные флаги состояния
указывают, является ли результат команды And
Double нулем или отрицательным числом
(старший бит включен)
Тип данных операнда Диапазон DL06
ааа
V-память V Смотри карту памяти
Указатель Р Смотри карту памяти
Константа K
0-FFFFFFFF
Флаги Описание
SP63 «1», если результат в аккумуляторе является нулем
SP70 «1», если результат в аккумуляторе является отрицательным
ПРИМЕЧАНИЕ: Флаги состояния доступны только до тех пор, пока не
будет выполнена другая команда, использующая те же самые флаги
В следующем примере, когда Х1 включен, значение в V2000 и V2001 будет
загружено в аккумулятор, используя команду Load Double. Выполняется
операция логического И над значением из аккумулятора и 36476А38,
используя команду And Double. Значение из аккумулятора выводится в
V2010 и V2011 используя команду Out Double..
Глава 5: Стандартные команды RLL. 5—71
Руководство пользователя контроллера DL06 (D0-06USER-M-RUS)/ Перевод ООО «ПЛКСистемы»

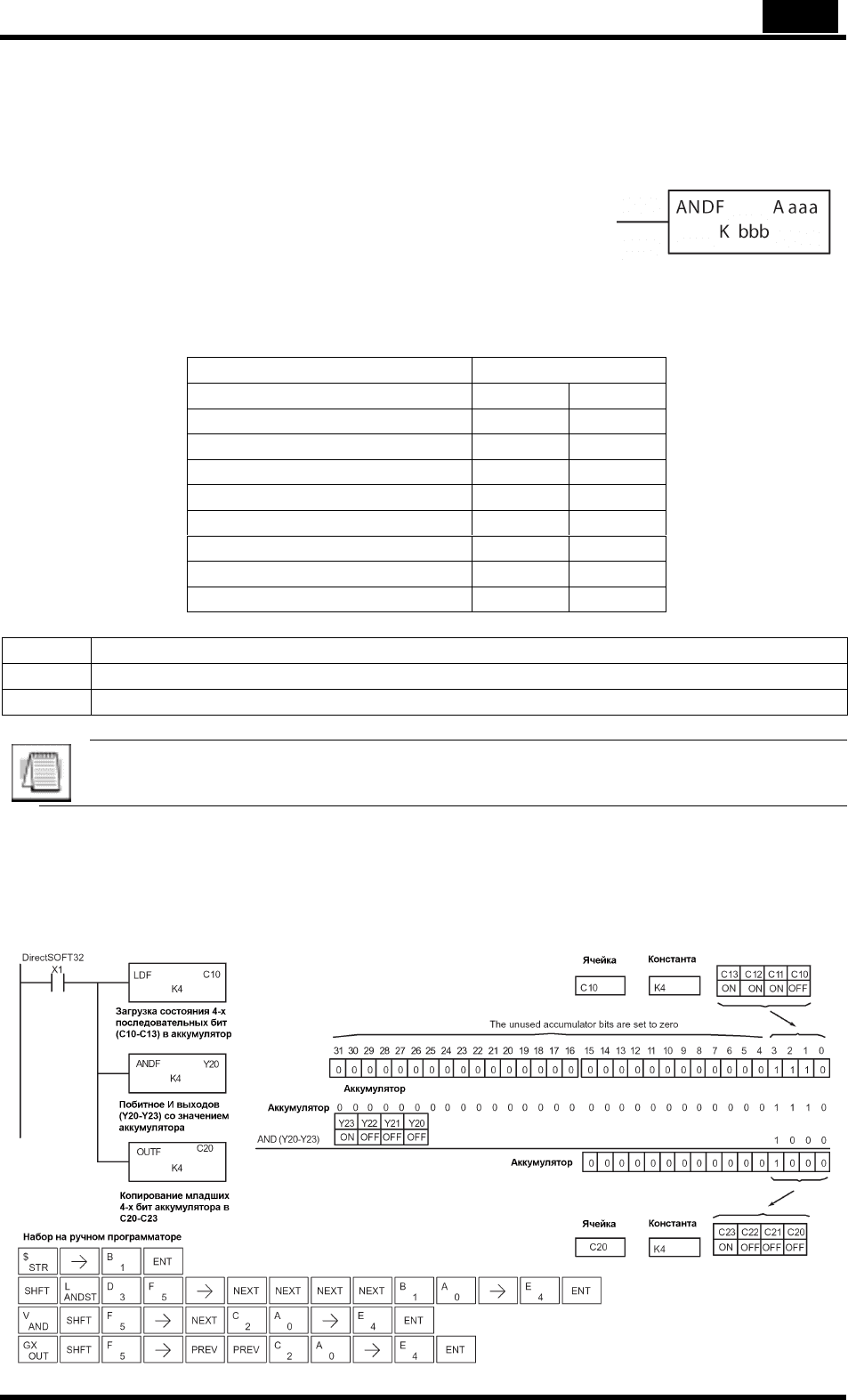

And Formatted (ANDF)
Команда And Formatted – это команда, которая
выполняет операцию логического И над двоичным
значением аккумулятора и заданным диапазоном бит
памяти (1-32). Команда требует адрес исходной
ячейки (Aaaa) и числа бит (Kbbb), чтобы выполнить
операцию логического И. Дискретные флаги
состояния указывают, является ли результат команды
And Double нулем или отрицательным числом
(старший бит=1).
Тип данных операнда Диапазон DL06
B ааа bbb
Входы X 0-777 -
Выходы Y 0-777 -
Реле управления C0-1777 -
Бит стадии S0-1777 -
Бит таймера T 0-377 -
Бит счетчика CT 177 -
Специальные реле SP 0-777 -
Константа K- 1-32
Флаги Описание
SP63 «1», если результат в аккумуляторе является нулем
SP70 «1», если результат в аккумуляторе является отрицательным
ПРИМЕЧАНИЕ: Флаги состояния доступны только до тех пор, пока не
другая команда не использует те же самые флаги
В следующем примере, когда Х1 включен, команда Load Formatted загружает
C10–C13 (4 бита) в аккумулятор. . Выполняется операция логического И
содержимого аккумулятора вместе с конфигурацией битов из Y20–Y23,
используя команду And Formatted. Команда Out Formatted выводит 4 младших
бита аккумулятора в C20-C23.
5—72 Глава 5: Стандартные команды RLL.
Руководство пользователя контроллера DL06 (D0-06USER-M-RUS)/ Перевод ООО «ПЛКСистемы»

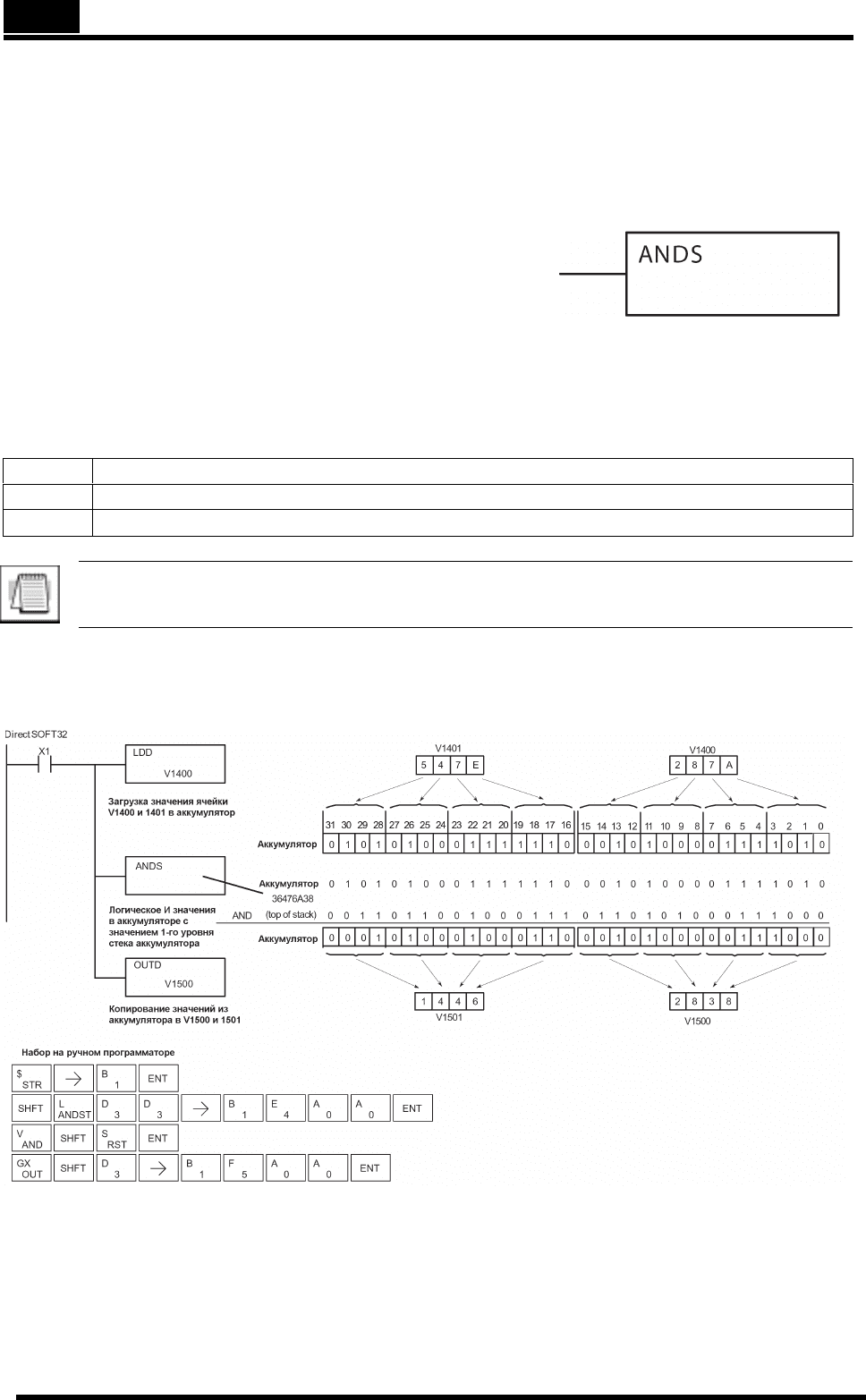

And with Stack (ANDS)
Команда And with Stack - это 32-битная
команда, которая выполняет операцию
логического И над значением из аккумулятора
вместе с значением, расположенным на первом
уровне стека аккумулятора. Результат
находится в аккумуляторе.Удаляется из стека
значение , расположенным на первом уровне
стека аккумулятора, и все значения
перемещаются на один уровень вверх.
Дискретные флаги состояния указывают,
является ли результат команды And with Stack
нулем или отрицательным числом (старший бит
=1)
Флаги Описание
SP63 «1», если результат в аккумуляторе является нулем
SP70 «1», если результат в аккумуляторе является отрицательным
ПРИМЕЧАНИЕ: Флаги состояния доступны только до тех пор, пока не
другая команда не использует те же самые флаги
В следующем примере, когда X1 включен, выполнится операция логического
И двоичного значения в аккумуляторе и двоичного значения на первом уровне
стека аккумулятора. Результат находится в аккумуляторе. Затем 32
разрядное значение выводится в V1500 и V1501
Глава 5: Стандартные команды RLL. 5—73
Руководство пользователя контроллера DL06 (D0-06USER-M-RUS)/ Перевод ООО «ПЛКСистемы»

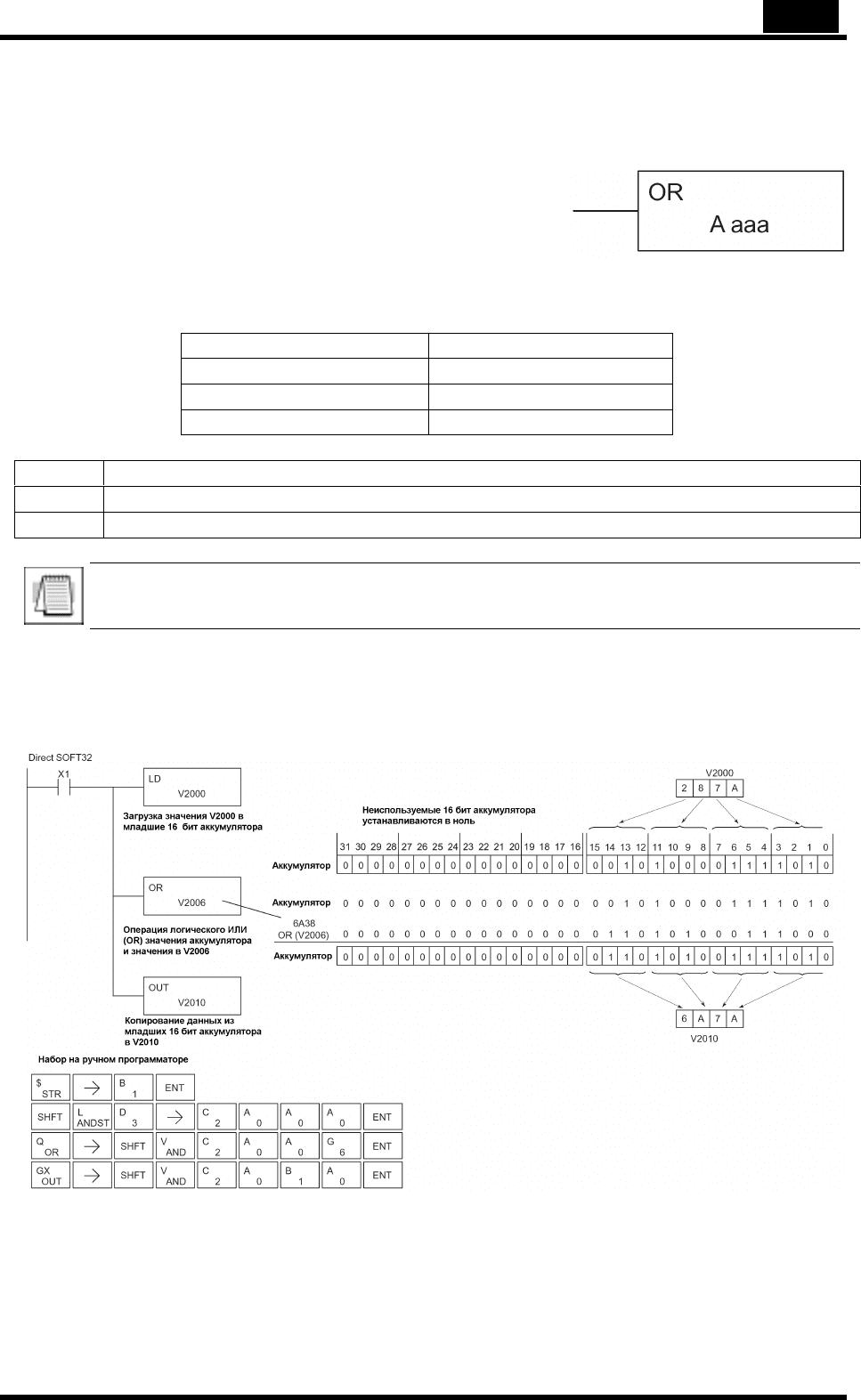

Or (OR)
Команда Or — это 16-битная команда, которая
выполняет операцию логического ИЛИ над
значением, расположенным в младших 16
битах аккумулятора, и значением в заданной
ячейке V-памяти (Aaaa). Результат находится в
аккумуляторе. Дискретный флаг состояния
указывает, является ли результат команды Or
нулем.
Тип данных операнда Диапазон DL06
ааа
V-память V Смотри карту памяти
Указатель Р Смотри карту памяти
Флаги Описание
SP63 «1», если результат в аккумуляторе является нулем
SP70 «1», если результат в аккумуляторе является отрицательным
ПРИМЕЧАНИЕ: Флаги состояния доступны только до тех пор, пока не
другая команда не использует те же самые флаги
В следующем примере, когда Х1 включен, значение в V2000 будет загружено
в аккумулятор командой Load. Выполняется операция логического ИЛИ над
значением из аккумулятора и значением из V2006, используя команду Or.
Значение младших 16 бит аккумулятора выводится в V2010 командой Out.
5—74 Глава 5: Стандартные команды RLL.
Руководство пользователя контроллера DL06 (D0-06USER-M-RUS)/ Перевод ООО «ПЛКСистемы»

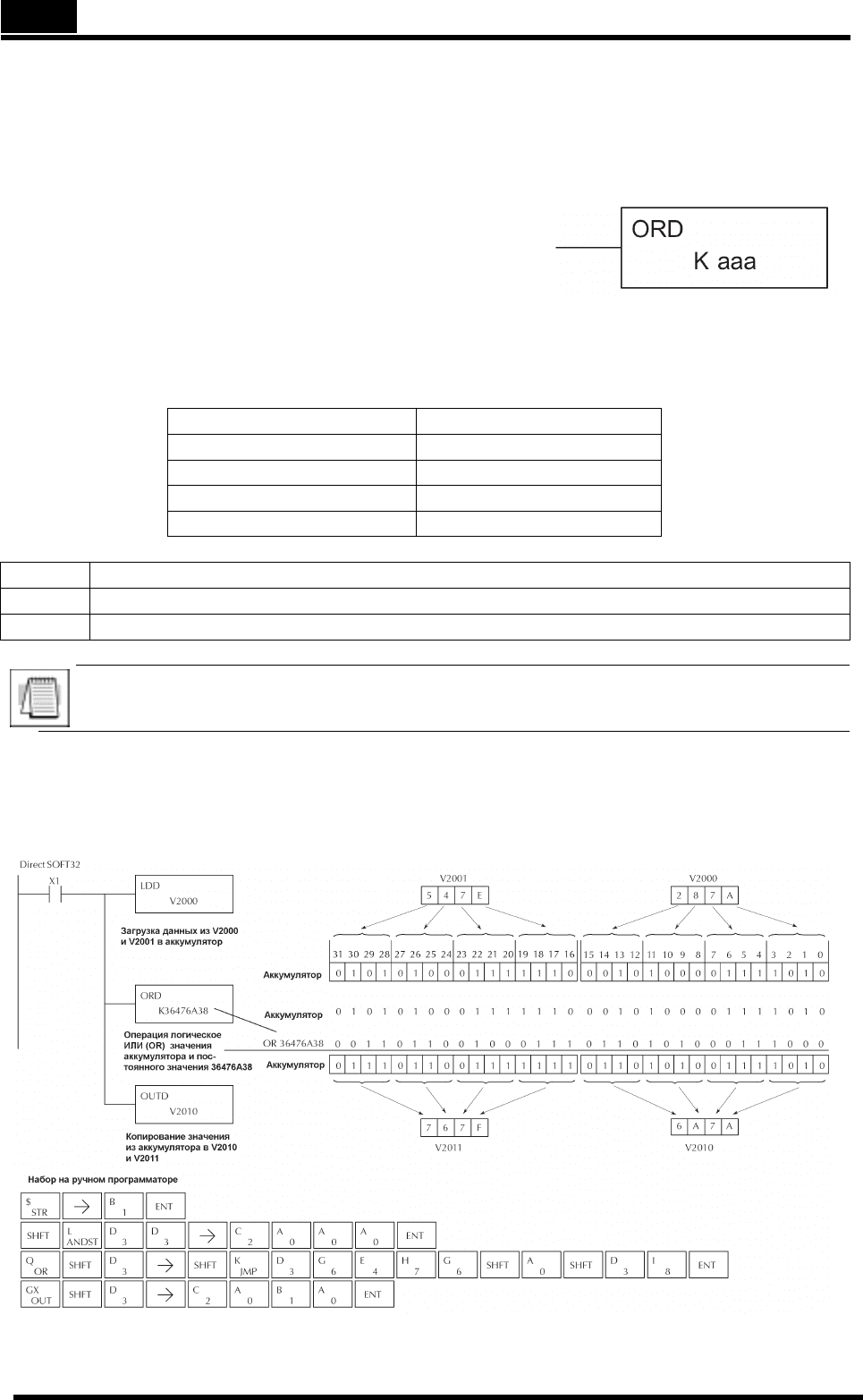

Or Double (ORD)
Команда Or Double — это 32-битная команда,
которая выполняет операцию логического ИЛИ
над значением из аккумулятора и константой
(Aaaa), которая является или двумя
последовательными ячейками V-памяти, или 8-
ми разрядной (максимум) константой.
Результат находится в аккумуляторе.
Дискретные флаги состояния указывают,
является ли результат команды Or Double
нулем или отрицательным числом (старший бит
включен).
Тип данных операнда Диапазон DL06
ааа
V-память V Смотри карту памяти
Указатель Р Смотри карту памяти
Константа K
0-FFFFFFFF
Флаги Описание
SP63 «1», если результат в аккумуляторе является нулем
SP70 «1», если результат в аккумуляторе является отрицательным
ПРИМЕЧАНИЕ: Флаги состояния доступны только до тех пор, пока не
другая команда не использует те же самые флаги
В следующем примере, когда Х1 включен, значение в V2000 и V2001 будет
загружено в аккумулятор командой Load Double. Выполняется операция
логического ИЛИ над значением из аккумулятора и значением 36476А38
используя команду Or Double. Значение из аккумулятора выводится в V2010 и
V2011, используя команду Out Double.
Глава 5: Стандартные команды RLL. 5—75
Руководство пользователя контроллера DL06 (D0-06USER-M-RUS)/ Перевод ООО «ПЛКСистемы»

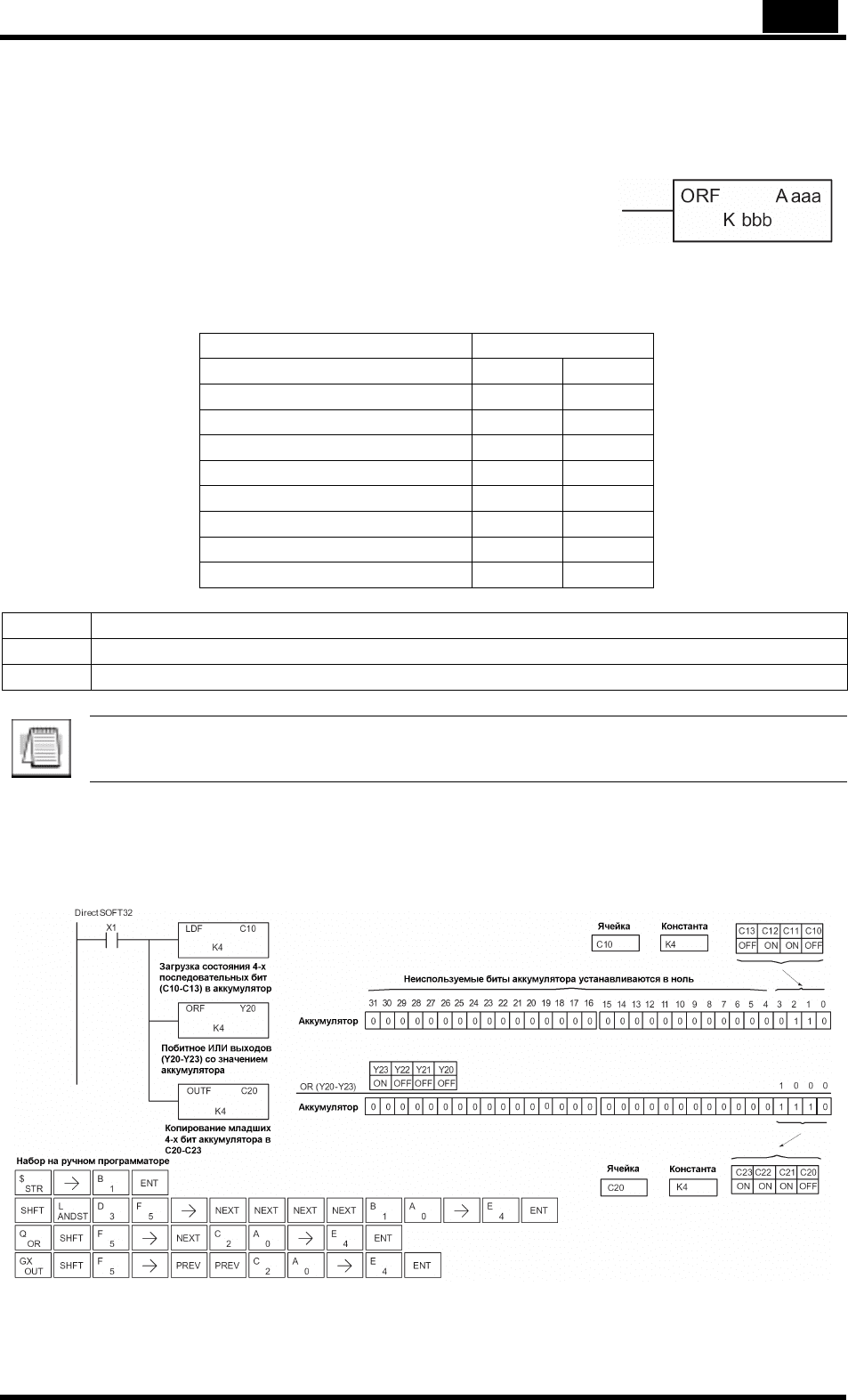

Or Formatted (ORF)
Команда OR Formatted – это команда, которая
выполняет операцию логического ИЛИ над двоичным
значением аккумулятора и заданным диапазоном бит
памяти (1-32). Команда требует значение исходной
ячейки (Aaaa) и числа бит (Kbbb), чтобы выполнить
сравнение. Дискретные флаги состояния указывают,
является ли результат нулем или отрицательным
числом (старший бит = 1).
Тип данных операнда Диапазон DL06
A/B ааа bbb
Входы X 0-777 -
Выходы Y 0-777 -
Реле управления C0-1777 -
Бит стадии S0-1777 -
Бит таймера T 0-377 -
Бит счетчика CT 177 -
Специальное реле SP 0-777 -
Константа K- 1-32
Флаги Описание
SP63 «1», если результат в аккумуляторе является нулем
SP70 «1», если результат в аккумуляторе является отрицательным
ПРИМЕЧАНИЕ: Флаги состояния доступны только до тех пор, пока не
другая команда не использует те же самые флаги
В следующем примере, когда Х1 включен, команда Load Formatted загружает
C10–C13 (4 бита) в аккумулятор Команда OR Formatted выполняется
операцию логического ИЛИ над содержимым аккумулятора и набором бит
Y20–Y23. Команда Out Formatted выводит занчение 4 младших бита
аккумулятора в биты C20–C23.
5—76 Глава 5: Стандартные команды RLL.
Руководство пользователя контроллера DL06 (D0-06USER-M-RUS)/ Перевод ООО «ПЛКСистемы»

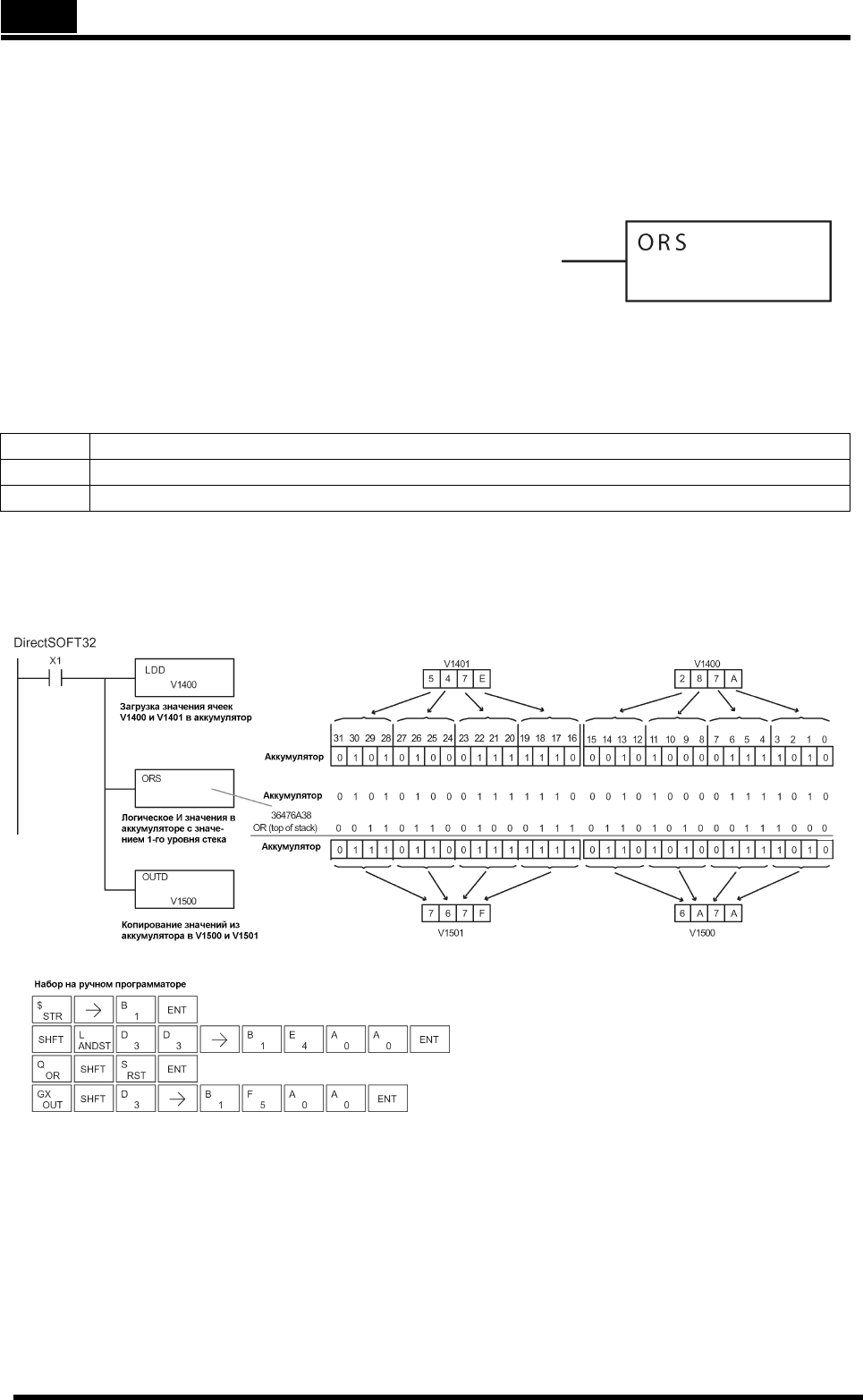

Or with Stack (ORS)
Команда OR with Stack - это 32-битная
команда, которая выполняет операцию
логического ИЛИ над значением из
аккумулятора и значением первого уровня стека
аккумулятора. Результат находится в
аккумуляторе. Удаляется из стека значение,
расположенное на первом уровне стека
аккумулятора, и все значения перемещаются на
один уровень вверх. Дискретные флаги
состояния указывают, является ли результат
команды OR with Stack нулем или
отрицательным числом (старший бит =1)
Флаги Описание
SP63 «1», если результат в аккумуляторе является нулем
SP70 «1», если результат в аккумуляторе является отрицательным
В следующем примере, когда X1 включен, будет выполнятся операция
логического ИЛИ с двоичным значением в аккумуляторе и двоичным
значением на первом уровне стека аккумулятора. Результат находится в
аккумуляторе.
Глава 5: Стандартные команды RLL. 5—77
Руководство пользователя контроллера DL06 (D0-06USER-M-RUS)/ Перевод ООО «ПЛКСистемы»

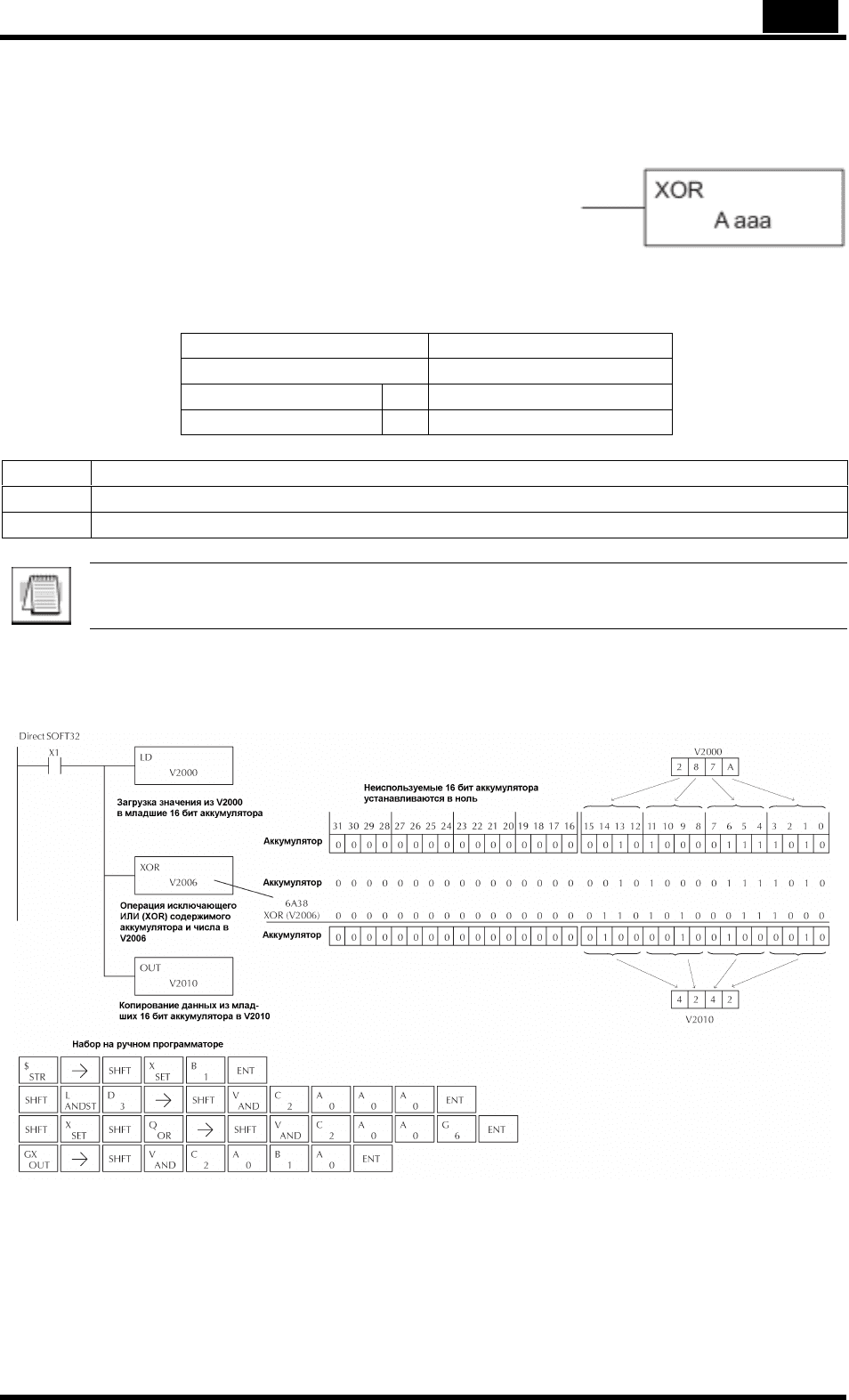

Exclusive Or (XOR)
Команда Exclusive Or — это 16-битная команда,
которая выполняет операцию исключающего ИЛИ
над значением, расположенным в нижних 16 битах
аккумулятора, и значением в заданной ячейке V-
памяти (Aaaa). Результат находится в
аккумуляторе. Дискретный флаг состояния
указывает, является ли результат команды XOR
нулем.
Тип данных операнда Диапазон DL06
ааа
V-память V Смотри карту памяти
Указатель Р Смотри карту памяти
Флаги Описание
SP63 «1», если результат в аккумуляторе является нулем
SP70 «1», если результат в аккумуляторе является отрицательным
ПРИМЕЧАНИЕ: Флаги состояния доступны только до тех пор, пока не
другая команда не использует те же самые флаги
В следующем примере, когда Х1 включен, значение в V2000 будет загружено в
аккумулятор командой Load. Выполняется операция исключающего ИЛИ над
значением из аккумулятора и значением из V2006, используя команду Exclusive
Or. Значение младших 16 бит аккумулятора выводится в V2010 командой Out.
5—78 Глава 5: Стандартные команды RLL.
Руководство пользователя контроллера DL06 (D0-06USER-M-RUS)/ Перевод ООО «ПЛКСистемы»

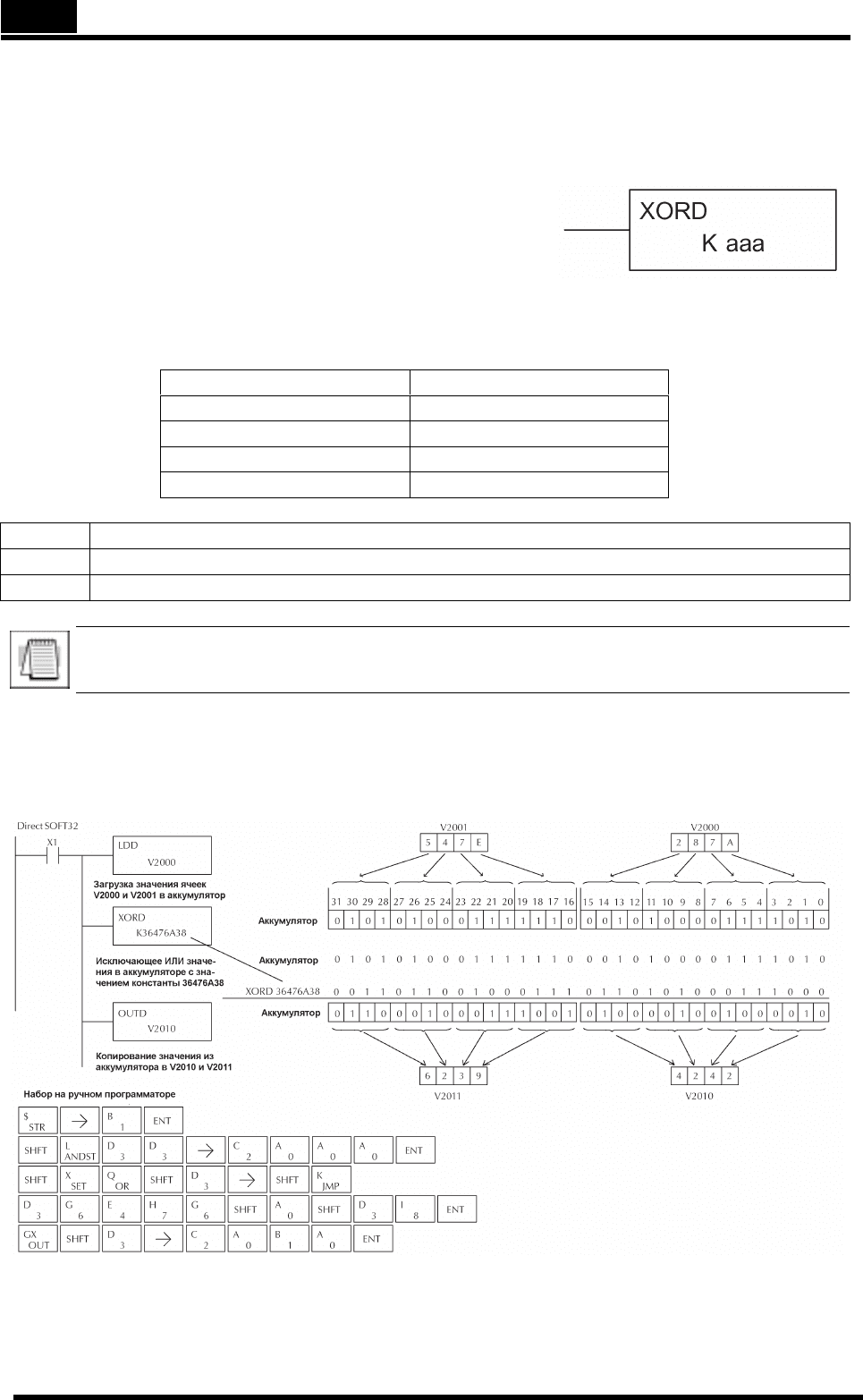

Exclusive Or Double (XORD)
Команда Exclusive Or Double — это 32-битная
команда, которая выполняет операцию
исключающего ИЛИ над значением из аккумулятора
и константой (Aaaa), которая является или двумя
последовательными ячейками V-памяти, или 8-ми
разрядной константой (максимум). Результат
находится в аккумуляторе. Дискретные флаги
состояния указывают, является ли результат
команды
Exclusive Or Double нулем или
отрицательным числом
(старший бит включен).
Тип данных операнда Диапазон DL06
A ааа
V-память V Смотри карту памяти
Указатель Р Смотри карту памяти
Константа K
0-FFFFFFFF
Флаги Описание
SP63 «1», если результат в аккумуляторе является нулем
SP70 «1», если результат в аккумуляторе является отрицательным
ПРИМЕЧАНИЕ: Флаги состояния доступны только до тех пор, пока не
другая команда не использует те же самые флаги
В следующем примере, когда Х1 включен, значение в V2000 и V2001 будет
загружено в аккумулятор командой Load Double. Выполняется операция
исключающего ИЛИ над значением из аккумулятора и значением 36476А38,
используя команду Exclusive Or Double. Значение из аккумулятора выводится
в V2010 и V2011, используя команду Out Double.
