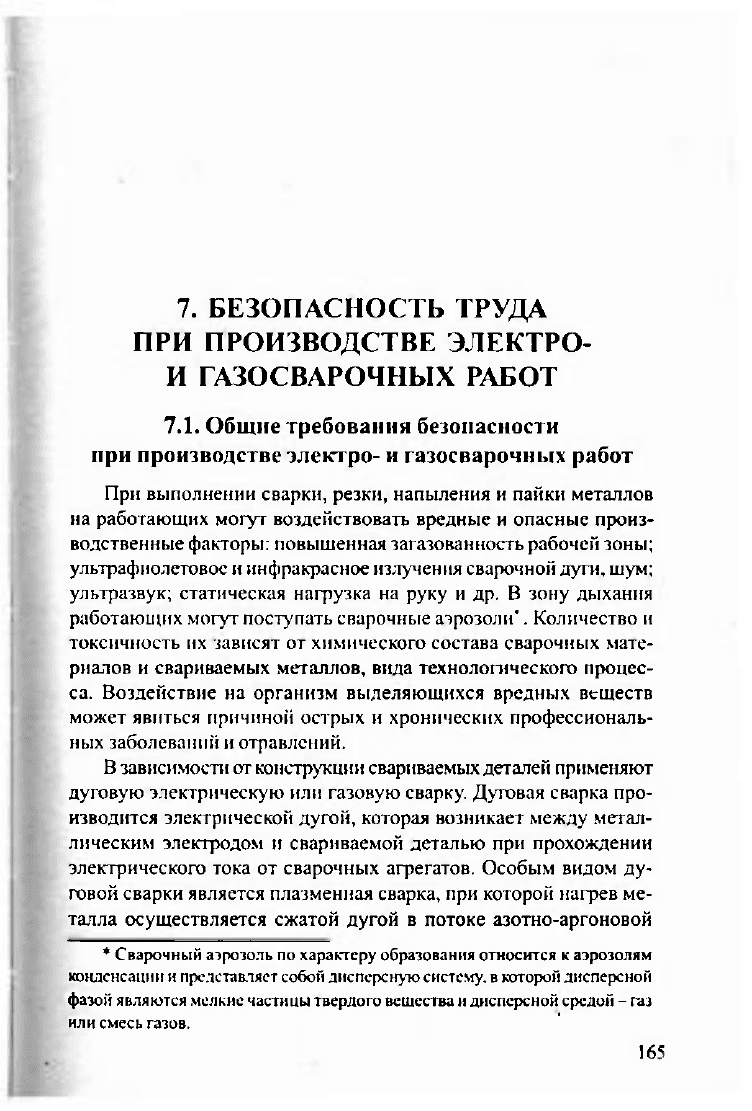

7. БЕЗОПАСНОСТЬ ТРУДА

ПРИ ПРОИЗВОДСТВЕ ЭЛЕКТРО-

И ГАЗОСВАРОЧНЫХ РАБОТ

7.1.

Общие требования безопасности

при производстве электро- и газосварочных работ

При выполнении сварки, резки, напыления и пайки металлов

на работающих могут воздействовать вредные и опасные произ-

водственные факторы: повышенная загазованность рабочей зоны;

ультрафиолетовое и инфракрасное излучения сварочной дуги, шум;

ультразвук; статическая нагрузка на руку и др. В зону дыхания

работающих могут поступать сварочные аэрозоли'. Количество и

токсичность их зависят от химического состава сварочных мате-

риалов и свариваемых металлов, вида технологического процес-

са. Воздействие на организм выделяющихся вредных веществ

может явиться причиной острых и хронических профессиональ-

ных заболеваний и отравлений.

В зависимости от конструкции свариваемых деталей применяют

дуговую электрическую или газовую сварку. Дуговая сварка про-

изводится электрической дугой, которая возникает между метал-

лическим электродом и свариваемой деталью при прохождении

электрического тока от сварочных агрегатов. Особым видом ду-

говой сварки является плазменная сварка, при которой нагрев ме-

талла осуществляется сжатой дугой в потоке азотно-аргоновой

* Сварочный аэрозоль по характеру образования относится к аэрозолям

конденсации и представляет собой дисперсную систему,

которой дисперсной

фазой являются мелкие частицы твердого вещества и дисперсной средой - газ

или смесь газов.

165

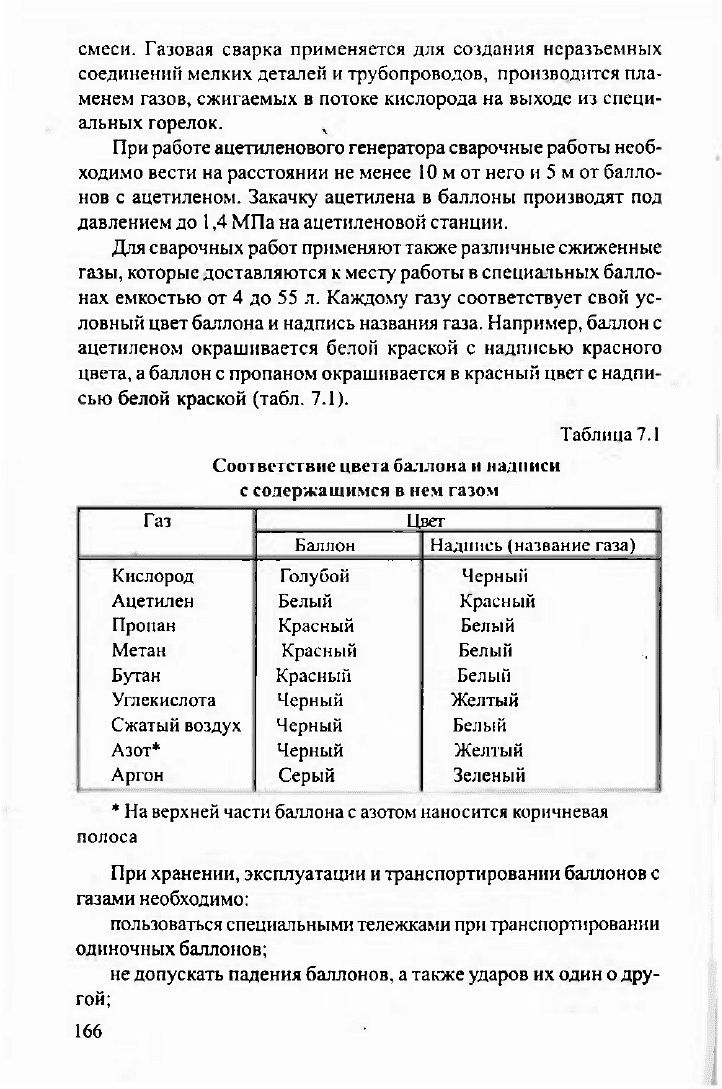

смеси. Газовая сварка применяется для создания неразъемных

соединений мелких деталей и трубопроводов, производится пла-

менем газов, сжигаемых в потоке кислорода на выходе из специ-

альных горелок.

При работе ацетиленового генератора сварочные работы необ-

ходимо вести на расстоянии не менее 10 м от него и 5 м от балло-

нов с ацетиленом. Закачку ацетилена в баллоны производят под

давлением до 1,4 МПа на ацетиленовой станции.

Для сварочных работ применяют также различные сжиженные

газы, которые доставляются к месту работы в специальных балло-

нах емкостью от 4 до 55 л. Каждому газу соответствует свой ус-

ловный цвет баллона и надпись названия газа. Например, баллон с

ацетиленом окрашивается белой краской с надписью красного

цвета, а баллон с пропаном окрашивается в красный цвет с надпи-

сью белой краской (табл. 7.1).

Таблица 7.1

Соответствие цвета баллона и надписи

с содержащимся в нем газом

Газ Цвет Газ

Баллон Надпись (название газа)

Кислород Голубой

Черный

Ацетилен Белый Красный

Пропан Красный Белый

Метан Красный Белый

Бутан

Красный Белый

Углекислота Черный Желтый

Сжатый воздух Черный Белый

Азот* Черный Желтый

Аргон Серый Зеленый

* На верхней части баллона с азотом наносится коричневая

полоса

При хранении, эксплуатации и транспортировании баллонов с

газами необходимо:

пользоваться специальными тележками при транспортировании

одиночных баллонов;

не допускать падения баллонов, а также ударов их один о дру-

гой;

166

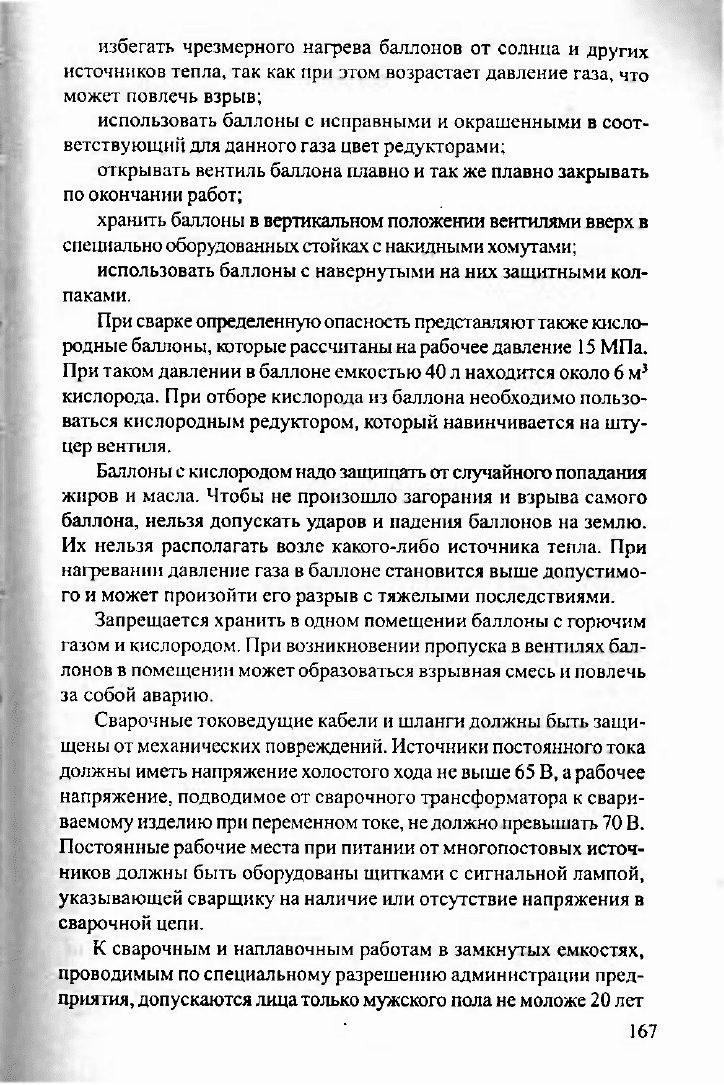

избегать чрезмерного нагрева баллонов от солнца и других

источников тепла, так как при этом возрастает давление газа, что

может повлечь взрыв;

использовать баллоны с исправными и окрашенными в соот-

ветствующий для данного газа цвет редукторами;

открывать вентиль баллона плавно и так же плавно закрывать

по окончании работ;

хранить баллоны в вертикальном положении вентилями вверх в

специально оборудованных стойках с накидными хомутами;

использовать баллоны с навернутыми на них защитными кол-

паками.

При сварке определенную опасность представляют также кисло-

родные баллоны, которые рассчитаны на рабочее давление 15 МПа.

При таком давлении в баллоне емкостью 40 л находится около 6 м

кислорода. При отборе кислорода из баллона необходимо пользо-

ваться кислородным редуктором, который навинчивается на шту-

цер вентиля.

Баллоны с кислородом надо защищать от случайного попадания

жиров и масла. Чтобы не произошло загорания и взрыва самого

баллона, нельзя допускать ударов и падения баллонов на землю.

Их нельзя располагать возле какого-либо источника тепла. При

нагревании давление газа в баллоне становится выше допустимо-

го и может произойти его разрыв с тяжелыми последствиями.

Запрещается хранить в одном помещении баллоны с горючим

газом и кислородом. При возникновении пропуска в вентилях бал-

лонов в помещении может образоваться взрывная смесь и повлечь

за собой аварию.

Сварочные токоведущие кабели и шланги должны быть защи-

щены от механических повреждений. Источники постоянного тока

должны иметь напряжение холостого хода не выше 65 В, а рабочее

напряжение, подводимое от сварочного трансформатора к свари-

ваемому изделию при переменном токе, не должно превышать 70 В.

Постоянные рабочие места при питании от многопостовых источ-

ников должны быть оборудованы щитками с сигнальной лампой,

указывающей сварщику на наличие или отсутствие напряжения в

сварочной цепи.

К сварочным и наплавочным работам в замкнутых емкостях,

проводимым по специальному разрешению администрации пред-

приятия, допускаются лица только мужского пола не моложе 20 лет

167

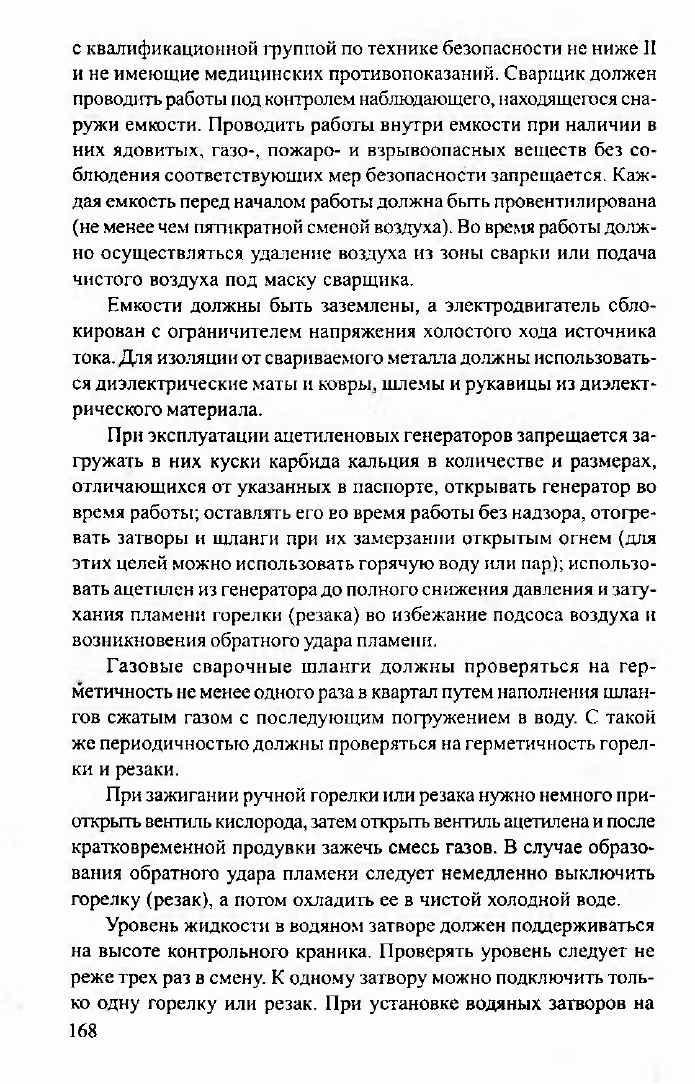

с квалификационной группой по технике безопасности не ниже II

и не имеющие медицинских противопоказаний. Сварщик должен

проводить работы под контролем наблюдающего, находящегося сна-

ружи емкости. Проводить работы внутри емкости при наличии в

них ядовитых, газо-, пожаро- и взрывоопасных веществ без со-

блюдения соответствующих мер безопасности запрещается. Каж-

дая емкость перед началом работы должна быть провентилирована

(не менее чем пятикратной сменой воздуха). Во время работы долж-

но осуществляться удаление воздуха из зоны сварки или подача

чистого воздуха под маску сварщика.

Емкости должны быть заземлены, а электродвигатель сбло-

кирован с ограничителем напряжения холостого хода источника

тока. Для изоляции от свариваемого металла должны использовать-

ся диэлектрические маты и ковры, шлемы и рукавицы из диэлект-

рического материала.

При эксплуатации ацетиленовых генераторов запрещается за-

гружать в них куски карбида кальция в количестве и размерах,

отличающихся от указанных в паспорте, открывать генератор во

время работы; оставлять его во время работы без надзора, отогре-

вать затворы и шланги при их замерзании открытым огнем (для

этих целей можно использовать горячую воду или пар); использо-

вать ацетилен из генератора до полного снижения давления и зату-

хания пламени горелки (резака) во избежание подсоса воздуха и

возникновения обратного удара пламени.

Газовые сварочные шланги должны проверяться на гер-

метичность не менее одного раза в квартал путем наполнения шлан-

гов сжатым газом с последующим погружением в воду. С такой

же периодичностью должны проверяться на герметичность горел-

ки и резаки.

При зажигании ручной горелки или резака нужно немного при-

открыть вентиль кислорода, затем открыть вентиль ацетилена и после

кратковременной продувки зажечь смесь газов. В случае образо-

вания обратного удара пламени следует немедленно выключить

горелку (резак), а потом охладить ее в чистой холодной воде.

Уровень жидкости в водяном затворе должен поддерживаться

на высоте контрольного краника. Проверять уровень следует не

реже трех раз в смену. К одному затвору можно подключить толь-

ко одну горелку или резак. При установке водяных затворов на

168

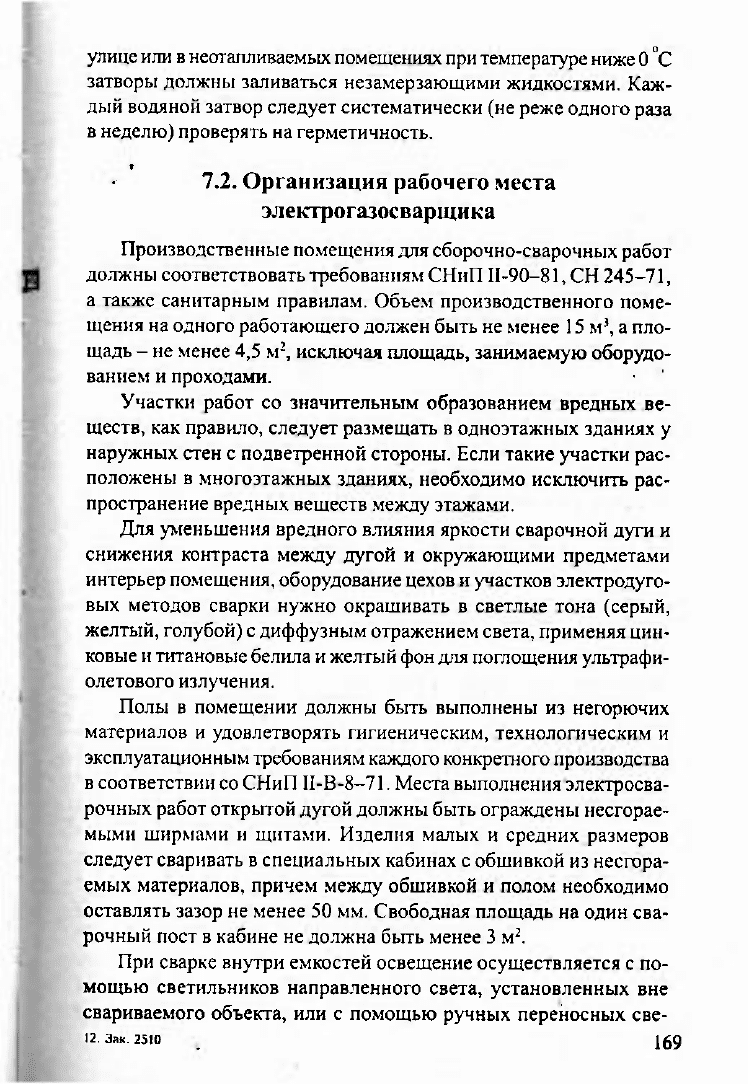

улице или в неотапливаемых помещениях при температуре ниже

°С

затворы должны заливаться незамерзающими жидкостями. Каж-

дый водяной затвор следует систематически (не реже одного раза

в неделю) проверять на герметичность.

7.2.

Организация рабочего места

электрогазосварщика

Производственные помещения для сборочно-сварочных работ

должны соответствовать требованиям СНиП

11-90—81,

СН

245-71,

а также санитарным правилам. Объем производственного поме-

щения на одного работающего должен быть не менее 15 м

, а пло-

щадь - не менее 4,5 м

, исключая площадь, занимаемую оборудо-

ванием и проходами.

Участки работ со значительным образованием вредных ве-

ществ, как правило, следует размещать в одноэтажных зданиях у

наружных стен с подветренной стороны. Если такие участки рас-

положены в многоэтажных зданиях, необходимо исключить рас-

пространение вредных веществ между этажами.

Для уменьшения вредного влияния яркости сварочной дуги и

снижения контраста между дугой и окружающими предметами

интерьер помещения, оборудование цехов и участков электродуго-

вых методов сварки нужно окрашивать в светлые тона (серый,

желтый, голубой) с диффузным отражением света, применяя цин-

ковые и титановые белила и желтый фон для поглощения ультрафи-

олетового излучения.

Полы в помещении должны быть выполнены из негорючих

материалов и удовлетворять гигиеническим, технологическим и

эксплуатационным требованиям каждого конкретного производства

в соответствии со СНиП

II-B-8-71.

Места выполнения электросва-

рочных работ открытой дугой должны быть ограждены несгорае-

мыми ширмами и щитами. Изделия малых и средних размеров

следует сваривать в специальных кабинах с обшивкой из несгора-

емых материалов, причем между обшивкой и полом необходимо

оставлять зазор не менее 50 мм. Свободная площадь на один сва-

рочный пост в кабине не должна быть менее 3 м

При сварке внутри емкостей освещение осуществляется с по-

мощью светильников направленного света, установленных вне

свариваемого объекта, или с помощью ручных переносных све-

12.

Зак. 2510 169

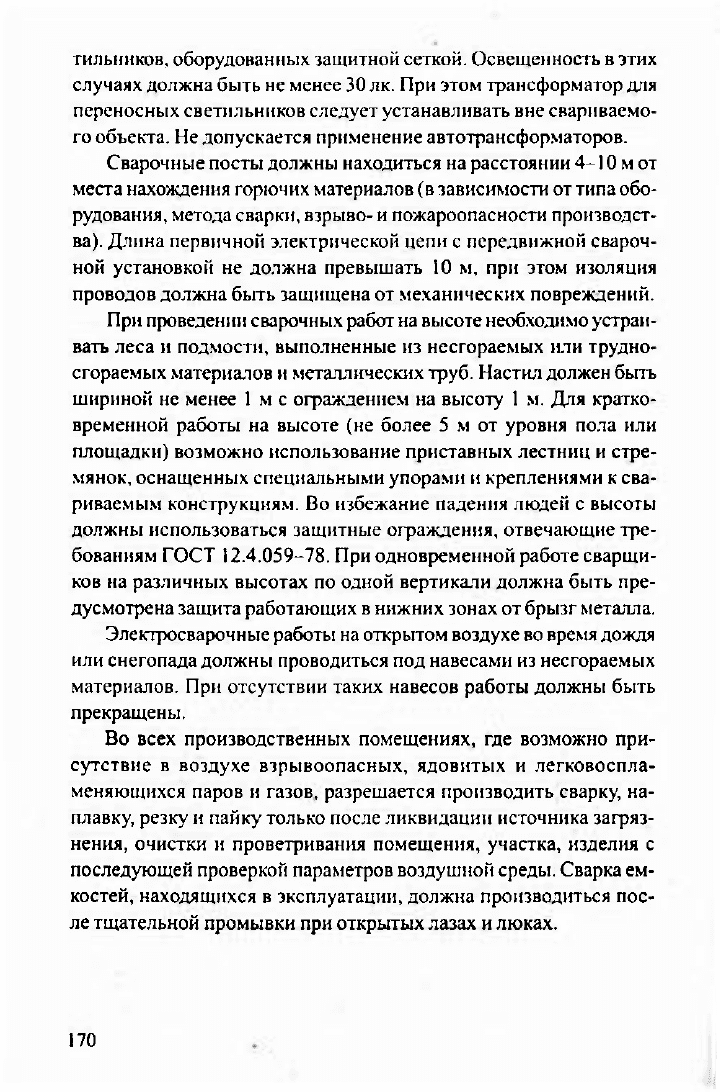

тилышков, оборудованных защитной сеткой. Освещенность в этих

случаях должна быть не менее 30 лк. При этом трансформатор для

переносных светильников следует устанавливать вне свариваемо-

го объекта. Не допускается применение автотрансформаторов.

Сварочные посты должны находиться на расстоянии 4-10 м от

места нахождения горючих материалов (в зависимости от типа обо-

рудования, метода сварки, взрыво- и пожароопасности производст-

ва).

Длина первичной электрической цепи с передвижной свароч-

ной установкой не должна превышать 10 1С, при этом изоляция

проводов должна быть защищена от механических повреждений.

При проведении сварочных работ на высоте необходимо устраи-

вать леса и подмости, выполненные из несгораемых ИЛИ трудно-

сгораемых материалов и металлических труб. Настил должен быть

шириной не менее 1 м с ограждением на высоту 1 м. Для кратко-

временной работы на высоте (не более 5 м от уровня пола или

площадки) возможно использование приставных лестниц и стре-

мянок, оснащенных специальными упорами и креплениями к сва-

риваемым конструкциям. Во избежание падения людей с высоты

должны использоваться защитные ограждения, отвечающие тре-

бованиям ГОСТ 12.4.059-78. При одновременной работе сварщи-

ков на различных высотах по одной вертикали должна быть пре-

дусмотрена защита работающих в нижних зонах от брызг металла.

Электросварочные работы на открытом воздухе во время дождя

или снегопада должны проводиться под навесами из несгораемых

материалов. При отсутствии таких навесов работы должны быть

прекращены.

Во всех производственных помещениях, где возможно при-

сутствие в воздухе взрывоопасных, ядовитых и легковоспла-

меняющихся паров и газов, разрешается производить сварку, на-

плавку, резку и пайку только после ликвидации источника загряз-

нения, очистки и проветривания помещения, участка, изделия с

последующей проверкой параметров воздушной среды. Сварка ем-

костей, находящихся в эксплуатации, должна производиться пос-

ле тщательной промывки при открытых лазах и люках.

170

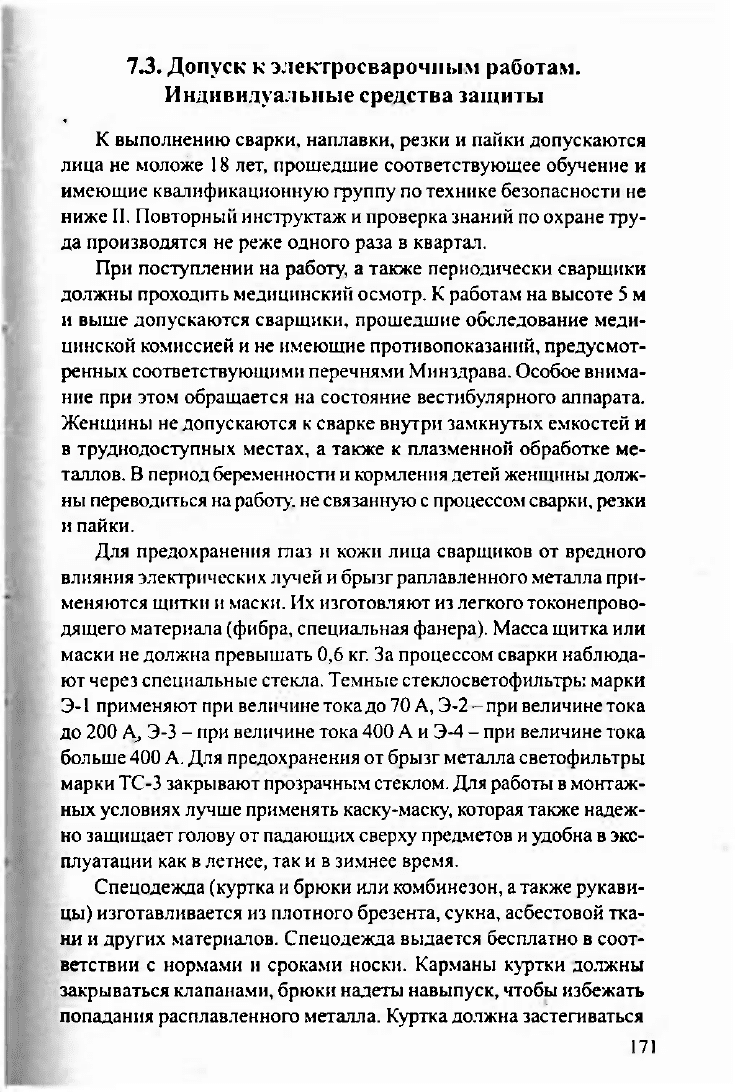

7.3.

Допуск к электросварочным работам.

Индивидуальные средства защиты

К выполнению сварки, наплавки, резки и пайки допускаются

лица не моложе 18 лет, прошедшие соответствующее обучение и

имеющие квалификационную группу по технике безопасности не

ниже II. Повторный инструктаж и проверка знаний по охране тру-

да производятся не реже одного раза в квартал.

При поступлении на работу, а также периодически сварщики

должны проходить медицинский осмотр. К работам на высоте 5 м

и выше допускаются сварщики, прошедшие обследование меди-

цинской комиссией и не имеющие противопоказаний, предусмот-

ренных соответствующими перечнями Минздрава. Особое внима-

ние при этом обращается на состояние вестибулярного аппарата.

Женщины не допускаются к сварке внутри замкнутых емкостей и

в труднодоступных местах, а также к плазменной обработке ме-

таллов. В период беременности и кормления детей женщины долж-

ны переводиться на работу, не связанную с процессом сварки, резки

и пайки.

Для предохранения глаз и кожи лица сварщиков от вредного

влияния электрических лучей и брызг раплавленного металла при-

меняются щитки и маски. Их изготовляют из легкого токонепрово-

дящего материала (фибра, специальная фанера). Масса щитка или

маски не должна превышать 0,6 кг. За процессом сварки наблюда-

ют через специальные стекла. Темные стеклосветофильтрь: марки

Э-1 применяют при величине тока до 70 А, Э-2 - при величине тока

до 200 А, Э-3 - при величине тока 400 А и Э-4 - при величине тока

больше 400 А. Для предохранения от брызг металла светофильтры

марки ТС-3 закрывают прозрачным стеклом. Для работы в монтаж-

ных условиях лучше применять каску-маску, которая также надеж-

но защищает голову от падающих сверху предметов и удобна в экс-

плуатации как в летнее, так и в зимнее время.

Спецодежда (куртка и брюки или комбинезон, а также рукави-

цы) изготавливается из плотного брезента, сукна, асбестовой тка-

ни и других материалов. Спецодежда выдается бесплатно в соот-

ветствии с нормами и сроками носки. Карманы куртки должны

закрываться клапанами, брюки надеты навыпуск, чтобы избежать

попадания расплавленного металла. Куртка должна застегиваться

171

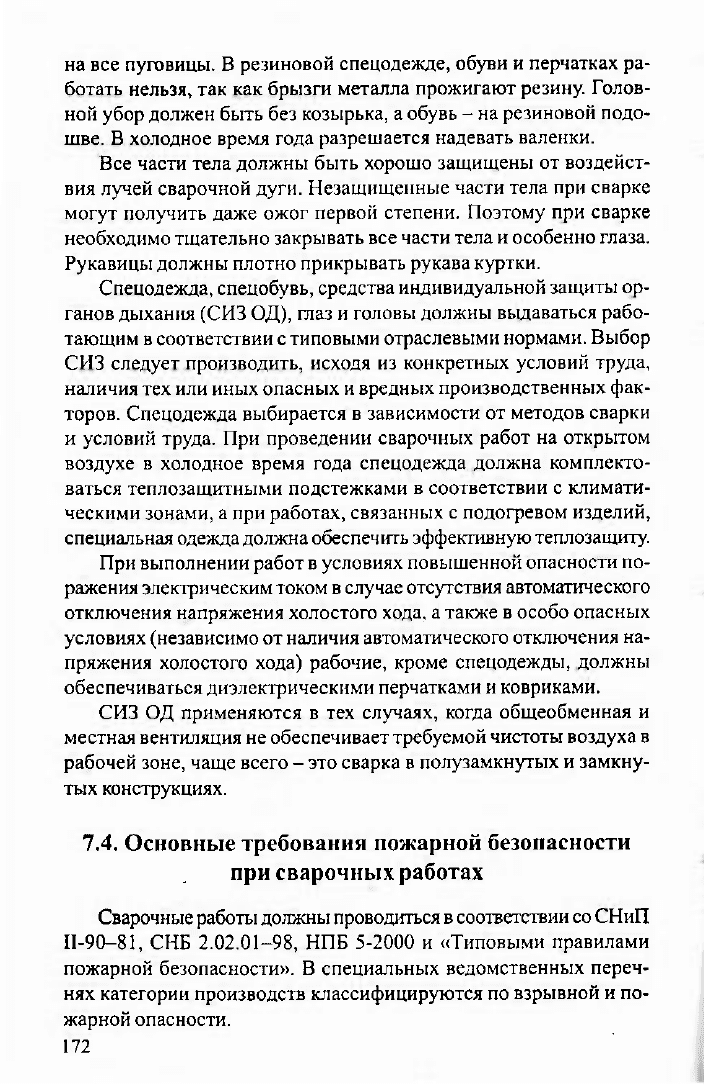

на все пуговицы. В резиновой спецодежде, обуви и перчатках ра-

ботать нельзя, так как брызги металла прожигают резину. Голов-

ной убор должен быть без козырька, а обувь - на резиновой подо-

шве.

В холодное время года разрешается надевать валенки.

Все части тела должны быть хорошо защищены от воздейст-

вия лучей сварочной дуги. Незащищенные части тела при сварке

могут получить даже ожог первой степени. Поэтому при сварке

необходимо тщательно закрывать все части тела и особенно глаза.

Рукавицы должны плотно прикрывать рукава куртки.

Спецодежда, спецобувь, средства индивидуальной защиты ор-

ганов дыхания (СИЗ ОД), глаз и головы должны выдаваться рабо-

тающим в соответствии с типовыми отраслевыми нормами. Выбор

СИЗ следует производить, исходя из конкретных условий труда,

наличия тех или иных опасных и вредных производственных фак-

торов. Спецодежда выбирается в зависимости от методов сварки

и условий труда. При проведении сварочных работ на открытом

воздухе в холодное время года спецодежда должна комплекто-

ваться теплозащитными подстежками в соответствии с климати-

ческими зонами, а при работах, связанных с подогревом изделий,

специальная одежда должна обеспечить эффективную теплозащиту.

При выполнении работ в условиях повышенной опасности по-

ражения электрическим током в случае отсутствия автоматического

отключения напряжения холостого хода, а также в особо опасных

условиях (независимо от наличия автоматического отключения на-

пряжения холостого хода) рабочие, кроме спецодежды, должны

обеспечиваться диэлектрическими перчатками и ковриками.

СИЗ ОД применяются в тех случаях, когда общеобменная и

местная вентиляция не обеспечивает требуемой чистоты воздуха в

рабочей зоне, чаще всего - это сварка в полузамкнутых и замкну-

тых конструкциях.

7.4. Основные требования пожарной безопасности

при сварочных работах

Сварочные работы должны проводиться в соответствии со СНиП

И-90-81,

СНБ 2.02.01-98, НПБ 5-2000 и «Типовыми правилами

пожарной безопасности». В специальных ведомственных переч-

нях категории производств классифицируются по взрывной и по-

жарной опасности.

172

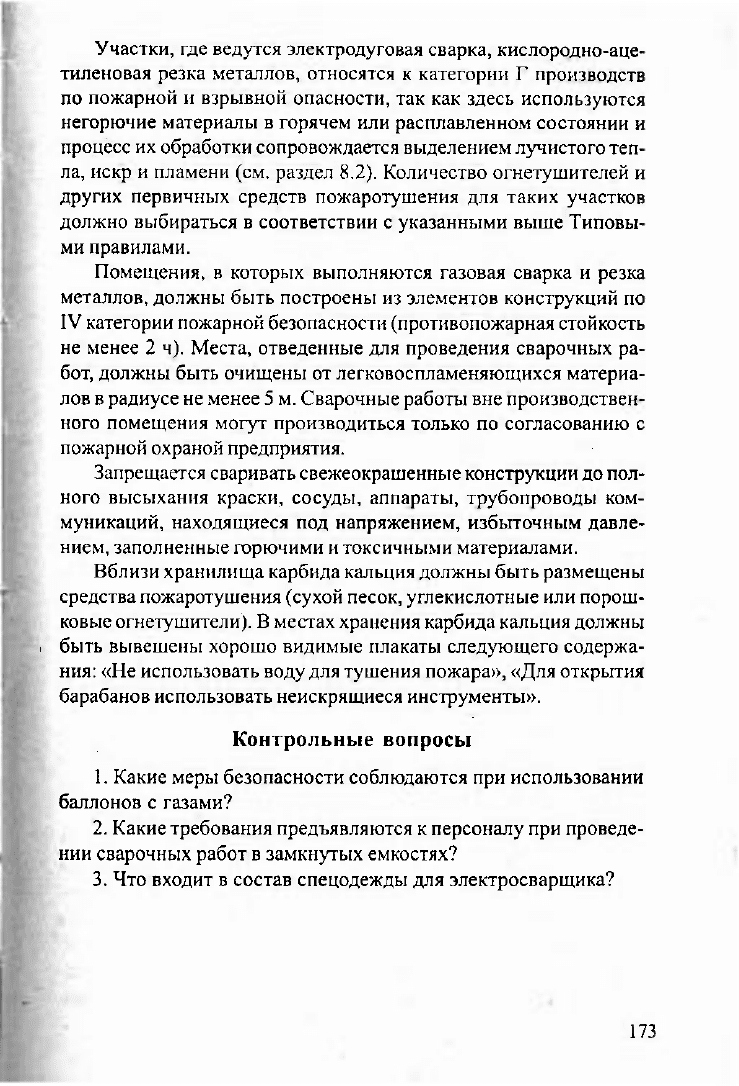

Участки, где ведутся электродуговая сварка, кислородно-аце-

тиленовая резка металлов, относятся к категории Г производств

по пожарной и взрывной опасности, так как здесь используются

негорючие материалы в горячем или расплавленном состоянии и

процесс их обработки сопровождается выделением лучистого теп-

ла, искр и пламени (см. раздел 8.2). Количество огнетушителей и

других первичных средств пожаротушения для таких участков

должно выбираться в соответствии с указанными выше Типовы-

ми правилами.

Помещения, в которых выполняются газовая сварка и резка

металлов, должны быть построены из элементов конструкций по

IV категории пожарной безопасности (противопожарная стойкость

не менее 2 ч). Места, отведенные для проведения сварочных ра-

бот, должны быть очищены от легковоспламеняющихся материа-

лов в радиусе не менее 5 м. Сварочные работы вне производствен-

ного помещения могут производиться только по согласованию с

пожарной охраной предприятия.

Запрещается сваривать свежеокрашенные конструкции до пол-

ного высыхания краски, сосуды, аппараты, трубопроводы ком-

муникаций, находящиеся под напряжением, избыточным давле-

нием, заполненные горючими и токсичными материалами.

Вблизи хранилища карбида кальция должны быть размещены

средства пожаротушения (сухой песок, углекислотные или порош-

ковые огнетушители). В местах хранения карбида кальция должны

быть вывешены хорошо видимые плакаты следующего содержа-

ния: «Не использовать воду для тушения пожара», «Для открытия

барабанов использовать неискрящиеся инструменты».

Контрольные вопросы

Какие меры безопасности соблюдаются при использовании

баллонов с газами?

Какие требования предъявляются к персоналу при проведе-

нии сварочных работ в замкнутых емкостях?

Что входит в состав спецодежды для электросварщика?

173

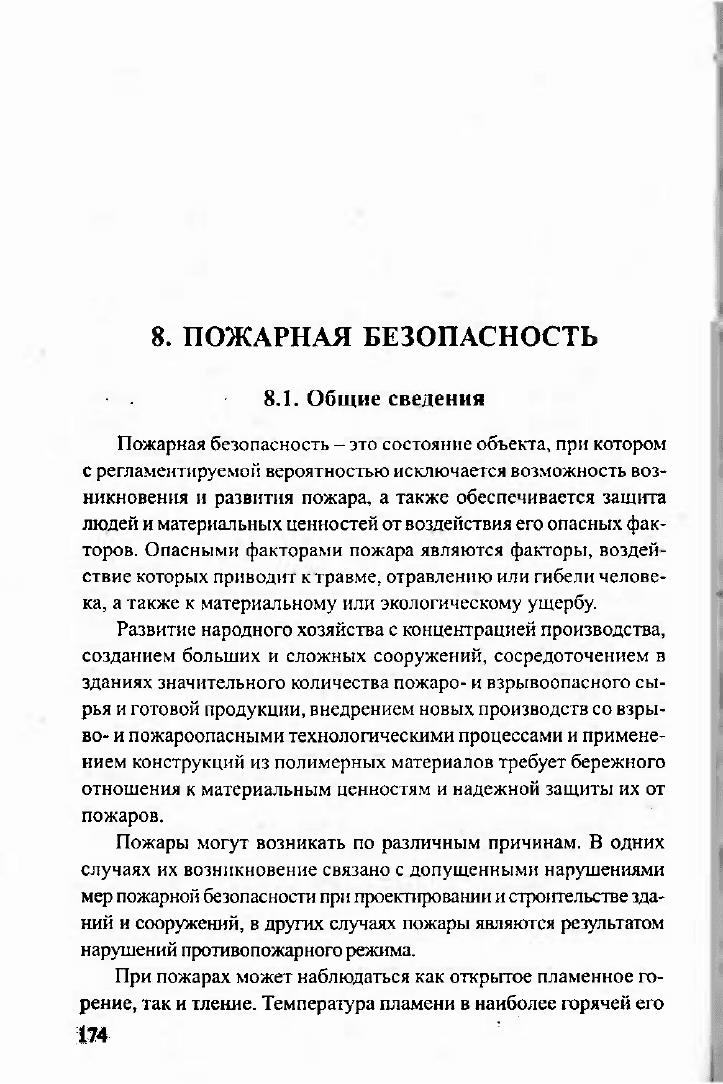

8. ПОЖАРНАЯ БЕЗОПАСНОСТЬ

8.1.

Общие сведения

Пожарная безопасность - это состояние объекта, при котором

с регламентируемой вероятностью исключается возможность воз-

никновения и развития пожара, а также обеспечивается защита

людей и материальных ценностей от воздействия его опасных фак-

торов. Опасными факторами пожара являются факторы, воздей-

ствие которых приводит к травме, отравлению или гибели челове-

ка, а также к материальному или экологическому ущербу.

Развитие народного хозяйства с концентрацией производства,

созданием больших и сложных сооружений, сосредоточением в

зданиях значительного количества пожаро- и взрывоопасного сы-

рья и готовой продукции, внедрением новых производств со взры-

во-

и пожароопасными технологическими процессами и примене-

нием конструкций из полимерных материалов требует бережного

отношения к материальным ценностям и надежной защиты их от

пожаров.

Пожары могут возникать по различным причинам. В одних

случаях их возникновение связано с допущенными нарушениями

мер пожарной безопасности при гтроектировании и строительстве зда-

ний и сооружений, в других случаях пожары являются результатом

нарушений противопожарного режима.

При пожарах может наблюдаться как открытое пламенное го-

рение, так и тление. Температура пламени в наиболее горячей его

174
