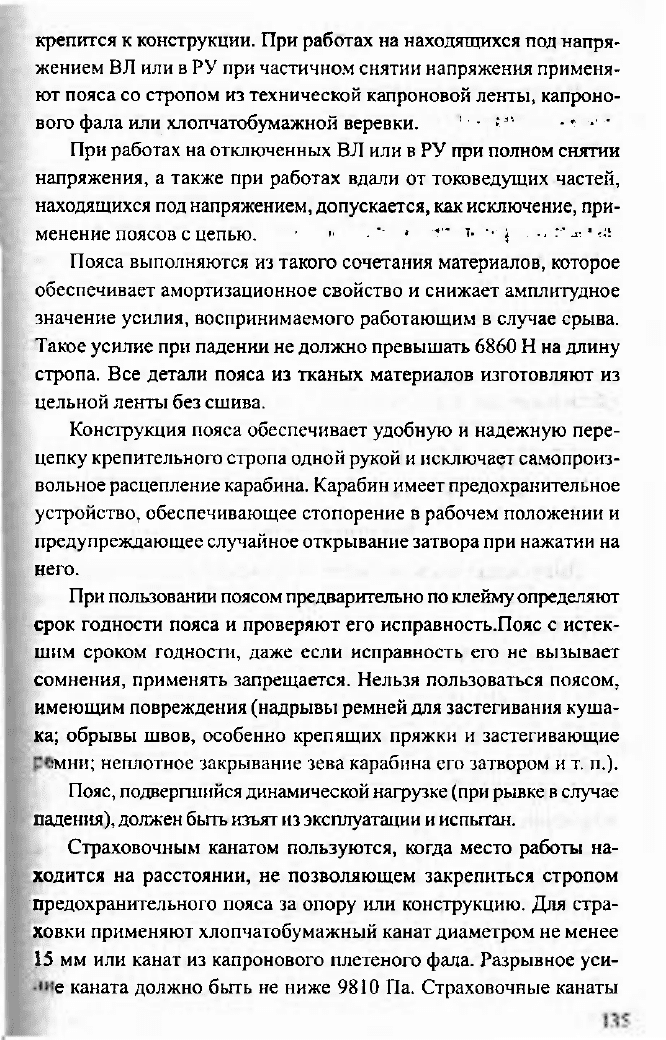

крепится к конструкции. При работах на находящихся под напря-

жением ВЛ или в РУ при частичном снятии напряжения применя-

ют пояса со стропом из технической капроновой ленты, капроно-

вого фала или хлопчатобумажной веревки.

При работах на отключенных ВЛ или в РУ при полном снятии

напряжения, а также при работах вдали от токоведущих частей,

находящихся под напряжением, допускается, как исключение, при-

менение поясов с цепью.

Пояса выполняются из такого сочетания материалов, которое

обеспечивает амортизационное свойство и снижает амплитудное

значение усилия, воспринимаемого работающим в случае срыва.

Такое усилие при падении не должно превышать 6860 Н на длину

стропа. Все детали пояса из тканых материалов изготовляют из

цельной ленты без сшива.

Конструкция пояса обеспечивает удобную и надежную пере-

цепку крепительного стропа одной рукой и исключает самопроиз-

вольное расцепление карабина. Карабин имеет предохранительное

устройство, обеспечивающее стопорение в рабочем положении и

предупреждающее случайное открывание затвора при нажатии на

него.

При пользовании поясом предварительно по клейму определяют

срок годности пояса и проверяют его исправность.Пояс с истек-

шим сроком годности, даже если исправность его не вызывает

сомнения, применять запрещается. Нельзя пользоваться поясом,

имеющим повреждения (надрывы ремней для застегивания куша-

ка; обрывы швов, особенно крепящих пряжки и застегивающие

мни; неплотное закрывание зева карабина его затвором и т. п.).

Пояс,

подвергшийся динамической нагрузке (при рывке в случае

падения), должен быть изъят из эксплуатации и испытан.

Страховочным канатом пользуются, когда место работы на-

ходится на расстоянии, не позволяющем закрепиться стропом

предохранительного пояса за опору или конструкцию. Для стра-

ховки применяют хлопчатобумажный канат диаметром не менее

15 мм или канат из капронового плетеного фала. Разрывное уси-

е каната должно быть не ниже 9810 Па. Страховочные канаты

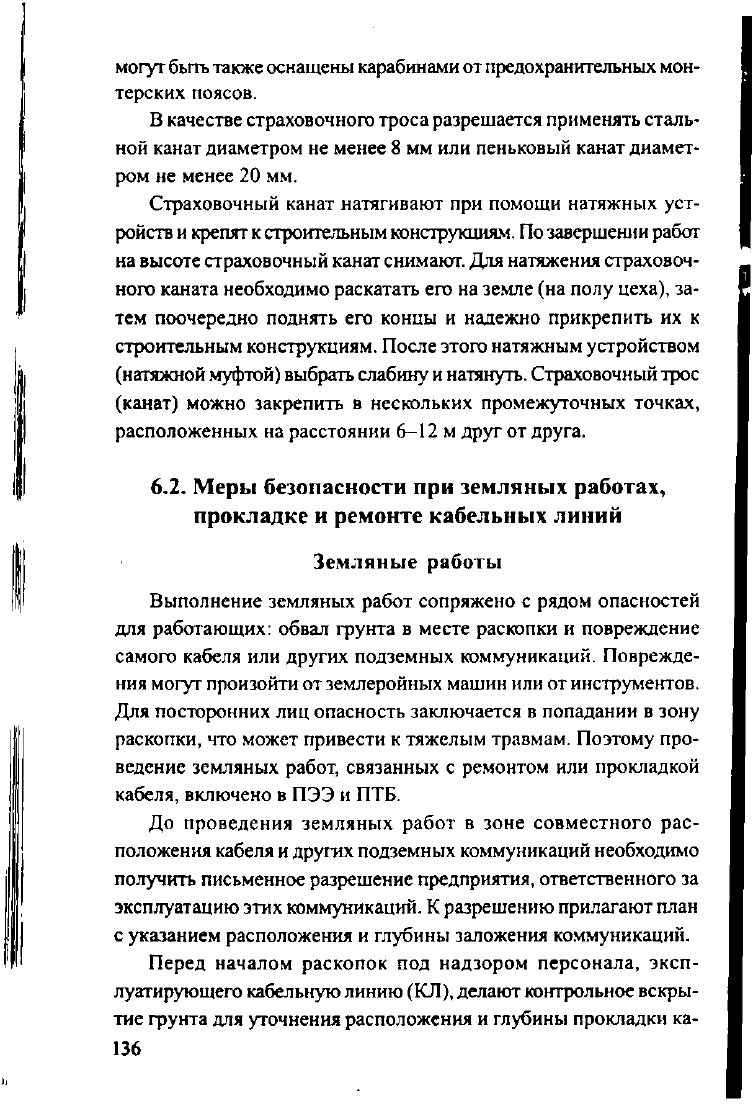

могут быть также оснащены карабинами от предохранительных мон-

терских поясов.

В качестве страховочного троса разрешается применять сталь-

ной канат диаметром не менее 8 мм или пеньковый канат диамет-

ром не менее 20 мм.

Страховочный канат натягивают при помощи натяжных уст-

ройств и крепят к строительным конструкциям. По завершении работ

на высоте страховочный канат снимают. Для натяжения страховоч-

ного каната необходимо раскатать его на земле (на полу цеха), за-

тем поочередно поднять его концы и надежно прикрепить их к

строительным конструкциям. После этого натяжным устройством

(натяжной муфтой) выбрать слабину и натянуть. Страховочный трос

(канат) можно закрепить в нескольких промежуточных точках,

расположенных на расстоянии 6-12 м друг от друга.

6.2. Меры безопасности при земляных работах,

прокладке и ремонте кабельных линий

Земляные работы

Выполнение земляных работ сопряжено с рядом опасностей

для работающих: обвал грунта в месте раскопки и повреждение

самого кабеля или других подземных коммуникаций. Поврежде-

ния могут произойти от землеройных машин или от инструментов.

Для посторонних лиц опасность заключается в попадании в зону

раскопки, что может привести к тяжелым травмам. Поэтому про-

ведение земляных работ, связанных с ремонтом или прокладкой

кабеля, включено в ПЭЭ и ПТБ.

До проведения земляных работ в зоне совместного рас-

положения кабеля и других подземных коммуникаций необходимо

получить письменное разрешение предприятия, ответственного за

эксплуатацию этих коммуникаций. К разрешению прилагают план

с указанием расположения и глубины заложения коммуникаций.

Перед началом раскопок под надзором персонала, эксп-

луатирующего кабельную линию (КЛ), делают контрольное вскры-

тие грунта для уточнения расположения и глубины прокладки ка-

136

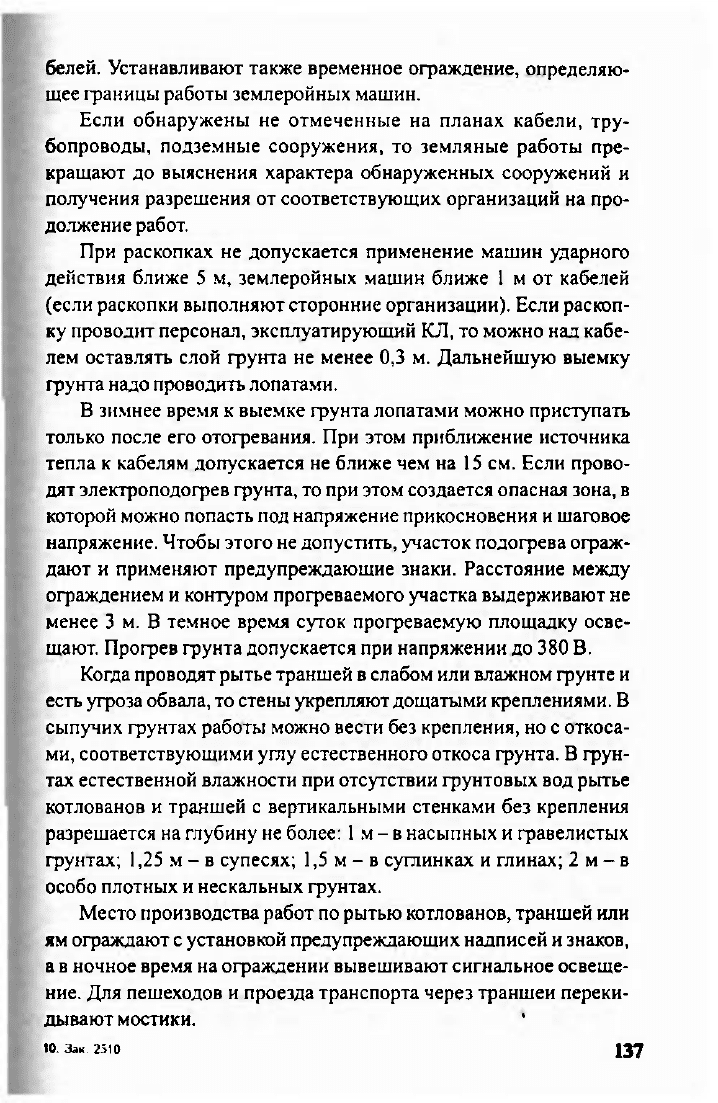

белей. Устанавливают также временное ограждение, определяю-

щее границы работы землеройных машин.

Если обнаружены не отмеченные на планах кабели, тру-

бопроводы, подземные сооружения, то земляные работы пре-

кращают до выяснения характера обнаруженных сооружений и

получения разрешения от соответствующих организаций на про-

должение работ.

При раскопках не допускается применение машин ударного

действия ближе 5 м, землеройных машин ближе 1 м от кабелей

(если раскопки выполняют сторонние организации). Если раскоп-

ку проводит персонал, эксплуатирующий КЛ, то можно над кабе-

лем оставлять слой грунта не менее 0,3 м. Дальнейшую выемку

грунта надо проводить лопатами.

В зимнее время к выемке грунта лопатами можно приступать

только после его отогревания. При этом приближение источника

тепла к кабелям допускается не ближе чем на 15 см. Если прово-

дят электроподогрев грунта, то при этом создается опасная зона, в

которой можно попасть под напряжение прикосновения и шаговое

напряжение. Чтобы этого не допустить, участок подогрева ограж-

дают и применяют предупреждающие знаки. Расстояние между

ограждением и контуром прогреваемого участка выдерживают не

менее 3 м. В темное время суток прогреваемую площадку осве-

щают. Прогрев грунта допускается при напряжении до 380 В.

Когда проводят рытье траншей в слабом или влажном грунте и

есть угроза обвала, то стены укрепляют дощатыми креплениями. В

сыпучих грунтах работы можно вести без крепления, но с откоса-

ми,

соответствующими углу естественного откоса грунта. В грун-

тах естественной влажности при отсутствии грунтовых вод рытье

котлованов и траншей с вертикальными стенками без крепления

разрешается на глубину не более: 1 м - в насыпных и гравелистых

грунтах; 1,25 м - в супесях; 1,5 м - в суглинках и глинах; 2 м - в

особо плотных и нескальных грунтах.

Место производства работ по рытью котлованов, траншей или

ям ограждают с установкой предупреждающих надписей и знаков,

а в ночное время на ограждении вывешивают сигнальное освеще-

ние.

Для пешеходов и проезда транспорта через траншеи переки-

дывают мостики.

10.

Зак. 2510 137

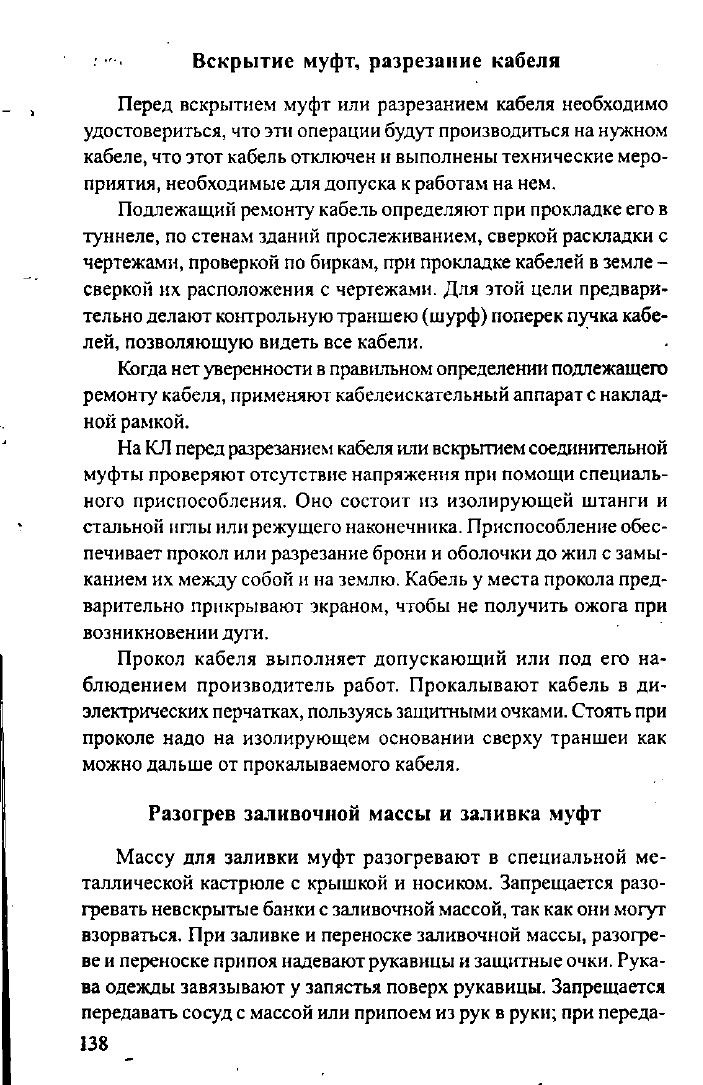

Вскрытие муфт, разрезание кабеля

Перед вскрытием муфт или разрезанием кабеля необходимо

удостовериться, что эти операции будут производиться на нужном

кабеле, что этот кабель отключен и выполнены технические меро-

приятия, необходимые для допуска к работам на нем.

Подлежащий ремонту кабель определяют при прокладке его в

туннеле, по стенам зданий прослеживанием, сверкой раскладки с

чертежами, проверкой по биркам, при прокладке кабелей в земле -

сверкой их расположения с чертежами. Для этой цели предвари-

тельно делают контрольную траншею (шурф) поперек пучка кабе-

лей, позволяющую видеть все кабели.

Когда нет уверенности в правильном определении подлежащего

ремонту кабеля, применяют кабелеискательный аппарат с наклад-

ной рамкой.

На КЛ перед разрезанием кабеля или вскрытием соединительной

муфты проверяют отсутствие напряжения при помощи специаль-

ного приспособления. Оно состоит из изолирующей штанги и

стальной иглы или режущего наконечника. Приспособление обес-

печивает прокол или разрезание брони и оболочки до жил с замы-

канием их между собой и на землю. Кабель у места прокола пред-

варительно прикрывают экраном, чтобы не получить ожога при

возникновении дуги.

Прокол кабеля выполняет допускающий или под его на-

блюдением производитель работ. Прокалывают кабель в ди-

электрических перчатках, пользуясь защитными очками. Стоять при

проколе надо на изолирующем основании сверху траншеи как

можно дальше от прокалываемого кабеля.

Разогрев заливочной массы и заливка муфт

Массу для заливки муфт разогревают в специальной ме-

таллической кастрюле с крышкой и носиком. Запрещается разо-

гревать невскрытые банки с заливочной массой, так как они могут

взорваться. При заливке и переноске заливочной массы, разогре-

ве и переноске припоя надевают рукавицы и защитные очки. Рука-

ва одежды завязывают у запястья поверх рукавицы. Запрещается

передавать сосуд с массой или припоем из рук в руки; при переда-

138

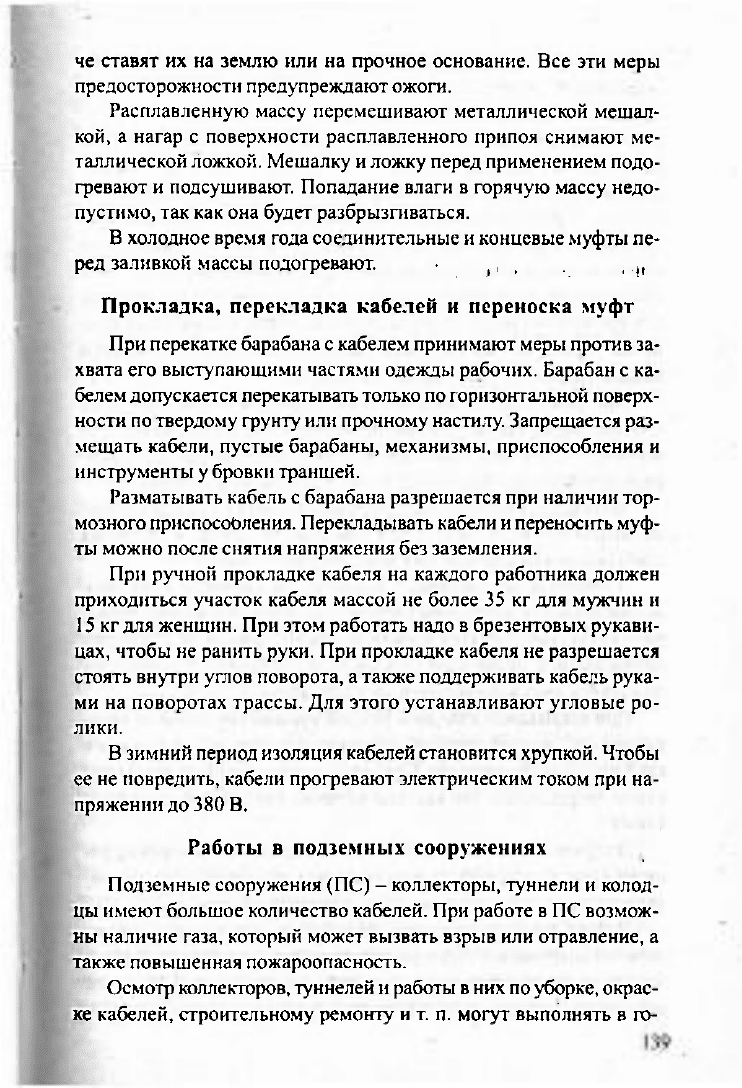

че ставят их на землю или на прочное основание. Все эти меры

предосторожности предупреждают ожоги.

Расплавленную массу перемешивают металлической мешал-

кой, а нагар с поверхности расплавленного припоя снимают ме-

таллической ложкой. Мешалку и ложку перед применением подо-

гревают и подсушивают. Попадание влаги в горячую массу недо-

пустимо, так как она будет разбрызгиваться.

В холодное время года соединительные и концевые муфты пе-

ред заливкой массы подогревают.

Прокладка, перекладка кабелей и переноска муфт

При перекатке барабана с кабелем принимают меры против за-

хвата его выступающими частями одежды рабочих. Барабан с ка-

белем допускается перекатывать только по горизонтальной поверх-

ности по твердому грунту или прочному настилу. Запрещается раз-

мещать кабели, пустые барабаны, механизмы, приспособления и

инструменты у бровки траншей.

Разматывать кабель с барабана разрешается при наличии тор-

мозного приспособления. Перекладывать кабели и переносить муф-

ты можно после снятия напряжения без заземления.

При ручной прокладке кабеля на каждого работника должен

приходиться участок кабеля массой не более 35 кг для мужчин и

15 кг для женщин. При этом работать надо в брезентовых рукави-

цах, чтобы не ранить руки. При прокладке кабеля не разрешается

стоять внутри углов поворота, а также поддерживать кабель рука-

ми на поворотах трассы. Для этого устанавливают угловые ро-

лики.

В зимний период изоляция кабелей становится хрупкой. Чтобы

ее не повредить, кабели прогревают электрическим током при на-

пряжении до 380 В.

Работы в подземных сооружениях

Подземные сооружения (ПС) - коллекторы, туннели и колод-

цы имеют большое количество кабелей. При работе в ПС возмож-

ны наличие газа, который может вызвать взрыв или отравление, а

также повышенная пожароопасность.

Осмотр коллекторов, туннелей и работы в них по уборке, окрас-

ке кабелей, строительному ремонту и т. п. могут выполнять в го-

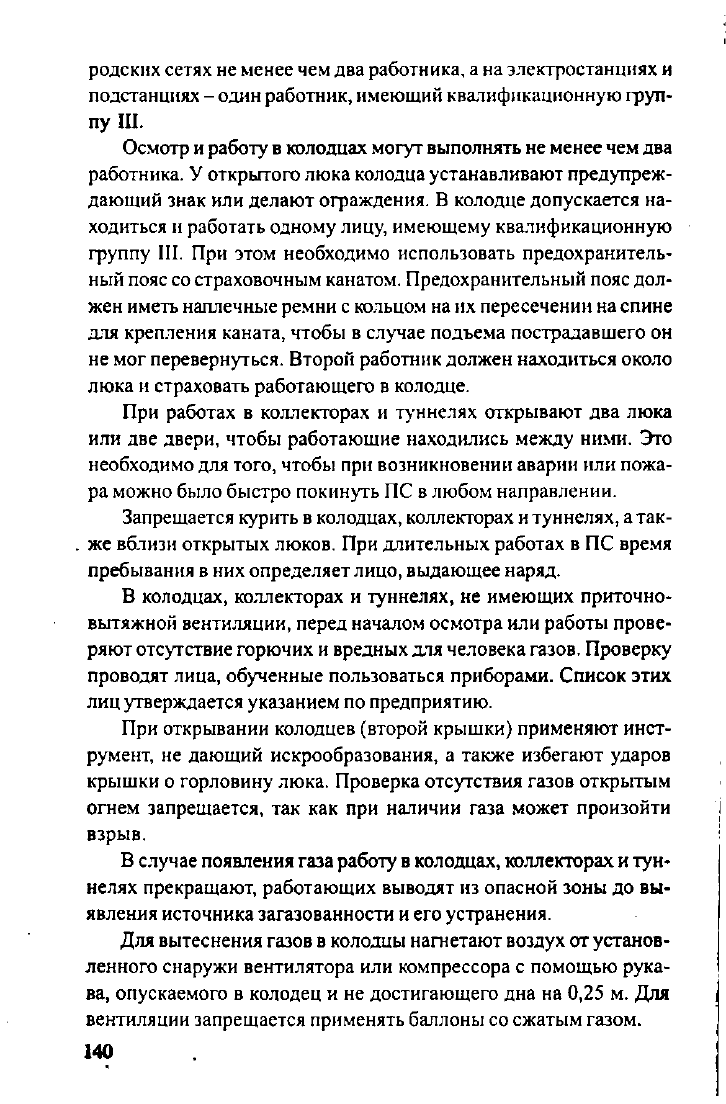

родских сетях не менее чем два работника, а на электростанциях и

подстанциях - один работник, имеющий квалификационную груп-

пу III.

Осмотр и работу в колодцах могут выполнять не менее чем два

работника. У открытого люка колодца устанавливают предупреж-

дающий знак или делают ограждения. В колодце допускается на-

ходиться и работать одному лицу, имеющему квалификационную

группу III. При этом необходимо использовать предохранитель-

ный пояс со страховочным канатом. Предохранительный пояс дол-

жен иметь наплечные ремни с кольцом на их пересечении на спине

для крепления каната, чтобы в случае подъема пострадавшего он

не мог перевернуться. Второй работник должен находиться около

люка и страховать работающего в колодце.

При работах в коллекторах и туннелях открывают два люка

или две двери, чтобы работающие находились между ними. Это

необходимо для того, чтобы при возникновении аварии или пожа-

ра можно было быстро покинуть ПС в любом направлении.

Запрещается курить в колодцах, коллекторах и туннелях, а так-

же вблизи открытых люков. При длительных работах в ПС время

пребывания в них определяет лицо, выдающее наряд.

В колодцах, коллекторах и туннелях, не имеющих приточно-

вытяжной вентиляции, перед началом осмотра или работы прове-

ряют отсутствие горючих и вредных для человека газов. Проверку

проводят лица, обученные пользоваться приборами. Список этих

лиц утверждается указанием по предприятию.

При открывании колодцев (второй крышки) применяют инст-

румент, не дающий искрообразования, а также избегают ударов

крышки о горловину люка. Проверка отсутствия газов открытым

огнем запрещается, так как при наличии газа может произойти

взрыв.

В случае появления газа работу в колодцах, коллекторах и тун-

нелях прекращают, работающих выводят из опасной зоны до вы-

явления источника загазованности и его устранения.

Для вытеснения газов в колодцы нагнетают воздух от установ-

ленного снаружи вентилятора или компрессора с помощью рука-

ва, опускаемого в колодец и не достигающего дна на 0,25 м. Для

вентиляции запрещается применять баллоны со сжатым газом.

140

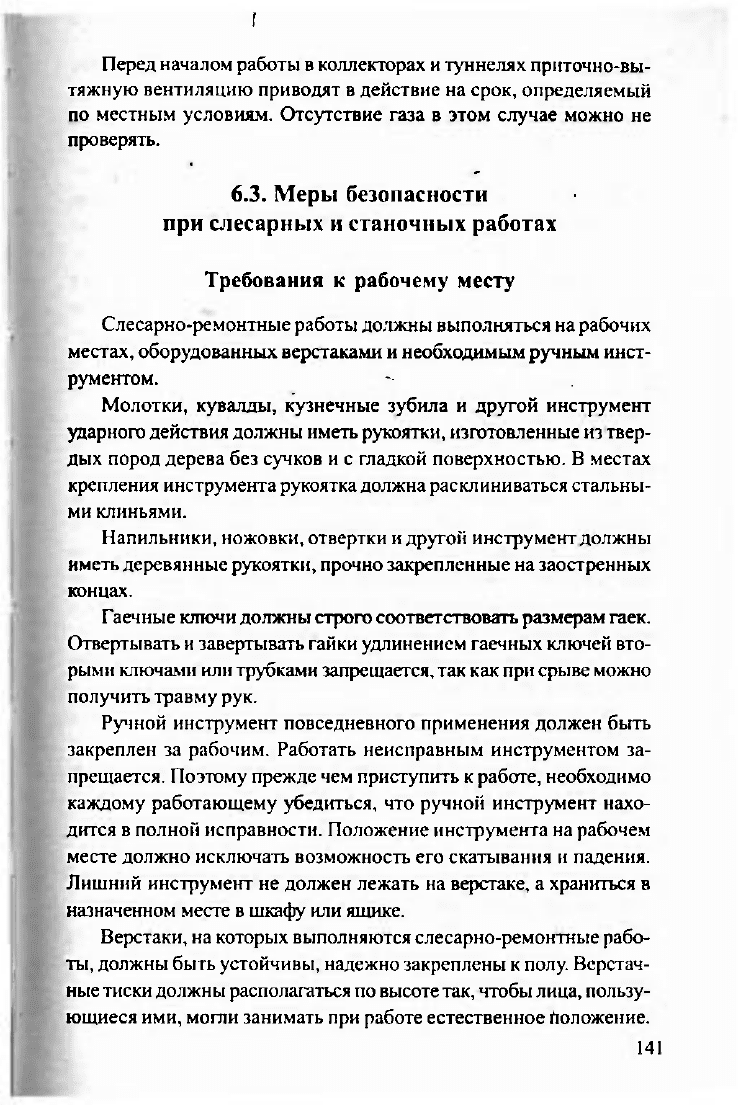

Перед началом работы в коллекторах и туннелях приточно-вы-

тяжную вентиляцию приводят в действие на срок, определяемый

по местным условиям. Отсутствие газа в этом случае можно не

проверять.

6.3.

Меры безопасности

при слесарных и станочных работах

Требования к рабочему месту

Слесарно-ремонтные работы должны выполняться на рабочих

местах, оборудованных верстаками и необходимым ручным инст-

рументом.

Молотки, кувалды, кузнечные зубила и другой инструмент

ударного действия должны иметь рукоятки, изготовленные из твер-

дых пород дерева без сучков и с гладкой поверхностью. В местах

крепления инструмента рукоятка должна расклиниваться стальны-

ми клиньями.

Напильники, ножовки, отвертки и другой инструмент должны

иметь деревянные рукоятки, прочно закрепленные на заостренных

концах.

Гаечные ключи должны строго соответствовать размерам гаек.

Отвертывать и завертывать гайки удлинением гаечных ключей вто-

рыми ключами или трубками запрещается, так как при срыве можно

получить травму рук.

Ручной инструмент повседневного применения должен быть

закреплен за рабочим. Работать неисправным инструментом за-

прещается. Поэтому прежде чем приступить к работе, необходимо

каждому работающему убедиться, что ручной инструмент нахо-

дится в полной исправности. Положение инструмента на рабочем

месте должно исключать возможность его скатывания и падения.

Лишний инструмент не должен лежать на верстаке, а храниться в

назначенном месте в шкафу или ящике.

Верстаки, на которых выполняются слесарно-ремонтные рабо-

ты,

должны быть устойчивы, надежно закреплены к полу. Верстач-

ные тиски должны располагаться по высоте так, чтобы лица, пользу-

ющиеся ими, могли занимать при работе естественное положение.

141

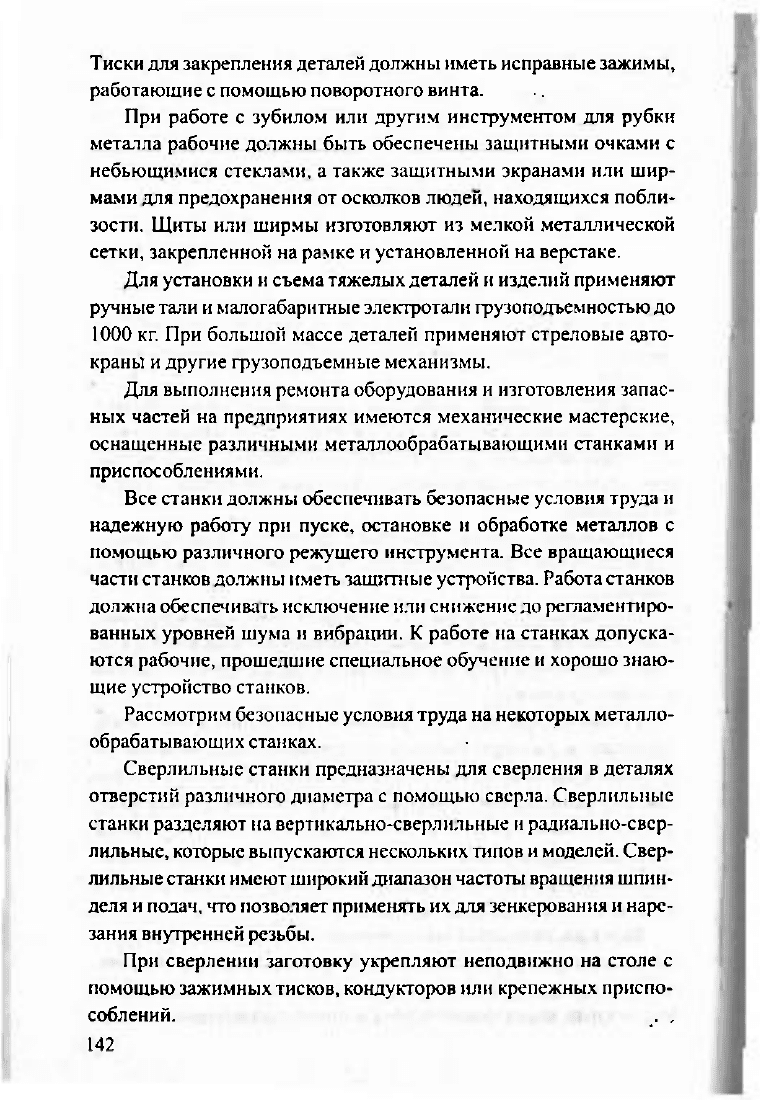

Тиски для закрепления детален должны иметь исправные зажимы,

работающие с помощью поворотного винта.

При работе с зубилом или другим инструментом для рубки

металла рабочие должны быть обеспечены защитными очками с

небьющимися стеклами, а также защитными экранами или шир-

мами для предохранения от осколков люден, находящихся побли-

зости. Щиты или ширмы изготовляют из мелкой металлической

сетки, закрепленной на рамке и установленной на верстаке.

Для установки и съема тяжелых деталей и изделий применяют

ручные тали и малогабаритные электротали грузоподъемностью до

1000 кг. При большой массе деталей применяют стреловые авто-

краны и другие грузоподъемные механизмы.

Для выполнения ремонта оборудования и изготовления запас-

ных частей на предприятиях имеются механические мастерские,

оснащенные различными металлообрабатывающими станками и

приспособлениями.

Все станки должны обеспечивать безопасные условия труда и

надежную работу при пуске, остановке и обработке металлов с

помощью различного режущего инструмента. Все вращающиеся

части станков должны иметь защитные устройства. Работа станков

должна обеспечивать исключение или снижение до регламентиро-

ванных уровней шума и вибрации. К работе на станках допуска-

ются рабочие, прошедшие специальное обучение и хорошо знаю-

щие устройство станков.

Рассмотрим безопасные условия труда на некоторых металло-

обрабатывающих станках.

Сверлильные станки предназначены для сверления в деталях

отверстий различного диаметра с помощью сверла. Сверлильные

станки разделяют на вертикально-сверлильные и радиально-свер-

лильные, которые выпускаются нескольких типов и моделей. Свер-

лильные станки имеют широкий диапазон частоты вращения шпин-

деля и подач, что позволяет применять их для зенкерования и наре-

зания внутренней резьбы.

При сверлении заготовку укрепляют неподвижно на столе с

помощью зажимных тисков, кондукторов или крепежных приспо-

соблений.

142

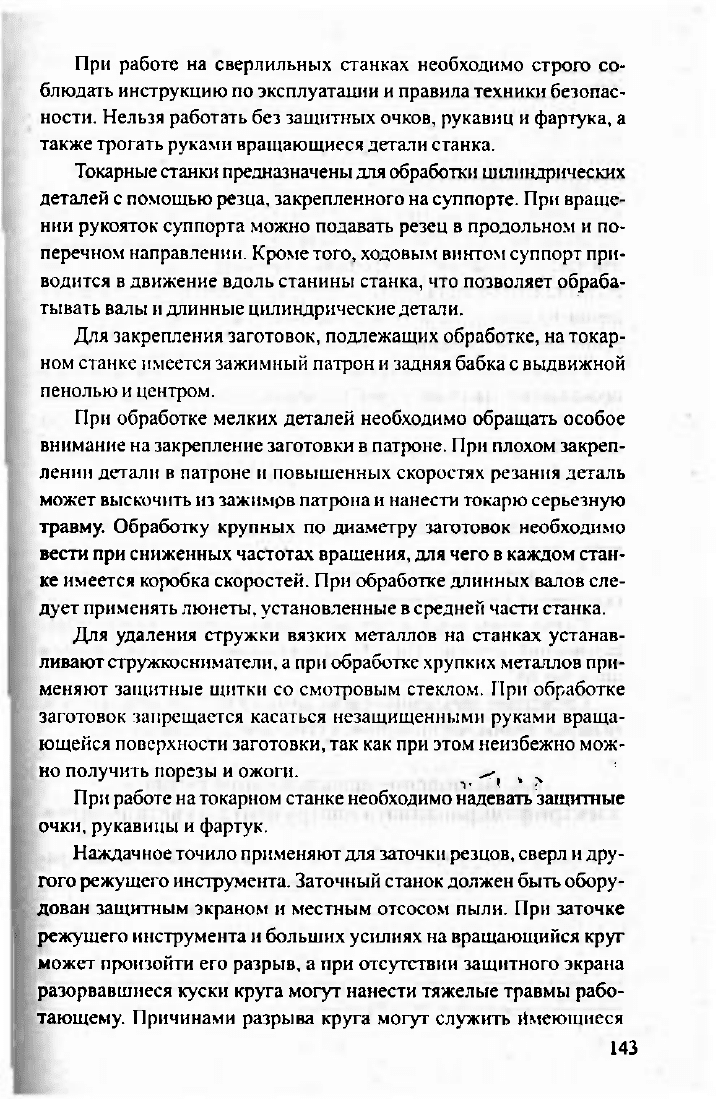

При работе на сверлильных станках необходимо строго со-

блюдать инструкцию по эксплуатации и правила техники безопас-

ности. Нельзя работать без защитных очков, рукавиц и фартука, а

также трогать руками вращающиеся детали станка.

Токарные станки предназначены для обработки шишндрических

деталей с помощью резца, закрепленного на суппорте. При враще-

нии рукояток суппорта можно подавать резец в продольном и по-

перечном направлении. Кроме того, ходовым винтом суппорт при-

водится в движение вдоль станины станка, что позволяет обраба-

тывать валы и длинные цилиндрические детали.

Для закрепления заготовок, подлежащих обработке, на токар-

ном станке имеется зажимный патрон и задняя бабка с выдвижной

пенолью и центром.

При обработке мелких деталей необходимо обращать особое

внимание на закрепление заготовки в патроне. При плохом закреп-

лении детали в патроне и повышенных скоростях резания деталь

может выскочить из зажимрв патрона и нанести токарю серьезную

травму. Обработку крупных по диаметру заготовок необходимо

вести при сниженных частотах вращения, для чего в каждом стан-

ке имеется коробка скоростей. При обработке длинных валов сле-

дует применять люнеты, установленные в средней части станка.

Для удаления стружки вязких металлов на станках устанав-

ливают стружкоснимателн, а при обработке хрупких металлов при-

меняют защитные щитки со смотровым стеклом. При обработке

заготовок запрещается касаться незащищенными руками враща-

ющейся поверхности заготовки, так как при этом неизбежно мож-

но получить порезы и ожоги.

При работе на токарном станке необходимо надевать защитные

очки, рукавицы и фартук.

Наждачное точило применяют для заточки резцов, сверл и дру-

гого режущего инструмента. Заточный станок должен быть обору-

дован защитным экраном и местным отсосом пыли. При заточке

режущего инструмента и больших усилиях на вращающийся круг

может произойти его разрыв, а при отсутствии защитного экрана

разорвавшиеся куски круга могут нанести тяжелые травмы рабо-

тающему. Причинами разрыва круга могут служить имеющиеся

143

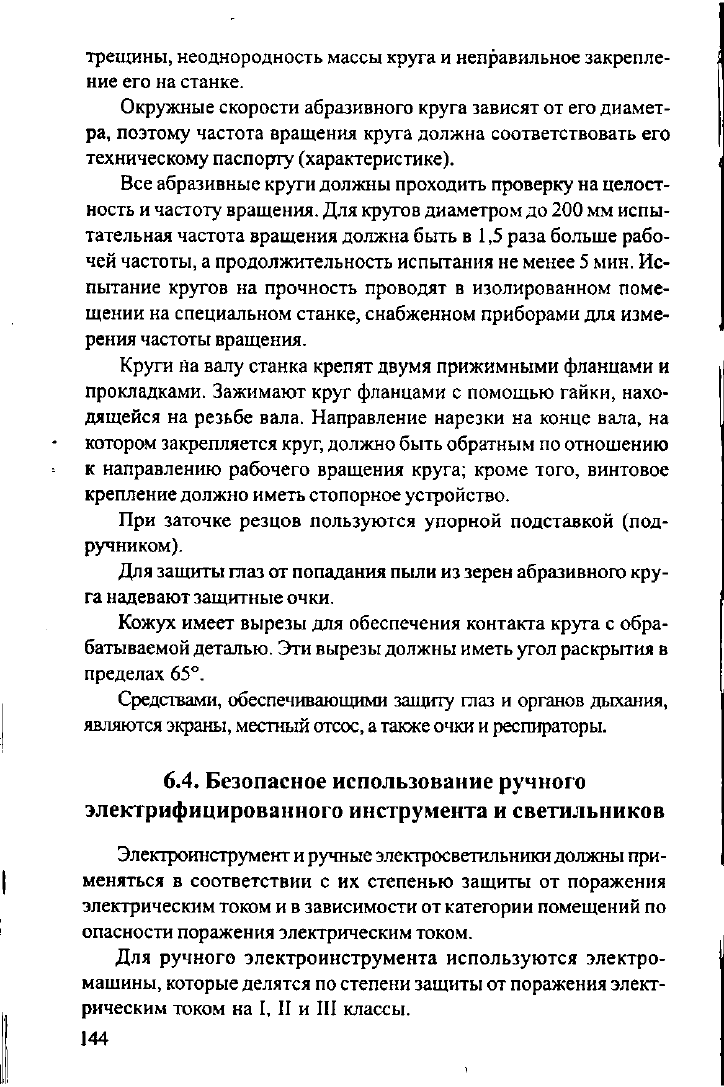

трещины, неоднородность массы крута и неправильное закрепле-

ние его на станке.

Окружные скорости абразивного круга зависят от его диамет-

ра, поэтому частота вращения круга должна соответствовать его

техническому паспорту (характеристике).

Все абразивные круги должны проходить проверку на целост-

ность и частоту вращения. Для кругов диаметром до 200 мм испы-

тательная частота вращения должна быть в 1,5 раза больше рабо-

чей частоты, а продолжительность испытания не менее 5 мин. Ис-

пытание кругов на прочность проводят в изолированном поме-

щении на специальном станке, снабженном приборами для изме-

рения частоты вращения.

Круги йа валу станка крепят двумя прижимными фланцами и

прокладками. Зажимают круг фланцами с помощью гайки, нахо-

дящейся на резьбе вала. Направление нарезки на конце вала, на

котором закрепляется круг, должно быть обратным по отношению

к направлению рабочего вращения круга; кроме того, винтовое

крепление должно иметь стопорное устройство.

При заточке резцов пользуются упорной подставкой (под-

ручником).

Для защиты глаз от попадания пыли из зерен абразивного кру-

га надевают защитные очки.

Кожух имеет вырезы для обеспечения контакта круга с обра-

батываемой деталью. Эти вырезы должны иметь угол раскрытия в

пределах 65°.

Средствами, обеспечивающими защиту глаз и органов дыхания,

являются экраны, местный отсос, а также очки и респираторы.

6.4. Безопасное использование ручного

электрифицированного инструмента и светильников

Электроинструмент и ручные электросветильники должны при-

меняться в соответствии с их степенью защиты от поражения

электрическим током и в зависимости от категории помещений по

опасности поражения электрическим током.

Для ручного электроинструмента используются электро-

машины, которые делятся по степени защиты от поражения элект-

рическим током на I, II и III классы.

144
