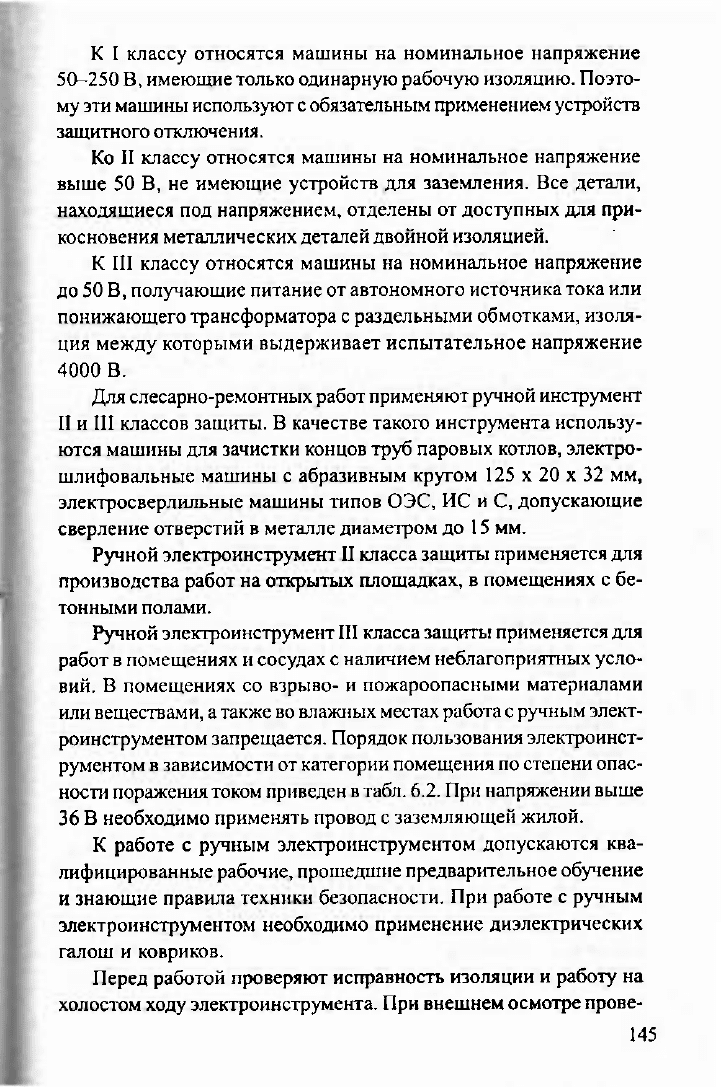

К I классу относятся машины на номинальное напряжение

50-250 В, имеющие только одинарную рабочую изоляцию. Поэто-

му эти машины используют с обязательным применением устройств

защитного отключения.

Ко II классу относятся машины на номинальное напряжение

выше 50 В, не имеющие устройств для заземления. Все детали,

находящиеся под напряжением, отделены от доступных для при-

косновения металлических деталей двойной изоляцией.

К III классу относятся машины на номинальное напряжение

до 50 В, получающие питание от автономного источника тока или

понижающего трансформатора с раздельными обмотками, изоля-

ция между которыми выдерживает испытательное напряжение

4000 В.

Для слесарно-ремонтных работ применяют ручной инструмент

II и III классов защиты. В качестве такого инструмента использу-

ются машины для зачистки концов труб паровых котлов, электро-

шлифовальные машины с абразивным кругом 125 х 20 х 32 мм,

электросверлильные машины типов ОЭС, ИС и С, допускающие

сверление отверстий в металле диаметром до 15 мм.

Ручной электроинструмент II класса защиты применяется для

производства работ на открытых площадках, в помещениях с бе-

тонными полами.

Ручной электроинструмент III класса защиты применяется для

работ в помещениях и сосудах с наличием неблагоприятных усло-

вий. В помещениях со взрыво- и пожароопасными материалами

или веществами, а также во влажных местах работа с ручным элект-

роинструментом запрещается. Порядок пользования электроинст-

рументом в зависимости от категории помещения по степени опас-

ности поражения током приведен в табл. 6.2. При напряжении выше

36 В необходимо применять провод с заземляющей жилой.

К работе с ручным электроинструментом допускаются ква-

лифицированные рабочие, прошедшие предварительное обучение

и знающие правила техники безопасности. При работе с ручным

электроинструментом необходимо применение диэлектрических

галош и ковриков.

Перед работой проверяют исправность изоляции и работу на

холостом ходу электроинструмента. При внешнем осмотре прове-

145

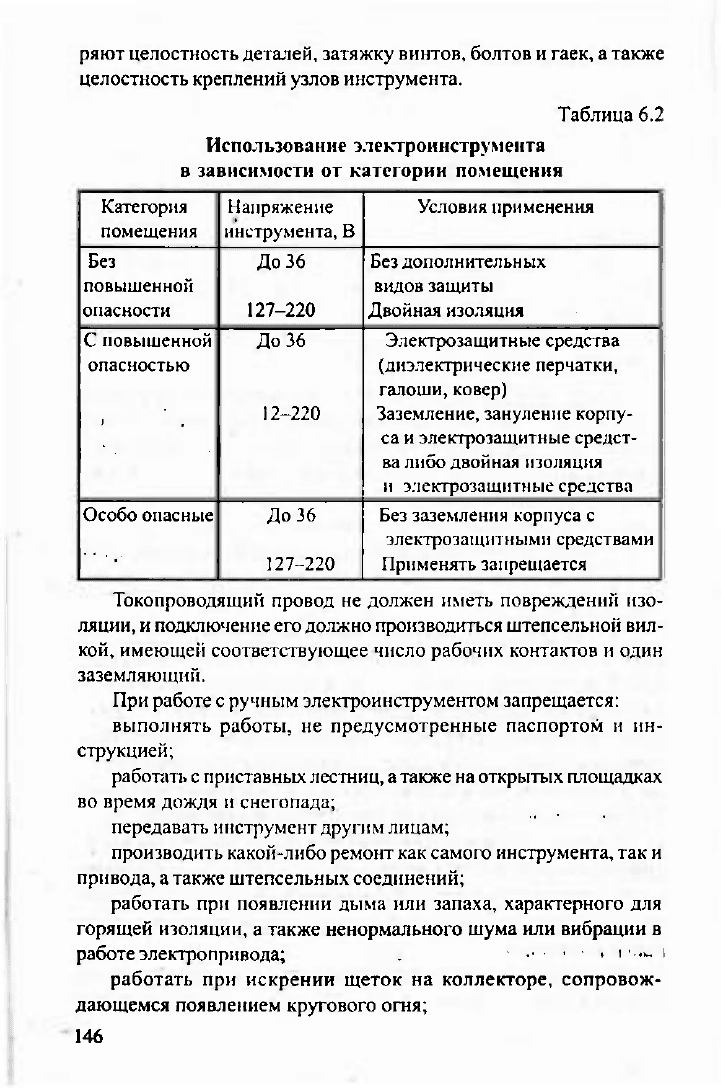

ряют целостность деталей, затяжку винтов, болтов и гаек, а также

целостность креплений узлов инструмента.

Таблица 6.2

Использование электроинструмента

в зависимости от категории помещения

Категория

помещения

Напряжение

инструмента, В

Условия применения

Без

повышенной

опасности

До 36

127-220

Без дополнительных

видов защиты

Двойная изоляция

С повышенной

опасностью

До 36

12-220

Электрозащитные средства

(диэлектрические перчатки,

галоши, ковер)

Заземление, зануление корпу-

са и электрозащитные средст-

ва либо двойная изоляция

и электрозащитные средства

Особо опасные До 36

127-220

Без заземления корпуса с

электрозащптнымн средствами

Применять запрещается

Токопроводящий провод не должен иметь повреждений изо-

ляции, и подключение его должно производиться штепсельной вил-

кой, имеющей соответствующее число рабочих контактов и один

заземляющий.

При работе с ручным электроинструментом запрещается:

выполнять работы, не предусмотренные паспортом и ин-

струкцией;

работать с приставных лестниц, а также на открытых площадках

во время дождя и снегопада;

передавать инструмент другим лицам;

производить какой-либо ремонт как самого инструмента, так и

привода, а также штепсельных соединений;

работать при появлении дыма или запаха, характерного для

горящей изоляции, а также ненормального шума или вибрации в

работе электропривода;

работать при искрении щеток на коллекторе, сопровож-

дающемся появлением кругового огня;

146

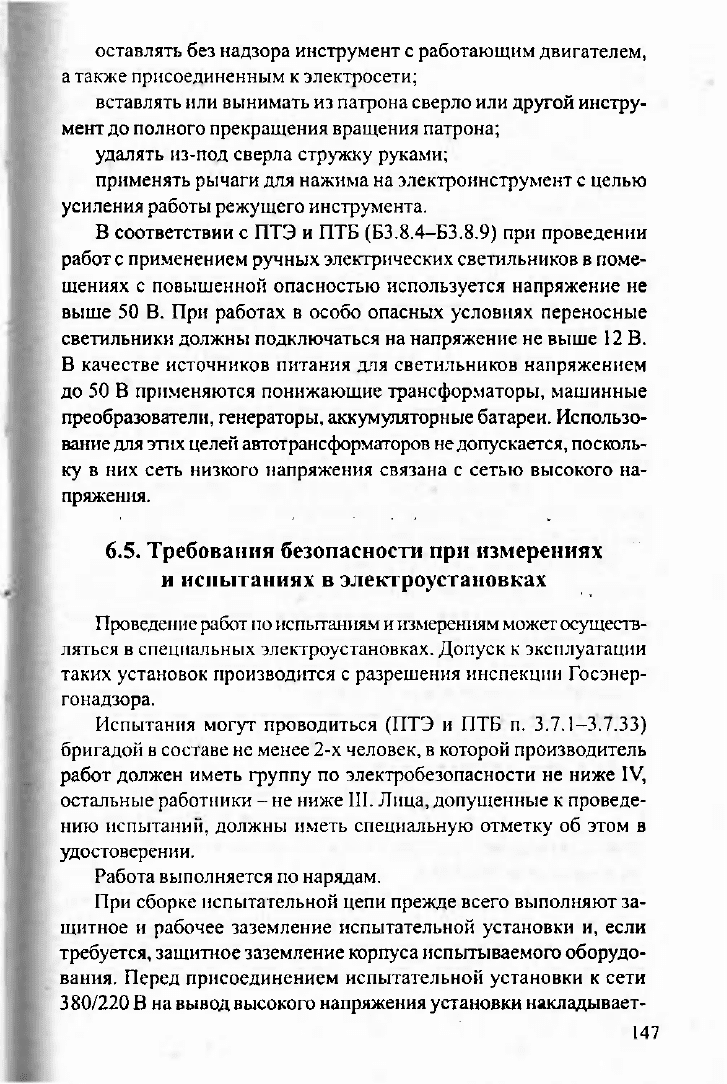

оставлять без надзора инструмент с работающим двигателем,

а также присоединенным к электросети;

вставлять или вынимать из патрона сверло или другой инстру-

мент до полного прекращения вращения патрона;

удалять из-под сверла стружку руками;

применять рычаги для нажима на электроинструмент с целью

усиления работы режущего инструмента.

В соответствии с ПТЭ и ПТБ (Б3.8.4-Б3.8.9) при проведении

работ с применением ручных электрических светильников в поме-

щениях с повышенной опасностью используется напряжение не

выше 50 В. При работах в особо опасных условиях переносные

светильники должны подключаться на напряжение не выше 12 В.

В качестве источников питания для светильников напряжением

до 50 В применяются понижающие трансформаторы, машинные

преобразователи, генераторы, аккумуляторные батареи. Использо-

вание для этих целей автотрансформаторов не допускается, посколь-

ку в них сеть низкого напряжения связана с сетью высокого на-

пряжения.

6.5. Требования безопасности при измерениях

и испытаниях в электроустановках

Проведение работ по испытаниям и измерениям может осуществ-

ляться в специальных электроустановках. Допуск к эксплуатации

таких установок производится с разрешения инспекции Госэнер-

гонадзора.

Испытания могут проводиться (ПТЭ и ПТБ п. 3.7.1-3.7.33)

бригадой в составе не менее 2-х человек, в которой производитель

работ должен иметь группу по электробезопасности не ниже IV,

остальные работники - не ниже III. Лица, допущенные к проведе-

нию испытаний, должны иметь специальную отметку об этом в

удостоверении.

Работа выполняется по нарядам.

При сборке испытательной цепи прежде всего выполняют за-

щитное и рабочее заземление испытательной установки и, если

требуется, защитное заземление корпуса испытываемого оборудо-

вания. Перед присоединением испытательной установки к сети

380/220 В на вывод высокого напряжения установки накладывает-

147

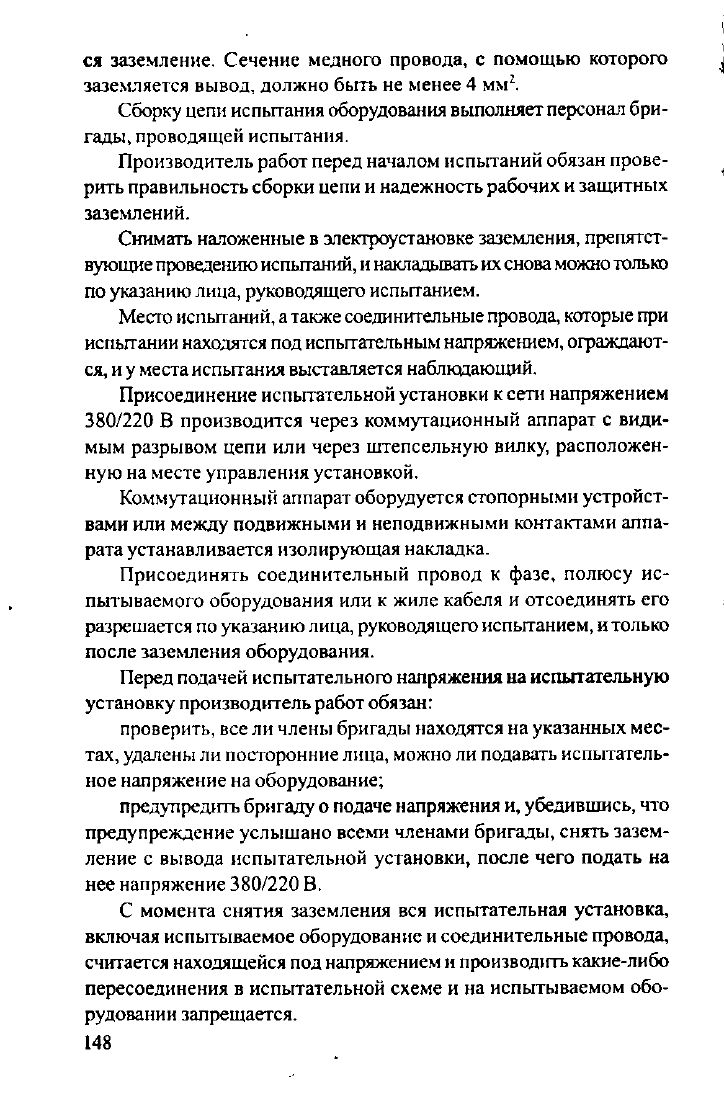

ся заземление. Сечение медного провода, с помощью которого

заземляется вывод, должно быть не менее 4 мм

Сборку цепи испытания оборудования выполняет персонал бри-

гады, проводящей испытания.

Производитель работ перед началом испытаний обязан прове-

рить правильность сборки цепи и надежность рабочих и защитных

заземлений.

Снимать наложенные в электроустановке заземления, препятст-

вующие проведению испытаний, и накладывать их снова можно только

по указанию лица, руководящего испытанием.

Место испытаний, а также соединительные провода, которые при

испытании находятся под испытательным напряжением, ограждают-

ся,

и у места испытания выставляется наблюдающий.

Присоединение испытательной установки к сети напряжением

380/220 В производится через коммутационный аппарат с види-

мым разрывом цепи или через штепсельную вилку, расположен-

ную на месте управления установкой.

Коммутационный аппарат оборудуется стопорными устройст-

вами или между подвижными и неподвижными контактами аппа-

рата устанавливается изолирующая накладка.

Присоединять соединительный провод к фазе, полюсу ис-

пытываемого оборудования или к жиле кабеля и отсоединять его

разрешается по указанию лица, руководящего испытанием, и только

после заземления оборудования.

Перед подачей испытательного напряжения на испытательную

установку производитель работ обязан:

проверить, всели члены бригады находятся на указанных мес-

тах, удалены ли посторонние лица, можно ли подавать испытатель-

ное напряжение на оборудование;

предупредить бригаду о подаче напряжения и, убедившись, что

предупреждение услышано всеми членами бригады, снять зазем-

ление с вывода испытательной установки, после чего подать на

нее напряжение 380/220 В.

С момента снятия заземления вся испытательная установка,

включая испытываемое оборудование и соединительные провода,

считается находящейся под напряжением и производить какие-либо

пересоединения в испытательной схеме и на испытываемом обо-

рудовании запрещается.

148

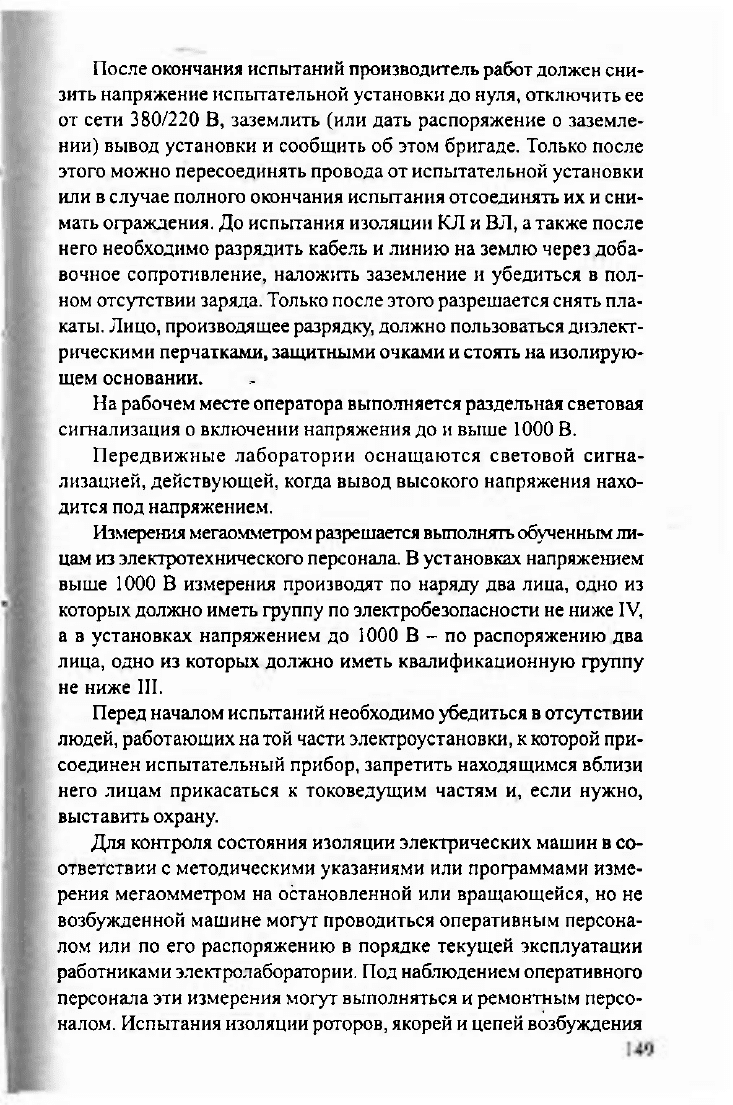

После окончания испытаний производитель работ должен сни-

зить напряжение испытательной установки до нуля, отключить ее

от сети 380/220 В, заземлить (или дать распоряжение о заземле-

нии) вывод установки и сообщить об этом бригаде. Только после

этого можно пересоединять провода от испытательной установки

или в случае полного окончания испытания отсоединять их и сни-

мать ограждения. До испытания изоляции КЛ и ВЛ, а также после

него необходимо разрядить кабель и линию на землю через доба-

вочное сопротивление, наложить заземление и убедиться в пол-

ном отсутствии заряда. Только после этого разрешается снять пла-

каты. Лицо, производящее разрядку, должно пользоваться диэлект-

рическими перчатками, защитными очками и стоять на изолирую-

щем основании.

На рабочем месте оператора выполняется раздельная световая

сигнализация о включении напряжения до и выше 1000 В.

Передвижные лаборатории оснащаются световой сигна-

лизацией, действующей, когда вывод высокого напряжения нахо-

дится под напряжением.

Измерения мегаомметром разрешается выполнять обученным ли-

цам из электротехнического персонала. В установках напряжением

выше 1000 В измерения производят по наряду два лица, одно из

которых должно иметь группу по электробезопасности не ниже IV,

а в установках напряжением до 1000 В - по распоряжению два

лица, одно из которых должно иметь квалификационную группу

не ниже III.

Перед началом испытаний необходимо убедиться в отсутствии

людей, работающих на той части электроустановки, к которой при-

соединен испытательный прибор, запретить находящимся вблизи

него лицам прикасаться к токоведущим частям и, если нужно,

выставить охрану.

Для контроля состояния изоляции электрических машин в со-

ответствии с методическими указаниями или программами изме-

рения мегаомметром на остановленной или вращающейся, но не

возбужденной машине могут проводиться оперативным персона-

лом или по его распоряжению в порядке текущей эксплуатации

работниками электролаборатории. Под наблюдением оперативного

персонала эти измерения могут выполняться и ремонтным персо-

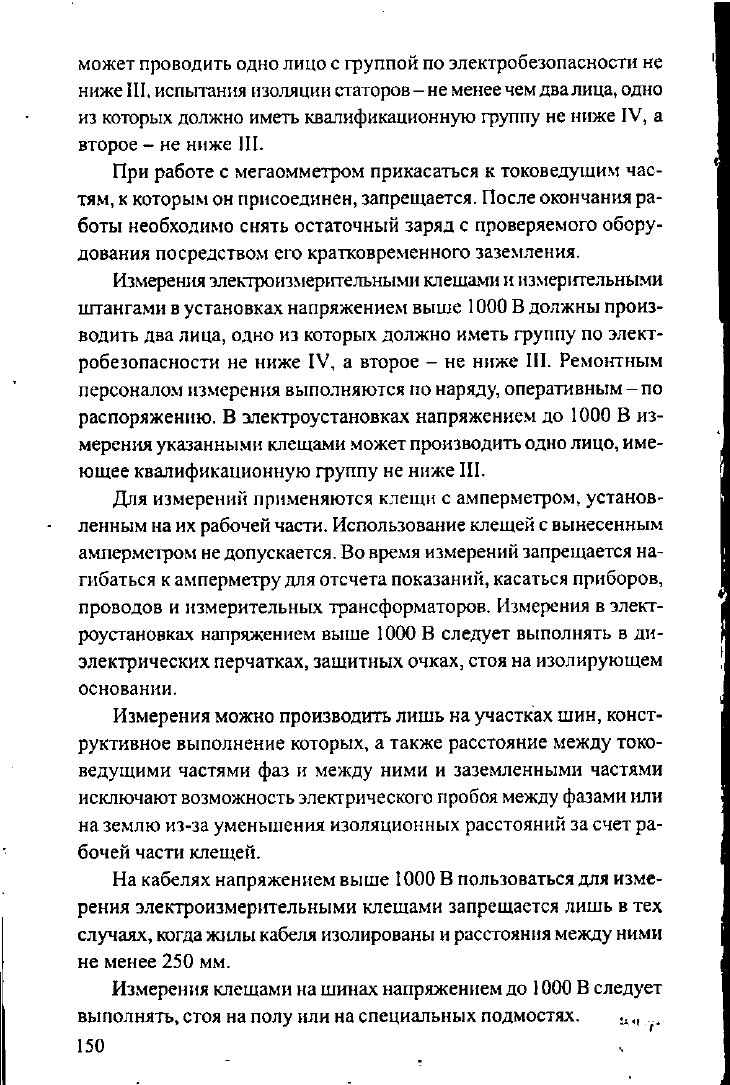

налом. Испытания изоляции роторов, якорей и цепей возбуждения

может проводить одно лицо с группой по электробезопасности не

ниже III, испытания изоляции статоров - не менее чем два лица, одно

из которых должно иметь квалификационную группу не ниже IV, а

второе - не ниже III.

При работе с мегаомметром прикасаться к токоведущим час-

тям, к которым он присоединен, запрещается. После окончания ра-

боты необходимо снять остаточный заряд с проверяемого обору-

дования посредством его кратковременного заземления.

Измерения электроизмерительными клещами и измерительными

штангами в установках напряжением выше 1000 В должны произ-

водить два лица, одно из которых должно иметь группу по элект-

робезопасности не ниже IV, а второе - не ниже III. Ремонтным

персоналом измерения выполняются по наряду, оперативным - по

распоряжению. В электроустановках напряжением до 1000 В из-

мерения указанными клещами может производить одно лицо, име-

ющее квалификационную группу не ниже III.

Для измерений применяются клещи с амперметром, установ-

ленным на их рабочей части. Использование клещей с вынесенным

амперметром не допускается. Во время измерений запрещается на-

гибаться к амперметру для отсчета показаний, касаться приборов,

проводов и измерительных трансформаторов. Измерения в элект-

роустановках напряжением выше 1000 В следует выполнять в ди-

электрических перчатках, защитных очках, стоя на изолирующем

основании.

Измерения можно производить лишь на участках шин, конст-

руктивное выполнение которых, а также расстояние между токо-

ведущими частями фаз и между ними и заземленными частями

исключают возможность электрического пробоя между фазами или

на землю из-за уменьшения изоляционных расстояний за счет ра-

бочей части клещей.

На кабелях напряжением выше 1000 В пользоваться для изме-

рения электроизмерительными клещами запрещается лишь в тех

случаях, когда жилы кабеля изолированы и расстояния между ними

не менее 250 мм.

Измерения клещами на шинах напряжением до 1000 В следует

выполнять, стоя на полу или на специальных подмостях.

150

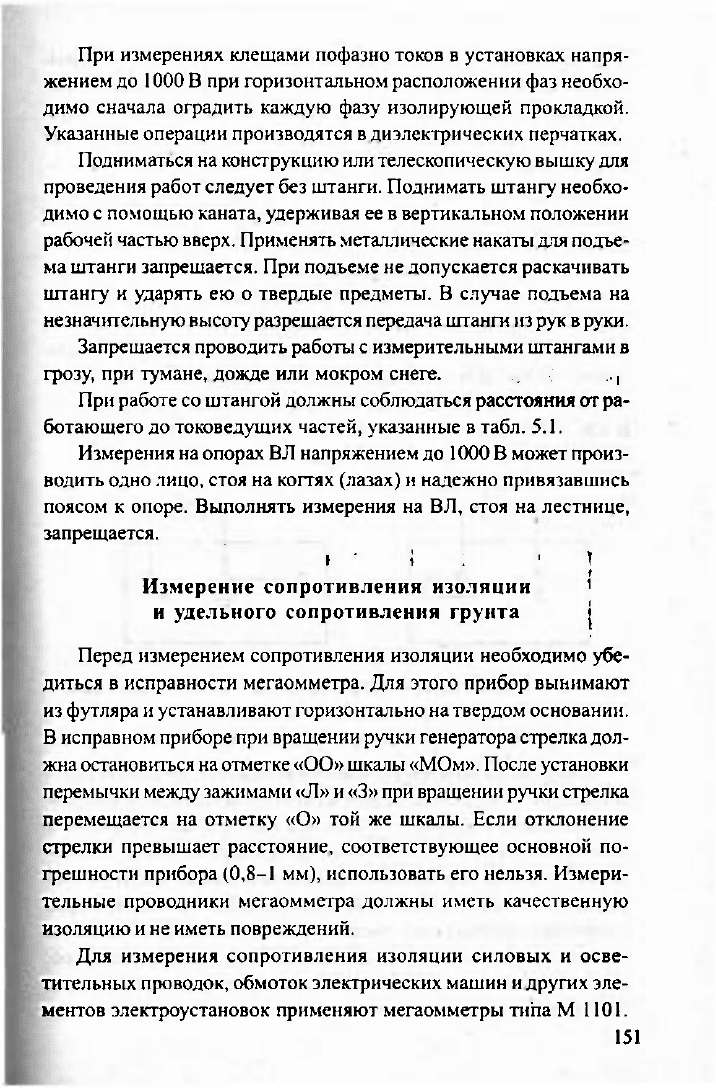

При измерениях клещами пофазно токов в установках напря-

жением до 1000 В при горизонтальном расположении фаз необхо-

димо сначала оградить каждую фазу изолирующей прокладкой.

Указанные операции производятся в диэлектрических перчатках.

Подниматься на конструкцию или телескопическую вышку для

проведения работ следует без штанги. Поднимать штангу необхо-

димо с помощью каната, удерживая ее в вертикальном положении

рабочей частью вверх. Применять металлические накаты для подъе-

ма штанги запрещается. При подъеме не допускается раскачивать

штангу и ударять ею о твердые предметы. В случае подъема на

незнач1ггельную высоту разрешается передача штанги из рук в руки.

Запрещается проводить работы с измерительными штангами в

грозу, при тумане, дожде или мокром снеге.

При работе со штангой должны соблюдаться расстояния от ра-

ботающего до токоведущих частей, указанные в табл. 5.1.

Измерения на опорах ВЛ напряжением до

1 ООО

В может произ-

водить одно лицо, стоя на когтях (лазах) и надежно привязавшись

поясом к опоре. Выполнять измерения на ВЛ, стоя на лестнице,

запрещается.

Измерение сопротивления изоляции

и удельного сопротивления грунта

Перед измерением сопротивления изоляции необходимо убе-

диться в исправности мегаомметра. Для этого прибор вынимают

из футляра и устанавливают горизонтально на твердом основании.

В исправном приборе при вращении ручки генератора стрелка дол-

жна остановиться на отметке «00» шкалы «МОм». После установки

перемычки между зажимами «Л» и «3» при вращении ручки стрелка

перемещается на отметку «О» той же шкалы. Если отклонение

стрелки превышает расстояние, соответствующее основной по-

грешности прибора (0,8-1 мм), использовать его нельзя. Измери-

тельные проводники мегаомметра должны иметь качественную

изоляцию и не иметь повреждений.

Для измерения сопротивления изоляции силовых и осве-

тительных проводок, обмоток электрических машин и других эле-

ментов электроустановок применяют мегаомметры типа М 1101.

151

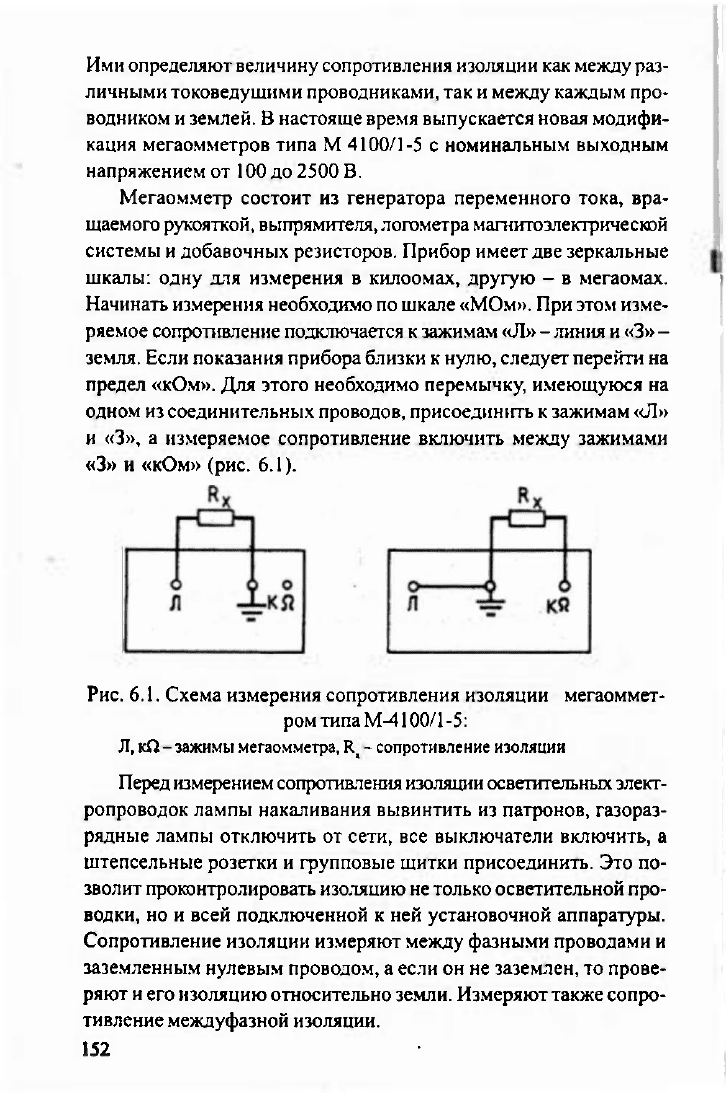

Ими определяют величину сопротивления изоляции как между раз-

личными токоведущнми проводниками, так и между каждым про-

водником и землей. В настояще время выпускается новая модифи-

кация мегаомметров типа М 4100/1-5 с номинальным выходным

напряжением от 100 до 2500 В.

Мегаомметр состоит из генератора переменного тока, вра-

щаемого рукояткой, выпрямителя, логометра магнитоэлектрической

системы и добавочных резисторов. Прибор имеет две зеркальные

шкалы: одну для измерения в килоомах, другую - в мегаомах.

Начинать измерения необходимо по шкале «МОм». При этом изме-

ряемое сопротивление подключается к зажимам «Л» - линия и «3» -

земля. Если показания прибора близки к нулю, следует перейти на

предел «кОм». Для этого необходимо перемычку, имеющуюся на

одном из соединительных проводов, присоединить к зажимам «Л»

и «3», а измеряемое сопротивление включить между зажимами

«3» и «кОм» (рис. 6.1).

Рис.

6.1. Схема измерения сопротивления изоляции мегаоммет-

ром типа М-4100/1-5:

Л,

кП

- зажимы мегаомметра,

- сопротивление изоляции

Перед измерением сопротивления изоляции осветительных элект-

ропроводок лампы накаливания вывинтить из патронов, газораз-

рядные лампы отключить от сети, все выключатели включить, а

штепсельные розетки и групповые щитки присоединить. Это по-

зволит проконтролировать изоляцию не только осветительной про-

водки, но и всей подключенной к ней установочной аппаратуры.

Сопротивление изоляции измеряют между фазными проводами и

заземленным нулевым проводом, а если он не заземлен, то прове-

ряют и его изоляцию относительно земли. Измеряют также сопро-

тивление междуфазной изоляции.

152

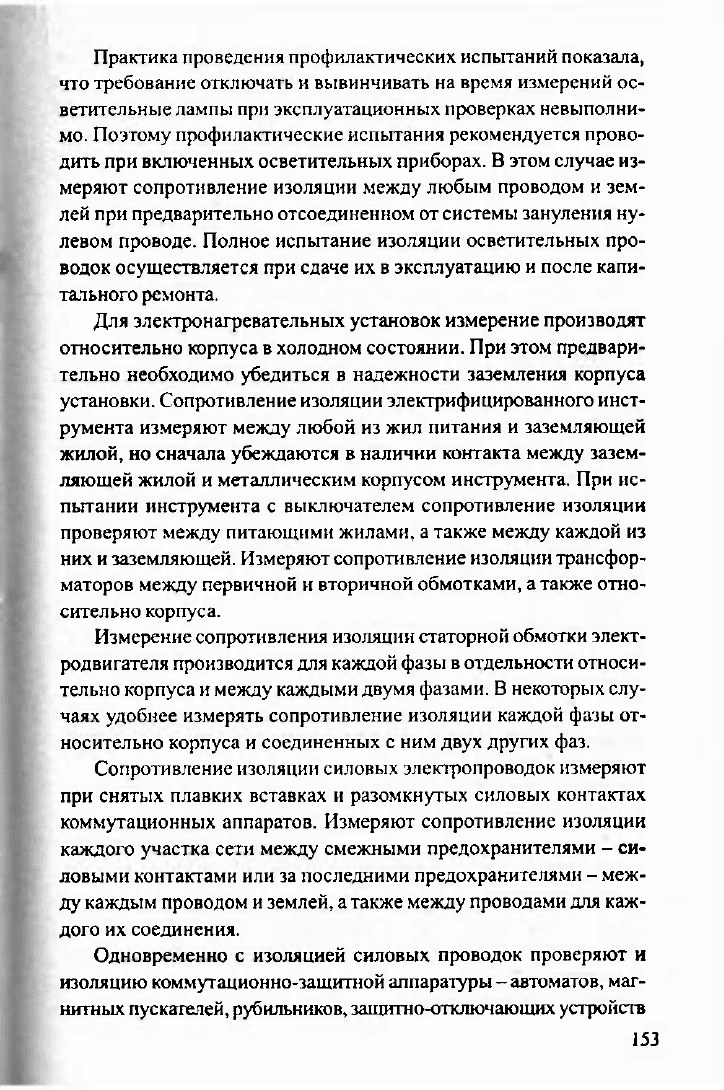

Практика проведения профилактических испытаний показала,

что требование отключать и вывинчивать на время измерений ос-

ветительные лампы при эксплуатационных проверках невыполни-

мо.

Поэтому профилактические испытания рекомендуется прово-

дить при включенных осветительных приборах. В этом случае из-

меряют сопротивление изоляции между любым проводом и зем-

лей при предварительно отсоединенном от системы зануления ну-

левом проводе. Полное испытание изоляции осветительных про-

водок осуществляется при сдаче их в эксплуатацию и после капи-

тального ремонта.

Для электронагревательных установок измерение производят

относительно корпуса в холодном состоянии. При этом предвари-

тельно необходимо убедиться в надежности заземления корпуса

установки. Сопротивление изоляции электрифицированного инст-

румента измеряют между любой из жил питания и заземляющей

жилой, но сначала убеждаются в наличии контакта между зазем-

ляющей жилой и металлическим корпусом инструмента. При ис-

пытании инструмента с выключателем сопротивление изоляции

проверяют между питающими жилами, а также между каждой из

них и заземляющей. Измеряют сопротивление изоляции трансфор-

маторов между первичной и вторичной обмотками, а также отно-

сительно корпуса.

Измерение сопротивления изоляции статорной обмотки элект-

родвигателя производится для каждой фазы в отдельности относи-

тельно корпуса и между каждыми двумя фазами. В некоторых слу-

чаях удобнее измерять сопротивление изоляции каждой фазы от-

носительно корпуса и соединенных с ним двух других фаз.

Сопротивление изоляции силовых электропроводок измеряют

при снятых плавких вставках и разомкнутых силовых контактах

коммутационных аппаратов. Измеряют сопротивление изоляции

каждого участка сети между смежными предохранителями - си-

ловыми контактами или за последними предохранителями - меж-

ду каждым проводом и землей, а также между проводами для каж-

дого их соединения.

Одновременно с изоляцией силовых проводок проверяют и

изоляцию коммутационно-защитной аппаратуры - автоматов, маг-

нитных пускателей, рубильников, защити о-откл юч аю щих устройств

153

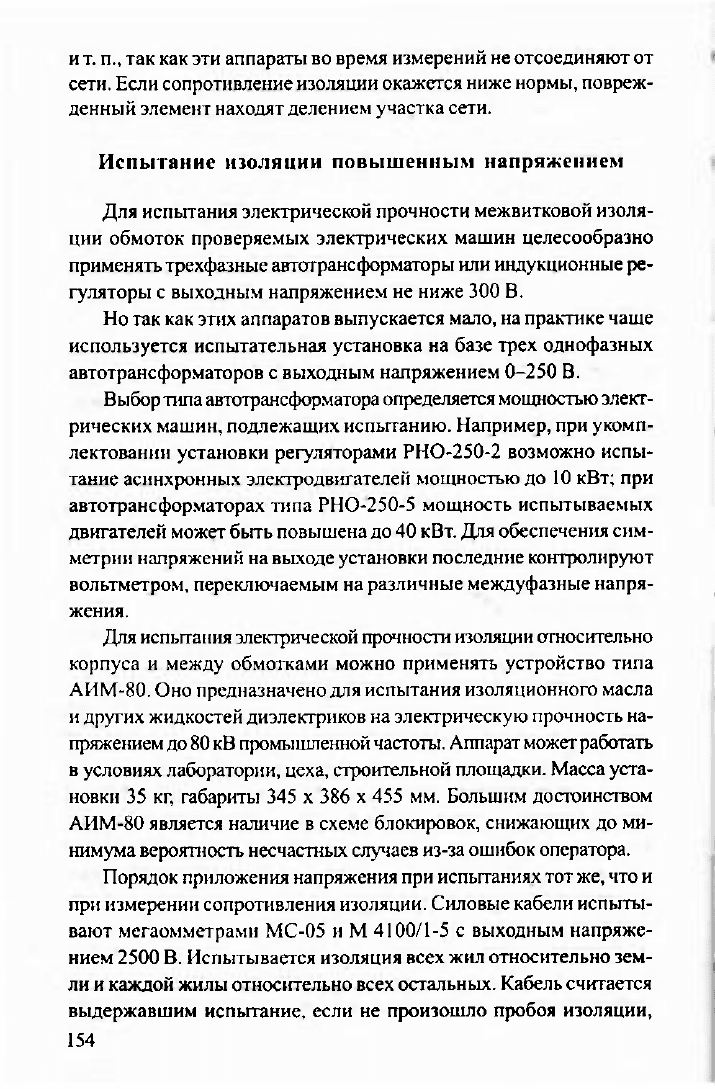

и т. п., так как эти аппараты во время измерений не отсоединяют от

сети. Если сопротивление изоляции окажется ниже нормы, повреж-

денный элемент находят делением участка сети.

Испытание изоляции повышенным напряжением

Для испытания электрической прочности межвитковой изоля-

ции обмоток проверяемых электрических машин целесообразно

применять трехфазные автотрансформаторы или индукционные ре-

гуляторы с выходным напряжением не ниже 300 В.

Но так как этих аппаратов выпускается мало, на практике чаще

используется испытательная установка на базе трех однофазных

автотрансформаторов с выходным напряжением

0-250

В.

Выбор типа автотрансформатора определяется мощностью элект-

рических машин, подлежащих испытанию. Например, при укомп-

лектовании установки регуляторами РНО-250-2 возможно испы-

тание асинхронных электродвигателей мощностью до 10 кВт; при

автотрансформаторах типа РНО-250-5 мощность испытываемых

двигателей может быть повышена до 40 кВт. Для обеспечения сим-

метрии напряжений на выходе установки последние контролируют

вольтметром, переключаемым на различные междуфазные напря-

жения.

Для испытания электрической прочности изоляции относительно

корпуса и между обмотками можно применять устройство типа

АИМ-80. Оно предназначено для испытания изоляционного масла

и других жидкостей диэлектриков на электрическую прочность на-

пряжением до 80 кВ промышленной частоты. Аппарат может работать

в условиях лаборатории, цеха, строительной площадки. Масса уста-

новки 35 кг, габариты 345 х 386 х 455 мм. Большим достоинством

АИМ-80 является наличие в схеме блокировок, снижающих до ми-

нимума вероятность несчастных случаев из-за ошибок оператора.

Порядок приложения напряжения при испытаниях тот же, что и

при измерении сопротивления изоляции. Силовые кабели испыты-

вают мегаомметрами МС-05 и М 4100/1-5 с выходным напряже-

нием 2500 В. Испытывается изоляция всех жил относительно зем-

ли и каждой жилы относительно всех остальных. Кабель считается

выдержавшим испытание, если не произошло пробоя изоляции,

154
