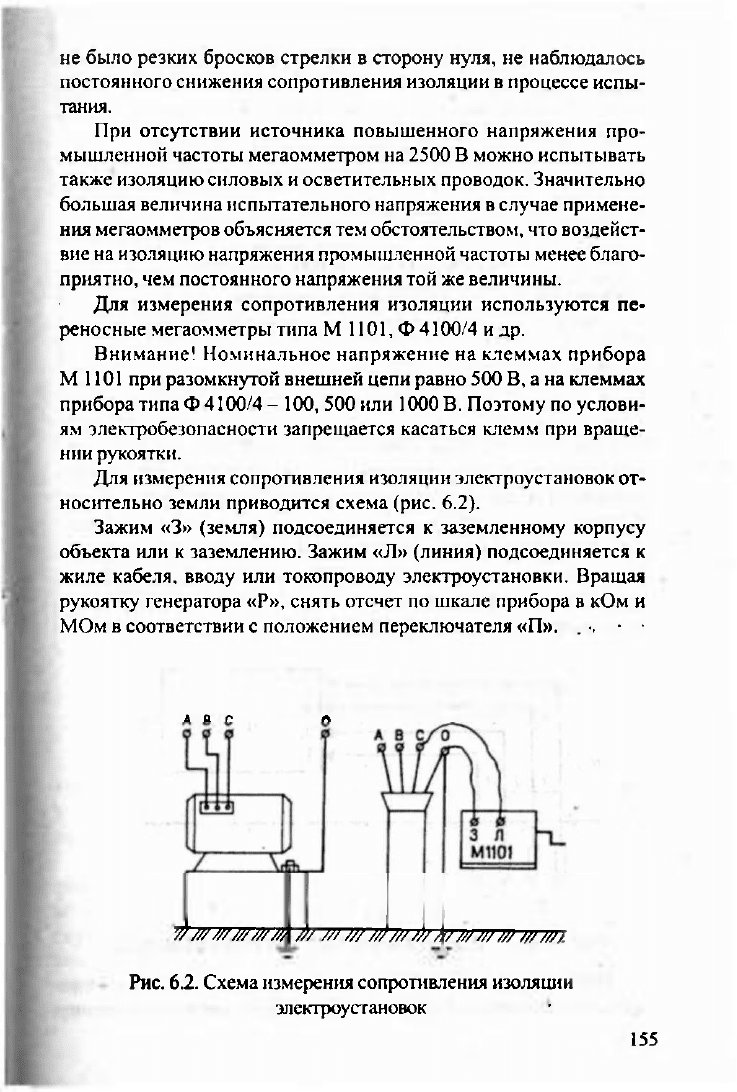

не было резких бросков стрелки в сторону нуля, не наблюдалось

постоянного снижения сопротивления изоляции в процессе испы-

тания.

При отсутствии источника повышенного напряжения про-

мышленной частоты мегаомметром на 2500 В можно испытывать

также изоляцию силовых и осветительных проводок. Значительно

большая величина испытательного напряжения в случае примене-

ния мегаомметров объясняется тем обстоятельством, что воздейст-

вие на изоляцию напряжения промышленной частоты менее благо-

приятно, чем постоянного напряжения той же величины.

Для измерения сопротивления изоляции используются пе-

реносные мегаомметры типа М 1101, Ф 4100/4 и др.

Внимание! Номинальное напряжение на клеммах прибора

М 1101 при разомкнутой внешней цепи равно 500 В, а на клеммах

прибора типа Ф 4100/4 - 100, 500 или 1000 В. Поэтому по услови-

ям электробезопасности запрещается касаться клемм при враще-

нии рукоятки.

Для измерения сопротивления изоляции электроустановок от-

носительно земли приводится схема (рис. 6.2).

Зажим «3» (земля) подсоединяется к заземленному корпусу

объекта или к заземлению. Зажим «Л» (линия) подсоединяется к

жиле кабеля, вводу или токопроводу электроустановки. Вращая

рукоятку генератора «Р», снять отсчет по шкале прибора в кОм и

МОм в соответствии с положением переключателя «П».

А в с

у)///////////////

~Ж77П7П7/77Г77Г/

ТЛ77ЯЖ77П7П.

Рис.

6.2. Схема измерения сопротивления изоляции

электроустановок

155

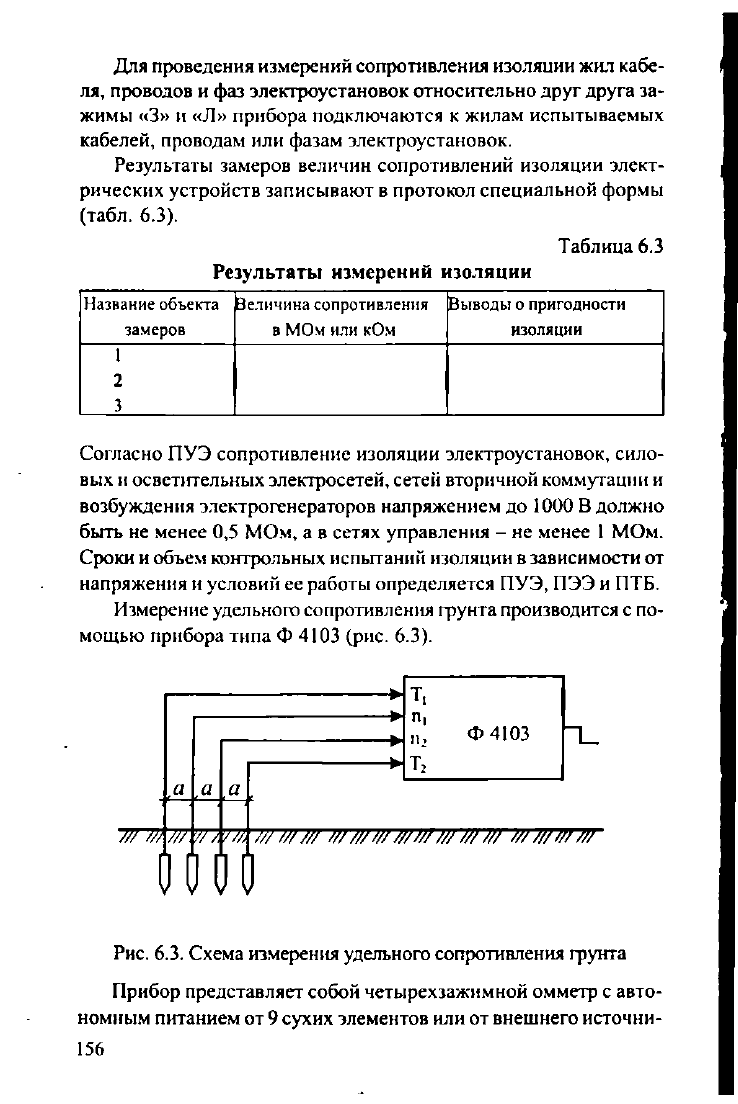

Для проведения измерений сопротивления изоляции жил кабе-

ля,

проводов и фаз электроустановок относительно друг друга за-

жимы «3» и «Л» прибора подключаются к жилам испытываемых

кабелей, проводам или фазам электроустановок.

Результаты замеров величин сопротивлений изоляции элект-

рических устройств записывают в протокол специальной формы

(табл. 6.3).

Таблица 6.3

Результаты измерений изоляции

Название объекта

замеров

Величина сопротивления

в МОм или кОм

Выводы о пригодности

изоляции

Согласно ПУЭ сопротивление изоляции электроустановок, сило-

вых и осветительных электросетей, сетей вторичной коммутации и

возбуждения электрогенераторов напряжением до 1000 В должно

быть не менее 0,5 МОм, а в сетях управления - не менее 1 МОм.

Сроки и объем контрольных испытаний изоляции в зависимости от

напряжения и условий ее работы определяется ПУЭ, ПЭЭ и ПТБ.

Измерение удельного сопротивления фунта производится с по-

мощью прибора типа Ф 4103 (рис. 6.3).

т,

Ф4103

77гт,

777

ют /// /// /// /// /ш w /// /// /// /////; ///

0 0 0 0

Рис.

6.3. Схема измерения удельного сопротивления грунта

Прибор представляет собой четырехзажимной омметр с авто-

номным питанием от 9 сухих элементов или от внешнего источни-

156

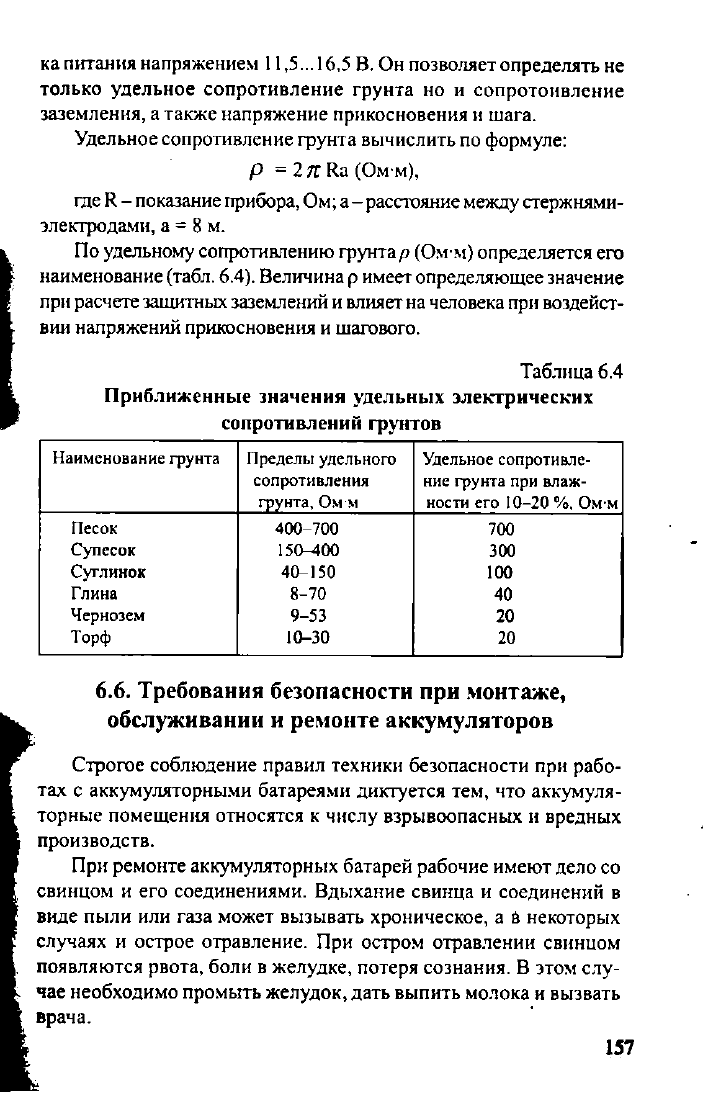

ка питания напряжением

11,5...

16,5 В. Он позволяет определять не

только удельное сопротивление грунта но и сопротивление

заземления, а также напряжение прикосновения и шага.

Удельное сопротивление грунта вычислить по формуле:

р =

2nRa

(Омм),

где R - показание прибора, Ом; а - расстояние между стержнями-

электродами, а = 8 м.

По удельному сопротивлению грунта р (Омм) определяется его

наименование (табл. 6.4). Величина р имеет определяющее значение

при расчете защитных заземлений и влияет на человека при воздейст-

вии напряжений прикосновения и шагового.

Таблица 6.4

Приближенные значения удельных электрических

сопротивлений грунтов

Наименование грунта

Пределы удельного

сопротивления

грунта. Ом м

Удельное сопротивле-

ние грунта при влаж-

ности его 10-20 %, Омм

Песок

400-700 700

Супесок

150-400 300

Суглинок

40-150

100

Глина

8-70

Чернозем

9-53 20

Торф

10-30 20

6.6. Требования безопасности при монтаже,

обслуживании и ремонте аккумуляторов

Строгое соблюдение правил техники безопасности при рабо-

тах с аккумуляторными батареями диктуется тем, что аккумуля-

торные помещения относятся к числу взрывоопасных и вредных

производств.

При ремонте аккумуляторных батарей рабочие имеют дело со

свинцом и его соединениями. Вдыхание свинца и соединений в

виде пыли или газа может вызывать хроническое, а В некоторых

случаях и острое отравление. При остром отравлении свинцом

появляются рвота, боли в желудке, потеря сознания. В этом слу-

чае необходимо промыть желудок, дать выпить молока и вызвать

врача.

157

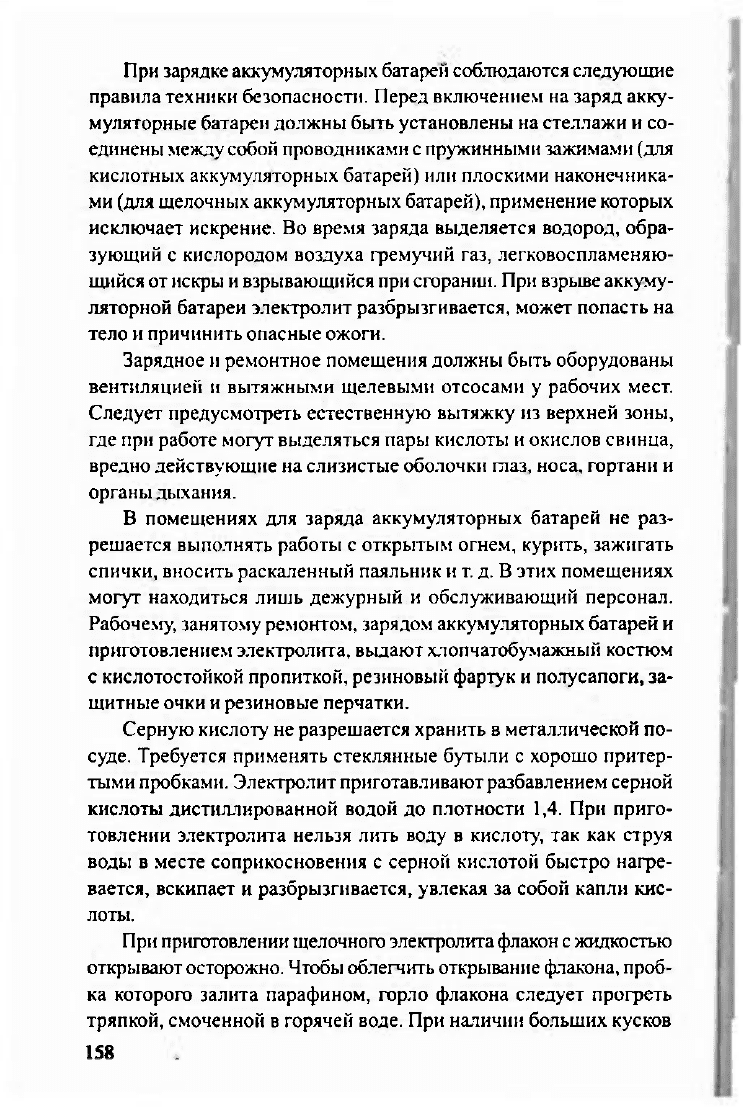

При зарядке аккумуляторных батареи соблюдаются следующие

правила техники безопасности. Перед включением на заряд акку-

муляторные батареи должны быть установлены на стеллажи и со-

единены между собой проводниками с пружинными зажимами (для

кислотных аккумуляторных батарей) или плоскими наконечника-

ми (для щелочных аккумуляторных батарей), применение которых

исключает искренне. Во время заряда выделяется водород, обра-

зующий с кислородом воздуха гремучий газ, легковоспламеняю-

щийся от искры и взрывающийся при сгорании. При взрыве аккуму-

ляторной батареи электролит разбрызгивается, может попасть на

тело и причинить опасные ожоги.

Зарядное и ремонтное помещения должны быть оборудованы

вентиляцией и вытяжными щелевыми отсосами у рабочих мест.

Следует предусмотреть естественную вытяжку из верхней зоны,

где при работе могут выделяться пары кислоты и окислов свинца,

вредно действующие на слизистые оболочки глаз, носа, гортани и

органы дыхания.

В помещениях для заряда аккумуляторных батарей не раз-

решается выполнять работы с открытым огнем, курить, зажигать

спички, вносить раскаленный паяльник и т. д. В этих помещениях

могут находиться лишь дежурный и обслуживающий персонал.

Рабочему, занятому ремонтом, зарядом аккумуляторных батарей и

приготовлением электролита, выдают хлопчатобумажный костюм

с кислотостойкой пропиткой, резиновый фартук и полусапоги, за-

щитные очки и резиновые перчатки.

Серную кислоту не разрешается хранить в металлической по-

суде.

Требуется применять стеклянные бутыли с хорошо притер-

тыми пробками. Электролит приготавливают разбавлением серной

кислоты дистиллированной водой до плотности 1,4. При приго-

товлении электролита нельзя лить воду в кислоту, так как струя

воды в месте соприкосновения с серной кислотой быстро нагре-

вается, вскипает и разбрызгивается, увлекая за собой капли кис-

лоты.

При приготовлении щелочного электролита флакон с жидкостью

открывают осторожно. Чтобы облегчить открывание флакона, проб-

ка которого залита парафином, горло флакона следует прогреть

тряпкой, смоченной в горячей воде. При наличии больших кусков

158

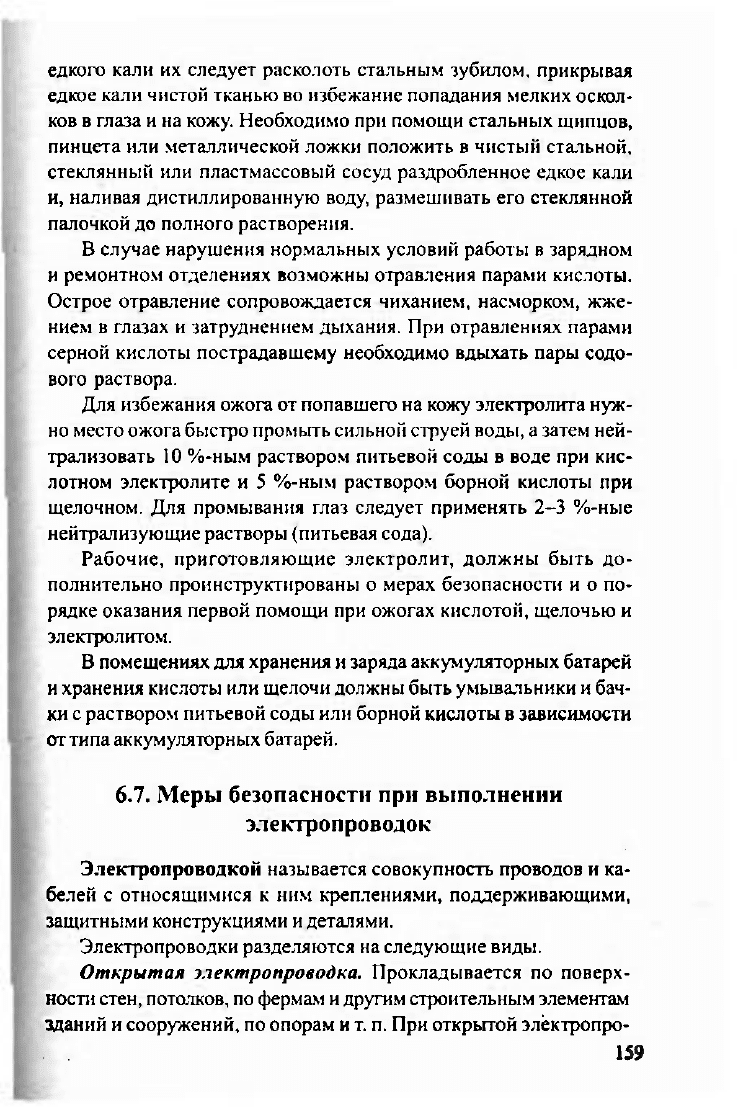

едкого кали их следует расколоть стальным зубилом, прикрывая

едкое кали чистой тканью во избежание попадания мелких оскол-

ков в глаза и на кожу. Необходимо при помощи стальных щипцов,

пинцета или металлической ложки положить в чистый стальной,

стеклянный или пластмассовый сосуд раздробленное едкое кали

и, наливая дистиллированную воду, размешивать его стеклянной

палочкой до полного растворения.

В случае нарушения нормальных условий работы в зарядном

и ремонтном отделениях возможны отравления парами кислоты.

Острое отравление сопровождается чиханием, насморком, жже-

нием в глазах и затруднением дыхания. При отравлениях парами

серной кислоты пострадавшему необходимо вдыхать пары содо-

вого раствора.

Для избежания ожога от попавшего на кожу электролита нуж-

но место ожога быстро промыть сильной струей воды, а затем ней-

трализовать 10 %-ным раствором питьевой соды в воде при кис-

лотном электролите и 5 %-ным раствором борной кислоты при

щелочном. Для промывания глаз следует применять 2-3 %-ные

нейтрализующие растворы (питьевая сода).

Рабочие, приготовляющие электролит, должны быть до-

полнительно проинструктированы о мерах безопасности и о по-

рядке оказания первой помощи при ожогах кислотой, щелочью и

электролитом.

В помещениях для хранения и заряда аккумуляторных батарей

и хранения кислоты или щелочи должны быть умывальники и бач-

ки с раствором питьевой соды или борной кислоты в зависимости

от типа аккумуляторных батарей.

6.7. Меры безопасности при выполнении

электропроводок

Электропроводкой называется совокупность проводов и ка-

белей с относящимися к ним креплениями, поддерживающими,

защитными конструкциями и деталями.

Электропроводки разделяются на следующие виды.

Открытая электропроводка. Прокладывается по поверх-

ности стен, потолков, по фермам и другим строительным элементам

зданий и сооружений, по опорам и т. п. При открытой элёктропро-

159

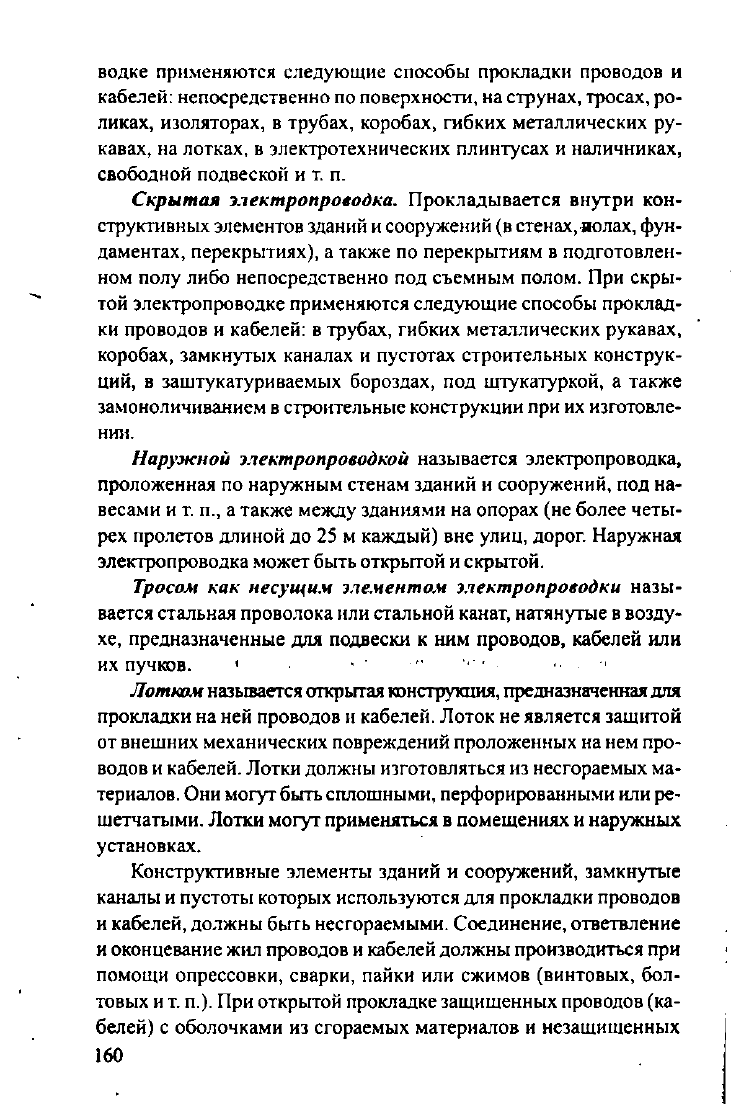

водке применяются следующие способы прокладки проводов и

кабелей: непосредственно по поверхности, на струнах, тросах, ро-

ликах, изоляторах, в трубах, коробах, гибких металлических ру-

кавах, на лотках, в электротехнических плинтусах и наличниках,

свободной подвеской и т. п.

Скрытая электропроводка. Прокладывается внутри кон-

структивных элементов зданий и сооружений (в стенах, иолах, фун-

даментах, перекрытиях), а также по перекрытиям в подготовлен-

ном полу либо непосредственно под съемным полом. При скры-

той электропроводке применяются следующие способы проклад-

ки проводов и кабелей: в трубах, гибких металлических рукавах,

коробах, замкнутых каналах и пустотах строительных конструк-

ций, в заштукатуриваемых бороздах, под штукатуркой, а также

замоноличиванием в строительные конструкции при их изготовле-

нии.

Наружной электропроводкой называется электропроводка,

проложенная по наружным стенам зданий и сооружений, под на-

весами и т. п., а также между зданиями на опорах (не более четы-

рех пролетов длиной до 25 м каждый) вне улиц, дорог. Наружная

электропроводка может быть открытой и скрытой.

Тросом как несущим элементом электропроводки назы-

вается стальная проволока или стальной канат, натянутые в возду-

хе,

предназначенные для подвески к ним проводов, кабелей или

их пучков.

Лотком называется открытая конструкция, предназначенная для

прокладки на ней проводов и кабелей. Лоток не является защитой

от внешних механических повреждений проложенных на нем про-

водов и кабелей. Лотки должны изготовляться из несгораемых ма-

териалов. Они могут быть сплошными, перфорированными или ре-

шетчатыми. Лотки могут применяться в помещениях и наружных

установках.

Конструктивные элементы зданий и сооружений, замкнутые

каналы и пустоты которых используются для прокладки проводов

и кабелей, должны быть несгораемыми. Соединение, ответвление

и оконцевание жил проводов и кабелей должны производиться при

помощи опрессовки, сварки, пайки или сжимов (винтовых, бол-

товых и т. п.). При открытой прокладке защищенных проводов (ка-

белей) с оболочками из сгораемых материалов и незащищенных

160

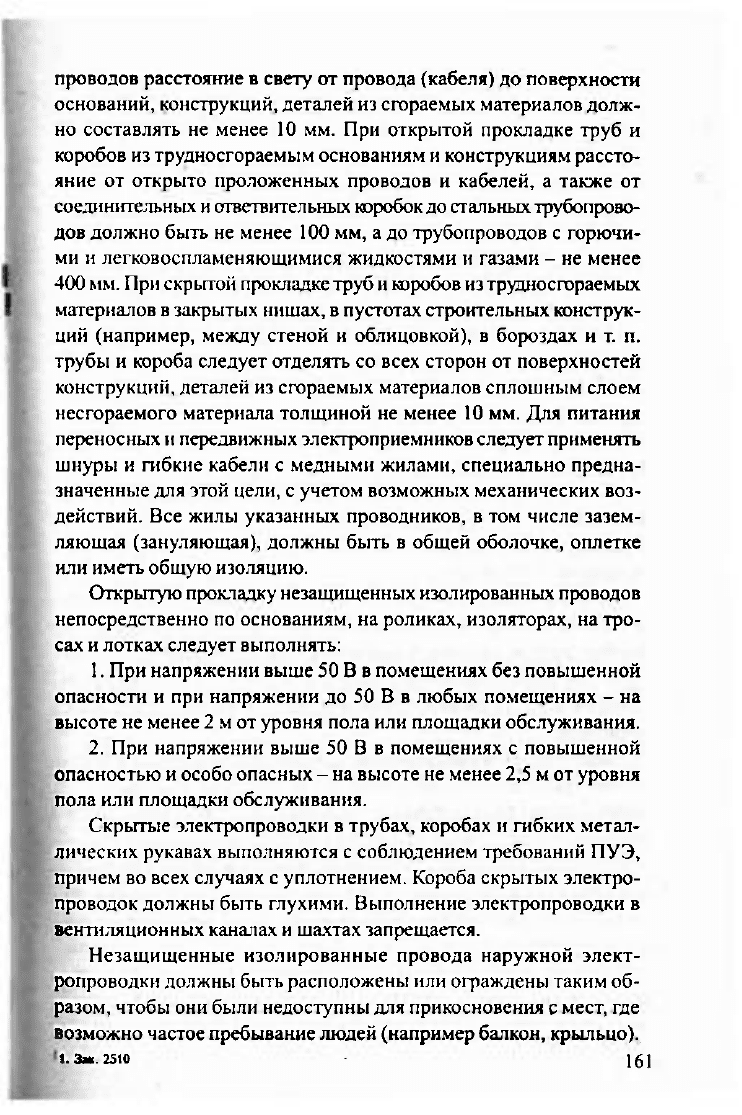

проводов расстояние в свету от провода (кабеля) до поверхности

оснований, конструкций, деталей из сгораемых материалов долж-

но составлять не менее 10 мм. При открытой прокладке труб и

коробов из трудносгораемым основаниям и конструкциям рассто-

яние от открыто проложенных проводов и кабелей, а также от

соединительных и ответвительных коробок до стальных трубопрово-

дов должно быть не менее 100 мм, а до трубопроводов с горючи-

ми и легковоспламеняющимися жидкостями и газами - не менее

400 мм. При скрытой прокладке труб и коробов из трудносгораемых

материалов в закрытых нишах, в пустотах строительных конструк-

ций (например, между стеной и облицовкой), в бороздах и т. п.

трубы и короба следует отделять со всех сторон от поверхностей

конструкций, деталей из сгораемых материалов сплошным слоем

несгораемого материала толщиной не менее 10 мм. Для питания

переносных и передвижных электроприемников следует применять

шнуры и гибкие кабели с медными жилами, специально предна-

значенные для этой цели, с учетом возможных механических воз-

действий. Все жилы указанных проводников, в том числе зазем-

ляющая (зануляющая), должны быть в общей оболочке, оплетке

или иметь общую изоляцию.

Открытую прокладку незащищенных изолированных проводов

непосредственно по основаниям, на роликах, изоляторах, на тро-

сах и лотках следует выполнять:

При напряжении выше 50 В в помещениях без повышенной

опасности и при напряжении до 50 В в любых помещениях - на

высоте не менее 2 м от уровня пола или площадки обслуживания.

При напряжении выше 50 В в помещениях с повышенной

опасностью и особо опасных - на высоте не менее 2,5 м от уровня

пола или площадки обслуживания.

Скрытые электропроводки в трубах, коробах и гибких метал-

лических рукавах выполняются с соблюдением требований ПУЭ,

причем во всех случаях с уплотнением. Короба скрытых электро-

проводок должны быть глухими. Выполнение электропроводки в

вентиляционных каналах и шахтах запрещается.

Незащищенные изолированные провода наружной элект-

ропроводки должны быть расположены или ограждены таким об-

разом, чтобы они были недоступны для прикосновения с мест, где

возможно частое пребывание людей (например балкон, крыльцо).

За* 2510 161

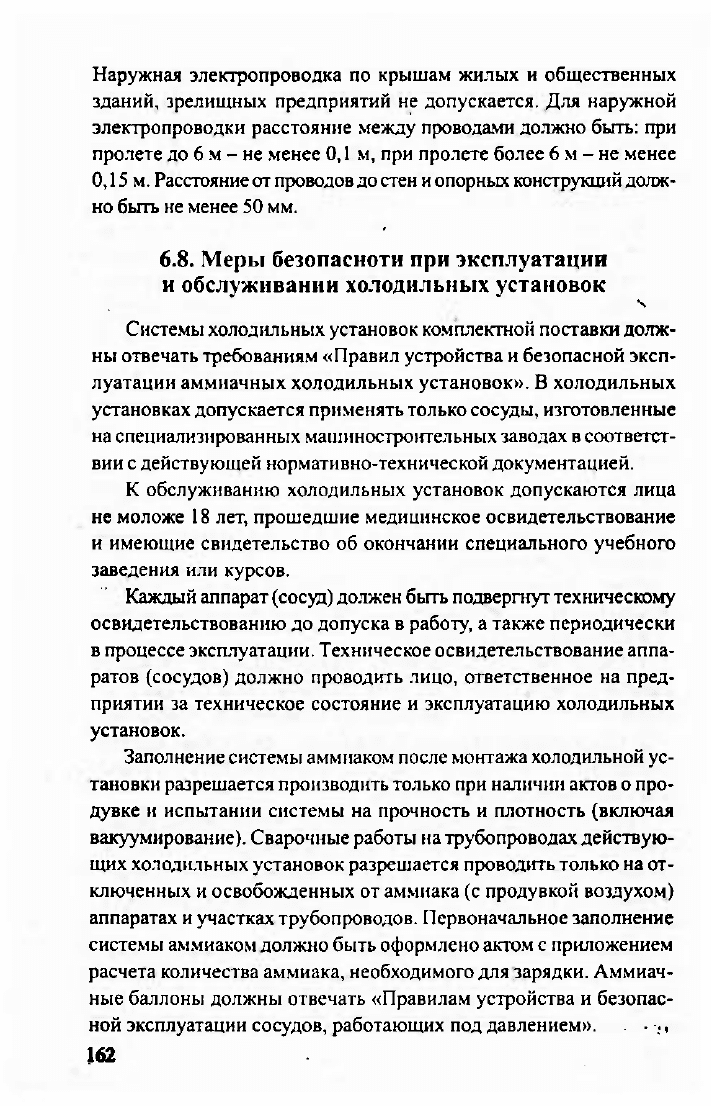

Наружная электропроводка по крышам жилых и общественных

зданий, зрелищных предприятий не допускается. Для наружной

электропроводки расстояние между проводами должно быть: при

пролете до 6 м - не менее 0,1 м, при пролете более 6 м - не менее

0,15 м. Расстояние от проводов до стен и опорных конструкций долж-

но быть не менее 50 мм.

6.8. Меры безопасноти при эксплуатации

и обслуживании холодильных установок

Системы холодильных установок комплектной поставки долж-

ны отвечать требованиям «Правил устройства и безопасной эксп-

луатации аммиачных холодильных установок». В холодильных

установках допускается применять только сосуды, изготовленные

на специализированных машиностроительных заводах в соответст-

вии с действующей нормативно-технической документацией.

К обслуживанию холодильных установок допускаются лица

не моложе 18 лет, прошедшие медицинское освидетельствование

и имеющие свидетельство об окончании специального учебного

заведения или курсов.

Каждый аппарат (сосуд) должен быть подвергнут техническому

освидетельствованию до допуска в работу, а также периодически

в процессе эксплуатации. Техническое освидетельствование аппа-

ратов (сосудов) должно проводить лицо, ответственное на пред-

приятии за техническое состояние и эксплуатацию холодильных

установок.

Заполнение системы аммиаком после монтажа холодильной ус-

тановки разрешается производить только при наличии актов о про-

дувке и испытании системы на прочность и плотность (включая

вакуумированне). Сварочные работы на трубопроводах действую-

щих холодильных установок разрешается проводить только на от-

ключенных и освобожденных от аммиака (с продувкой воздухом)

аппаратах и участках трубопроводов. Первоначальное заполнение

системы аммиаком должно быть оформлено актом с приложением

расчета количества аммиака, необходимого для зарядки. Аммиач-

ные баллоны должны отвечать «Правилам устройства и безопас-

ной эксплуатации сосудов, работающих под давлением».

162

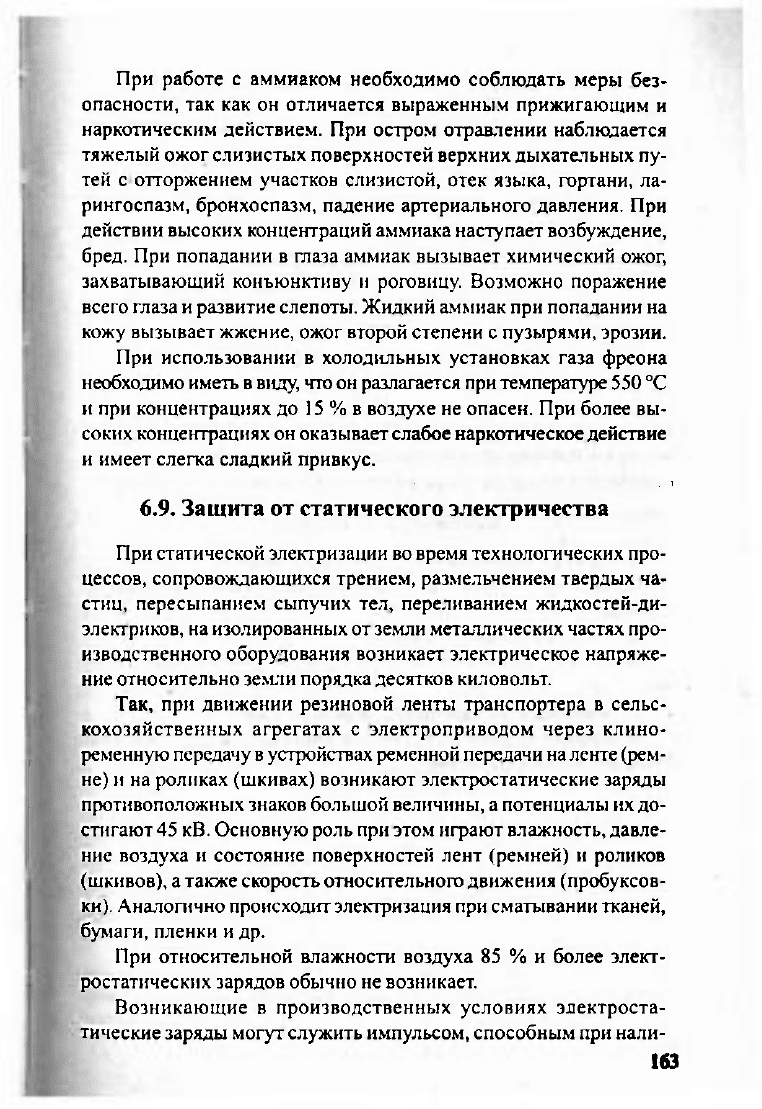

При работе с аммиаком необходимо соблюдать меры без-

опасности, так как он отличается выраженным прижигающим и

наркотическим действием. При остром отравлении наблюдается

тяжелый ожог слизистых поверхностей верхних дыхательных пу-

тей с отторжением участков слизистой, отек языка, гортани, ла-

рингоспазм, бронхоспазм, падение артериального давления. При

действии высоких концентраций аммиака наступает возбуждение,

бред. При попадании в глаза аммиак вызывает химический ожог,

захватывающий конъюнктиву и роговицу. Возможно поражение

всего глаза и развитие слепоты. Жидкий аммиак при попадании на

кожу вызывает жжение, ожог второй степени с пузырями, эрозии.

При использовании в холодильных установках газа фреона

необходимо иметь в виду, что он разлагается при температуре 550 °С

и при концентрациях до 15 % в воздухе не опасен. При более вы-

соких концентрациях он оказывает слабое наркотическое действие

и имеет слегка сладкий привкус.

6.9. Защита от статического электричества

При статической электризации во время технологических про-

цессов, сопровождающихся трением, размельчением твердых ча-

стиц, пересыпанием сыпучих тел, переливанием жидкостей-ди-

электриков, на изолированных от земли металлических частях про-

изводственного оборудования возникает электрическое напряже-

ние относительно земли порядка десятков киловольт.

Так, при движении резиновой ленты транспортера в сельс-

кохозяйственных агрегатах с электроприводом через клино-

ременную передачу в устройствах ременной передачи на ленте (рем-

не) и на роликах (шкивах) возникают электростатические заряды

противоположных знаков большой величины, а потенциалы их до-

стигают 45 кВ. Основную роль при этом играют влажность, давле-

ние воздуха и состояние поверхностей лент (ремней) и роликов

(шкивов), а также скорость относительного движения (пробуксов-

ки

Аналогично происходит электризация при сматывании тканей,

бумаги, пленки и др.

При относительной влажности воздуха 85 % и более элект-

ростатических зарядов обычно не возникает.

Возникающие в производственных условиях электроста-

тические заряды могут служить импульсом, способным при нали-

163

чии горючих смесей вызвать пожар и взрыв. В ряде случаев стати-

ческая электризация тела человека и затем последующие разряды

с тела человека на землю или заземленное производственное обо-

рудование, а также электрический разряд с незаземленного обо-

рудования через тело человека на землю могут вызвать нежела-

тельные болевые и нервные ощущения и быть причиной непроиз-

вольного резкого движения человека, в результате которого он

может получить ту или иную механическую травму (ушибы, ране-

ние).

Устранение опасности возникновения электростатических за-

рядов достигается следующими мерами: заземлением про-

изводственного оборудования и емкостей для хранения лег-

ковоспламеняющихся и горючих жидкостей; увеличением элект-

ропроводности поверхностей электризующихся тел путем повы-

шения влажности воздуха или применением антистатических при-

месей к основному продукту (жидкости, резиновые изделия и др.);

ионизацией воздуха с целью увеличения его электропроводности.

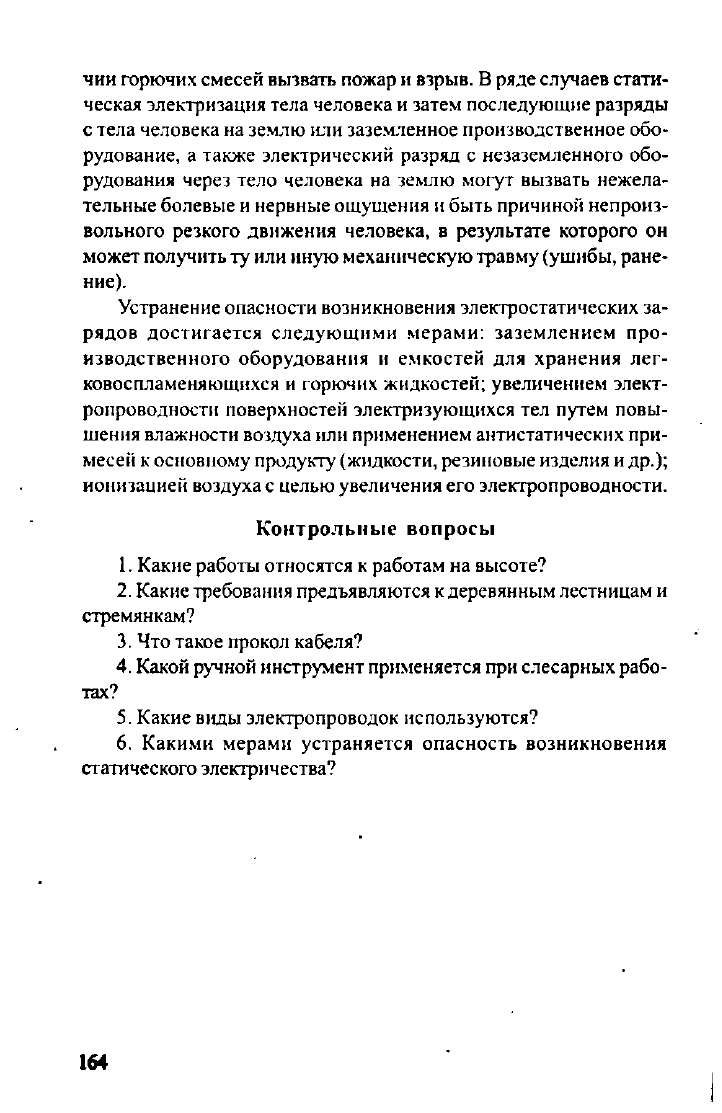

Контрольные вопросы

Какие работы относятся к работам на высоте?

2. Какие требования предъявляются к деревянным лестницам и

стремянкам?

3. Что такое прокол кабеля?

4. Какой ручной инструмент применяется при слесарных рабо-

тах?

Какие виды электропроводок используются?

6. Какими мерами устраняется опасность возникновения

статического электричества?

164
