521

4. ОСНОВЫ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ

строго считывания показании, следует располагать в вертикальной

плоскости под углом 15° от нормальной линии взгляда и в горизон-

тальной плоскости под углом 15° от сагиттальной плоскости

(рис.

4.2 и 4.3); часто используемые СОИ, требующие менее точного

и быстрого считывания показаний, допускается располагать в вер-

тикальной плоскости под углом 30° от нормальной линии взгляда и

в горизонтальной плоскости под углом 30° от сагиттальной плоско-

сти;

редко используемые СОИ допускается располагать в вертикаль-

ной плоскости под углом 60° от нормальной линии взгляда и в го-

ризонтальной плоскости под углом 60° от сагиттальной плоскости

(при движении глаз и повороте головы).

Общие эргономические требования к рабочему месту при выпол-

нении работ стоя приведены в ССБТ ГОСТ 12.2.033-78(2001).

Рабочее место для выполнения работ стоя организуют при физи-

ческой работе средней тяжести и тяжелой, а также при технологи-

чески обусловленной величине рабочей зоны, превышающей ее па-

раметры при работе сидя.

Организация рабочего места и конструкция оборудования долж-

ны обеспечивать прямое и свободное положение корпуса тела рабо-

тающего или наклон его вперед не более чем на 15°.

изонтальная линия взгляда

"Г'

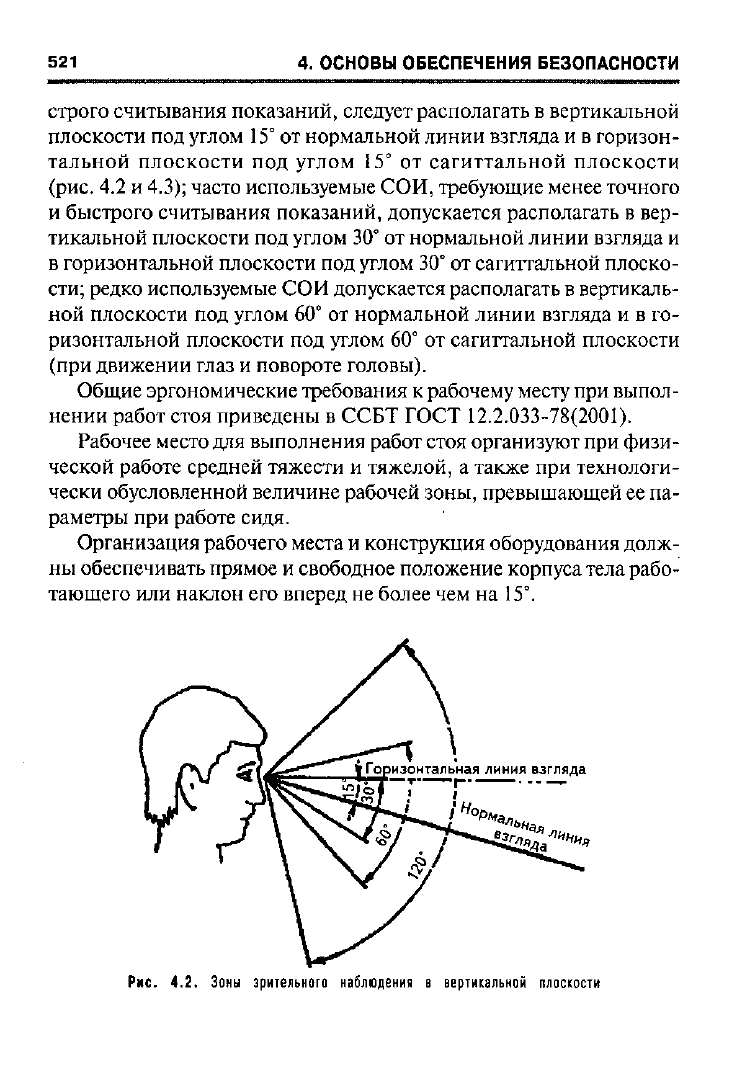

Рис.

4.2.

Зоны зрительного наблюдения

вертикальной плоскости

БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ. ОХРАНА ТРУДА 522

Для обеспечения удобного,

возможно близкого подхода к

столу, станку или машине должно

быть предусмотрено простран-

ство для стоп размером не менее

150 мм по глубине, 150 мм по

высоте и 530 мм по ширине.

Требования к размещению

органов управления при выпол-

нении работ стоя аналогичны

требованиям к размещению ор-

ганов управления при выполне-

нии работ сидя (ГОСТ 12.2.032-

78(2001)) (рис. 4.4).

Рекомендации к размещению

СОИ при выполнении работ стоя учитывают высоту рабочей повер-

хности (ГОСТ 12.2.033-78(2001)).

Зоны зрительного наблюдения в вертикальной плоскости и гори-

зонтальной аналогичны зонам зрительного наблюдения при выпол-

нении работ сидя.

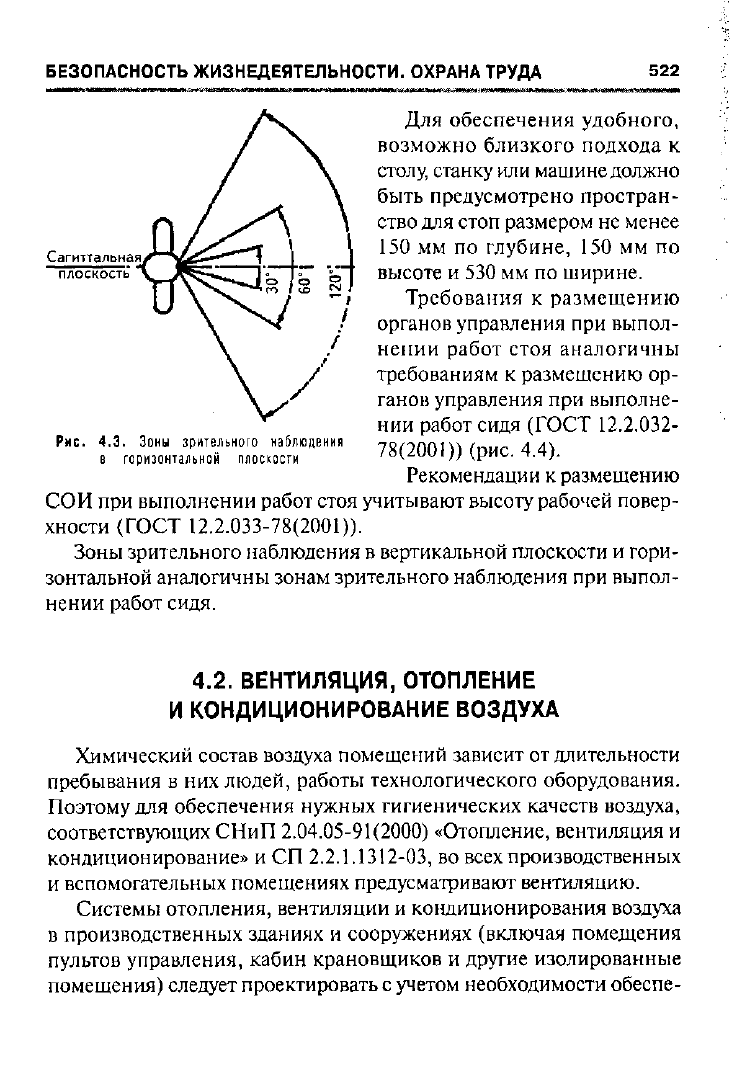

Рис.

4.3.

Зоны зрительного наблюдения

в горизонтальной плоскости

4.2.

ВЕНТИЛЯЦИЯ, ОТОПЛЕНИЕ

И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

Химический состав воздуха помещений зависит от длительности

пребывания в них людей, работы технологического оборудования.

Поэтому для обеспечения нужных гигиенических качеств воздуха,

соответствующих СНиП 2.04.05-91(2000) «Отопление, вентиляция и

кондиционирование» и СП 2.2.1.1312-03, во всех производственных

и вспомогательных помещениях предусматривают вентиляцию.

Системы отопления, вентиляции и кондиционирования воздуха

в производственных зданиях и сооружениях (включая помещения

пультов управления, кабин крановщиков и другие изолированные

помещения) следует проектировать с учетом необходимости обеспе-

523

4. ОСНОВЫ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ

О 100 300 500 мм

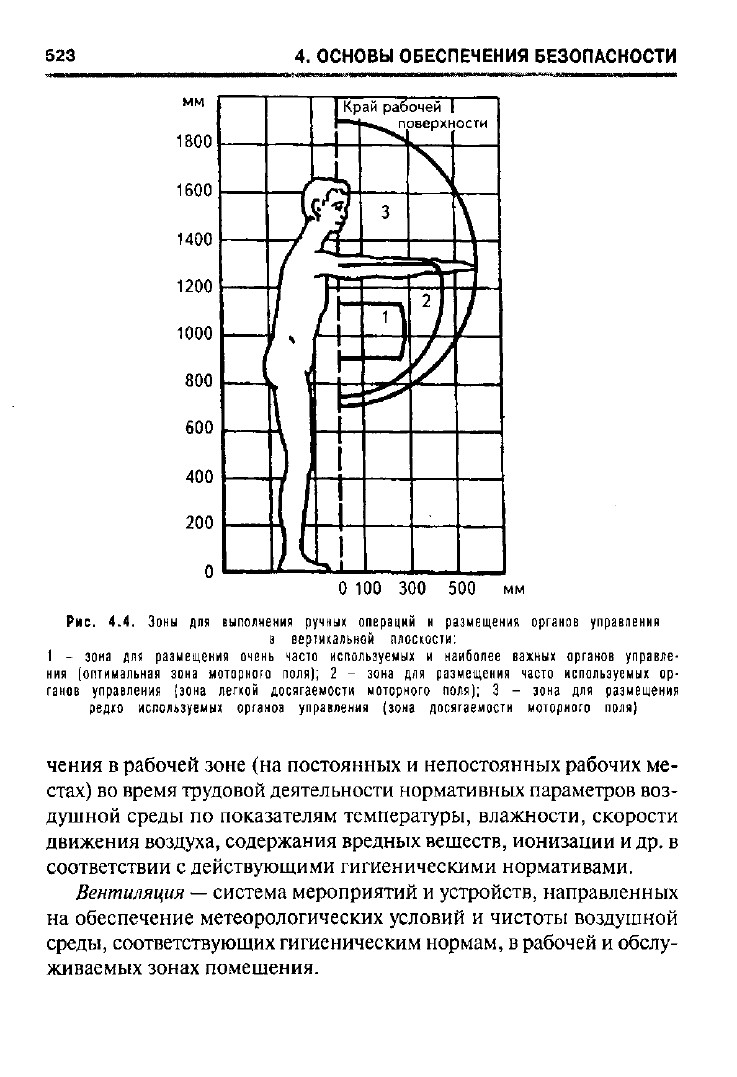

Рис.

4.4,

Зоны

для

выполнения ручных операций

размещения органов управления

в вертикальной плоскости:

зона

для

размещения очень часто используемых

наиболее важных органов управле-

ния (оптимальная зона моторного поля);

2 -

зона

для

размещения часто используемых

ор-

ганов управления (зона легкой досягаемости моторного поля);

3 -

зона

для

размещения

редко используемых органов управления (зона досягаемости моторного поля)

чения в рабочей зоне (на постоянных и непостоянных рабочих ме-

стах) во время трудовой деятельности нормативных параметров воз-

душной среды по показателям температуры, влажности, скорости

движения воздуха, содержания вредных веществ, ионизации и др. в

соответствии с действующими гигиеническими нормативами.

Вентиляция

— система мероприятий и устройств, направленных

на обеспечение метеорологических условий и чистоты воздушной

среды, соответствующих гигиеническим нормам, в рабочей и обслу-

живаемых зонах помещения.

БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ. ОХРАНА ТРУДА 524

Вентиляция достигается перемещением воздуха: загрязненного

из помещения и свежего — в помещение.

По способу перемещения воздуха различают естественную и ис-

кусственную (механическую) вентиляцию. При смешанной вентиля-

ции сочетается естественная и механическая вентиляция в разных

вариантах.

Устройство той или иной вентиляции обосновывается расчетом.

При этом должны учитываться следующие нормативы (табл. 4.2).

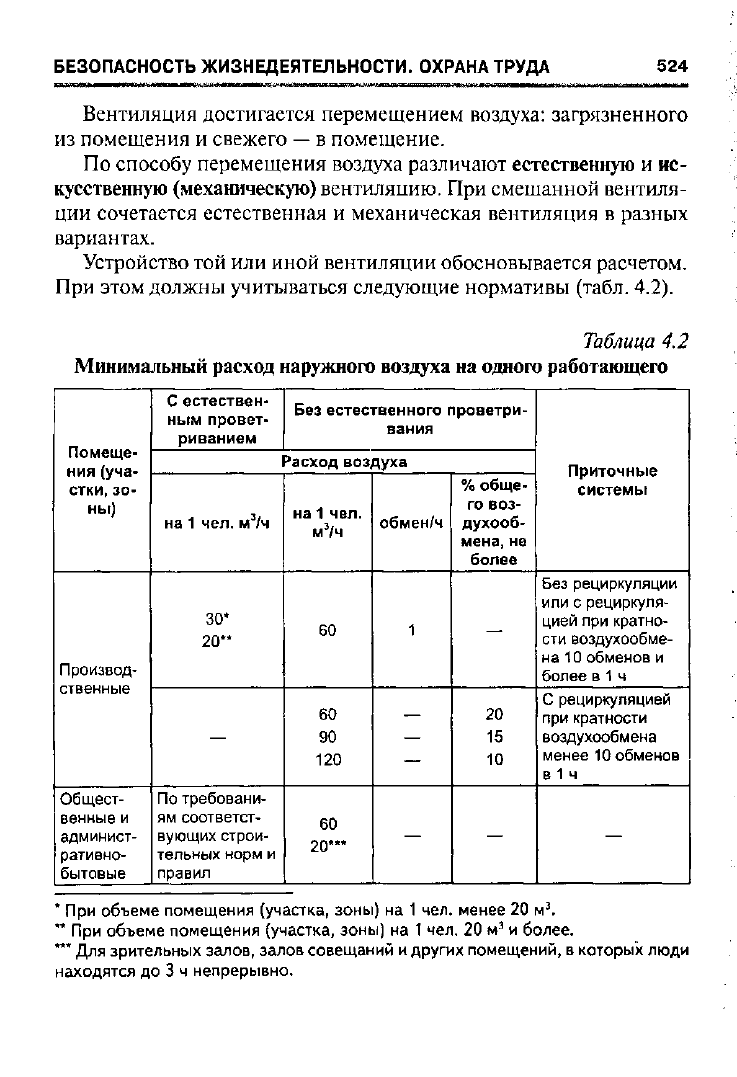

Таблица 4.2

Минимальный расход наружного воздуха на одного работающего

Помеще-

ния (уча-

стки,

зо-

ны)

С естествен-

ным провет-

риванием

Без естественного проветри-

вания

Приточные

системы

Помеще-

ния (уча-

стки,

зо-

ны)

Расход воздуха

Приточные

системы

Помеще-

ния (уча-

стки,

зо-

ны)

на

чел. м

/ч

на

чел.

/ч

обмен/ч

% обще-

го воз-

духооб-

мена,

не

более

Приточные

системы

Производ-

ственные

30*

20**

60 1

—

Без рециркуляции

или с рециркуля-

цией при кратно-

сти воздухообме-

на 10 обменов и

более в 1ч

Производ-

ственные

—

120

С рециркуляцией

при кратности

воздухообмена

менее 10 обменов

Общест-

венные и

админист-

ративно-

бытовые

По требовани-

ям соответст-

вующих строи-

тельных норм и

правил

20***

— — —

* При объеме помещения (участка, зоны) на 1 чел. менее 20 м

** При объеме помещения (участка, зоны) на 1 чел. 20 м

и более.

*** Для зрительных залов, залов совещаний и других помещений, в которых люди

находятся до 3 ч непрерывно.

525

4. ОСНОВЫ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ

При проектировании и эксплуатации систем вентиляции в про-

изводственных зданиях руководствуются СНиП 2.04.05-91(2000),

СанПиН 2.2.4.548-96.

Естественная

вентиляция

характеризуется тем, что перемещение

воздуха осуществляется за счет естественных процессов (разности

температур в помещении и вне помещения, ветрового напора), не

требующих применения каких-либо механизмов. Различают орга-

низованную (аэрация) и неорганизованную (инфильтрация, провет-

ривание) естественную вентиляцию.

Аэрация — это управляемая естественная вентиляция, осуществ-

ляемая за счет разности гравитационного давления наружного и

внутреннего воздуха и действия ветра. При этом необходимый воз-

духообмен в здании может быть обеспечен только при устройстве

открывающихся отверстий необходимой площади. Аэрацию предус-

матривают, если она может обеспечить нормируемые параметры

воздушной среды и если она допустима по технологическим услови-

ям.

Рекомендуется устройство аэрации в горячих цехах (рис. 4.5 а).

В гравитационных канальных системах естественной вентиляции

(рис.

4.5 б) наружный вентиляционный воздух сначала поступает

через отверстия в ограждениях зданий или через шахты в каналы,

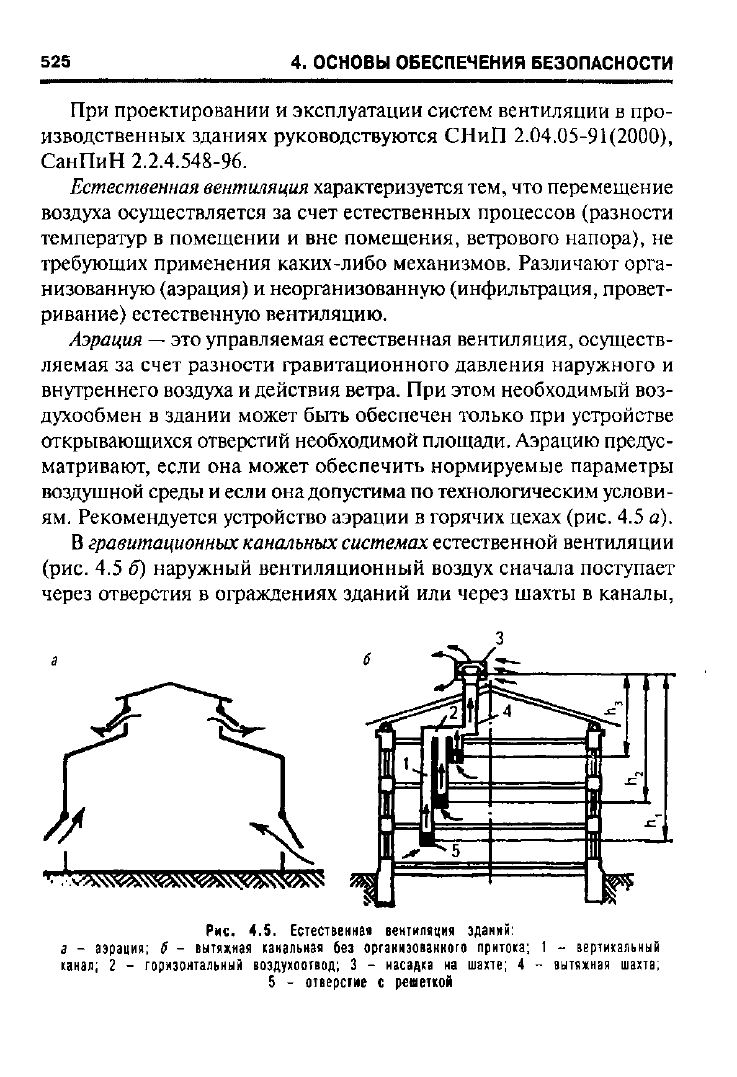

Рис.

4.5.

Естественная вентиляция зданий:

a -

аэрация;

6 -

вытяжная канальная

без

организованного притока;

1 -

вертикальный

канал;

2 -

горизонтальный воздухоотвод;

3 -

насадка

на

шахте;

4 -

вытяжная шахта;

отверстие

решеткой

БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ. ОХРАНА ТРУДА 526

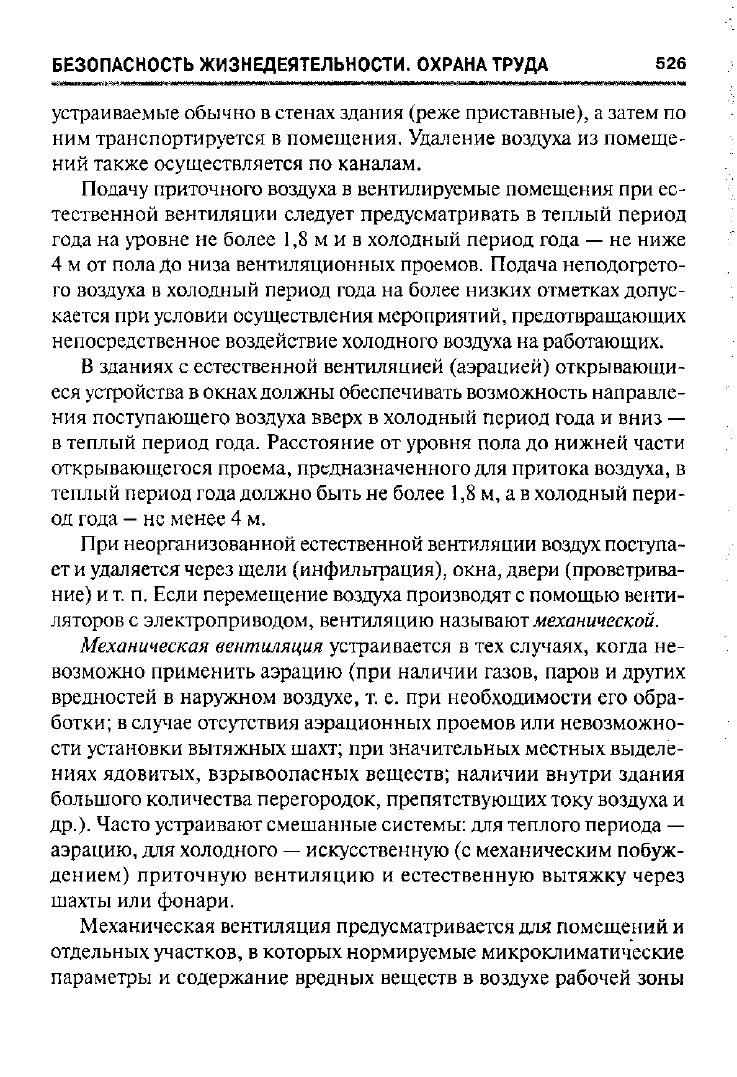

устраиваемые обычно в стенах здания (реже приставные), а затем по

ним транспортируется в помещения. Удаление воздуха из помеще-

ний также осуществляется по каналам.

Подачу приточного воздуха в вентилируемые помещения при ес-

тественной вентиляции следует предусматривать в теплый период

года на уровне не более 1,8 м и в холодный период года — не ниже

4 м от пола До низа вентиляционных проемов. Подача неподогрето-

го воздуха в холодный период года на более низких отметках допус-

кается при условии осуществления мероприятий, предотвращающих

непосредственное воздействие холодного воздуха на работающих.

В зданиях с естественной вентиляцией (аэрацией) открывающи-

еся устройства в окнах должны обеспечивать возможность направле-

ния поступающего воздуха вверх в холодный период года и вниз —

в теплый период года. Расстояние от уровня пола до нижней части

открывающегося проема, предназначенного для притока воздуха, в

теплый период года должно быть не более 1,8 м, а в холодный пери-

од года - не менее 4 м.

При неорганизованной естественной вентиляции воздух поступа-

ет и удаляется через щели (инфильтрация), окна, двери (проветрива-

ние) и

т.

п. Если перемещение воздуха производят с помощью венти-

ляторов с электроприводом, вентиляцию

называют

механической.

Механическая вентиляция устраивается в тех случаях, когда не-

возможно применить аэрацию (при наличии газов, паров и других

вредностей в наружном воздухе, т. е. при необходимости его обра-

ботки; в случае отсутствия аэрационных проемов или невозможно-

сти установки вытяжных шахт; при значительных местных выделе-

ниях ядовитых, взрывоопасных веществ; наличии внутри здания

большого количества перегородок, препятствующих току воздуха и

др.).

Часто устраивают смешанные системы: для теплого периода

—

аэрацию, для холодного — искусственную (с механическим побуж-

дением) приточную вентиляцию и естественную вытяжку через

шахты или фонари.

Механическая вентиляция предусматривается для помещений и

отдельных участков, в которых нормируемые микроклиматические

параметры и содержание вредных веществ в воздухе рабочей зоны

527

4. ОСНОВЫ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ

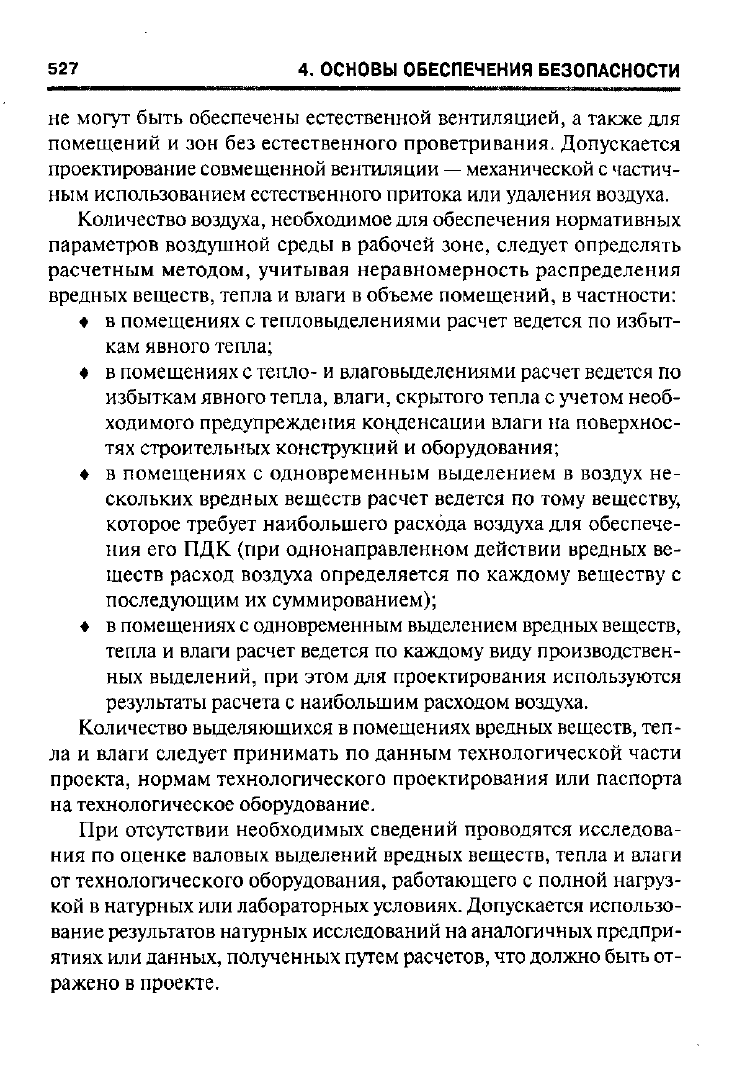

не могут быть обеспечены естественной вентиляцией, а также для

помещений и зон без естественного проветривания. Допускается

проектирование совмещенной вентиляции

—

механической с частич-

ным использованием естественного притока или удаления воздуха.

Количество воздуха, необходимое для обеспечения нормативных

параметров воздушной среды в рабочей зоне, следует определять

расчетным методом, учитывая неравномерность распределения

вредных веществ, тепла и влаги в объеме помещений, в частности:

• в помещениях с тепловыделениями расчет ведется по избыт-

кам явного тепла;

• в помещениях с тепло- и влаговыделениями расчет ведется по

избыткам явного тепла, влаги, скрытого тепла с учетом необ-

ходимого предупреждения конденсации влаги на поверхнос-

тях строительных конструкций и оборудования;

• в помещениях с одновременным выделением в воздух не-

скольких вредных веществ расчет ведется по тому веществу,

которое требует наибольшего расхода воздуха для обеспече-

ния его ПДК (при однонаправленном действии вредных ве-

ществ расход воздуха определяется по каждому веществу с

последующим их суммированием);

• в помещениях с одновременным выделением вредных веществ,

тепла и влаги расчет ведется по каждому виду производствен-

ных выделений, при этом для проектирования используются

результаты расчета с наибольшим расходом воздуха.

Количество выделяющихся в помещениях вредных веществ, теп-

ла и влаги следует принимать по данным технологической части

проекта, нормам технологического проектирования или паспорта

на технологическое оборудование.

При отсутствии необходимых сведений проводятся исследова-

ния по оценке валовых выделений вредных веществ, тепла и влаги

от технологического оборудования, работающего с полной нагруз-

кой в натурных или лабораторных условиях. Допускается использо-

вание результатов натурных исследований на аналогичных предпри-

ятиях или данных, полученных путем расчетов, что должно быть от-

ражено в проекте.

БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ. ОХРАНА ТРУДА 528

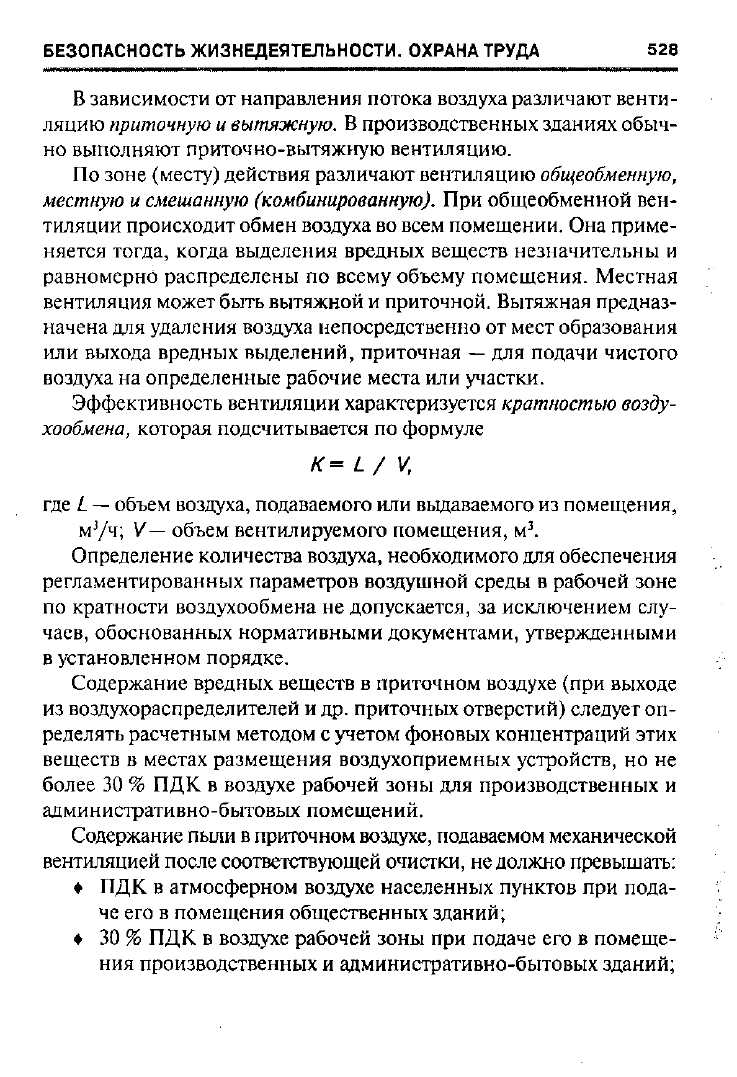

В зависимости от направления потока воздуха различают венти-

ляцию приточную и вытяжную. В производственных зданиях обыч-

но выполняют приточно-вытяжную вентиляцию.

По зоне (месту) действия различают вентиляцию общеобменную,

местную и смешанную (комбинированную). При общеобменной вен-

тиляции происходит обмен воздуха во всем помещении. Она приме-

няется тогда, когда выделения вредных веществ незначительны и

равномерно распределены по всему объему помещения. Местная

вентиляция может быть вытяжной и приточной. Вытяжная предназ-

начена для удаления воздуха непосредственно от мест образования

или выхода вредных выделений, приточная — для подачи чистого

воздуха на определенные рабочие места или участки.

Эффективность вентиляции характеризуется кратностью возду-

хообмена, которая подсчитывается по формуле

К = L / V,

где

L —

объем воздуха, подаваемого или выдаваемого из помещения,

/ч; V— объем вентилируемого помещения, м

Определение количества воздуха, необходимого для обеспечения

регламентированных параметров воздушной среды в рабочей зоне

по кратности воздухообмена не допускается, за исключением слу-

чаев,

обоснованных нормативными документами, утвержденными

в установленном порядке.

Содержание вредных веществ в приточном воздухе (при выходе

из воздухораспределителей и др. приточных отверстий) следует оп-

ределять расчетным методом с учетом фоновых концентраций этих

веществ в местах размещения воздухоприемных устройств, но не

более 30 % ПДК в воздухе рабочей зоны для производственных и

административно-бытовых помещений.

Содержание пыли в приточном воздухе, подаваемом механической

вентиляцией после соответствующей очистки, не должно превышать:

• ПДК в атмосферном воздухе населенных пунктов при пода-

че его в помещения общественных зданий;

• 30 % ПДК в воздухе рабочей зоны при подаче его в помеще-

ния производственных и административно-бытовых зданий;

529

ОСНОВЫ

ОБЕСПЕЧЕНИЯ

БЕЗОПАСНОСТИ

•

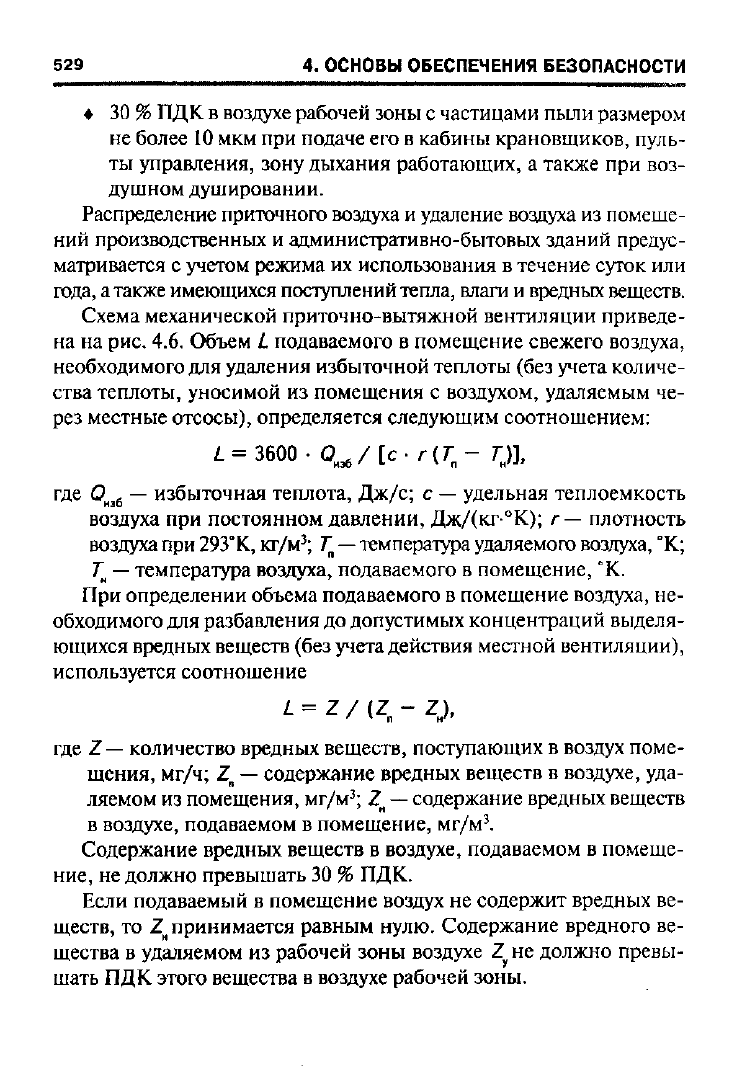

30 % ПДК в воздухе рабочей зоны с частицами пыли размером

не более 10 мкм при подаче его в кабины крановщиков, пуль-

ты управления, зону дыхания работающих, а также при воз-

душном душировании.

Распределение приточного воздуха и удаление воздуха из помеще-

ний производственных и административно-бытовых зданий предус-

матривается с учетом режима их использования в течение суток или

года, а также имеющихся поступлений тепла, влаги и вредных веществ.

Схема механической приточно-вытяжной вентиляции приведе-

на на рис. 4.6. Объем L подаваемого в помещение свежего воздуха,

необходимого для удаления избыточной теплоты (без учета количе-

ства теплоты, уносимой из помещения с воздухом, удаляемым че-

рез местные отсосы), определяется следующим соотношением:

= 3600- О

из6

/[сг(Г- Т)Ъ

где О

из6

— избыточная теплота, Дж/с; с — удельная теплоемкость

воздуха при постоянном давлении, Дж/(кг°К); г

—

плотность

воздуха при 293°К, кг/м

; Г

—

температура удаляемого воздуха, °К;

— температура воздуха, подаваемого в помещение, °К.

При определении объема подаваемого в помещение воздуха, не-

обходимого для разбавления до допустимых концентраций выделя-

ющихся вредных веществ (без учета действия местной вентиляции),

используется соотношение

где Z

—

количество вредных веществ, поступающих в воздух поме-

щения, мг/ч; Z

— содержание вредных веществ в воздухе, уда-

ляемом из помещения, мг/м

;

—

содержание вредных веществ

в воздухе, подаваемом в помещение, мг/м

Содержание вредных веществ в воздухе, подаваемом в помеще-

ние,

не должно превышать 30 % ПДК.

Если подаваемый в помещение воздух не содержит вредных ве-

ществ, то

принимается равным нулю. Содержание вредного ве-

щества в удаляемом из рабочей зоны воздухе Z

He должно превы-

шать ПДК этого вещества в воздухе рабочей зоны.

БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ. ОХРАНА ТРУДА 530

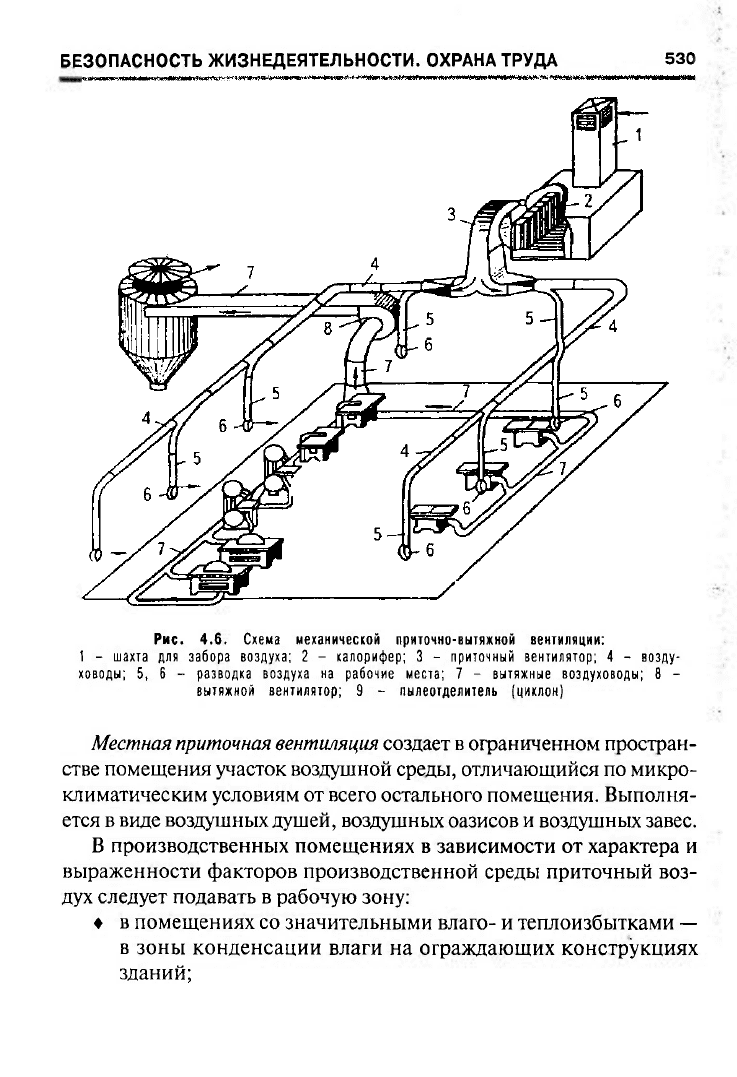

Рис.

4.6.

Схема механической приточно-вытяжной вентиляции:

шахта

для

забора воздуха;

2 -

калорифер;

3 -

приточный вентилятор;

4 -

возду-

ховоды;

5, 6 -

разводка воздуха

на

рабочие места;

7 -

вытяжные воздуховоды;

8 -

вытяжной вентилятор;

9 -

пылеотделитель (циклон)

Местная приточная вентиляция

создает в ограниченном простран-

стве помещения участок воздушной среды, отличающийся по микро-

климатическим условиям от всего остального помещения. Выполня-

ется в виде воздушных душей, воздушных оазисов и воздушных завес.

В производственных помещениях в зависимости от характера и

выраженности факторов производственной среды приточный воз-

дух следует подавать в рабочую зону:

• в помещениях со значительными влаго- и теплоизбытками

—

в зоны конденсации влаги на ограждающих конструкциях

зданий;
