ме тех случаев, когда заранее известно, что различия в выдержке не вызовут упомяну
того выше эффекта невзаимозаместимости или если его возникновение в данном кон
кретном случае не принципиально).
Когда речь идет о фотоувеличении (фотобумага), то диапазон выдержек лежит в
пределах от 1 до 30 с, для чего весьма подходящими являются электронные таймеры,
управляющие временем горения лампы увеличителя. Безусловно, лампы должны ра
ботать при постоянном напряжении, для чего применяются стабилизаторы.
У фотопленок диапазон рабочих выдержек ощутимо короче и лежит в пределах от
1/50 до 1/500 с, для чего используются специальные затворы. При этом освещенность
пленки должна быть намного выше, чем у фотобумаг.
Одной из наиболее удобных конструкций пленочного сенситометра является тот ее
вариант, при котором единичная лампа освещает узкую щель, равномерно движу
щуюся вдоль сенситометрического клина; щель позволяет достигать очень коротких
выдержек, а малое расстояние от лампы до поверхности пленки — высокого уровня ос
вещенности последней.
Выдержки диапазона от 1/1000 до 1/10000 с на практике реализуются обычно с по
мощью электронных фотовспышек — в этих случаях затворы не используются, но
должен проводиться тщательный контроль соответствия вспышек их сенситометри
ческому назначению.
14.6 ИСТОЧНИКИ СВЕТА
Благодаря высокой стабильности работы и простоте управления, самым подходя
щим сенситометрическим источником света являются лампы накаливания (за исклю
чением ситуаций, при которых необходимы сверхкороткие выдержки).
Если в имитируемой ситуации используются лампы накаливания, то понятно, что
271
ГЛАВА 14 СЕНСИТОМЕТРИЯ И ДЕНСИТОМЕТРИЯ

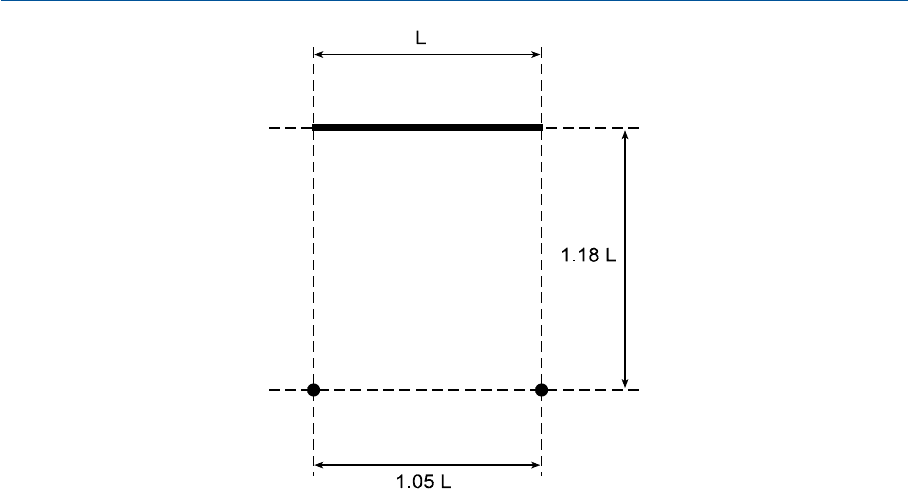

Рис. 14.1 Расположение двух «точечных» источников света, обеспечивающее равномерность
освещенности сенситометрического клина длиной «L» с точностью ±1%.
они же желательны и в сенситометре, поскольку спектральное распределение энергии
света этих ламп будет полностью адекватным сенситометрическим задачам.
Если в реальной ситуации использован дневной свет, то свет вольфрамовых ламп
сенситометра приходится фильтровать, имитируя спектральное распределение дневно
го света (что удобнее всего делать с помощью синего стекла марки «Corning 5900»
[см. рис. 14.2]) .
Дабы уменьшить количества т.н. дальнего красного света и инфракрасного излуче
ния, которые в изобилии испускаются лампой накаливания (см. рис. 14.2) и недоста
точно поглощаются синим фильтром, в конструкцию сенситометра желательно доба
вить т.н. эндотермическое (теплопоглощающее) стекло.
Использование желатиновых фильтров в сенситометрах нежелательно, поскольку
при мощном свете их поведение нестабильно. Стоит отметить, что некоторые стекла
при нагреве ощутимо меняют свой спектральный коэффициент пропускания, что в
сенситометрии неприемлемо.
14.7 СПЕКТРЫ ПРОПУСКАНИЯ ОБЪЕКТИВОВ
Изза поглощения света стеклом, а также изза наличия антибликовых покрытий у
линз спектральный коэффициент пропускания фотообъективов неоднороден по всему
видимому спектру, и, к сожалению, влияние этого фактора на спектральный состав све
та, экспонирующего фотоматериал, весьма велико (Williams и Grum, 1960). Поэтому в
конструкции сенситометров чаще всего предусматриваются специальные фильтры.
14.8 ПОСЛОЙНАЯ (СЕЛЕКТИВНАЯ) ЭКСПОЗИЦИЯ
Раздельной (селективной) экспозиции слоев фотоматериала, как правило, добива
ются с помощью т.н. селективных светофильтров (т.е. фильтров с узкими границами
пропускания по «красной», «зеленой» или «синей» областям видимого спектра). Од
нако максимум полезной информации удается получить, когда фотоматериал экспо
нируется через окрашенные стрипы: вначале через каждый стрип отдельно, с целью
получения окрашенных клиньев на тестируемом материале, а затем (в определенной
пропорции) — вместе, для получения серого клина. Отметим, что данная методика
удобна при оценке характера и степени т.н. межслойных эффектов (см. раздел 15.5).
14.9 ИЗМЕНЕНИЯ В СКРЫТОМ ИЗОБРАЖЕНИИ
В сенситометрии имеет место фактор, о котором всегда должно помнить, — это воз
никающие со временем естественные изменения в скрытом изображении. Нельзя ска
зать, что эти изменения очень велики, но проявляют они себя неравномерно: после срав
нительно долгого периода плавной динамики происходит резкий скачок (дватри дня).
Чтобы получать максимально точные сенситометрические данные рекомендуется
обрабатывать фотоматериал либо в течение одногодвух часов после экспонирования,
либо по прошествии нескольких дней, необходимых для т.н. выстаривания скрытого
изображения при комнатной температуре (при условии, что до экспонирования мате
риал хранился на холоде).
Первый вариант подходит большинству ситуаций, однако второй удобен при одно
272
ГЛАВА 14 СЕНСИТОМЕТРИЯ И ДЕНСИТОМЕТРИЯ
временном экспонировании большого числа стрипов в расчете на их постепенное ис
пользование (с целью регулярного контроля работы фотографической системы).
14.10 КОНТРОЛЬ ОБРАБОТКИ ФОТОМАТЕРИАЛОВ
Поскольку химическая обработка фотоматериала — это весьма вариабельный этап
цветофотографического процесса, необходимо принимать определенные меры предос
торожности (при этом меры эти не должны увести процесс в сторону от процесса фак
тического).
Факторами, влияющими на стабильность процесса обработки, являются:
— химический состав растворов (наиболее тщательного контроля обычно требуют
проявители);
— температура растворов;
— время пребывания материала в каждой ванне;
— характер перемешивания раствора у поверхности фотоматериала.
14.10.1 Контроль химического состава растворов
В результате химического взаимодействия фотоматериала с компонентами фото
растворов химический состав этих растворов несколько меняется (т.н. созревание). Та
ким образом, один из путей стандартизации химии фотографических ванн — это при
готовление их из химически чистых ингредиентов или же применение т.н. освежаю
щих добавок (пополнителей). Однако всегда нужно помнить, что в последнем случае,
несмотря на добротный состав рабочих ванн, сам процесс будет отличаться от стан
дартного, если состав этот не прошел созревание.
В целях стандартизации химического состава обрабатывающих ванн, разумеется,
вполне применим собственно химический контроль, но он дорог и не может защитить
от всех вариаций параметров процесса. Вместе с тем удовлетворительных результатов
можно добиться, если своевременно выявлять все отклонения от номинала, при пер
вой возможности «прогоняя стрип» из контрольного фотоматериала, сходного по свой
ствам с материалом тестируемым (Koerner, 1954).
273
ГЛАВА 14 СЕНСИТОМЕТРИЯ И ДЕНСИТОМЕТРИЯ

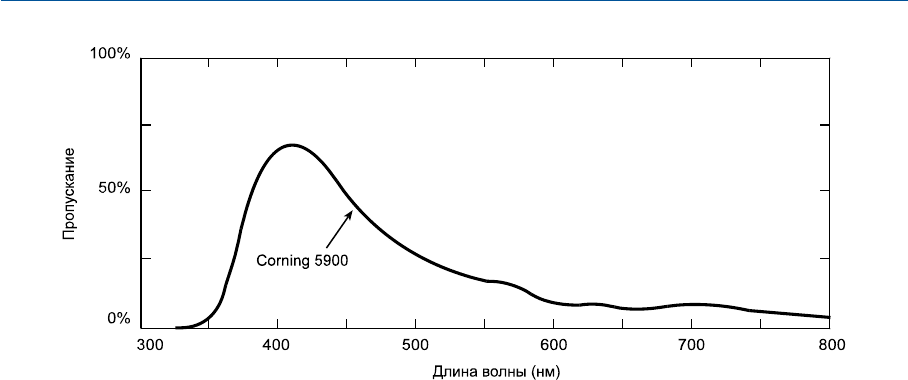

Рис. 14.2 Кривая спектрального коэффициента пропускания синего стекла марки
«Corning 5900», используемого для имитации дневного света при лампах накаливания.
14.10.2 Контроль времени обработки и температуры растворов
Контроль времени пребывания фотоматериала в растворе и температуры последне
го не представляют какойлибо серьезной технической трудности, а тщательность и
аккуратность в отслеживании этих факторов полностью себя оправдывают.
14.10.3 Перемешивание растворов
Перемешивание раствора у поверхности фотоматериала радикально влияет на ско
рость обмена между отработанными компонентами фотораствора и его свежими пор
циями (что, в свою очередь, влияет на скорость химических реакций, особенно в про
явителях). Имитация фактических режимов перемешивания с помощью специаль
ных сенситометрических машин — вещь крайне затруднительная, поэтому обрабаты
вать контрольный фотоматериал предпочтительно в реальных условиях.
Наиболее широко распространенными методами перемешивания являются:
— помповая рециркуляция;
— перемешивание пузырьками газа, выбрасываемыми из дна танка каждые не
сколько секунд и стремительно взлетающими к поверхности раствора (в проявителях
чаще всего используют азот, поскольку в отношении них он химически интактен);
— распыление растворов на фотоматериал из специальных сопел (последние дви
жутся вдоль поверхности материала в виде барабанов, валиков, крыльчаток, щеток и
т.п.);
— выемка фотоматериала из раствора (и его сток с поверхности), выполняемая с оп
ределенным интервалом (метод применим только к листам фотобумаги, фотопласти
нам и коротким отрезкам пленки, но не к кинопленкам или фотопленкам, склеенным
в непрерывную ленту);
— вибрация фотокюветы (при обработке отдельных листов фотобумаги или фото
пластин следует избегать образования волнового «муара» на поверхности раствора).
Наконец, от перемешивания вообще можно уйти за счет нанесения обрабатываю
щих растворов на поверхность фотоматериала в виде клейкой массы (Edgecombe и
Seeley, 1963).
14.10.4 Контрольные стрипы
Когда краскообразующие компоненты находятся в растворах, а не в слоях фотома
териала (Kodachrome), имитация процесса его обработки крайне затруднена. В таких
случаях обрабатывается несколько экземпляров стрипов, а результат измерений ус
редняется. Еще один вариант возможных действий: вместе с фактическим фотомате
риалом проявляется т.н. контрольный стрип, отпечатанный на пленке с конкретны
ми строго заданными свойствами.
Хотя обе схемы нетехнологичны и неудобны, они гарантируют, что режим обработ
ки сенситометрического стрипа будет идентичен фактическому режиму обработки фо
томатериала, поскольку им и является.
Вместе с тем применение контрольных стрипов чревато определенными сложно
стями:
— вопервых, фотоматериал, на котором отпечатана серия таких стрипов, должен
быть химически равномерным на всем своем протяжении, то есть стрипы должны по
ступать с одного рулона одной партии;
—вовторых, коль скоро чувствительность фотоматериалов слегка меняется со вре
274
ГЛАВА 14 СЕНСИТОМЕТРИЯ И ДЕНСИТОМЕТРИЯ
менем, рулон с контрольными стрипами не может оставаться химически инвариан
тым в течение длительного срока. Однако если хранить стрипы при низкой температу
ре, то можно существенно повысить их стабильность. Отметим, что для особо важных
работ используются температуры хранения чуть ниже нуля по Фаренгейту (–18° С),
при этом перед распаковкой рулон прогревают до комнатной температуры (в против
ном случае вдобавок к температурным вариациям по разным участкам материала, на
его поверхностях может образоваться конденсат);
— втретьих, контрольный стрип может указать на то, что процесс стабилен, когда
система содержит в себе т.н. взаимокомпенсирующие дефекты. Поясним: к примеру,
когда проявитель истощен, но при этом нагрет до высокой температуры — тестируе
мый материал может не дать того же результата, что в стандартных условиях, хотя
контрольный материал наверняка покажет, что все в порядке. Дабы при обработке фо
томатериалов уйти от взаимовлияний разных факторов, даже при наличии контроль
ных стрипов необходимо безукоризненное соблюдение предписанных параметров са
моего процесса (а для особо важных работ требуется серия тестов с последующим ус
реднением результатов).
Из вышесказанного напрашивается вывод о том, что полноценный контроль обра
ботки фотоматериалов вообще нереализуем на практике. Безусловно, достижение вы
сокой точности процессов требует очень больших усилий, к примеру, производители
фотоматериалов и фотолаборатории промышленного уровня всегда задействуют как
развернутый химический анализ растворов, так и их регулярный и тщательный
стрипконтроль. Вместе с тем мера тщательности стрипконтроля определяется как
уровнем производственной задачи, так и элементарным здравым смыслом, поэтому в
определенных ситуациях даже при не очень регулярной и не скрупулезно выполняе
мой сенситометрии можно добиваться приемлемых результатов основного технологи
ческого процесса.
Когда фотоматериал используется для высокоточной регистрации сцены, к приме
ру, предполагающей дальнейшую колориметрию, то предпочтительным будет исполь
зование не отдельных контрольных стрипов, а сенситометрических клиньев (или
иных подходящих образцов) — их экспонируют на свободный участок рабочего фото
материала (когда речь идет о листовых материалах, то под сенситометрические кли
нья отводят 23 листа).
Наконец отметим, что сенситометрический клин и/или карту цветовых образцов
иногда удается разместить прямо в регистрируемой сцене — но в этом случае прихо
дится вводить поправку на виньетирование в объективе камеры и неравномерность ос
вещенности карты и клина.
14.11 ВИЗУАЛЬНАЯ ОЦЕНКА
Оценить качество обработки фотоматериала можно разными способами, некото
рые из которых весьма сложны, однако простейший способ — визуальную оценку —
ни в коем случае нельзя отвергать, поскольку зрение — это великолепный детектор
различий в пропускательной или отражательной способностях материалов (даже не
смотря на его природную неточность в оценках абсолютных).
Таким образом, наиболее важные отличия между тестируемым материалом и мате
риалом контрольным можно с легкостью выявить визуально (если только речь не идет
об отличиях между синими объектами на низких уровнях их фотометрической ярко
сти, где зрение менее чувствительно). Визуальный контроль также незаменим при вы
275
ГЛАВА 14 СЕНСИТОМЕТРИЯ И ДЕНСИТОМЕТРИЯ
явлении грязи и царапин на обработанном фотоматериале. Наконец, на визуальный
контроль обычно (но не всегда) полагаются как на удобный способ сравнения результа
тов цветовоспроизведения, выполненного принципиально разными технологически
ми методами.
14.12 ЛОГАРИФМИЧЕСКИЕ ШКАЛЫ
В разделе 14.3, посвященном сенситометрическим клиньям, было показано, что
коэффициент пропускания патчей дискретного клина обычно меняется с неким посто
янным коэффициентом пропорции (например: 4, 8, 16, 32, 64 и т.п.), но непостоянны
ми арифметическими приращениями (4, 19, 34, 49, 64 и т.п.). Сие продиктовано сле
дующим двояким соображением:
— вопервых, клин с пропорциональным ростом (или снижением) коэффициентов
пропускания воспринимается зрением как несколько более равномерный, нежели
клин с арифметической последовательностью этих показателей;
— вовторых, когда возникают какиелибо отклонения от нормального уровня экс
позиции фотоматериала (к примеру, изза экспонометрических ошибок), все уровни
освещенности фотоматериала под клином умножаются на некий общий коэффициент,
что соответствует определенному экспозиционному сдвигу по всем объектам сцены,
выраженному в количестве шагов клина.
Таким образом, оценка сенситометрических данных в показателях приращения
десятичного логарифма экспозиции (LgH) вместо показателей приращения самоей
экспозиции (H) давно стала общей практикой сенситометрии. По тем же причинам
вместо самих коэффициентов пропускания (T) или отражения (R) фотографических
материалов применяется их десятичный логарифм, однако в данном случае использу
ется не LgT, а показатель оптической плотности на пропускание, которая, еще раз на
помним, определена как Lg(100/T), где T — коэффициент отражения или пропуска
ния, выраженный в %.
Коль скоро основание логарифма равно 10 — отличие в логарифме экспозиции на 1
будет соответствовать десятикратному изменению экспозиции или, к примеру, опти
ческая плотность 2.0 будет эквивалентной коэффициенту пропускания 1%.
Если по оси ординат отложить оптические плотности (D) элементов изображения, а
по оси абсцисс — десятичный логарифм экспозиции (Lg H), то полученная кривая бу
дет представлять собой т.н. тонрепродукционную характеристику фотоснимка и име
новаться его характеристической кривой (см. раздел 6.3). Отметим, что «Н» и «D» —
это первые литеры фамилий Hurter и Driffield (Хартер и Дриффилд) — ученых, впер
вые применивших такую кривую.
Общий наклон характеристической кривой косвенно указывает на визуальную кон
трастность изображения, а тангенс угла наклона касательной к относительно линейно
му участку этой кривой именуется гамма (g) или коэффициентом контрастности.
В системах, задействующих больше одного фотоматериала, общая гамма системы
примерно равна произведению величин гамма каждой из составляющих этой систе
мы, однако точное значение результирующего коэффициента контрастности зависит в
том числе от величин паразитной подсветки и светорассеяния.
Наконец, отметим, что тангенс наклона касательной к той или иной точке характе
ристической кривой именуется точечной гамма или дифференциальным значением ко
эффициента контрастности, но обычно сокращается просто до «гамма».
276
ГЛАВА 14 СЕНСИТОМЕТРИЯ И ДЕНСИТОМЕТРИЯ
14.13 ДЕНСИТОМЕТРИЯ
Нельзя не сказать, что для создания инструментов измерения оптической плотно
сти понадобилась незаурядная изобретательность инженеров: было предложено мно
жество разных конструкций, которые в итоге разделились на три основных группы:
— простые визуальные денситометры (рис. 14.3 [а]) ;
— фотоэлектрические денситометры подстановочного типа (рис. 14.3 [b]) ;
— фотоэлектрические денситометры прямого измерения (рис. 14.3 [с]) .
14.13.1 Визуальные денситометры
В визуальном денситометре лучи от лампы «на просвет» и лампы сравнения (при
измерении оптической плотности на отражение используются две лампы «на отраже
ние») организованы так, чтобы освещать каждое из т.н. полей уравнивания: образец
размещают в световом потоке одной из ламп; в потоке другой лампы расположен не
прерывный нейтральный клин, позицию которого меняют до визуального уравнива
ния полей сравнения. Оптическую плотность определяют по шкале, нанесенной на
этот клин.
Согласование интенсивностей световых потоков обеих ламп выполняется за счет
изменения дистанции последних до полей сравнения; перед началом измерений доби
ваются того, чтобы образец с оптической плотностью, принятой за нулевую, визуально
уравнялся с позицией нулевой оптической плотности клина (т.н. обнуление денсито
метра).
Когда речь идет об измерениях отражающих образцов, то для обнуления прибора
теоретически должен использоваться «идеальный» рассеиватель — поверхность с на
пылением оксида магния, оксида бария или карбоната магния — порошков, хорошо
аппроксимирующих идеальный отражающий рассеиватель. Однако изза химической
нестойкости этих веществ используются специально калиброванные образцы белой
керамики.
Визуальные денситометры просты в устройстве, весьма дешевы, не содержат в себе
легко ломких деталей, однако обладают тремя недостатками:
— вопервых, процесс визуального уравнивания очень утомителен, человек быстро
устает;
— вовторых, процесс измерения занимает много времени, и когда нужно оценить
большое количество образцов, процедура растягивается на многие часы;
— втретьих, точность измерений подчас оказывается ниже необходимой — по
рис. 14.3 (а) хорошо видно, что чем выше оптическая плотность измеряемого образца,
тем ниже фотометрическая яркость полей сравнения и, следовательно, тем ниже точ
ность уравнивания.
Для того чтобы работать при постоянной фотометрической яркости существует
лишь один путь: поместить клин в то же поле, в котором находится образец, и, мани
пулируя этим клином, визуально уравнять исследуемый образец с неким эталонным
образцом высокой оптической плотности, находящимся в другом поле. Однако такая
процедура требует очень высокой мощности света, поэтому на малых оптических
плотностях будут возникать примерно такие же погрешности, что при малой освещен
ности на высоких оптических плотностях.
277
ГЛАВА 14 СЕНСИТОМЕТРИЯ И ДЕНСИТОМЕТРИЯ
278
ГЛАВА 14 СЕНСИТОМЕТРИЯ И ДЕНСИТОМЕТРИЯ
Ëàìïà
ñðàâíåíèÿ
Øêàëà
Êëèí
Ëàìïà «íà îòðàæåíèå»Ëàìïà «íà îòðàæåíèå»
Ïîëå
ñðàâíåíèÿ
Ëàìïà «íà ïðîïóñêàíèå»
Èçìåðÿåìûé îáðàçåö
Ðàññåèâàòåëü
Íàáëþäàòåëü
(à)
(b)
Ëàìïà
Îáíóëÿþùèé êëèí
Êëèí
Èçìåðÿåìûé
îáðàçåö
Ðàññåèâàòåëü
Øêàëà
Çåðêàëî
Ôîòîýëåìåíò
Çåðêàëî Ôóêî
Çåðêàëî
Èçìåðÿåìûé
îáðàçåö
(c)
Ëàìïà Ñåêòîð Ôóêî Ôîòîýëåìåíò Óñèëèòåëü Âîëüòìåòð
R G B

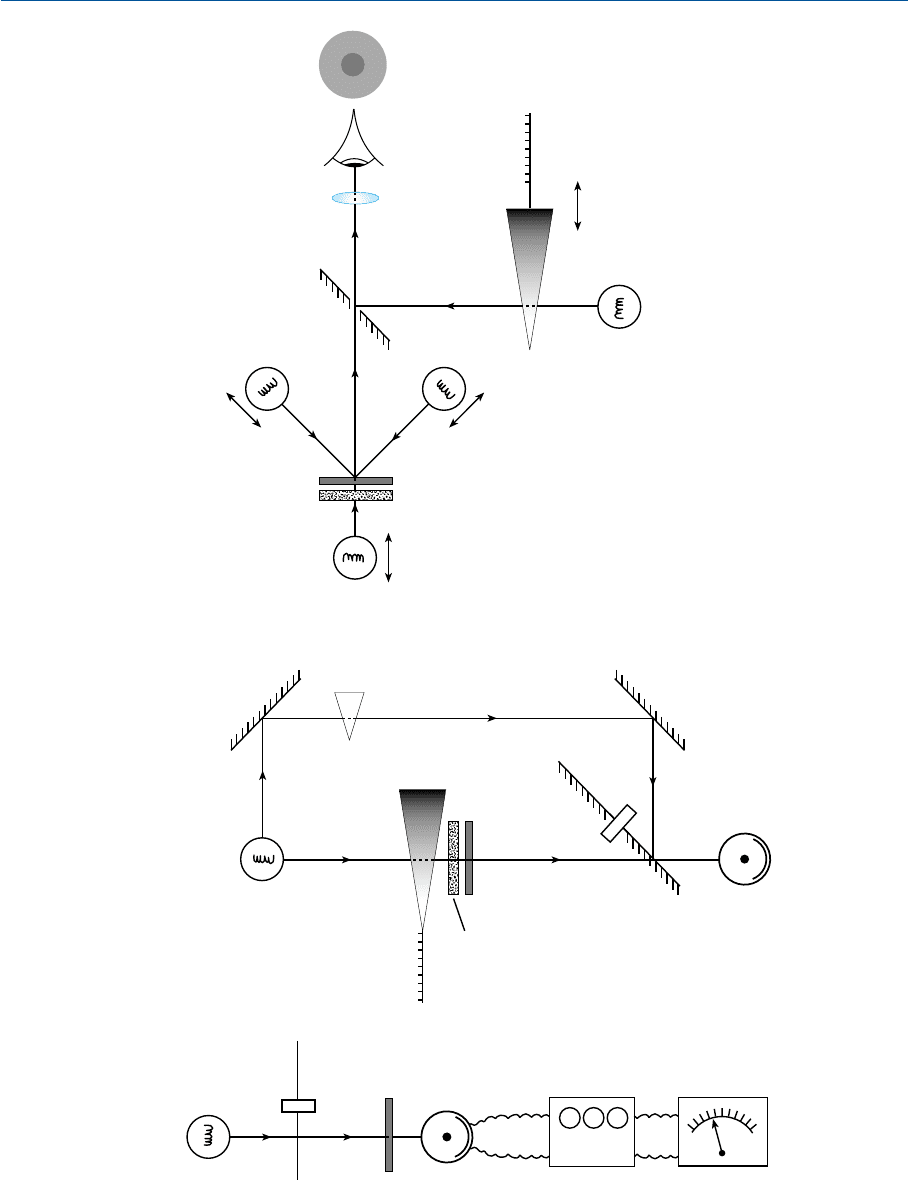

Рис. 14.3 Принципиальне схемы устройства денситометров: (а) — визуальный денситометр;
(b) — денситометр подстановочного типа; (с) — денситометр прямого измерения.
14.13.2 Фотоэлектрические денситометры подстановочного типа
Когда при измерении оптических плотностей в роли «наблюдателя» выступает фо
тоэлектрический датчик (фотоэлемент) — точность таких измерений существенно
выше, чем точность измерений визуальных.
Общая схема фотоэлектрического денситометра показана на рис. 14.3 (b): первый
световой поток идет от лампы сквозь сенситометрический клин, а затем, через изме
ряемый образец — на фотоэлемент; второй световой поток (от той же лампы) идет на
фотоэлемент, проходя вначале через обнуляющий клин (который используется как
для обнуления прибора, так и для уравнивания с оптической плотностью связки
«клин — образец»), а затем через вращающийся зеркальный обтюратор (зеркало
Фуко), периодически отсекающий первый поток.
Когда освещенность фотоэлемента первым потоком отлична от освещенности вто
рым потоком, то, коль скоро обтюратор вращается, текущее отличие освещенностей
фиксируется импульсным сигналом. Когда освещенности фотоэлемента уравнивают
ся — импульсы исчезают. Позиция клина меняется либо вручную, либо при помощи
сервомотора до пропадания импульсного сигнала, после чего оптическая плотность об
разца считывается по разметке клина (Hercock и Sheldrick, 1956; Neale, 1956; Harvey,
1956).
Фотоэлектрические денситометры просты в обращении, работают быстро и дают
высокоточные результаты, однако, безусловно, эти приборы сложнее и дороже денси
тометров визуальных. Точность показаний фотоэлектрических денситометров, также
как и у визуальных приборов, зависит от точности калибровки и постоянства характе
ристик измерительных клиньев.
14.13.3 Фотоэлектрические денситометры прямого измерения
Фотоэлектрический денситометр прямого измерения — это очень простой прибор
(рис. 14.3 [с]), в котором свет лампы подается на фотоэлемент, проходя при этом через
измеряемый образец; выходной сигнал фотоэлемента усиливается и измеряется
вольтметром. Прибор можно дополнить блоком, за счет которого фотоэлемент будет
выдавать постоянный сигнал (постоянный сигнал легче усилить, чем сигнал перемен
ный). Для получения линейной шкалы оптических плотностей (а не коэффициентов
пропускания) нужно, чтобы сам прибор (либо усилитель) логарифмировал выходной
сигнал.
Денситометры прямого измерения весьма практичны в работе с цветными фотомате
риалами, поскольку позволяют выставлять нули для одновременной работы через крас
ный (R), зеленый (G) и синий (B) фильтры, что очень удобно, поскольку дает возмож
ность одновременно регистрировать т.н. зональные оптические плотности, то есть вы
полнять измерение, не сдвигая при этом прибор с измерительной позиции на исследуе
мом материале. (Обнуление также может выполняться через апертуры с вмонтирован
ными в них красным, зеленым и синим фильтрами).
Точность показаний денситометров прямого измерения, к сожалению, зависит от
характеристик усилителя и вольтметра, но безусловным достоинством этих приборов
является возможность одновременного зонального замера (в то время как в приборах,
задействующих клинья, любое легкое отклонение от спектральной равномерности
клина даст при зональных измерениях ощутимый разброс данных).
К фотоэлектрическим денситометрам прямого измерения относится большинство
выпускаемых сегодня промышленных денситометров. Некоторые приборы могут фик
279
ГЛАВА 14 СЕНСИТОМЕТРИЯ И ДЕНСИТОМЕТРИЯ
сировать оба вида оптических плотностей (то есть как на пропускание, так и на отраже
ние), другие сконструированы в расчете только на какойлибо один вид измерений.
14.14 ЗЕРКАЛЬНАЯ И ДИФФУЗНАЯ ОПТИЧЕСКИЕ ПЛОТНОСТИ
НА ПРОПУСКАНИЕ
Оптические плотности чернобелых серебряных фотоматериалов определяются и
поглощающими, и светорассеивающими свойствами серебра, следовательно, значе
ния оптических плотностей при измерении этих материалов будут зависеть как от гео
метрии освещения, так и от геометрии измерения (Powell, 1956). На рис. 14.4 дан ряд
практических ситуаций, иллюстрирующих сказанное.
14.14.1 Зеркальная оптическая плотность
Рис. 14.4 (а) демонстрирует вариант фотоувеличения без какоголибо светорассея
ния: большая часть рассеянного пленкой света не попадет на фотоэлемент прибора, по
этому оптические плотности элементов изображения будут максимально возможны
ми. В этом случае мы говорим о т.н. зеркальных оптических плотностях.
14.14.2 Диффузная оптическая плотность
На рис. 14.4 (b) дана та же ситуация, но с добавлением в оптическую систему фото
увеличителя специального рассеивателя: часть света в этом случае идет сквозь объектив
под разными углами к его оптической оси, и, следовательно, у изображения появляется
паразитная подсветка, снижающая оптические плотности его элементов. Коль скоро до
левое участие подсветки растет по мере роста оптической плотности элементов изобра
жения, внутри проекционного луча не будет ни одного участка с нулевой энергией, и,
следовательно, в изображении не будет ни одного элемента с зеркальной оптической
плотностью. Таким образом, эффект рассеяния не только понижает оптическую плот
ность всех элементов изображения, но также снижает контраст этого изображения. Ре
зультирующая оптическая плотность, т.е. плотность, пониженная паразитной подсвет
кой вследствие светорассеяния, называется диффузной оптической плотностью.
На рис. 14.4 (с) дан вариант просмотра изображения на матовом стекле: коль скоро
светорассеяние аналогично тому, что показано на рис. 14.4 (b), — все оптические плот
ности элементов изображения будут диффузными.
На рис. 14.4 (d) показана ситуация, в которой благодаря источнику направленно
го света можно ожидать, что оптические плотности элементов изображения достиг
нут уровня зеркальных. Однако светоприемником в данном случае выступают либо
фотобумага, либо пленка контактной печати, которые, как мы знаем, переотражают
и рассеивают свет в эмульсионных слоях. То есть фактически результирующие опти
ческие плотности в сиdслучаях будут одними и теми же диффузными оптическими
плотностями.
14.14.3 Двойная диффузная оптическая плотность
Наконец, на рис. 14.4 (e) дан вариант контактной печати при освещении оригиналь
ного изображения рассеянным светом. Коль скоро в данном случае и освещение, и фото
материал — диффузны, результирующие оптические плотности будут чуть выше, чем
280
ГЛАВА 14 СЕНСИТОМЕТРИЯ И ДЕНСИТОМЕТРИЯ
