тельных 24 кадр/с; при этом телевизионные полукадры идут с номинальной частотой

60 полукадр/с. Описанные системы именуются асинхронными (рис. 23.3 [е]) и широко

использовались с видиконовыми и плюмбиконовыми камерами.

23.9 КИНОТЕЛЕДАТЧИК БЕГУЩЕГО ЛУЧА

Альтернативным способом получения трихроматических телевизионных сигналов

с цветной кинопленки является применение т.н. кинотеледатчика бегущего луча (см.

рис. 23.4). В данном случае изображение разбивается на строки до того, как свет прой

дет через пленку, а не после. Немодулированный (т.е. белый по всей поверхности) те

левизионный строчный растр воспроизводится электроннолучевой трубкой, имею

щий очень короткий период послесвечения (однако даже при самых лучших люмино

форах требуется применение схемы его коррекции). Строки растра проецируются на

пленку, после чего световой поток делится на красную, зеленую и синюю компоненты,

экспонирующие три отдельных фотоумножителя. Фотоумножители одновременно

воспроизводят три сигнала, величина которых есть функция от коэффициента пропус

кания по коротковолновой, средневолновой и длинноволновой частям видимого спек

тра в каждой точке изображения.

Очевидным преимуществом устройства является то, что регистрация трихромати

ческих изображений зависит только от времени отклика умножителей и их электрон



ных схем (последние можно изготовить практически идентичными между собой).

571

ГЛАВА 23 КИНОТЕЛЕПРОЕКЦИЯ

ñåê.

0 20 40 60 80 100

ÂÐÅÌß (ìèëëèñåêóíäû)

120 140 160 180

Èçîáðàæåíèå

Òåìíîòà

Ïðîäåðãèâàíèå

Èçîáðàæåíèå

Òåìíîòà

Ïðîäåðãèâàíèå

Èçîáðàæåíèå

Òåìíîòà

Ïðîäåðãèâàíèå

Èçîáðàæåíèå

Òåìíîòà

Ïðîäåðãèâàíèå

Èçîáðàæåíèå

Îáðàòíûé õîä

ïó÷êà

Îáû÷íûé

êèíîïðîåêòîð

Òåëåâèçèîííîå

èçîáðàæåíèå

2:3-Ïðîåêòîð

ñêîðîñòíîãî

ïðîäåðãèâàíèÿ

ïëåíêè

2:3-Ïðîåêòîð

èìïóëüñíîãî

ñâåòà

Àñèíõðîííûé

2:3-ïðîåêòîð

(à)

(b)

(c)

(d)

(e)

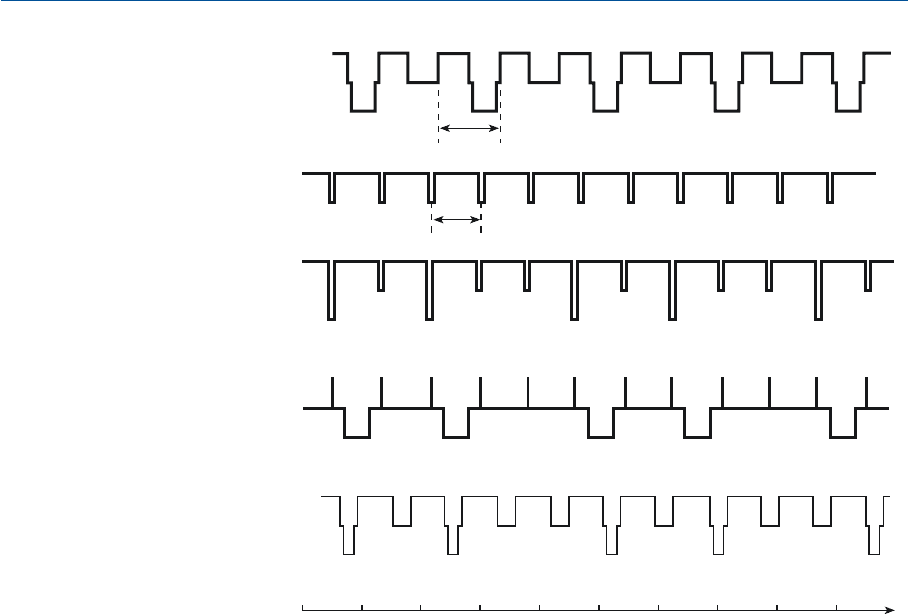

Рис. 23.3 Схематичное представление отношения кинопроекции при 24 кадр./с к телевидион

ному показу при 60 полукадр./с.

Если пленка остается неподвижной на все время сканирования каждого полукад



ра, устройство должно использоваться в связке с проектором быстрого продергива

ния; если пленка движется равномерно, для иммобилизации изображений должны

использоваться специальные устройства (когда частота полукадров в системе состав

ляет 60 Гц должна использоваться аппаратура категории 3:2).

Когда требуется чересстрочная развертка, пленка может двигаться равномерно:

при этом на трубке, лишенной вертикальных аберраций, изображение формируется за

счет единичной линии, а движение самой пленки обеспечивает вертикальный скани

рующий эффект.

Стоит сказать, что необходимость в чересстрочной развертке безусловно усложняет

ситуацию, поэтому обычной практикой является получение пар изображений с час

тично ослабленным строчным растром при непрерывно движущейся пленке. Систе

мы описанного типа широко применялись при частоте 50 полукадр/с.

В первых телекинопроекционных системах данного типа два набора растров полу

чались с одного монорастрового дисплея за счет двух объективов. Однако в дальней

шем требуемые растры стали получать электронным путем на одной и той же

электроннолучевой трубке (Godden, 1975; Journal of the Royal Television Society,

1976; Swinson, 1989). Отметим, что для достижения аналогичных результатов в систе

мах типа 3:2 требуются более сложные конструкции растров (Whitehead, 1965).

Кинотеледатчики бегущего луча также широко применялись при получении теле

сигналов с цветных слайдов. В данном случае, разумеется, не возникало никаких про

блем с продергиванием пленки и/или фиксацией изображения.

Наконец отметим, что наряду с кинотелеоборудованием проекционного типа (см.

раздел 20.9), датчики бегущего луча могут использоваться в связке с четырехсенсор

ными телекамерами. Но главное достоинство такой связки состоит в отсутствии про

блем пространственной приводки (совмещения) трихроматических изображений

(Taylor, 1965).

23.10 КИНОТЕЛЕПРОЕКЦИЯ НА ТВЕРДОТЕЛЬНЫЕ ДАТЧИКИ

Благодаря своей компактности, надежности и простой схеме электропитания твер

дотельные датчики стали в свое время весьма заманчивой альтернативой трубочным

телекамерам или трубкам на основе фотоэлектронных умножителей. Если матрица

твердотельных датчиков в телекамере стандартного широковещательного телевиде

ния должна иметь как минимум 600´575 элементов, то в деле кинотелепроекции мож

но ограничиться линейкой сенсоров, т.е. сенсоров, расположенных в один ряд. Линей

ка много проще в изготовлении и может содержать до двух тысяч элементов.

Свет из щелевой горизонтальной секции кадрового окна фокусируется объективом

на сенсорной линейке, которая затем используется для строчного сканирования, вы

полняемого путем считывания зарядов, индуцированных световой энергией (то есть,

как и во всех остальных приборах с зарядовой связью). Поле сканирования образуется

за счет равномерного движения пленки. Линейки, состоящие из 1024 элементов и из

2048 для широковещательного телевидения и ТВЧ соответственно обеспечивают впол

не адекватное пространственное разрешение.

Отметим, что линейку невозможно изготовить такой, чтобы все ее сенсорные эле

менты обладали одинаковой чувствительностью, поэтому (дабы избежать появления

на изображении паразитных вертикальных полос) т.н. правильную форму волны ста



раются удержать электронным путем.

572

ГЛАВА 23 КИНОТЕЛЕПРОЕКЦИЯ

Двухтрех компонентная чересстрочная развертка реализуется за счет сохранения

всех сигналов с каждого кадра в т.н. кадровом буфере с последующим считыванием ин

формации для телевизионных полукадров (если требуется). Сигналы обычно хранятся

в цифровом виде, благодаря чему без особого труда задается корректная форма волны

(Childs и Sanders, 1978 и 1980; Poetch, 1978).

Наконец отметим, что трихроматические сигналы удобно получать, деля свет на

отдельные коротковолновый, средневолновый и длинноволновый компоненты при

помощи блока дихроичных призм, таких как в свое время применялись в телекаме

рах (см. раздел 20.6) и согласованных, соответственно, с тремя пространственно

идентичными CCDлинейками, расположенными в фокальных плоскостях трех све

товых потоков. Разумеется, линейки должны быть точно приведены друг к другу от

носительно оптического изображения, но их малый пространственный размер здесь

весьма на руку.

23.11 ТЕЛЕКИНОЗАПИСЬ

Когда возникает ситуация обратная описанным выше, т.е. появляется необходи

мость зафиксировать на кинопленке передачу с экрана телевизионного монитора, то

сталкиваются все с теми же проблемами несовпадения частоты кадров с периодом про

дергивания пленки.

23.11.1 Синхронизация

23.11.1.1 Экспозиционная последовательность 2:3

Одним из вариантов решения проблемы синхронизации при телекинозаписи явля

ется обеспечение экспозиционной последовательности 2:3 при частоте кадров

60 кадр/с — это значит, что два телекадра работают 1/30 с, после чего три телекадра

573

ГЛАВА 23 КИНОТЕЛЕПРОЕКЦИЯ

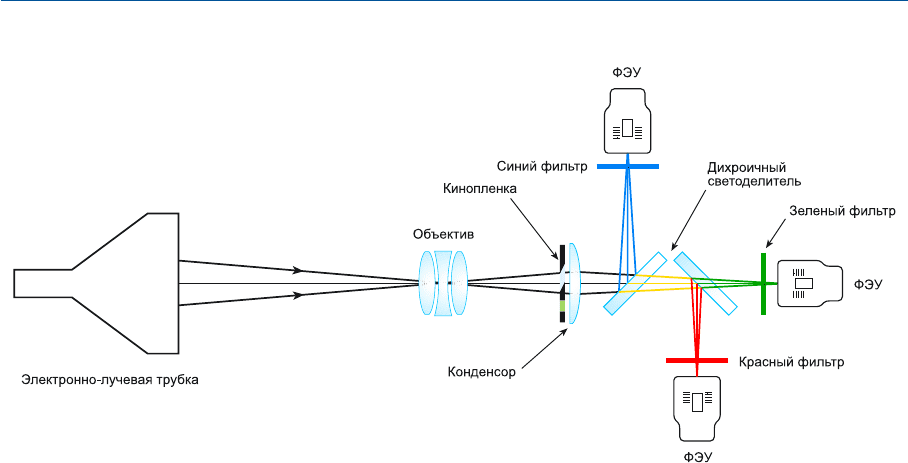

Рис. 23.4 Типичное устройство сканера бегущего луча.

— 1/20 с. Однако, во избежание появления на кинопленке чередующихся изображений

разной визуальной плотности (изза разной экспозиционной выдержки), необходимо опе

ративно управлять уровнем экспозиции.

Проблема продергивания решается либо путем применения камеры скоростного

продергивания (реализуемого, как уже говорилось выше, или за счет механизма пре

рывистого движения, или за счет оптического блока при непрерывном движении),

либо путем применения люминофоров с длинным периодом послесвечения.

В последнем варианте телевизионные сигналы будут оптически «усиленными» на

всем протяжении периода сканирования, что обеспечит равномерную интенсивность

экспозиции по всему полю изображения.

23.11.1.2 Подавленный полукадр

Один из двух (или трех) телевизионных кадров на каждый кинокадр закрывается, а

пленка в этот момент продергивается. Данный метод именуется телекинозаписью с по

давленным полукадром и по критерию четкости дает результаты эквивалентные при

мерно половине исходной четкости или чуть выше (поскольку чересстрочная развертка

сама по себе снижает разрешение, особенно у изображений движущихся объектов).

23.11.1.3 Двойной растр

Еще одним вариантом синхронизации является чересстрочная развертка, реали

зуемая по методу т.н. двойного растра, аналогичного тому, что используется в киноте

лепроекционном оборудовании. Мы знаем, что метод скоростного продергивания не

может применяться с пленками шире 16 мм, но поскольку и 16 мм пленки иногда ока

зываются адекватными задачам телекинозаписи, скоростное продергивание применя

ется весьма широко.

23.11.2 Экспозиция при кинотелезаписи

23.11.2.1 Триноскоп

В контексте разговора об адекватной экспозиции при телекинозаписи также интере

сен триноскоп (см. раздел 21.2), применявшийся в системе Videoprinting (Venis, 1969;

Lisk и Evans, 1973). Плюс к тому, были разработаны системы в которых использовались

трубки с теневой маской и высокой светоотдачей (Lisk и Evans, 1971; Lisk, 1979).

23.11.2.2 Лазерное экспонирование

Еще одним способом повышения мощности экспонирующего света является ис

пользование специальных лазеров, дающих красный, зеленый и синий сканирующие

световые пучки, отклоняемые оптически. Горизонтальное сканирование в этих уст

ройствах осуществлялось с помощью конического спиннера с зеркальными фасетками

и моторным приводом; сканирование по вертикальному направлению обеспечивалось

зеркальцем гальванометра. Световых модуляций добивались за счет специальных

электрооптических устройств на основе кристаллов дигидрофосфата аммония (ADP)

или акустооптических дифракционных ячеек (Beiser, Lavender, McMann и Walker,

1971; Swan, 1974).

574

ГЛАВА 23 КИНОТЕЛЕПРОЕКЦИЯ

23.11.2.3 Экспонирование через фильтры

Если телевизионные сигналы, которые должны быть зафиксированы на киноплен

ке были вначале записаны на магнитную ленту (заурядная ситуация), кинопленка мо

жет последовательно экспонироваться монохромным дисплеем через красный, зеле

ный и синий фильтры путем тройного прогона этой ленты. Данный метод применялся

в системах Vidtronics, разработанных компанией Technicolor (Mulliner, 1969).

23.11.2.4 Имиджтрансформсистемы

Для обеспечения максимально высокой четкости результирующего изображения

используются т.н. имиджтрансформсистемы, в которых путем электроннолучевого

экспонирования в вакууме на чернобелой пленке фиксируются три позитивных сепа

рации, после чего позитивы эти последовательно копируются на цветную негативную

промежуточную пленку. Последняя используется для получения окончательных по

зитивных копий (Comandini и Roth, 1978).

23.11.2.5 Экспонирование электроннолучевой трубкой

Статичные изображения можно зафиксировать на пленку с обычного дисплея (та

кого, в частности, как трубка с теневой маской) и при помощи заурядных фотографи

ческих методов. Экспозиционная выдержка при этом должна быть достаточно длин

ной, захватывающей как минимум два телевизионных полукадра (обычно 1/25 или

1/30 с при центральных затворах и 1/8 с — при фокальных).

Для пленки, сбалансированной по дневному свету и чувствительностью в 64 ASA,

обычно нужна выдержка порядка 1/8 с при диафрагме 2.8, но при этом для оптимиза

ции хроматического баланса обычно требуются цветокоррекционные фильтры (см.

табл. 10.3).

23.12 ЭЛЕКТРОННОЕ УПРАВЛЕНИЕ СИГНАЛАМИ,

ПОЛУЧЕННЫМИ С ЦВЕТНЫХ КИНОПЛЕНОК

Кинофильм, демонстрируемый в темном помещении, воспринимается нами как

динамическое изображение почти абсолютного качества. Но когда этот же фильм, про

шедший через процедуру кинотелепроекции, транслируется по телевидению, качест

во видеоряда заметно снижается. К примеру, если кинокопия имеет легкий паразит

ный сдвиг по цветовому тону, то при кинопоказе в темном помещении сдвиг этот очень

быстро исчезает (за счет хроматической адаптации зрения — Прим. пер.), но при теле

показе этой копии, точнее при ее телепросмотре в помещении с определенным окру

жающим освещением, любое отклонение бросается в глаза. Однако же, управляя отно

сительными амплитудами трихроматических сигналов, выдаваемых кинотелепроек

ционным оборудованием, паразитные хроматические сдвиги легко корректируются.

При недостаточном контроле за обработкой кинопленки, либо при отклонении от

номинальных значений гамма в трихроматических каналах кинотелепроекционного

аппарата, может возникнуть рассогласование по гамма трихроматических воспроиз

водящих изображений. Дефекты такого порядка также можно компенсировать элек

тронным путем. Более того: некоторая электронная манипуляция возможна даже то

гда, когда у киноматериала имеет место разнос дифференциальных гамма на разных

уровнях оптических плотностей (Wood, Sanders и Griffits, 1965).

575

ГЛАВА 23 КИНОТЕЛЕПРОЕКЦИЯ

Стоит сказать также, что возможна организация системы автоматического управ



ления, действующей по ходу передачи фильма, что достигается путем предпросмотра

этого фильма, коррекции сигналов по каждому сюжету, фиксации установок управле

ния за счет записи величин коррекции в конец каждого сюжета и последующем прило

жении этих величин к началу следующего. Процедура реализуется за счет того, что по

ходу фильма срабатывают специальные сигнальные метки, указывающие системе на

период и характер необходимой коррекции. Наряду с этим существуют и т.н. детекто

ры смены сюжетов, посредством которых изменения выявляются автоматически: ре

акция происходит на сильные изменения сигналов, характерные для смены сцен (но

не для изменений в самих сценах) (Kitson, Palmer, Spencer, Sanders и Weston, 1972).

Прочие методы автоматической коррекции сигналов, полученных с цветных кино

пленок, включают в себя применение устройств автоматической регулировки уровня

белой и черной точек, а также устройств позволяющих привести интегральную цвет

ность изображений к серому (Pay, 1970; Pullinger и Reeves, 1970; Marsden, 1978).

Методы повышения качества кинопоказа по телевидению включают в себя также

применение эталонного изображения, скопированного со стандартного негатива и рас

положенного в начале каждой ленты (Knight, 1970; Brown, 1970).

Наконец отметим, что разработаны способы повышения качества черного, анало

гичные применению blackсепарации в полиграфии (см. рис. 26.7), что особенно под

ходит при работе с пленками, экспонированными на очень низких уровнях освещения

(Godden, 1977).

23.13 ЭЛЕКТРОННОЕ МАСКИРОВАНИЕ

23.13.1 Электронное маскирование при кинотелепроекции

Даже тогда, когда хроматический баланс, общие коэффициенты контрастности,

поканальные значения гамма и форма тонрепродукционных кривых кинофильма и

телесистемы идеально совпадают друг с другом, конечный результат кинотелепроек

ции может оказаться неудовлетворительным. Так бывает потому, что и киносистема,

и система телевизионная вносят определенные погрешности в процесс цветовоспроиз

ведения, проявляющие себя, в первую очередь, снижением чистоты цвета воспроизво

димых стимулов. Однако же, несмотря на то, что погрешности эти сами по себе не вы

зывают визуального дискомфорта, их мультипликативный эффект может легко вый

ти за рамки допустимого.

Особо остро проблема проявляет себя тогда, когда в одной и той же передаче присут

ствуют кино и магнитная записи одного и того же сюжета (Corbett, 1969), но при этом

процедура электронной коррекции сигналов, получившая название электронного мас

кирования, может существенно улучшить конечный результат (Burr, 1954; Brewer,

Ladd и Pinney, 1954; Wood и Griffiths, 1966).

Если требуется, чтобы характеры тоновоспроизведения и воспроизведения цветно

стей теле и кинофрагментами передачи были максимально близки друг к другу, нуж

но, чтобы данные, приходящие на вход т.н. операции формирования кода передачи,

были идентичными (см. рис. 23.5).

Когда спектральные чувствительности телекамеры и кинопленки различны, точ

ное копирование невозможно. Поэтому для оптимального маскирования требуются

случайная выборка и взвешивание тестовых стимулов, а также оценка погрешности

их воспроизведения в контексте общего качества репродуцируемого изображения. К

576

ГЛАВА 23 КИНОТЕЛЕПРОЕКЦИЯ

сожалению, выбор, взвешивание и оценка тестовых стимулов могут быть выполнены

лишь приблизительно, и, следовательно, простыми путями можно получить лишь

весьма приблизительные результаты.

Было показано однако (Evans, Hanson и Brewer, 1953), что эффекты изменения

спектральных чувствительностей в цветорепродукционных системах зачастую оказы

ваются весьма незначительными и можно рассчитывать на то, что параметры опти

мального электронного маскирования можно вычислить и без учета разницы в спек

тральных чувствительностях телекамеры и кинопленки. В этом случае результат бу

дет удовлетворительным по всем цветовым стимулам, воспроизводимым на тех уров

нях оптических плотностей, на которых тонопередающая характеристика киномате

риала и межслойные эффекты в нем линейны (в логарифмических осях).

23.13.1.2 Аналитический расчет коэффициентов

Для расчета меры необходимого электронного маскирования нужно знать соотно

шение между параметрами оптического входа кинокамеры и параметрами электрон

ного выхода кинотелепроекционного аппарата. Сие легко выполнимо путем последо

вательного экспонирования каждого из слоев кинопленки на уровнях над и под точкой

среднесерого. Скорость изменения логарифмов

«красного», «зеленого» и «синего»

сигналов в кинотелепроекционном аппарате относительно логарифмов экспозиций

кинопленки можно затем определить либо непосредственно, либо путем денситомет

рии (при условии, что спектральные чувствительности пленки соответствуют пока

577

ГЛАВА 23 КИНОТЕЛЕПРОЕКЦИЯ

ТЕЛЕЗАПИСЬ КИНОЗАПИСЬ

Оригинал Оригинал

Кинопленка

Телекамера Фильмсканер

Видеопленка Электронное маскирование

Кодирование передачи =Равно= Кодирование передачи

Телеприемник Телеприемник

Рис. 23.5 Сравнение последовательности операций при телетрансляции одной и той же про

граммы, записанной на магнитную ленту и на кинопленку.

Логарифмированные величины используются потому, что большинство погрешностей цве



товоспроизведения, корректируемых электронным маскированием, сопряжены с паразитны



ми оптическими плотностями красителей, которые, в свою очередь, примерно пропорцио



нальны их полезным оптическим плотностям.

нальным спектральным чувствительностям кинотелепроекционного аппарата). В ре



зультате получаются девять значений скоростей изменения логарифмов (гамма):

Послойные гамма киноматериала (вход)

Трихроматический ка



нал кинотелепроекци

онного аппарата (вы

ход)

Длинноволновочувст



вительный слой

Средневолновочувстви



тельный слой

Коротковолновочувст



вительный слой

«Красный»

«Зеленый»

«Синий»

Если данный комплект гаммазначений представить в виде матрицы «М», лога

рифмы экспозиций каждого из слоев кинопленки обозначить как o

, o

, а логариф

мы выходных сигналов кинотелепроекционного аппарата как p

, p

, то:

Инвертируя Мматрицу (см. Приложение 1), получим:

-1

Если использовать М

–1

в качестве т.н. маскирующего эквивалента, т.е., получить

тем самым значения маскированных сигналов

-1

то на вход этапа телетрансляции будут поданы точно такие же сигналы, как если бы

оригинальная сцена непосредственно регистрировалась телекамерой (если, конечно, не

обращать внимания на различия в спектральных чувствительностях телекамеры и ки

нопленки, а также нелинейность на концах характеристических кривых последней).

23.13.1.2 Эмпирический подбор коэффициентов

Маскирующий эквивалент (т.е. значения коэффициентов М

–1

) можно определить

не только за счет вычислений, но и эмпирически, путем серии практических тестов:

кинопленка экспонируется так, как показано на рис. 23.6 (а), т.е. чтобы получить во



семь вертикальных стрипов (два серых и шесть хроматических), в которых каждый

578

ГЛАВА 23 КИНОТЕЛЕПРОЕКЦИЯ

слой имеет два варианта экспозиции — Е

и Е

— представляющих определенное при



ращение над и под среднесерым. Значения масок затем выбираются так, чтобы вели

чины трихроматических сигналов, посылаемых на электроннолучевую трубку (рис.

23.6 [b]), подходили к одному из уровней, выдаваемых серыми стрипами; девять зна

чений гамма электронных масок в этом случае будут пропорциональны соответствую

щим значениям матрицы М

–1

. Отметим, что при правильном подборе общей гамма сис

темы (за счет управления уровнями белой и черной точек электроннолучевой трубки)

значения масок могут достичь точных значений коэффициентов матрицы М

–1

. Таким

образом корректное маскирование достигается без визуальной подгонки коэффициен

тов или калибровки механизма электронного маскирования (Hunt, 1978).

23.13.1.3 Коррекция коэффициентов

Отметим наконец, что на практике различные системные нелинейности могут не

позволить выполнить корректное маскирование на всех уровнях одновременно, и мо

жет потребоваться некий компромисс. Плюс к тому, изза того, что спектральная чув

ствительность длинноволновочувствительного слоя кинопленок несколько сдвинута в

дальний «красный» конец спектра (рис. 4.3), иногда возникает необходимость в кор

ректировке коэффициентов М

–1

. Поэтому на практике часто применяется понижен

ный уровень маскирования (Staes, 1977).

23.13.2 Электронное маскирование при телекинотелепроекции

Электронное маскирование может применяться для улучшения результатов транс

ляции телепередач, записанных на цветную кинопленку. Понятно, что в идеале изо

бражение на экране приемника должно выглядеть точно таким же, как если бы пере

дача велась по прямой телецепочке, т.е. без участия кинопленки в этом процессе. Сле

довательно на вход этапа кодирования передачи при телекинотелепроекции (рис.

23.7) должны подаваться те же сигналы, что и при прямом телевещании. Поскольку и

в случае прямого телевещания, и в случае телекинозаписи сцена фиксируется телека

мерой, проблема сводится к «извлечению» трихроматических телесигналов из теле

кинозаписи. В данном случае точное равенство сигналов на входе операции кодирова

ния возможно по крайней мере теоретически.

Если между экспонирующим экранным изображением и спектральными чувстви

тельностями слоев кинопленки не возникает перекрестных помех (иными словами,

если свет красного люминофора, модулированный сигналами только «красного» ка

нала телекамеры, воздействует исключительно на красночувствительный слой кино

пленки [и аналогично по другим слоям]), то требуемые характеристики электронного

маскирования выбираются по точно такому же принципу, что был описан выше. Лю

бые погрешности в этом случае будут возникать только на нелинейных участках ха

рактеристических кривых кинопленок (включая межслойные эффекты).

Когда же имеются ощутимые перекрестные помехи, то после логарифмической ли

неаризации сигналов, помехи эти компенсируются работой схемы электронного мат

рицирования (см. раздел 19.12). Когда сие невозможно, эффекты перекрестных помех

гасят электронным маскированием на стадии экспонирования кинопленки, исполь

зуя при этом такие световые потоки, спектральные распределения которых эквива

лентны спектральному распределению света люминофоров экспонирующей электрон

нолучевой трубки (но не применяя при этом фильтров, экспозиционно изолирующих

светочувствительные слои киноматериала).

579

ГЛАВА 23 КИНОТЕЛЕПРОЕКЦИЯ

Важно отметить, что электронное маскирование защищает от перекрестных помех

лишь отчасти, поскольку помехи эти ведут не к изменению коэффициентов контраст

ности слоев, но к их дополнительному экспонированию (т.н. логарифмический экспози

ционный сдвиг). То есть, электронное маскирование позволяет выполнять прецизион

ную коррекцию изменений поканальных гамма, но лишь приблизительную коррек

цию экспозиционных сдвигов.

23.14 ОБЩИЕ ТРАНСФЕРНЫЕ ХАРАКТЕРИСТИКИ

Отношение величины записанного сигнала к величине сигнала от экспонирующего

(оптического) изображения часто называют трансферной характеристикой системы.

Графики изменения этих величин удобно и практично вычерчивать в логарифмиче

ских осях, поскольку тангенс угла наклона такого графика будет являть собой ее об

щую гамма.

Трансферная характеристика типичной телевизионной системы слагается из ин

дивидуальных трансферных характеристик объектива, сенсоров камеры, кода пере



580

ГЛАВА 23 КИНОТЕЛЕПРОЕКЦИЯ

«Êðàñíûé»

ñèãíàë

«Çåëåíûé»

ñèãíàë

«Ñèíèé»

ñèãíàë

Ñâåòëî-ñåðûé

Æåëòûé

Ãîëóáîé

Çåëåíûé

Ïóðïóðíûé

Êðàñíûé

Ñèíèé

Òåìíî-ñåðûé

Ýêñïîçèöèè êèíîïëåíêè

Ñâå÷åíèå ýëåêòðîííî-ëó÷åâîé òðóáêè

Êðàñíî÷óâñòâ.

ñëîÿ

Çåëåíî÷óâñòâ.

ñëîÿ

Ñèíå÷óâñòâ.

ñëîÿ

(b)

(à)

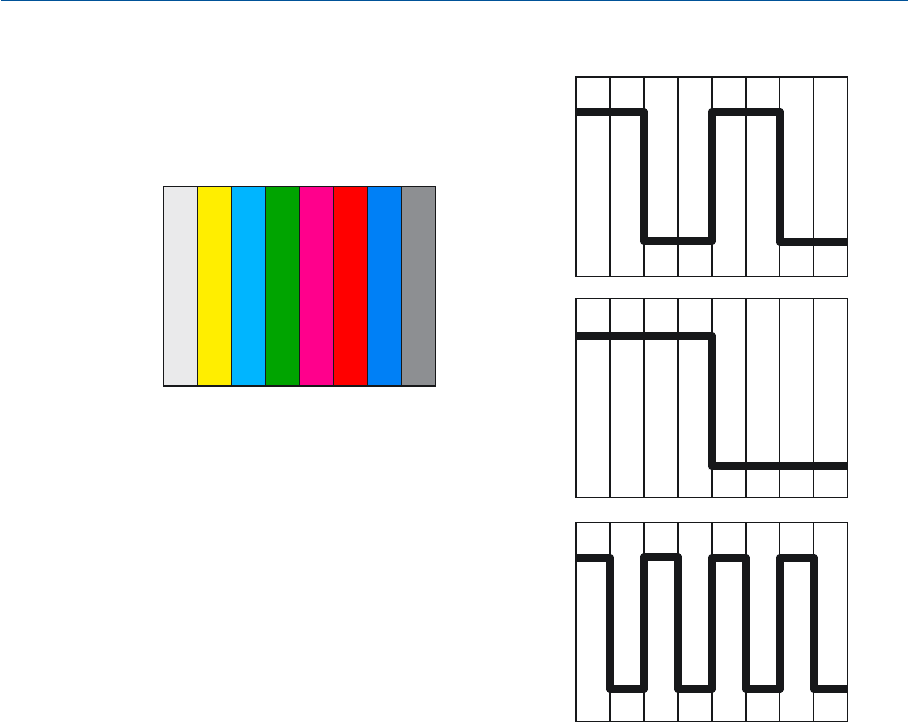

Рис. 23.6 (а) — паттерн, экспонирующий тестпленку при эмпирическом определении парамет

ров элекронного маскрирования; (b) — визуализация этого паттерна электронноголучевой

трубкой при правильном подборе параметров электроного маскирования.
