12ти (у 50 герцовых), каждая спиральная дорожка должна была нести в себе тот же

объем информации, что и с четырех (или пяти) дорожек четырехголовочной системы.

Если окружность спирали достаточно велика, т.н. плотность записи на дорожку

можно понизить, упростив тем самым технологию изготовления головки. Плюс к

тому, чем меньше наклон дорожек, то есть, чем меньше угол между дорожкой и краем

ленты, тем больше может быть скорость движения ленты, что позволяет уйти от пара

зитного перехлеста соседних дорожек.

Альтернативой технологии одноголовочных систем явилось применение системы

двухголовочной, ограничивавшей оборот ленты половиной длины окружности голов

ки (см. рис. 24.3 [b]). В данном случае каждая дорожка попрежнему соответствовала

одному полукадру, но, несмотря на то, что приходилось конструкционно согласовы

вать работу двух головок, конфигурация ленты оказывалась намного удобней (благо

даря чему двухголовочные системы очень популярны).

Одним из очевидных преимуществ систем спиральной развертки являлось то, что

при неподвижной ленте удавалось воспроизвести статичное изображение с двух сосед

них дорожек, однако плавное движение от одной дорожки к другой снижает его каче

ство особенно в срединных строках.

В таблице 24.1 даны форматы видеозаписи, применявшиеся в высококачественном

591

ГЛАВА 24 ВИДЕОНОСИТЕЛИ

ТАБЛИЦА 24. Форматы высококачественной видеозаписи

Система Ширина

ленты

Количество

головок

Скорость

протягивания

пленки

Расположение

дорожек

Прим.

Ampex 2 дюйма 4 15 дюйм/с

(38 см/с )

Поперечное

Разработана для

высококачественного

телевещания

7,5 дюйм/с

(19 см/с)

International Video

Corporation

2 дюйма 2 8 дюйм/с

(20,3 см/с )

Спиральное

Разработана для

высококачественного

телевещания

International Video

Corporation

1 дюйм 1 6,73 дюйм/с

(17,1 см/с )

Спиральное

Victor Company of

Japan and Matsushita

3/4

дюйма

2 3,75 дюйм/с

(9,53 см/с )

Спиральное

Sony Umatic 3/4

дюйма

2 3,75 дюйм/с

9,53 см/с

Спиральное

телевизионном вещании, а также полупрофессиональные и промышленные форматы,

использовавшие ленту шириной 3/4 дюйма (Reynolds, 1970; Sawagaki, Yagi, Iwasaki,

Inada и Tamaoki, 1960; Millard, Guisinger и Roizen, 1972; Ross, 1974). Отметим, что в

бытовых аппаратах, с целью их максимального удешевления, широко применялась

лента в 1/2 дюйма.

24.3.1 VHS

По завершении периода острой конкуренции между системами Sony Beta, Philips

V2000 и VHS (Video Home System), разработанной Matsushita

и Victor Company of

Japan

(JVC), последняя была повсеместно принята как система, предназначенная для

домашней видеозаписи и воспроизведения.

592

ГЛАВА 24 ВИДЕОНОСИТЕЛИ

Рис. 24.3 Спиральная развертка при записи на магнитную ленту: (а) — при одной головке; (b)

— при двух головках.

Àóäèî äîðîæêà

Àóäèî çàùèòíàÿ ïîëîñêà

Âèäåî äîðîæêà

Âèäåî çàùèòíàÿ ïîëîñêà

Êîíòðîëüíàÿ äîðîæêà

Рис. 24.4 Типичной расположение дорожек в системах спиральной развертки.

Matsushita Electric Industrial Co., Ltd. — японская компания, один из крупнейших в мире

производителей бытовой электроники. Штабквартира — в г. Кадома префектуры Осака (Япо

ния). Основана в 1918. В компанию входит 638 предприятий. — Прим. пер.

JVC (Victor Company of Japan, Limited) — японская компания, производитель бытовой ви



деотехники. Штабквартира — в Иокогаме. Основана в 1927 году. C середины 60х годов кон



трольный пакет принадлежит компании Matsushita (владельцу торговой марки Panasonic). —

Прим. пер.

VHS использовала спиральную развертку и две головки. Магнитная лента была за



ключена в кассету, благодаря чему легко загружалась в видеомагнитофон (и также лег

ко выгружалась из него). Плюс к тому, пленка была надежно защищена от механиче

ских повреждений, но при этом недоступна пользователю. Система в целом справлялась

с воспроизведением статичных изображений и неплохо воспроизводила движение на

перемотке.

VHS и ее компактверсия VHSC (C — compact) оказались вполне применимыми в

камкордерах (см. раздел 20.14), однако стремление к еще большей компактности при

вело в свое время к появлению и массовому распространению 8 мм формата, размер

кассет которого почти такой же как и у аудиокассет.

Спустя время для повышения качества VHSизображений была разработана

hibandверсия

всех трех форматов (поименованных, соответственно, как: SVHS,

SVHSC (S — super) и Hi8), в которой применялась лента повышенного качества, а за

пись яркостного сигнала и цветоразностных сигналов велась раздельно. Hiband

системы давали до 400 горизонтальных полос (против 200 у VHS). Все SVHSкам

кордеры могли воспроизводить собственную запись на телеприемниках «своей» систе

мы, но чтобы реализовать все преимущества hibandзаписи требовался телеприемник

с SVideoвходом.

Время записи на одной кассете у всех систем достигало 4 часов (и несколько меньше

у систем VHSС и SVHSС).

Звук в описанных системах записывался поразному, в разных форматах, и, даже в

рамках одной системы, разные модели камкордеров могли использовать разные вари

анты звукозаписи.

24.4 ВИДЕОДИСКИ

Успехи массовой дисковой звукозаписи подтолкнули исследователей к разработке

видеодисков: в самом деле, диск дает возможность в любой момент получить незамед

лительный доступ к отснятому материалу, тогда как поиск нужного места на ленте

требовал ее перемотки, подчас длительной. Иными словами, быстрота доступа к ин

формации — важнейшее преимущество дисков.

Одно время выпускались диски с магнитным покрытием с обеих сторон: запись ве

лась по тем же принципам, что и на магнитную ленту, но применялись также и иные

методы.

Для разных целей использовались диски разного диаметра: от 12 до 2 дюймов.

Нетрудно догадаться, что в контексте видеозаписи основной технической пробле

мой являлась разработка технологии сохранения гораздо большего количества инфор

мации, чем того требовала аудиотехнология.

Как было показано в разделе 24.2, для записи сигналов с максимальными частота

ми порядка 15 кГц необходимо обеспечить 15000 т.н. опросов в секунду, при этом чтобы

зафиксировать 1000 сигналов, различимых по амплитуде, требуется 10 бит информа

ции (2

= 1024). Таким образом, максимальный требуемый битрейт аудиозаписи со

ставляет всего лишь 15000´10 — то есть 0.15 Мбит/с.

При видеозаписи топовые частоты составляют порядка 5 МГц, что требует обеспе

чения 5´10

опросов в секунду. Для обеспечения 256 тональных градаций разрядность

593

ГЛАВА 24 ВИДЕОНОСИТЕЛИ

«Hiband» в данном контексте означает «широкополосный». — Прим. пер.

кодирования должна составлять 8 бит (2

= 256), то есть, требуемый битрейт достигает

5´10

´8 = 40 Мбит/с, что в 270 раз больше, чем при звукозаписи.

Стандартная граммофонная запись со скоростью 33.3 об/мин вмещала

5000 бит/мм

(в сравнении с 1000 бит/мм

у магнитной записи), тогда как видеозапись

на диски требовала информационной емкости порядка 1.3 млн. бит/мм

; однако даже

половинное ее значение оказывалось вполне адекватным, если уровень качества был

несколько ниже типичного уровня качества изображений в широковещательном теле

видении (что вполне приемлемо для дисковой видеозаписи).

24.5 TELDECIСИСТЕМА

В системе Teldec (совместная разработка немецкой компанией A.E.G. Telefunken и

британской компании Decca), зафиксированный сигнал представлял собой колебание

глубины специальной винтовой канавки, составлявшее порядка ±0.5 mm (Gilbert,

1970; Dickopp, 1971; Redlich, 1971). Трихроматические сигналы записывались по оче

реди на последовательных строках (Bruch, 1967; Bruch, 1972).

24.6 КАНАВОЧНЫЕ ДИСКИ

Диски, совместно разработанные американской компанией RCA и японскими ком

паниями JVC и Matsushita, несли на себе видеоинформацию, записанную также в виде

колебаний глубины винтовой канавки. Одна из наиболее популярных версий такой

системы именовалась Selectavision.

24.7 ЛАЗЕРНЫЕ ДИСКИ

24.7.1 Laservision

Особо малый диаметр сечения лазерного луча позволил использовать последний

для сверхплотной записи видеоинформации (и, разумеется, для ее считывания). В сис

теме Laservision, разработанной голландским филиалом компании Philips (поздней

шие версии — плод совместных разработок Philips и MCA [США]), вначале записывал

ся специальный мастердиск. Сигналы, несущие видеоинформацию, модулировали

интенсивность лазерного луча, сфокусированного на фотопластине и вращавшегося

по спиральной траектории. Амплитуда сигналов была «подрезана» примерно до трети

от обычного максимума. Вариации частоты импульсного сигнала несли яркостную

информацию, а вариации длины импульсов — цветоразностную (рис. 24.5).

На следующем технологическом этапе фотозапись протравливалась, и в мастер

диске образовывалась серия ямок. Затем с мастердиска изготавливалось никелевое

клише, которое, в свою очередь прессовало собственно пластиковые аудио диски.

Диски вращались со скоростями либо 1500 об/мин (у 50 герцовых систем), либо

1800 об/мин (у 60 герцовых), давая одно полное телевизионное изображение (два полу

кадра) на оборот. При этом стоит отметить, что низкие скорости могли использоваться

и для увеличения времени проигрывания.

Длина ямок на мастердиске варьировала от 0.6 до 0.4 mm, ширина была порядка

0.7 mm, а глубина — 1 mm. Яркостный сигнал, ширина полосы которого составляла по

рядка 4.75 МГц, модулировался по частоте; цветоразностные сигналы, а также звуко

вой сигнал, ширина полос которых составляла около 1 МГц у цветоразностных и 0.25

594

ГЛАВА 24 ВИДЕОНОСИТЕЛИ

МГц у аудиосигналов — по амплитуде. Яркостный сигнал занимал полосу высших

частот, звуковой сигнал — низших. При этом технология перенасыщения полосы не

применялась (Kramer и Compaan, 1974).

Воспроизведение изображений с диска осуществлялось с помощью другого лазера,

луч которого фокусировался на спиральной дорожке копии. Свет, отраженный от дис

ка и модулированный дифракцией в ямках, падал на фотоэлемент, выдававший тре

буемые электрические сигналы.

Для того, чтобы обеспечить время проигрывания одного диска порядка 30 мин, шаг

между соседними витками спиральной дорожки был доведен до 2 mm, что потребовало

прецизионной фокусировки лазерного луча на дорожке диска. Последнее достига

лось: по вертикальному направлению — за счет сервопривода к объективу микроскопа

(фокусирующего лазерный луч); по радиальному — за счет специальных сервозеркал,

595

ГЛАВА 24 ВИДЕОНОСИТЕЛИ

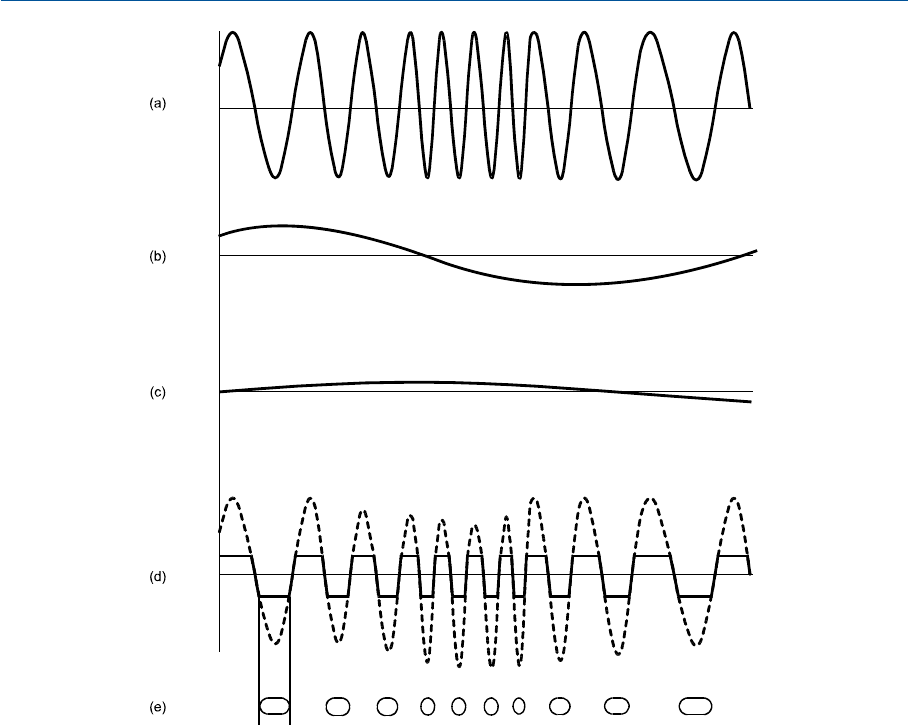

Рис. 24.5 Метод записи сигналов в системе «Philips Laser disc».

(а) Частотномодулированный яркостный сигнал;

(b) Амплитудномодулированные цветоразностные сигналы;

(с) Амплитудномодулированный аудио сигнал.

(d) Объединенный сигнал с урезанной амплитудой, дающий импульсы, частота которых несет

информацию о яркости стимулов, а длина — об их цветности, а также стимулах звуковых.

(е) Паттерн кодирующих ямок.

получавших сигналы от двух дополнительных световых точек (одной, смещенной впе



ред, другой — слегка назад от центра диска).

Главным недостатком Laservision (равно как и систем Teldec и Selectavision, обсуж

давшихся выше) являлось то, что они могли использоваться только с целью воспроиз

ведения и не были способны записывать материал из телеэфира или с помощью видео

камер (именно по этой причине были весьма популярны пишущие видеомагнитофо

ны, т.е. способные не только к воспроизведению, но и к записи). Однако же, система

Laservision была повсеместно принята в качестве стандарта высококачественной дол

гоиграющей аудиозаписи на компактдиски (CD).

Со временем диаметр компактдиска уменьшился с 12 дюймов до 4.75 дюйма

(120 мм); время проигрывания нецифровой аудиозаписи при этом составило 72 мин.

Стоит сказать, что компактдиски могут использоваться для хранения любой инфор

мации, представленной в цифровой форме и, разумеется, до самого недавнего времени в

качестве носителей информации они находили широчайшее применение в компьютер

ной технике. Такие диски получили название CDROM (Compact Disk ReadOnly

Memory), что значит «компактдиск, предназначенный только для чтения» (или CDR —

Constant Density Recording — «диск для записи данных с постоянной плотностью»).

Понятно, что CD можно изготовить интерактивным, и в этом случае он будет име

новаться CDI (Compact Disc Interactive).

CDROM и CDIдиски могут использоваться для хранения текстов, фотографий,

кинофильмов и звуковых дорожек.

24.7.2 DVDIдиски

Следующим этапом в эволюции компактдисков явилось появление DVDформата,

что означает: Digital Versatile Disks — формат цифровых многофункциональных дис

ков, емкость которых, благодаря меньшему диаметру ямок и более плотной паковке

последних, в семь раз превысила емкость обычных компактдисков.

В своем простейшем виде — т.н. SSSLварианте (Single Sided Single Layer — одно

сторонний диск с одним слоем), DVDдиск представляет собой «бутерброд» из двух

пластиковых субдисков толщиной 0.6 мм каждый. Субдиски имеют разную химиче

скую структуру и плотно склеены вместе. Первый субдиск несет на себе информацию,

закодированную в виде ямок и покрыт тончайшим слоем алюминиевого напыления.

Поверх напыления располагается второй субдиск.

Второй вариант DVDдисков — DSSL (Double Sided Single Layer — двухсторонний

диск с одним слоем). В данном случае второй диск тоже покрыт алюминизированными

ямками, несущими информацию. Для того, чтобы прочитать последнюю, диск нужно

перевернуть.

Третий вариант — SSDL (Single Sided Dual Layer — односторонний диск с двумя

слоями). Запись и воспроизведение ведется на одной стороне за счет применения полу

прозрачного слоя золота или силикона (вместо алюминия).

Четвертый вариант — DSDL (Double Sided Dual Layer — двухсторонний диск с дву

596

ГЛАВА 24 ВИДЕОНОСИТЕЛИ

Формат лазерных дисков, предназначенных для хранения на одном диске интегрирован



ных данных (например, движущегося видео, аудио и отдельных изображений), разработан



ный компанией Philips в 1988 г. Совместим с форматом High Sierra, но с дополнениями. Моди



фикация  CDI Bridge. — Прим. пер.

мя слоями) задействует как полупрозрачный, так и алюминиевый тип записи, благода



ря чему при двухстороннем использовании емкость растет вдвое в сравнении с SSDL.

Пятый вариант — DSML (Double Sided Mixed Layer — двухсторонний диск с ком

бинированными слоями) задействует три потока записи: два ведутся на одном носите

ле, один — на другом.

DVDдиски бывают двух диаметров: 80 мм и 120 мм. Полезная информационная

емкость 80 миллиметрового SSSLдиска составляет 1.46 гигабайта

(класс DVD1). Ем

кость 120 мм диска DSDL составляет 17.08 гигабайт (класс DVD18). За счет примене

ния т.н. MPEGкомпрессии сигналов (см. разделы 19.16 и 30.10) каждый слой

DVDдиска способен нести видеосигналы на 2 часа проигрывания.

Наконец отметим, что когда в слои некоторых дисков (получивших названия

CDRW и DVDRW)

вводятся полимерные органические красители или материалы с

фазовым переходом (т.е. переходящие из кристаллической формы в аморфную при на

гревании), диски эти позволяют не только записывать информацию, но стирать запи

санное и вновь записывать.

24.8 PHOTO CD

Технологией, прицельно ориентированной на хранение информации, полученной

с высококачественных фотоизображений, явилась совместная разработка компаний

Kodak и Philips, получившая название PhotoCD.

Очевидно, что фиксация изображения оригинальной сцены на цветной фотоплен

ке — это самый простой способ получить в дальнейшем высококачественную цветную

фотографию. Однако запись информации об изображении на диск в виде цифровых

электронных сигналов — это возможность гибкого электронного управления этим изо

бражением. Сам по себе фотоматериал, выбранный для регистрации сцены, годен

лишь к производству отпечатков на фотобумаге (или, в случае слайда — проекции на

экран). Но если кадр стандартного 35 мм слайда (или негатива) был оцифрован с разре

шением 3072´2048 пикселей, то можно быть уверенным, что информация с этого кад

ра будет перенесена на диск без заметных потерь.

По каждому пикселу изображения может быть зафиксировано 256 (= 2

— 8 бит)

уровней трихроматических сигналов на каждый RGBканал системы. Объем инфор

мации на каждый кадр составляет 3072´2048´3 — более 18 мегабайт. Отметим также,

что в отношении каждого оцифрованного изображения могут быть выполнены автома

тические учет условий освещения, типа пленки, установок производителя, а также

коррекция экспозиционных отклонений.

Если 18 мегабайт информации по каждому кадру пишутся на диск без изменений,

то на одном диске умещаются данные лишь о 34 кадрах (и при этом требуется сравни

тельно долгое время для считывания информации). Чтобы уйти от этих ограничений,

перед записью на Photo CD проводятся следующие мероприятия:

1. Трихроматические (RGB) сигналы после гамма предыскажения конвертируются в

яркостный и цветоразностные сигналы, которые в лексике Photo CDсистемы звучат

как YCC: luma (Y) и chroma (C

иC

597

ГЛАВА 24 ВИДЕОНОСИТЕЛИ

Гигабайт — это 10

байт; байт — 8 бит.

По разным данным аббревиатура RW означает либо «ReadWrite» — «чтениезапись», либо

«rewritable» — перезаписываемый. — Прим. пер.

2. Цветоразностные сигналы подвергаются субсэмплингу по вертикальному и гори



зонтальному направлениям, в результате чего требования к объему дискового про

странства снижаются вдвое.

3. Сигналы разбиваются на пять составляющих, благодаря чему изображение может

быть считано с диска в пяти вариантах разрешения.

24.8.1 Эталонное устройство ввода

Поскольку изначально предполагалось, что Photo CDдиски могут использоваться

с разными регистрирующими материалами и разными системами визуализации, сис

тема кодирования сигналов разрабатывалась как аппаратнонезависимая (см. раздел

33.13). Однако, поскольку большинство оцифрованных изображений какоето время

рассматриваются на экранах мониторов, в частности, экранах электроннолучевых

трубок, т.н. эталонные значения цветностей кардинальных стимулов должны соот

ветствовать действующим телевизионным стандартам (спецификация CCIR

6011 и

709). Плюс к тому, необходимо определить эталонную белую точку системы, в качест

ве которой была принята цветность стандартного осветителя CIE D

Система, удовлетворяющая перечисленным выше требованиям, позволяет специ

фицировать т.н. эталонное устройство ввода изображений — устройство, спектраль

ные чувствительности которого идентичны трихроматическим кривым Стандартного

наблюдателя по любой выбранной тройке эталонных кардинальных стимулов, но нор

мированных при этом так, что равновеликие значения трихроматических сигналов

индуцируют воспроизведение стимула с цветностью D

осветителя. Данный принцип

ведет к тому, что изображение сцены (освещенной D

осветителем и зафиксированной

эталонным устройством), воспроизведенное дисплеем с эталонными кардинальными

стимулами (цветности которых нормированы на цветность D

), будет представлять со

бой колориметрическую копию сцены (при условии, что общая гамма системы равна

единице и что все стимулы сцены не выходят за пределы цветового охвата эталонных

кардиналов).

Отметим, что описанные условия, будучи образцовыми, в реальной практике не

встречаются, но при этом почти всегда можно выполнить определенную коррекцию

отклонений, к примеру: когда спектральные чувствительности устройства ввода соот

ветствуют иному, не эталонному, набору трихроматических кривых Стандартного на

блюдателя или когда цветности кардинальных стимулов отличны от эталонных —

полная коррекция возможна за счет соответствующего матрицирования трихромати

ческих сигналов.

Однако поскольку общая гамма телевизионных систем, как правило, не равна еди

нице (см. раздел 19.13), а D

недоступен в качестве фактического осветителе, — одним

из путей имитации эталонного устройства ввода является фотопленка со слоями, спек

598

ГЛАВА 24 ВИДЕОНОСИТЕЛИ

Четырехкратная редукция информации по обоим направлениям, применяемая в телевизи

онных системах PAL и SECAM, не дает идеальных результатов, поскольку гаммакоррекция

ведет к тому, что часть яркостной информации передается по цветоразностным каналам — см.

раздел 19.13

Изображение, разрешение которого подходит широкому телевещанию, считывается менее

чем за четыре секунды.

Comite Consultatif International de la Radiodiffusion — Международный консультативный

комитет по радиовещанию, МККР. — Прим. пер.

тральная чувствительность которых идентична набору полностью положительных

трихроматических кривых Стандартного наблюдателя (таких как спектрально заост

ренные кривые, показанные на рис. 19.10 [а]).

Работе устройства отображения требуется матрицирование линеаризованных сиг

налов, и при этом т.н. внегамутные стимулы сцены (т.е. колориметрические коорди

наты которых лежат вне колориметрического охвата этого устройства) воспроизводят

ся некорректно. Однако же такая фотопленка позволяет уйти от проблем «метамериз

ма»: все стимулы, которые в сцене оказывают одинаковое воздействие на зрительную

систему (т.е. являются метамерными), воспроизводятся по данному критерию одина

ковыми, а большинство стимулов, которые оказывают разное воздействие — разны

ми. Более того, широкополосные трихроматические кривые Стандартного наблюдате

ля (рис. 9.7 [b]) обеспечивают бо\льшую фотометрическую яркость воспроизводимых

стимулов, нежели традиционные спектральнозаостренные кривые.

Чтобы получить значения эталонных трихроматических сигналов необходима сле

дующая процедура: изображение на пленке сканируется с использованием красного,

зеленого и синего фильтров. Затем сигналы сканера логарифмируются (см.раздел

14.16) с целью получения значений интегральных оптических плотностей, из кото

рых вычисляют аналитические оптические плотности (см. раздел 14.20). На следую

щем этапе устраняют влияние межслойных эффектов (см. раздел 15.5) и по каждому

слою фотоматериала вводят поправку на соотношение «оптическая плотность/лога

рифм экспозиции». Затем выполняется антилогарифмирование значений. Наконец,

полученные величины матрицируются, дабы была возможность воспользоваться пол

ностью положительными трихроматическими кривыми Стандартного наблюдателя

вместо тех, что соответствуют эталонным кардиналам.

Когда коррекции отсканированного изображения не предполагается и необходимо

получить лишь колориметрическую копию оригинала, то в процессе сканирования

оригинал этот должен освещаться D

(или любым другим специфицированным осве

тителем), спектральные чувствительности сканера должны быть идентичными

какомулибо набору трихроматических кривых Стандартного наблюдателя или их ли

нейной комбинации (условие Лютера —Айвса), а для приведения последних к эталон

ным кардиналам, фактические аппаратные сигналы сканера — матрицированы.

Процедуры, описанные в последних двух абзацах весьма трудно осуществимы и не

обходимость в них возникает лишь тогда, когда требуется полная аппаратная незави

симость.

Наконец отметим, что Photo CDсистема допускает практически любой способ

оцифровки фотоматериала и любой способ обработки полученных сигналов.

Разговор об относительных преимуществах применения соответствующего набора

трихроматических кривых Стандартного наблюдателя (или комплекта красного, зе

леного и синего фильтров) для коррекции спектральных чувствительностей сканера

см. в разделе 29.18.

24.8.2 ГаммаIкоррекция

Мы знаем, что поскольку гамма телеприемников существенно больше единицы

(раздел 19.13), сигналы, идущие в телеэфир, подвергаются гаммапредыскажению. В

системе PhotoCD трихроматические сигналы тоже подвергаются предыскажению и

тем же путем. Если непредыскаженные сигналы обозначить как E

, E

и E

,а

гаммапредыскаженные сигналы как

, то зависимости окажутся следую



щими:

599

ГЛАВА 24 ВИДЕОНОСИТЕЛИ

При E

, E

³ 0.018

0.45

1099 099

1099

0.45

-099.

При E

, E

£ –0.018

=- +

1099 099

045

99 0 99

045

При –0.018 < E

, E

< 0.018

Отметим, что величины иногда оказываются отрицательными, поскольку в три

хроматических кривых Стандартного наблюдателя имеют место отрицательные зна

чения.

Гаммапредыскаженные сигналы используются для получения сигналов

YCCформата:

YE E EE

0299 0587 0114

0299 0587

...

RGBY

EEEE

CEEE

GBBY

RGB

0 886

0 701 0 587 0114

...

Сигналы визуализации вычисляются затем по уравнениям:

()

EEEE

RYRY

GYGY

0114 0 587..

()()()

[]

()

EEE

EEEE

YBY

BYBY

0299 0587..

Обратим внимание на то, что сигналы эти те же самые, что используются в телеви

зионных системах PAL и SECAM (см. гл. 22).

24.8.3 Форматы изображений

Изображения, хранящиеся на Photo CDдисках, могут быть загружены в память

компьютера в трех возможных форматах: 24битном RGB, 24битном YCC и 8битном

Grayscale.

600

ГЛАВА 24 ВИДЕОНОСИТЕЛИ
