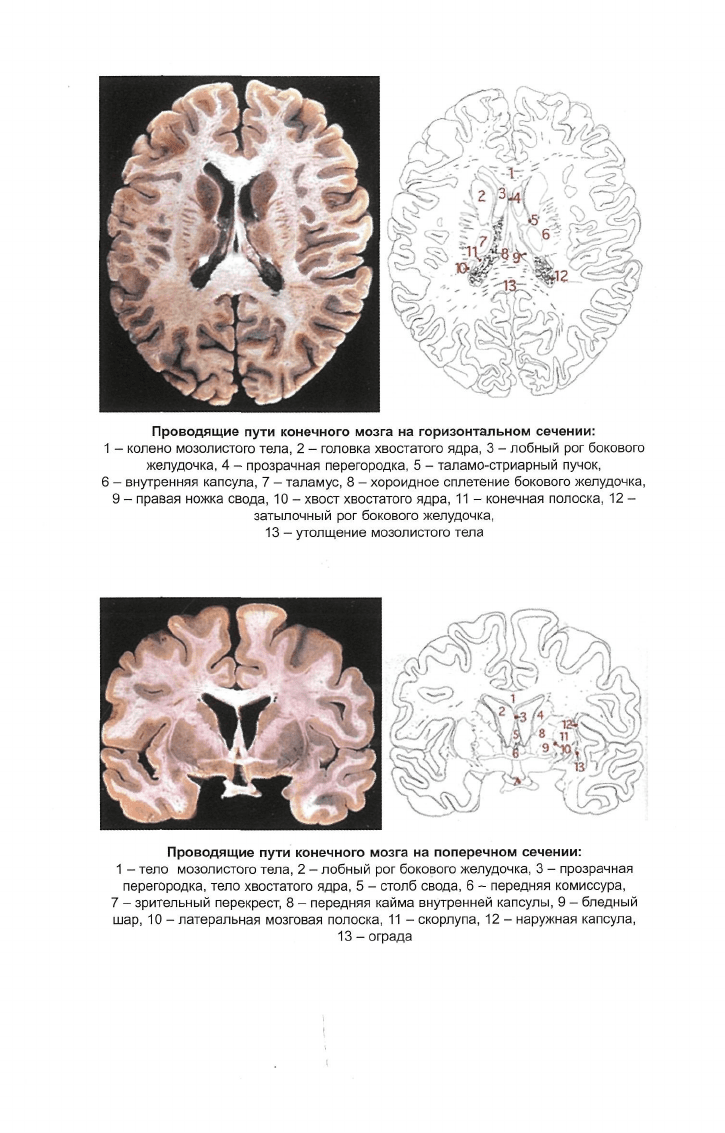

Проводящие пути конечного мозга на горизонтальном сечении:

1 - колено мозолистого тела, 2 - головка хвостатого ядра, 3 - лобный рог бокового

желудочка, 4 - прозрачная перегородка, 5 - таламо-стриарный пучок,

6 - внутренняя капсула, 7 - таламус, 8 - хороидное сплетение бокового желудочка,

9 - правая ножка свода, 10 - хвост хвостатого ядра, 11 - конечная полоска, 12 -

затылочный рог бокового желудочка,

13 - утолщение мозолистого тела

Проводящие пути конечного мозга на поперечном сечении:

1 - тело мозолистого тела, 2 - лобный рог бокового желудочка, 3 - прозрачная

перегородка, тело хвостатого ядра, 5 - столб свода, 6 - передняя комиссура,

7 - зрительный перекрест, 8 - передняя кайма внутренней капсулы, 9 - бледный

шар,

10 - латеральная мозговая полоска, 11 - скорлупа, 12 - наружная капсула,

13 - ограда

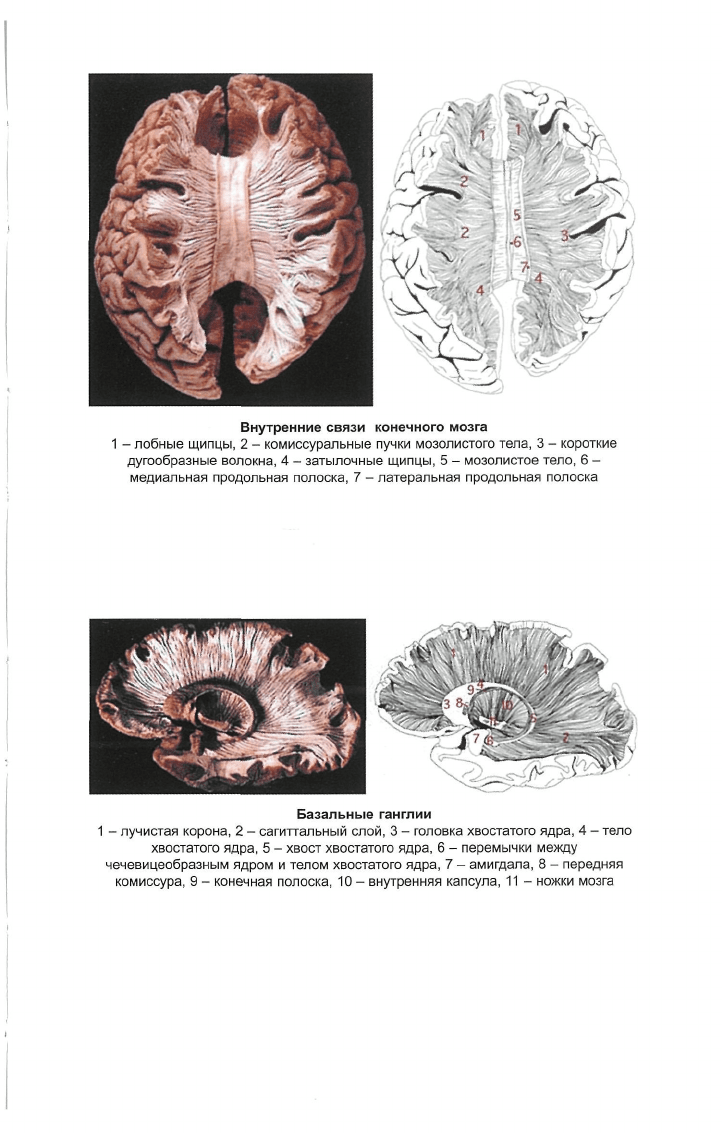

Внутренние связи конечного мозга

1 - лобные щипцы, 2 - комиссуральные пучки мозолистого тела, 3 - короткие

дугообразные волокна, 4 - затылочные щипцы, 5 - мозолистое тело, 6 -

медиальная продольная полоска, 7 - латеральная продольная полоска

Базальные ганглии

1 - лучистая корона, 2 - сагиттальный слой, 3 - головка хвостатого ядра, 4 - тело

хвостатого ядра, 5 - хвост хвостатого ядра, 6 - перемычки между

чечевицеобразным ядром и телом хвостатого ядра, 7 - амигдала, 8 - передняя

комиссура, 9 - конечная полоска, 10 - внутренняя капсула, 11 - ножки мозга

Кора

большого

мозга---_,/

Гиппокамп

Мозжечок

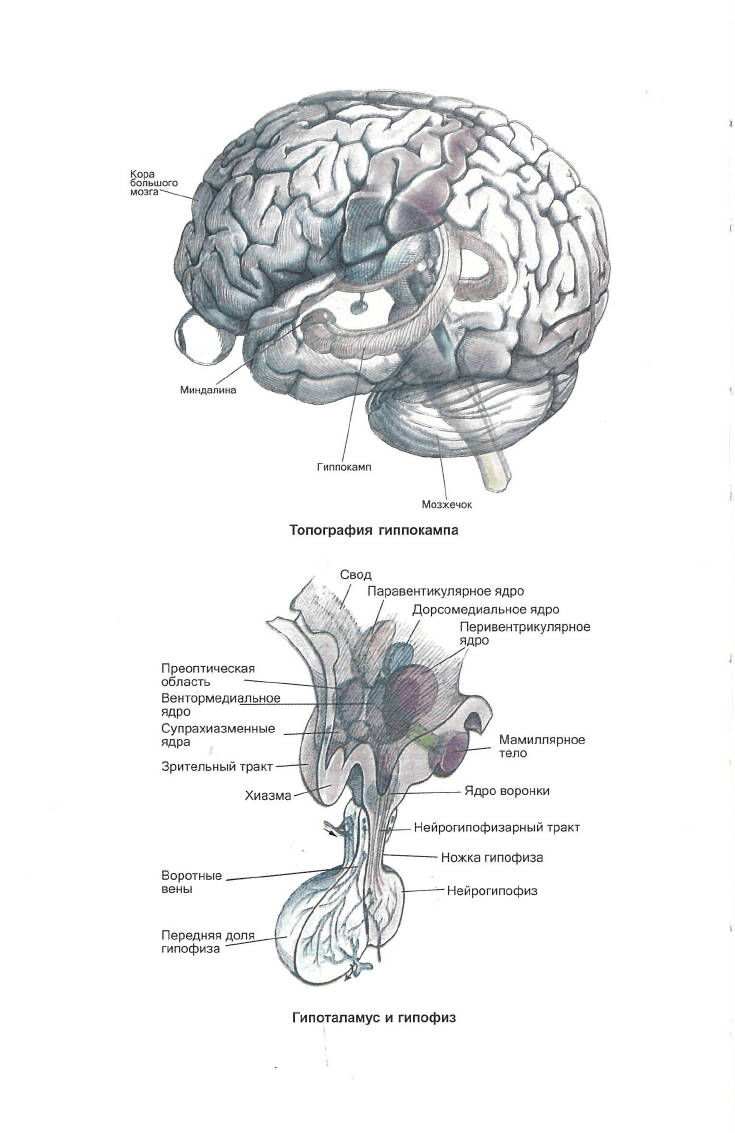

Топография гиппокампа

Свод

Преоптическая

область

Вентормедиальное

ядро

Супрахиазменные

ядра

Паравентикулярное ядро

Дорсомедиальное ядро

Перивентрикулярное

ядро

Мамиллярное

тело

Ядро воронки

Неирогипофизарныи тракт

Ножка гипофиза

Нейрогипофиз

Передняя доля

гипофиза

fej

Гипоталамус

гипофиз

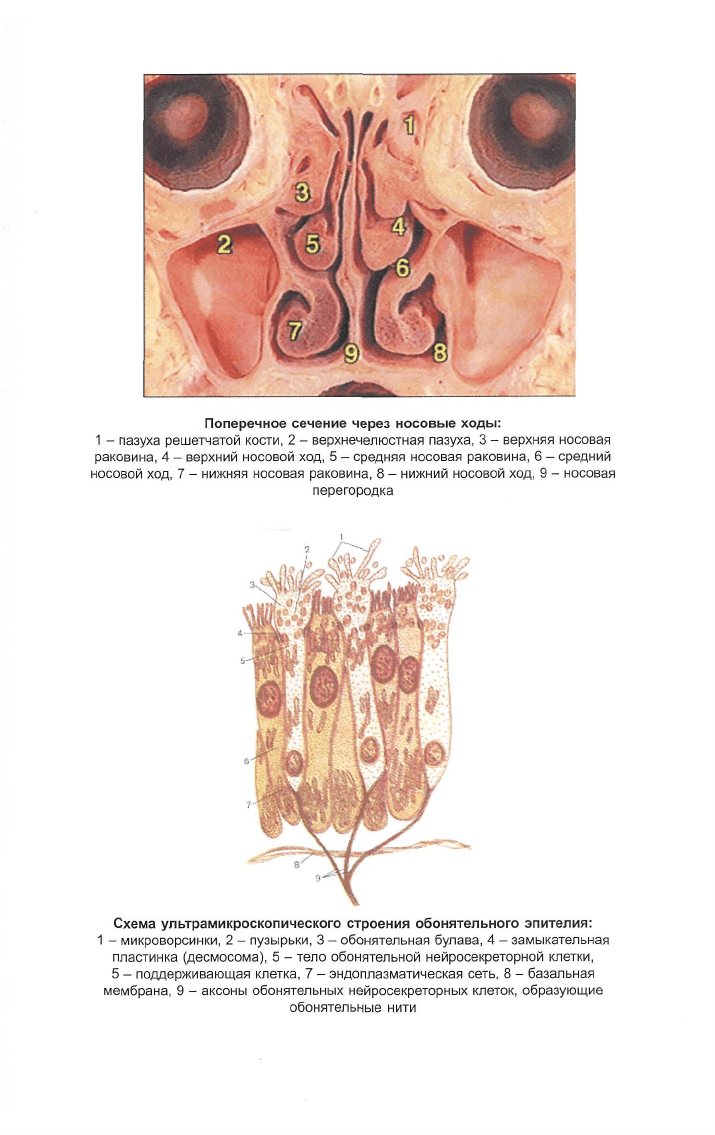

Поперечное сечение через носовые ходы:

1 - пазуха решетчатой кости, 2 - верхнечелюстная пазуха, 3 - верхняя носовая

раковина, 4 - верхний носовой ход, 5 - средняя носовая раковина, 6 - средний

носовой ход, 7 - нижняя носовая раковина, 8 - нижний носовой ход, 9 - носовая

перегородка

Схема ультрамикроскопического строения обонятельного эпителия:

1 - микроворсинки, 2 - пузырьки, 3 - обонятельная булава, 4 - замыкательная

пластинка (десмосома), 5 - тело обонятельной нейросекреторной клетки,

5 - поддерживающая клетка, 7 - эндоплазматическая сеть,

- базальная

мембрана, 9 - аксоны обонятельных нейросекреторных клеток, образующие

обонятельные нити

.С

^у

28/.

K.^^l-/

-1 V-

Проводящие пути зрительного анализатора:

1 - обонятельная луковица, 2 - обонятельный тракт, 3 - обонятельный треугольник,

4 - медиальная обонятельная полоска, 5 - латеральная обонятельная полоска,

6 - зрительный нерв , 7 - зрительный перекрест, 8 - прозрачная перегородка,

9 - серый бугор с воронкой, 10 - переднее продырявленное вещество, 12 - по-

душка, 13 - латеральная 14 - медиальная часть бледного шара, 15 - ножки мозга,

16 - сосцевидные тела, 17 - зрительный тракт, 18 - заднее продырявленное

вещество, 19 - кора островка, 20 - передние ножки мозжечка, 21 - черная суб-

станция,

22 - водопровод среднего мозга, 23 - медиальное коленчатое тело, 24 -

латеральное коленчатое тело, 25 - начало зрительной лучистости, 26 - подушка

таламуса, 27 - зрительная лучистость, 28 - мозолистое тело , 29 - шпорная

борозда

Схема проводящего пути зрительного анализатора:

1 - зрительный корковый центр, 2 - латеральное коленчатое тело, 3 - зрительный

тракт, 4 - латеральная часть зрительного нерва, 5 - - медиальная часть

зрительного нерва

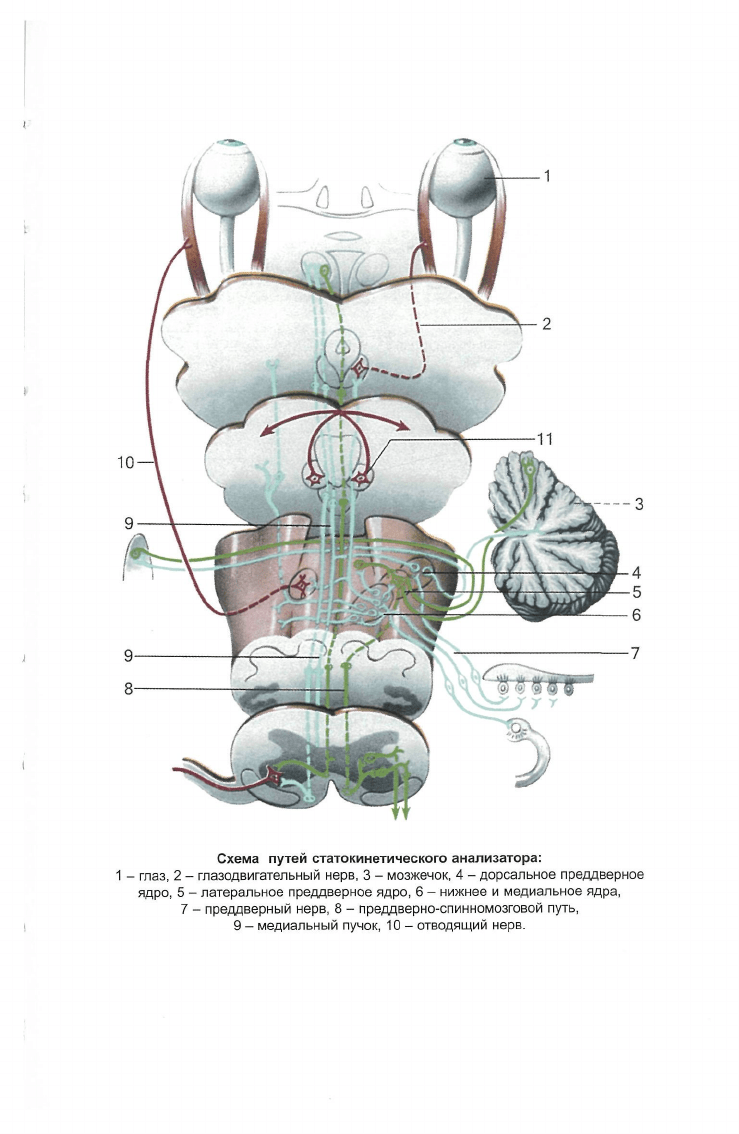

Схема путей статокинетического анализатора:

1 - глаз, 2 - глазодвигательный нерв, 3 - мозжечок, 4 - дорсальное преддверное

ядро,

5 - латеральное преддверное ядро, 6 - нижнее и медиальное ядра,

7 - предцверный нерв, 8 - предцверно-спинномозговои путь,

9 - медиальный пучок, 10 - отводящий нерв.

13 12 1

Схема проводящего пути слухового анализатора:

1 - височная доля, 2 - средний и промежуточный мозг, 3 - перешеек ромбовидного

мозга,

4 - продолговатый мозг, 5 - улитка, 6 - вентральное слуховое ядро,

7 - дорсальное слуховое ядро, 8 - слуховые полоски, 9 - оливо-слуховые волокна,

10 - верхняя олива, 11 - ядра трапециевидного тела, 12 - трапе-циевидное тело,

13 - пирамида, 14 - латеральная петля, 15 - ядро латеральной петли, 16 -

треугольник латеральной петли, 17 - нижнее двухолмие, 18 - медиальное

коленчатое тело, 19 - корковый центр слуха.

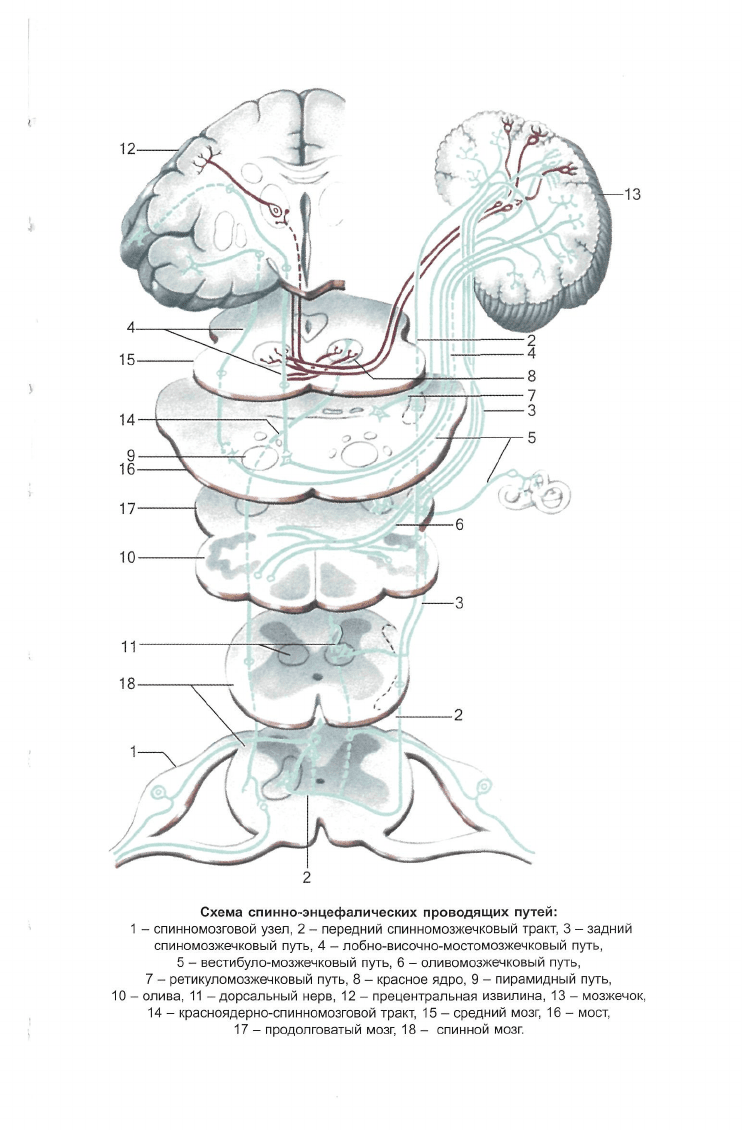

Схема спинно-энцефалических проводящих путей:

1 - спинномозговой узел, 2 - передний спинномозжечковыи тракт 3 - задний

спиномозжечковый путь, 4 - лобно-височно-мостомозжечковый путь,

5 - вестибуло-мозжечковый путь, 6 - оливомозжечковый путь,

7 - ретикуломозжечковыи путь, 8 - красное ядро, 9 - пирамидный путь,

10-олива, 11 -дорсальный нерв, 12 - прецентральная извилина, 13-мозжечок,

14 - красноядерно-спинномозговой тракт 15 - средний мозг, 16 - мост,

17 - продолговатый мозг, 18 - спинной мозг

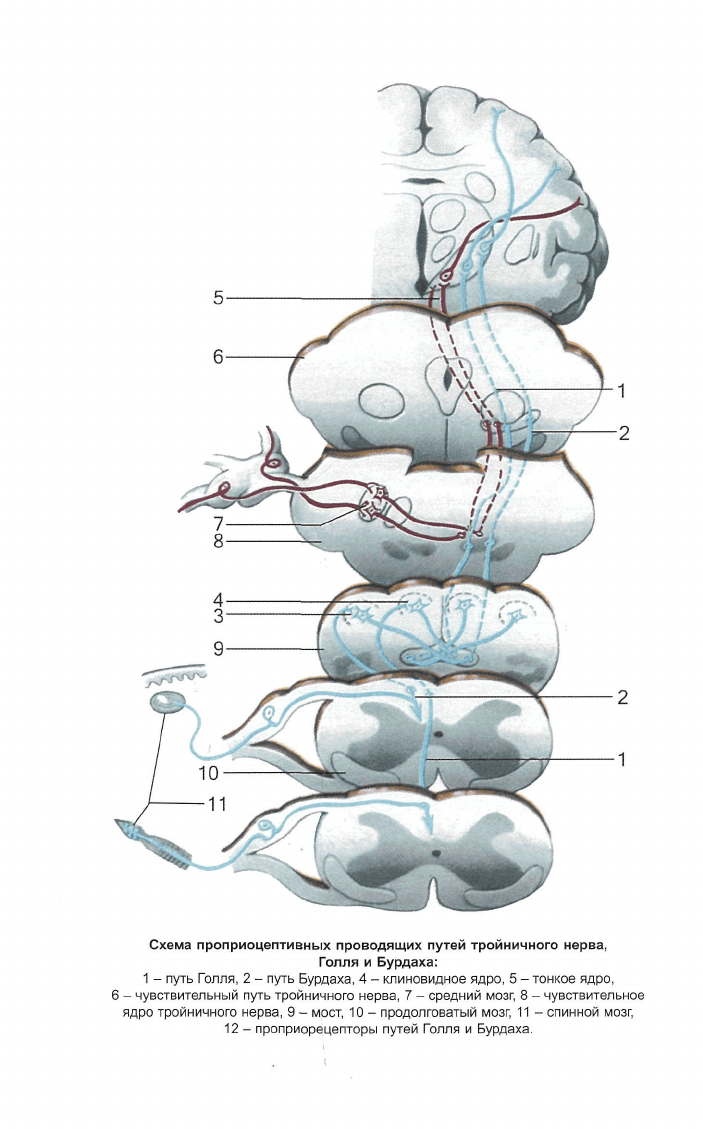

Схема проприоцептивных проводящих путей тройничного нерва,

Голля и Бурдаха:

1 - путь Голля, 2 - путь Бурдаха, 4 - клиновидное ядро, 5 - тонкое ядро,

6 - чувствительный путь тройничного нерва, 7 - средний мозг, 8 - чувствительное

ядро тройничного нерва, 9 - мост, 10 - продолговатый мозг, 11 - спинной мозг,

12 - проприорецепторы путей Голля и Бурдаха.

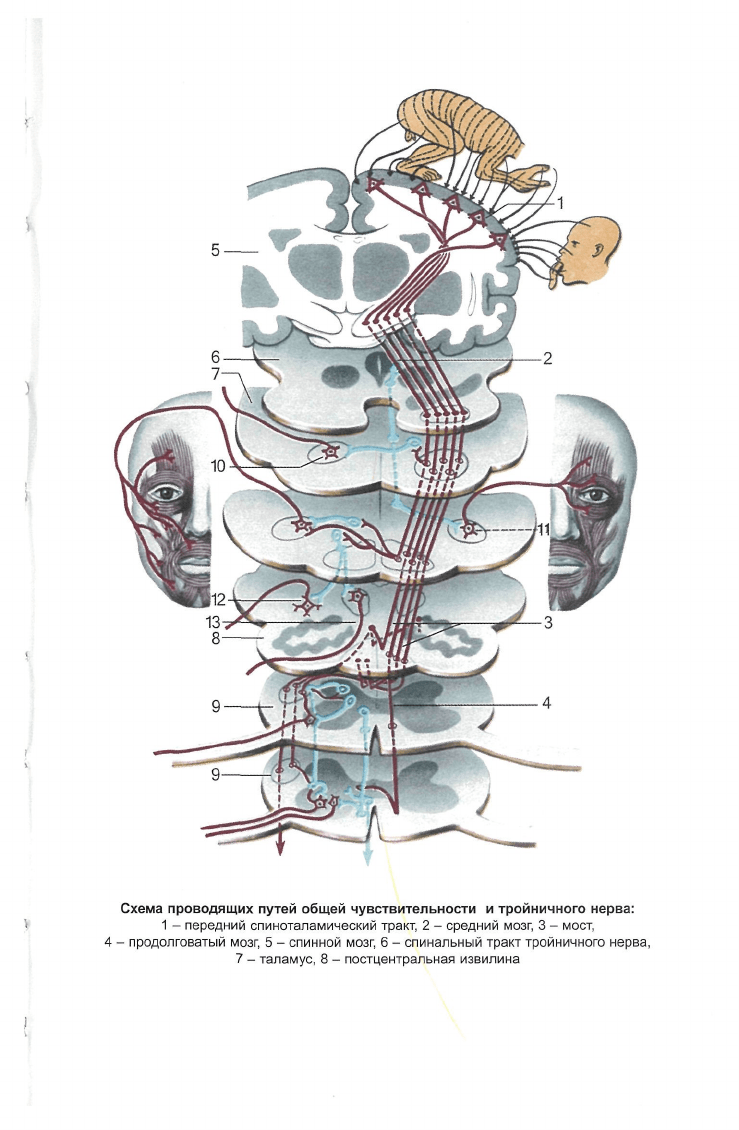

Схема проводящих путей общей чувствительности и тройничного нерва:

1 - передний спиноталамический тракт, 2 - средний мозг, 3 - мост,

4 - продолговатый мозг, 5 - спинной мозг, 6 - спинальный тракт тройничного нерва,

7 - таламус, 8 - постцентральная извилина
