HEIDENHAIN iTNC 530 81
2.3 Число оборотов шпинделя S, подача F и дополнительная функция M
Изменение частоты вращения шпинделя и
изменение подачи

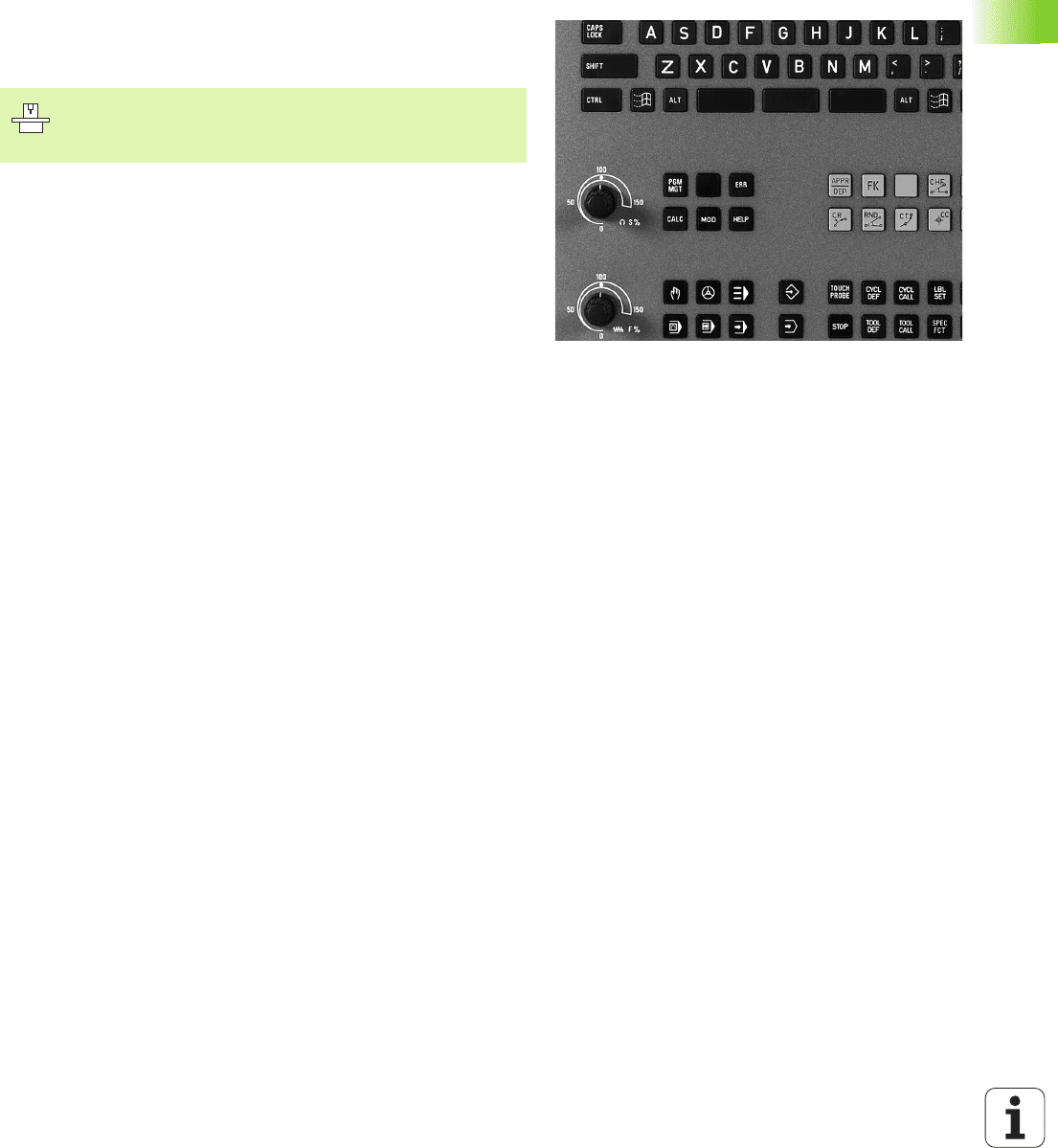

С помощью поворотных ручек перерегулирования (Override) для
частоты вращения шпинделя S и подачи F можно изменить
установленную величину от 0% до 150%.
Поворотная ручка перерегулирования (Override) для
числа оборотов шпинделя действует только в случае
станков с безступенчатым приводом шпинделя.
82 2 Ручное управление и наладка
2.4 Назначение координат опорной точки (без 3D-импульсной системы)
2.4 Назначение координат
опорной точки (без 3D-
импульсной системы)
Подсказка
При назначении координат опорной точки индикация ЧПУ
переходит на координаты известного положения обрабатываемой
детали.
Подготовка
Зажим и наладка загатовки
Заменить нулевой инструмент с известным радиусом
Убедиться, что ЧПУ показывает факт-положения
Установление опорных точек с помощью 3D-
импульсной системы: смотри инструкцию
обслуживания Циклы импульсной системы.
HEIDENHAIN iTNC 530 83
2.4 Назначение координат опорной точки (без 3D-импульсной системы)

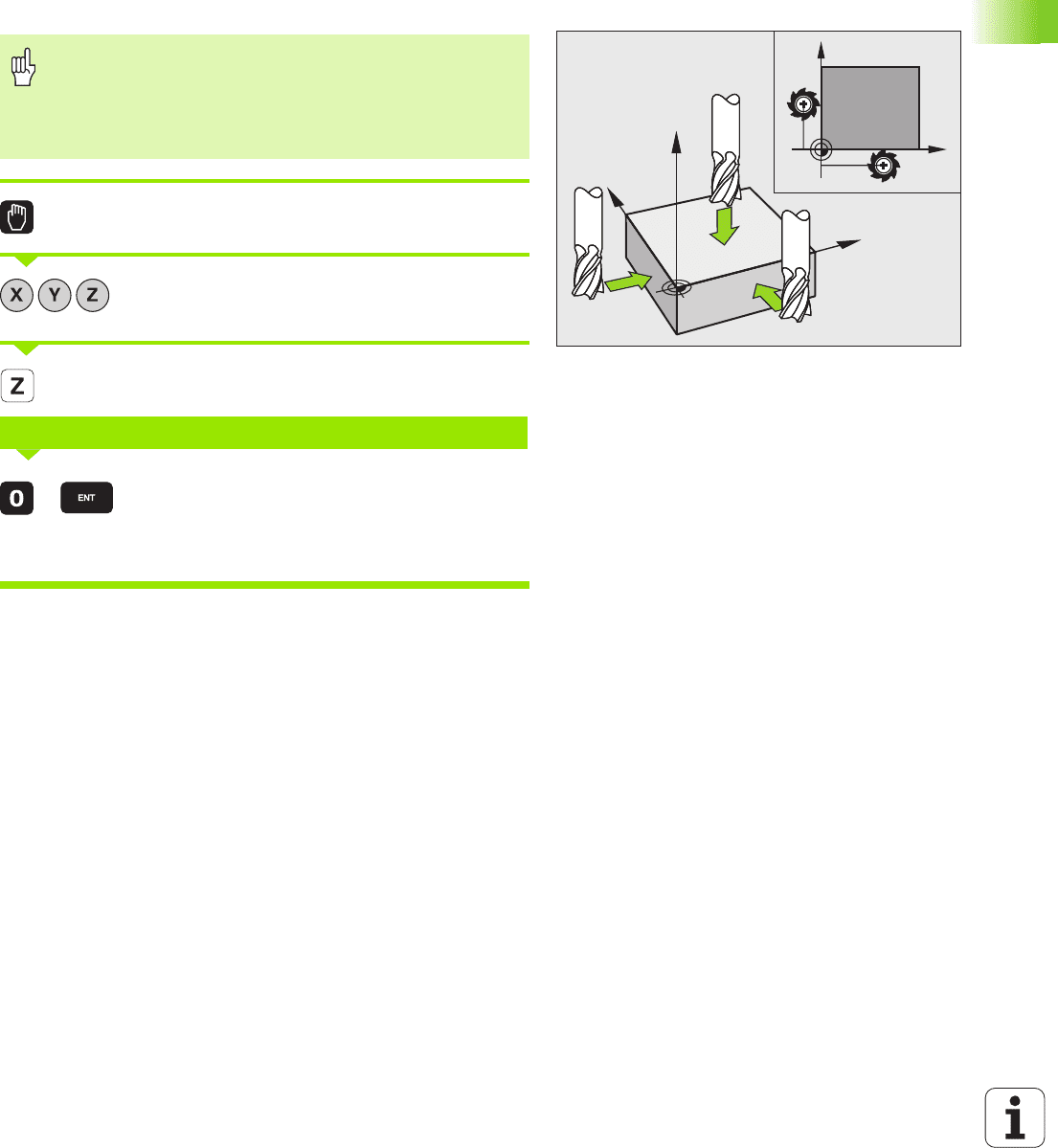

Задание координат опорной точки используя
клавиши выбора оси
Выбрать режим работы Ручное управление.
Осторожно перемещать инструмент, пока он не
каснётся загатовки (след соприкосновения)
Выбор оси (все оси выбираемые также на ASCII-
клавиатуре)
Нулевой инструмент, ось шпинделя: устанавить
индикацию на известное положение загатовки
(нпр. 0) или ввести толщину d листа. На плоскости
обработки: учесть радиус инструмента
Опорные точки остальных осей установливаются таким же
образом.
Если применяете в оси подачи преднастроенный инструмент, то
следует устанавить индикацию оси подачи на длину L
инструмента или на сумму Z=L+d.
Y
X
Z
X
Y
-R
-R
Мера защиты
Если поверхность загатовки не должна быть
закрацована, то на загатовку укладывается листовой
металл известной толщины d. Для опорной точки
вводится тогда значение на d больше.
ЗАДАНИЕ КООРДИНАТ ОПОРНОЙ ТОЧКИ Z=
84 2 Ручное управление и наладка
2.4 Назначение координат опорной точки (без 3D-импульсной системы)

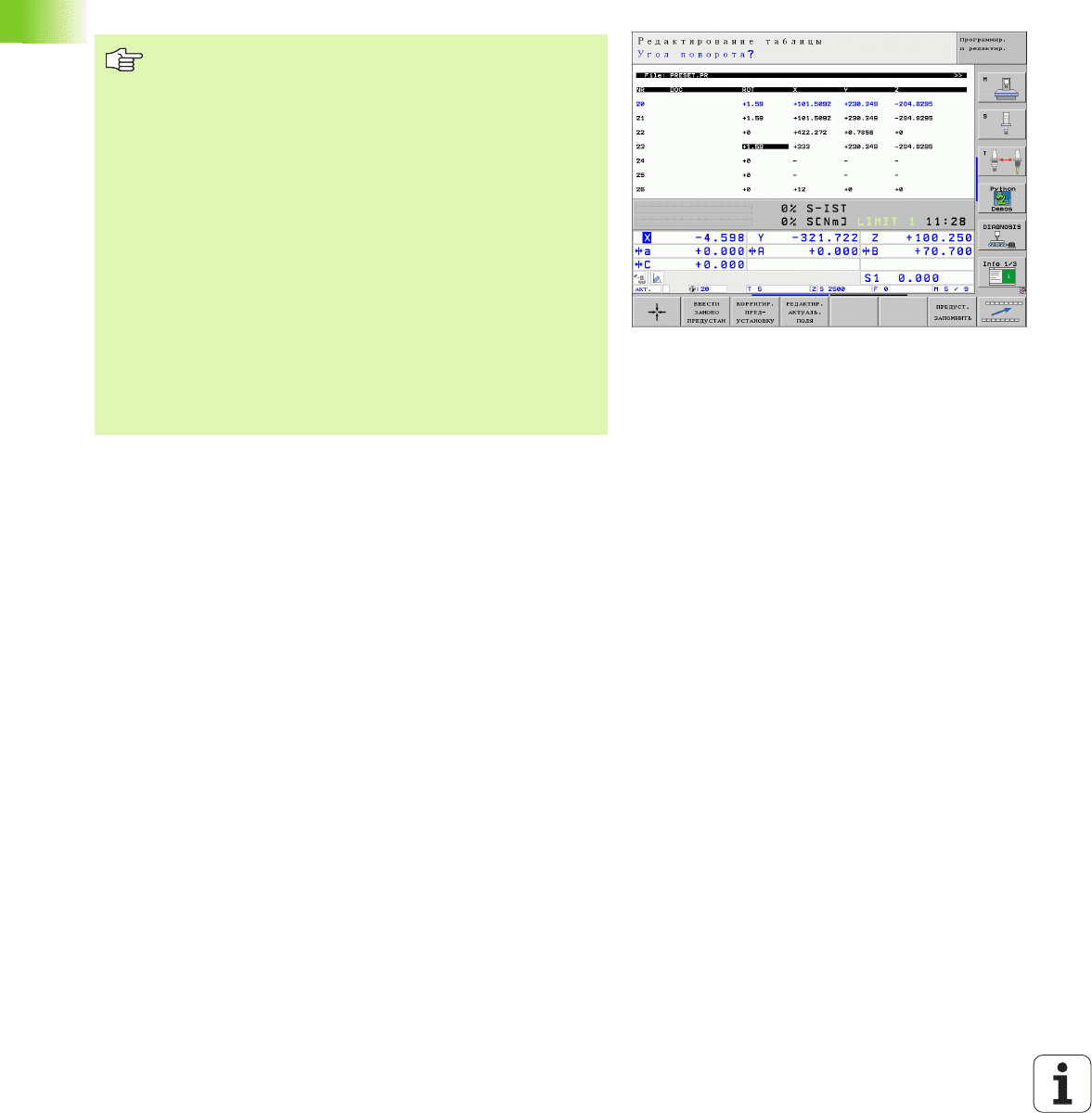

Управление опорными точками в таблицы
Preset (предустановки)
Опорные точки записывать в память в таблицы Preset
Таблица Пресет носит имя PRESET.PR и сохраняется в каталоге
TNC:\ в памяти. PRESET.PR редактируемая только в режиме
работы Вручную и Эл. маховичок. В режиме работы Программу
ввести в память/редактировать можете таблицу только читать, но
не изменять ее.
Копирование таблицы Preset в другой каталог (для
защиты
данных) разрешается. Строки, защищенные производителем
станков от записи, защищены принципиально также в копируемых
таблицах от записи, не могут значит изменяться оператором.
Не изменяйте в копируемых таблицах количества строк! Это
может привести к проблемам, если хотите повторно активировать
таблицу.
Для активирования копированной в другой каталог таблицы
Preset, следует копировать ее обратно
в каталог TNC:\.
Таблицу Preset следует объязательно использовать,
если
станок оснащен осями поворота (поворотный стол
или качающаяся головка) и оператор работает с
функцией Наклон плоскости обработки
Станок оснащен системой смены головки
До этого Вы работали на более старших моделях
УЧПУ с REF-отнесением таблиц нулевых точек
Если хотите обрабатывать несколько однотипных
деталей, которые закрепляются в разных
положениях наклона
Таблица Preset может содержать довольно много
строк (опорных точек). Для оптимизирования
величины файла и скорости переработки, следует
использовать только такое количество строк, которые
необходимые для управления опорными точками.
Новые строки можете по соображениям безопасности
вставлять только в конце таблицы Preset.
HEIDENHAIN iTNC 530 85
2.4 Назначение координат опорной точки (без 3D-импульсной системы)
Есть несколько возможностей, записывать в память опорные
точки/базисный поворот в таблицы Preset:
Через циклы контактирования в режиме работы Вручную или
Эл.маховичок (смотри инстуркцию по обслуживанию Циклы
импульсной системы, глава 2)
С помощью циклов ощупывания 400 до 402 и 410 до 419 в
автоматическом режиме работы (смотри инструкция Циклы
импульсной системы, глава 3)
Запись вручную (
смотри последующее описание)
Базисные повороты из таблицы Preset
(предустановки) поворачивают систему координат
вокруг той предустановки, находящейся в той же
строке как и базисный поворот.
УЧПУ проверяет при назначении координат опорной
точки, совпадает ли положение осей наклона с
соответствующими значениями в меню 3D ROT
(зависит от настройки оператором в таблице
кинематики). Из этого следует:
При неактивной
функции наклона плоскости
обработки индикация положения осей поворота
должна = 0° (в данном случае оси вращения
установить на ноль)
При активной функции наклона плоскости обработки
индикации положения осей вращения и записанное
значение угла в меню 3D ROT должны совпадать
друг с другом
Производитель станков может любые строки в
таблицы Preset блокировать, чтобы записать в них
жесткие
опорные точки (нпр. центр круглово стола).
Такие строки обозначаются в таблицы Preset другим
цветом (стандартное обозначение красное).
Строка 0 в таблицы Preset защищена принципиально
от записи. УЧПУ сохраняет в строке 0 всегда ту
опорную точку, которая установливалась оператором
вручную при использовании осевых клавиш или с
помощью программируемой клавиши. Если
установленная вручную опорная точка является
активной, тогда УЧПУ указует в индикации статуса
текст PR MAN(0)
Если с помощью циклов зонда для установки опорной
точки автоматически настраиваете индикацию УЧПУ,
тогда УЧПУ не сохраняет этих значений в строке 0.
86 2 Ручное управление и наладка
2.4 Назначение координат опорной точки (без 3D-импульсной системы)

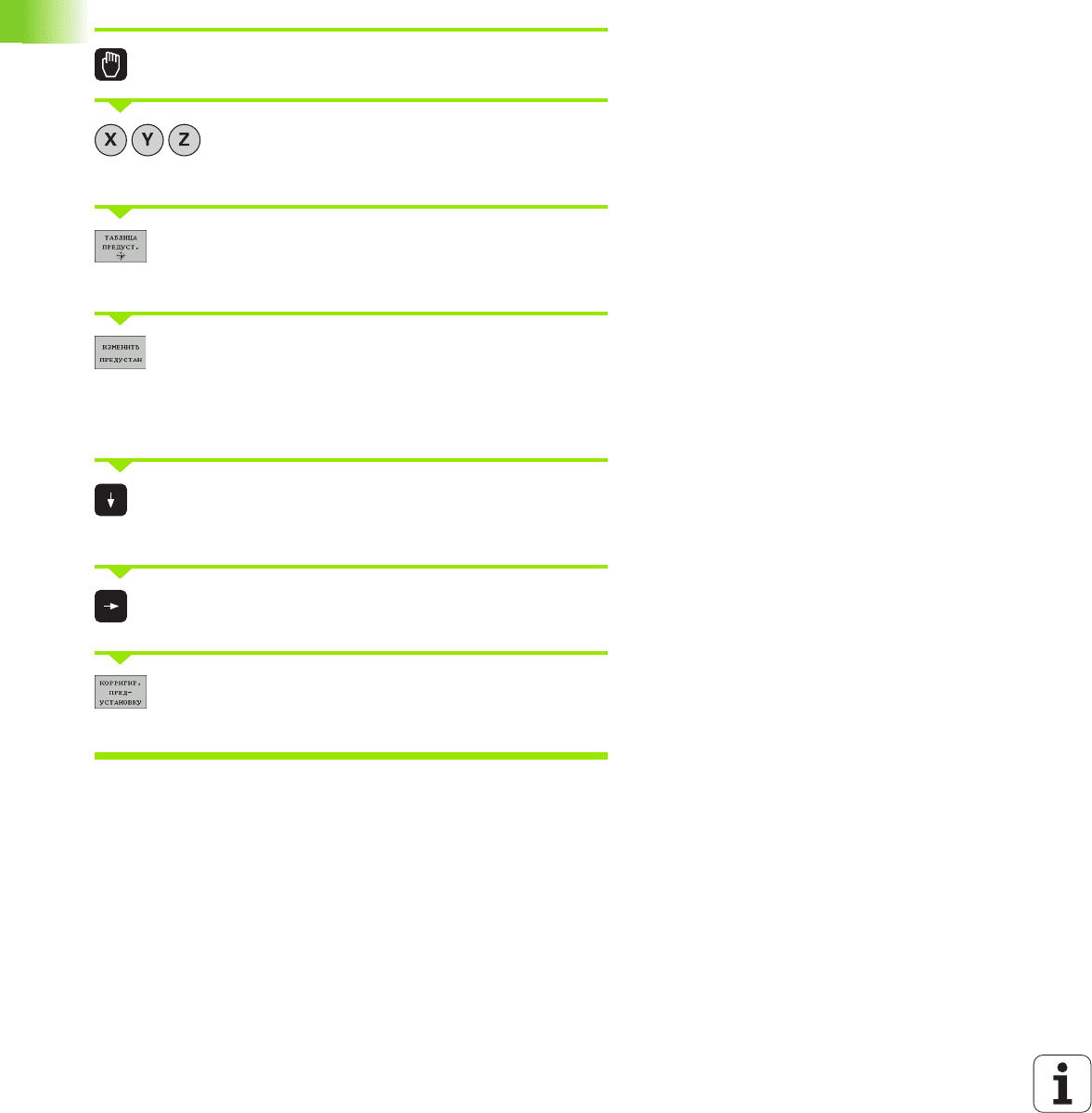

Опорные точки записывать в память в таблицы Preset
вручную
Для записи опорных точек в таблицы Пресет, следует
Выбрать режим работы Ручное управление.
осторожно перемещать инструмент, пока он не
каснётся загатовки (возникнет царапина) или
соответственно позиционировать часовой сенсор
Индикация таблицы предустановок: УЧПУ
открывает таблицу предустановок и
устанавливает курсор на активной строке таблицы
Выбрать функции для ввода предустановок: УЧПУ
показывает на линейке программируемых клавиш
находящиеся в распоряжении возможности ввода.
Описание возможностей ввода: смотри
последующая таблица
Выбор строки в таблицы Пресет, которую хотите
изменить (номер строки соответствует номеру
Пресет)
при необходимости выбирать графу (ось) в
таблицы Пресет, которую хотите изменить
Используя программируемую клавишу выбирать
одну из распологаемых возможностей ввода
(смотри последующая таблица)
HEIDENHAIN iTNC 530 87
2.4 Назначение координат опорной точки (без 3D-импульсной системы)
Функция Softkey
Непосредственный ввод факт-позиции
инструмента (индикатор) в качестве новой
опорной точки: функция сохраняет в памяти
опорную точку только по той оси, на которой
лежит в данный момент ясное поле
Присваивание факт-позиции инструмента
(индикатору) произвольного значения:
функция сохраняет в памяти опорную точку
только по той оси, на которой лежит в
данный
момент ясное поле. Желаемое значение
ввести в перекрывающем окне
Сдвиг сохраняемой уже в таблице опорной
точки на значения прирощения: функция
сохраняет в памяти опорную точку только по
той оси, на которой лежит в данный момент
ясное поле. Ввод желаемого значения
коррекции с правильным знаком числа в
перекрывающем окне. При активной
индикации дюймов: ввести значение в
дюймах, ЧПУ перерассчитывает в системе
записанное значение на мм
Непосредственный ввод координат новой
опорной точки без расчета кинематики
(специфически для оси). Эту функцию
использовать только тогда, если станок
оснащен круглым столом и если путем
непосредственного ввода 0 хотите устанавить
опорную точку в центре стола. функция
сохраняет в
памяти значение только по той
оси, на которой лежит в данный момент ясное
поле. Желаемое значение ввести в рабочем
окне. При активной индикации дюймов: ввести
значение в дюймах, ЧПУ перерассчитывает в
системе записанное значение на мм
Запись активной в данный момент активной
опорной точки в произвольную строку
таблицы: функция записывает опорную
точку
в памяти по всем осям и активирует
соответствуенную строку таблицы тогда
автоматически. При активной индикации
дюймов: ввести значение в дюймах, ЧПУ
перерассчитывает в системе записанное
значение на мм
88 2 Ручное управление и наладка
2.4 Назначение координат опорной точки (без 3D-импульсной системы)

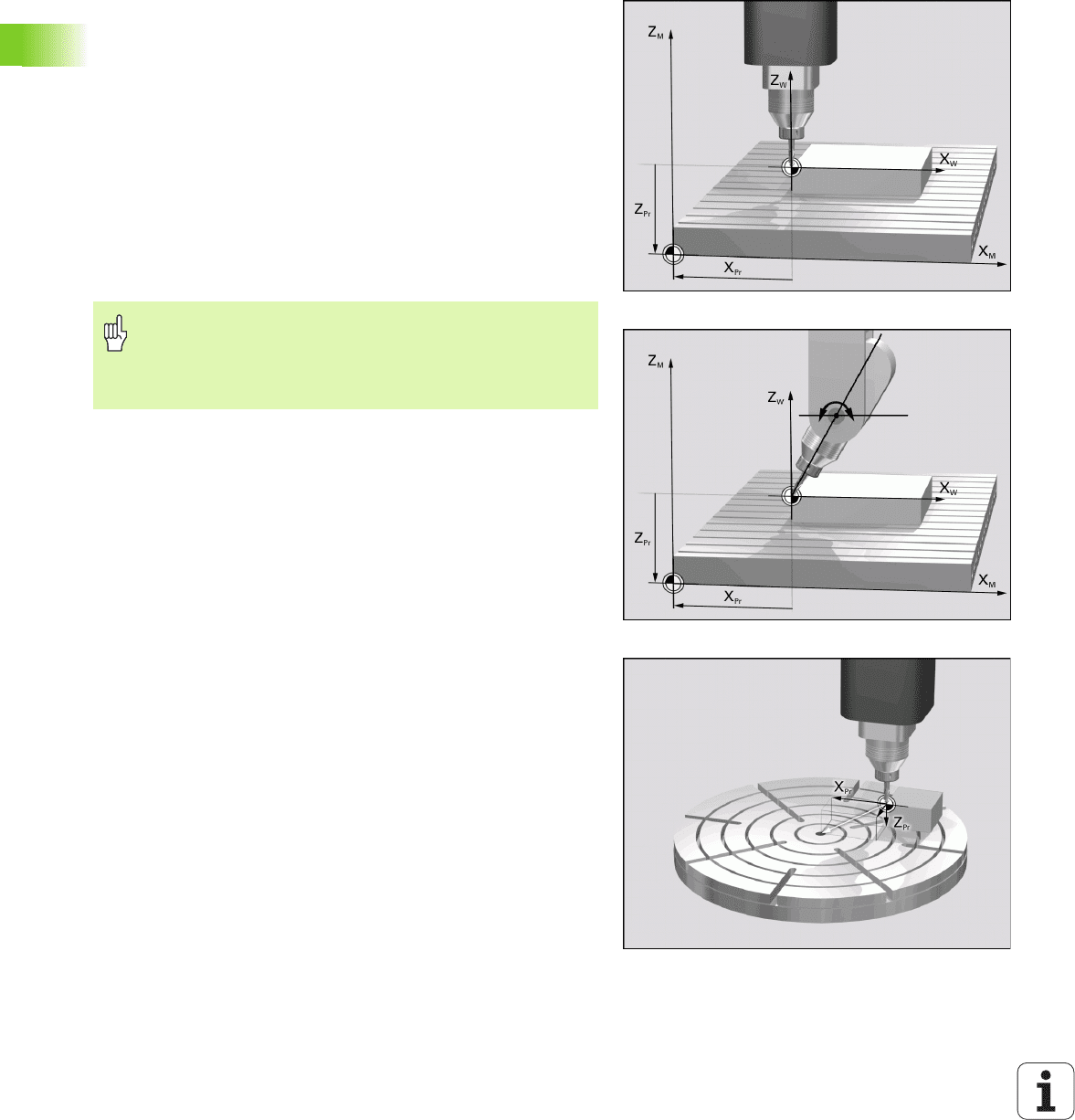

Объяснения к записанным в таблицы Preset значениям
Простой станок с тремя осями без приспособления наклона
УЧПУ записывает в таблицы Preset расстояние от опорной
точки обрабатываемой детали до отсчетной точки (с
правильным знаком числа)
Станок с качающейся головкой
УЧПУ записывает в таблицы Preset расстояние от опорной
точки обрабатываемой детали до отсчетной точки (с
правильным знаком
числа)
Станок с круглым столом
УЧПУ записывает в таблицы Preset расстояние от опорной
точки обрабатываемой детали до центра круглово стола (с
правильным знаком числа)
Станок с поворотным столом и поворотной головкой
УЧПУ записывает в таблицы Preset расстояние от опорной
точки обрабатываемой детали до центра круглово стола
Обратите внимание, что при смещении делительного
устройства на столе станка (реализуется путем
изменения описания кинематики) смещаются также
предустановки, не связанные непосредственно с
делительным устройством.
HEIDENHAIN iTNC 530 89
2.4 Назначение координат опорной точки (без 3D-импульсной системы)
Редактирование таблицы Preset
Функция редактирования в режиме таблиц Softkey
Выбор начала таблицы
Выбор конца таблицы
Выбор предыдущей страницы таблицы
Выбор следующей страницы таблицы
Выбор функций для записи Пресет:
Активировать опорную точку актуально
избранной строки таблицы Preset
Возможное для ввода количество строк в
конце таблицы включить (2-ая строка
программируемых клавиш)
Копировать подсвеченное поле 2. строка
softkey
Включить копируемое поле (2-я строка
softkey)
Сброс актуально выбранной
строки: УЧПУ
записывает во всех графах - (2-ая строка
softkey)
Включить отдельную строку в конце таблицы
(2. строка softkey)
Устранить отдельную строку в конце таблицы
(2. строка Softkey)
90 2 Ручное управление и наладка
2.4 Назначение координат опорной точки (без 3D-импульсной системы)

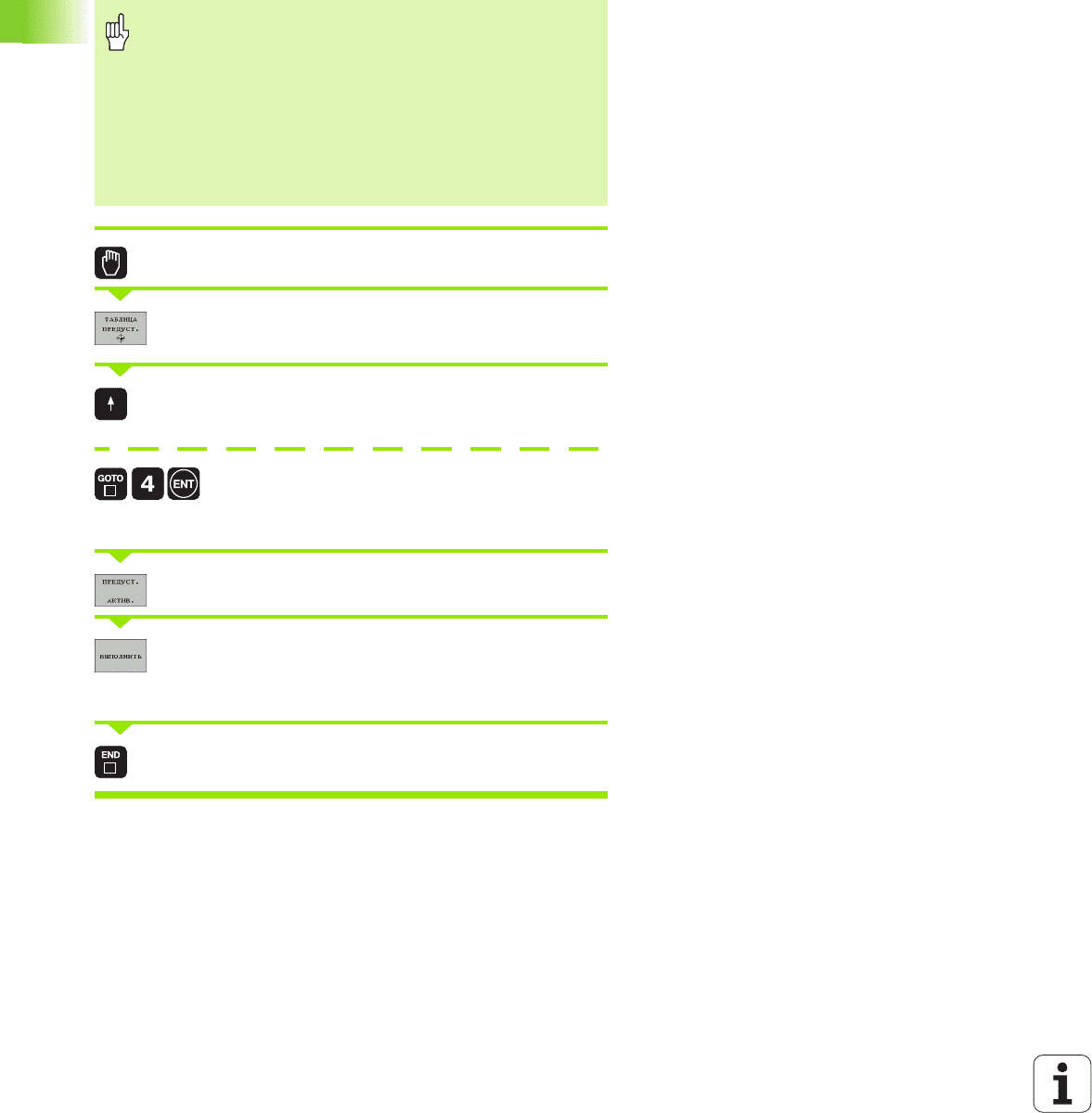

Активировать опорную точку из таблицы Preset в режиме
работы Вручную
Выбрать режим работы Ручное управление.
Индикация таблицы Пресет
Выбрать номер опорной точки, которую хотите
активировать или
нажимая клавишу GOTO выбрать номер опорной
точки для активирования, с помощью клавиши
ENT подтвердить
Активирование опорной точки
Активирование опорной точки потдвердить. УЧПУ
устанавливает индикацию и – если определено –
поворот
Покидание таблицы Preset
Активирование опорной точки из таблицы предустановок в
ЧУ-программе
Для активирования опорной точки из таблицы Preset во время
прогона программы, используется цикл 247. В цикле 247
определяете только номер опорной точки, которую следует
активировать (смотри „УСТАНОВЛЕНИЕ ОПОРНОЙ ТОЧКИ (цикл
247)” на странице 523).
При активировании опорной точки из таблицы Пресет,
УЧПУ отменяет активное смещение нулевой точки.
Преобразование координат, программируемое в цикле
19, Наклон плоскости обработки или в функции
PLANE, остается активным.
Если активируется значение предустановки, не
содержащее во всех координатах значений, то в этих
осях остается активной действующая в последнюю
очередь опорная точка.
