б) специфицированные (сборочные единицы, комплексы, комплек-

ты) — состоящие из двух и более составных частей.

Понятие «составная часть» следует применять только в отношении

конкретного изделия, в состав которого она входит. Составной частью

может быть любое изделие (деталь, сборочная единица, комплекс и

комплект).

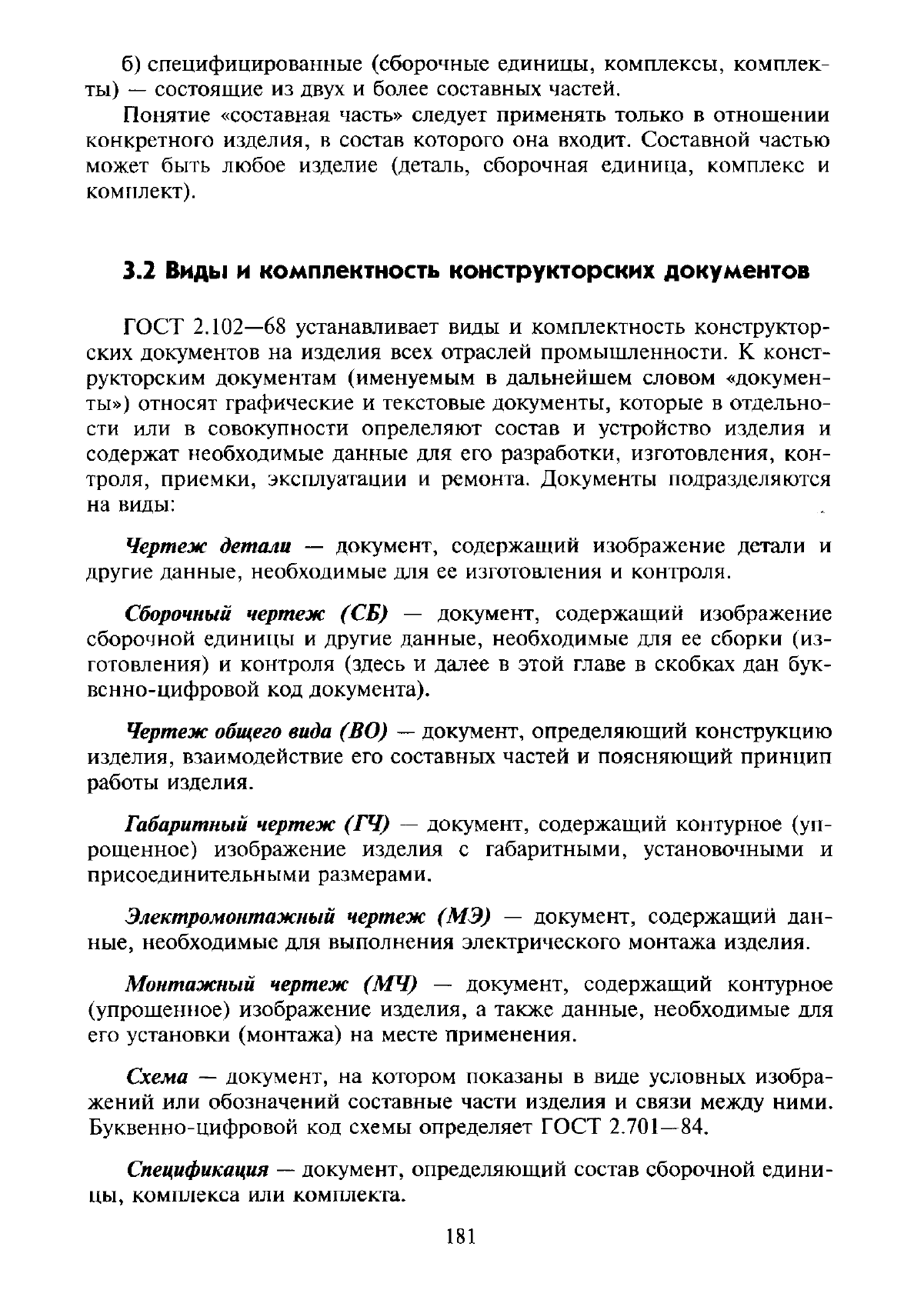

3.2

Виды

комплектность конструкторских документов

ГОСТ 2.102—68 устанавливает виды и комплектность конструктор-

ских документов на изделия всех отраслей промышленности. К конст-

рукторским документам (именуемым в дальнейшем словом «докумен-

ты») относят графические и текстовые документы, которые в отдельно-

сти или в совокупности определяют состав и устройство изделия и

содержат необходимые данные для его разработки, изготовления, кон-

троля, приемки, эксплуатации и ремонта. Документы подразделяются

на виды:

Чертеж детали — документ, содержащий изображение детали и

другие данные, необходимые для ее изготовления и контроля.

Сборочный чертеж (СБ) — документ, содержащий изображение

сборочной единицы и другие данные, необходимые для ее сборки (из-

готовления) и контроля (здесь и далее в этой главе в скобках дан бук-

венно-цифровой код документа).

Чертеж общего вида (ВО) — документ, определяющий конструкцию

изделия, взаимодействие его составных частей и поясняющий принцип

работы изделия.

Габаритный чертеж (ГЧ) — документ, содержащий контурное (уп-

рощенное) изображение изделия с габаритными, установочными и

присоединительными размерами.

Электромонтажный чертеж (МЭ) — документ, содержащий дан-

ные,

необходимые для выполнения электрического монтажа изделия.

Монтажный чертеж (МЧ) — документ, содержащий контурное

(упрощенное) изображение изделия, а также данные, необходимые для

его установки (монтажа) на месте применения.

Схема — документ, на котором показаны в виде условных изобра-

жений или обозначений составные части изделия и связи между ними.

Буквенно-цифровой код схемы определяет ГОСТ 2.701—84.

Спецификация — документ, определяющий состав сборочной едини-

цы,

комплекса или комплекта.

181

Пояснительная записка (ПЗ) — документ, содержащий описание

устройства и принцип действия разрабатываемого изделия, а также

обоснование принятых при его разработке технических и техникоэко-

номических решений.

Технические условия (ТУ) — документ, содержащий требования (со-

вокупность всех показателей, норм, правил и положений) к изделию,

его изготовлению, контролю, приемке и поставке, которые нецелесооб-

разно указывать в других конструкторских документах.

Эксплуатационные документы — документы, предназначенные для

использования при эксплуатации, обслуживании и ремонте изделия в

процессе эксплуатации. Код эксплуатационных документов определяет

ГОСТ 2.601-95.

Документы в зависимости от стадии разработки подразделяются на

проектные (техническое предложение, эскизный проект, технический

проект) и рабочие (рабочая документация).

При определении комплектности конструкторских документов на

изделие следует различать:

— основной конструкторский документ;

— основной комплект конструкторских документов;

— полный комплект конструкторских документов.

Основной конструкторский документ изделия в отдельности или в

совокупности с другими записанными в нем конструкторскими доку-

ментами полностью и однозначно определяют данное изделие и его

состав.

. За основные конструкторские документы принимают:

—

для деталей — чертеж детали;

—

для сборочных единиц, комплексов и комплектов — специфика-

цию.

Изделие, примененное по конструкторским документам, выполнен-

ным в соответствии со стандартами ЕСКД, записывают в документы

других изделий, в которых оно применено, за обозначением своего ос-

новного конструкторского документа. Считается, что такое изделие

применено по своему основному конструкторскому документу.

Основной комплект конструкторских документов изделия объединя-

ет документы, относящиеся ко всему изделию, например: сборочный

чертеж, принципиальная электрическая схема, технические условия,

эксплуатационные документы.

Полный комплект конструкторских документов изделия составляют

из следующих документов:

— основного комплекта конструкторских документов на данное из-

делие;

182

—

основных комплектов конструкторских документов на все состав-

ные части данного изделия, примененные по своим основным

конструкторским документам.

Номенклатура конструкторских документов, разрабатываемых на из-

делия в зависимости от стадий разработки, определена ГОСТ 2.102—68,

согласовывается с заказчиком изделия и записывается в техническое за-

дание на разрабатываемое изделие.

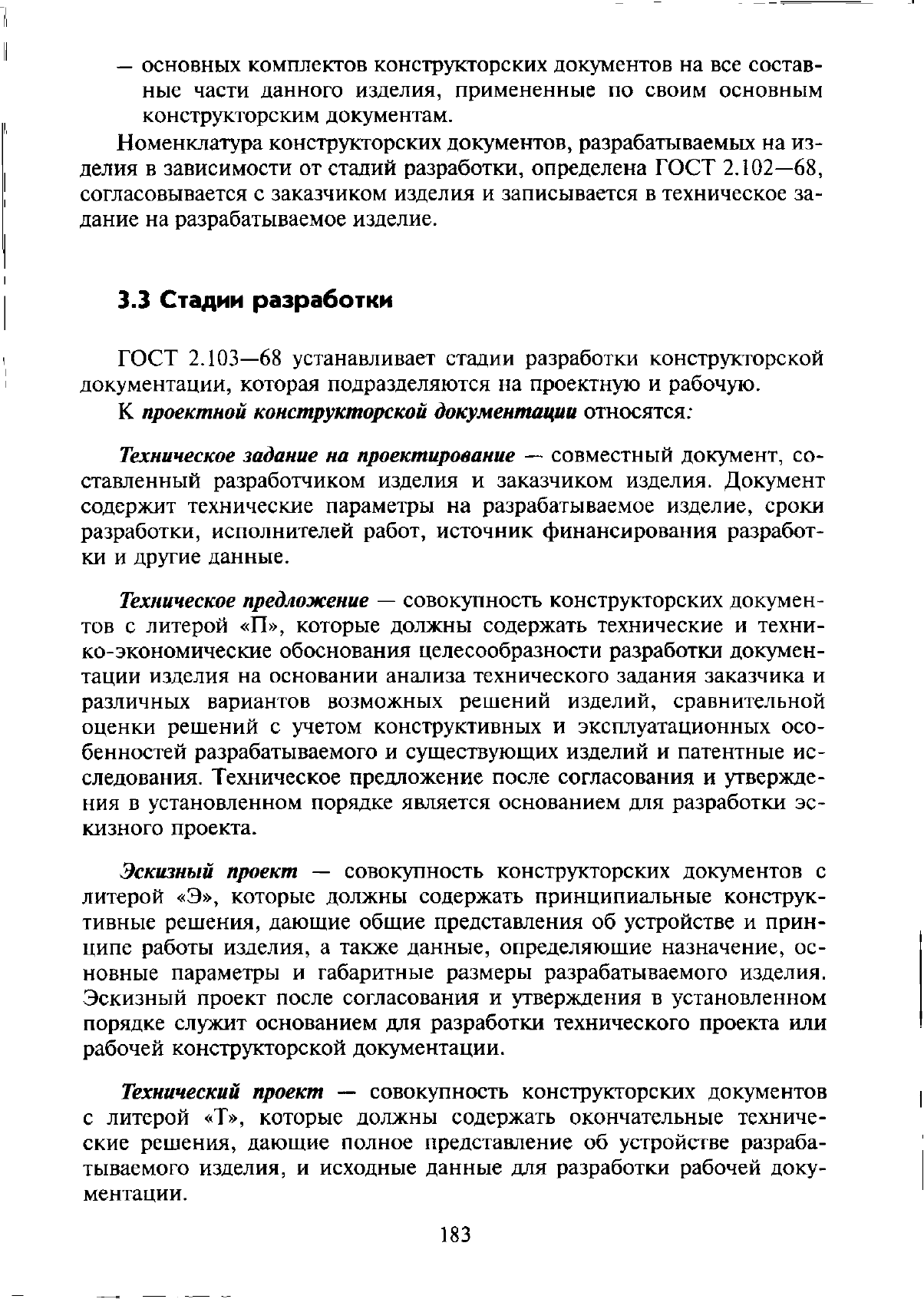

3.3

Стадии разработки

ГОСТ 2.103—68 устанавливает стадии разработки конструкторской

документации, которая подразделяются на проектную и рабочую.

К проектной конструкторской документации относятся:

Техническое задание на проектирование — совместный документ, со-

ставленный разработчиком изделия и заказчиком изделия. Документ

содержит технические параметры на разрабатываемое изделие, сроки

разработки, исполнителей работ, источник финансирования разработ-

ки и другие данные.

Техническое предложение — совокупность конструкторских докумен-

тов с литерой «П», которые должны содержать технические и техни-

ко-экономические обоснования целесообразности разработки докумен-

тации изделия на основании анализа технического задания заказчика и

различных вариантов возможных решений изделий, сравнительной

оценки решений с учетом конструктивных и эксплуатационных осо-

бенностей разрабатываемого и существующих изделий и патентные ис-

следования. Техническое предложение после согласования и утвержде-

ния в установленном порядке является основанием для разработки эс-

кизного проекта.

Эскизный проект — совокупность конструкторских документов с

литерой «Э», которые должны содержать принципиальные конструк-

тивные решения, дающие общие представления об устройстве и прин-

ципе работы изделия, а также данные, определяющие назначение, ос-

новные параметры и габаритные размеры разрабатываемого изделия.

Эскизный проект после согласования и утверждения в установленном

порядке служит основанием для разработки технического проекта или

рабочей конструкторской документации.

Технический проект — совокупность конструкторских документов

с литерой «Т», которые должны содержать окончательные техниче-

ские решения, дающие полное представление об устройстве разраба-

тываемого изделия, и исходные данные для разработки рабочей доку-

ментации.

183

Проектная конструкторская документация является основой для

разработки рабочей конструкторской документации.

Рабочая конструкторская документация на опытную партию — со-

вокупность конструкторских документов с литерой «О», предназначен-

ных для изготовления, контроля и испытания на заводе-изготовителе

опытной партии изделия. По результатам приемочных испытаний

опытной партии осуществляется корректировка конструкторских доку-

ментов с присвоением литеры «0\». Организация серийного производ-

ства. Изготовление и испытание установочной серии по документации

с литерой «0i». По результатам испытания установочной серии осуще-

ствляется корректировка документации с присвоением ей литеры «А».

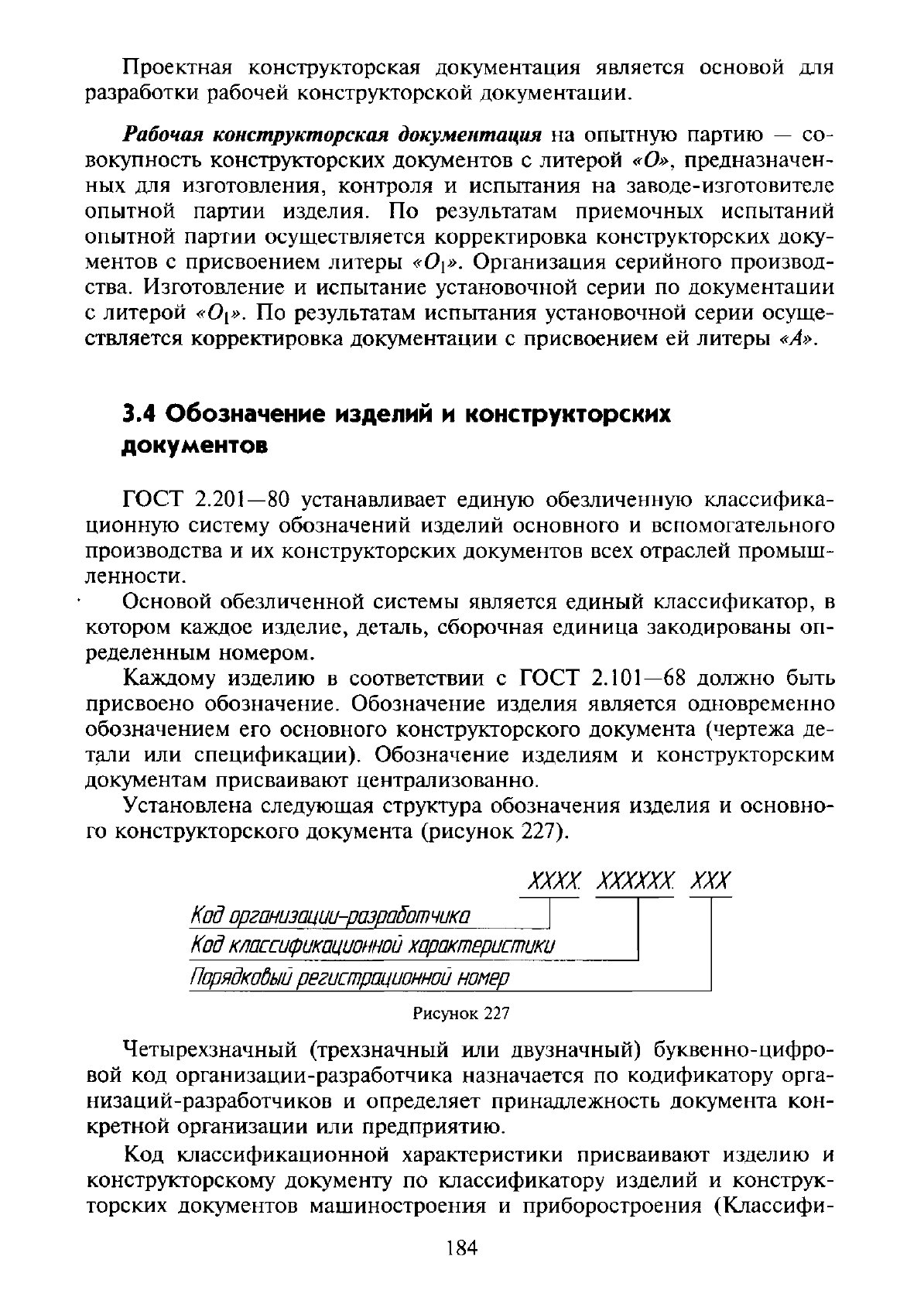

3.4

Обозначение изделий

конструкторских

документов

ГОСТ 2.201—80 устанавливает единую обезличенную классифика-

ционную систему обозначений изделий основного и вспомогательного

производства и их конструкторских документов всех отраслей промыш-

ленности.

Основой обезличенной системы является единый классификатор, в

котором каждое изделие, деталь, сборочная единица закодированы оп-

ределенным номером.

Каждому изделию в соответствии с ГОСТ 2.101—68 должно быть

присвоено обозначение. Обозначение изделия является одновременно

обозначением его основного конструкторского документа (чертежа де-

тали или спецификации). Обозначение изделиям и конструкторским

документам присваивают централизованно.

Установлена следующая структура обозначения изделия и основно-

го конструкторского документа (рисунок 227).

ХХХХ.

ХХХХХХ XXX

Код

организации-разработчика

Код классификационной

характеристики

Порядковый

регистрационной

номер

Рисунок

227

Четырехзначный (трехзначный или двузначный) буквенно-цифро-

вой код организации-разработчика назначается по кодификатору орга-

низаций-разработчиков и определяет принадлежность документа кон-

кретной организации или предприятию.

Код классификационной характеристики присваивают изделию и

конструкторскому документу по классификатору изделий и конструк-

торских документов машиностроения и приборостроения (Классифи-

184

катору ЕСКД). Классификатор изделий и конструкторских докумен-

тов — Классификатор ЕСКД представляет собой систематизированный

свод наименований классификационных группировок объектов класси-

фикации — изделий основного и вспомогательного производства всех

отраслей народного хозяйства, общетехнических документов и их кодов

и является составной частью Единой системы классификации и коди-

рования технико-экономической информации (ЕСКК ТЭИ).

В Классификатор ЕСКД включены классификационные характери-

стики изделий — деталей, сборочных единиц, комплектов, комплексов,

на которые разработана и разрабатывается конструкторская документа-

ция по ЕСКД, в том числе стандартные изделия, а также общетехниче-

ские документы (нормы, правила, требования, методы и т. д.), на изде-

лия, входящие в Классификатор ЕСКД.

Классификационная характеристика является основной частью обо-

значения изделия и его конструкторского документа. Код классифика-

ционной характеристики изделия представляет собой шестизначное

число, последовательно обозначающее класс (первые два знака), под-

класс, группу, подгруппу, вид (по одному знаку).

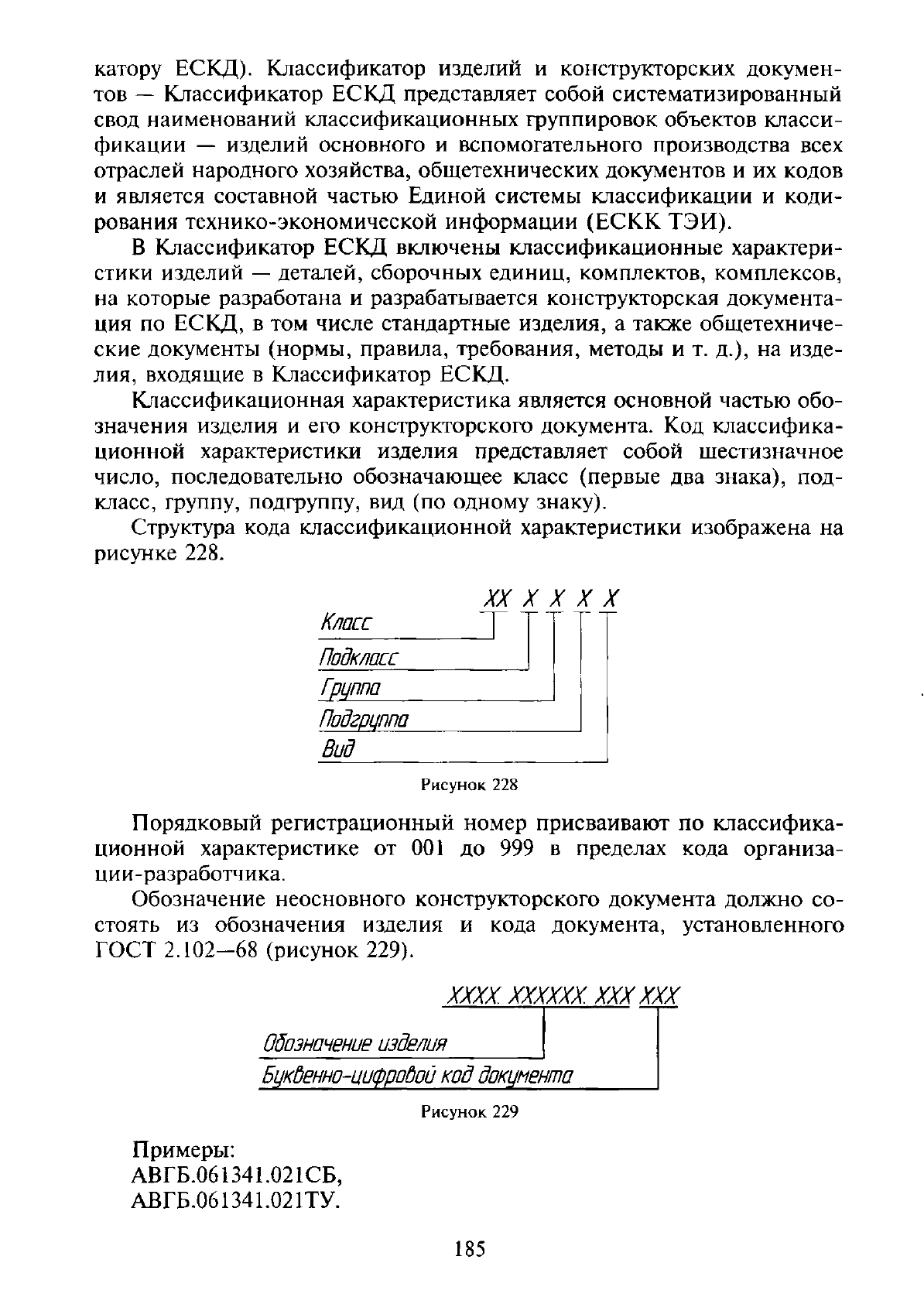

Структура кода классификационной характеристики изображена на

рисунке 228.

X X X X

Класс

ТТТ

Подкласс

Группа

Подгрцппа

Вид

Рисунок 228

Порядковый регистрационный номер присваивают по классифика-

ционной характеристике от 001 до 999 в пределах кода организа-

ции-разработчика.

Обозначение неосновного конструкторского документа должно со-

стоять из обозначения изделия и кода документа, установленного

ГОСТ 2.102-68 (рисунок 229).

XXX

XXX XXX XXX XXX

Обозначение

изделия

Букбенно-цифровой

код

документа

Рисунок 229

Примеры:

АВГБ.061341.021СБ,

АВГБ.061341.021ТУ.

185

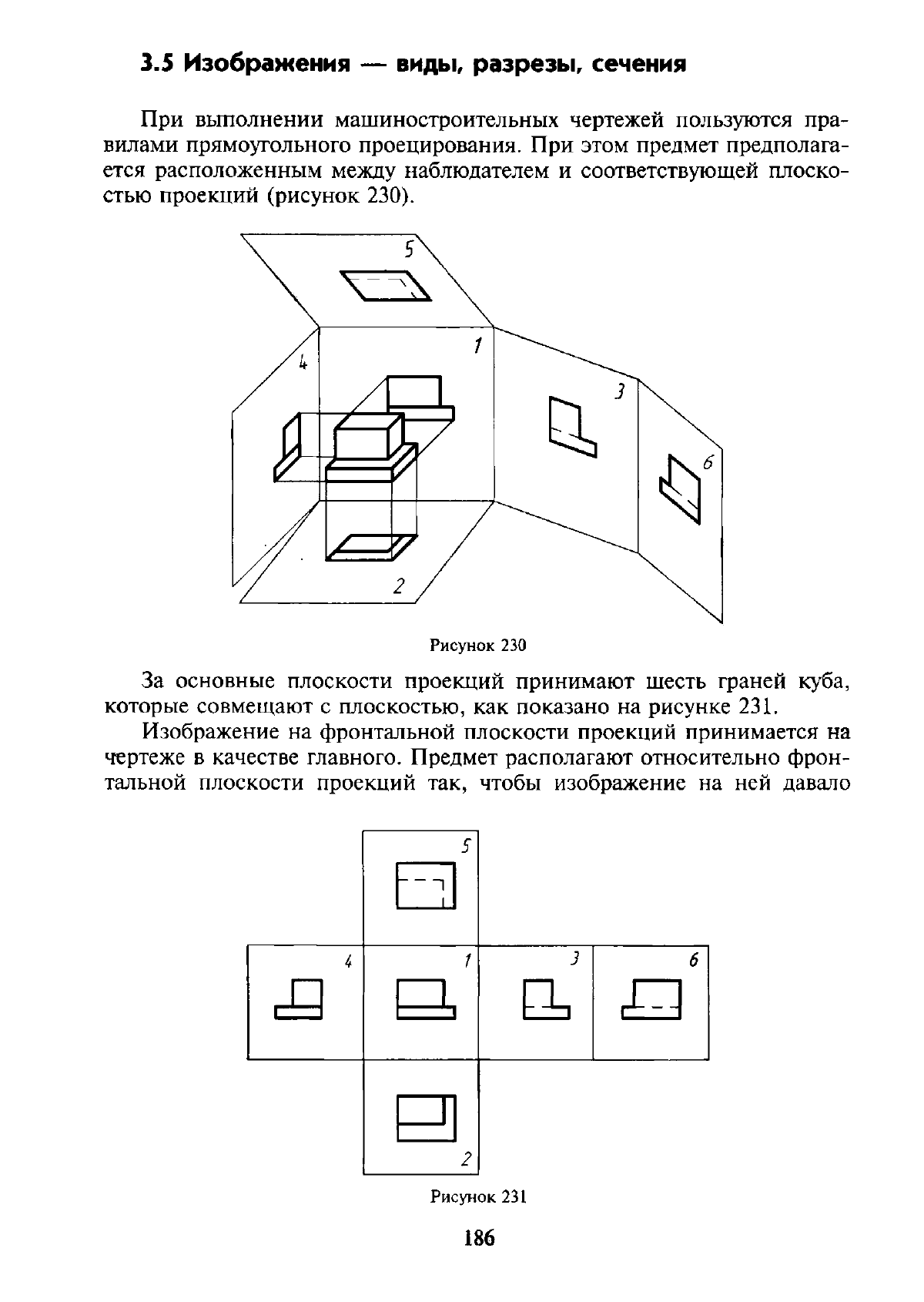

3.5

Изображения

—

виды,

разрезы, сечения

При выполнении машиностроительных чертежей пользуются пра-

вилами прямоугольного проецирования. При этом предмет предполага-

ется расположенным между наблюдателем и соответствующей плоско-

стью проекций (рисунок 230).

Рисунок

230

За основные плоскости проекций принимают шесть граней куба,

которые совмещают с плоскостью, как показано на рисунке 231.

Изображение на фронтальной плоскости проекций принимается на

чертеже в качестве главного. Предмет располагают относительно фрон-

тальной плоскости проекций так, чтобы изображение на ней давало

-А

Л-

Рисунок

231

186

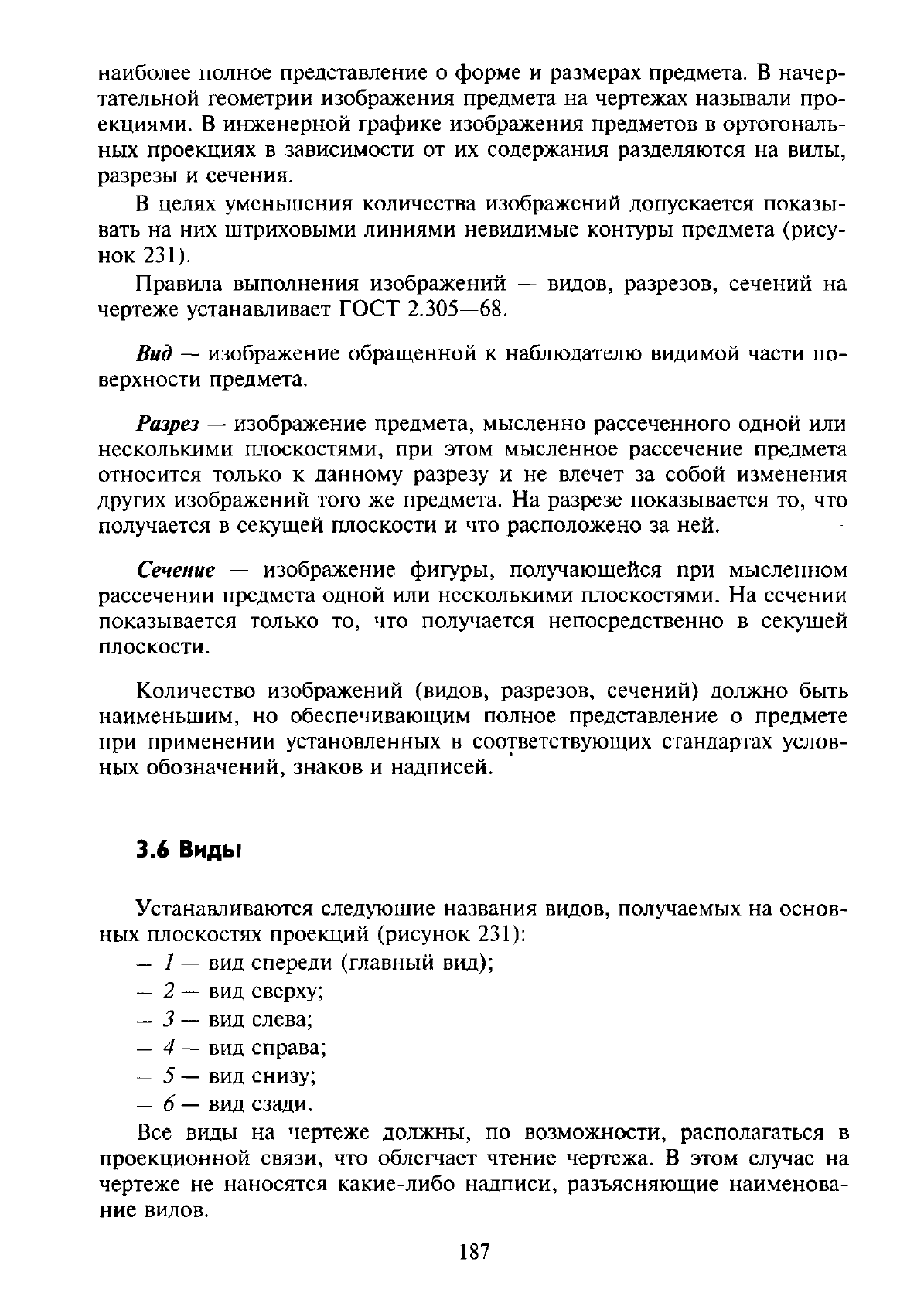

наиболее полное представление о форме и размерах предмета. В начер-

тательной геометрии изображения предмета на чертежах называли про-

екциями. В инженерной графике изображения предметов в ортогональ-

ных проекциях в зависимости от их содержания разделяются на вилы,

разрезы и сечения.

В целях уменьшения количества изображений допускается показы-

вать на них штриховыми линиями невидимые контуры предмета (рису-

нок 231).

Правила выполнения изображений — видов, разрезов, сечений на

чертеже устанавливает ГОСТ 2.305—68.

Вид — изображение обращенной к наблюдателю видимой части по-

верхности предмета.

Разрез — изображение предмета, мысленно рассеченного одной или

несколькими плоскостями, при этом мысленное рассечение предмета

относится только к данному разрезу и не влечет за собой изменения

других изображений того же предмета. На разрезе показывается то, что

получается в секущей плоскости и что расположено за ней.

Сечение — изображение фигуры, получающейся при мысленном

рассечении предмета одной или несколькими плоскостями. На сечении

показывается только то, что получается непосредственно в секущей

плоскости.

Количество изображений (видов, разрезов, сечений) должно быть

наименьшим, но обеспечивающим полное представление о предмете

при применении установленных в соответствующих стандартах услов-

ных обозначений, знаков и надписей.

3.6

Виды

Устанавливаются следующие названия видов, получаемых на основ-

ных плоскостях проекций (рисунок 231):

—

1 — вид спереди (главный вид);

—

2 — вид сверху;

—

3 — вид слева;

—

4 — вид справа;

—

5 — вид снизу;

—

вид сзади.

Все виды на чертеже должны, по возможности, располагаться в

проекционной связи, что облегчает чтение чертежа. В этом случае на

чертеже не наносятся какие-либо надписи, разъясняющие наименова-

ние видов.

187

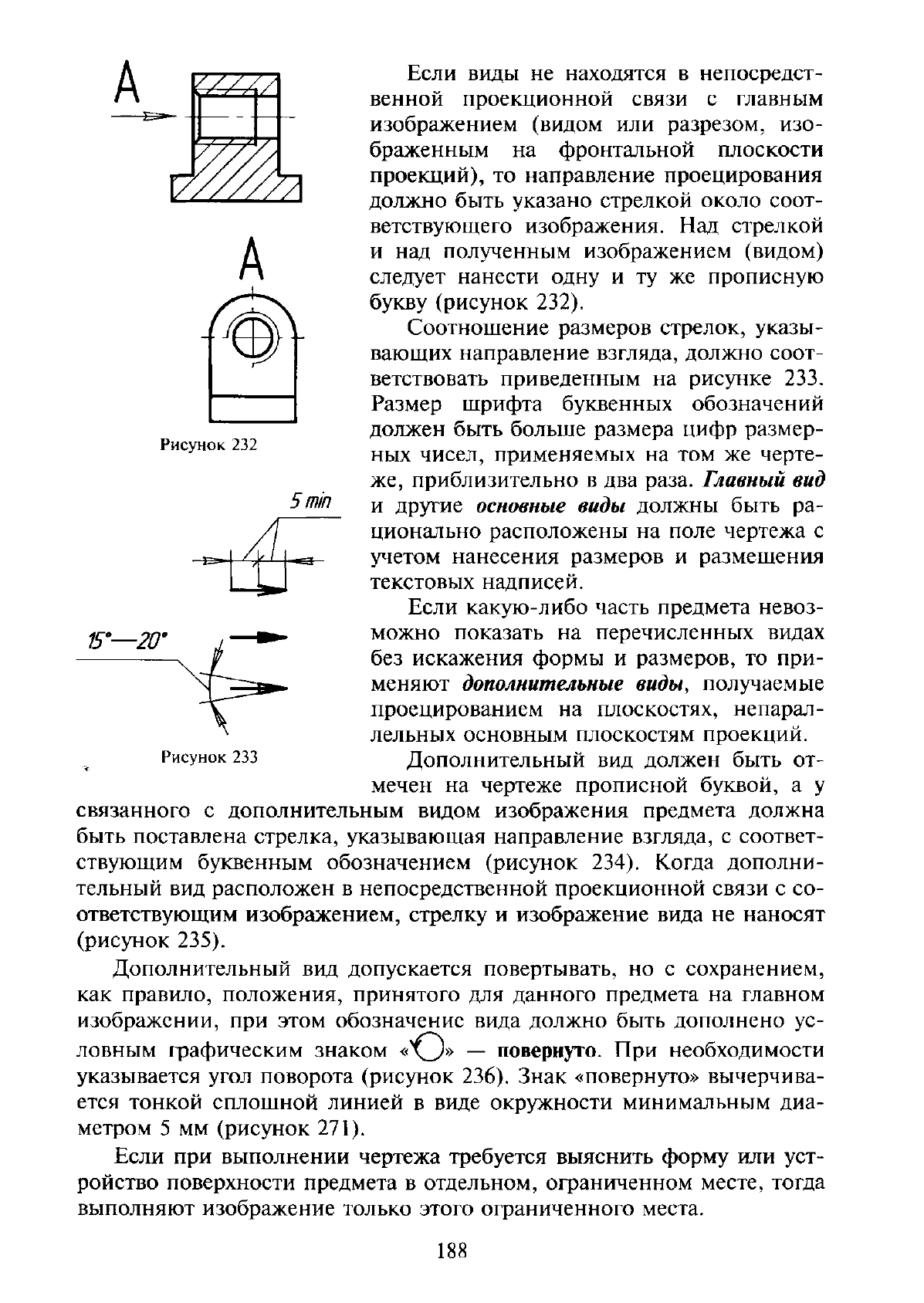

Рисунок 232

тin

\у///л

Если виды не находятся в непосредст-

I венной проекционной связи с главным

изображением (видом или разрезом, изо-

браженным на фронтальной плоскости

проекций), то направление проецирования

должно быть указано стрелкой около соот-

ветствующего изображения. Над стрелкой

и над полученным изображением (видом)

следует нанести одну и ту же прописную

букву (рисунок 232).

Соотношение размеров стрелок, указы-

вающих направление взгляда, должно соот-

ветствовать приведенным на рисунке 233.

Размер шрифта буквенных обозначений

должен быть больше размера цифр размер-

ных чисел, применяемых на том же черте-

же,

приблизительно в два раза. Главный вид

и другие основные виды должны быть ра-

ционально расположены на поле чертежа с

учетом нанесения размеров и размещения

текстовых надписей.

Если какую-либо часть предмета невоз-

можно показать на перечисленных видах

без искажения формы и размеров, то при-

меняют дополнительные виды, получаемые

проецированием на плоскостях, непарал-

лельных основным плоскостям проекций.

Дополнительный вид должен быть от-

мечен на чертеже прописной буквой, а у

связанного с дополнительным видом изображения предмета должна

быть поставлена стрелка, указывающая направление взгляда, с соответ-

ствующим буквенным обозначением (рисунок 234). Когда дополни-

тельный вид расположен в непосредственной проекционной связи с со-

ответствующим изображением, стрелку и изображение вида не наносят

(рисунок 235).

Дополнительный вид допускается повертывать, но с сохранением,

как правило, положения, принятого для данного предмета на главном

изображении, при этом обозначение вида должно быть дополнено ус-

ловным графическим знаком

— повернуто. При необходимости

указывается угол поворота (рисунок 236). Знак «повернуто» вычерчива-

ется тонкой сплошной линией в виде окружности минимальным диа-

метром 5 мм (рисунок 271).

Если при выполнении чертежа требуется выяснить форму или уст-

ройство поверхности предмета в отдельном, ограниченном месте, тогда

выполняют изображение только этого ограниченного места.

15°—20°

Рисунок 233

188

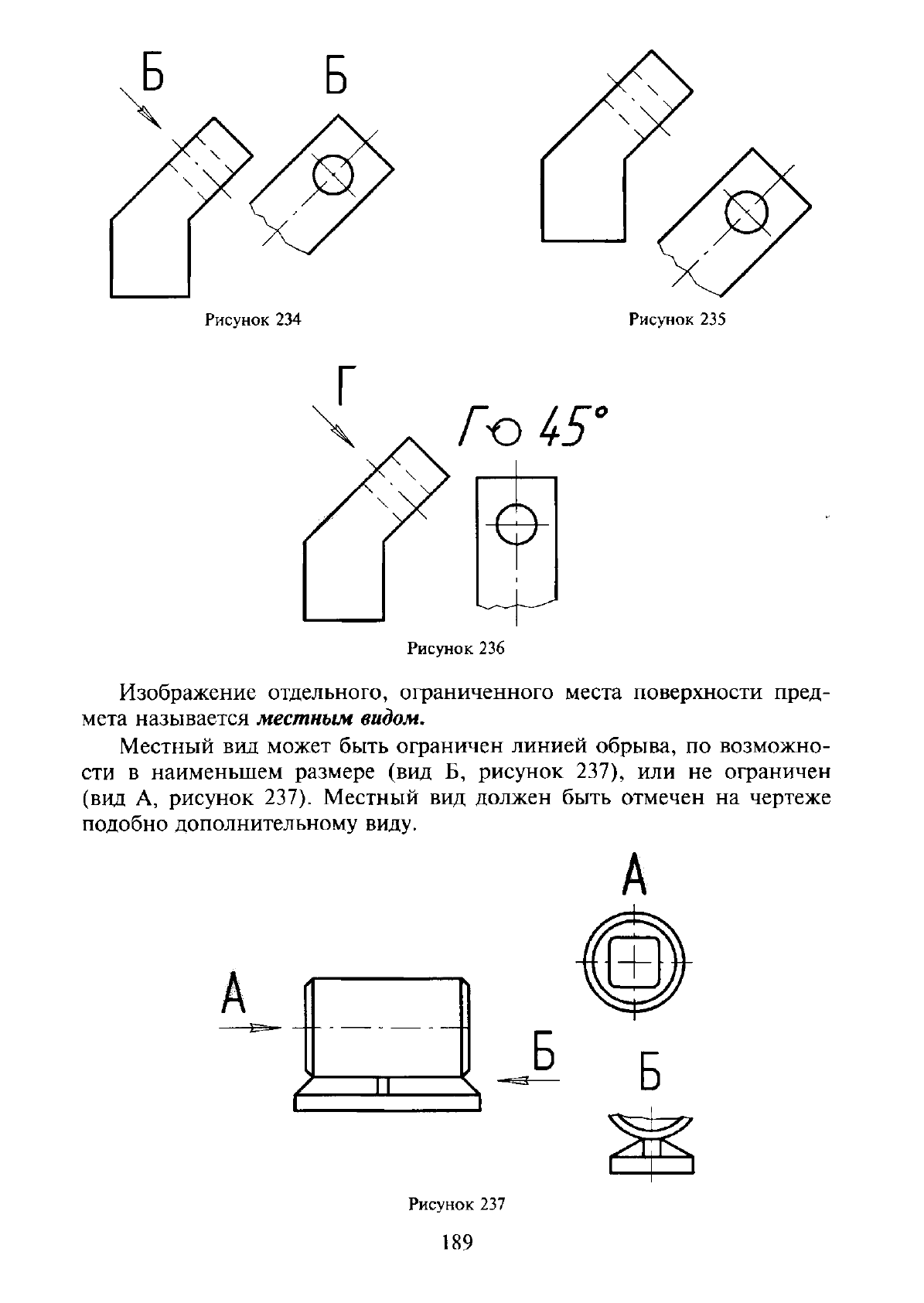

Рисунок 234 Рисунок 235

Рисунок 236

Изображение отдельного, ограниченного места поверхности пред-

мета называется местным видом.

Местный вид может быть ограничен линией обрыва, по возможно-

сти в наименьшем размере (вид Б, рисунок 237), или не ограничен

(вид А, рисунок 237). Местный вид должен быть отмечен на чертеже

подобно дополнительному виду.

Рисунок 237

189

3.7

Разрезы

Если деталь полая или имеет внутреннее устройство в виде отвер-

стий, углублений и т. п., на видах невидимые контуры изображают

штриховыми линиями. При сложной внутренней конфигурации детали

большое количество штриховых линий затрудняет чтение чертежа и не-

редко ведет к неточному представлению о форме детали. Этого можно

избежать, применяя условные изображения — разрезы. При разрезе

внутренние линии контура, изображавшиеся на чертеже штриховыми

линиями, становятся видимыми и изображаются сплошными основны-

ми линиями.

Разрезы разделяются в зависимости от положения секущей плоско-

сти относительно горизонтальной плоскости проекций на:

горизонтальные — секущая плоскость параллельна горизонтальной

плоскости проекций (рисунок 238);

вертикальные — секущая плоскость перпендикулярна горизонталь-

ной плоскости проекций (рисунок 239);

наклонные — секущая плоскость составляет с горизонтальной плос-

костью проекций угол, отличный от прямого (рисунок 240).

Рисунок

238 Рисунок 239

В зависимости от числа секущих плоскостей разрезы разделяются на:

простые — при одной секущей плоскости (рисунок 238);

сложные — при нескольких секущих плоскостях.

Сложные разрезы бывают ступенчатыми, если секущие плоскости

параллельны (рисунок 241) и ломаными, если секущие плоскости пере-

секаются (рисунок 242).

Положение секущей плоскости указывают на чертеже линией сече-

ния. Для линии сечения должна применяться разомкнутая линия. При

190
