Пакеры типа ПВ-М и ПВ-М-Г
Пакера типа ПВ-М (уплотнительные элементы резиновые) и ПВ-М-
Г (уплотнительные элементы резиновые, асбестовые и алюминиевые
защитные шайбы) применяют для проведения ремонтных работ и при
обработке ПЗП. С пакерами ПВ-М и ПВ-М-Г используют якори ЯГ и
ЯГМ.
В таблице 5.16 приводится техническая характеристика пакеров
ПВ-М, ПВ-М-Г и якорей ЯГ и ЯГМ.
Технические характеристики пакеров и якорей
Таблица 5.16
Диаметр, мм
Пакер, якорь
Максимальная
температура рабочей
среды,
0
С
Максимальный перепад
давления,
МПА
наружный
проходного
отверстия
Длина, мм
Масса, кг
ПВ-М-118-500 100 50 118 45 790 24
ПВ-М-122-500 100 50 122 45 790 24
ПВ-М-136-500 100 50 136 56 840 33
ПВ-М-140-500 100 50 140 56 840 33
ПВ-М-К- 118-500 150 50 118 45 790 24
ПВ-М-К- 122-500 150 50 122 45 790 24
ПВ-М-К- 136-500 150 50 136 56 840 33
ПВ-М-К- 140-500 150 50 140 56 840 33
ПВ-М-Г-122-140 325 14 122 45 930 27
ПВ-М-Г-140-140 325 14 140 56 1030 35
ЯГ-118-500 150 50 118 52 600 32
ЯГ-138-500 150 50 138 70 600 40
ЯГМ-118-350 150 35 118 45 630 26
ЯГМ-136-350 150 35 136 56 630 39
ЯГМ-К-118-350 150 35 118 45 630 26
ЯГМ-К-136-350 150 35 136 56 630 39
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
484
Пакер механический ПМС и 3 ПМС ЯГРП
Пакер механический скважинный (ПМС) Рисунок 5.23 -
предназначен для герметичного разобщения требуемых интервалов ствола
эксплуатационной колонны и защиты ее от динамического и агрессивного
воздействия рабочей среды в процессе проведения различных
технологических операций.
Пакер ПМС – используется при:
освоении и эксплуатации нефтяных и газовых скважин;
проверке герметичности обсадной колонны;
эксплуатации нагнетательных скважин (применяется совместно с
якорем ЯГ);
проведении других технологических операций, осуществление
которых требует создания избыточного давления.
Комплектация пакера ПМС гидроякорем ЯГРП рисунок 5.24
позволяет использовать его при гидроразрыве пласта.
Пакер устанавливается и снимается без вращения колонны НКТ и
без разгрузки на забой. При посадке пакера с помощью осевых
манипуляций инструментом не требуется точный замер величины
подрыва инструмента. Многократное (не ограниченное) количество
установок пакера за одну СПО. Увеличенный проходной диаметр ствола
пакера позволяет проводить практически весь комплекс работ связанный
с капитальным ремонтом скважин без подъема пакера (геофизические
исследования, перфорация, все виды изоляционных работ, в том числе
цементаж, поинтервальные опрессовки э/колонны как «снизу-вверх» так и
«сверху-вниз»). Низкая по сравнению с аналогичными конструкциями
металлоемкость и высокая надежность, практически исключает
возникновение аварийных ситуаций, связанных с оставлением пакера в
скважине.
Пример условного обозначения пакера ПМС 70-25-50:
«ПМС» – пакер механический скважинный;
«70» – наружный диаметр мм;
«25» – проходной диаметр мм;
«50» - максимальный перепад давления на пакер, МПа.
Пример условного обозначения пакера 3 ПМС 82-38-50-ЯГРП:
«3» – серия пакера;
«ПМС» – пакер механический скважинный;
«82» – наружный диаметр мм;
«38» – проходной диаметр мм;
«50» - максимальный перепад давления на пакер до 100МПа;
«Я» – гидроякорь;
«ГРП» – применяется для гидроразрыва пласта.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
485

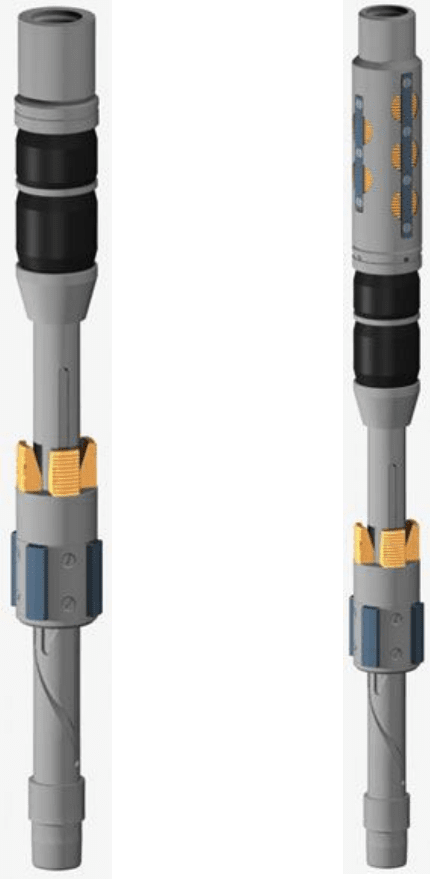

Рисунок 5.23 – Пакер
механический ПМС
Рисунок 5.24 – Пакер
механический 3 ПМС ЯГРП
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
486
Технические характеристики пакеров
Таблице 5.17
Пакер
Условный
диаметр
колонны, мм
Толщина стенок
обсадной
колонны, мм
Длина, мм
Присоединитель
ная резьба по
ГОСТ 633-80
Масса, кг
1 2 3 4 5 6
ПМС 70-25-50 89 6,5 1060 48 12
ПМС 82-38-50 102 6,5 1180 60 16
ПМС 88-38-50 114 8,6-10,2 1180 60 18
ПМС 92-38-50 114 6,4-7,4 1180 60 19
114 5,2
ПМС 98-38-50
127 7,5-9,2
1180 60 23
ПМС 112-52-50 140 9,2-10,5 1270 73 26
140 6,2-7,7
ПМС 118-52-50
146 6,5-10,7
1270 73 28
ПМС 122-52-50 146 7,7-8,5 1270 73 30
168 7,3-10,6
ПМС 140-52-50
178 12,7
1345 73 40
168 7,3-8
ПМС 145-52-50
178 5,9-11,5
1345 73 44
ПМС 182-75-50 219 6,7-14,2 1550 102 110
ПМС 70-25-50 ЯГ 89 6,5 1300 48 19
ПМС 82-38-50 ЯГ 102 6,5 1460 98 25
ПМС 88-38-50 ЯГ 114 8,6-10,2 1460 60 27
ПМС 92-38-50 ЯГ 114 6,4-7,4 1460 98 29
114 5,2
ПМС 98-38-50 ЯГ
127 7,5-9,2
1460 98 35
ПМС 112-52-50 ЯГ 140 9,2-10,5 1640 73 40
140 6,2-7,7
ПМС 118-52-50 ЯГ
146 6,5-10,7
1720 73 44
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
487
Продолжение таблицы 5.17
1 2 3 4 5 6
ПМС 122-52-50 ЯГ 146 7,7-8,5 1720 73 48
168 7,3-10,6
ПМС 140-52-50 ЯГ
178 12,7
1800 73 62
168 7,3-8
ПМС 145-52-50 ЯГ
178 5,9-11,5
1800 73 68
ПМС 182-75-50 ЯГ 219 6,7-14,2 2000 102 163
ПМС 70-25-50 ЯГРП 89 6,5 1410 48 26
ПМС 82-38-50 ЯГРП 102 6,5 1530 60 32
ПМС 88-38-50 ЯГРП 114 8,6-10,2 1530 60 35
ПМС 92-38-50 ЯГРП 114 6,4-7,4 1530 60 37
114 5,2
ПМС 98-38-50 ЯГРП
127 7,5-9,2
1530 60 43
ПМС 112-52-50 ЯГРП 140 9,2-10,5 1700 73 48
140 6,2-7,7
ПМС 118-52-50 ЯГРП
146 6,5-10,7
1700 73 52
ПМС 122-52-50 ЯГРП 146 7,7-8,5 1700 73 56
168 7,3-10,6
ПМС 140-52-50 ЯГРП
178 12,7
1775 73 70
168 7,3-8
ПМС 145-52-50 ЯГРП
178 5,9-11,5
1800 73 77
ПМС 182-75-50 ЯГРП 219 6,7-14,2 2000 102 163
Максимальная температура рабочей среды - 120ºС , по
специальному заказу изготавливается пакеры для 150ºС, 200ºС;
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
488
Пакер инерционный механический ПИМ.
Пакер инерционный механический (ПИМ) предназначен для
разобщения ствола эксплуатационной колонны в зоне их установки.
Пакеры типа ПИМ изготавливаются трех типоразмеров, в
зависимости от диаметра эксплуатационной колонны.
Пример условного обозначения пакера ПИМ - 118/500
«ПИМ» – пакер инерционный механический;
«118» – наружный диаметр пакера;
«500» – максимальный перепад давления, кг/см
2
(атм).
Технические характеристики
Таблица 5.18
Параметры ПИМ – 118/500 ПИМ – 122/500 ПИМ – 140/500
Направление усилия, которое удерживает пакер
без гидравлического
якоря
вниз вниз вниз
с якорем
гидравлическим
вверх, вниз вверх, вниз вверх, вниз
Наружный диаметр
колонны, мм.
139,7 146 168
Диаметр проходного
отверстия, мм.
40 40 40(60)
Максимальное осевое
усилие для посадки и
освобождения пакера,
кН.
125 125 125
Длина, мм. 1200 1200 1200
Присоединительные
резьбы по ГОСТ 633-
80, мм.
73 73 73
Масса не более, кг
пакера 28 30 32
полного комплекта 35 37 39
Максимальная
температура рабочей
среды, С
◦
.
100 100 100
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
489
Пакер пробка ППКО
Пакер пробка с клапаном отсекателем ППКО
представляет собой извлекаемый пакер, оснащённый
обратным клапаном с высокими характеристиками.
Основное назначение данного пакера- защита
продуктивного пласта от попадания жидкости глушения
в призабойную зону скважины.
Установка осуществляется гидравлическим
способом.
Извлечение пакера осуществляется с помощью
овершота, спускаемого на колонне насосно-
компресорных труб и захватывающего пакер.
Принцип действия: Пакер через срезную шпильку
соединяется с тягой гидравлической установочной
компоновки ГУК 4-62 и спускается на колонне насосно-
компрессорных труб в скважину. При достижении
заданной глубины внутри НКТ создают давление. При
этом толкатель установочной компоновки воздействует
на толкатель и тягу, которые, перемещаясь вниз, по
малому стволу последовательно сводят конуса и
сжимают манжету, обеспечивая заклинивание захватов и
герметизацию манжеты в обсадной колонне. При
достижении рабочего давления не менее 170атм.
происходит обрыв срезной шпильки и освобождение
пакера от установочной компоновки.
Извлечение пакера: На колонне НКТ спускают
овершот, который сцепляется с хвостовиком пакера.
Затем производят подъем. При достижении усилия не
менее 150кгс происходит срез винтов в замковой втулке
и открытие замка. При дальнейшем натяжении
происходит перемещение ствола малого вверх и
последовательное освобождение манжеты, конусов и
захватов пакера. При необходимости освобождение
овершота от пакера осуществляется посредством
разгрузки колонны НКТ и последующим вращении
колонны вправо не менее ¼ полного оборота.

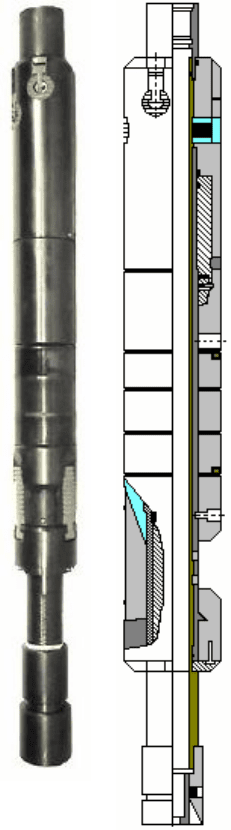

Рисунок
5.25 – Пакер
ППКО
Пример обозначения ППКО – 80.
«ППКО» – пакер пробка с клапаном – отсекателем;
«80» – наружный диаметр.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
490
Технические характеристики
Таблица 5.19
Параметры ППКО-80 ППКО-92
Условный диаметр колонны, мм 102 114
Толщина стенки, мм 6,5 5,2- 8,6
Максимальный перепад давления,
воспринимаемый клапаном, МПа
13 13
Диаметр проходного канала, мм 25 25
Длина, мм 1580 1580
Масса, кг 32 35
Пакер нагнетательных скважин ПНСМ
Предназначен для разобщения подпакерной зоны и межтрубного
кольцевого пространства нагнетательной скважины с целью защиты
эксплуатационной (обсадной) колонны от воздействия высокого давления
закачиваемой в пласт воды, что позволяет исключить порывы
эксплутационной колонны и увеличить давление закачки жидкости в
пласт.
Технические характеристики
Таблица 5.20
Исполнение пакера
Наименование
ПНСМ - 01 ПНСМ - 02 ПНСМ - 03
Тип и толщина стенки
эксплуатационной колонны по ГОСТ
632, мм
146×(7,0-
8,5)
168×(8,0-
8,9)
140×(7,0-
9,2)
Наружный диаметр и длина пакера,
мм, не более
120×1300 140×1300 114×1300
Диаметр сквозного внутреннего проходного канала, мм:
пакера 50 60 50
муфты 46 56 46
Присоединительная резьба по ГОСТ 633, мм
пакера 73 89 73
муфта верхняя 73 89 73
муфта нижняя 73 89 73
Наружный диаметр и длина муфты,
мм, не более
120×145 140×160 114×145
Диаметр вымывного шара, мм 53 63 53
Масса пакера с муфтой, кг, не более 85 105 70
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
491
Рабочая среда для пакера:
вода пресная (речная, озерная);
минерализованная пластовая с
содержанием минеральных солей до 25г/л,
вода подтоварная с
минерализацией до 25г/л и содержанием
нефтепродуктов до 125г/л и другие
жидкости, неагрессивные по отношению к
сталям марок 20 по ГОСТ 1050 и 40Х по
ГОСТ 4543.
Температура рабочей среды не
более 100ºС.
Преимуществами пакера данного
типа являются:
специально подобранный по
химическому составу комплект резиновых
уплотнений, стойких как к нефти, так и к
пластовой воде;
верхние плашки гидроякоря
прижимаются буферной жидкостью, что
обеспечивает легкость обратного
складывания при извлечении;
имеется седло для прессовки
колонны НКТ;
комплектация перепускной
муфтой для сброса давления из
затрубного надпакерного пространства в
колонну НКТ;
простота конструкции;
немногочисленность составляющих
его деталей;
небольшие габариты и масса.
Рисунок 5.26 - Пакер
ПНСМ.
Пакер также применим для проведения обработок призабойной
зоны (ОПЗ) нефтяных и нагнетательных скважин при давлении не более
35 МПа. По глубине посадки пакера ограничений нет.
Пакеры выпускаются в нескольких исполнениях в зависимости от
диаметра эксплуатационной колонны (ПНСМ-01, ПНСМ-02 и ПНСМ-ОЗ
для обсадных колонн 146мм, 168мм и 140мм соответственно).
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
492
Пакер для раздельной закачки жидкости в два пласта
Пакеры ПНСМ 04, рисунок 5.27- предназначены для герметичного
разобщения призабойной зоны, межпакерного кольцевого пространства и
затрубного (надпакерного) пространства нагнетательной скважины в
целях обеспечения возможности независимой закачки воды в два пласта
скважины и при этом защиты эксплуатационной (обсадной) колонны
скважины от воздействия высокого давления закачиваемой воды. Пакер
состоит из двух пакеров: верхнего и нижнего, соединенных между собой
трубами НКТ.
Технические характеристики
Таблица 5.21
Наименование
ПНСМ.04
(с муфтой МОП-02)
Тип и толщина стенки трубы по ГОСТ 632
эксплуатационной колонны, мм
146×(7,0-8,5)
Рабочее давление, МПа, не более 35
Диаметр внутреннего проходного канала, мм
пакера нижнего 48+2
пакера верхнего 33+1
Присоединительная резьба по ГОСТ 633, мм
пакера нижнего 73
пакера верхнего 89
Площадь сечения периферийного канала перепускного
клапана, мм
2
691,2
Длина пакера нижнего 1377
Длина пакера верхнего 1633
Пакер верхний: служит для герметичного разобщения верхнего
пласта скважины от межтрубного кольцевого пространства; в состав
входит перепускной клапан, обеспечивающий раздельное прохождение
потоков воды через центральный канал в подпакерную зону нижнего
пакера и через периферийный канал в межпакерную зону.
В верхней части перепускной клапан имеет седло для герметичной
стыковки с колонной НКТ 48. Пакер нижний служит для разобщения
пластов, в которые нагнетается вода, и представляет собой серийный
пакер ПНСМ 01. Спуск пакеров ПНСМ 04 производится на колонне НКТ
89 с последующей одновременной гидравлической посадкой пакеров. При
последующем спуске колонны НКТ 48 ее хвостовик герметизируется в
приемном седле перепускного клапана и вскрывает перепускные окна,
