Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
21
Элеватор
При проведении спускоподъемных операций необходимо
захватывать и удерживать на весу подземное оборудование. Для этой цели
используются различные захватные приспособления, крепящиеся на
крюке. К ним относятся элеваторы.
Элеваторы различают по назначению и конструкции. По
назначению элеваторы бывают трубные и штанговые, соответственно для
труб и для штанг.
Трубные элеваторы.
По типу захвата и удержания трубные элеваторы разделяются на
элеваторы:
а) с захватом под муфту;
б) с захватом под высадку трубы;
в) с захватом под тело трубы, (элеватор – спайдер).
Элеваторы первого типа наиболее распространены и
предназначены для работы с муфтовыми трубами. Элеваторы второго
типа необходимы для работы с трубами с высадкой наружу. Элеваторы
третьего типа предназначены для работы с безмуфтовыми трубами, а
также в случае, когда контактная нагрузка от веса колонны, превышает
допустимую.
Одноштропные элеваторы
Элеватор типа ЭТА (рисунок 6.2)
Элеватор состоит из корпуса 4, серьги 1, соединенных шарнирно с
помощью пальцев 2 и шплинтом 3. В корпусе, имеющем узел захвата 8, с
тыльной стороны которого располагается рукоятка 5, соединенная с
корпусом при помощи направляющей втулки 6 и двух штырей 7. Левая и
правая направляющие 9 прикрепленные к корпусу элеватора болтами 10,
обеспечивают раскрытие и закрытие челюстей захвата.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
22

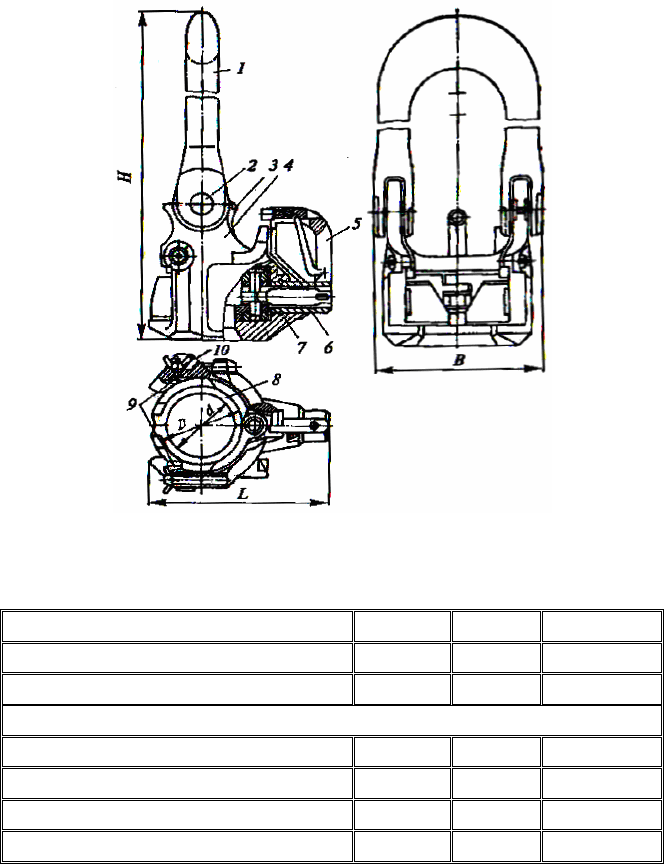

Рисунок 6.2 - Элеватор трубный ЭТА
Технические характеристики элеваторов ЭТА
Таблица 6.5
Показатели ЭТА-32 ЭТА-60
ЭТА-60БН
Грузоподъемность, т. 32 50 60
Условный диаметр труб, мм. 48-73 48-89 60-89
Габаритные размеры, мм.
- длина 265 280 290
- ширина 200 230 239
- высота 525 550 560
Масса, кг. 16,0 22,0 25,0
Элеваторы типа ЭТАР
Предназначены для работы в неглубоких скважинах при
свинчивании и развенчивании вручную насосно-компрессорных труб.
Применяются эти элеваторы при работе с трубами небольшого диаметра и
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
23
полыми штангами.
Технические характеристики элеваторов ЭТАР
Таблица 6.6
Показатели ЭТАР – 12,5 ЭТАР - 20
Грузоподъемность, т. 12,5 20
Число сменных захватов, шт. 4 3
Условный диаметр труб, мм. 26, 33, 42, 48 48, 60, 73
Габаритные размеры, мм.
- длина 190 250
- ширина 230 260
- высота 565 565
Масса с захватом, кг. 14,5 30
Элеватор типа ЭЗН (рисунок 6.3)
Технические характеристики элеваторов ЭЗН
Таблица 6.7
Показатели
ЭЗН-45-15
ЭЗН-60-15
ЭЗН-60-25
ЭЗН-75-50
ЭЗН-89-50
ЭЗН-114-50
1 2 3 4 5 6 7
Грузоподъемность, т. 15 15 25 50 50 50
Диаметр расточки под
трубу, мм.
49,8 63 63 76 92 118
Условный диаметр труб,
мм.
45 60 60 75 89 114
Габаритные размеры, мм
- длинна 245 250 300 300 300 300
- ширина 300 315 315 320 330 355
- высота 740 770 885 995 1020 1030
Вес, кг. 27,5 29 47 73 77 81
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
24

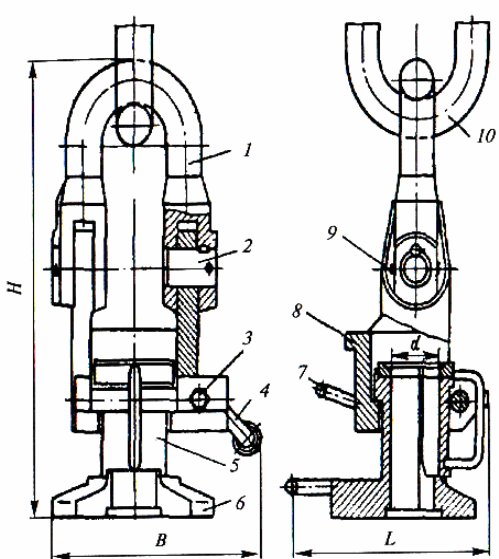

Рисунок 6.3 - Элеватор ЭЗН
1-серьга; 2-отверстие для пальца; 3-винт; 4-рукоятка затвора; 5 –корпус; 6-
опорный фланец; 7-затвор , 8-захват, , 9-фиксатор; 10-штроп.
Элеватор типа ЭНКБ-80
Предназначен для спускоподъемных операций при ремонте
скважин с удержанием на весу колонны безмуфтовых труб. Он состоит из
корпуса, двух створок - левой и правой, клиньев корпуса и створок, двух
рычагов – левого и правого, рычага управления, затвора и серьги.
Технические характеристики представлены в таблице 6.8
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
25
Технические характеристики элеваторов ЭНКБ-80
Таблица 6.8
Показатели ЭНКБ-80
Грузоподъемность, кН (т). 800 (80)
Условный диаметр труб, мм. 60, 73, 89
Габаритные размеры, мм.
- длина 320
- ширина 320
- высота 905
Масса, кг. 126
Кроме того, выпускаются элеваторы спайдеры ЭС для НКТ
диаметром от 33мм до 89мм.
Технические характеристики элеваторов ЭС
Таблица 6.9
Показатели ЭС-32М ЭС-50М ЭС-60М ЭС-80М
Грузоподъемность, кН (т). 320 (32) 500 (50) 600 (60) 800 (80)
Элеваторы комплектуются захватами под необходимый диаметр
труб.
Также выпускаются элеваторы ЭГ - одноштропные предназначены
для работы с автоматами АПР-2ВБ и спайдерами, грузоподъемностью 16,
50 и 80 т.
Двухштропные элеваторы
Элеваторы блочного типа (двухштропные) выпускаются
нескольких марок.
Элеватор типа ЭХЛ (рисунок 6.4)
Элеватор ЭХЛ состоит из кованого корпуса с боковыми
проушинами под штропы. В верхней части корпуса имеется кольцевая
выточка для затвора, представляющая собой разрезное кольцо по
диаметру трубы. Затвор свободно перемещается в кольцевой выточке. На
корпусе имеется горизонтальная прорезь, через которую пропущена
рукоятка для управления затвором. Для предотвращения открытия
элеватор снабжен предохранителем, состоящим из стакана, штока с
рукояткой и пружины помещенной в стакан. Вверх штока скошен под
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
26
углом для автоматического запирания при закрытии затвора. Для
предотвращения выпадения штропов отверстия в проушинах запираются
шпильками.

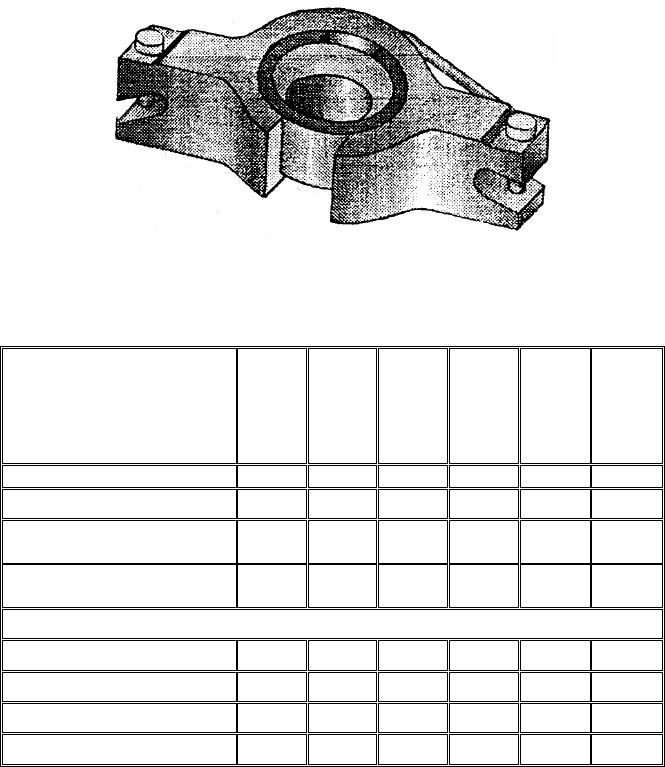

Рисунок 6.4 – Двухштропный элеватор типа ЭХЛ
Технические характеристики элеваторов ЭХЛ
Таблица 6.10
Показатели
ЭХЛ-33-10
ЭХЛ-48-15
ЭХЛ-60-15
ЭХЛ-73-25
ЭХЛ-89-35
ЭХЛ-114-
40
1 2 3 4 5 6 7
Грузоподъемность, т. - 10 15 25 35 40
Диаметр расточки под
трубу, мм.
- 50 62 75 91 116
Условный диаметр труб,
мм.
33 48 60 73 89 114
Габаритные размеры, мм.
- длина - 370 370 370 395 440
- ширина 135 155 160 180 215
- высота 110 110 130 145 160
Масса, кг. - 14 18 20 29 35
Элеватор типа ЭТАД (рисунок 6.5)
Элеваторы ЭТАД с захватывающим устройством автоматического
действия, для захвата под муфту насосно-компрессорных труб условным
диаметром от 48 до 114мм. и удержания их на весу в процессе
спускоподъемных операций при ремонте нефтяных и газовых скважин.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
27
Технические характеристики элеваторов ЭТАД
Таблица 6.11
Показатели ЭТАД-50 ЭТАД-80
Грузоподъемность, т. 50 80
Условный диаметр труб, мм. 48, 60, 73, 89 73, 89, 102, 114
Габаритные размеры, мм.
- длина 410 510
- ширина 240 260
- высота 175 220
Масса (без захвата), кг. от 21 до 39

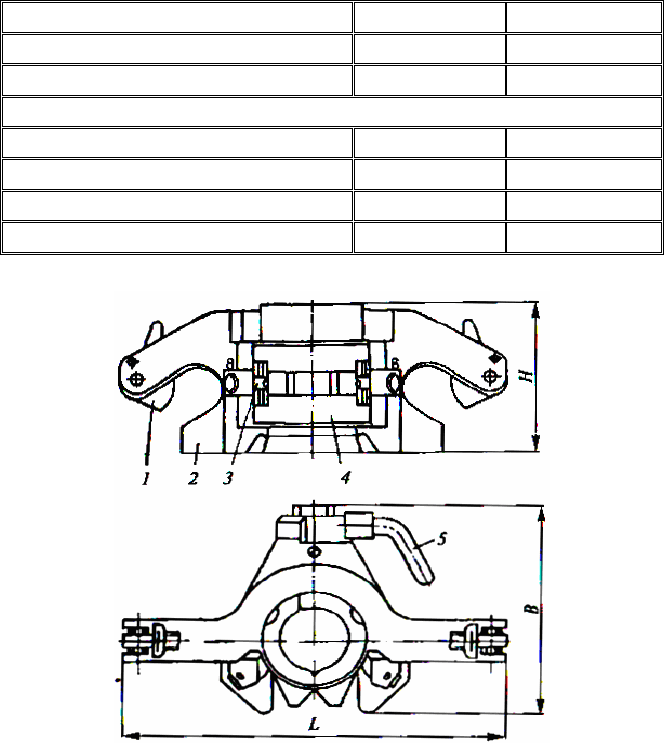

Рисунок 6.5 - Элеватор типа ЭТАД
1- предохранитель; 2-корпус; 3- упор; 4- захват; 5- рукоятка
В настоящее время выпускаются также автоматические элеваторы
двухштропные типа ВМ ЭТАД грузоподъемностью 50тонн. Они
предназначены для захватывания под муфту и удержания на весу колонны
бурильных труб ГОСТ 631-75 и труб насосно-компрессорных по ГОСТ
633-80 с условным диаметром от 60 до 89мм при спускоподъемных
операциях, бурении и ремонте скважин.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
28
Элеваторы типа ВМ ЭТАД аналогичны элеваторам модели SD-65
фирмы «Oil Country». Конструкция элеватора обеспечивает
автоматическое запирание затвора при вводе трубы в зев элеватора.
Технические характеристики элеваторов МВ ЭТАД
Таблица 6.12
Габаритные размеры, мм. не
более
Условный
диаметр
труб, мм.
Диаметр
отверстия
затвора, мм.
высота длина ширина
Масса, кг.
62
68
215 528 262 36
60
70
76
81
215 540 275 37
73
85
92
89
100
215 560 295 39
Также выпускаются элеваторы с новой системой запирания
пальцевого типа ЭТА-32П, ЭТА-50П, ЭТА-60П.
Технические характеристики элеваторов ЭТА-П
Таблица 6.13
Показатели ЭТА-32П ЭТА-50П
Грузоподъемность, т. 32 50
Условный диаметр гладких и высаженных
труб, мм.
48, 60, 73 60, 73, 89
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
29
Элеваторы штанговые
Элеватор штанговый ЭШН (рисунок 6.6)
Предназначен - для захвата колонны штанг и удержания ее в
подвешенном состоянии при СПО, грузоподъемностью 5 и 10т.
Конструкция их предусматривает использование двух пар вкладышей для
втулок, одна предназначена для штанг диаметром 12, 16, 19 и 22мм,
вторая - для штанг диаметром -25мм.

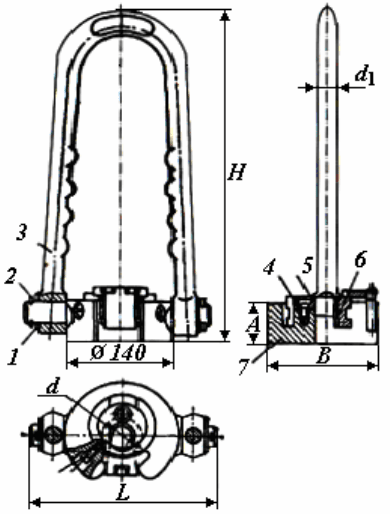

Рисунок 6.6 – Элеватор типа ЭШН
1-шайба; 2-шплинт; 3-штроп; 4, 8-винт; 5-вкладыш; 6-втулка; 7-корпус.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
30
Технические характеристики элеваторов ЭШН
Таблица 6.14
Показатели ЭШН-5 ЭШН-10
Грузоподъемность, т. 5 10
Диаметр захватываемых насосных штанг,
мм.
12, 16, 19, 22 16, 19, 22, 25
Высота корпуса, мм. 60 72
Диаметр штропа, мм. 22 25
Габаритные размеры, мм.
- длина 228 232
- ширина 125 125
- высота 500 500
Масса (без захвата), кг. 9,7 12,7
Элеватор полированных штанг ЭПШ-20
Технические характеристики элеваторов ЭШН
Таблица 6.15
Показатели ЭПШ-20
Грузоподъемность, т. 20
Диаметр захватываемых насосных штанг, мм. 30
Диаметр штропа, мм. 32
Габаритные размеры, мм. 225×163×555
Масса (без захвата), кг. 18
Элеватор типа ВМ ЭША
Технические характеристики элеваторов ВМ ЭША
Таблица 6.16
Показатели
ВМ ЭША-
10-16/19
ВМ ЭША-
10-19/22
ВМ ЭША-
10-25/28
1 2 3 4
Диаметр отверстия, мм. 24 27 34
Условный размер штанг, мм. 16, 19 19, 22 25, 28
