Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
71
Продолжение таблицы 6.44
Условный диаметр, мм Масса, кг
Обозначение
Экспл-
ной
колонны
захватыва
емых труб
Грузоп
одъем
ность,
т
Диам
етр,
мм
Длина,
мм
Наружный
диаметр
воронки,
мм
Длина с
воронкой,
мм
трубол
овки
труболо
вки с
воронко
й
Неосвобождающиеся наружные
ТНЗ-114 114 48; 60 40 - - 95 418 - 14,0
ТНЗ-146 146 60; 73 40 - - 116 590 - 25,0
ТНЗ-168 168 и более 60; 73; 89 75 - - 138 765 - 32,0
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
72
Продолжение таблицы 6.44
Условный диаметр, мм Масса, кг
Обозначение
Экспл-
ной
колонны
захватыва
емых труб
Грузоп
одъем
ность,
т
Диам
етр,
мм
Длина,
мм
Наружный
диаметр
воронки,
мм
Длина с
воронкой,
мм
трубол
овки
труболо
вки с
воронко
й
Освобождающиеся гидравлического и механического действия
ТВГ 60-1-92 114 60 30/20 92 1130 - - 36 -
ТВМ 73-1-92 114 73 40/50 92 1510 - - 47 -
ТВГ 73-1-92 114 73 40/50 92 1400 - - 48 -
ТВГ 72-2-115 146-273 73 40/50 108 1400 115-240 1450-2000 65 77-110
ТВГ 89-2-115 146-273 89 60/70 108 1550 136-242 1650-2000 78 118-150
ТВМ114-1-132 168 114 100/100 132 1762 168-236 2062-2152 120 226-241
ТВГ 114-1-132 168-273 114 100/100 132 1800 168-242 2020-2070 120 172-190
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
73
Размерный ряд труболовок
Таблица 6.45
Наружний диаметр, мм.
Типоразмер
труболовки
переводника направления
Диапазон
захватываемых
диаметров, мм.
Допускаемая
осевая
нагрузка, кН.
Присоединительная
резьба по ГОСТ
28487-90
ТВ 48…80 80 - 39…43 350 3-66
ТВ 60…80 80 - 48…55 520 3-66
ТВ 60…92 92 - 48…55 520 3-66
ТВ 60…113 113 - 48…55 520 3-88
ТВ 60…120 - 120 48…55 520 3-66
ТВ 73…95 95 - 59…66 600 3-76
ТВ 73…95 95 - 63…70* 600 3-76
ТВ 73…113 113 - 59…66 600 3-88
ТВ 73…113 113 - 63…70* 600 3-88
ТВ 73…120 - 120 59…66 600 3-76
ТВ 73…120 - 120 63…70* 600 3-76
ТВ 89…108 108 - 72…83,5 600 3-88
ТВ 89…108 108 - 75…88* 600 3-88
ТВ 89…110 110 - 72…83,5 600 3-88
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
74
Продолжение таблицы 6.45
Наружний диаметр, мм.
Типоразмер
труболовки
переводника направления
Диапазон
захватываемых
диаметров, мм.
Допускаемая
осевая
нагрузка, кН.
Присоединительная
резьба по ГОСТ
28487-90
ТВ 89…110 110 - 75…88* 600 3-88
ТВ 89…120 120 - 72…83,5 1200 3-102
ТВ 89…120 120 - 75…88* 1200 3-102
ТВ 89…132 - 132 72…83,5 1200 3-102
ТВ 89…132 - 132 75…88* 1200 3-102
ТВ 114…120 120 - 90…102,5 1200 3-102
ТВ 114…120 120 - 90…109,5* 1200 3-102
ТВ 114…130 130 - 90…102,5 1200 3-102
ТВ 114…130 130 - 90…109,5* 1200 3-102
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
75
Труболовки внутренние освобождающиеся типа ТВМ1 (таблица
6.46).
Труболовки внутренние ТВМ1 предназначены для захвата и
удержания труб за внутреннюю поверхность при подъеме.
Конструкция труболовок обеспечивает освобождение от
аварийного объекта при невозможности извлечения его из скважины.
Пример условных обозначений:
ТВМ1 – 146 – 123 - 136 – труболовка внутренняя типа ТВМ1 для
захвата труб с внутренним диаметром 123–136мм.
ТВМ1 – 146Л – 123 – 136 то же с левой присоединительной
резьбой.
Техническая характеристика труболовок типа ТВМ1
Таблица 6.46
Типоразмер
труболовки
Диапазон
захватыва
емых
диаметров
, мм.
Допускае
мая
осевая
нагрузка,
кН.
Наружный
диаметр
переводника,
мм.
Присоедин
ительная
резьба по
ГОСТ
28487-90
ТВМ1-60 48,7…53 300 90 3-76
ТВМ1-73 58…65 500 90 3-76
ТВМ1-89 72…79 1200 108 3-88
ТВМ1-102(80-86) 80…86 1000 120 3-102
ТВМ1-102(86-92) 86…92 1000 120 3-102
ТВМ1-114(92-98) 92…98 1200 120 3-102
ТВМ1-114(99-103) 99…103 1200 - 3-102
ТВМ1-127(104-115) 104…115 1600 140 3-117
ТВМ1-127(110-120) 110…120 1600 140 3-117
ТВМ1-146(116-132) 116…132 2150 160 3-121
ТВМ1-146(123-136) 123…136 2150 160 3-121
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
76
Ловитель насосных штанг типа ЛШ и ЛШС (рисунок 6.33)
Ловители штанг, предназначенные для захвата за наружную
поверхность насосных штанг по ГОСТ 13877-96 и их муфт, выпускаются
двух типов:
- ловитель типа ЛШ – цанговый;
- ловитель типа ЛШС – с цанговым и спиральным захватом.
Конструкция ловителей позволяет при необходимости освободится
от захваченных штанг непосредственно в скважине.
Пример обозначения:
ЛШ 58,5×46 – ловитель штанг типа ЛШ с наружным диаметром
58,5мм., для захвата штанг Ш22 и муфт МШ22.
ЛШС 55/46 – ловитель штанг типа ЛШС с наружным диаметром
55мм. максимальным диаметром захватываемого объекта 46мм.

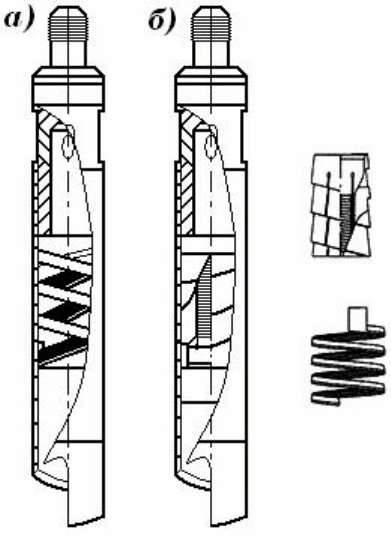

Рисунок 6.33 – Ловитель штанг а) типа ЛШ; б) спиральный типа
ЛШС. (цанга, пружина).
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
77
Технические характеристики ловителей
Таблица 6.47
Типоразмер ловителя
Максимальный,
условный диаметр
колонны НКТ в
которую может быть
спущен ловитель, мм.
Диапазон
захватываемых
диаметров, мм.
Максимальный
диаметр, мм.
Присоединительная
резьба по ГОСТ 13877-
96
Допускаемая осевая
нагрузка. кН.
ЛШ 47,5×36 60 13…36 47,5 Ш22 80
ЛШ 57×43 73 13…43 57 Ш22 160
ЛШ 58,5×46 73 13…46 58,5 Ш22 100
ЛШ 69×53 89 13…53 69 Ш29 140
ЛШ 71×60 89 13…60 71 Ш29 120
ЛШС 55/46 73 12…46 55 Ш22 150
Ловители типа ЛКШ-114
Ловители ЛКШ-114 (рисунок 6.34) предназначены для ловли,
отвинчивания и извлечения (целиком или по частям) насосных штанг за
тело или муфту в эксплуатационной колонне, а также
недеформированных насосно-компрессорных труб диаметром до 48 мм.
Ловитель состоит из корпуса 4, удлинителя 1, плашкодержателей 3
и 6, пружины 2, плашек 5 и 8, винта 7 и стопорного винта 9.
Рисунок 6.34 - Ловитель ЛКШ-114
К верхней части корпуса ловителя прикреплен удлинитель, а к
нижней - воронка 10. В верхней и нижней частях корпуса на внутренней
поверхности предусмотрены специальные пазы с профилем сечения типа
«ласточкин хвост», в которых сверху расположены плашки для ловли
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
78
штанг за тело, а снизу - плашки для ловли штанг за муфту.
Плашки перемещаются в корпусе синхронно с помощью
специальных плашкодержателей, соединенных между собой винтами, и
пружины.
Техническая характеристика
Таблица 6.48
Показатель ЛКШ-114
Условный диаметр ловимой колонны, мм:
- насосных штанг
- за тело 16, 19, 22
- за муфту 38, 42,46
- труб:
- за тело В33, В42, В48
- за муфту В33
Условный диаметр колонны обсадных труб,
в которой, производится ловля, мм.
144 - 168
Грузоподъемность, т. 24
Основные размеры (с воронкой), мм.
- диаметр 95
- длина 913
Масса (с воронкой), кг. 31
Ловитель типа ЛКШТ-136
Ловитель ЛКШТ-136 (рисунок 6.35) предназначен для ловли и
извлечения насосно-компрессорных и насосных штанг (отдельных или
расположенных в несколько рядов) из эксплуатационной колонны.

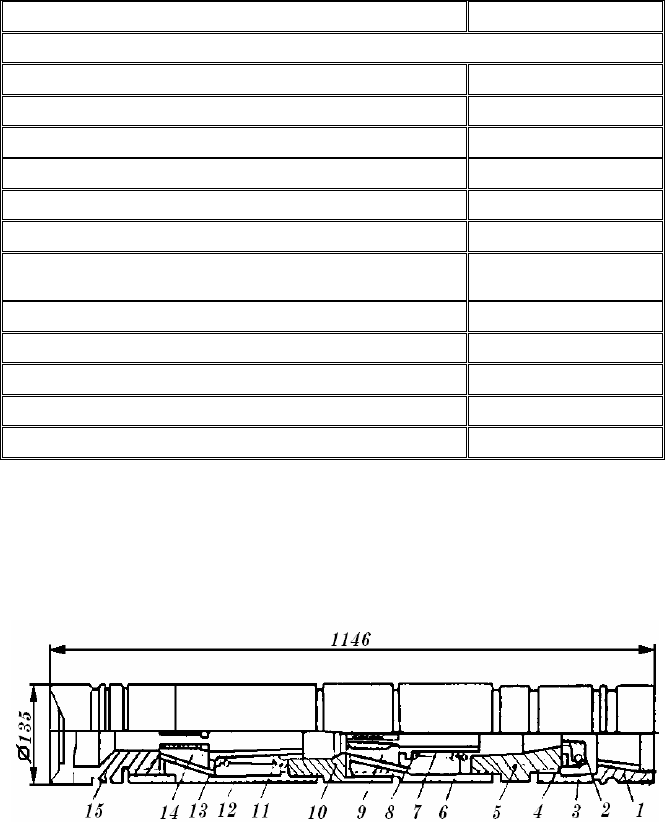

Рисунок 6.35 - Ловитель ЛКШТ-136
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
79
Ловитель состоит из трех захватных ярусов: нижнего - для захвата
насосно-компрессорных труб диаметром 73мм и пучка насосных штанг;
среднего - для захвата насосно-компрессорных труб диаметром 48 и 60мм
и насосных штанг за муфту; верхнего - для захвата насосных штанг за
тело.
В состав каждого яруса входит корпус - верхний 5, средний 6 и
нижний 12. Корпусы соединены между собой резьбой; средний и нижний
- при помощи переводника 10.
В верхнем корпусе расположены две откидные плашки 2 с
гребенчатой насечкой, которые укреплены в пазах кронштейна 4 на оси 3.
Плашки могут поворачиваться в верхнее (раскрытое) положение и
возвращаться в исходное.
К верхнему корпусу прикреплен переводник 1 для соединения с
колонной бурильных труб, а к нижнему - специальная воронка 15 для
направления ловимых штанг и труб внутрь ловителя.
В среднем и нижнем корпусах, на внутренней поверхности
предусмотрены наклонные пазы с профилем сечения типа «ласточкин
хвост», смещенные относительно друг друга на 120º, в пазах расположено
по три плашки 9 и 14. В захватной части плашек имеются острые
гребенчатые пазы, а с наружной стороны - конусные выступы с профилем
сечения типа «ласточкин хвост», которые входят в соответствующие пазы
корпусов. Сверху на торцах плашек установлены стаканы 7 и 13,
служащие направляющими для пружин 8 и 11.
Техническая характеристика
Таблица 6.49
Показатель ЛКШТ-136
1 2
Условный диаметр ловимой колонны, мм:
- насосных штанг:
- за тело 12, 16, 19, 22, 25, 28
- за муфту 26, 38, 42, 46, 53, 60
- труб гладких:
- за тело 48 - 73
- за муфту 56 - 73
- труб с высаженными концами:
- за тело 33 - 60
- за муфту 18 – 63,5
Условный диаметр эксплуатационной колонны,
в которой, производится ловля, мм.
168 - 273
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
80
Продолжение таблицы 6.49
1 2
Грузоподъемность, т. 50
Основные размеры (с воронкой), мм.
- наружный диаметр 136
- длина 1146
Масса (с воронкой), кг. 95
Штанголовитель типа ШК
Штанголовитель типа ШК (рисунок 6.36) предназначен для
извлечения оставшейся в скважине колонны насосных штанг и устьевых
штоков.
Штанголовители типа ШК выпускают в двух исполнениях:
1 - для захвата за тело, муфту или головку насосной штанги;
2 - для захвата за муфту или головку насосной штанги.
Штанголовители изготовляют с резьбой правого направления; их
применяют с центрирующим приспособлением (воронкой).

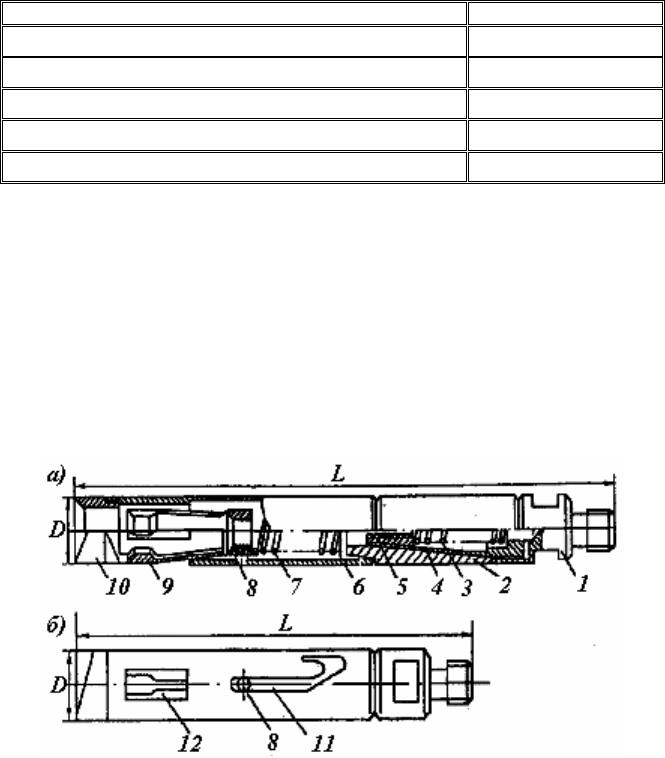

Рисунок 6.36 - Штанголовитель типа ШК:
а – исполнение 1; б – исполнение 2
Штанголовитель состоит из переводника 1, нижнего 6 и верхнего 2
корпусов, соединенных между собой резьбой, нижней 7 и верхней 3
пружин, направляющего винта 8, цанги 9, вилки 4, плашек 5 и воронки 10.
