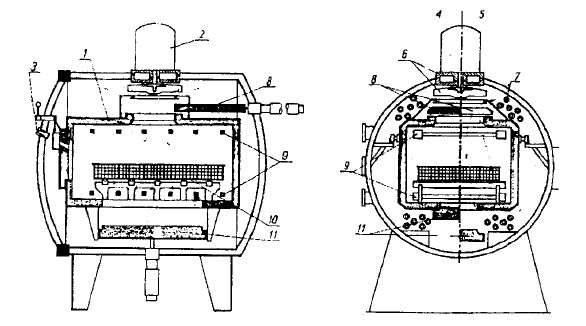

Горизонтальные вакуумные печи типа VFC (рисунок 78) изго-
тавливаются как однокамерные непроходные. Каркас печи и дверь,
закрывающая печь, имеют охлаждающую водяную рубашку.
Нагревательная камера изолирована керамическим волокном
(1) высокой чистоты. Внутренняя поверхность нагревательной ка-
меры облицована листовым молибденом.
Нагревательные элементы из графита (9) находятся внутри на-
гревательной камеры печи и обеспечивают быстрый нагрев
садки
посредством излучения. Быстрое охлаждение садки инертным га-
зом осуществляется путем открытия верхнего (8) и нижнего (11)
откидных клапанов в нагревательной камере. Привод клапанов -
пневматический. Принудительную циркуляцию инертного газа
обеспечивает центробежный вентилятор (6), вызывая движение
охлаждающего газа через садку, а затем вдоль холодных стенок
печи изобретения теплообменников (7).
Получаемая при этом скорость охлаждения вполне
достаточна
для закалки большинства изделий, изготовляемых из конструкци-
онных и инструментальных сталей.
Применяемая система откачки воздуха из камеры нагрева
Обеспечивает безаварийную работу. Предельный вакуум в нагрева-
тельной камере составляет 1,3 МПа, а рабочий вакуум доходит до
13,3 МПа.
В большинстве печей применяется система откачки с обход-
ными вакуумными затворами пылеотделителем и поддерживающим
насосом.

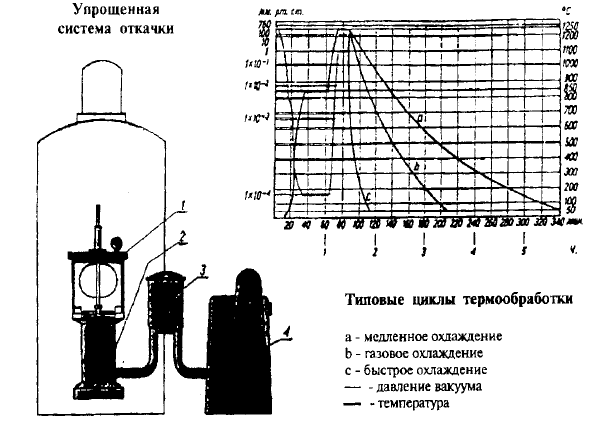

В печах типа VFC -025 и VFC-2.24 (таблица 11) применяется
упрощенная система откачки, в которой, по сравнению с традици-
онной, отсутствуют обходные вакуумные затворы и поддерживаю-
щий насос. В этой системе смонтирован специальной конструкции
пылемаслоотделитель (рисунок 79).
Высоковакуумный затвор в закрытом состоянии предохраняет
масло диффузионного насоса от окисления. Находящийся в нем
отражатель предохраняет камеру печи
от обратного потока паров
масла при открытом затворе. Корпус насоса снабжен водяной ру-
башкой. Масло подогревается электрически, а сигнализация трево-
ги предохраняет масло от перегрева. Пылемаслоотделитель со-
держит пылевой фильтр и охлаждаемый водой конденсатор, пре-
дотвращающий попадание масла из диффузионного насоса в меха-
нический насос.
