Если температура поступающих продуктов горения резко
отличается от температуры рабочего пространства, то в отдельных
участках печи создается большая разность температур.

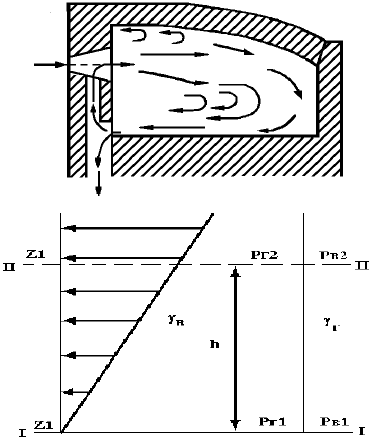

Рециркуляция заключается в том, что к поступающим продуктам
горения примешиваются отработанные в рабочей камере газы
(рисунок 16). Движение газов в печах может быть естественным и
принудительным. Первое происходит в результате
действия
геометрического напора, второе - с помощью горелок, форсунок,
вентиляторов, дымовых труб и т.д. от правильного выбора
направления и характера движения газовых потоков во многом зависит
производительность печи и качество нагрева.

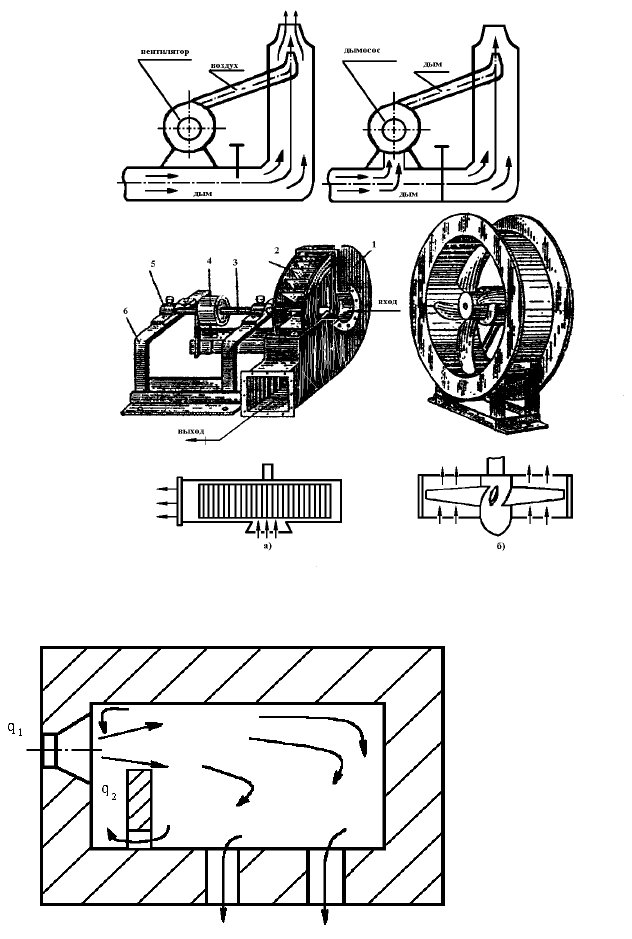

Продукты горения являются наиболее холодными и тяжелыми
газами, которые необходимо удалять из рабочего пространства печи.
Эти газы всегда стремятся
опуститься вниз на под печи. Поэтому
дымовые каналы для их удаления следует располагать на уровне пода
печи. Если это правило не соблюдено и дымовые каналы расположены
в своде или боковых стенках, то через них будет выходить более
горячие газы (рисунок 17).
Кроме того, при таком расположении дымовых каналов трудно
обеспечить нулевое или
положительное давление на поду печи. При
отрицательном давлении на поду через неплотности в заслонках или
кладке печи может проникать холодный воздух, который подстуживая
и окисляя нагреваемый металл, способствует появлению брака.
Рабочее пространство камерных кузнечных печей выполненное с
профилем, при котором газы имеют подковообразную форму
движения, обеспечивает выход продуктов горения в
дымовые каналы
(см. рисунок 9) При этом обеспечивается равномерное распределение
температур в объеме рабочего пространства.
Газы в методических печах движутся с помощью горелок или

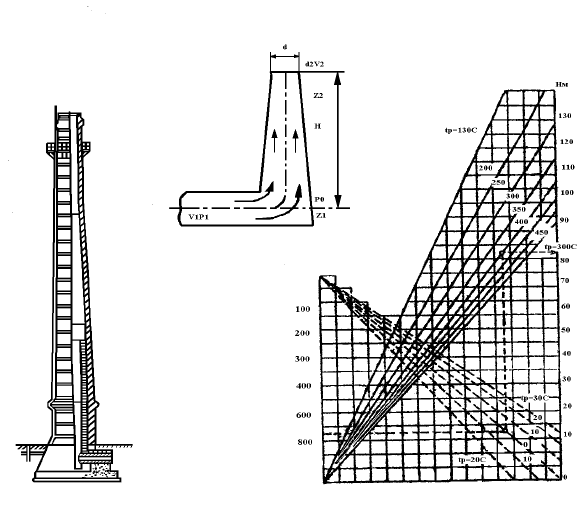

форсунок и под действием разряжения, создаваемого дымовой трубой.
На поду по всей длине печи поддерживается нулевое давление. В
сварочной зоне движение газов зависит от высоты расположения
горелок
над подом (рисунок 18). Низкое расположение горелок
(форсунок) способствует пережогу металла или появлению трещин на
его поверхности вследствие удара пламени о металл. Высокое
расположение - повышению разряжения на поду печи и подсосу
холодного воздуха в печь, а следовательно, чрезмерному подсту-
живанию нагретых заготовок.
