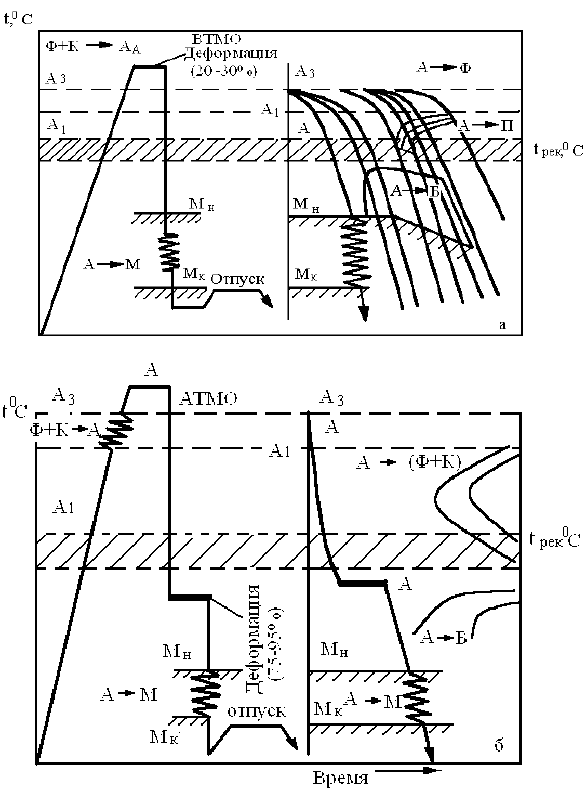

77
в масле или воде с последующим отпуском при 450
0
C и
охлаждением на воздухе.
Термическая обработка мелких поковок, применяемых обычно
в тракторном, сельскохозяйственном машиностроении и автомоби-
лестроении, преследует две цели: улучшение обрабатываемости
заготовок резанием и создание требуемых, в соответствии с
чертежом, свойств деталей. С этой целью используют
нормализацию, отжиг, изотермический отжиг, улучшение.
Нормализации подвергаются поковки из углеродистых и
малолегированных сталей (20, 30, 35, 40, 45, 20
Х, 40Х), из которых
изготавливают вилки, крюки, фланцы, кронштейны, втулки, рычаги,
крестовины, оси, цапфы поворотных кулаков и др..
Нормализация поковок из более легированных сталей
(12ХНЗА, 20ХНТР, 25НГНМ, 40ХГТР, 38Х2МЮА) приводит к
образованию бейнитной структуры в поверхностных слоях, которая
затрудняет обработку заготовок резанием. Для устранения этого
недостатка поковки из легированных
сталей после нормализации
подвергают высокому отпуску (600-700
0
C).
Изотермическому отжигу подвергаются поковки, для которых
особо важна хорошая обрабатываемость резанием. К ним относятся
кованные заготовки зубчатых колес коробки передач, редукторов
ведущих мостов, сателлитов, валов ответственного назначения, муфт
зубчатых колес коробки передач, изготовляемые из сталей 15ХФ,
15ХГН2ТА, 18ХГТ, 20Х2НЧАН4В, 25ХГМ, 25ХГНМ, 25ХГНМТ.
Температура изотермической выдержки определяется
температурной
областью распада переохлажденного аустенита на
ферритокарбидную структуру (620-670
0
С).
В тех случаях, когда требуется повышенная твердость и проч-
ность, поковки подвергают улучшению, закалке и отпуску на
заданный уровень свойств. Обычно такой вид термической
обработки применяется для кованных заготовок шатунов, вилок,
ступиц, рычагов, втулок, чашек, изготавливаемых из
среднеуглеродистых и малолегированных сталей - 45, 40Х, 40ХН,
40ХТР.
Цель нормализации - уменьшение остаточных напряжений,
возникающих при ковке, измельчение зерна и, как следствие, повы-
шение механических свойств поковок.
Для получения поковок хорошего качества необходимо полное
превращение аустенита в ферритокарбидную структуру, что обеспе-
чивает удаление водорода из поверхностных зон заготовок, вырав-
нивание его содержания во внутренних зонах и хорошую
