Рамбиди Н.Г., Берёзкин А.В. Физические и химические основы нанотехнологий

Подождите немного. Документ загружается.

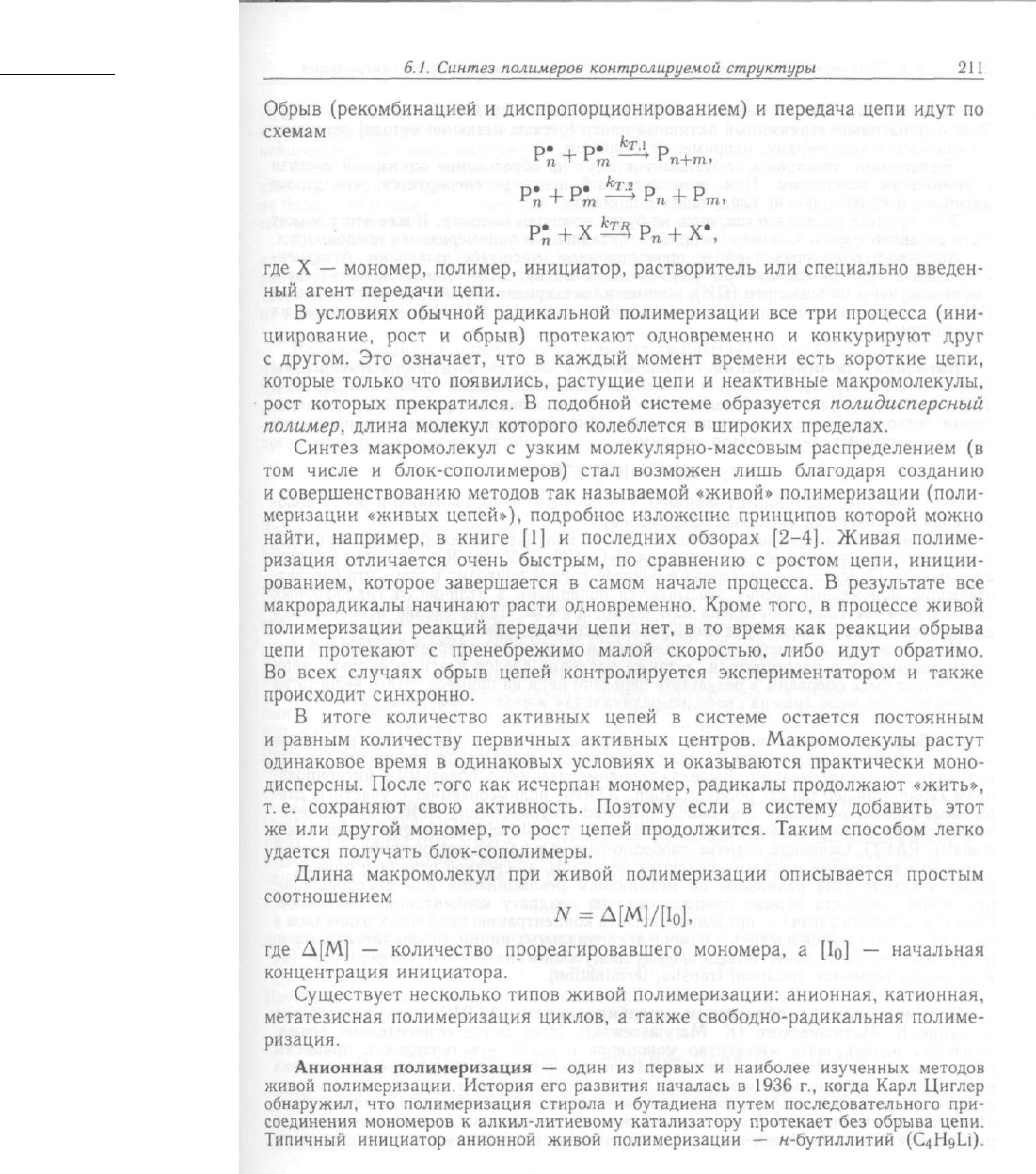

Обрыв (pep

схемам

где X — Ml

ный агент

В усло1

циировани

с другом,

которые тс

рост

KOTOf

полимер, .

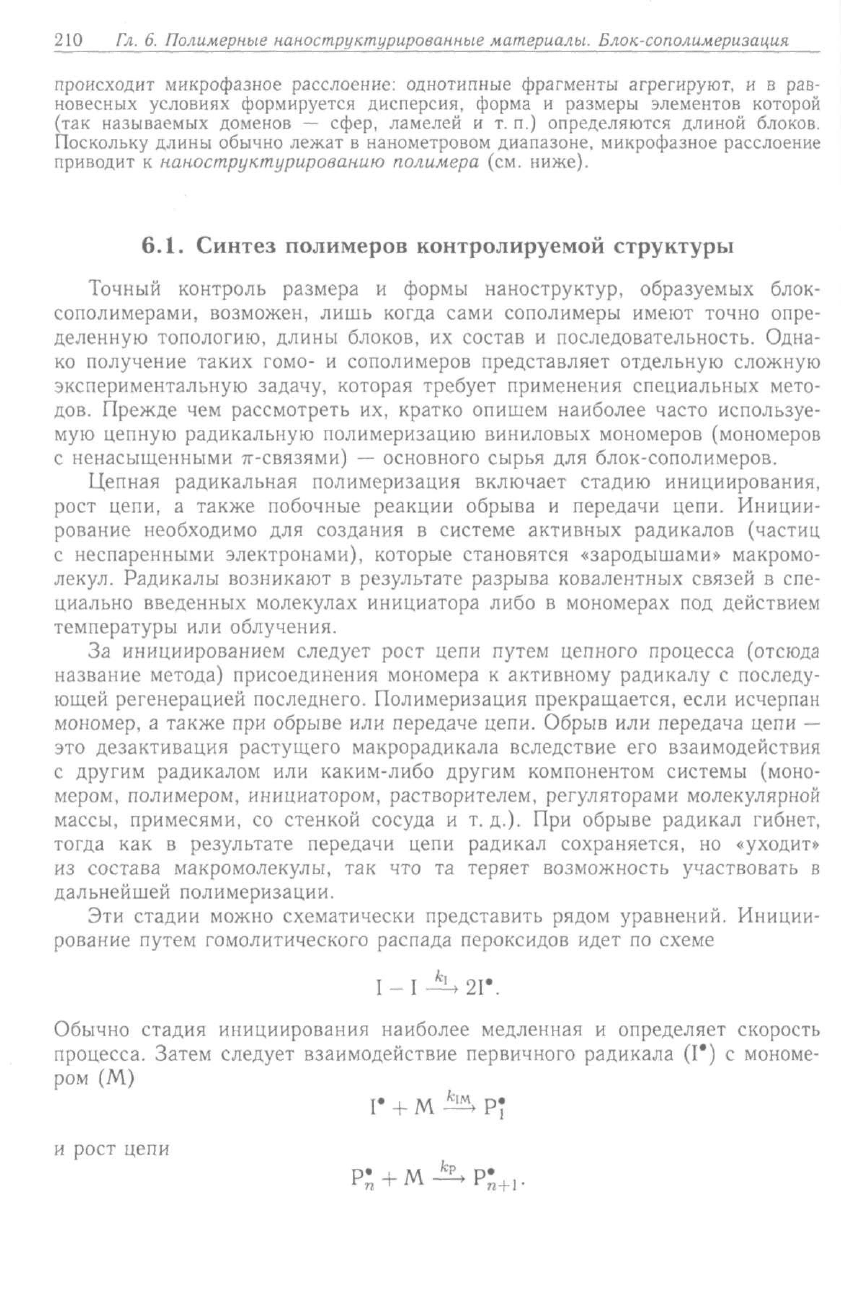

Синтег

том числе

и соверше

меризацир

найти, на

ризация с

рованием,

макрорад]

полимери

цепи про

Во всех

происход]

В итс

и равны»

одинаков

дисперсн

т. е. coxf

же или I

удается i

Длин

соотношс

где А[М

KOHHCHTf

Суще

метатези

ризация.

Анис

живой пс

обнаруж!

соединен

Типичны

гсополимеризация

грегируют, и в рав-

элементов которой

)тся длиной блоков.

)офазное расслоение

руктуры

образуемых блок-

|меют точно опре-

;ательность. Одна-

дельную сложную

пециальных мето-

; часто используе-

(меров (мономеров

-сополимеров,

а инициирования,

ш цепи. Иниции-

адикалов (частиц

ышами» макромо-

ных связей в спе-

lax под действием

процесса (отсюда

№калу с последу-

•ся, если исчерпан

I передача цепи —

о взаимодействия

А системы (моно-

ши молекулярной

! радикал гибнет,

тся, но «уходит»

ть участвовать в

шнений. Иниции-

. схеме

еделяет скорость

ла (Г) с мономе-

uciiiid-mUbCOW.

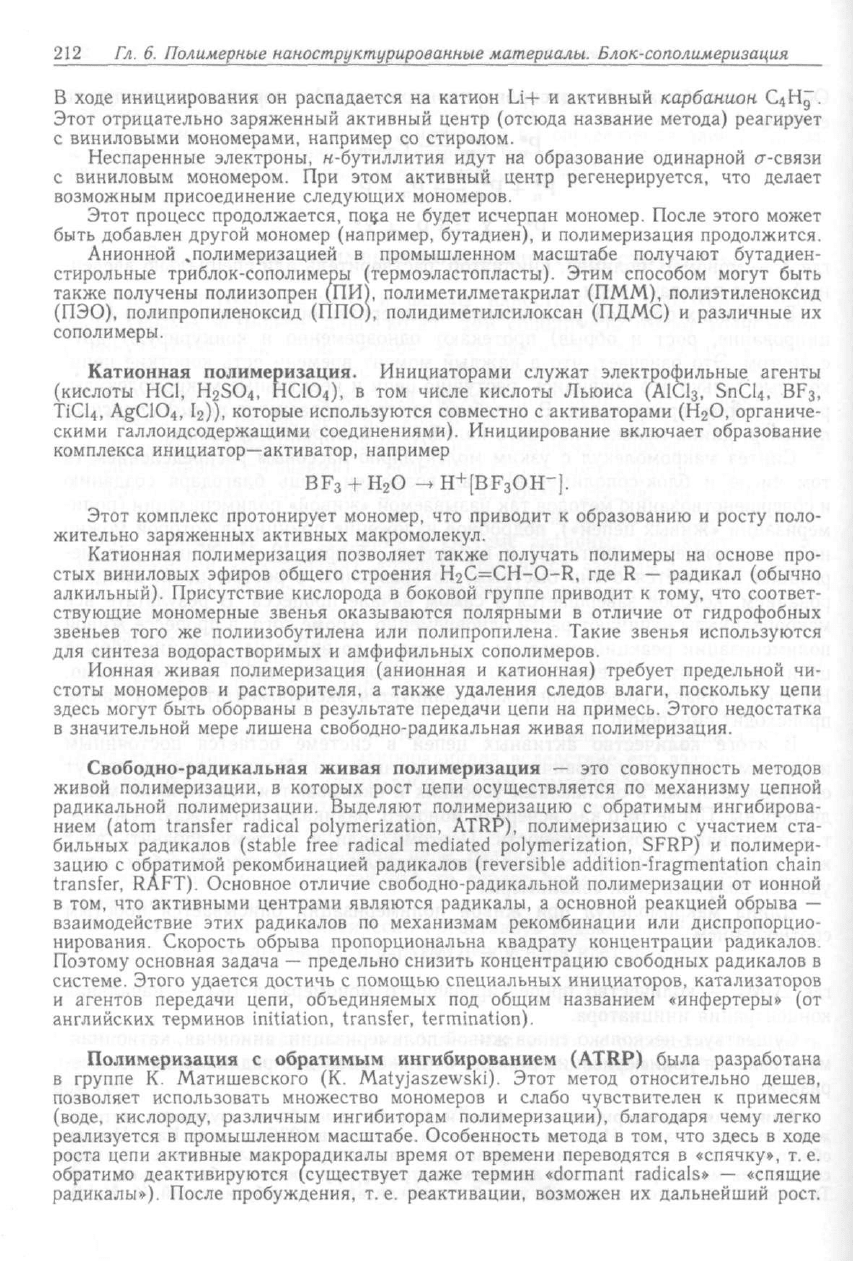

Блок-сополимеризация

ивный карбанион С4Н^.

звание метода) реагирует

вание одинарной ст-связи

енерируется, что делает

юмер. После этого может

1меризация

продолжится.

i6e получают бутадиен-

т способом могут быть

ПММ), полиэтиленоксид

(ПДМС) и различные их

электрофильные агенты

юиса (А1С1з, SnCU, BF3,

ваторами

(Н2О,

органиче-

ие включает образование

5разованию

росту поло-

полимеры на основе про-

где R - радикал (обычно

юдит к тому, что соответ-

отличие от гидрофобных

кие звенья используются

) требует предельной чи-

DB влаги, поскольку цепи

фимесь. Этого недостатка

полимеризация.

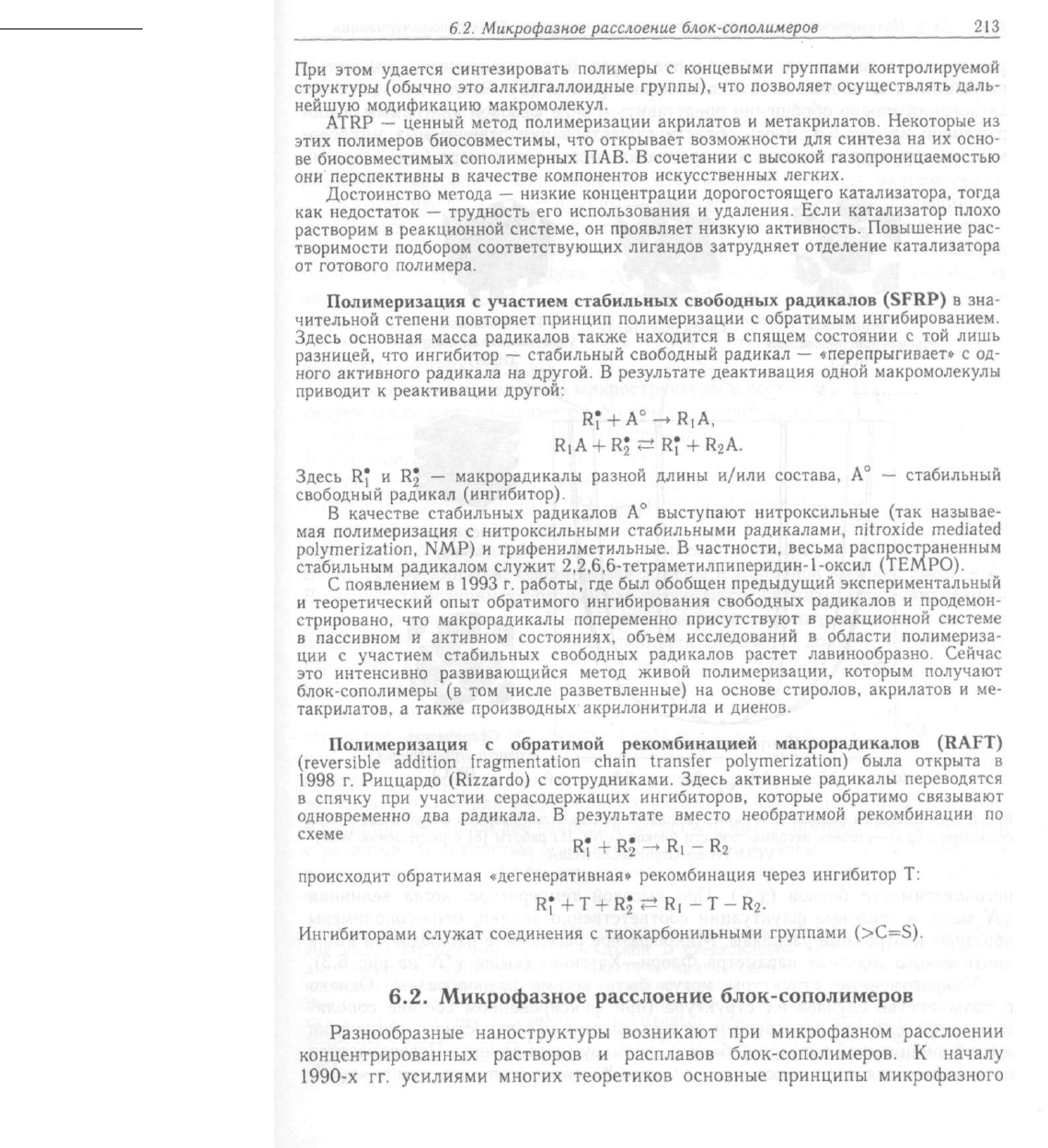

то совокупность методов

тся по механизму цепной

; обратимым ингибирова-

физацию с участием ста-

ation, SFRP) и полимери-

Idition-fragmentation chain

полимеризации от ионной

овной реакцией обрыва —

1ацин

или диспропорцио-

концентрации радикалов,

то свободных радикалов в

[ициаторов, катализаторов

званием «инфертеры» (от

LTRP) была разработана

тод относительно дешев,

1увствителен

к примесям

и), благодаря чему легко

да в том, что здесь в ходе

зеводятся в «спячку», т. е.

Tiant radicals» — «спящие

жен их дальнейший рост.

С увеличением н

между разноимен

межфазная повер>

увеличения разме

их блоки вынуж/

мационной энтро!

Дело в том, что б;

из которых имеет

также возникают,

мала, и они терм

концы цепь сопр(

структуры, показ;

ностного натяже!

данных значения;

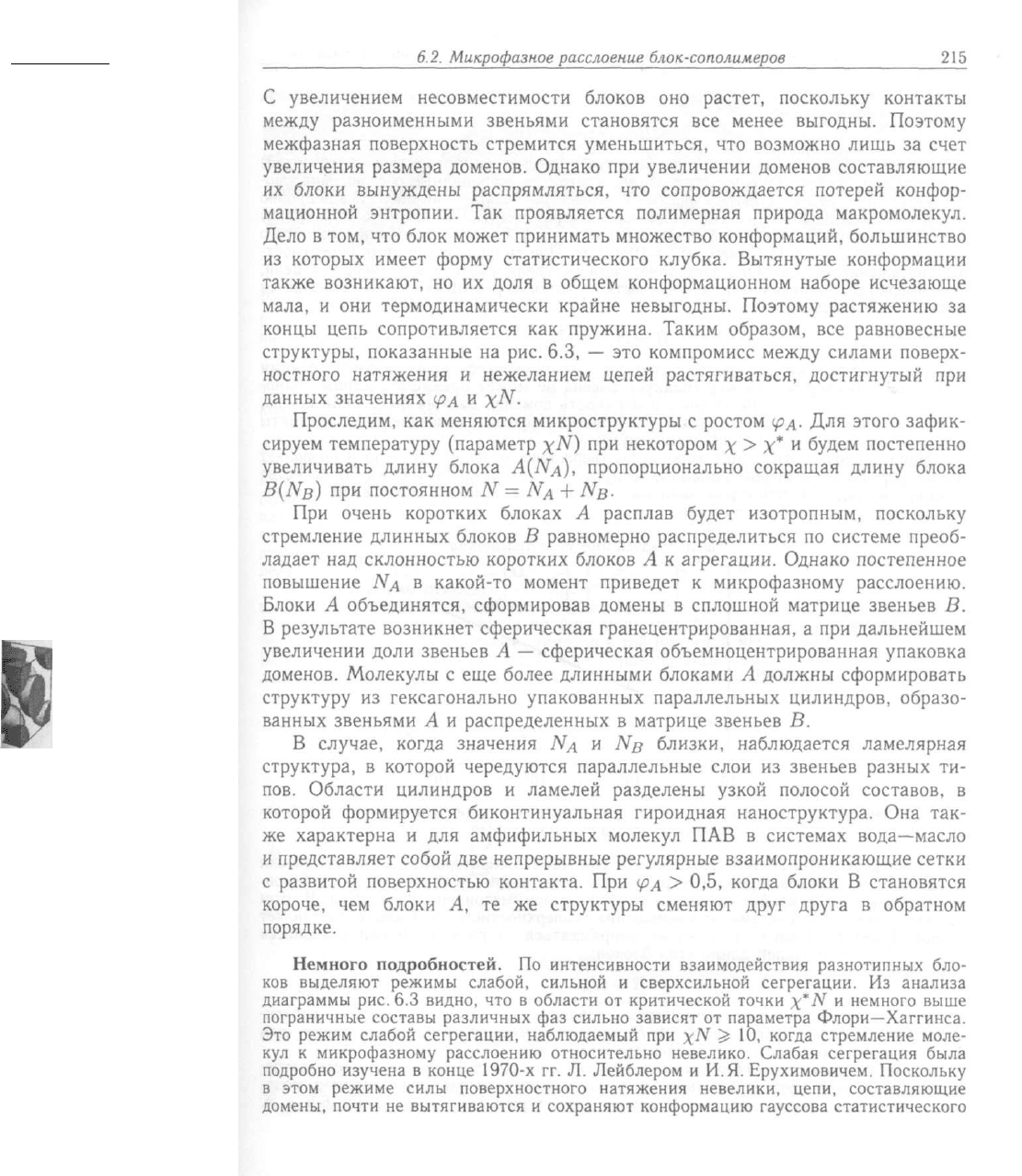

Проследим, кг

сируем температу

увеличивать дли:

B{NB) при посто

При очень ю

стремление длин!

ладает над склон

повышение NA 1

Блоки А объедиг

В результате воз?

увеличении доли

доменов. Молеку

структуру из гек

ванных звеньями

В случае, кс

структура, в кот

пов. Области щ

которой формир;

же характерна t

и представляет с

с развитой пове(

короче, чем блс

порядке.

Немного ПОД]

ков выделяют ре

диаграммы рис. 6.

пограничные сост

Это режим слабо

кул к микрофазн

подробно изучена

в этом режиме

домены, почти не

ополимеризация

чески ПОЛНОСТЬЮ

/•льтаты этих ис-

диаграммы, изоб-

весных микродо-

ра степень

ьно

ииндры

ярная

М)

)ическая

трированная

FCC)

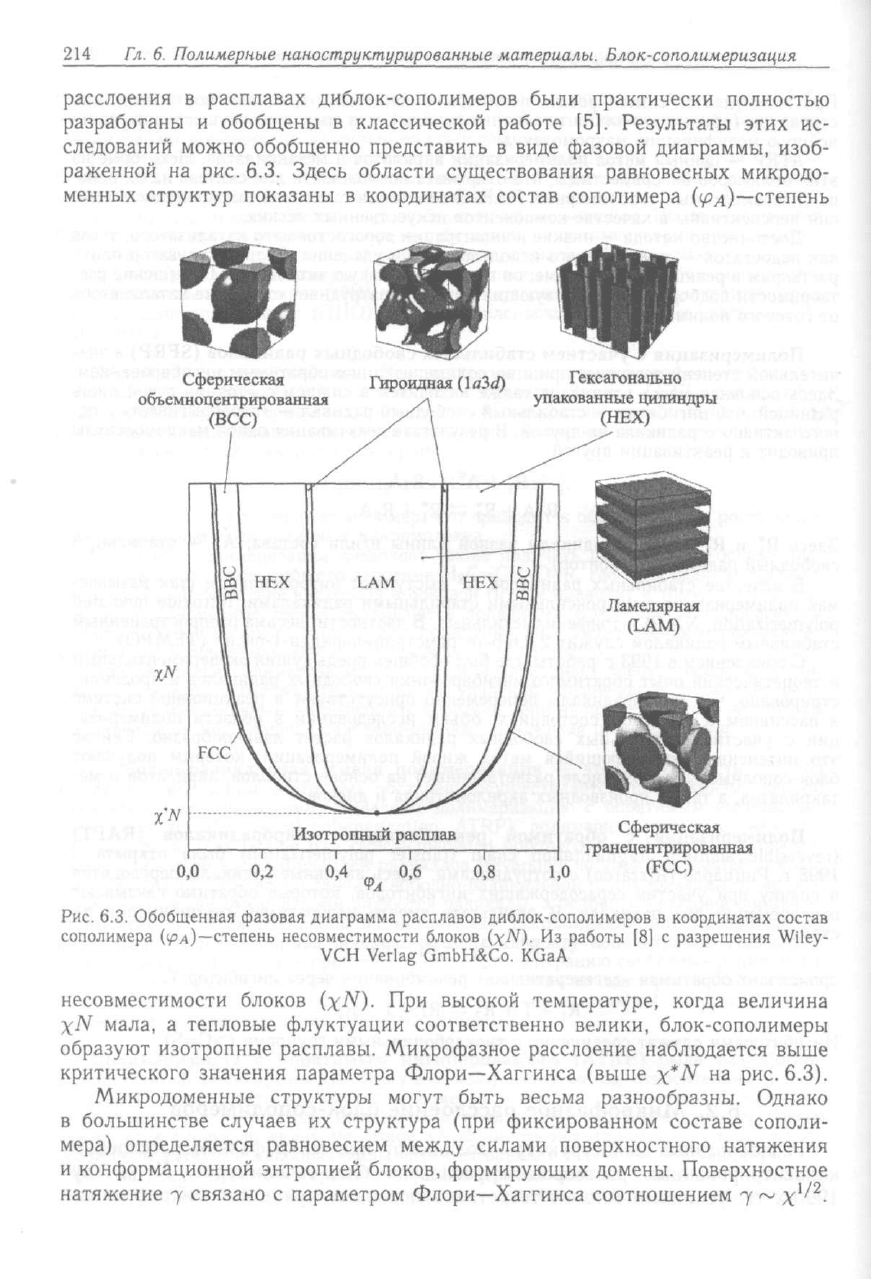

в координатах состав

с разрешения Wiley-

, когда величина

блок-сополимеры

аблюдается выше

X*N на

рис.

6.3).

образны. Однако

[ составе сополи-

тного натяжения

ы. Поверхностное

шением 7 ~ х''^^-

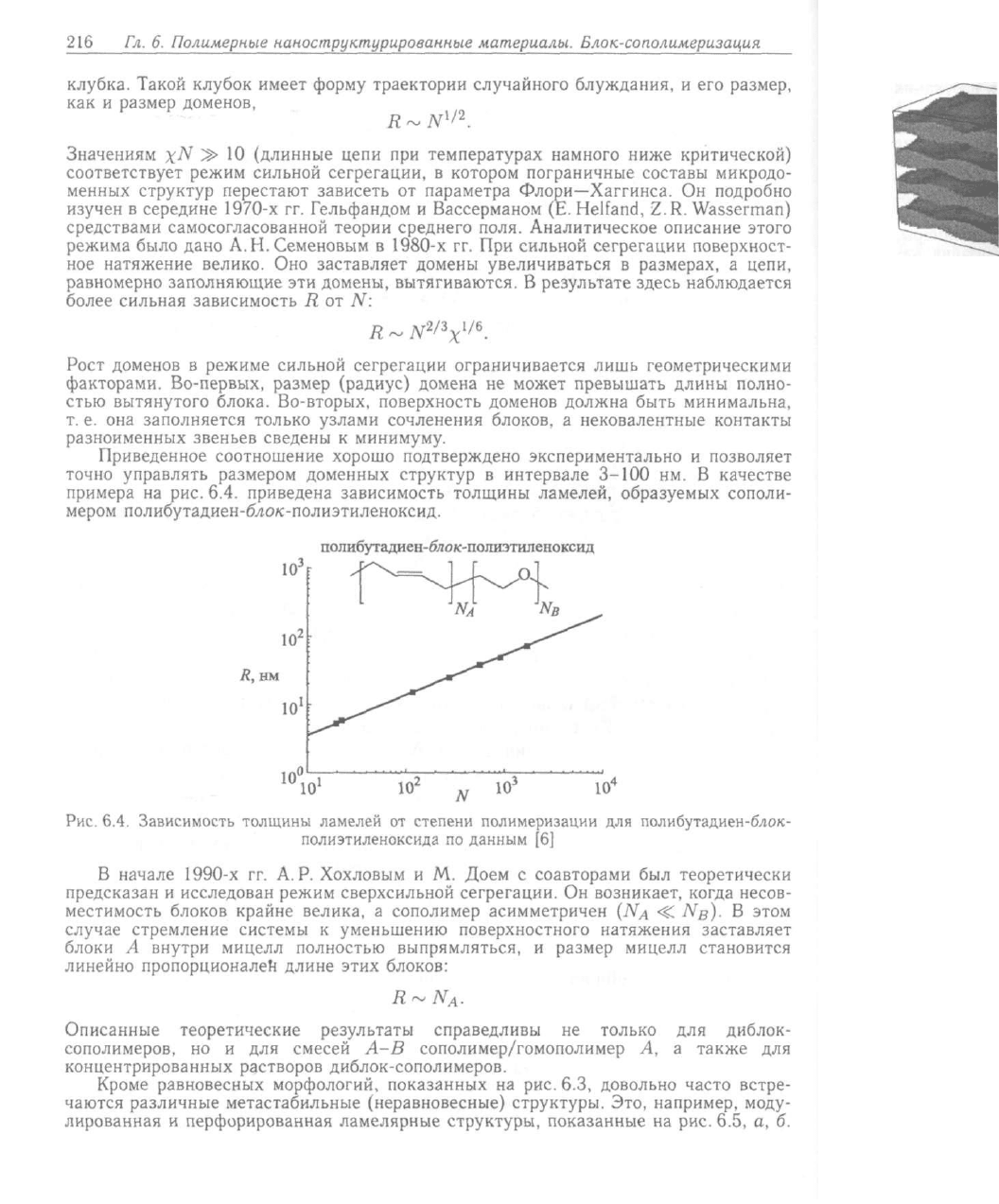

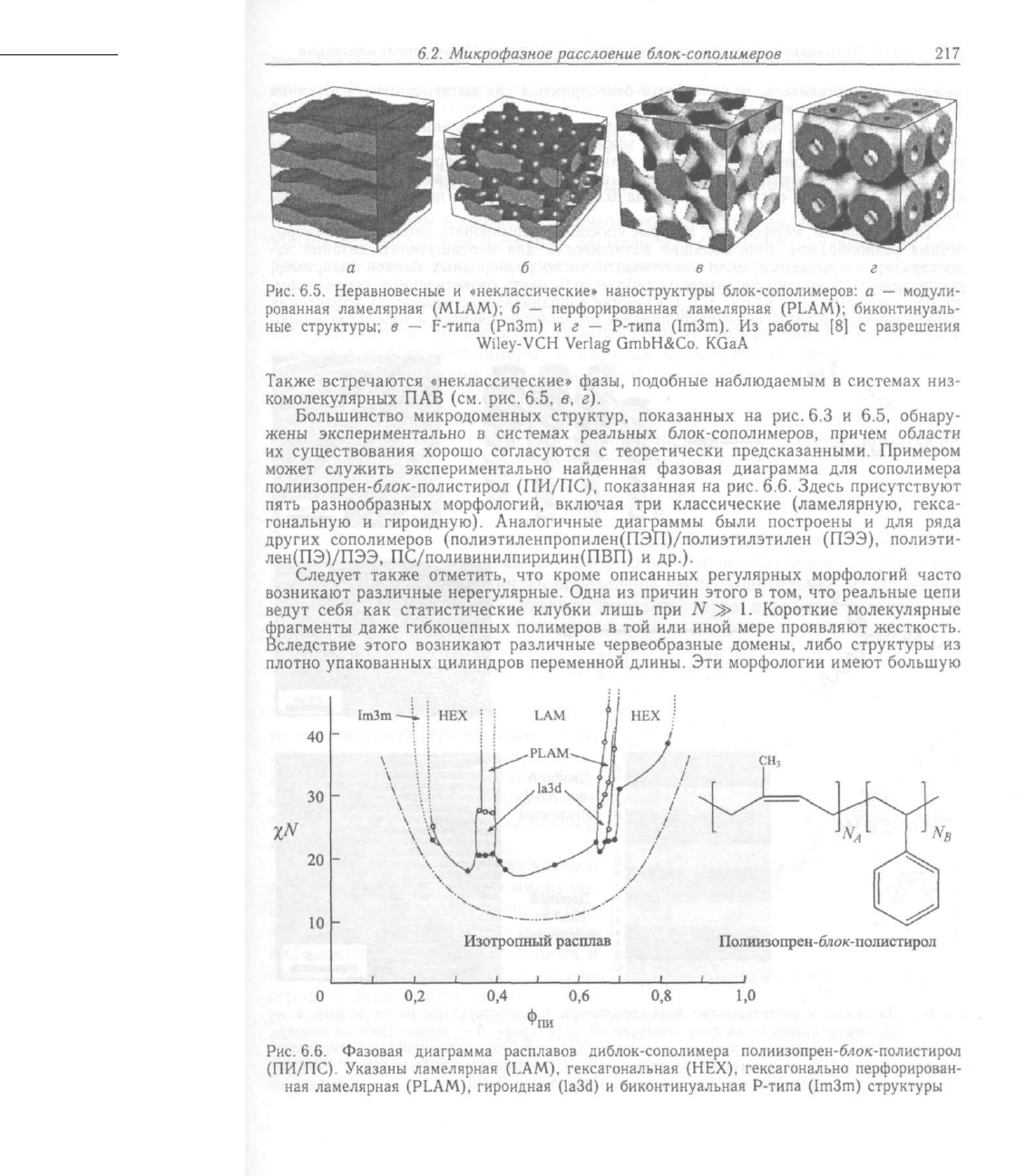

Рис. 6.5. Hepai

рованная ламе

ные структурь

Также встреч

комолекулярн

Большинс

жены экспер!

их существов

может служи

полиизопренн

пять разнооб

тональную и

других сопол

лен(ПЭ)/ПЭЗ

Следует т

возникают ра;

ведут себя кг

фрагменты да

Вследствие эт

плотно упакот

40 -

ГтЗ

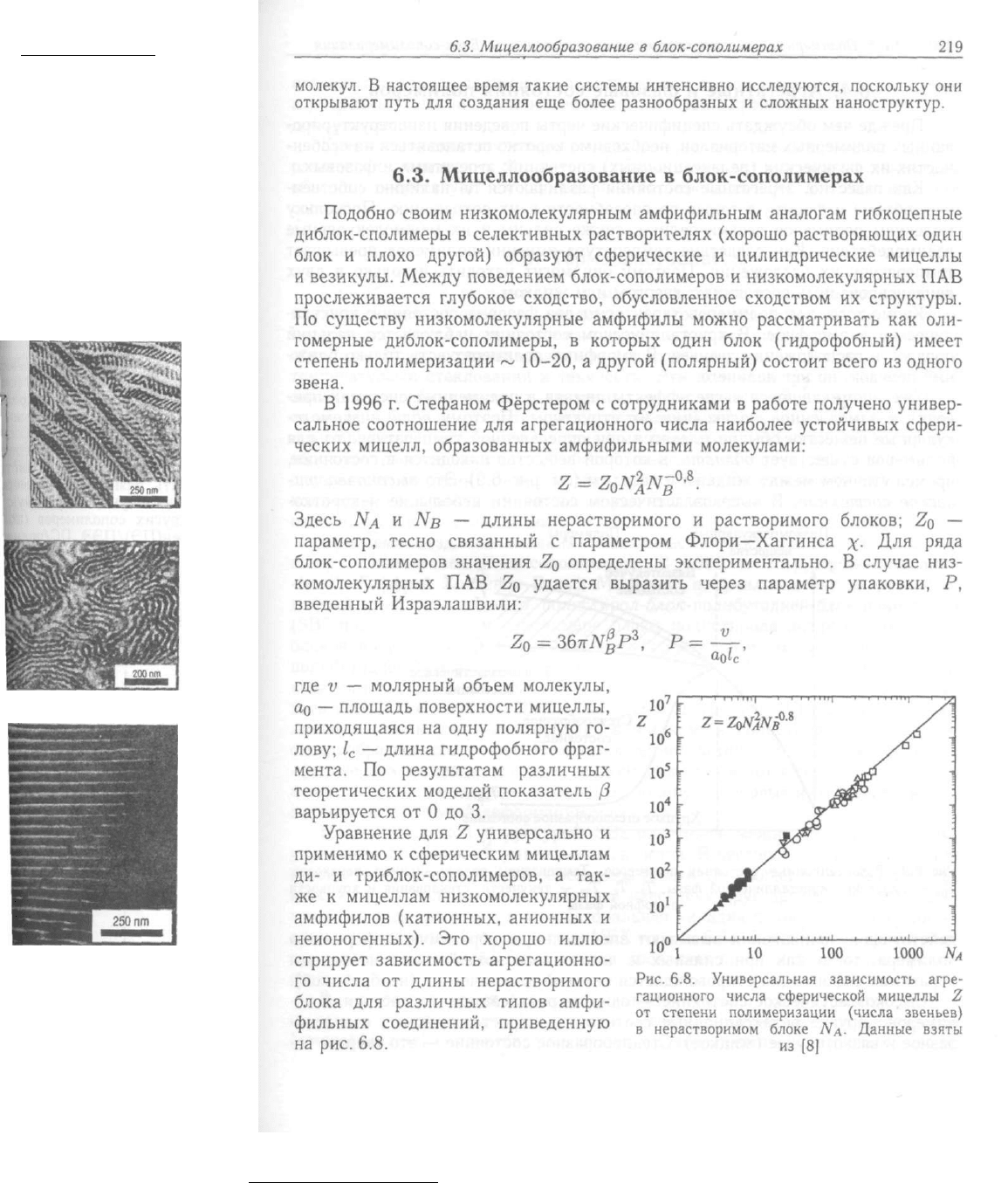

Рис. 6.6. Фазо

(ПИ/ПС). Указ,

ная ламелярь

к-сополимеризация

кдания, и его размер,

0 ниже критической)

1ые составы микродо-

(ггинса. Он подробно

[and, Z.R. Wasserman)

iecKoe

описание этого

!грегации поверхност-

1 в размерах, а цепи,

ате здесь наблюдается

ишь геометрическими

вышать длины полно-

ша быть минимальна,

ювалентные контакты

[витально и позволяет

J-100 нм. В качестве

1, образуемых сополи-

для полибутадиен-блок-

зми был теоретически

озникает, когда несов-

i (NA с NB). В этом

натяжения заставляет

;р мицелл становится

только для диблок-

lep А, а также для

довольно часто встре-

. Это, например, моду-

;нные на рис. 6.5, а, б.

1. Блок-сополимеризация

вытягивания и набухания

«дленная релаксация по-

гической памяти. Времена

ть время их пребывания

сплава обычно переводит

!ая» нерегулярную морфо-

овать диблок-сополимеры,

травленного дизайна на-

одных блоков (например,

зветвленные сополимеры,

1ЫХ «рычагов» управления

(еньев и топология макро-

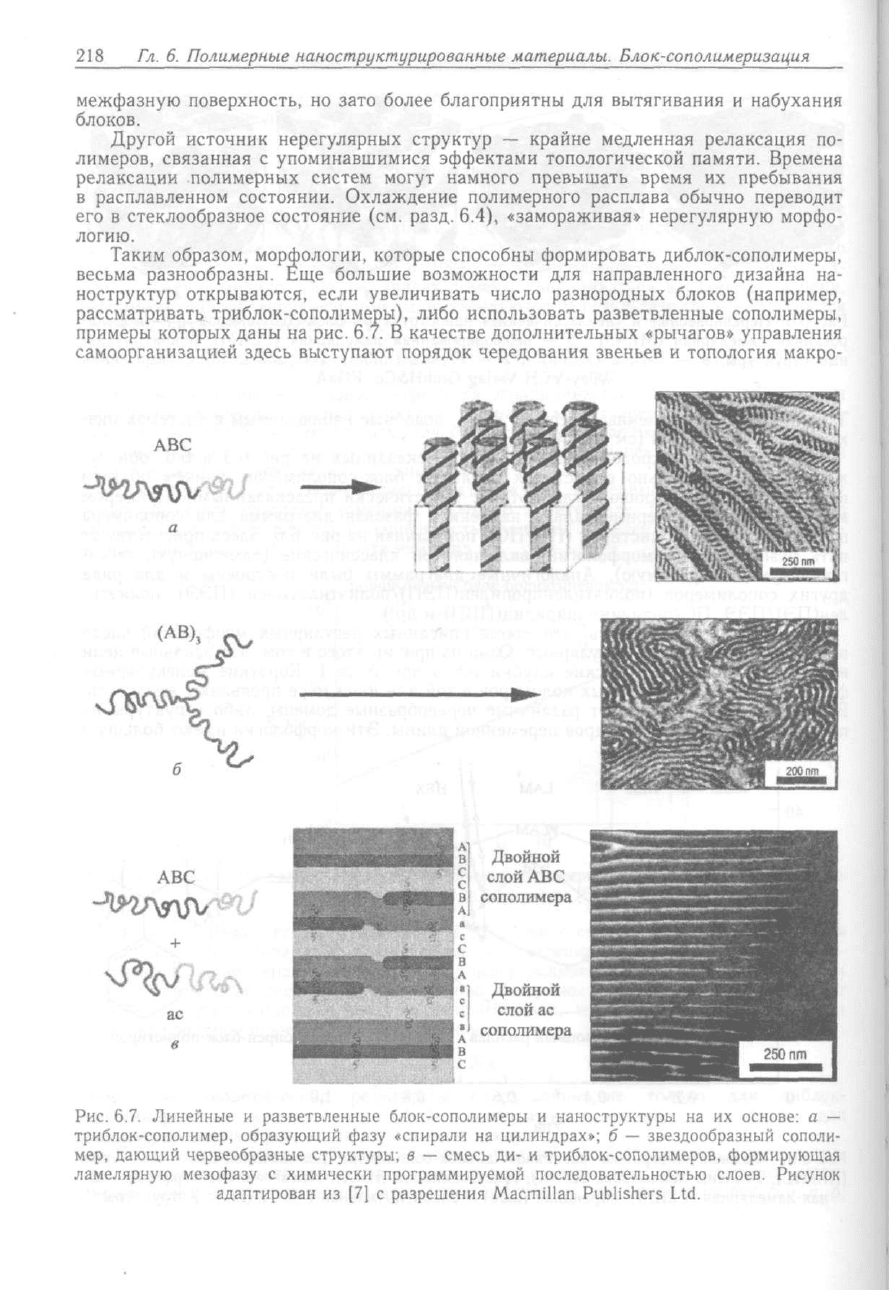

1туры на их основе: а —

- звездообразный сополи-

иолимеров, формирующая

пьностью слоев. Рисунок

lers Ltd.

-v4cmici-moscoW.ru
