Рамбиди Н.Г., Берёзкин А.В. Физические и химические основы нанотехнологий

Подождите немного. Документ загружается.

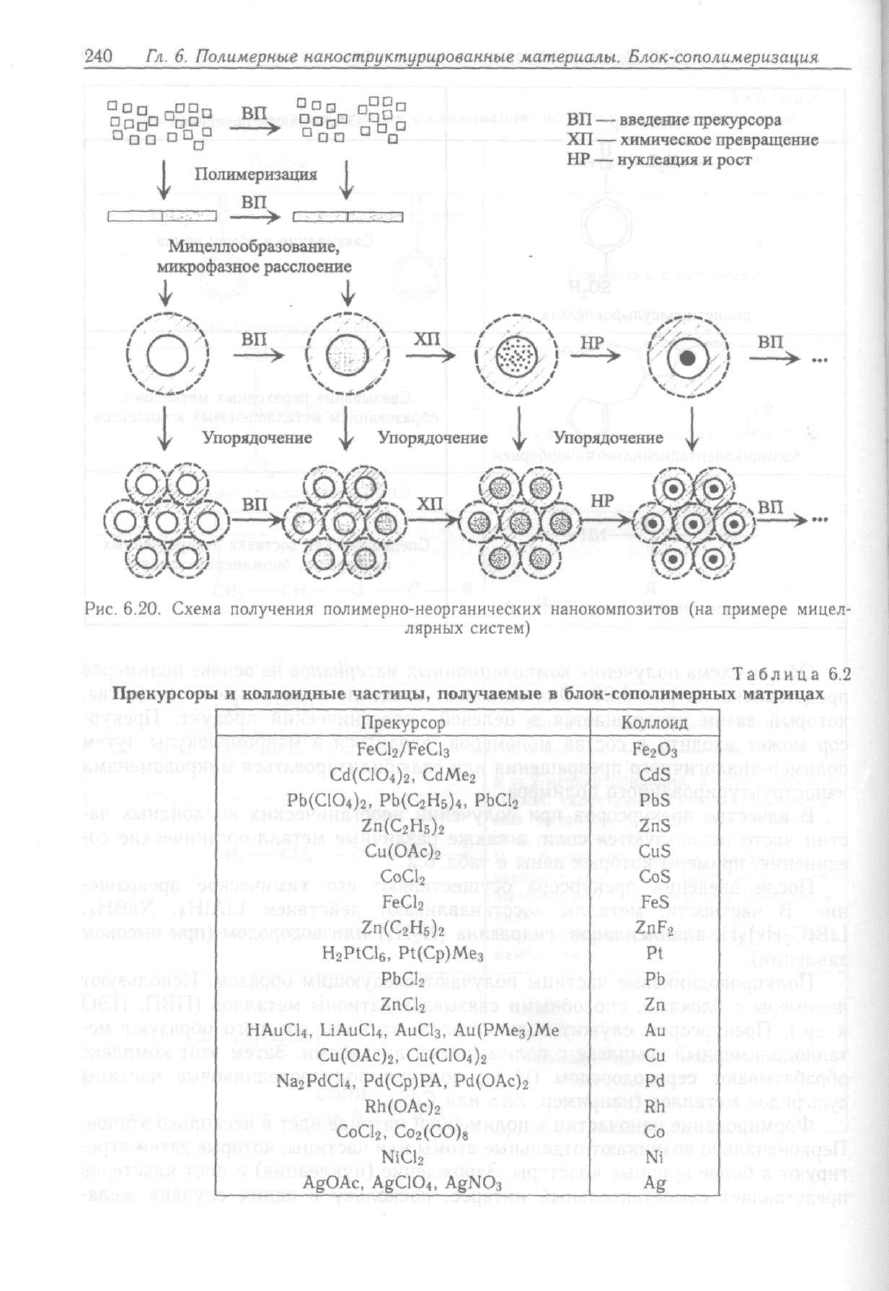

Блок-сополимеризация

»едение прекурсора

амическое превращение

гаеация и рост

ВП

13ИТ0В

(на примере мицел-

Таблица

юлимерных матрицах

оллоид

РегОз

CdS

PbS

ZnS

CuS

CoS

FeS

ZnF2

iK-сополимеризация

;нулевой магнитный

тжт при помощи

[ образец превраща-

ло им собственного

, так как магнитные

1змер которых ниже

тные свойства, чем

:я меньше среднего

енный домен. Более

частицы материалов

ми.

гься магнитным по-

X приложений. Это

IX импульсной пере-

борные и регулиру-

рукций. Магнитные

;ния металлических

нитных жидкостей:

стких дисков, демп-

•неорганических ми-

сазано, что спектры

)ывающего их поли-

озволяет, например,

[ения, имеющие ряд

:одержащие наноча-

ющая агрегации и

льной площади по-

ивные и стабильные

ш катализаторы на

идрирования непре-

:, арилирование или

)йной связи хотя бы

(О удается получать

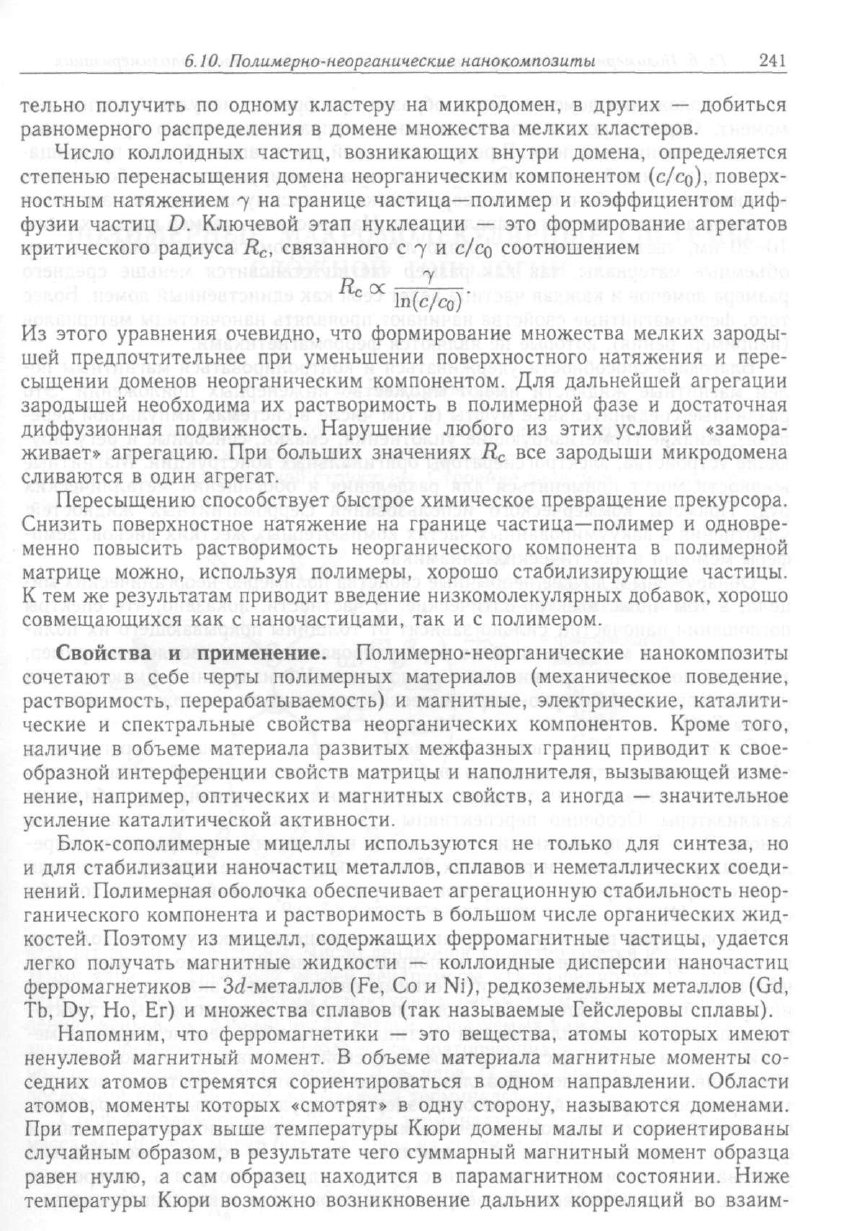

le полезными меха-

"акже представляют

одоменные структу-

(емонстрировать ме-

0 отличающиеся от

;гкостью и меньшей

iCTb

их переработки,

гивны при создании

;нове гексагонально

)лучать интересные

1кже нанопровода.

Рис. 7.2. Сту:

синтеза ден

с конверге!

затем объе;

дендроны,1

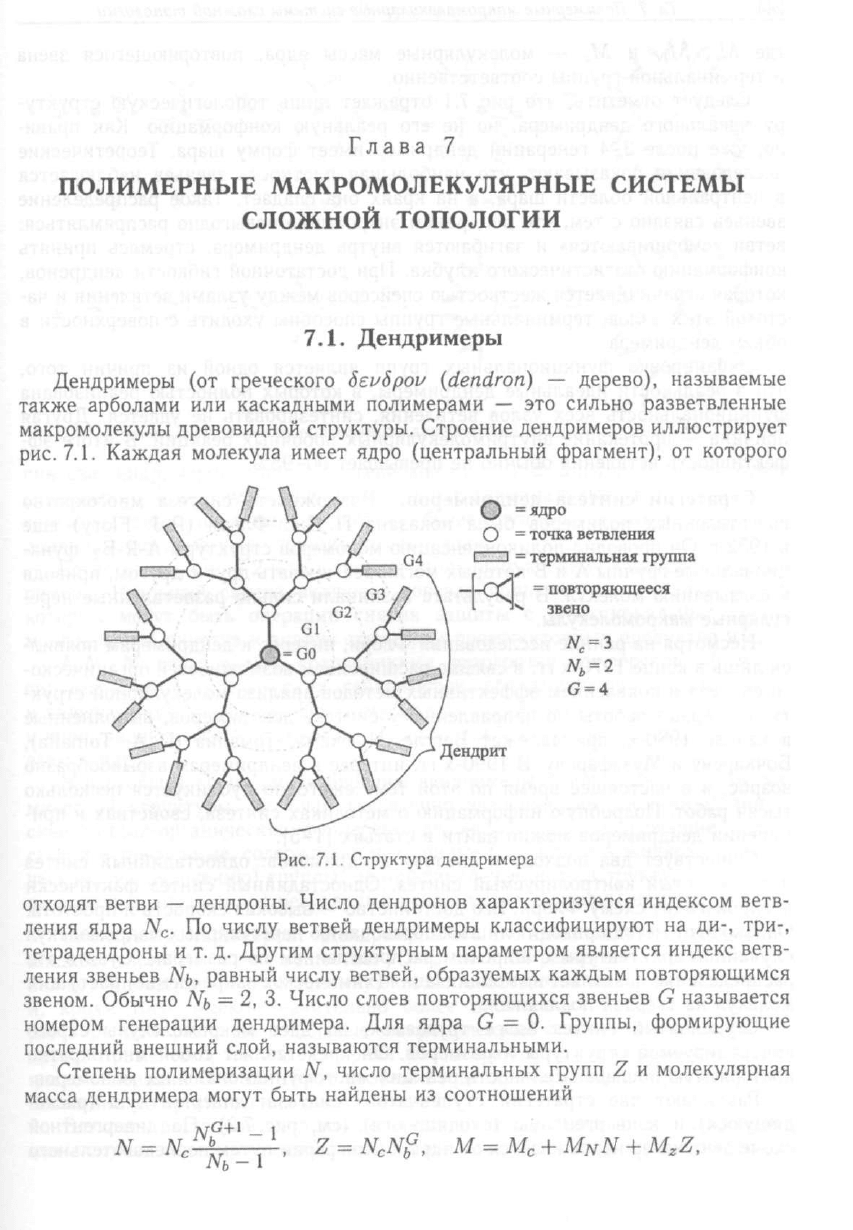

Естеств!

римера. Ре

которых М(

многократн

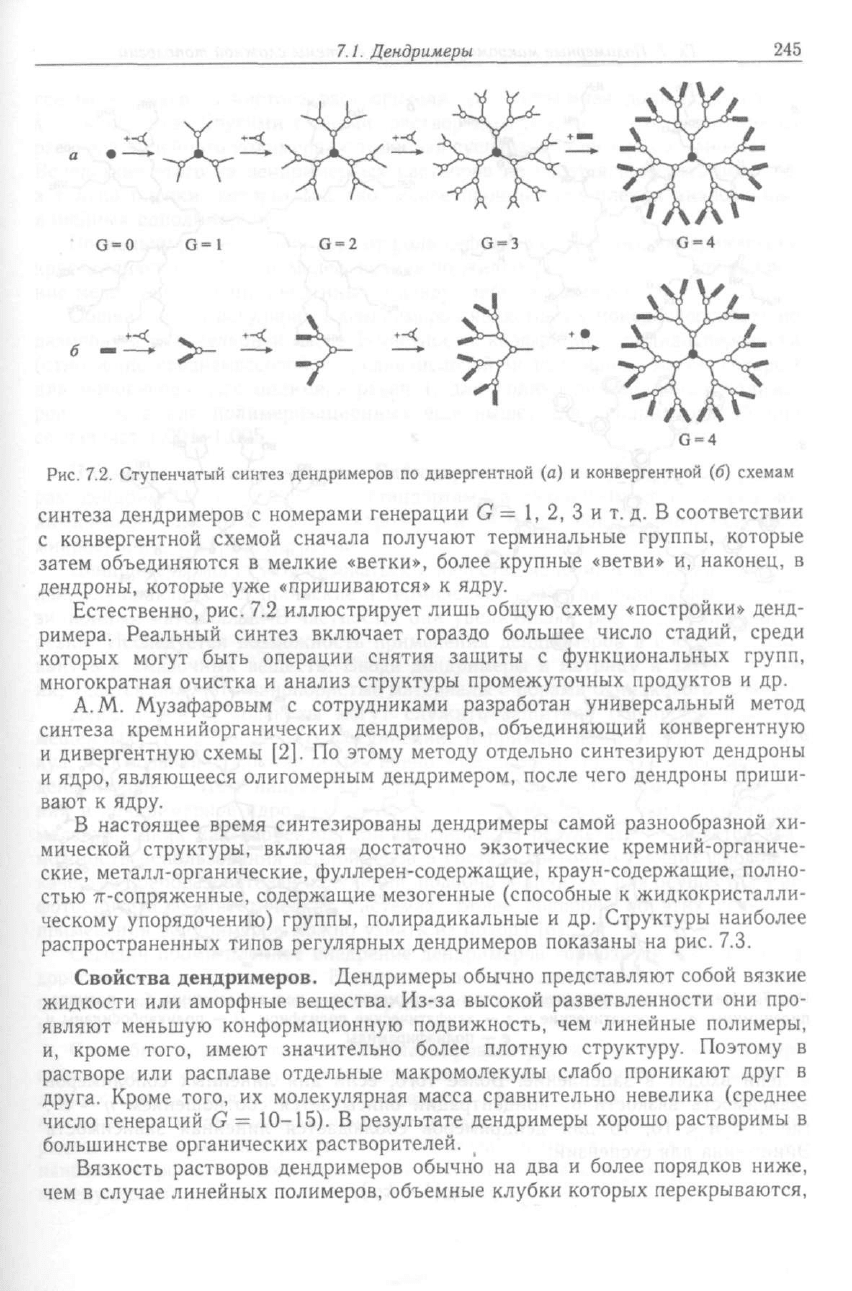

A.M. iV

синтеза кр

и диверген'

и ядро, явл

вают к ядр

В насто

мической с

ские, мета/

стью

7Г-С0П

ческому уп

распростра

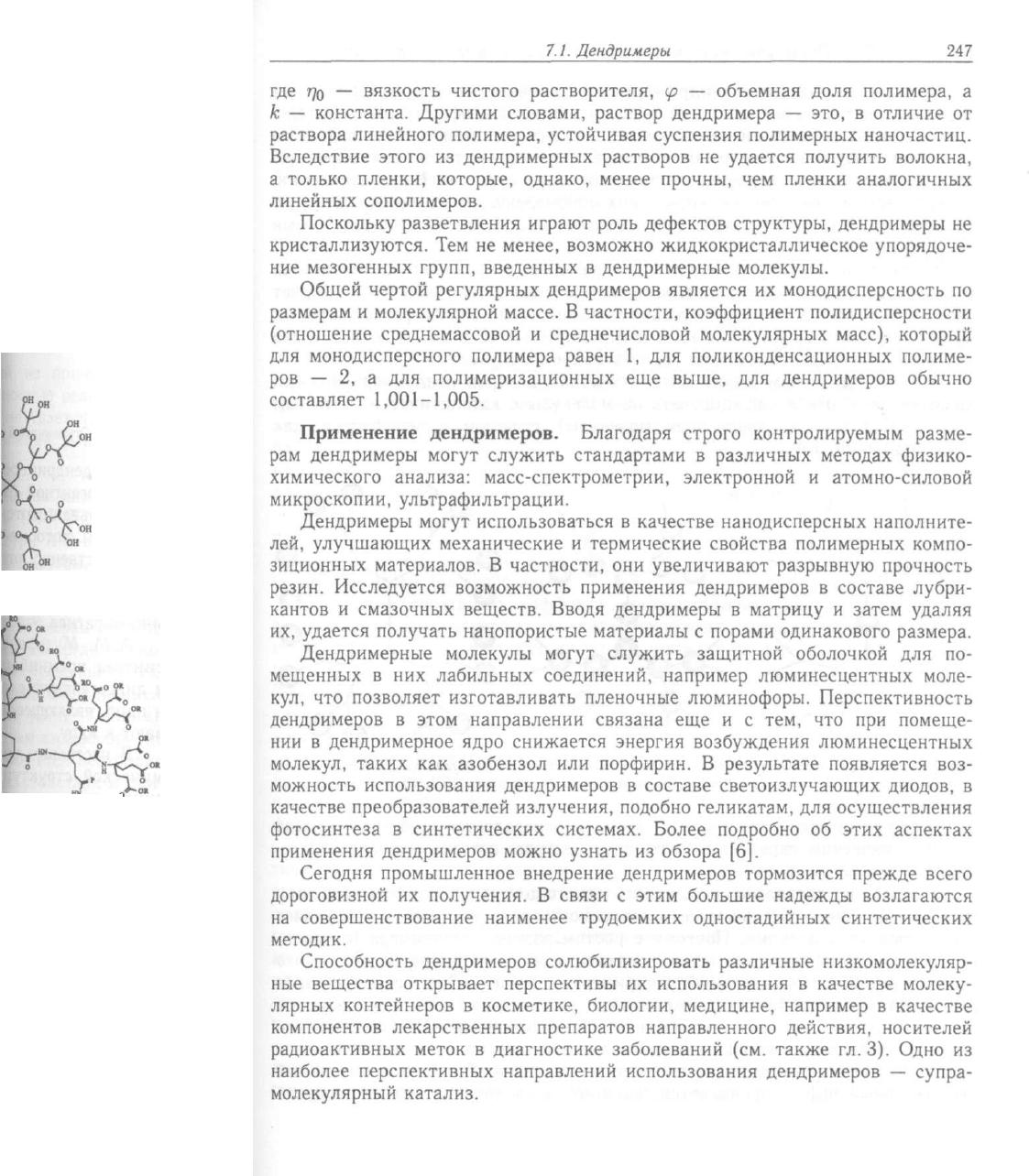

Свойст

жидкости ;

являют ме

и, кроме '

растворе и

друга. Кро

число гене

большинст

Вязкое

чем в случ

жнои топологии

ювторяющегося звена

:ологическую структу-

юрмацию. Как прави-

' шара. Теоретические

звеньев наблюдается

, Такое распределение

)1годно распрямляться:

фа, стремясь принять

й гибкости дендронов,

'злами ветвления и ча-

одить с поверхности в

шой из причин того,

олностью реализована

гь не удается. Другая

реакций. В итоге эф-

I синтеза многократно

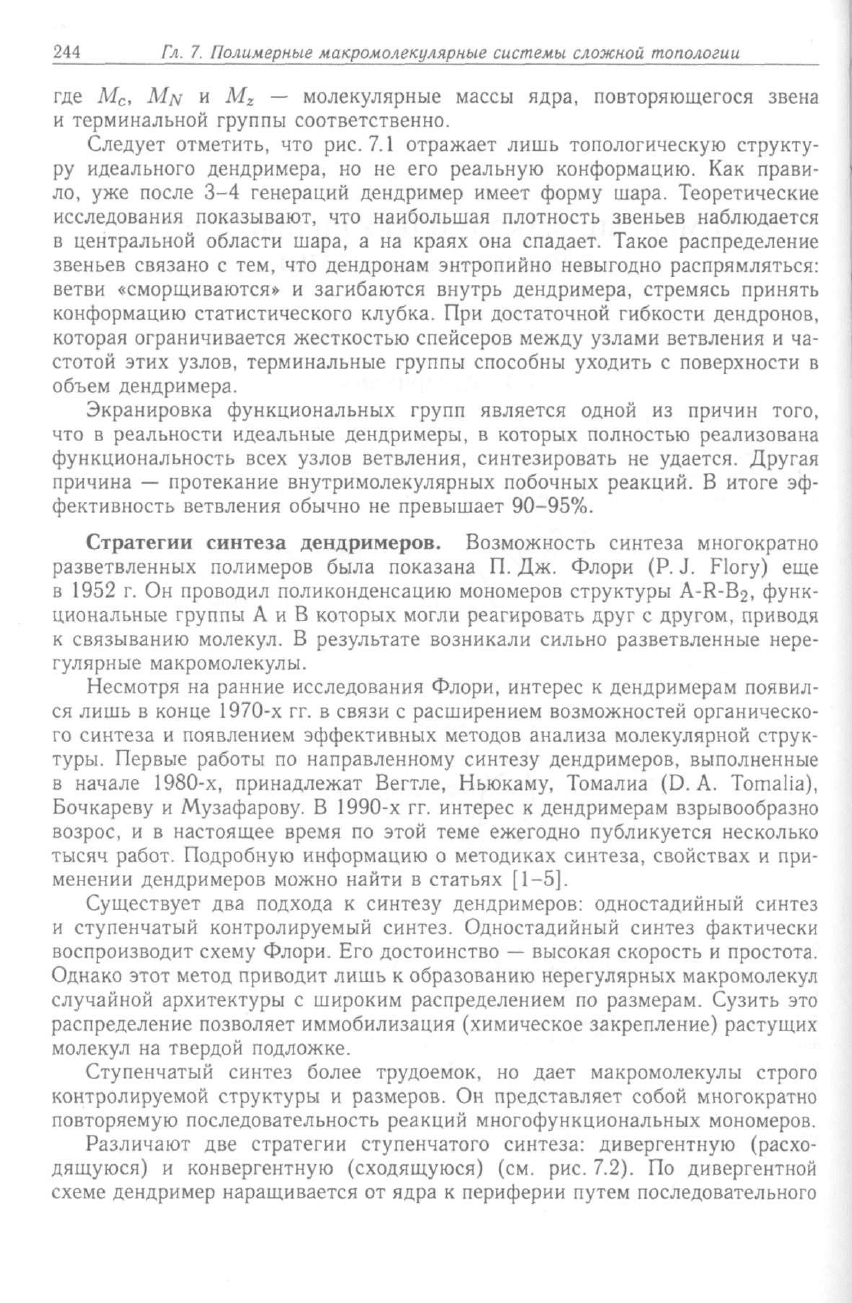

:ори (Р. J. Flory) еще

уктуры A-R-B2, функ-

фуг с другом, приводя

D разветвленные нере-

дендримерам появил-

)жностей органическо-

а молекулярной струк-

жмеров, выполненные

шиа (D. А. Tomalia),

имерам взрывообразно

[убликуется несколько

теза, свойствах и при-

вдностадийный синтез

iii синтез фактически

я скорость и простота,

иярных макромолекул

размерам. Сузить это

акрепление) растущих

[акромолекулы строго

ет собой многократно

юнальных мономеров,

дивергентную (расхо-

'.2). По дивергентной

гем последовательного

ои топологии

NHj

МНг

NH2

10ИМИНЫ,

б — полипро-

— поликарбосиланы и

Иных сополимеров

гношением ri с",

!йная зависимость

реакции с

НИИ кетоно

Хорош!',

использует

лизаторы ь

по механиз

Дeндpи^

акционной (

ческих цепе

жатся поляр

группы в со

содержащий

благодаря со

напротив,ст

рофобный ра

М.Е. Пж

переход реап

концентратор

ческим насос

Благодаря

гент к акти!

го быстрый

римера (рис.

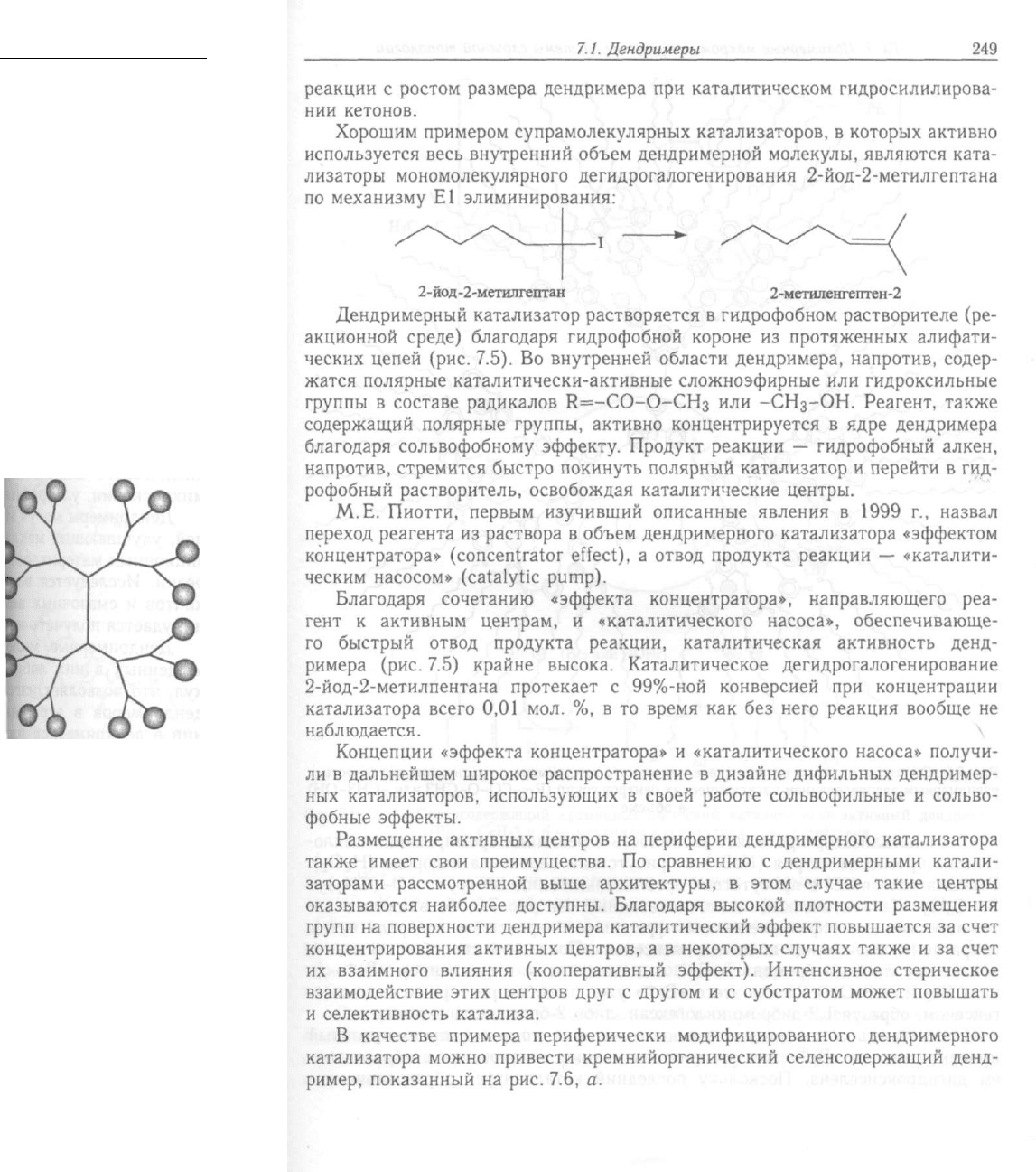

2-йод-2-мети/

катализатора

наблюдается.

Концепцир

ли в дальнеЙЕ

ных катализа!

фобные эффек

Размещени

также имеет (

заторами расе

оказываются к

групп на повер

концентрирова

их взаимного

взаимодействи»

и селективност

В качестве

катализатора м

ример, показан

сложной топологии

СТЬЮ

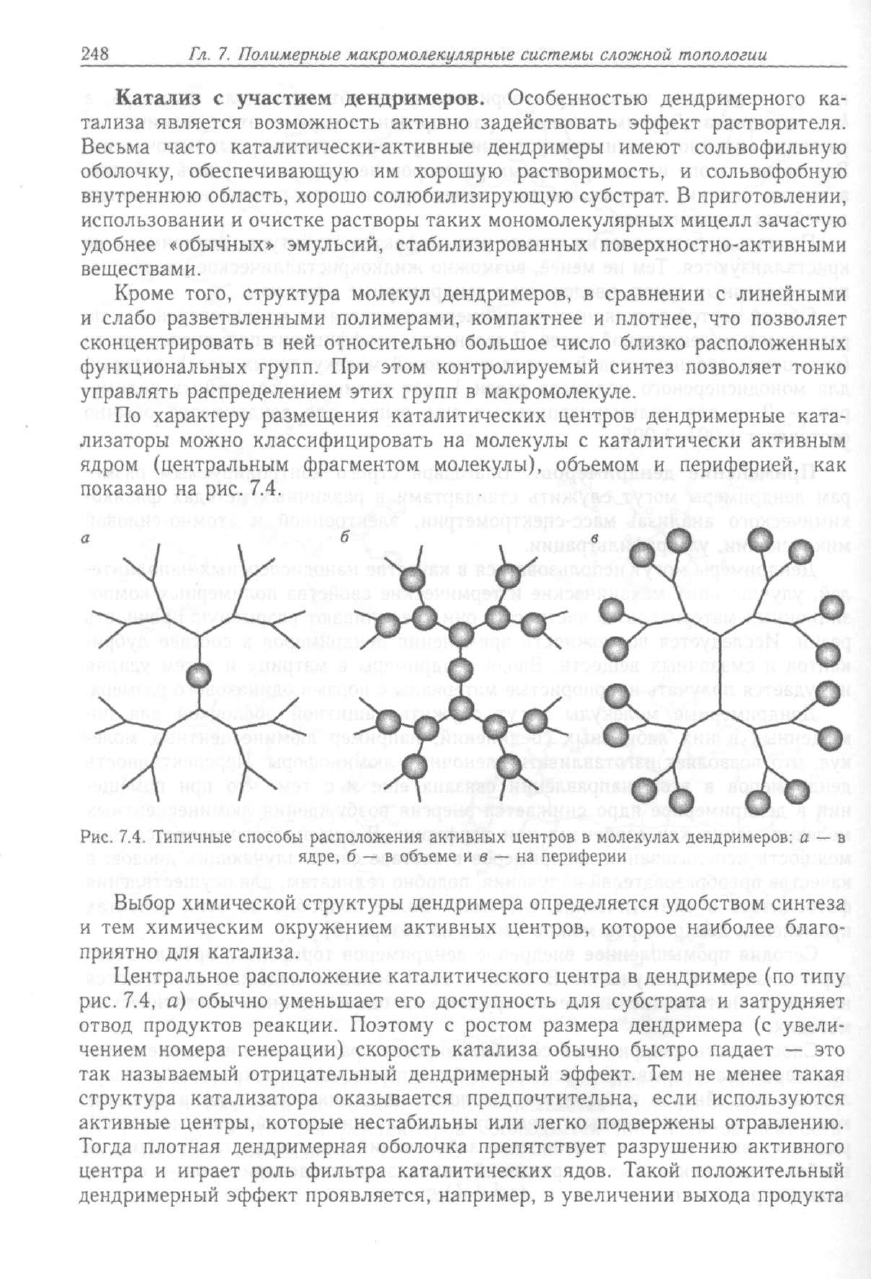

дендримерного ка-

гь эффект растворителя.

имеют сольвофильную

мость, и сольвофобную

бстрат. В приготовлении,

лярных мицелл зачастую

товерхностно-активными

сравнении с линейными

плотнее, что позволяет

) близко расположенных

синтез позволяет тонко

'ле.

)ов дендримерные ката-

аталитически активным

!ом и периферией, как

яекулах дендримеров: а — в

ется удобством синтеза

»торое наиболее благо-

в дендримере (по типу

убстрата и затрудняет

дендримера (с увели-

быстро падает — это

т. Тем не менее такая

а, если используются

гвержены отравлению.

)азрушению активного

Такой положительный

1ении выхода продукта
