Рамбиди Н.Г., Берёзкин А.В. Физические и химические основы нанотехнологий

Подождите немного. Документ загружается.

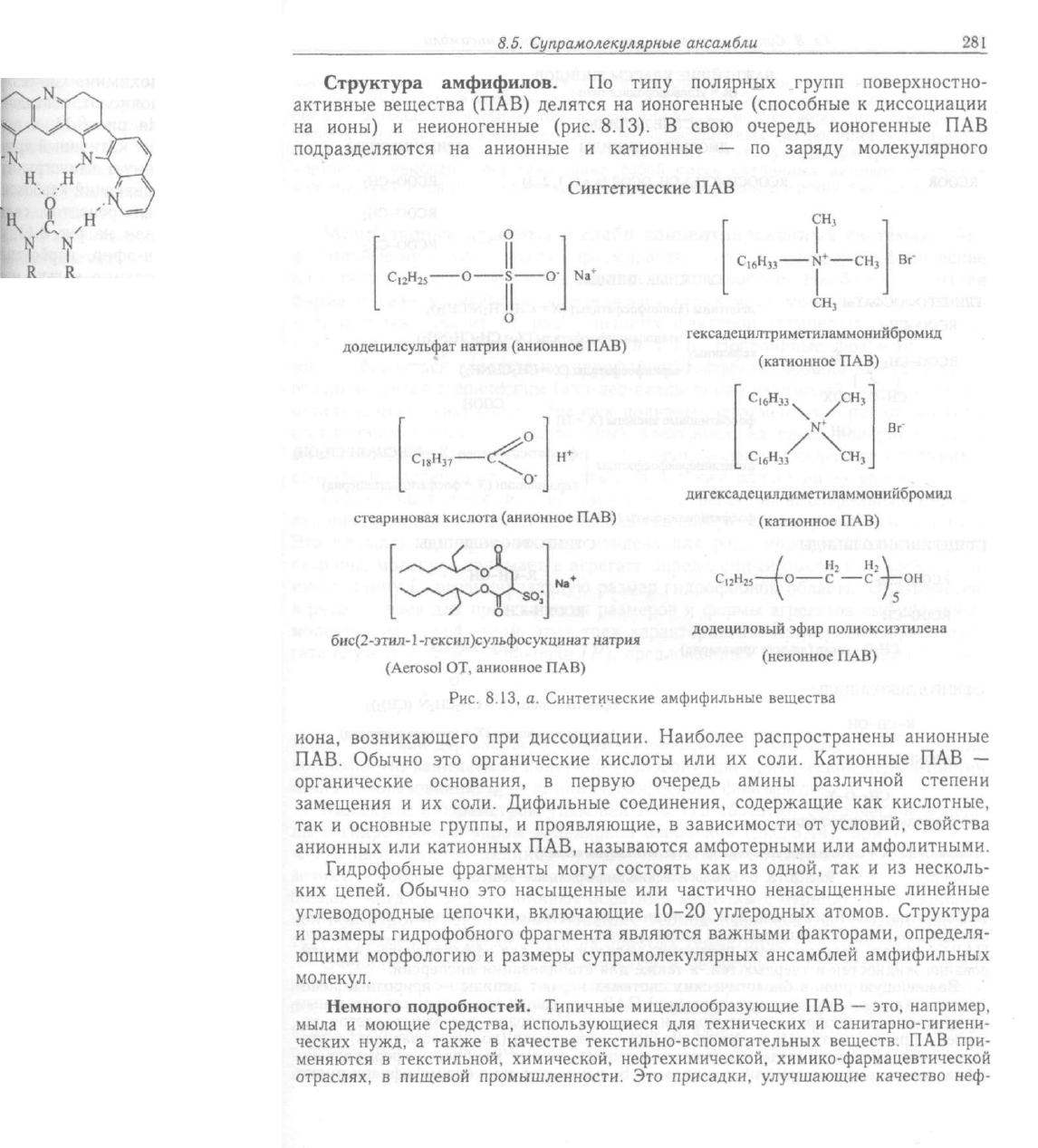

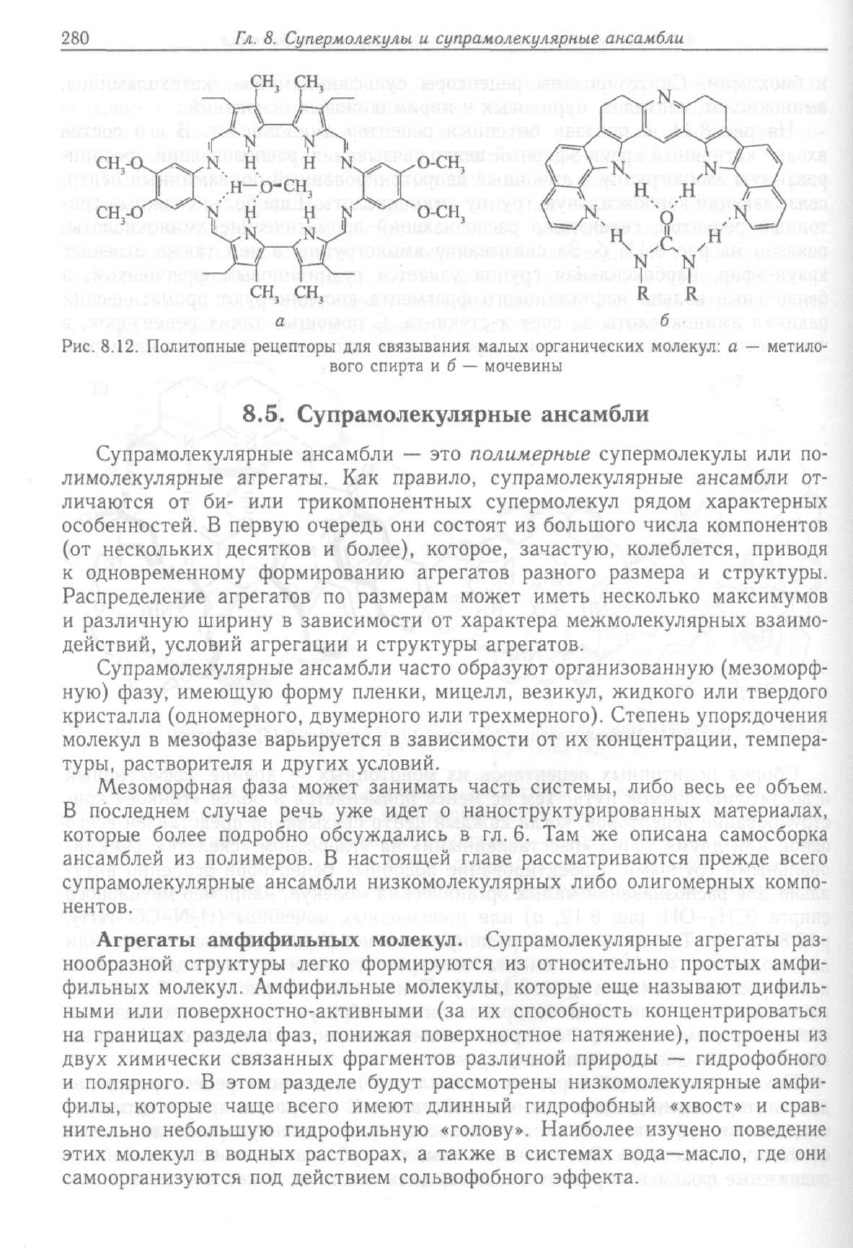

ансамбли

гских молекул: а — метило-

1бли

:упермолекулы или по-

улярные ансамбли от-

^^л рядом характерных

юге числа компонентов

3, колеблется, приводя

размера и структуры,

несколько максимумов

молекулярных взаимо-

шзованную (мезоморф-

жидкого или твердого

. Степень упорядочения

юнцентрации, темпера-

?1, либо весь ее объем,

фованных материалах,

се описана самосборка

зиваются прежде всего

io олигомерных компо-

улярные агрегаты раз-

тельно простых амфи-

еще называют дифиль-

сть концентрироваться

яжение), построены из

1роды — гидрофобного

комолекулярные амфи-

бный «хвост» и срав-

лее изучено поведение

к вода—масло, где они

кта.

. • -.

нсамбли

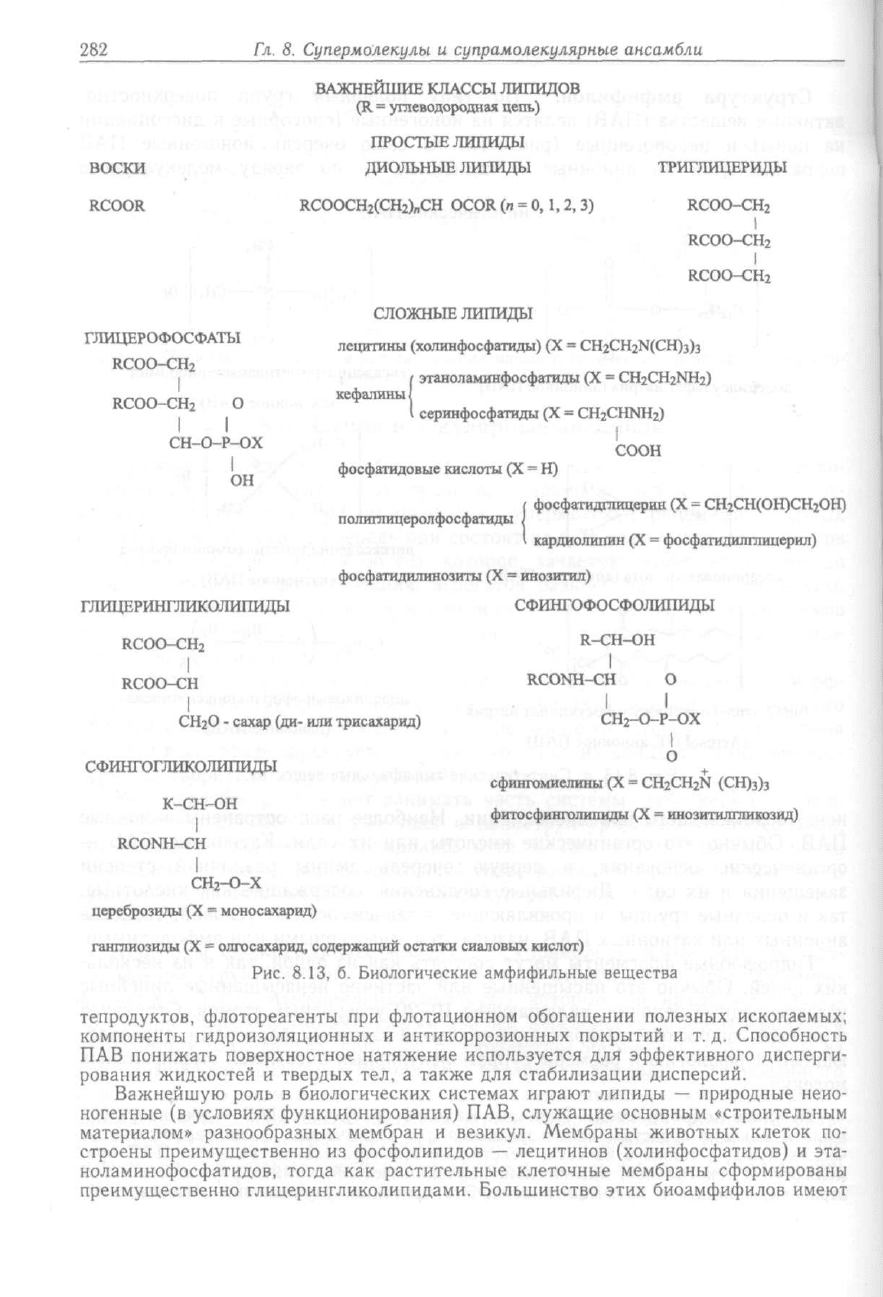

ТРИГЛИЦЕРИДЫ

RCOO-CH2

I RCOO-CHi

lN(CH)3)3

I2CH2NH2) ,

ffl2)

юн

qim (X = СНгСЩОЩСНгОН)

X = фосфатидюплицерил)

ЭЛИПИДЫ

)Н

О ;>W

0-Р-ОХ

'CH2CH2N (СН)з)э

X = инозитилгаикозид)

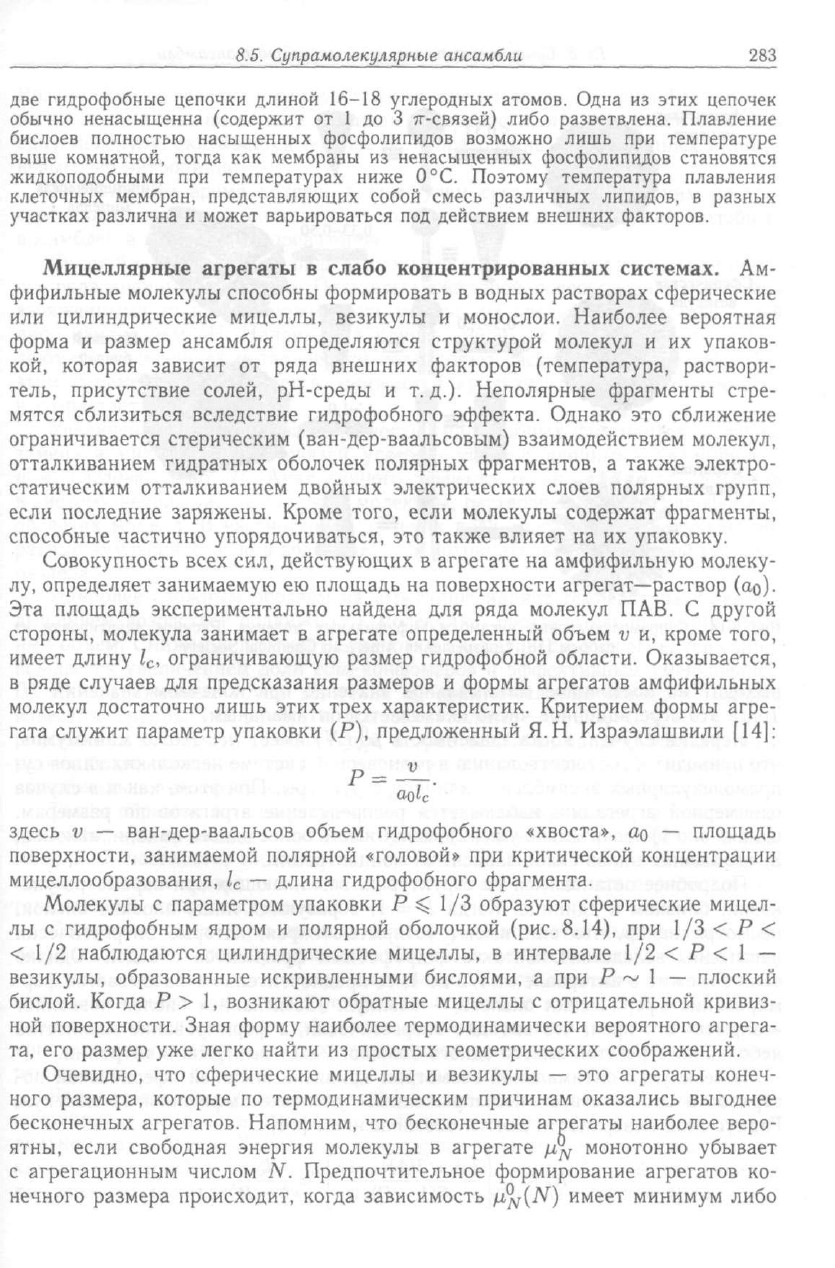

гства

полезных ископаемых;

•ий и т. д. Способность

ффективного дисперги-

[ дисперсий.

ды - природные неио-

новным «строительным

животных клеток по-

линфосфатидов) и эта-

мбраны сформированы

[ биоамфифилов имеют

нсамбли

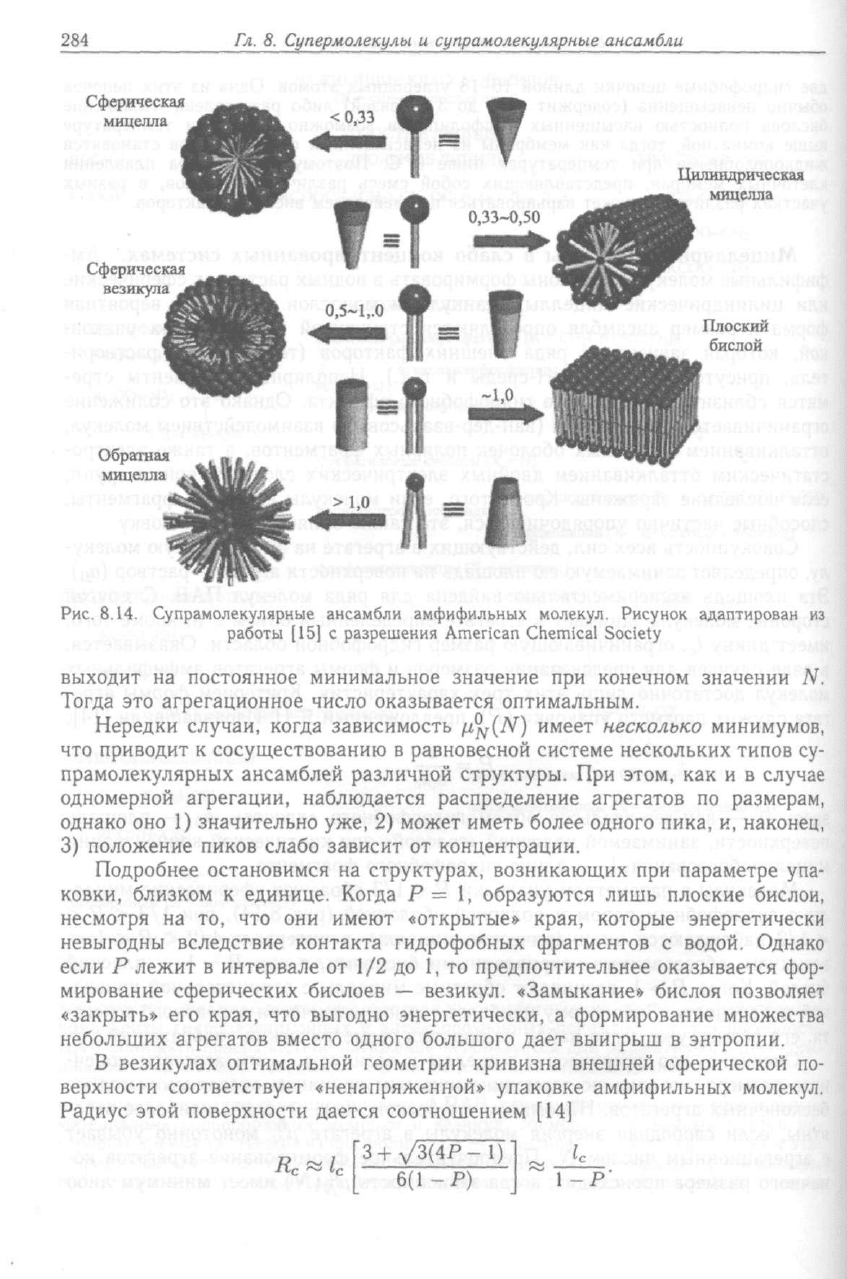

Цилиндрическая

мицелла

Плоский

бислой

Рисунок адаптирован из

iociety

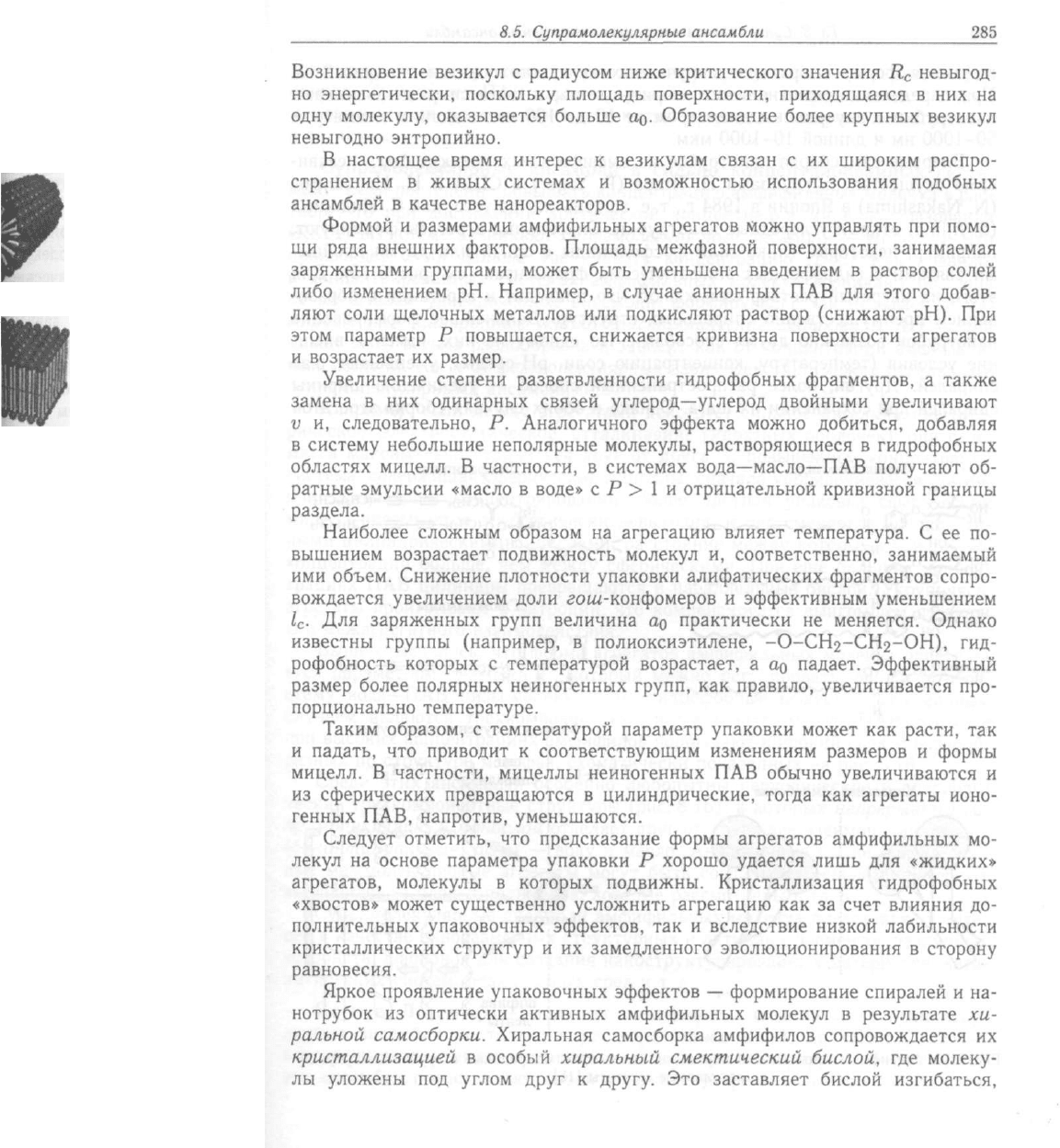

)нечном значении N.

ш.

'.есколько минимумов,

нескольких типов су-

[ этом, как и в случае

регатов по размерам,

ного пика, и, наконец,

[X при параметре упа-

шшь плоские бислои,

)торые энергетически

1T0B с водой. Однако

знее оказывается фор-

ие» бислоя позволяет

мирование множества

грыш в энтропии,

иней сферической по-

1фифильных молекул.

гнсамбли

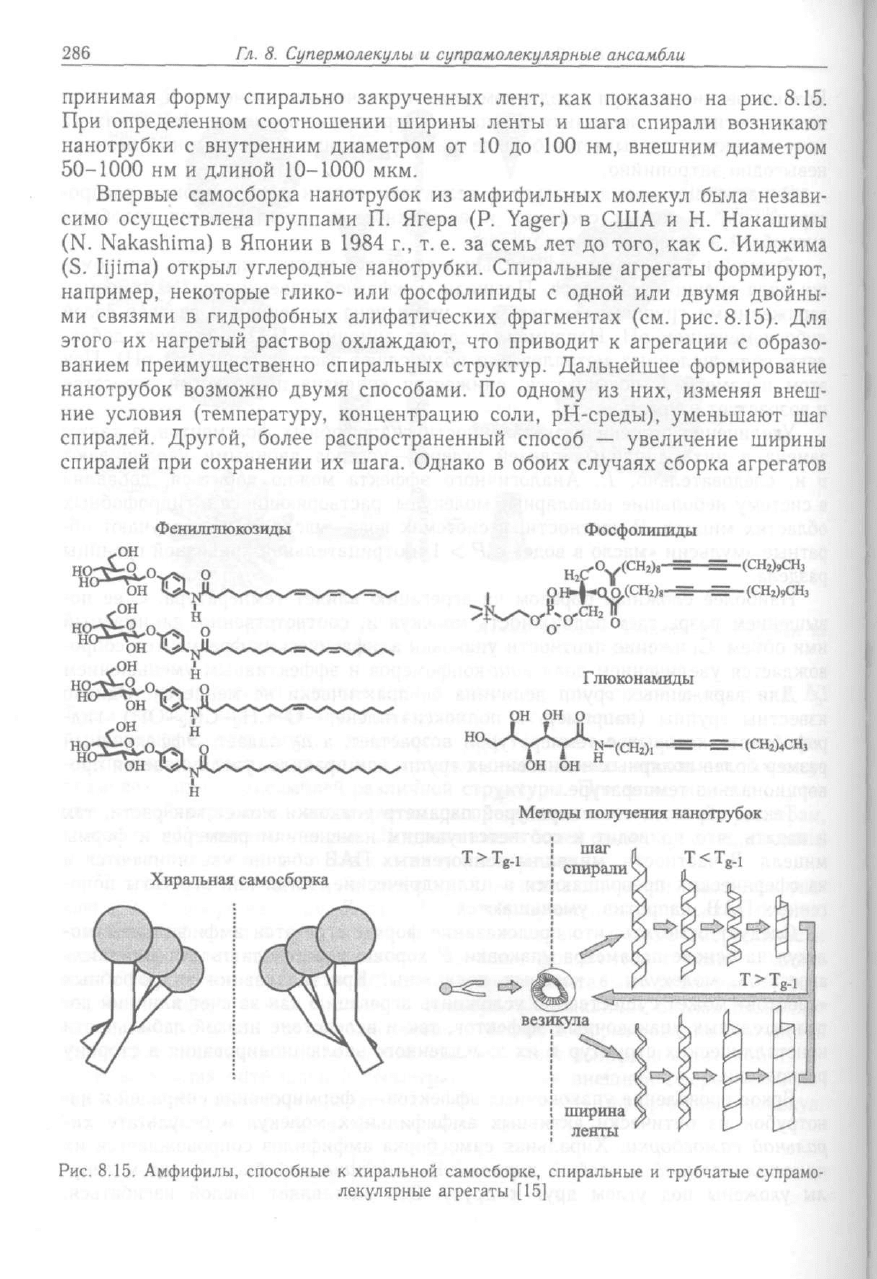

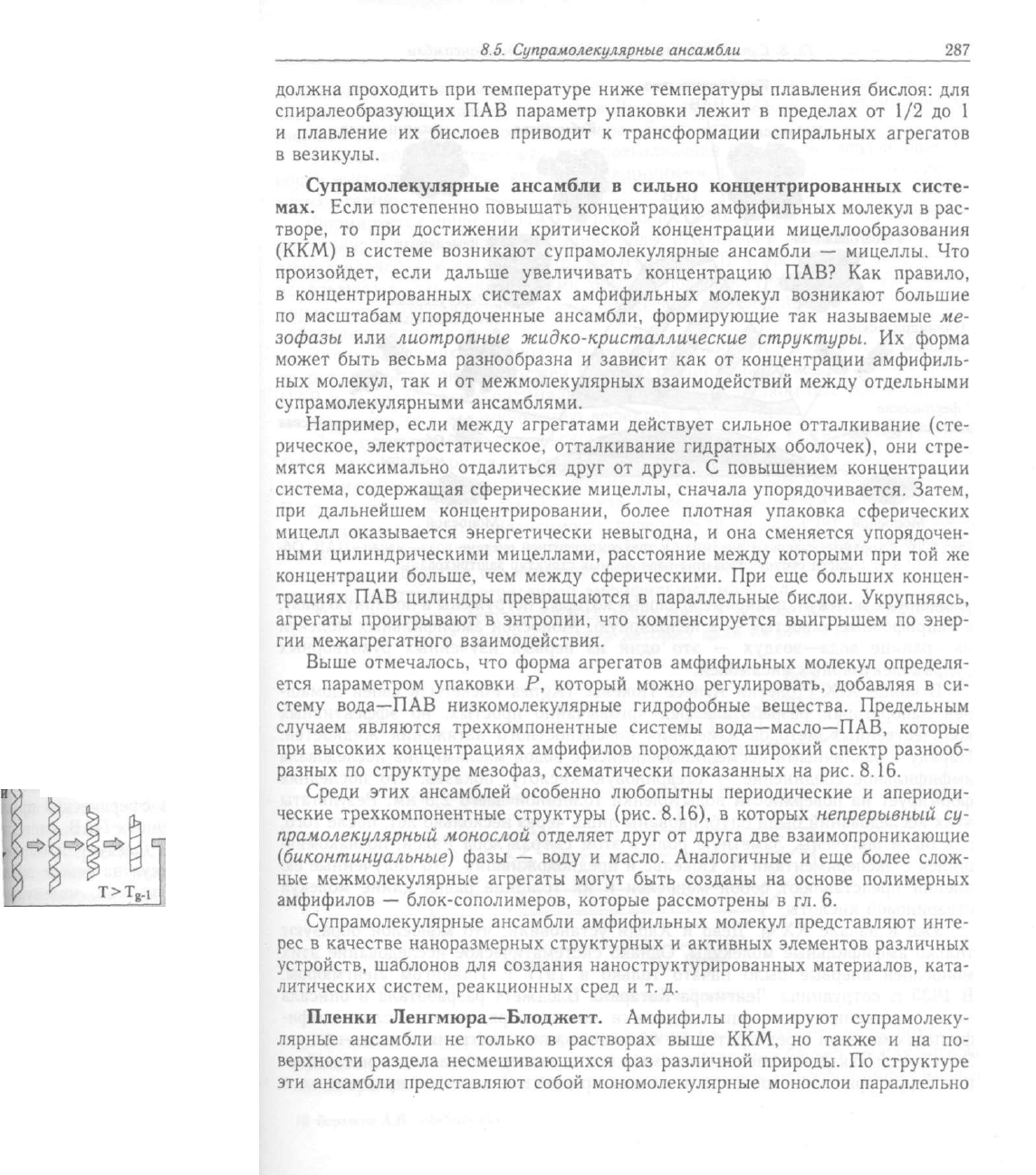

юказано на рис. 8.15.

-а спирали возникают

, внешним диаметром

молекул была незави-

;ША и Н. Накашимы

того, как С. Ииджима

агрегаты формируют,

й или двумя двойны-

X (см. рис. 8.15). Для

к агрегации с образо-

1ейшее формирование

3 них, изменяя внеш-

гды), уменьшают шаг

увеличение ширины

чаях сборка агрегатов

'.фолшшды

(СНг)8 = = (СНгЬСНэ

'^(СН2),-=-=- (СН2)9СНз

«онзмиды

ту

=. — (СНг)4СНз

fimm нанотрубок

T<Tg-i

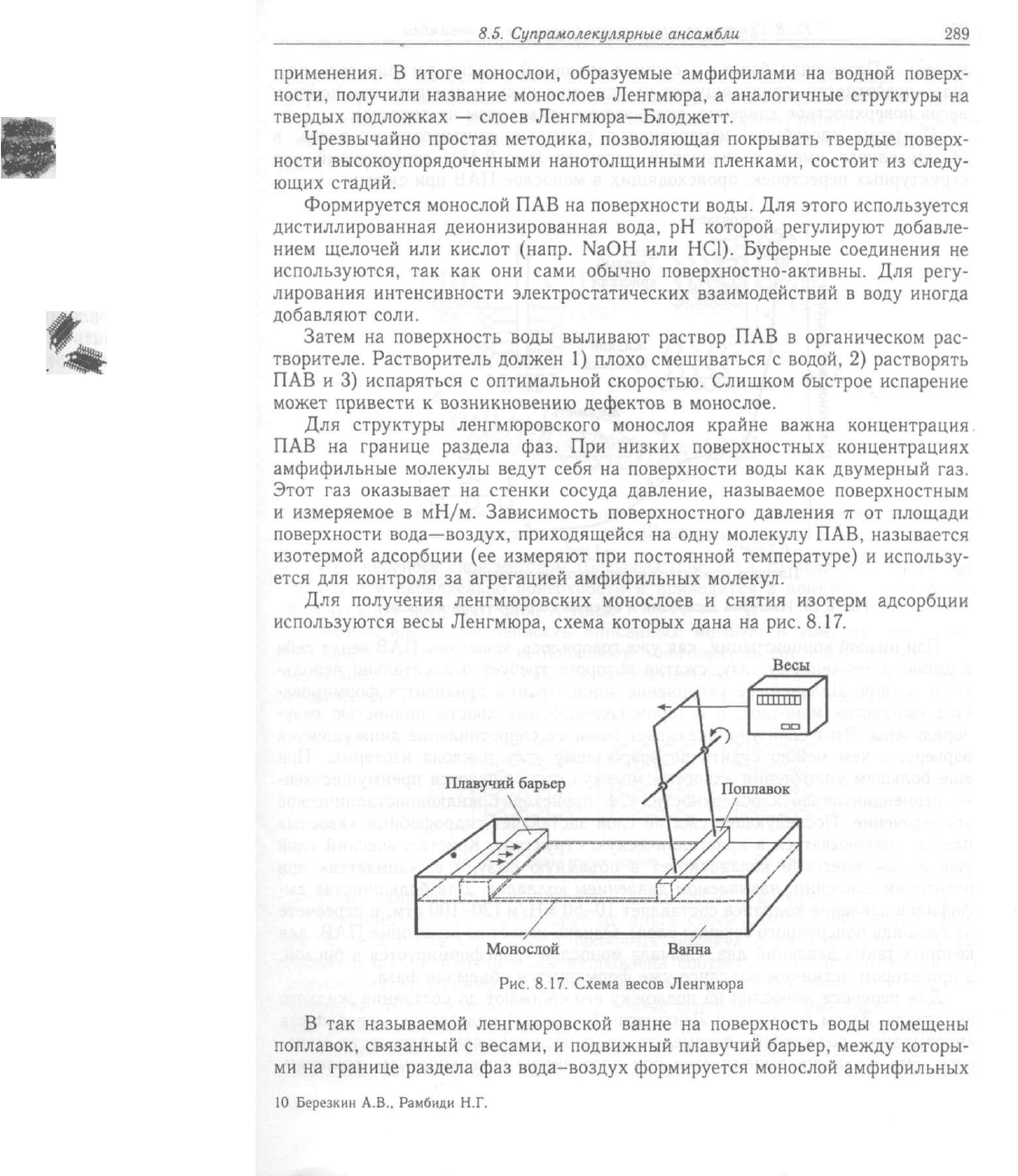

ые и трубчатые супрамо-

применения. В и

ности, получили

твердых подложр

Чрезвычайно

ности высокоупо

ющих стадий.

Формируется

дистиллированш

нием щелочей и.

используются, т;

лирования интен

добавляют соли.

Затем на нов

творителе. Раств

ПАВ и 3) испар;

может привести

Для структу

ПАВ на границ

амфифильные

Этот газ

ОКАЗЫЕ

и измеряемое в

поверхности вод

изотермой адсор

ется для контро,

Для получеЕ

используются В(

В так назы

поплавок, связ;

ми на границе

10 Берёзкин А.В., F

юамбли

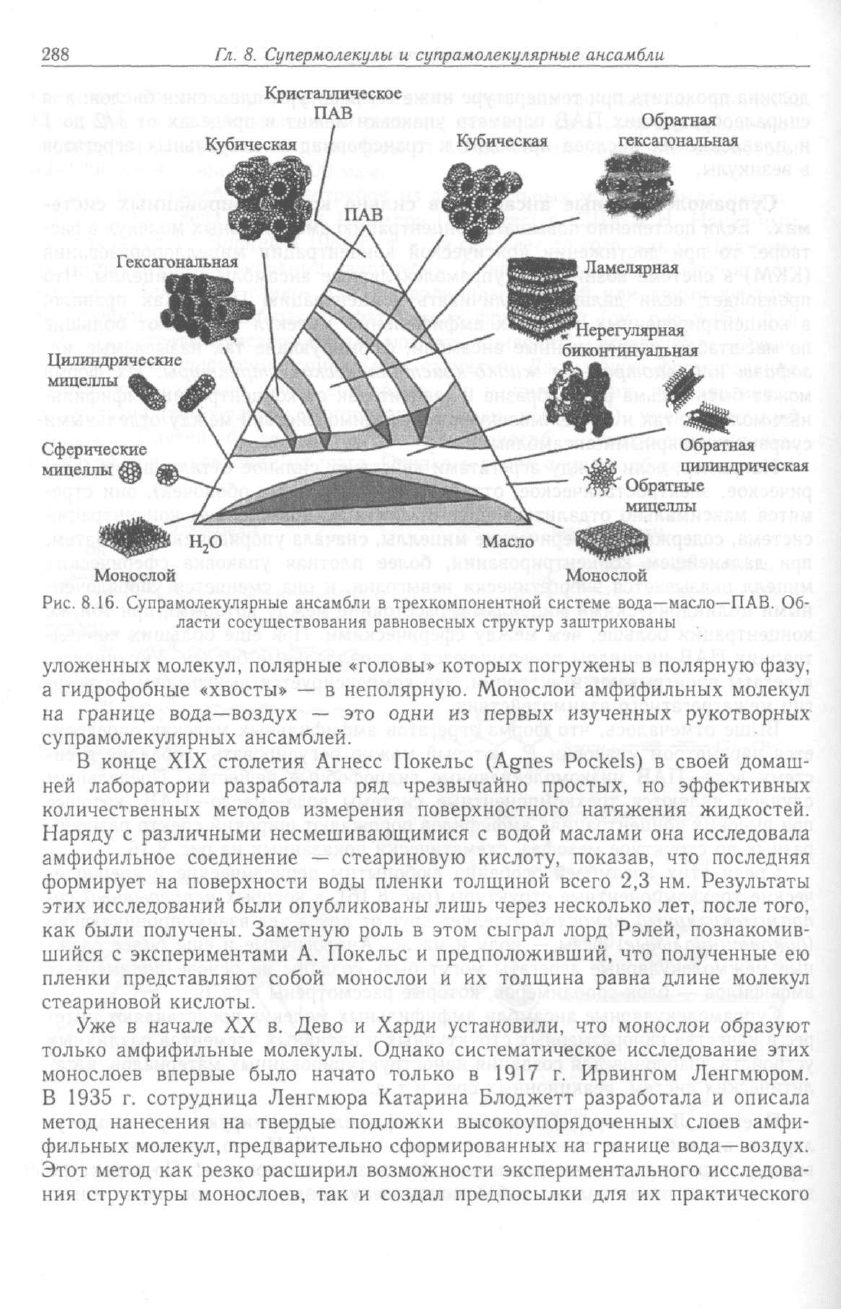

Обратаая

гексагональная

мелярная

)егу11ярная

иинуальная

Обратная

цилиндрическая

' Обратные

мицеллы

ослой

е вода—масло—ПАВ. 06-

рихованы

ты В полярную фазу,

1фифильных молекул

ченных рукотворных

<els) в своей домаш-

>1х, но эффективных

тяжения жидкостей.

1ами она исследовала

:азав, что последняя

э 2,3 нм. Результаты

)лько лет, после того,

{ Рэлей, познакомив-

1, что полученные ею

1авна длине молекул

) монослои образуют

le исследование этих

)вингом Ленгмюром.

зработала и описала

ченных слоев амфи-

ранице вода—воздух,

нтального исследова-

ля их практического
