Рамбиди Н.Г., Берёзкин А.В. Физические и химические основы нанотехнологий

Подождите немного. Документ загружается.

НзС-

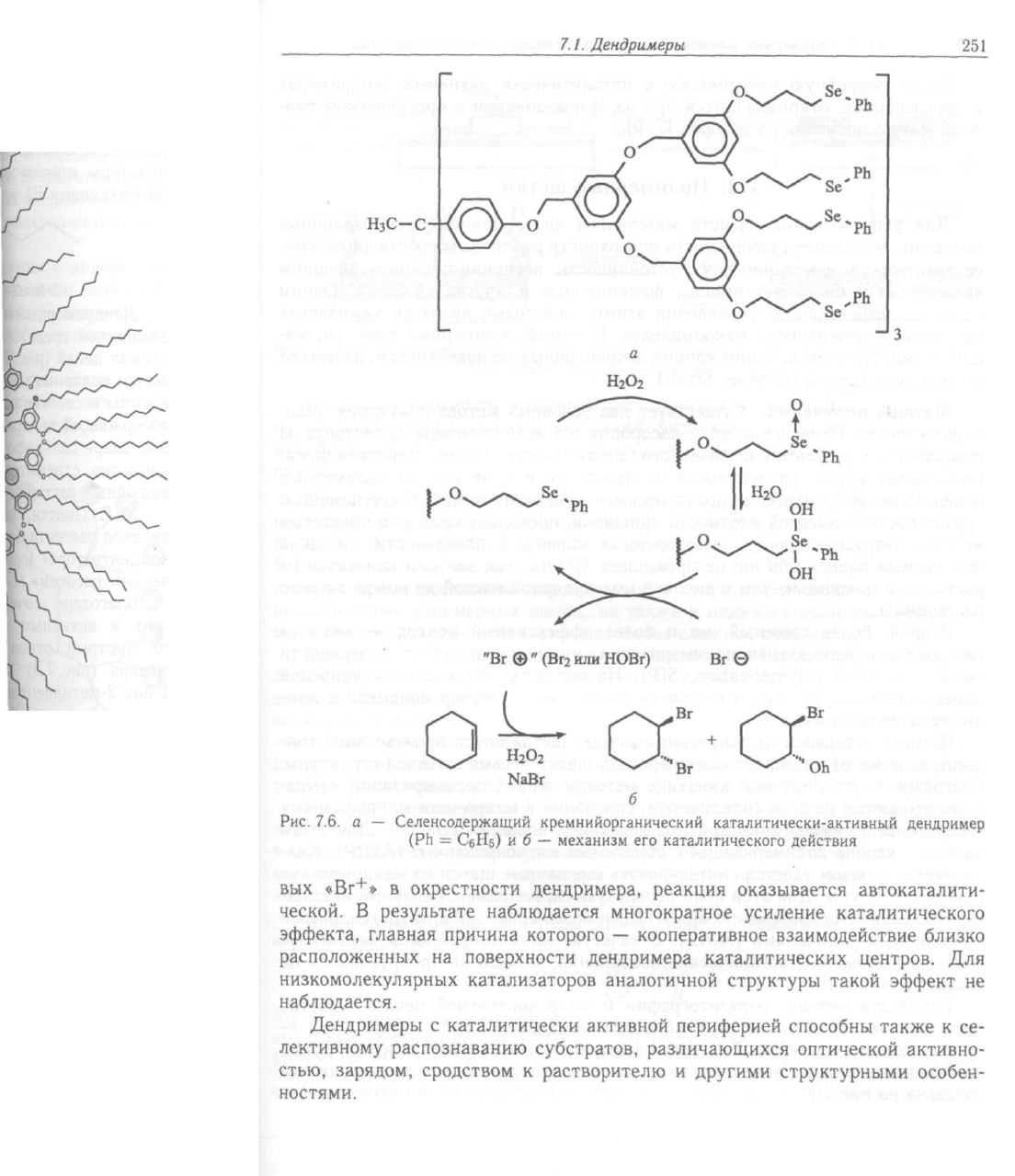

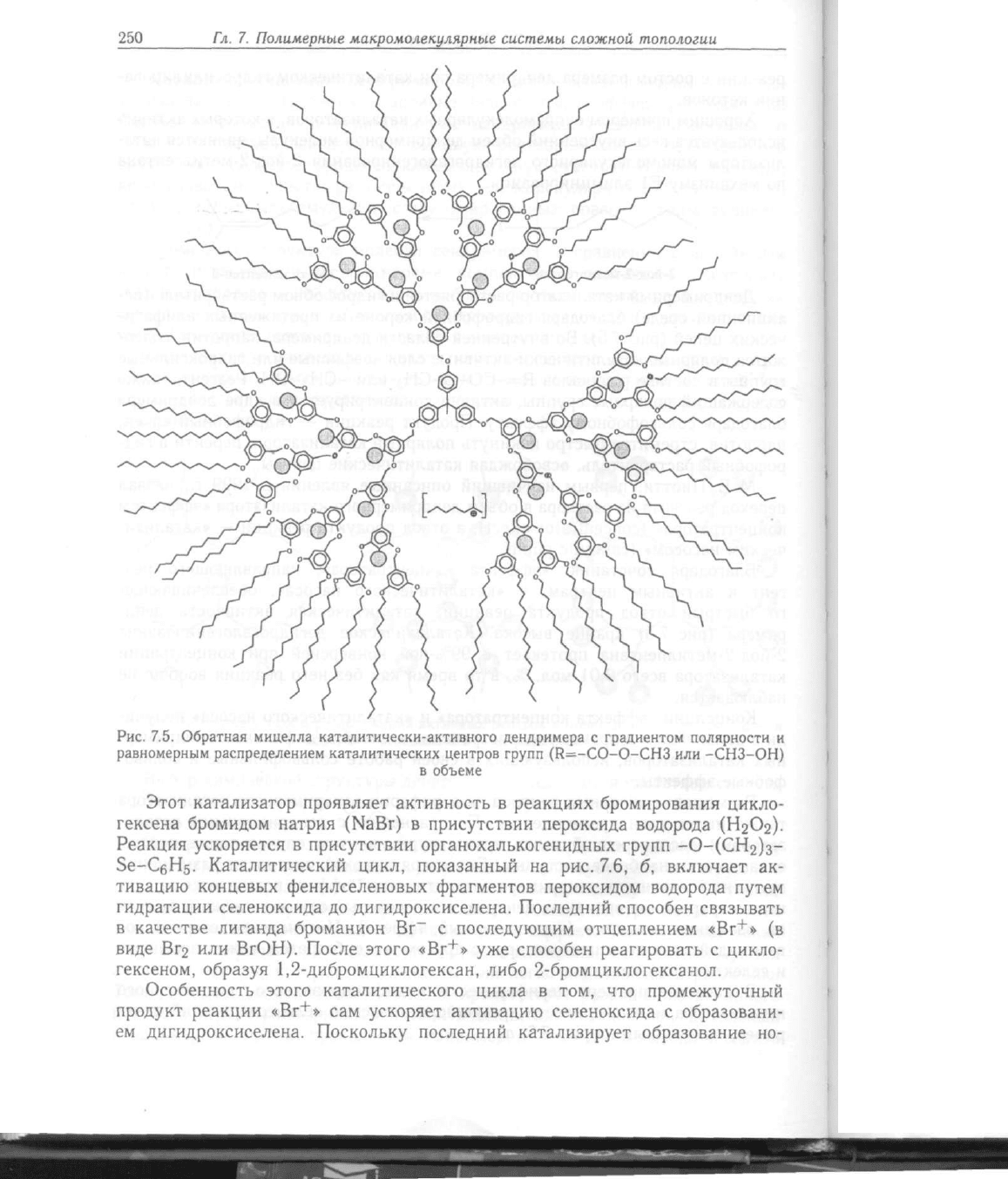

Рис. 7.6. а - Се

(

ВЫХ «Вг"*"» в (

ческой. В рез}

эффекта, главн

расположенны)

низкомолекуля

наблюдается.

Дендримерь

лективному рас

стью, зарядом,

ностями.

юи топологии

идиентом полярности и

0-СНЗ или -СНЗ-ОН)

омирования цикло-

а водорода (Н2О2).

групп -0-(СН2)з-

), б, включает ак-

,ом водорода путем

способен связывать

еплением «Вг"*"» (в

агировать с цикло-

;логексанол.

го промежуточный

;ида с образовани-

т образование но-

пол

AU(IOOHM)

Сг (5 нм)

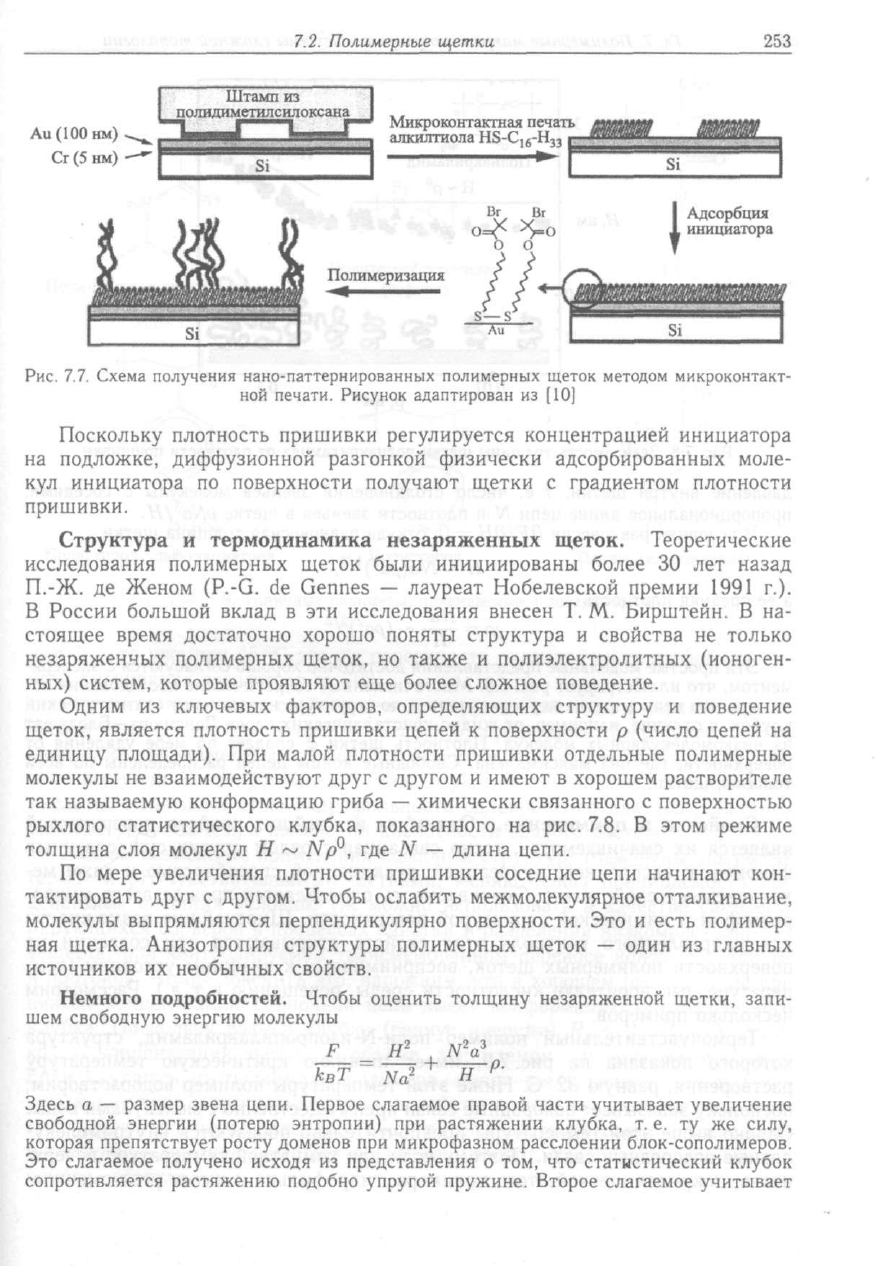

Рис. 7.7. Схема получе

Поскольку пло

на подложке, ди^

кул инициатора п

пришивки.

Структура и

исследования пол!

П.-Ж. де Женом i

В России большое

стоящее время до

незаряженных пол

ных) систем,

К0Т01

Одним из клн

щеток, является п,

единицу площади]

молекулы не взаик

так называемую кс

рыхлого cтaтиcти^

толщина слоя мол»

По мере увели

тактировать друг с

молекулы выпрями

ная щетка. Анизо'

источников их нео

Немного подро!

шем свободную энер

Здесь а — размер зв

свободной энергии

которая препятствуе

Это слагаемое получ

сопротивляется раст

той топологии

:тивных дендримерах

в органическом син-

меняются различные

1ЫМИ растворителями,

мчивость к внешним

гие свойства. Одним

является химическая

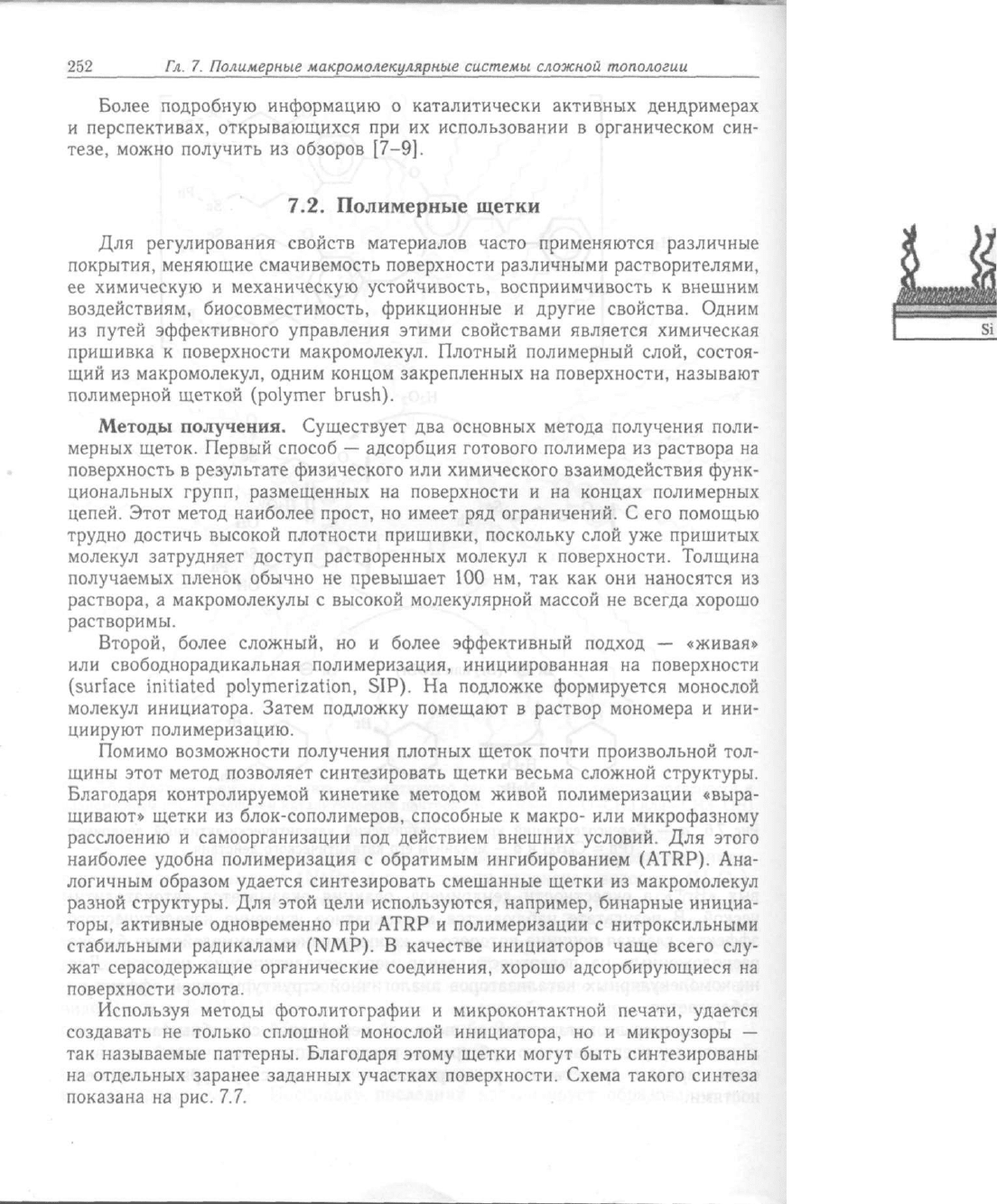

мерный слой, состоя-

оверхности, называют

года получения поли-

аимера из раствора на

ззаимодействия функ-

I концах полимерных

1ений. С его помощью

у слой уже пришитых

оверхности. Толщина

как они наносятся из

:сой не всегда хорошо

1 подход — «живая»

иная на поверхности

ормируется монослой

гвор мономера и ини-

!ти произвольной тол-

а сложной структуры.

:олимеризации «выра-

10- или микрофазному

X условий. Для этого

(ванием (ATRP). Ана-

етки из макромолекул

[ер, бинарные инициа-

,ии с нитроксильными

оров чаще всего слу-

адсорбирующиеся на

тной печати, удается

но и микроузоры —

г быть синтезированы

Схема такого синтеза

€нои топологии

[лотности пришивки

I молекулы с соседями,

•ке рМаУН.

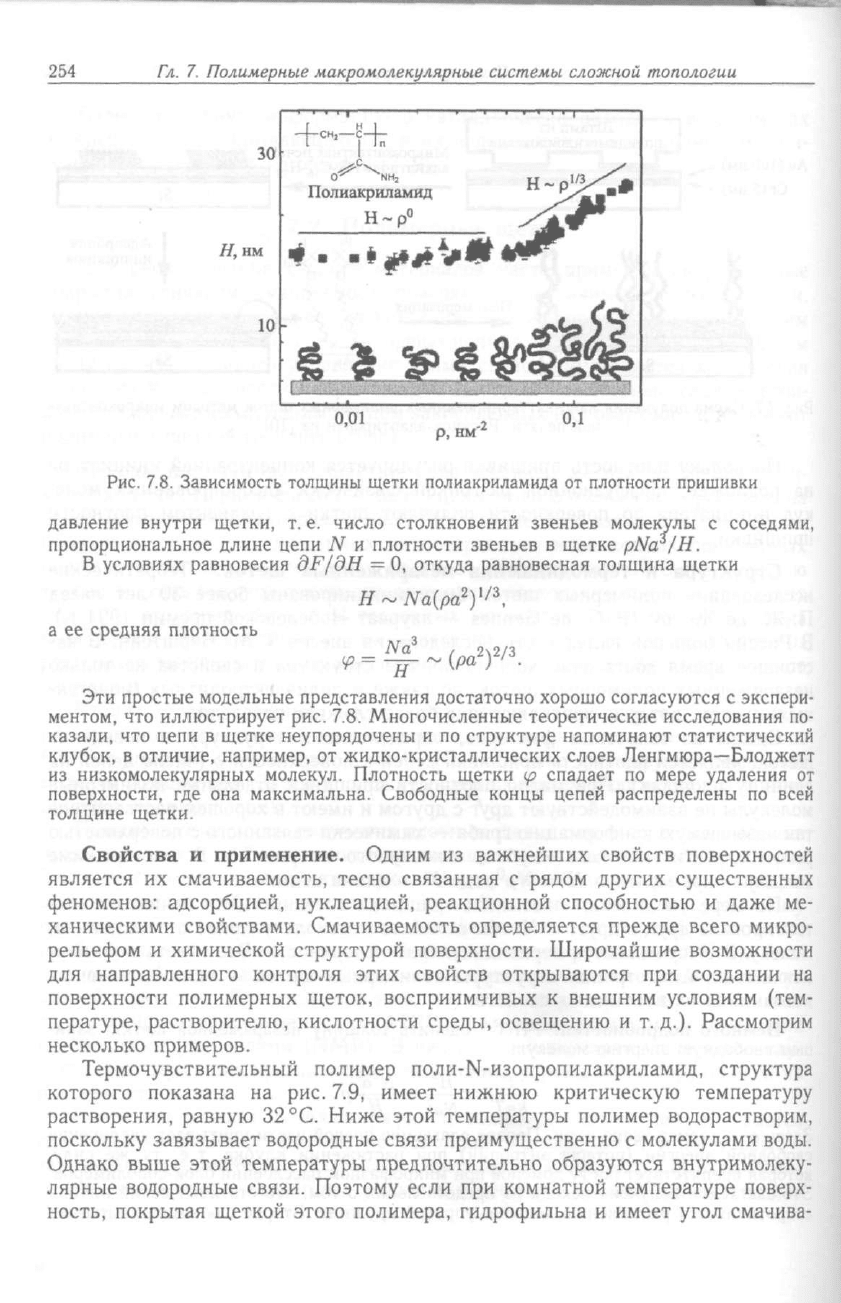

толщина щетки

о согласуются с экспери-

[ческие исследования по-

оминают статистический

leB Ленгмюра—Блоджетт

1ет по мере удаления от

й распределены по всей

свойств поверхностей

других существенных

собностью и даже ме-

\ прежде всего микро-

ючайшие возможности

)тся при создании на

гшним условиям (тем-

га и т. д.). Рассмотрим

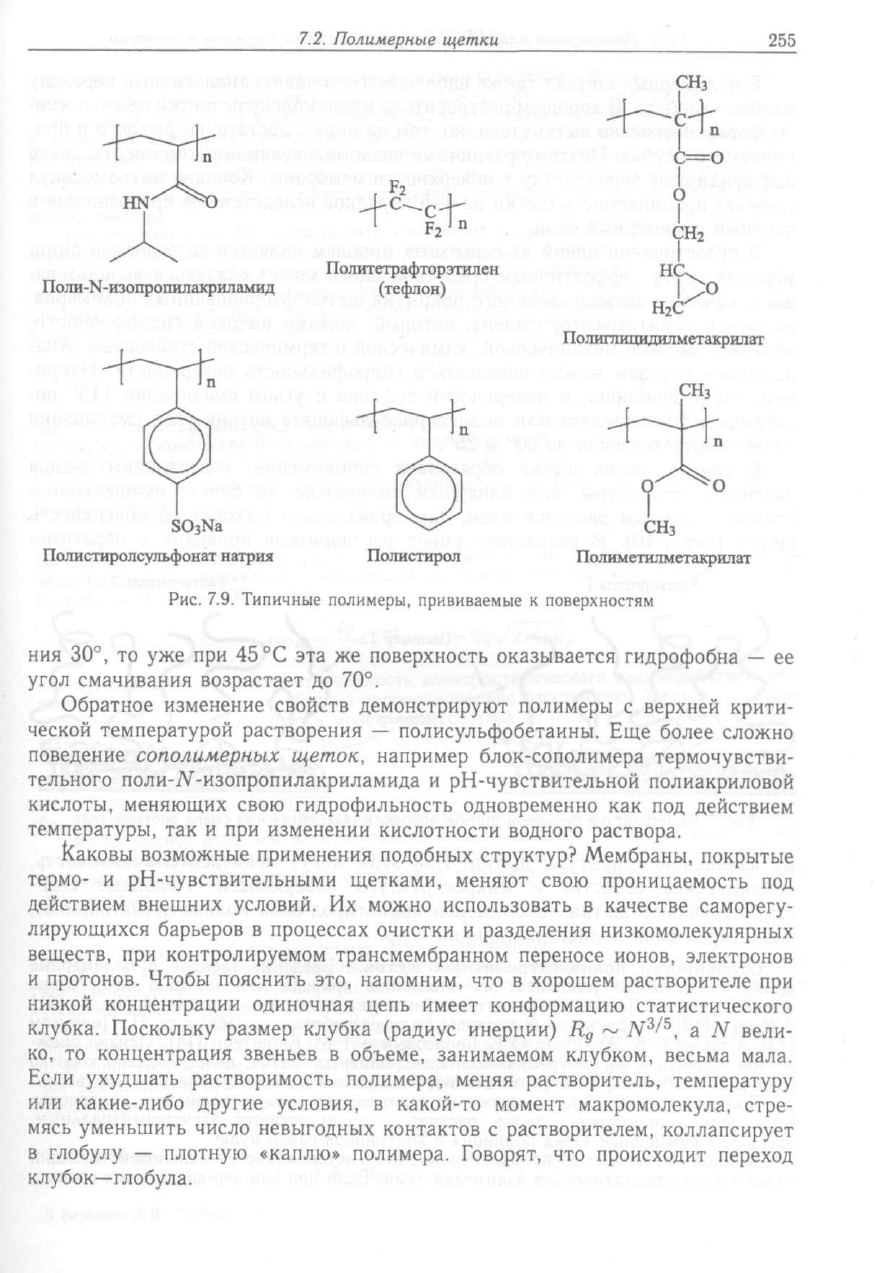

акриламид, структура

-ическую температуру

злимер водорастворим,

;но с молекулами воды,

зуются внутримолеку-

й температуре поверх-

и имеет угол смачива-

действиях энер|

но шестой степ

двенадцатой ст

т. е. намного ме

действующие F

звеньев, способ

так и поведени

взаимосвязаны.

При диссои

женного звена

новесием коню

ными зарядами

системе. Расст*

флуктуации ст;

где е — элемен

среды, кв — К1

ратуре 1в ~7 i

Безразмерн

рядов qie и дге

При добавлени

экранируется (

потенциалом Д

в соответствии

вает заметно б

экранировки, (,

Например, при

Электроста

мосферы, но и

несет лишь одь

бах приводит к

Когда ради

расстояние ме»

ленном полиис

при условии

где о — размер

Уже в сла(

контрионов сог

уложены парах

Сказанное

полиэлектроли

р. В зависимое

из трех режим!

точка этой диг

9 Берёзкин A.B.,

ш топологии

логичный переходу

щетки обычно име-

чно рыхлого и про-

е компоненты легко

лапе макромолекул

е ее превращения в

I загрязнение днищ

1заться использова-

)ванных полимеров,

юй гидрофобности,

)й стойкостью. Ана-

оверхности. Напри-

йачивания 115° по-

ля угол смачивания

юдержащим звенья

юки, лучше совме-

дят на поверхность

Г1В0ДИТ

обрати

мо-

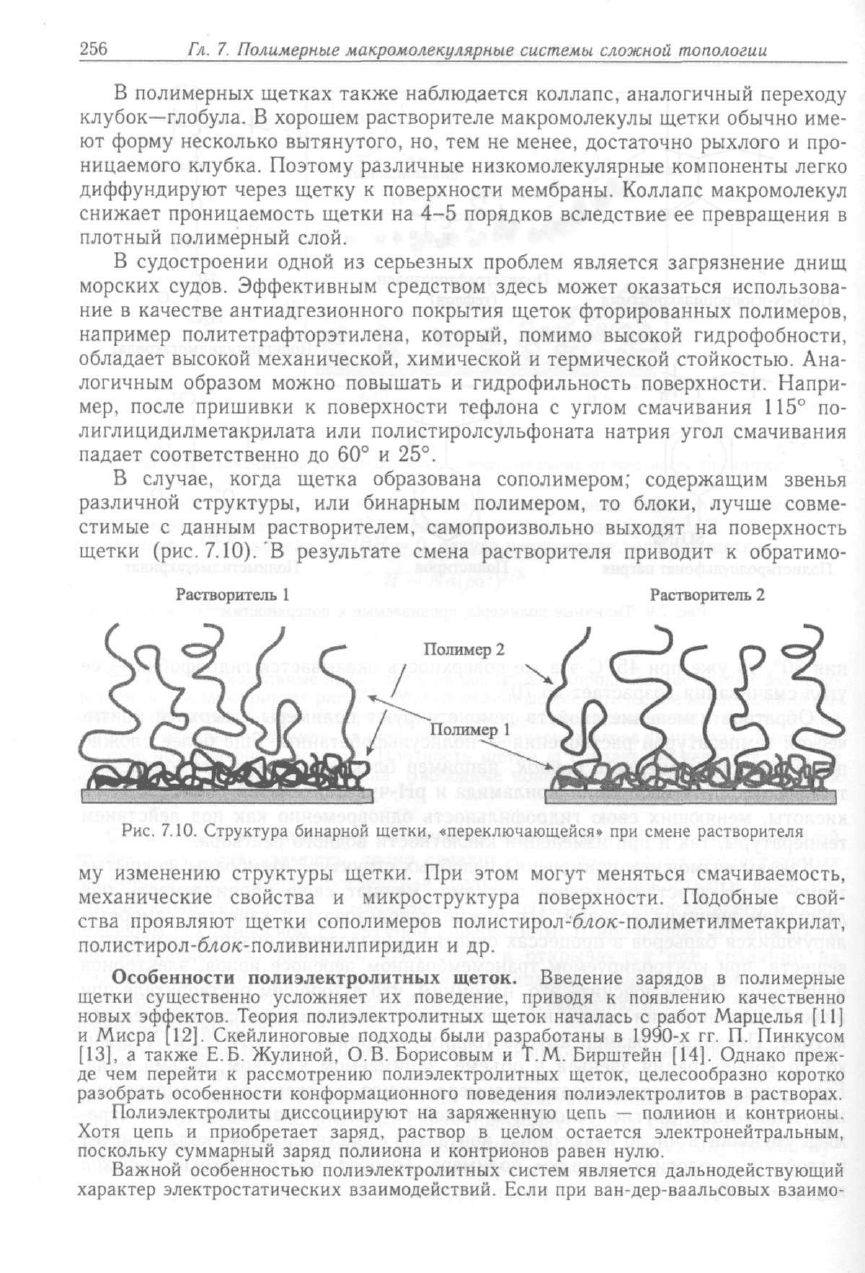

Растворитель 2

:мене растворителя

гься смачиваемость,

и. Подобные свой-

лиметилметакрилат.

зрядов в полимерные

1явлению качественно

; работ Марцелья [11]

)90-х гг П. Пинкусом

1н [14]. Однако преж-

[елесообразно коротко

тролитов в растворах,

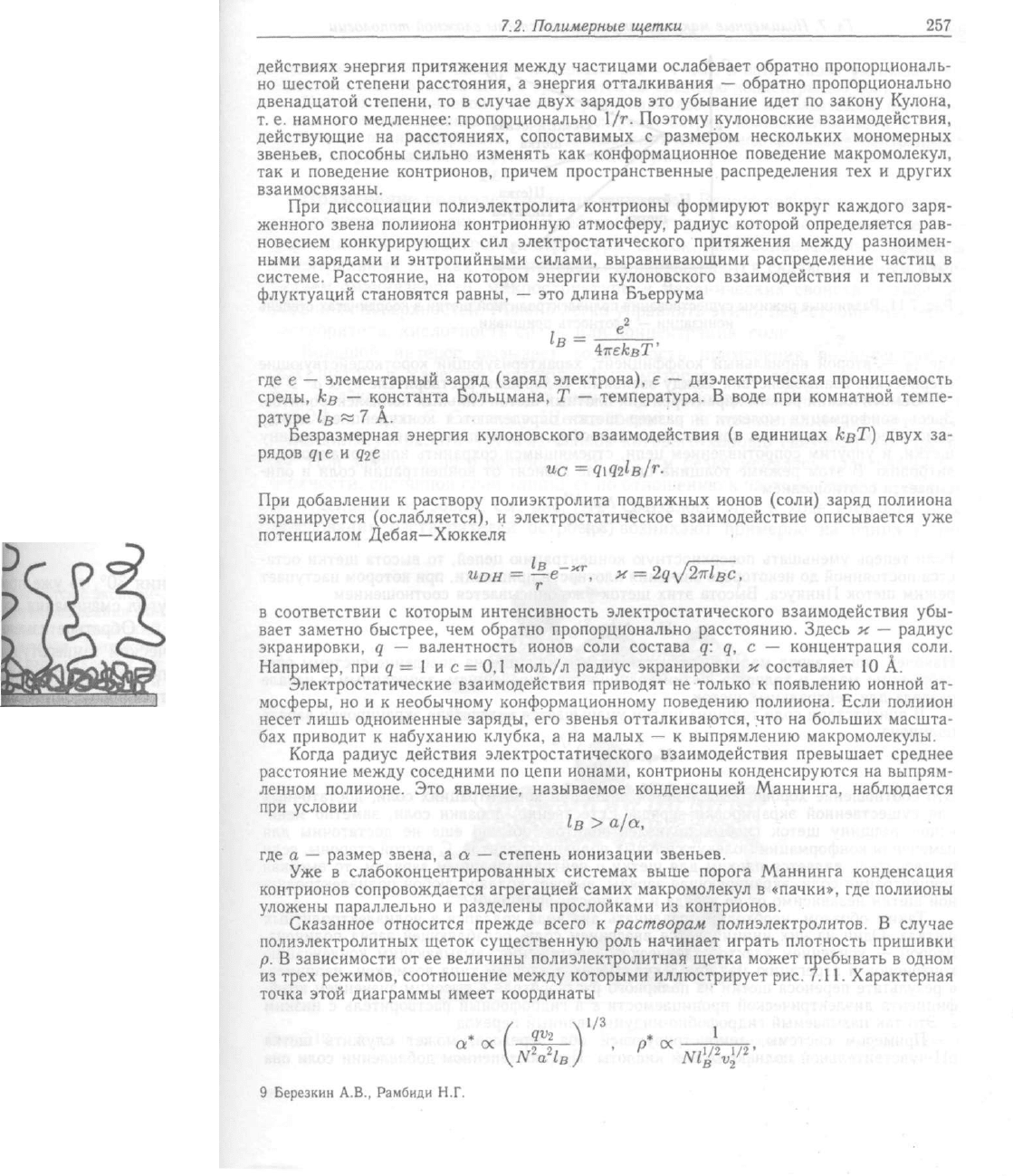

юлиион и контрионы.

электронейтральным,

ю.

я дальнодействующий

ф-ваальсовых взаимо-

увеличивает с:

Максимальная

Помимо м-

тролитов след;

различные по.

цепей, несущи

Применб!

ные электрос

формационнь

в нейтральнь

пением смач!

рованных П01

растворитель

Большой

ных щеток

тип молекул

2004

г.

C03J

глицидилмет

цы. При зам

верхности: ci

на отдельны

чередования

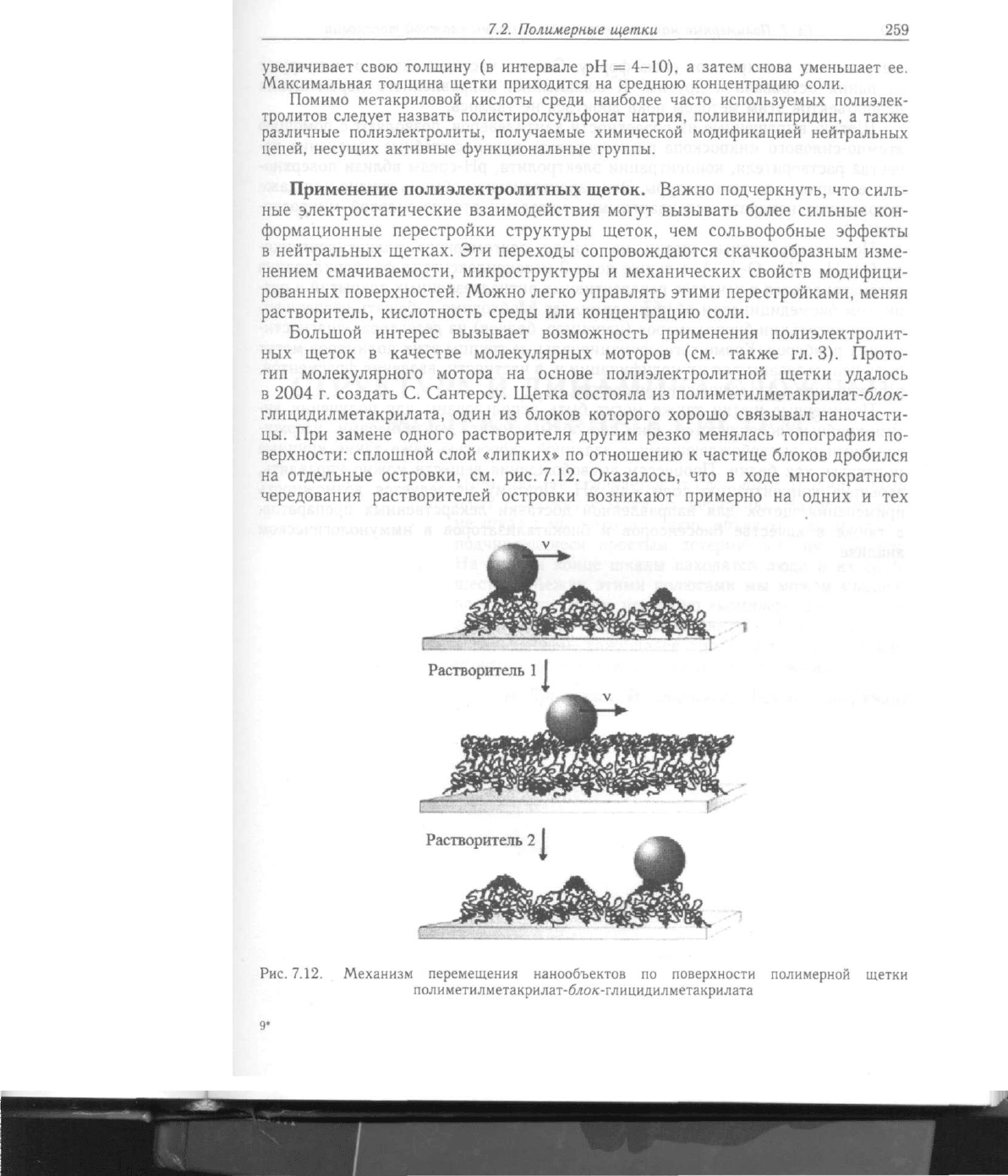

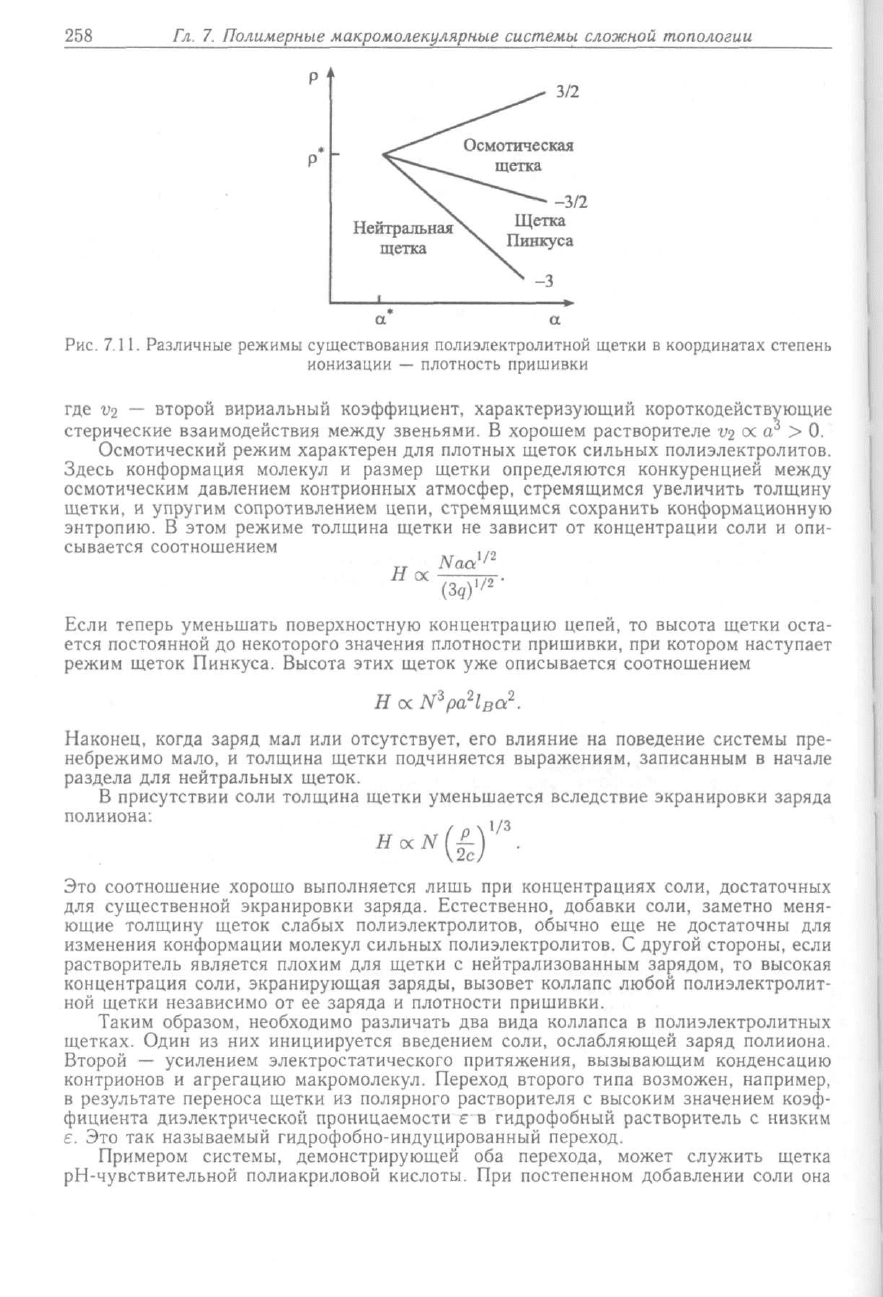

Рис. 7.12. М

той топологии

ки в координатах степень

i короткодействующие

•ворителе г;2 ос > 0.

шх полиэлектролитов,

конкуренцией между

;я увеличить толщину

ить конформационную

1ентрации

соли и опи-

го высота щетки оста-

1ри котором наступает

оотношением

ведение системы пре-

записанным в начале

[е экранировки заряда

и соли, достаточных

соли, заметно меня-

; не достаточны для

другой стороны, если

зарядом, то высокая

(бой полиэлектролит-

i полиэлектролитных

щей заряд полииона.

ающим конденсацию

возможен, например,

КИМ значением коэф-

створитель с низким

кет служить щетка

юбавлении соли она
