9.4. Методы оптимального распределения нагрузки

между котлами в котельной

На основе расходных энергетических характеристик и характери-

стик относительных приростов расходов топлива отдельных котлов

строятся одноименные характеристики по котельной в целом приме-

нительно к одновременно находящимся в работе агрегатам (имеются

в виду котлы, работающие на общую тепловую нагрузку данных па-

раметров).

Для обеспечения минимального расхода топлива промышленной

котельной необходимо такое распределение общей тепловой нагрузки

между отдельными агрегатами, чтобы в каждый момент времени су-

ществовало равенство относительных приростов расхода топлива (ус-

ловного) по каждому из котлов:

к1

= r

к2

= r

к3

…= r

кi

… = r

кn

где r

кi

— относительные приросты расхода топлива (условного) по

каждому из котлов, т у.т/ГДж.

Если в рассматриваемый период времени в котельной используют-

ся различные виды топлива, то распределение тепловых нагрузок на

минимум расхода топлива не будет приводить одновременно и к ми-

нимуму себестоимости производства теплоты. Чтобы достигнуть ми-

нимальной себестоимости производства теплоты, необходимо в каж-

дый момент времени обеспечить равенство стоимостей относитель-

ных приростов расхода топлива

к1

= r

к2

= r

к3

…= r

кi

… = r

кn

;

здесь Ц

, Ц

,…, Ц

— цена 1, 2, 3, …, m, …, n-го вида топ-

лива, используемого отдельными котлами, руб/т у.т.

Разделив каждый член этого равенства на цену базового вида топ-

лива, для которого она близка к средней, получим

к1 к2 к к

бб б б

ЦЦ

... ...

ЦЦ Ц Ц

rr r r=== == . (9.14)

Если отношение Ц

/ Ц

>1, то, следовательно, для обеспечения ми-

нимальной себестоимости производства теплоты этот i-й котел необхо-

димо разгрузить по сравнению с режимом на минимум расхода топли-

172

ва. Если Ц

/ Ц

<1, то этот i-й котел нужно догрузить по сравнению с

режимом на минимум расхода топлива. Обеспечив режимы на мини-

мум себестоимости производства теплоты, получим расход топлива,

превышающий минимальный. Совпадение оптимальных режимов ра-

боты котлов на минимум расхода топлива и минимум себестоимости

производства теплоты имеет место, если все котлы рассматриваемой

котельной используют одинаковое топливо (Ц

/ Ц

=1).

Рассмотрим построение характеристики относительных приростов

и расходной энергетической характеристики котельной применитель-

но к критерию минимума расхода топлива. Переход к критерию ми-

нимума себестоимости теплоты потребует внесения множителей

/ Ц

в исходную информацию по отдельным котлам. Поскольку в

каждый момент времени относительные приросты расхода топлива

для находящихся в работе котлов должны быть равны между собой,

суммирование нагрузок отдельных котлов следует производить при

одинаковых значениях относительных приростов расходов

топлива.

Если в котельной работают агрегаты с различными характеристи-

ками относительных приростов, то за наименьшее значение относи-

тельного прироста расхода топлива в котельной принимается его

наименьшее значение для рассматриваемых агрегатов. При значении

относительного прироста расхода топлива в котельной, меньшем, чем

его наименьшее значение для данного котла, нагрузка его принима-

ется равной минимальной.

За наибольшее значение относительного прироста расхода топлива

в котельной принимается его максимальное значение для находящих-

ся в работе котлов. При значении относительного прироста расхода

топлива в котельной большем, чем наибольшее значение относитель-

ного прироста для данного котла, в качестве его нагрузки принимает-

ся максимальное значение. С учетом вышеизложенного на рис. 9.10

показано построение характеристики относительных приростов рас-

хода топлива котельной, состоящей из трех разнотипных котлов.

Суммирование необходимо проводить для тех значений относитель-

ных приростов расхода топлива, при которых происходит излом ха-

рактеристики котельной (характерные точки), а также (в целях повы-

шения точности) и для нескольких промежуточных значений. Излом

173

характеристики котельной происходит в точках, соответствующих

минимальным и максимальным нагрузкам отдельных котлов.

Минимальная нагрузка котельной

min

Q равна сумме минимальных

нагрузок отдельных котлов

кIIIIII

min min min min

QQQQ=++.

Первый излом характеристики котельной (точка а) вызывается в

данном случае началом загрузки котла I. Нагрузка котельной, соот-

ветствующая излому характеристики в точке а,

кIII III

11minmin

QQQ Q=+ +

Второй излом характеристики (точка б) определяется началом за-

грузки котла II

к I II III

221 min

QQQQ=+ + .

Аналогично определяются нагрузки, соответствующие другим

точкам характеристики относительных приростов расхода условного

топлива котельной.

Расходная энергетическая характеристика котельной (рис. 9.11)

строится по тем же характерным точкам, что и характеристика отно-

сительных приростов расхода топлива. При этом дополнительно ис-

пользуются энергетические характеристики отдельных котлов.

По тепловым нагрузкам отдельных котлов, соответствующих дан-

ному (одинаковому) значению относительного прироста расхода ус-

ловного топлива, из энергетических характеристик находятся соот-

ветствующие им расходы топлива. Суммируя эти значения расходов

топлива, получаем расход топлива котельной при тепловой нагрузке,

равной сумме тепловых нагрузок отдельных котлов.

Минимальный расход топлива котельной

min

B при тепловой на-

грузке

min

Q равен сумме минимальных расходов топлива отдельными

котлами:

к I II III

min min min min

BBBB=++.

174

Рис. 9.10. Построение характеристик относительных приростов расхода условного топлива котельной

Рис. 9.11. Пост

оение

асходной эне

гетической ха

акте

истики котельной

175

Расход топлива котельной, соответствующий тепловой нагрузке

Q , в рассматриваемом примере составит

кIII III

11minmin

BBB B=+ + ,

где

B — расход топлива котлом I при тепловой нагрузке

Q .

Расход топлива котельной, соответствующий тепловой нагрузке

Q , определяется по формуле

к I II III

221 min

BBBB=+ + ,

где

B — расход топлива котлом I при тепловой нагрузке

Q ;

B —

расход топлива котлом II при тепловой нагрузке

Q .

Аналогично устанавливаются расходы топлива для других значе-

ний тепловых нагрузок котельной.

Указанные характеристики необходимы для определения суммар-

ных расходов топлива промышленной котельной за планируемый пе-

риод, а также оптимального расхода топлива и режима работы от-

дельных котлов.

Выполняя подобные расчеты для ряда характерных суточных гра-

фиков тепловых нагрузок, можно с учетом длительности периода ус-

тановить месячные, квартальные и годовой расходы топлива.

9.5. Методы оптимального распределения нагрузки

между турбоагрегатами теплоэлектростанции

Если на электростанции установлены однотипные турбоагрегаты,

то нагрузка между ними распределяется равномерно. Это позволяет

задать каждому агрегату достаточно высокую нагрузку.

Если агрегаты разнотипны и различаются по мощности и эконо-

мичности, то следует произвести оптимальное распределение элек-

трической нагрузки между ними в целях минимизации расхода тепло-

ты в машинном зале в целом.

Рассмотрим простейший случай. В турбинном цехе установлены

два агрегата различного типа. При этом возможны два основных

варианта.

I. Нагрузка ТЭС может быть покрыта полностью каждым из двух

агрегатов. Расходные характеристики первого и второго турбоаг-

регатов:

= Q

х.х1

+ r

т1

;

176

= Q

х.х2

+ r

т2

;

1) если Q

х.х1

< Q

х.х2

и r

т1

< r

т2

, то любая нагрузка ТЭС должна по-

крываться турбиной № 1, так как это требует меньшего расхода топ-

лива (рис. 9.12, а);

2) если Q

х.х1

< Q

х.х2

, r

т1

> r

т2

, 0 < Р <P

mах

(рис. 9.12, б):

в диапазоне Р < Р

эк

min

= Q

, следовательно, надо загружать тур-

бину № 1;

в диапазоне Р > Р

эк

min

= Q

, следовательно, надо разгружать

турбину № 1 и загружать турбину № 2;

при Р = Р

эк

турбины равноэкономичны. Если сходящиеся характе-

ристики не пересекаются в зоне номинальной мощности, то всю на-

грузку должна взять на себя турбина № 1.

II. Нагрузка ТЭС может быть покрыта только при совместной па-

раллельной работе обоих агрегатов. В этом случае при любом распре-

делении нагрузки в суммарную величину расхода тепла всегда будут

входить в качестве постоянной величины расходы тепла на холостой

ход обеих турбин.

Для обеспечения минимального расхода теплоты ТЭС необходимо

такое распределение общей электрической нагрузки между отдель-

ными турбоагрегатами, чтобы в каждый момент времени существо-

вало равенство относительных приростов расхода теплоты по каждой

из турбин:

т1

= r

т2

= r

т3

…= r

тi

… = r

тn

где r

тi

— относительные приросты расхода теплоты по каждой из тур-

бин, т у.т / ГДж.

Применительно к нашему примеру, когда работают два агрегата,

условие оптимального распределения нагрузок:

т1

= r

т2

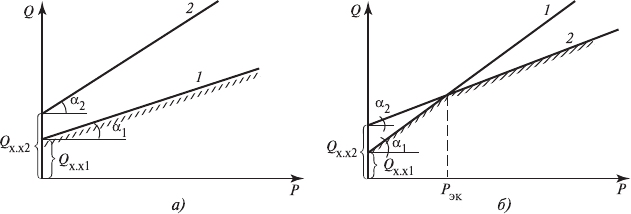

Рис. 9.12. Расходные характеристики двух различных турбоагрегатов

177

Но так как r

т1

≠ r

т2

, то выгоднее нагружать в первую очередь до

предела турбину с наименьшим относительным приростом:

если r

т1

< r

т2

— то турбину № 1;

если r

т2

< r

т1

— то турбину № 2,

т.е. оптимальное распределение должно осуществляться в порядке

возрастания относительных приростов расходов тепла

т1

< r

т2

< r

тi

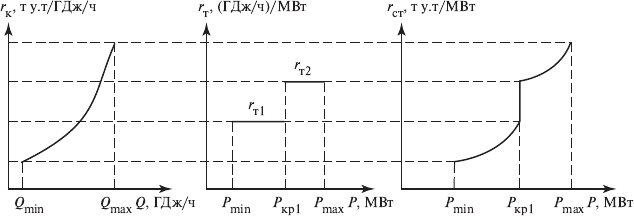

Построение режимной карты машинного зала. Режимная карта

машинного зала ТЭС — это зависимость электрической нагрузки аг-

регатов от электрической нагрузки станции:

= f (p).

Режимная карта разрабатывается для определенного состава рабо-

тающих турбоагрегатов применительно к данным тепловым нагруз-

кам и условиям эксплуатации. Режимная карта машинного зала стро-

ится на основе характеристик относительного прироста (ХОП) турбо-

агрегатов и используется для оптимального распределения суммарной

нагрузки ТЭС между агрегатами. При ее построении по оси абцисс

графика откладывается общая нагрузка агрегатов (т.е. нагрузка тур-

бинного цеха), а по оси ординат — нагрузка каждого из совместно

работающих котлов:

турбина № 1 r

т1

; r´

т1

; Q

= Q

х.х1

+ r

т1

Р + (r´

т1

– r

т1

)(Р – Р

кр

);

турбина № 2 r

т2

; r´

т2

; Q

= Q

х.х2

+ r

т2

Р + (r´

т2

– r

т2

)(Р – Р

кр

);

т1

< r

т2

< r´

т2

< r´

т1

Таблица 9.4

Зоны нагрузок турбоагрегатов (по рис. 9.12)

Значение относительного прироста № турбоагрегата Зона нагрузки

т1

т2

r´

т2

r´

т1

min1

– P

кр1

min2

– P

кр2

– P

mах2

кр1

– P

mах1

ст min

= P

min1

+ P

min2

;

= P

min2

+ P

кр1

= P

ст min

– P

min1

+ P

кр1

= P

ст min

+ (P

кр1

– P

min1

);

= P

кр1

+ P

кр2

= Р

– P

min2

+ P

кр2

= Р

+ (P

кр2

– P

min2

);

= P

кр1

+ P

max 2

= Р

– P

кр2

+ P

max 2

= Р

+ (P

max 2

– P

кр2

);

ст mах

= P

mах2

+ P

mах1

= Р

– P

кр1

+ P

max 1

= Р

+ (P

max 1

– P

кр1

178

Диспетчер энергосистемы в результате оптимального распределе-

ния нагрузки между станциями в системе устанавливает суточный

график для данной станции.

Зная Р

и используя режимную карту, определяем оптимальный

режим работы агрегатов в течение суток (суточный график работы

агрегатов).

Распределение электрической нагрузки ТЭЦ зависит от того, как

распределены между турбинами тепловые нагрузки (электрическая

нагрузка, вырабатываемая по теплофикационному циклу, зависит от

тепловой нагрузки). Распределение тепловых нагрузок ТЭЦ произво-

дится в последовательности убывания удельной выработки электро-

энергии на тепловом потреблении (соблюдается принцип максималь-

ной выработки электроэнергии на тепловом потреблении):

min т ч

Q= ,

пер

нотб ген

отб

3, 6

−

==,

где

Э — удельная выработка электроэнергии на тепловом потребле-

нии, МВт·ч/ГДж.

Поэтому для ТЭЦ распределение электрических нагрузок между

турбинами заключается в определении целесообразной дополнитель-

ной нагрузки конденсационной мощности, которая может меняться:

ΔΝ = Р

mах

– P

min

Распределение этой конденсационной мощности производится ана-

логично КЭС, т.е. в порядке возрастания относительных приростов.

Если условие параллельной работы не соблюдается и турбины

ТЭС включаются последовательно по мере возрастания нагрузки

станции, то при распределении нагрузки между ними надо учитывать

не только величину относительного прироста, но и расход тепла на

холостой ход.

Расходные энергетические характеристики тепловых электро-

станций. Энергетическая характеристика тепловой электростанции

отражает зависимость между расходом топлива и количеством полу-

чаемой электроэнергии и теплоты.

Исходными материалами для разработки этой характеристики теп-

лоэлектроцентралей (ТЭЦ) являются характеристики котельного и

машинного залов, а для отдельных блоков — характеристики котлов

и турбоагрегатов.

Для ТЭС с поперечными связями по характеристикам турбоагрега-

тов составляются режимные карты, характеристики относительных

приростов расходов теплива и энергетические характеристики ма-

шинного зала электростанции.

179

Загрузка турбоагрегатов производится в последовательности, оп-

ределяемой возрастанием относительных приростов расхода теплоты

по зонам нагрузок. Это позволяет установить рациональную очеред-

ность загрузки (разгрузки) совместно работающих турбоагрегатов,

обеспечивающую минимальный расход теплоты машинным залом

при определенной электрической нагрузке и неизменной тепловой.

Характеристика относительных приростов расхода топлива тепло-

вой электростанцией представляет собой зависимость прироста рас-

хода топлива при увеличении электрической нагрузки на единицу (1

МВт·ч) от данной тепловой нагрузки. Основным энергетическим обо-

рудованием электростанций являются котлы и турбоагрегаты. Поэто-

му характеристика блочной тепловой электростанции зависит от ХОП

котлов и турбин и может быть определена по выражению

ст

. (9.15)

Расходы электрической и тепловой энергии на собственные нужды

электростанции учитываются внесением поправочных коэффици-

ентов.

Относительный прирост расхода топлива является показателем

экономичности работы станции или блока.

График (вид) зависимости r

ст

= f (P

ст

) представлен на рис. 9.13.

Скачок на ХОП электростанции связан с ХОП турбоагрегата r

, поло-

говогнутая часть определяется ХОП котла r

Полученные характеристики тепловых электростанций необходи-

мы для определения расходов топлива тепловыми электростанциями

в рассматриваемый период и оптимального режима использования их

основных агрегатов.

Рис. 9.13. График зависимостей r

ст

= f (P

ст

)

180

9.6. Оптимальное распределение нагрузки между

гидроагрегатами гидравлических электростанций

Зависимость расхода воды гидростанцией от ее электрической

мощности Q

= f (Р

ст

) представляет собой расходную характеристику

ГЭС (рис. 9.14). Для ее построения при однотипных агрегатах и неиз-

менном напоре необходимо нагрузки и расход воды одного агрегата

умножить на число агрегатов гидростанции.

Наивыгоднейшее число гидроагрегатов, которое должно нахо-

диться в работе при определенной электрической нагрузке ГЭС, при-

нимается таким, чтобы стоимость воды, расходуемой при этом на

ГЭС, была минимальной. Следовательно, переход от использования n

агрегатов к (n + 1) агрегату должен происходить при электрических

нагрузках ГЭС, соответствующих равенству затрат на воду, расхо-

дуемую по агрегатам. При одинаковой стоимости воды должно вы-

полняться условие равенства расходов воды по агрегатам. Нахожде-

ние этих нагрузок по точкам пересечения расходных характеристик

при использовании n и (n + 1) гидроагрегатов практически затруднено

из-за близости характеристик в зоне нахождения этих точек. Более

точные результаты могут быть получены по точкам пересечения кри-

вых зависимости суммарных потерь мощности ∆Р в гидроагрегатах от

нагрузки ГЭС (рис. 9.15).

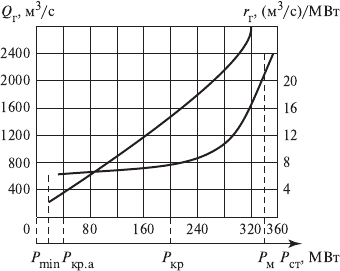

Рис. 9.14. Характеристика относительных приростов расхода воды и расходная

характеристика гидростанции:

— суммарный расход воды; r

— относительный прирост расхода воды; Р — нагрузка

гидростанции
