РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−35

ПОДАЧА МАТЕРИАЛА/ТРАНСПОРТЕР НАКЛОННОЙ КАМЕРЫ

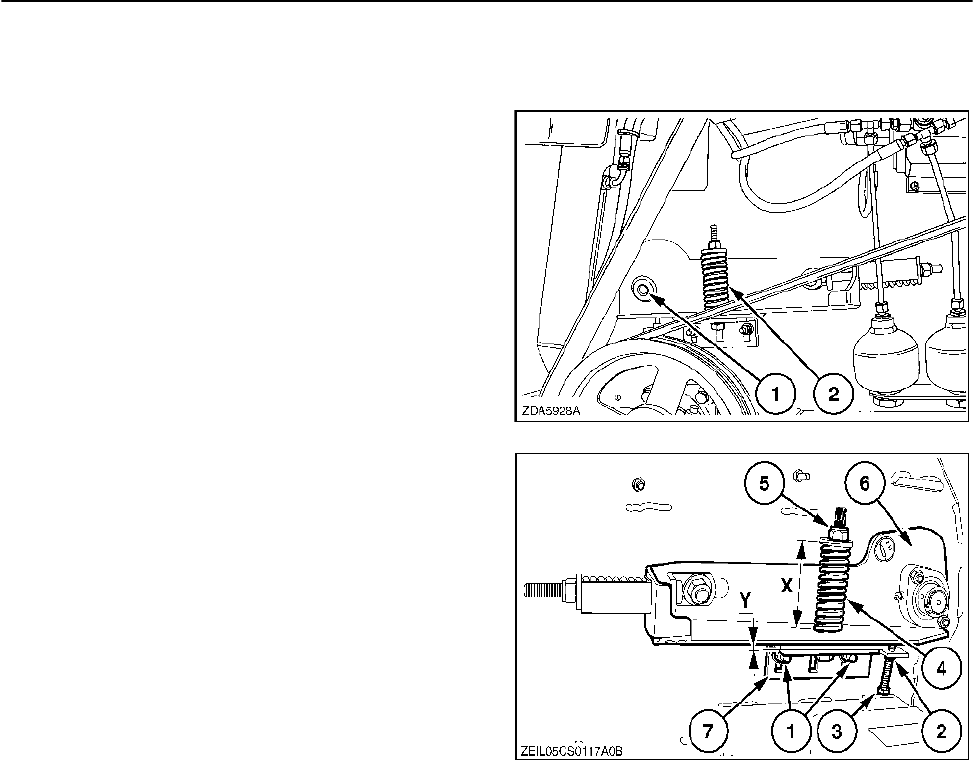

Регулировка нижнего вала

Нижний вал транспортера наклонной камеры (1)

подпружинен, чтобы имелась возможность

свободного хода в зависимости от количества

поступающего материала.

Натяжение пружины (2) должно регулироваться в

зависимости от убираемой культуры.

Для регулировки при уборке любой культуры,

кроме кукурузы:

1. Переведите стопоры (7) в нижнее положение.

2. Ослабьте гайки (1) и гайку (2) и отрегулируйте

положение болта (3) таким образом, чтобы

выставить минимальный зазор «Y» = 2 мм

(5/64”) между опорой (6) и болтом (3).

Стопоры (7) при этом должны находиться в

нижнем положении.

ПРИМЕЧАНИЕ: Удостоверьтесь, что

минимальное расстояние между нижней

частью наклонной камеры и цепью

составляет 3 мм

3. Затяните гайки (1) и законтрите гайку (2).

4. С помощью гайки (5) на обеих направляющих

отрегулируйте размер «X» (длину пружины),

который должен находиться в диапазоне от

111 до 113 мм (4-3/8 дюйма – 4-1/2 дюйма).

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−36

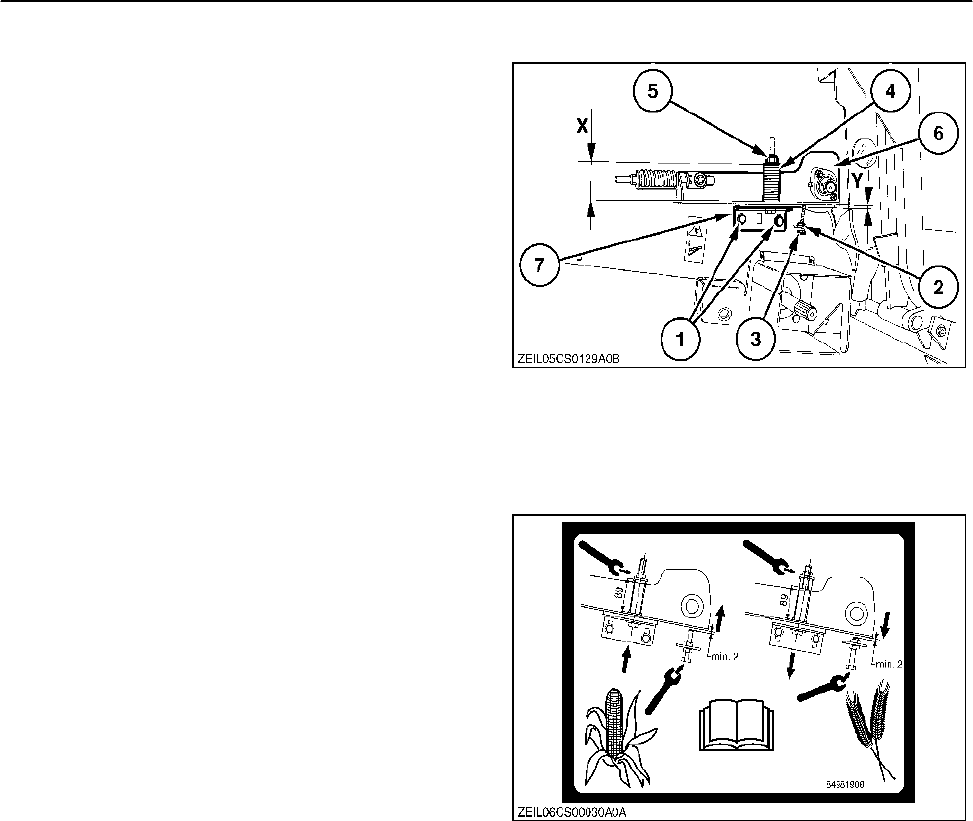

При уборке кукурузы:

1. Переведите стопоры (7) в верхнее положение.

2. Ослабьте гайки (1) и контргайку (2), заверните

болт (3) до упора.

ПРИМЕЧАНИЕ: Удостоверьтесь, что

расстояние между нижней частью наклонной

камеры и цепью находится в пределах от 22

до 32 мм.

3. Подведите стопоры (7) к опоре (6) и затяните

гайки (1).

4. Выверните болт (3), чтобы выставить

минимальный зазор «Y» = 2 мм (5/64”) между

опорой (6) и болтом (3).

5. Затянуть контргайку (2).

6. С помощью гайки (5) отрегулируйте пружину (4).

Ее длина должна находиться в пределах от 88

до 90 мм. (от 3-1/2” до 3-17/32”).

ПРИМЕЧАНИЕ: Для подсолнечника с

большими головками рекомендуется такая

же регулировка, как для кукурузы.

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−37

Реверс жатки/транспортера наклонной

камеры

Чтобы разблокировать привод, комбайн

оборудован реверсом мотовила (или

подводящих цепей кукурузной жатки), шнека

жатки и транспортера наклонной камеры.

Если во время работы произошла блокировка

питающего шнека и/или транспортера

наклонной камеры, которая вызвала

проскальзывание предохранительной

фрикционной муфты:

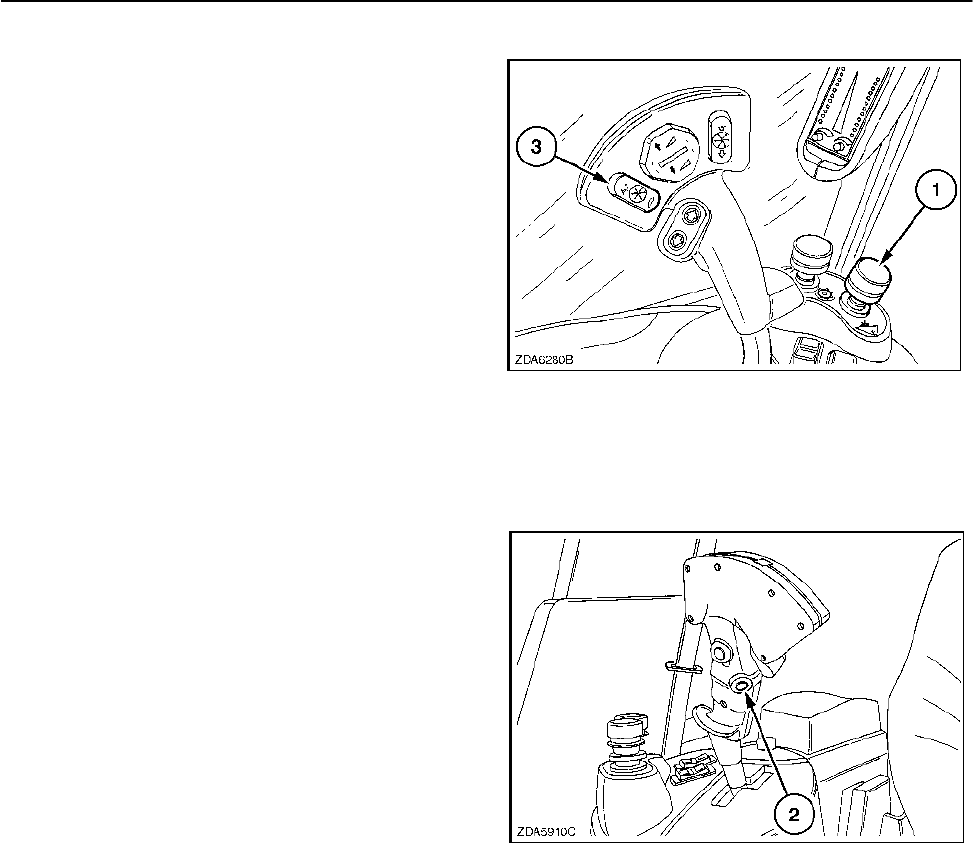

1. Немедленно остановите движение

комбайна и выключите привод жатки, нажав

оранжевую кнопку (1).

2. Сдайте комбайн задним ходом на несколько метров.

3. Дайте двигателю поработать на

максимальной частоте вращения

коленвала.

4. Чтобы реверсировать вращение жатки и

транспортера наклонной камеры, нажмите

кнопку реверса 2.

ПРИМЕЧАНИЕ: Для возврата к

медленному прямому вращению жатки и

транспортера наклонной камеры

нажмите кнопку снижения частоты

вращения мотовила (3) (снизу) (рис. 42).

Эта операция выполнима только при

включенном обмолоте.

5. После устранения затора включите жатку с

помощью выключателя (1).

ВАЖНОЕ ЗАМЕЧАНИЕ: С помощью реверса

невозможно удалить весь скопившийся материал.

При необходимости удалите забившийся

материал вручную. См. ниже пункт «Забивание

жатки и/или транспортера наклонной камеры –

ручная очистка».

ПРИМЕЧАНИЕ: Если набившийся материал

невозможно удалить с помощью реверса,

перед попыткой ручной очистки

остановите двигатель.

6. Продолжайте работу.

Ограничение системы поперечного наклона

Кроме мод. CS6050:

Чтобы избежать повреждений системы привода,

при работе комбайна с шестиклавишным

соломотрясом и 6-рядной секционной кукурузной

жаткой (MF670N или MF675N), необходимо

ограничивать движение системы поперечного

наклона.

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−38

Промежуточная пластина (если установлена)

В наклонной камере комбайнов с

шестиклавишным соломотрясом выполнены три

отверстия для удаления материала. в наклонной

камере модели CS6050 выполнены два отверстия

для удаления материала.

На некоторых культурах (кукуруза) требуется

снять крышки на промежуточной пластине.

Выполните следующие действия:

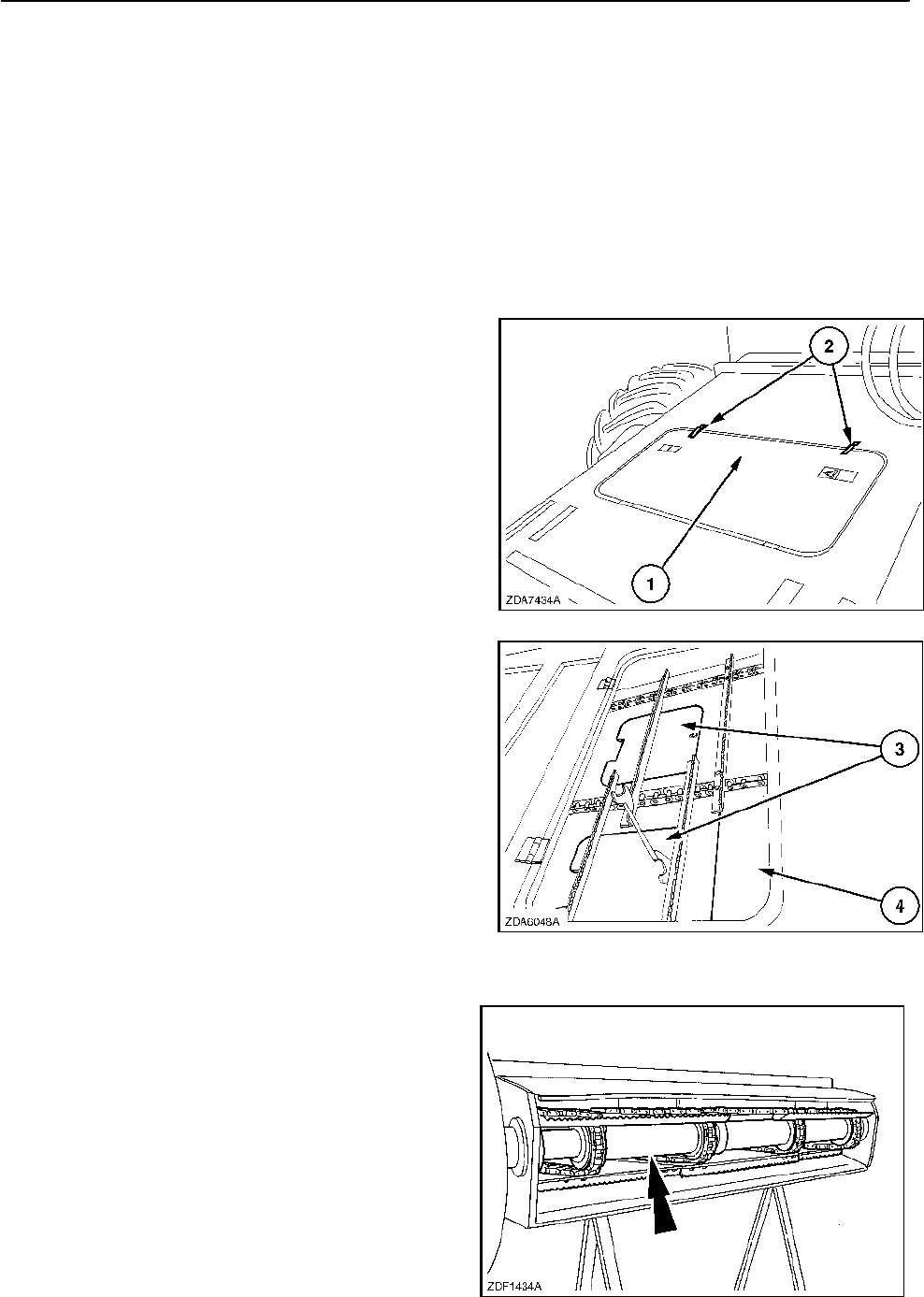

3. Снимите крышки (3) в нижней части

промежуточной пластины (4), используя для

этого специальный гаечный ключ.

4. Закройте смотровую крышку.

Наклонная камера, оборудованная щитками,

предупреждающие наматывание материала при

уборке риса

При уборке риса на верхний вал транспортера

наклонной камеры могут устанавливаться щитки,

предупреждающие наматывание материала.

1. Опустите наклонную камеру в самое нижнее

положение и остановите двигатель.

2. Поверните два рычага (2) и откройте

смотровую крышку (1) в верхней части

наклонной камеры.

РАЗДЕЛ 3

–

ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

Транспортер наклонной камеры — снятие и установка

ПРИМЕЧАНИЕ: На торцевой крышке

компрессора выбиты буквы «D» и «S»,

обозначающие, соответственно, штуцеры

нагнетания и всасывания. Будьте внимательны

при выполнении этих работ: масса наклонной

камеры составляет около 1210 кг (2557 фунтов).

ВАЖНОЕ ЗАМЕЧАНИЕ: Жатка должна быть всегда

присоединена к наклонной камере.

Перед снятием наклонной камеры под ее дно

следует установить опоры. Убедитесь, что

опоры установлены надежно.

нятие

Выполните следующие действия:

1. Опустите жатку до уровня земли.

2. Отсоедините шланги гидротрансформатора.

ВАЖНОЕ ЗАМЕЧАНИЕ: Во избежание

загрязнения масла вставьте в

гидравлические быстросъемные штуцеры

пробки-заглушки.

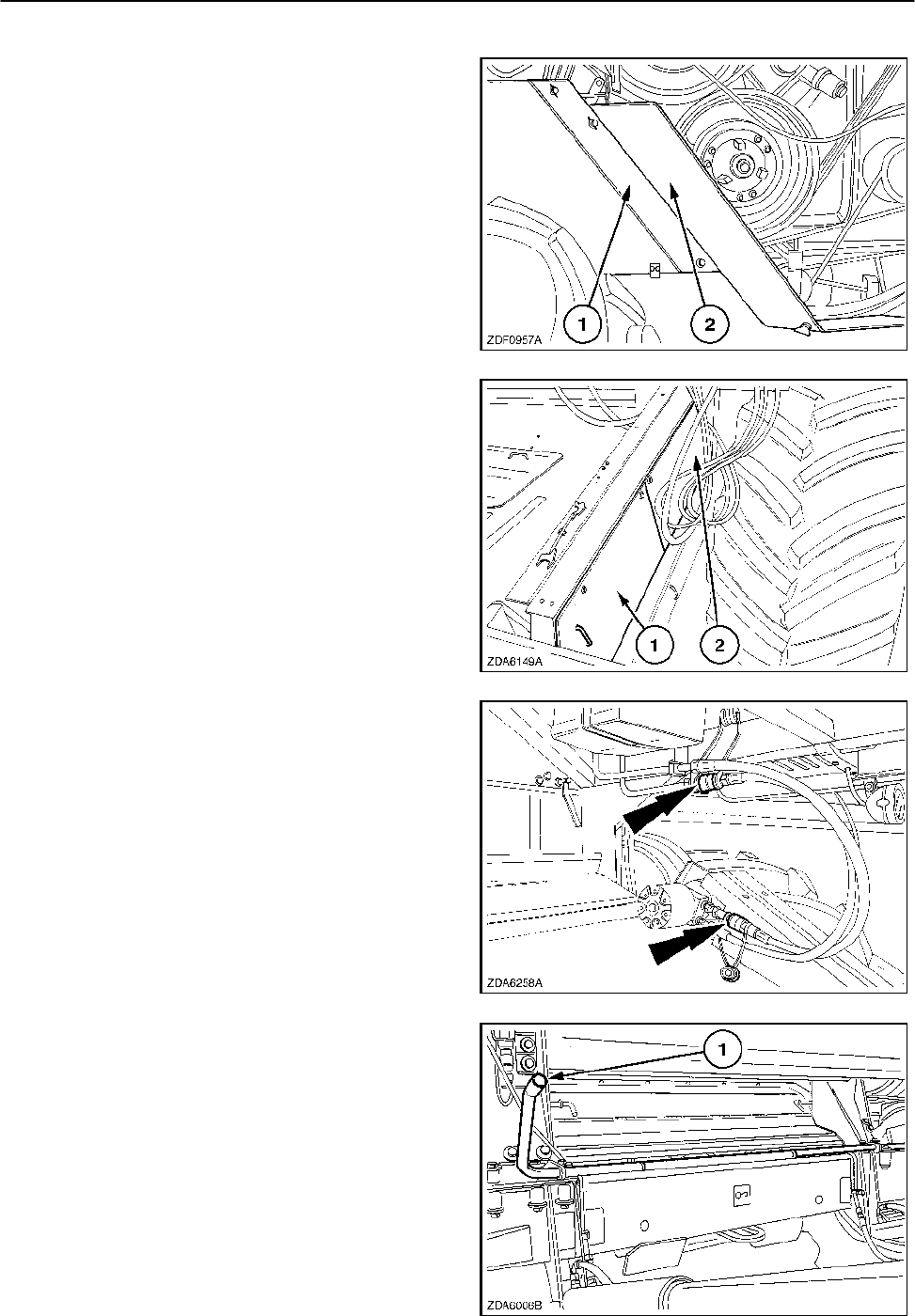

4. Снимите крышки (1) и 2) с левой стороны

комбайна

3−38

3. С помощью специального инструмента

снимите крышки (1) и (2) с левой стороны

наклонной камеры.

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−39

5. Выверните два болта и снимите опор

(

)

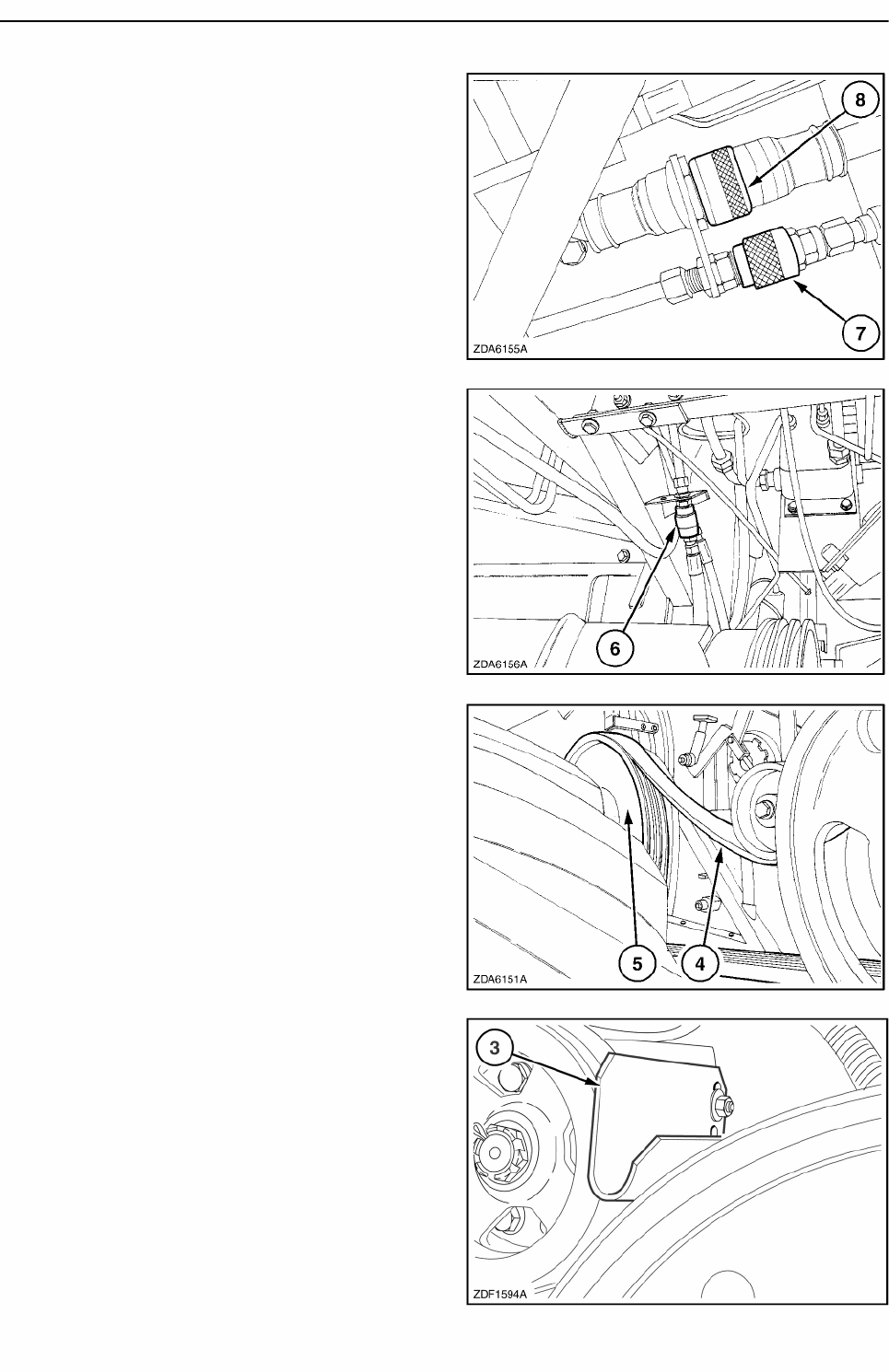

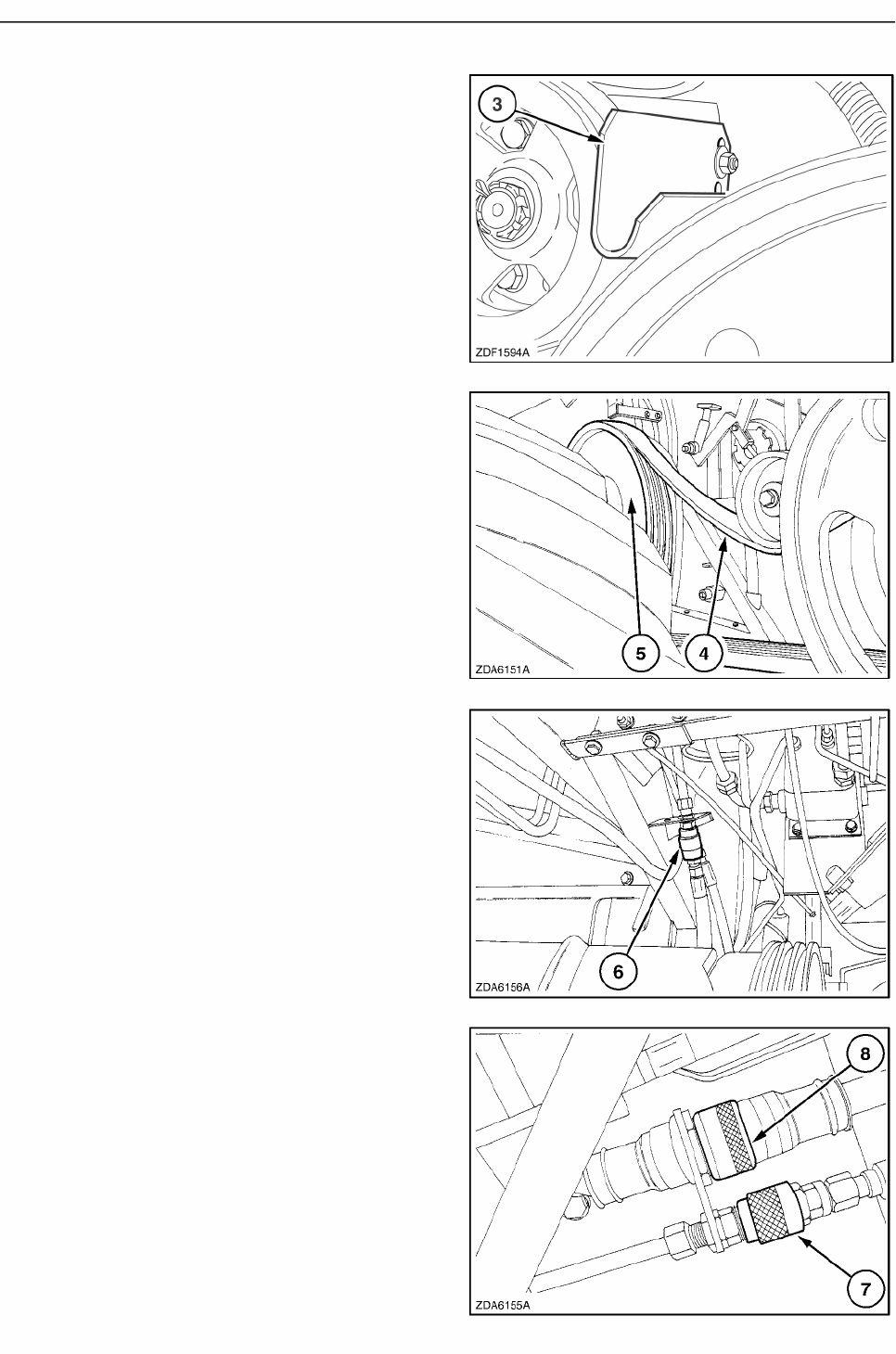

6. Снимите ремень привода транспортера

наклонной камеры и жатки (4) со шкива (5).

7. С левой стороны отсоедините

гидравлические шланги (6) (если жатка

оборудована системой поперечного

наклона).

8. Отсоедините гидравлический шланг (7) и

провод (8) с левой стороны наклонной

камеры (если жатка оборудована системой

поперечного наклона).

РАЗДЕЛ 3

–

ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

−

РАЗДЕЛ 3

–

ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

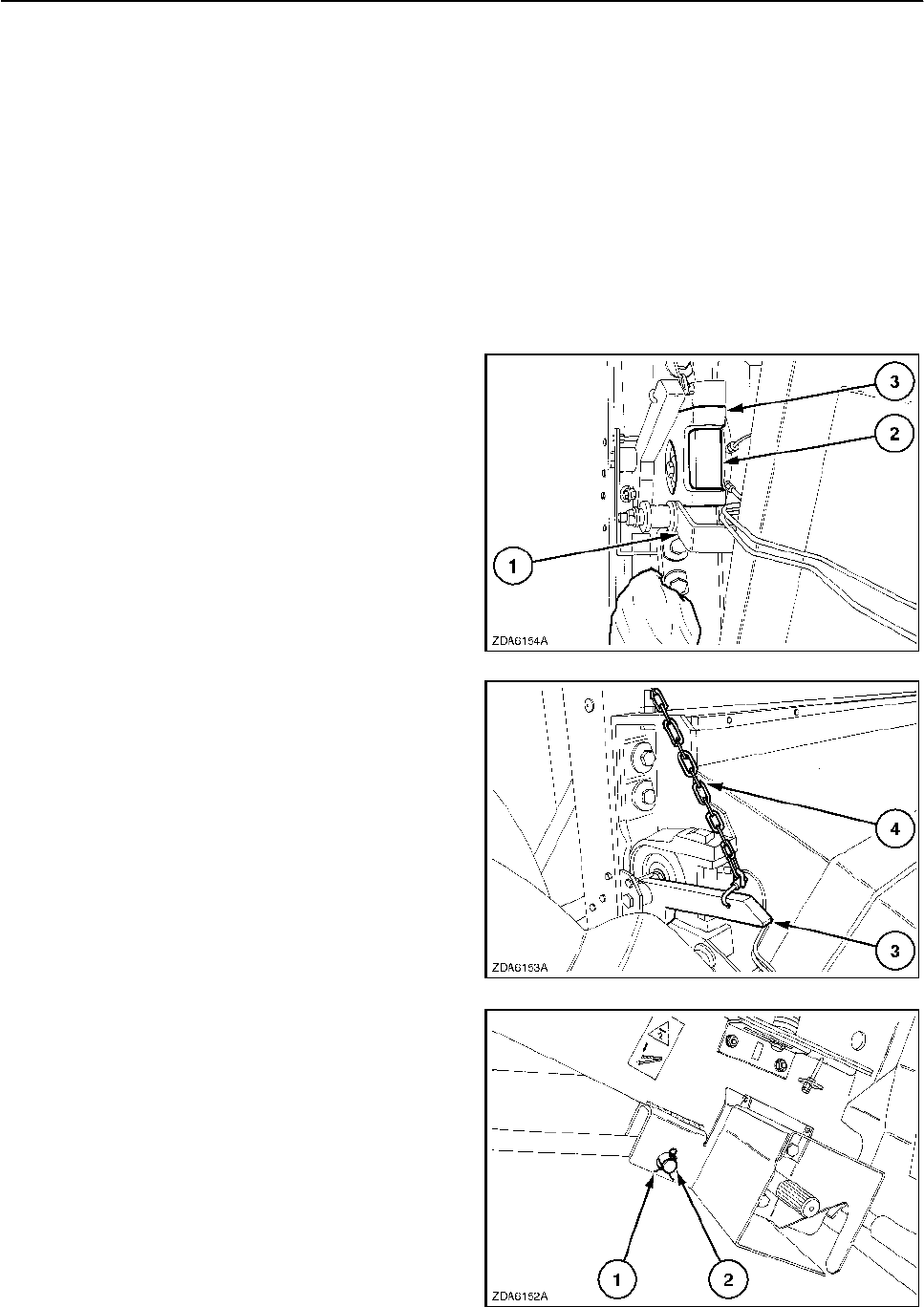

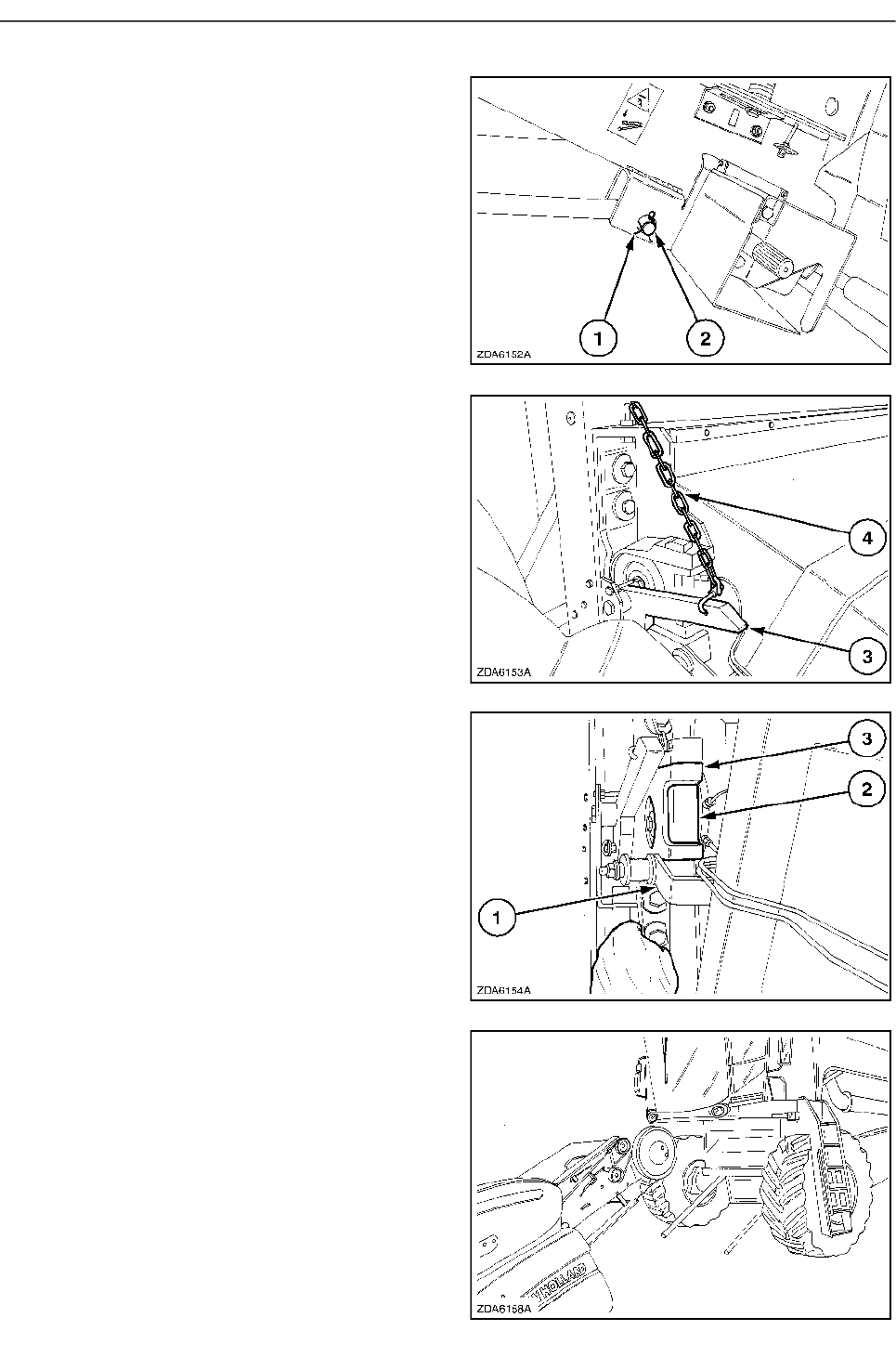

9. Снимите шплинты (1), пальцы (2) и шайбы с

обоих цилиндров.

11. С обеих сторон выверните болты М8 (1),

извлеките шпонки (2) и полускобы (3).

12. Медленно сдайте комбайн назад.

10. Во избежание поломки подвесьте рычаг

датчика высоты жатки (3) на цепь (4) с правой

стороны.

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−42

Монтаж

ВАЖНОЕ ЗАМЕЧАНИЕ: В первую очередь

удостоверьтесь, что камнеуловитель

открыт.

1. Медленно подайте комбайн вперед.

ПРИМЕЧАНИЕ: При присоединении жатки

будьте осторожны с рычагом датчика

высоты жатки (рис. 115).

2. С обеих сторон установите полускобы (3) и

шпонки (2), вверните болты М8 (1).

3. Освободите цепь (4) рычага (3) датчика

высоты жатки.

4. Установите на оба цилиндра шайбы, пальцы

(2) и шплинты (1).

РАЗДЕЛ 3

–

ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

РАЗДЕЛ 3

–

ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−42

5. Подключите шланги гидравлической

системы

(

)

и провод

(

)

(

если жатка

7. Подключите шланг (6) (левая сторона) (если

атка оборудована системой поперечного

9. Наденьте ремень привода транспортера

наклонной камеры и жатки (4) на шкив (5).

11. Установите опору (3) и зафиксируйте ее

дв

мя болтами.

ПРИМЕЧАНИЕ: На торцевой крышке

компрессора выбиты буквы «D» и «S»,

обозначающие, соответственно, штуцеры

нагнетания и всасывания. Расстояние от

опоры (3) до приводного ремня должно

составлять 3-8 мм.

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−44

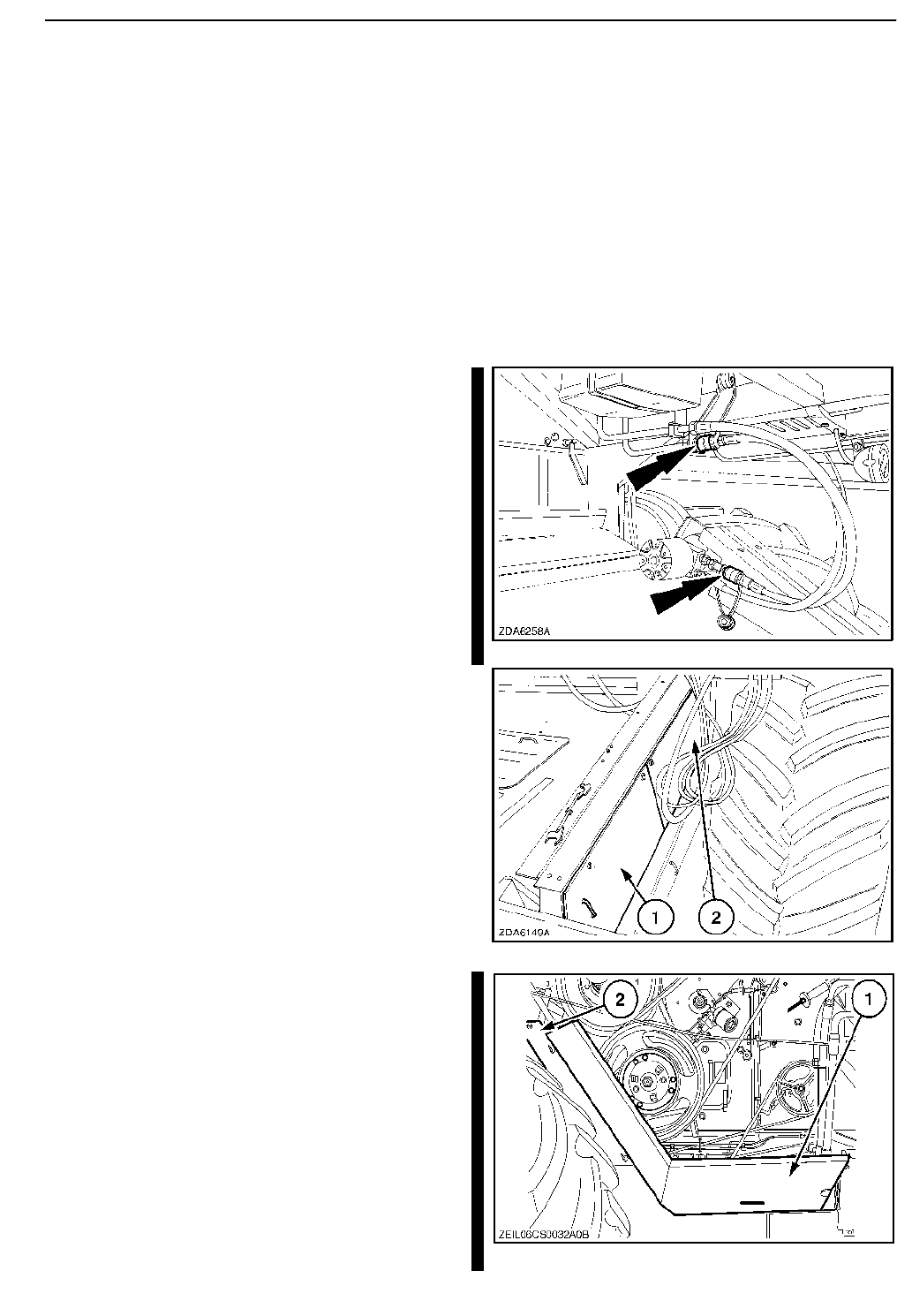

9. Установите крышки (1) и (2).

10. Установите крышки (2) и (1).

ПРИМЕЧАНИЕ:. Расстояние от направляющей

ремня (на кожухе) до приводного ремня должно

составлять 4-10 мм.

11. Присоедините шланги гидротрансформатора.

12. Закройте камнеудалитель полным поворотом

вниз рычага (1).
