РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ
3−65

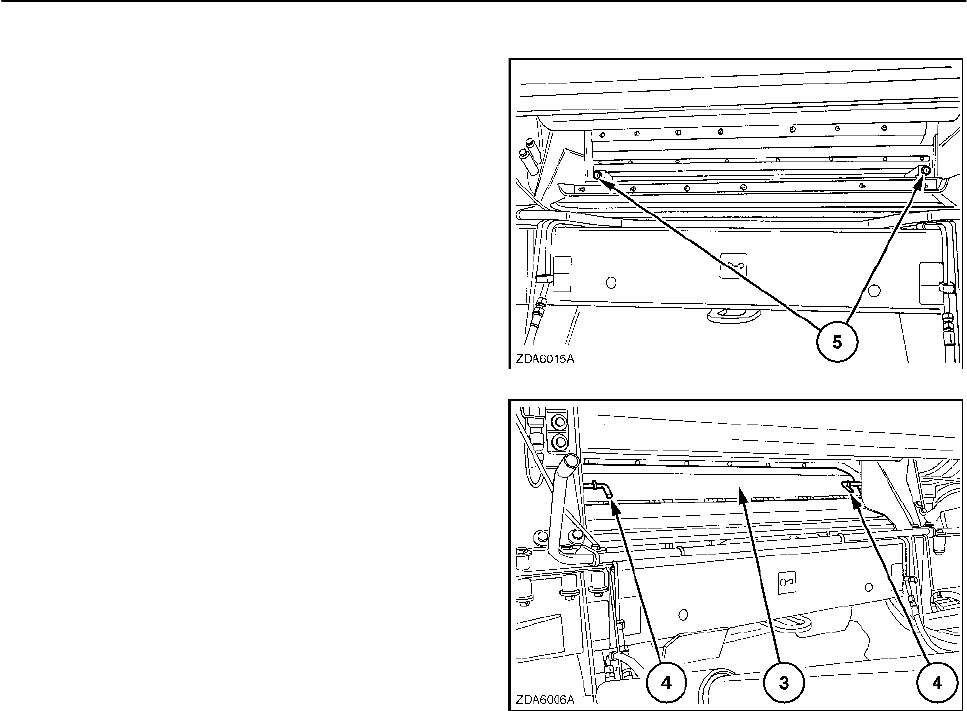

УСТАНОВКА ЗЕРНОВОЙ ДОСКИ
1. Задвиньте секцию зерновой доски в решетный
стан и затяните болты (5).
122
2. Закройте поворотную крышку (3) и
зафиксируйте ее рычагами (4).
123
3. Закройте камнеудалитель.
РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ
3−66

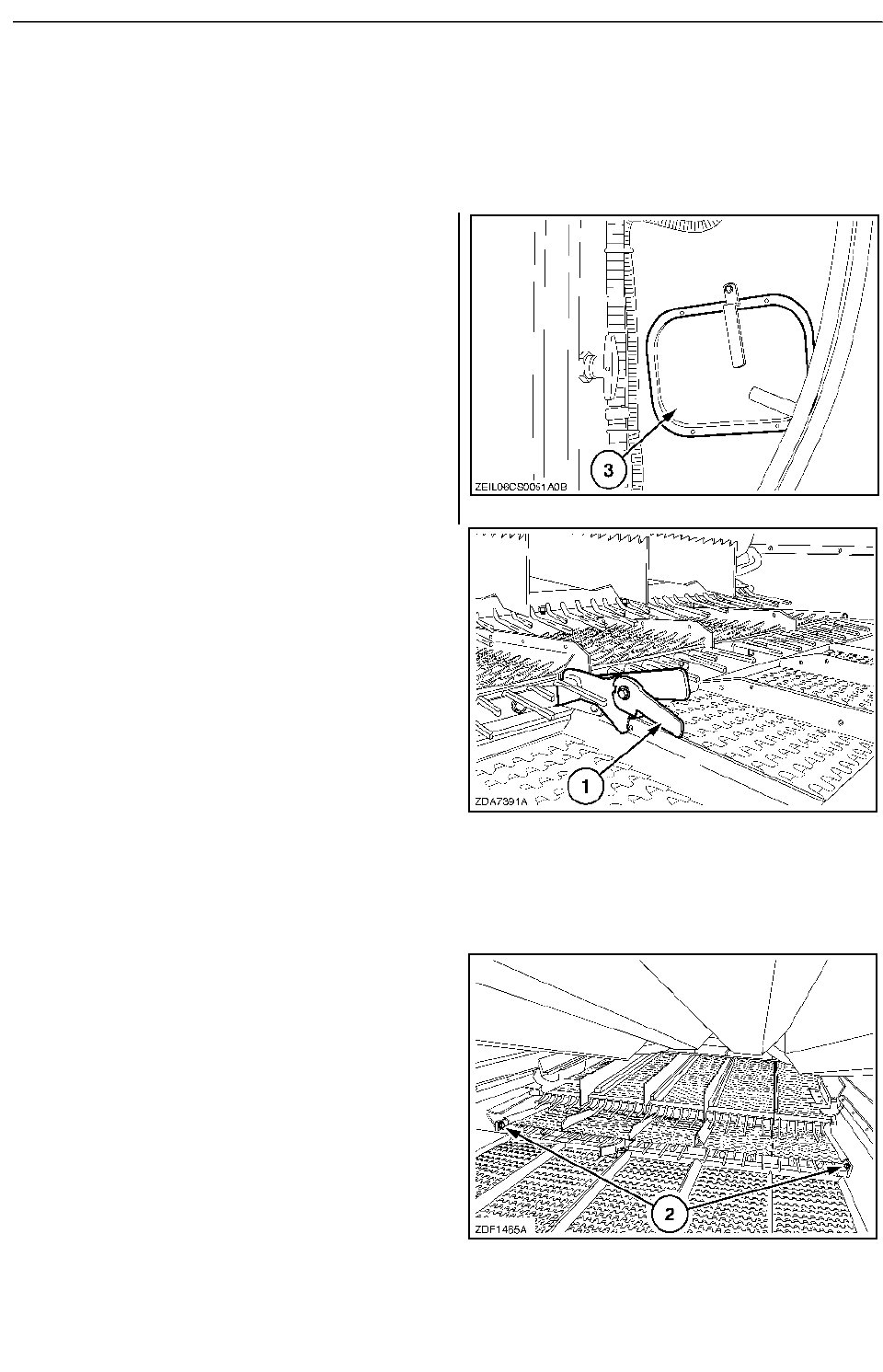

Решета
Верхнее решето
ОТВЕРСТИЯ РЕШЕТ
С помощью рычага (1) в задней части решетного
стана отрегулируйте размер отверстий верхнего
решета в зависимости от размера зерна.
Задняя часть (удлинитель) верхнего решета (HC 1-
1/8 дюйма) может регулироваться отдельно
рычагом (2). Чтобы предотвратить потери
возврата, особенно на уборке пшеницы, в
некоторых случаях требуется в задней части
дополнительно увеличить отверстия на несколько
миллиметров.
На уборке кукурузы держите верхнее решето
(HC 1-5/8 дюйма) максимально закрытым, чтобы
пропустить все зерно и не допустить прохода
сквозь решето стержней кукурузы и попадания их в
зерновой бункер.
ПРИМЕЧАНИЕ: В моделях комбайнов с
шестиклавишным соломотрясом нижнее
решето состоит из двух половин.
125
124
РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ
3−67
ПОЛОЖЕНИЕ РЕШЕТА
Верхнее решето может устанавливаться в двух положениях.
Обычно верхнее решето монтируется в нижнем
положении.
Верхнее положение рекомендуется для уборки
кукурузы. Работа с верхним решетом в верхнем
положении требует наличие фартука из
парусины, который устанавливается в задней
части решета.

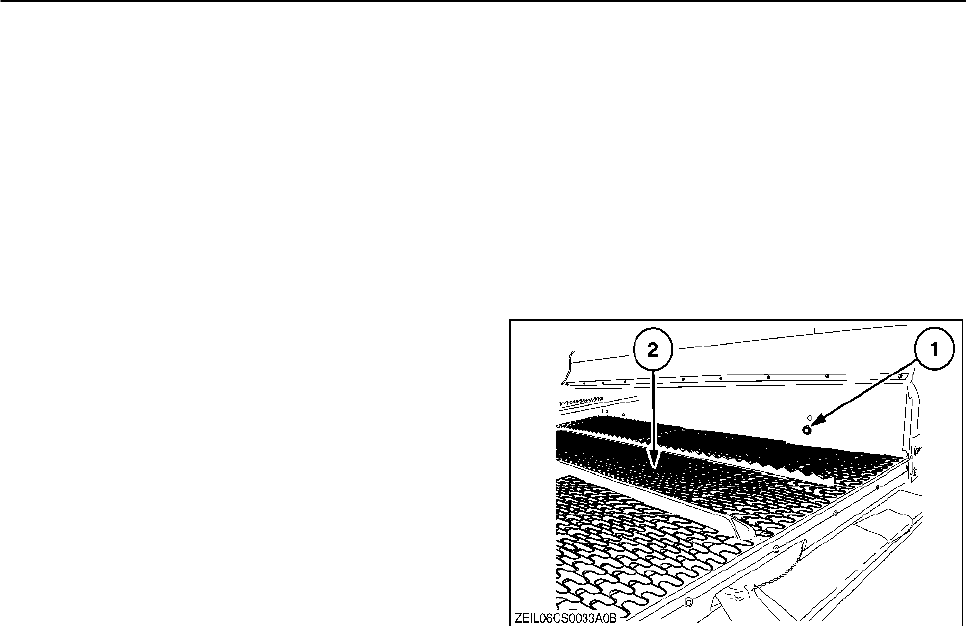

СНЯТИЕ РЕШЕТА
Выполните следующие действия:
1. Ослабьте болты (1) с обеих сторон.
2. Извлеките решето предварительной очистки,
используя опоры (2).
126
УСТАНОВКА РЕШЕТА
1. Установить на место решето (2) и завернуть
болты (1).
РАЗДЕЛ 3
–
ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ
Решето
ОТВЕРСТИЯ РЕШЕТ
С помощью рычага (1) в задней части решетного
стана отрегулируйте размер отверстий решета в
зависимости от размера зерна. Размер
отверстий должен соответствовать размеру
отверстий верхнего решета.
127
128
ПОЛОЖЕНИЕ
Решето предварительной очистки может
устанавливаться в единственном положении.
129
3−67
Рекомендованные размеры отверстий указаны в
пункте «Наладка машины при уборке различных
культур» в этом разделе.
СНЯТИЕ РЕШЕТА
1. On both sides, remove the bolts (2).
2. Вытяните решето
РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ
3−69

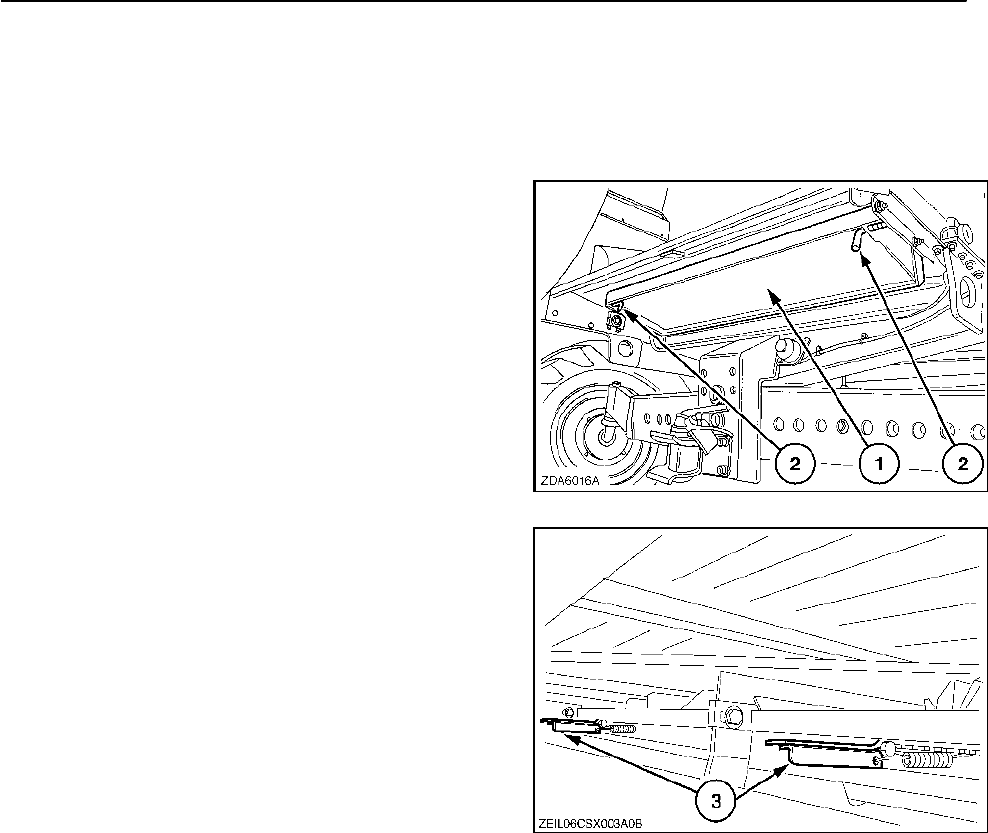

Нижнее решето
ОТВЕРСТИЯ РЕШЕТ
130
Регулировка решета производится рычагом (3).
ПРИМЕЧАНИЕ: В моделях с
шестиклавишным соломотрясом нижнее
решето состоит из двух половин.
131

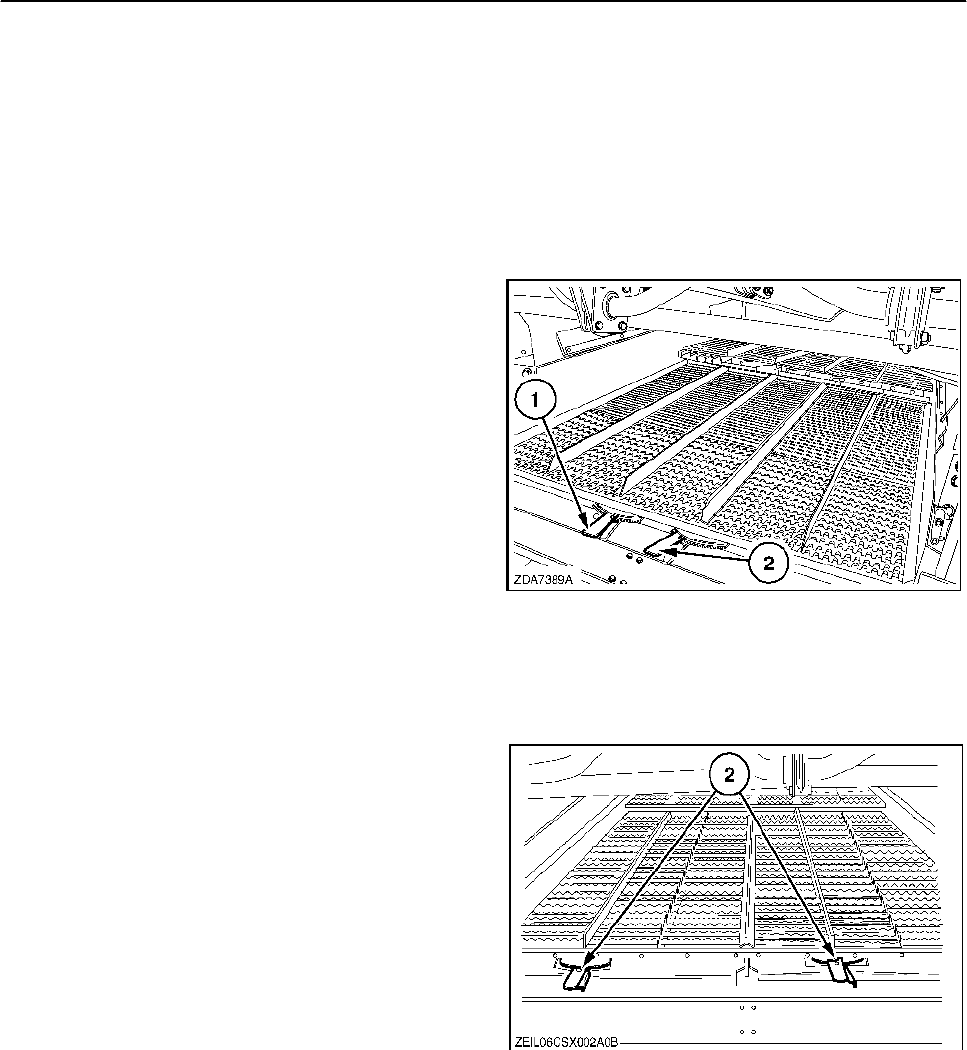

ПОЛОЖЕНИЕ РЕШЕТА
Нижнее решето может устанавливаться в
единственном положении.
Для регулировки отверстий решета рычагами (2)
следует открыть крышку (1). Отверстия нижнего
решета должны быть как можно больше. Их
размер следует определять по качеству проб
чистого зерна. Рекомендованные размеры
отверстий указаны в пункте «Наладка машины
при уборке различных культур» в этом разделе.
РАЗДЕЛ 3
–
ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ
РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ
3−70

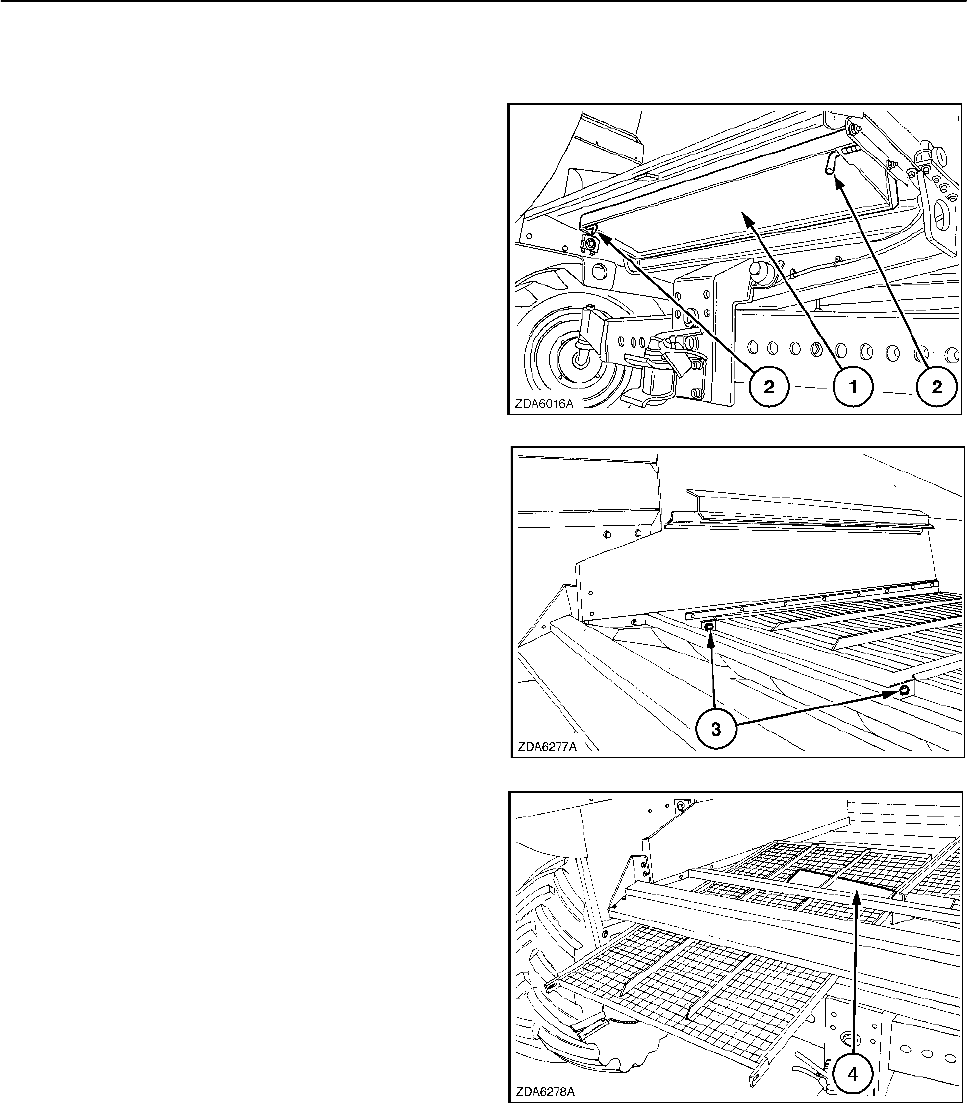

СНЯТИЕ РЕШЕТА
1. С обеих сторон рычагами (2) откройте
крышки (1).
133
134
132
2. Выверните болты (3) с обеих сторон.
3. Подняв фартук (4), вытяните решето наружу.
ПРИМЕЧАНИЕ: На торцевой крышке
компрессора выбиты буквы «D» и «S»,
обозначающие, соответственно, штуцеры
нагнетания и всасывания. Если датчик потерь
зерна препятствует снятию решета,
отрегулируйте положение решетного стана
вручную.
РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ
3−71
Типы решет
Решета Тип Культура Положения Отверстия
Hart Carter
1 −1/8
Зерновые
Жестко
закрепленное
(*)
Два
Регулируемые
Решето
предварительной
очистки
(*)
и
верхнее решето
Hart Carter
1−5/8”
Кукуруза
Жестко
закрепленное
(*)
Два
(2)
Регулируемые
New Holland
1−1/8”
Зерновые Фиксированные Регулируемые
Решето с круглыми
отверстиями 16 мм
Кукуруза Фиксированные Фиксированные
Нижнее решето
Решето с круглыми
отверстиями 18 мм
Кукуруза Фиксированные Фиксированные
(2)
В верхнем положении решето устанавливается с фартуком.
РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ
3−72

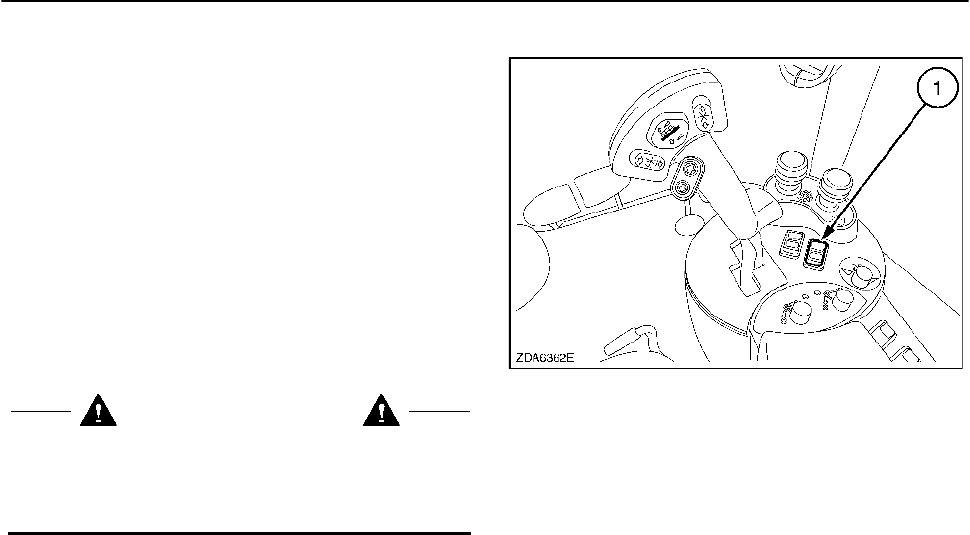

Очистной вентилятор
Частота вращения отчистного вентилятора
регулируется с правого пульта оператора с
помощью переключателя (1). Значение частоты
вращения вентилятора может считываться с
дисплея монитора.
Частоту вращения вентилятора можно
регулировать только при включенном приводе
молотильного аппарата.
ПРЕДУПРЕЖДЕНИЕ
Запрещается изменять частоту вращения
вентилятора при остановленном двигателе и
выключенном механизме обмолота — это может
привести к поломке регулировочного механизма.
Регулировка проводится в соответствии с видом
с.-х. культуры, загрузкой половой и содержанием
влаги. При обмолоте мелкосеменных культур
может устанавливаться комплект для снижения
частоты вращения вентилятора. Недостаточная
подача воздуха снижает «зону очистки» на
верхнем решете и может стать причиной грязной
пробы или потерь зерна (зерно будет
стряхиваться с конца решетного стана).
Лучшим способом проверки достаточности
подаваемого объема воздуха является
«остановка глушением», то есть остановка
двигателя с включенным молотильным аппаратом
и проверка рабочей зоны решета.
Если используется этот метод проверки:
• Граблины должны быть чистыми, при этом
решета должны быть равномерно загружены.
В задней части верхнего решета должно
немного или совсем не должно быть зерна.
• Если все решето свободно от зерна и половы,
объем воздуха слишком высок. Зерно будет
выдуваться из комбайна, а чистое зерно будет
транспортироваться с нижнего решета к
поперечному шнеку возврата.
• Если верхнее решето заполнено зерном,
объем воздуха настолько мал, что воздушный
поток не проходит сквозь полову. Поэтому
зерно будет стряхиваться с решета вместе с
половой.
Работу решетного стана можно проверить,
собирая материал, поступающий с задней части
решетного стана, и проверяя пробу на потери
зерна.
135
РАЗДЕЛ 3
–
ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

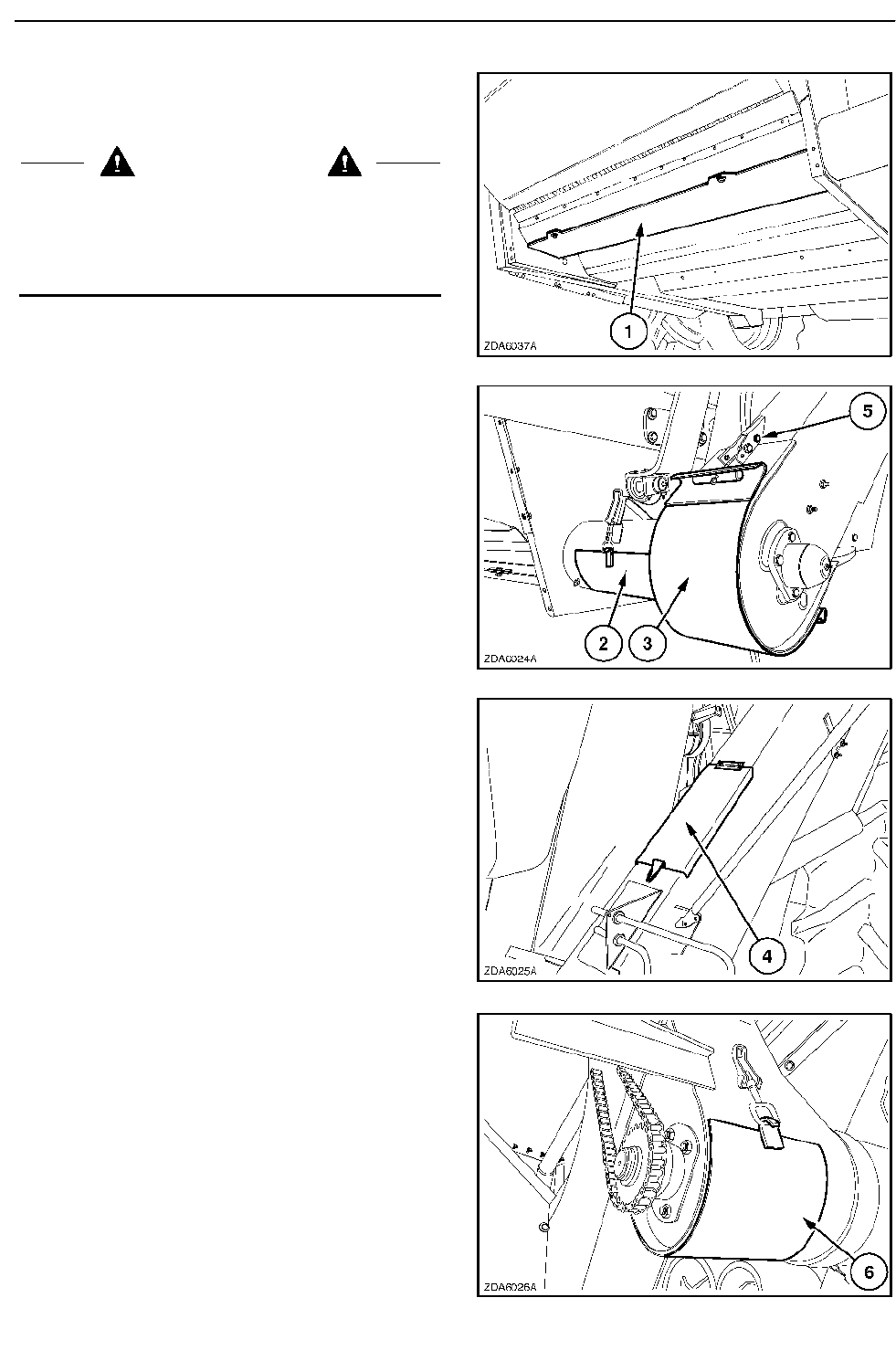

Система возврата
Доступ для очистки
Чтобы очистить вертикальный шнек возврата,
снимите крышку (1) и откройте крышку (2) (рис.
137).
137
138
139
3−72
Чтобы очистить колосовой элеватор, выверните
болт (5), откройте крышку (3) и крышку (4) (рис.
138).
Чтобы очистить поперечный шнек возврата,
подающий материал к молотильном
у
барабан
у
,
136
ВНИМАНИЕ
Прежде чем приступить к очистке описанных
ниже механизмов, следует остановить
двигатель и все механизмы машины, извлечь
ключ из выключателя стартера и приборов и
включить стояночный тормоз.
РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ
3−74
• Колосовой элеватор
Для максимальной эффективности необходимо,
чтобы количество материала в шнеке возврата
было минимальным.
ПОСЛЕДСТВИЯ ИЗБЫТОЧНОГО ВОЗВРАТА:
• Увеличение риска повреждения зерна.
• Потери зерна из-за перегрузки решет.
• Увеличение риска забивания узлов
системы возврата.
140
ОГРАНИЧЕНИЕ КОЛИЧЕСТВА ВОЗВРАТА
1. В возвращаемом на домолот материале много
чистого зерна:
− Увеличьте диаметр отверстий нижнего
решета с учетом качества проб чистого зерна.
− Ограничьте частоту вращения вентилятора
очистки, чтобы чистое зерно не поднималось
воздушным потоком над нижним решетом и не
попадало в поперечный шнек возврата.
2. На колосовом элеваторе много короткой
соломы и половы.
− Увеличьте частоту вращения вентилятора
очистки, чтобы полова выдувалась из
машины.
− Уменьшите размер отверстий верхнего
решета, чтобы на нижнее решето не
поступали излишки половы.
Количество возврата можно определить через
окно (5) после остановки глушением (см. пункт
«Проверка эксплуатационных характеристик
комбайна» в этом разделе).
