3−45

РАЗДЕЛ 3

–

ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

КАМНЕУДАЛИТЕЛЬ

Камнеудалитель следует чистить по крайней мере

один раз в день. В условиях повышенной влажности

и засоренности камнями проводите чистку чаще.

ПРЕДУПРЕЖДЕНИЕ

Выключите молотильный аппарат, поднимите

жатку на максимальную высоту, установите

блокиратор жатки на шток цилиндра и

остановите двигатель.

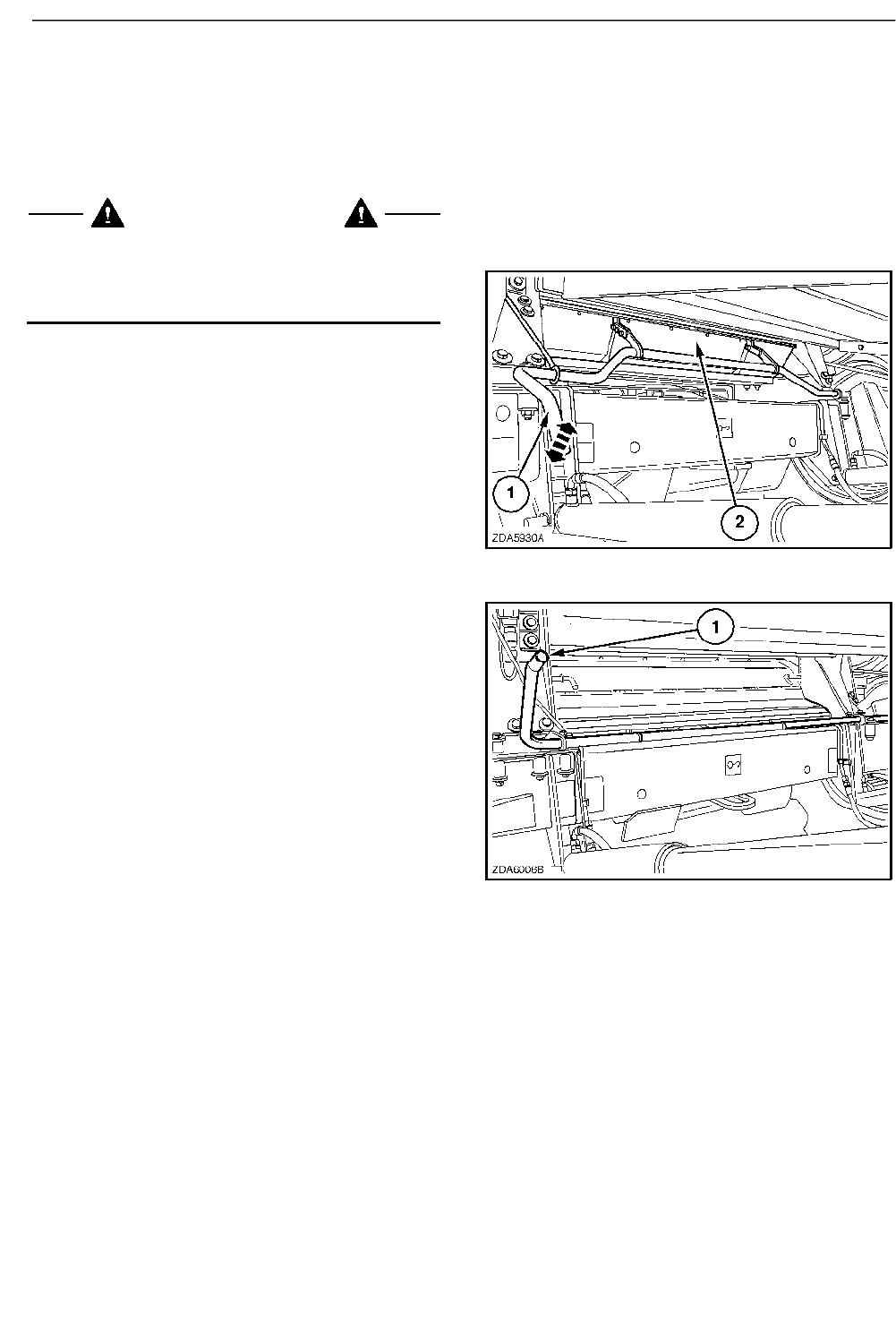

Чтобы очистить камнеудалитель, переведите рычаг

(1) вверх, как показано на рисунке. При этом

откроется передняя крышка (2) камнеудалителя.

Закройте камнеудалитель полным поворотом вниз

рычага (1).

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3-46

ОБМОЛОТ

Пылезащитная пластина

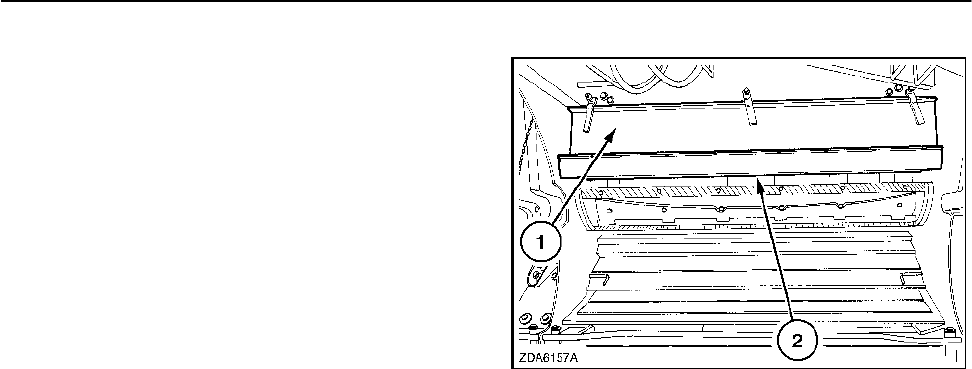

Пылезащитная планка (2) крепится к крышке (1)

перед барабаном. Нижняя часть планки

регулируется.

При уборке кукурузы пылезащитную пластину (2)

следует снять.

Барабан и подбарабанье.

ПАРАМЕТРЫ

При выборе частоты вращения барабана и

рабочего зазора подбарабанья учитываются

следующие параметры:

− Вид убираемой с.-х. культуры

− Спелость и однородность растений

− Содержание влаги

− Объем соломы и зерна

− Засоренность сорными растениями.

ОСНОВЫ РЕГУЛИРОВОК

Максимальная частота вращения барабана и

минимальный зазор подбарабанья позволяют

добиться максимальной эффективности работы

молотильного аппарата.

Если зерно сильно повреждается, снизьте

частоту вращения барабана.

Если сильно повреждается солома, увеличьте

зазор подбарабанья и/или откройте надставку

подбарабанья Opti-thresh

Если зерно не полностью вымолачивается,

увеличьте частоту вращения барабана и/или

уменьшите зазор подбарабанья.

Если материал забивается или наматывается,

увеличьте частоту вращения барабана.

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−47

ЧАСТОТА ВРАЩЕНИЯ БАРАБАНА

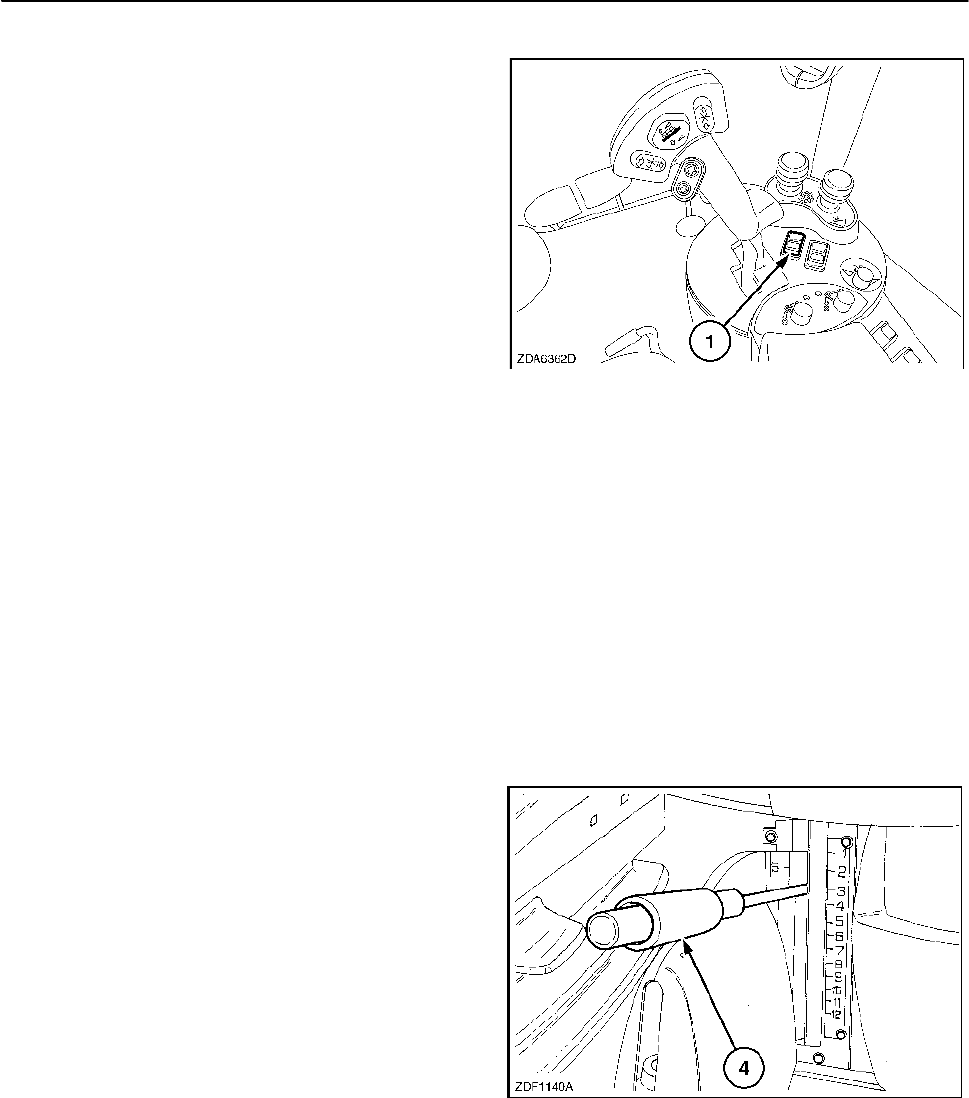

Частота вращения барабана регулируется с

рабочей площадки оператора с помощью

регулятора (1). Значение частоты вращения

барабана может считываться с дисплея

монитора.

ПРИМЕЧАНИЕ: Частоту вращения

барабана можно регулировать только при

включенном приводе молотильного

аппарата.

ЗАБИВАНИЕ БАРАБАНА

Если барабан забивается:

1. С помощью реверса очистите наклонную

камеру. См. пункт «Реверс

жатки/транспортера наклонной камеры» в

данном разделе.

2. Опустите подбарабанье в самое нижнее

положение и, включив молотильный аппарат,

попытайтесь удалить накопившийся

материал.

ЗАЗОР ПОДБАРАБАНЬЯ

Зазор подбарабанья регулируется вручную с

сиденья оператора рычагом регулировки зазора

подбарабанья (4).

3−48

Начальные регулировки:

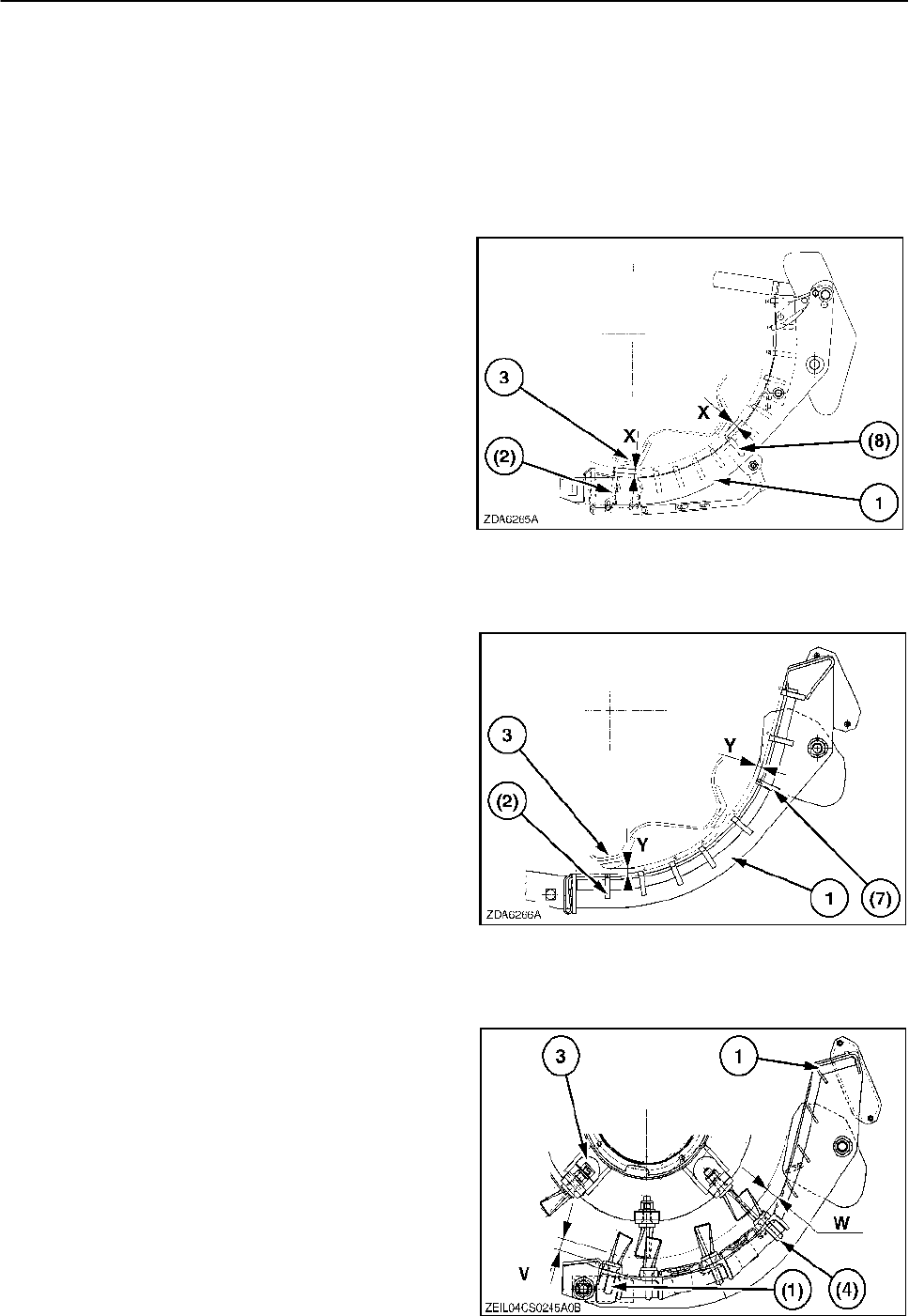

При отгрузке с завода подбарабанье (1)

выставляется относительно барабана (3)

следующим образом:

• Подбарабанье для обмолота зерновых (Opti-

Thresh)

Рычаг регулировки зазора подбарабанья во 2-м

положении сверху. Зазор подбарабанья в

передней части: X = 10 мм (3/8”) для 2-го бича.

Зазор подбарабанья в задней части: X = 10 мм

(3/8”) для 8-го бича.

ПРИМЕЧАНИЕ: Если зерно чрезмерно

дробится, увеличьте зазор подбарабанья.

• Подбарабанье для обмолота кукурузы

Рычаг регулировки зазора подбарабанья во 2-м

положении сверху. Зазор подбарабанья в

передней части: Y = 10 мм (3/8”) для 2-го бича.

Зазор подбарабанья в задней части: Y = 10 мм

(3/8”) для 7-го бича.

При обмолоте кукурузы рычаг регулировки зазора

подбарабанья следует установить в 7-е

положение сверху.

ПРИМЕЧАНИЕ: Если зерно чрезмерно

дробится, увеличьте зазор подбарабанья.

• Подбарабанье для обмолота риса

Рычаг регулировки зазора подбарабанья во 4-м

положении сверху. Зазор подбарабанья в передней

части: Y = 23 мм (29/32”) для 1-го бича. Зазор

подбарабанья в задней части: W = 27 мм (1 — 1/16

дюйма) для 4-го бича

ПРИМЕЧАНИЕ: Если зерно чрезмерно дробится,

увеличьте зазор подбарабанья.

РАЗДЕЛ 3

–

ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−48

Выполните

1. С одной стороны снимите крышку (1) лючка

дост

па к зе

новой доске.

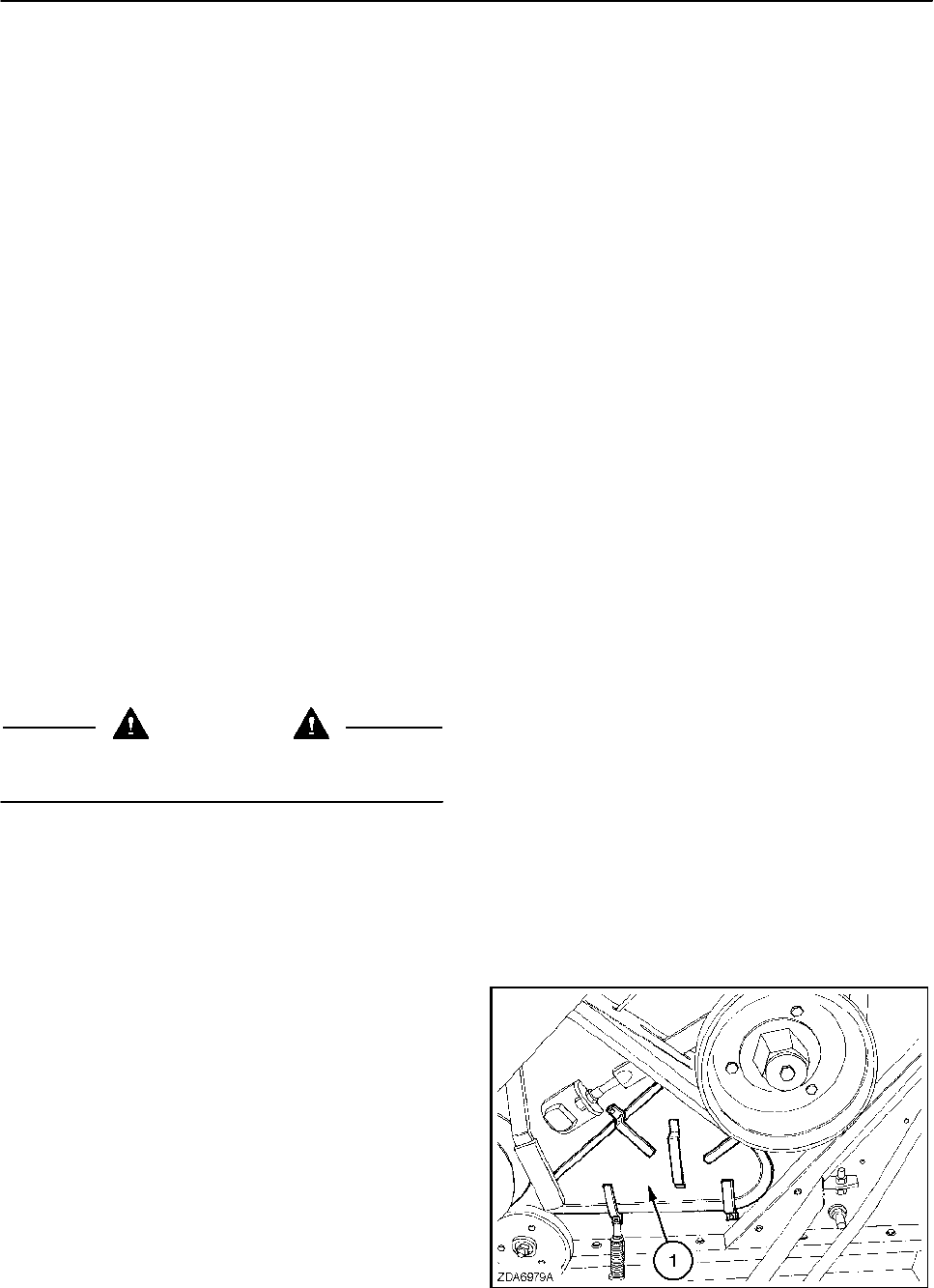

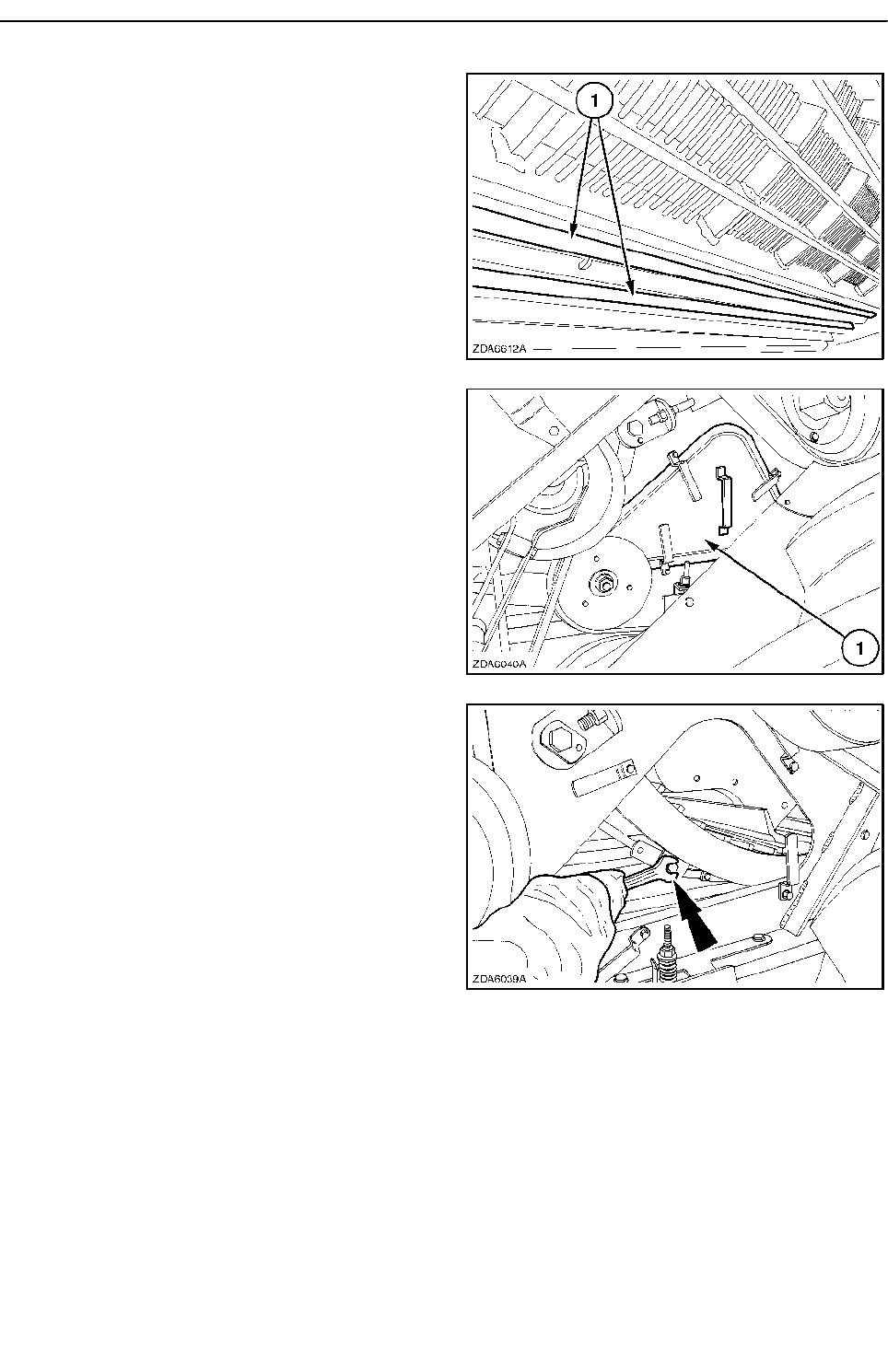

Остьеотделител

При обмолоте озимого ячменя и трудно

обмолачиваемых культур остьеотделительные

пластины позволяют увеличить перетирающее

Две остьеотделительные пластины (1) крепятся

к подбарабанью для обмолота зерновых

петлями и мог

т фиксироваться в треб

емом

2. Закройте остьеотделительные пластины с

помощью гаечного ключа 19 мм

(

3/4”

)

При крайней необходимости закрывайте только

остьеотделительную пластину, так как частичное

закрытие подбарабанья неизбежно приводит к

РАЗДЕЛ 3

–

ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−50

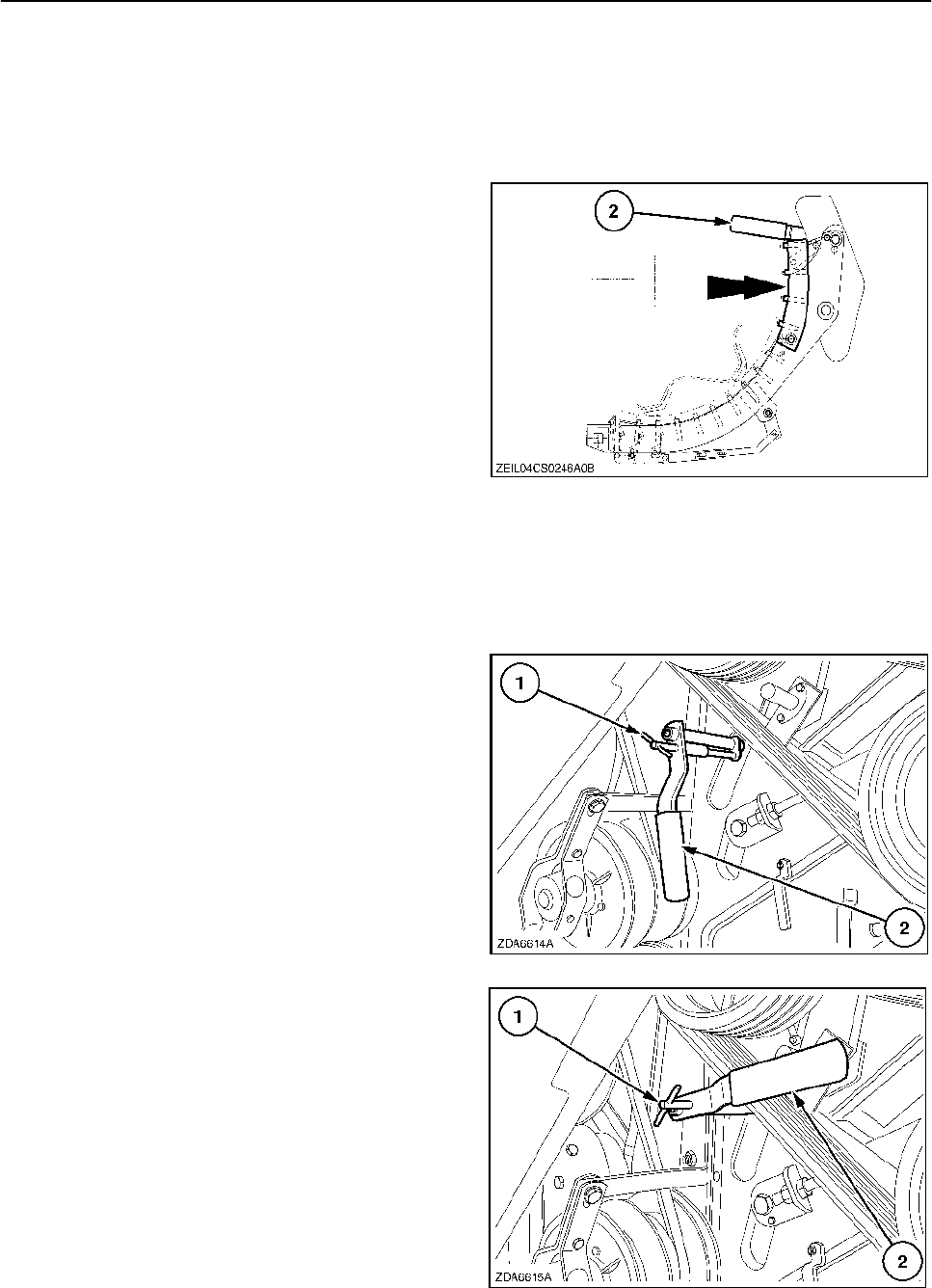

Надставка подбарабанья для обмолота зерновых

Заднюю часть (по стрелке) подбарабанья для

обмолота зерновых можно расположить в двух

положениях.

• Открытое положение (ручка установлена

вертикально): Позволяет сократить

повреждение соломы.

• Закрытое положение (ручка (2) установлена

горизонтально) позволяет повысить

производительность, поскольку при этом

решетный стан не подвергается перегрузке

(см. настройки для обмолота различных

культур).

2. Освободите рычаг (1) и поверните ручку (2),

пока рычаг (1) не зафиксируется в отверстии.

Чтобы изменить положение надставки

подбарабанья:

1. Чтобы перевести надставку подбарабанья из

одного положения в другое, нажмите на

подпружиненный рычаг (1) и поверните ручку

(2).

РАЗДЕЛ 3

–

ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3-51

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−5183

Барабан и подбарабанье — различные типы

• На уборке зерновых культур целесообразно

использовать стандартный барабан и

подбарабанье для зерновых культур.

• На уборке кукурузы следует устанавливать

стандартный барабан и подбарабанье для

обмолота кукурузы.

• На уборке риса следует устанавливать

универсальный барабан с пальцевыми бичами

и подбарабанье для обмолота риса.

При необходимости подбарабанье может

переоборудоваться для уборки других культур

(например, для переналадки с зерновых на

кукурузу).

Подбарабанье молотильного барабана — снятие и установка

Для снятия подбарабанья:

1. Запустите двигатель, включите обмолот и

установите максимальную частоту вращения

барабана.

2. Включите механизм обмолота.

3. Выключите двигатель.

4. Опустите наклонную камеру.

ВНИМАНИЕ

Подождите, пока все движущиеся части

остановятся.

5. Отсоедините наклонную камеру. См. пункт

«Транспортер наклонной камеры – снятие и

установка» в данном разделе.

6. Снимите съемную зерновую доску. См. пункт

«Съемная зерновая доска» ниже в этом

разделе.

7. С обеих сторон снимите крышки (1) лючков

доступа к зерновой доске.

РАЗДЕЛ 3

–

ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−51

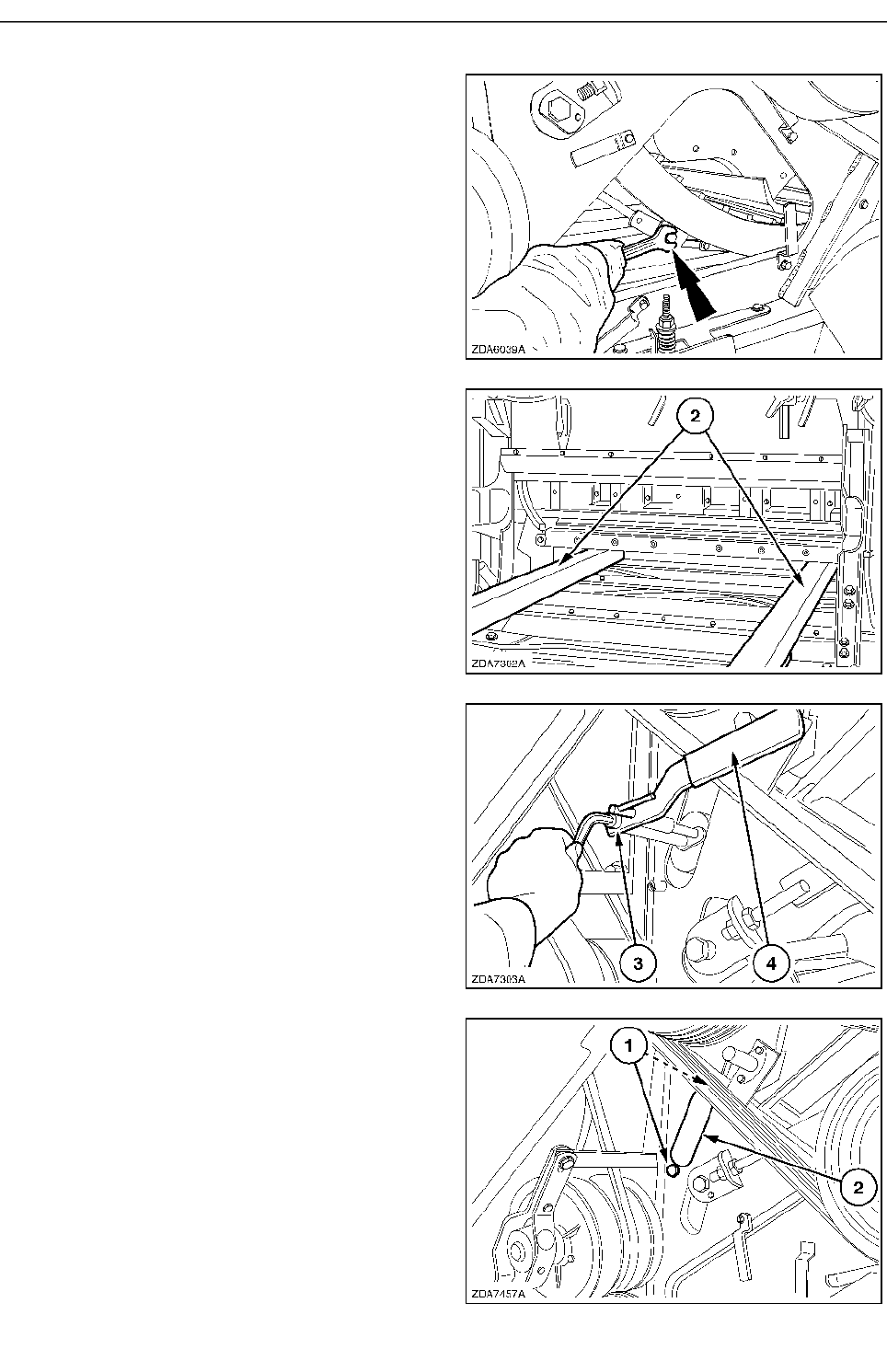

8. Если установлено подбарабанье для

обмолота зерновых, закройте

10. Обоприте подбарабанье на две деревянных

опоры (2).

10. Если установлено подбарабанье для

обмолота зерновых, выверните болт (3) и

Если установлено подбарабанье для

обмолота к

зы, ослабьте две гайки

(

)

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−53

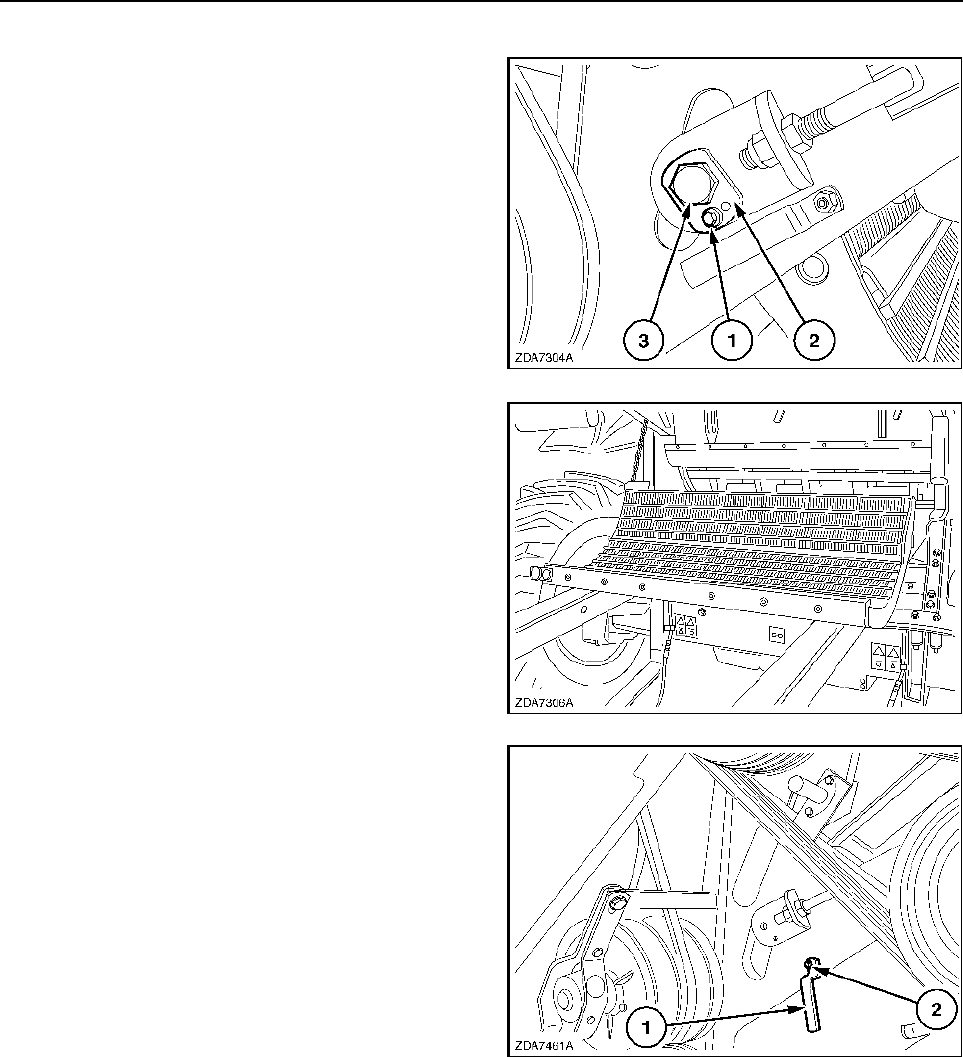

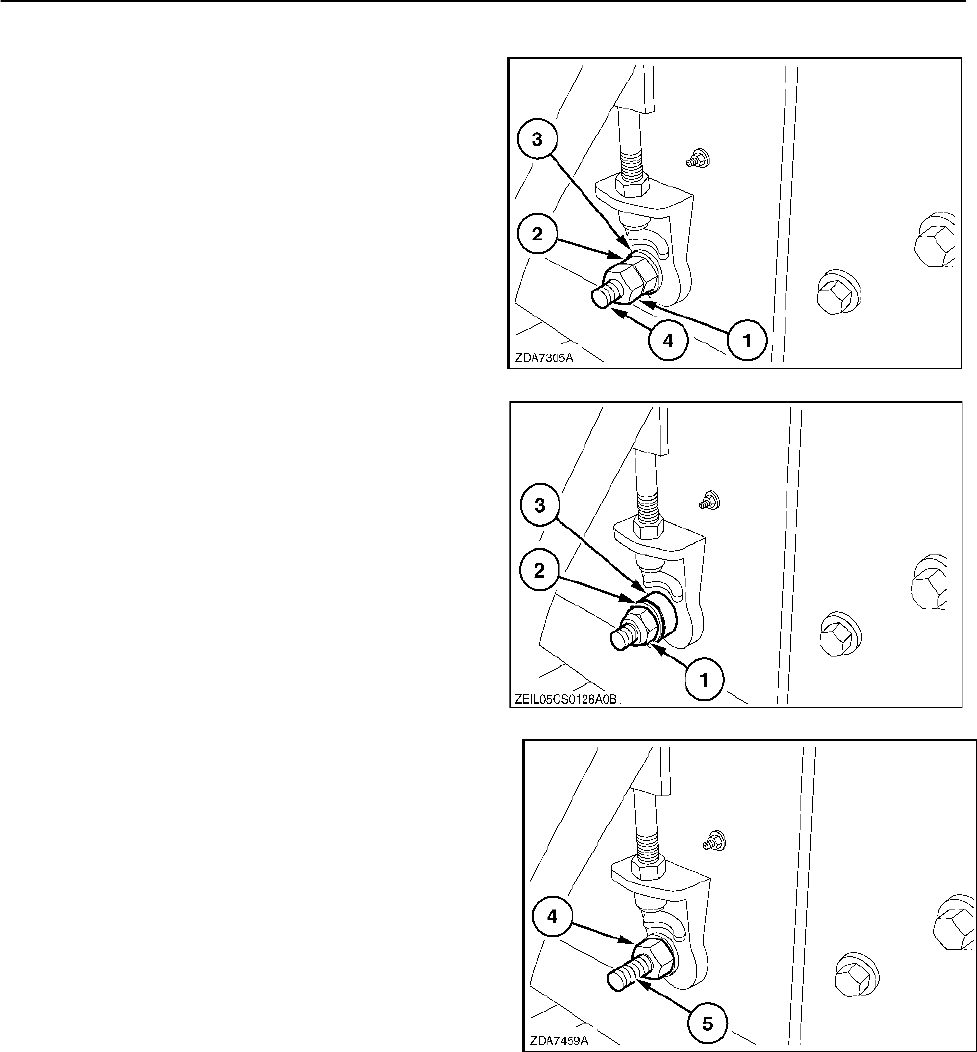

Если установлено подбарабанье для обмолота

кукурузы, ослабьте гайку (1), удалите шайбу (2)

и втулку (3) (с обеих сторон).

11. Если установлено подбарабанье для

обмолота зерновых, ослабьте контргайку (1),

гайку (2) с шайбой (3) и извлеките болт (4) (с

обеих сторон, в передней части).

Ослабьте гайку (4) и извлеките болты (5) (с

обеих сторон).

РАЗДЕЛ 3

–

ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

12. Выверните болт (1) и извлеките пластину (2)

(с обеих сторон, в задней части).

13. Выверните болты 3 с обеих сторон.

14. Извлеките подбарабанье.

ПРИМЕЧАНИЕ: Будьте осторожны при

подъеме подбарабанья: его масса

составляет около 125 кг (276 фунтов).

15. Если установлено подбарабанье для

обмолота кукурузы, отверните гайку (2),

снимите пружинную шайбу и рычаг (1), затем

удалите проставку, расположенную между

подбарабаньем и рамой.
