РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ
3−55

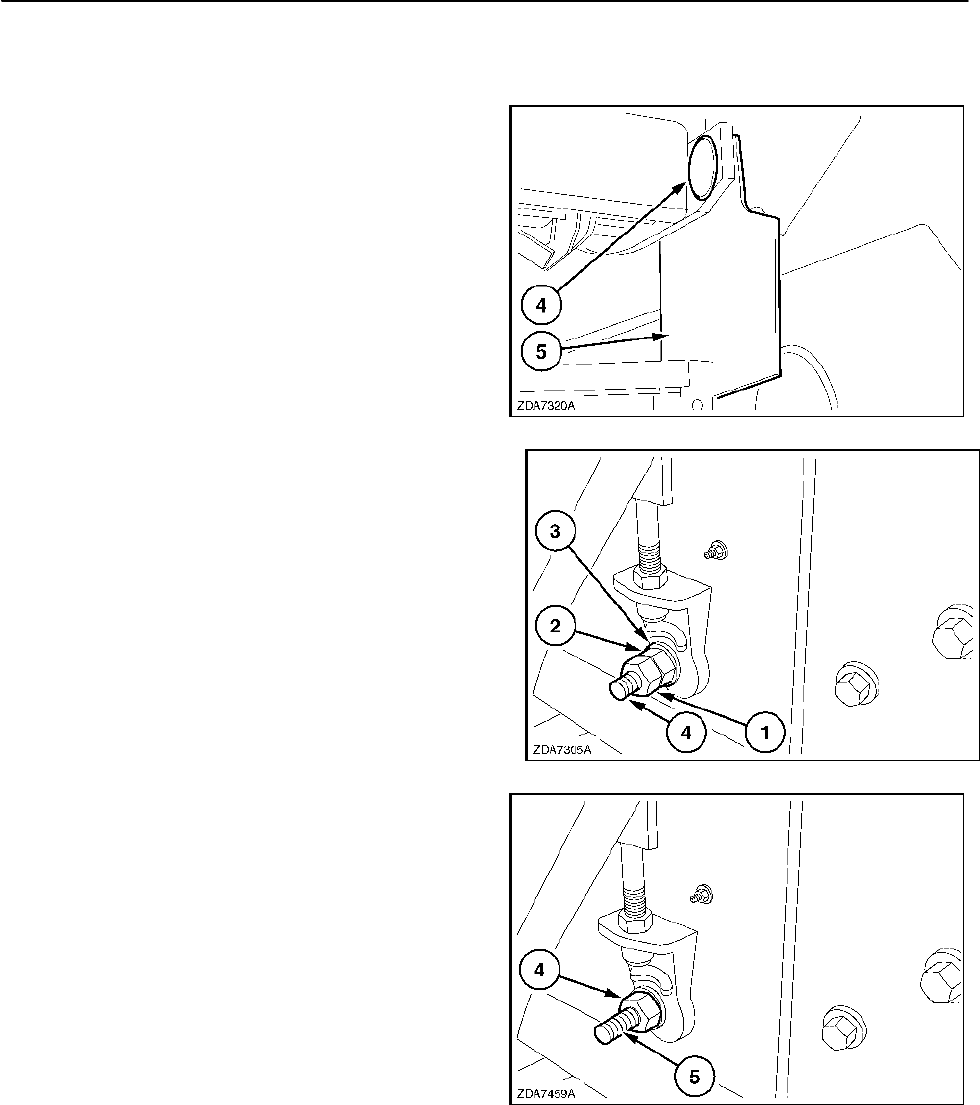

Для установки подбарабанья:
1. Разместите подбарабанье внутри комбайна.
2. Вверните болты (4) (с обеих сторон, в передней
части).
ВАЖНОЕ ЗАМЕЧАНИЕ: Убедитесь в
соосности втулки и проставки (5).
95
Если установлено подбарабанье для
обмолота кукурузы, установите на место и
затяните гайку (4) (с обеих сторон).
96
94
3. Если установлено подбарабанье для
обмолота зерновых, затяните гайку (2) и
контргайку (1).
РАЗДЕЛ 3
–
ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ
3−56
Установите втулку (3), шайбу (2) гайку (1) (с
обеих сторон
)
.
ПРИМЕЧАНИЕ: На торцевой
к
р
ышке комп
р
ессо
р
а выбиты б
у
квы

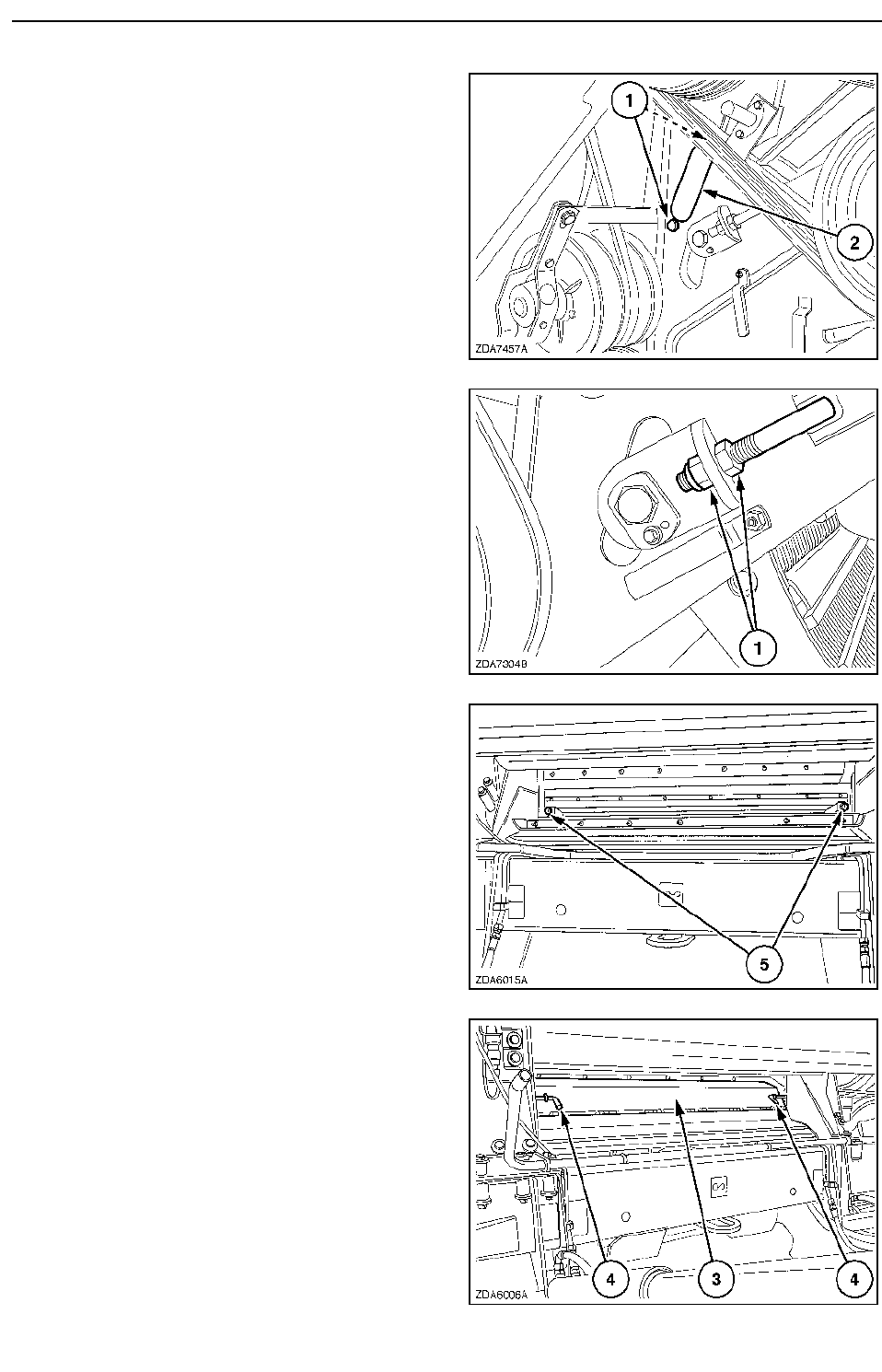

4. Перед установкой двух болтов в задней части
убедитесь, что справа установлена
требуемая проставка. Если устанавливается
подбарабанье для обмолота кукурузы,
установите проставку, рычаг (1), пружинную
98
99
100
9
7
7. Если устанавливается подбарабанье для
обмолота зерновых, установите ручку (4) и
5. В задней части затяните болты (3) до упора,
после чего отпустите их на пол-оборота.
6. Установите пластину (2) и болт (1) (с обеих
РАЗДЕЛ 3
–
ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ
РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ
101
102
103
10
4
3−56
Если устанавливается подбарабанье для
обмолота кукурузы, установите крышку (2) и
8. Извлеките деревянные опоры.
ПРИМЕЧАНИЕ: На торцевой крышке
компрессора выбиты буквы «D» и «S»,
обозначающие, соответственно, штуцеры
нагнетания и всасывания. После установки
подбарабанья следует отрегулировать его
зазор (см. пункты «ОБМОЛОТ» и «Начальные
р
егулировки» в этом разделе. Регулировка
выполняется с помощью гаек (1) с обеих
сторон подбарабанья (спереди и сзади).
10. Установите съемную зерновую доску и
зафиксир
у
йте ее болтами
(
5
)
.
10. Закройте поворотную крышку (3) и
зафиксируйте ее рычагами (4).
РАЗДЕЛ 3
–
ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ
РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ
3−58
11. Присоедините наклонную камеру. См. пункт
«Транспортер наклонной камеры – снятие и
установка» в данном разделе.
12. Закройте камнеудалитель.
13. С обеих сторон установите крышки (1)
лючков доступа к зерновой доске.
ВАЖНОЕ ЗАМЕЧАНИЕ: При уборке
отдельных культур (например, кукурузы)
рекомендуется жестко закреплять
подбарабанье для обмолота кукурузы как
спереди, так и сзади.

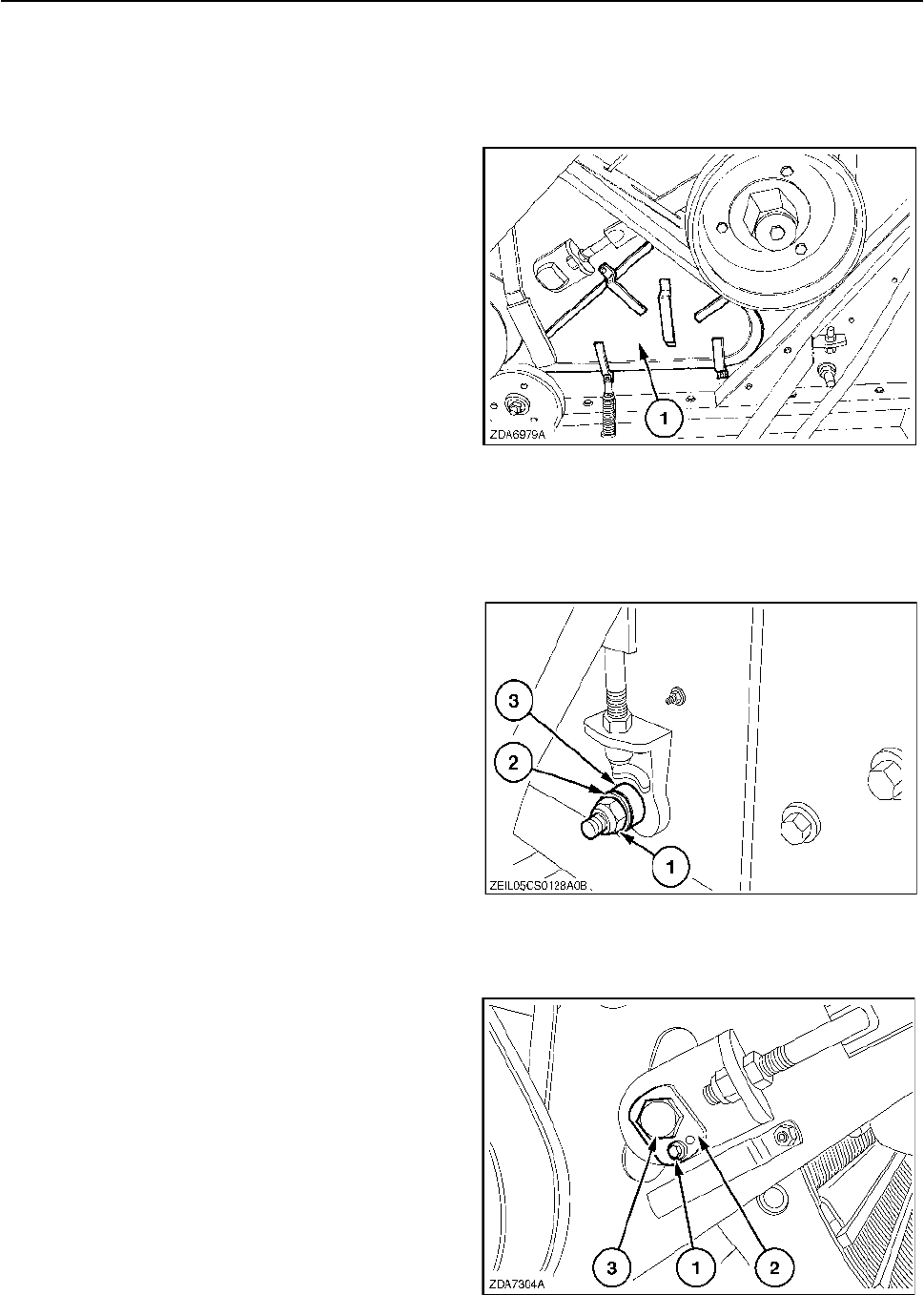

Чтобы жестко закрепить подбарабанье для
обмолота кукурузы:
Спереди:
1. Установите втулку (3), шайбу (2) и затяните
контргайку (1).
107
106
Сзади:
2. Затяните болт (3) до упора.
3. Установите пластину (2) и зафиксируйте ее гайкой
(1).
10
5
РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ
3−59
СЕПАРАЦИЯ
Битер (если установлен роторный
сепаратор)
Битер, имеющий частоту вращения,
составляющую 105% частоты вращения
барабана, доступен через смотровое отверстие
в зерновом бункере.
4-мя регулируемыми очесывающими
пластинами (см. рисунок) для обмолота
зерновых, либо кукурузы.
ПРИМЕЧАНИЕ: Для обмолота риса битер
может оборудоваться пальцами.
109
Нерегулируемый битер (если роторный
сепаратор не установлен)
Битер оборудован 4-мя неподвижными планками.
108
3−60
110

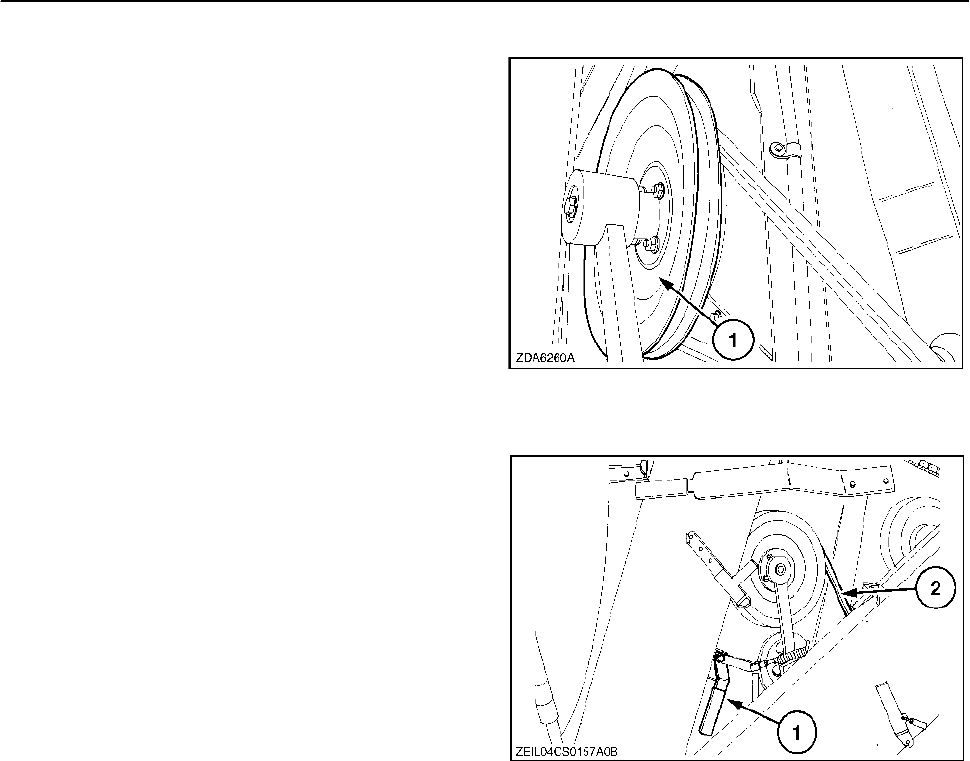

Для смены частоты вращения:
1. Рычагом (1) ослабьте натяжной ролик.
2. На обоих шкивах установите ремень (2) в
другие ручьи.
3. Верните рычаг (1) в исходное положение.
4. Проверить натяжение ремня, при
необходимости отрегулировать.
См. Раздел 4 – «СМАЗКА И ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ», пункт
«Ремни и цепи».
111
Роторный сепаратор (если установлен)
Роторный сепаратор приводится от шкива (1),
позволяющего выбрать частоту вращения:
• Высокая частота вращения для уборки
большинства с.-х. культур, в том числе
ячменя, овса, ржи, пшеницы, семян трав и
др.
• Низкая частота вращения для уборки
кукурузы, бобов, гороха, сои, подсолнечника,
рапса и др.
РАЗДЕЛ 3
–
ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ
РАЗДЕЛ 3
–
ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

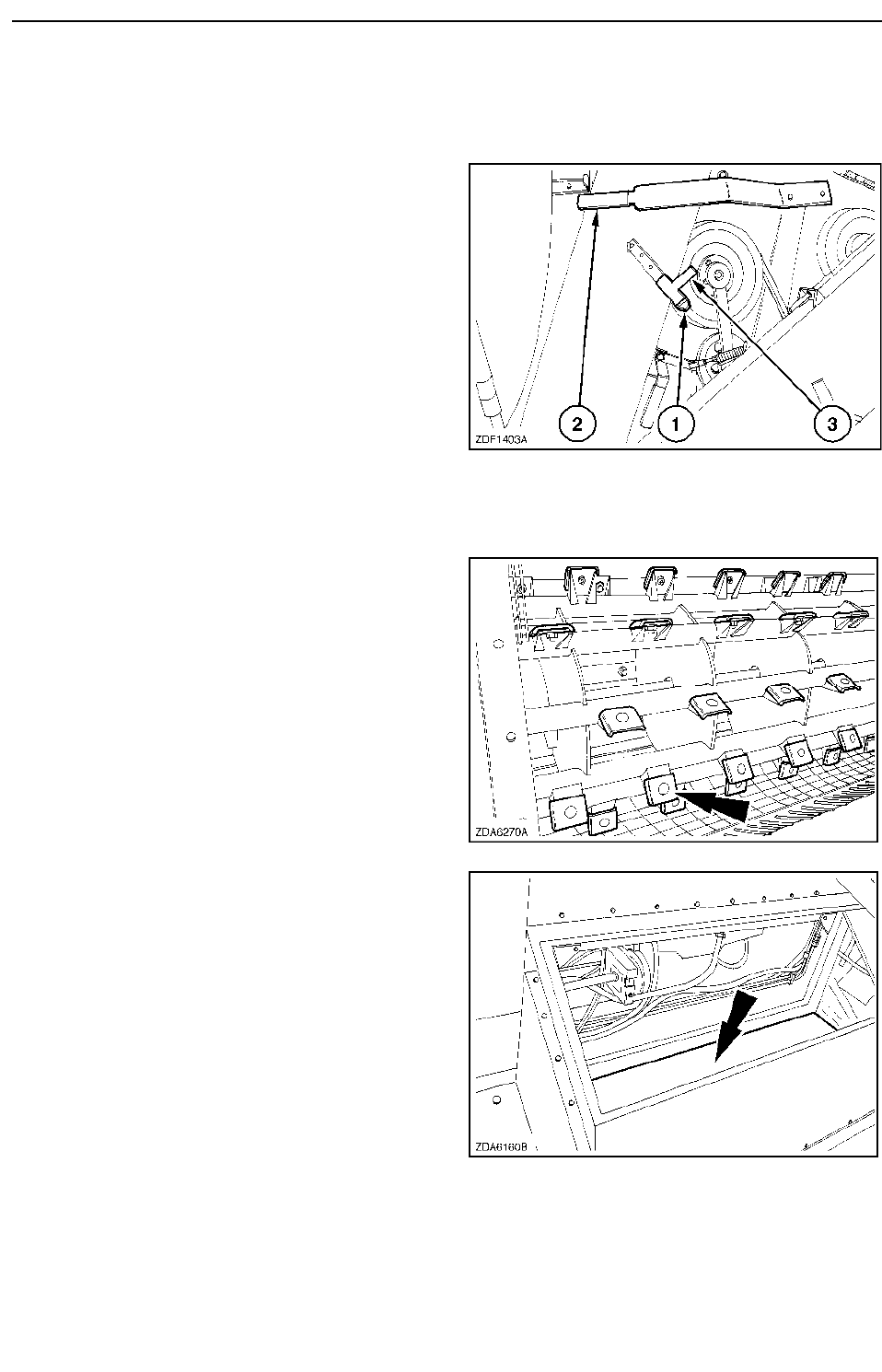

Положение подбарабанья
Подбарабанье роторного сепаратора может быть
установлено в одном из двух положений.
Открытое положение: рычаг (2) полностью
поднят вверх, как показано на рисунке.
В этом положении перетирание происходит
менее агрессивно. Этот режим рекомендуется
для хрупкой соломы и рапса.
При необходимости, чтобы избежать потерь
зерна, снижайте скорость движения комбайна.
Закрытое положение (1): рычаг 2
опущен.
Зак
р
епите
р
ычаг
(
2
)
с помо
щ
ью
ф
иксато
р
а
(
3
)
. 112
Износостойкие пластины роторного
сепаратора
Для предотвращения поломки сепаратора при
обмолоте кукурузы и риса роторный сепаратор
рекомендуется оснащать износостойкими
пластинами.
113
114
3−60
Роторный сепаратор доступен через крышку,
расположенную под зерновым бункером.
РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ
3−62
ВНИМАНИЕ
Подождите, пока все движущиеся части
остановятся.

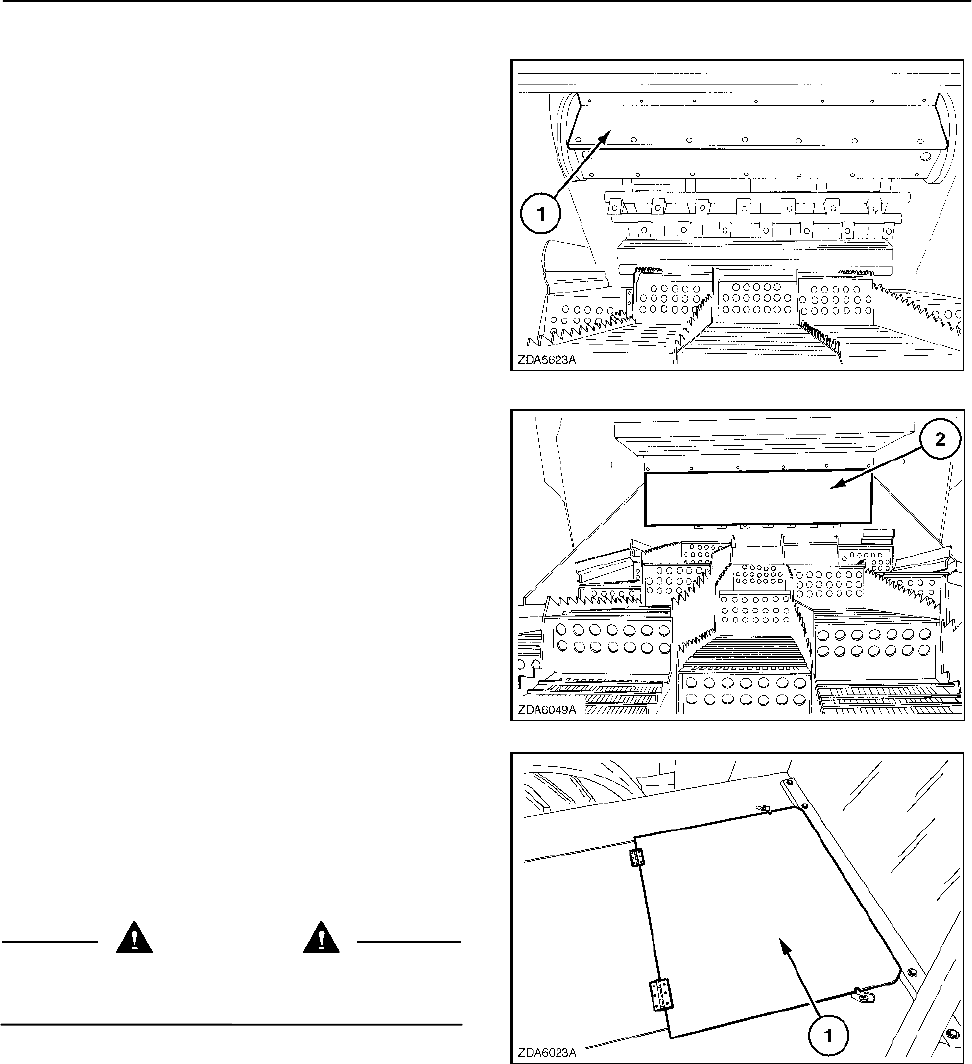

Отбойный битер (если установлен)
Функция отбойного битера (1) заключается в
увеличении пропускной способности комбайна в
тяжелых условиях в присутствии больших объемов
соломы.
115
Фартук для замедления соломенного вороха
Фартук (2), замедляющий соломенный ворох,
располагается позади отбойного битера (или
позади роторного сепаратора, если последний
установлен) над соломотрясом. Он
предотвращает выброс из комбайна зерна.
116
Соломотряс
Чтобы получить доступ к клавишному
соломотрясу, откройте крышку (1).
117
РАЗДЕЛ 3
–
ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ
3−63
РАЗДЕЛ 3
–
ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ
СИСТЕМА
Съемная зерновая доска (если установлена)
При обмолоте влажных хлебов переднюю часть
зерновой доски можно снять для очистки.
СНЯТИЕ ЗЕРНОВО
Й
ДОСКИ

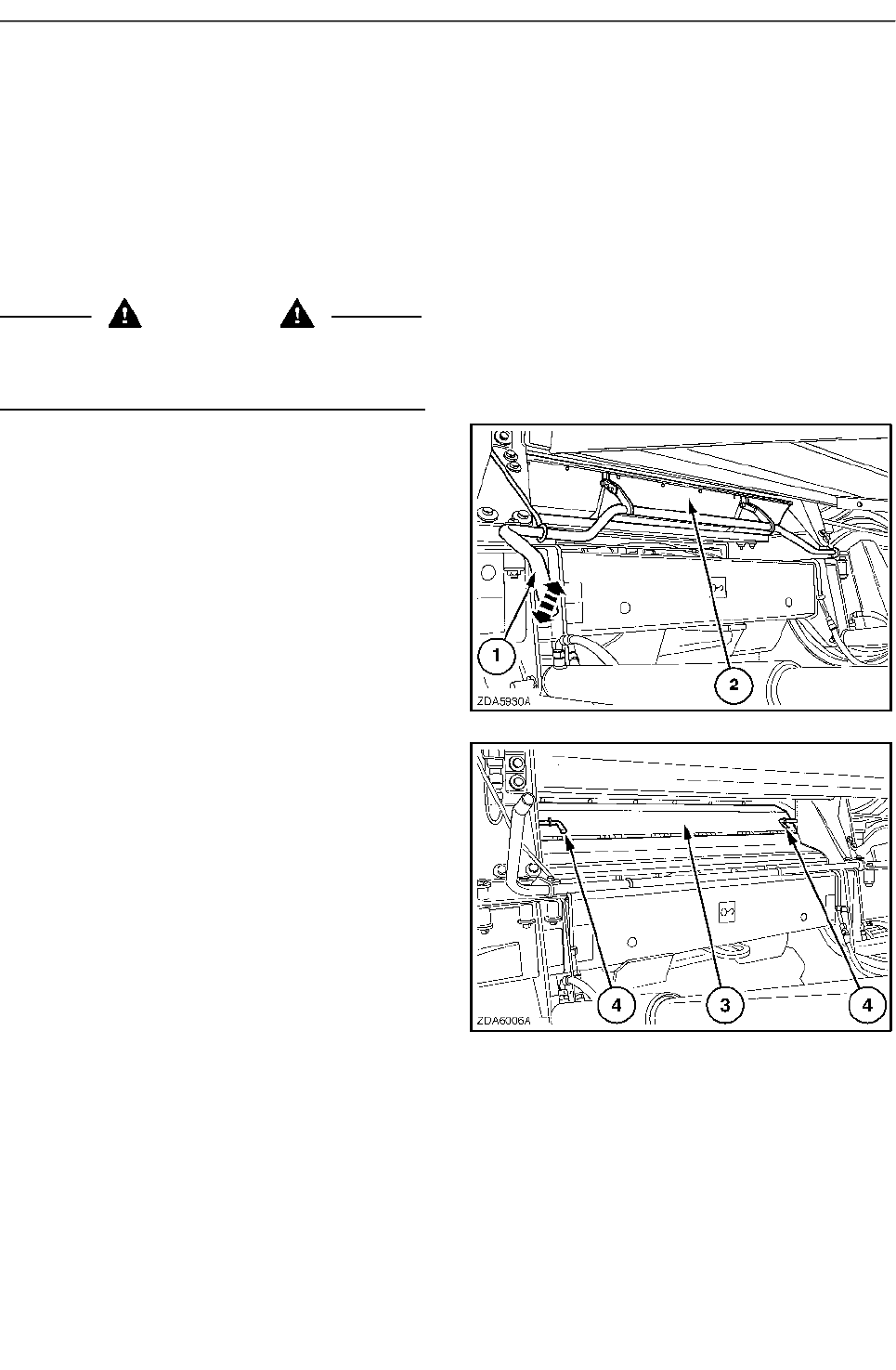

1. Полностью поднимите наклонную камеру.
ОПАСНО
Перед работой под наклонной камерой
установите блокиратор на шток цилиндра
подъема жатки.
118
119
2. Переведите рычаг (1) вверх, как показано на
рисунке. При этом откроется передняя
крышка (2) камнеудалителя.
3. Откройте шарнирную пластину (3)
(переместите левый и правый рычаги (4) к
центру камнеудалителя).
3−64
РАЗДЕЛ 3
–
ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

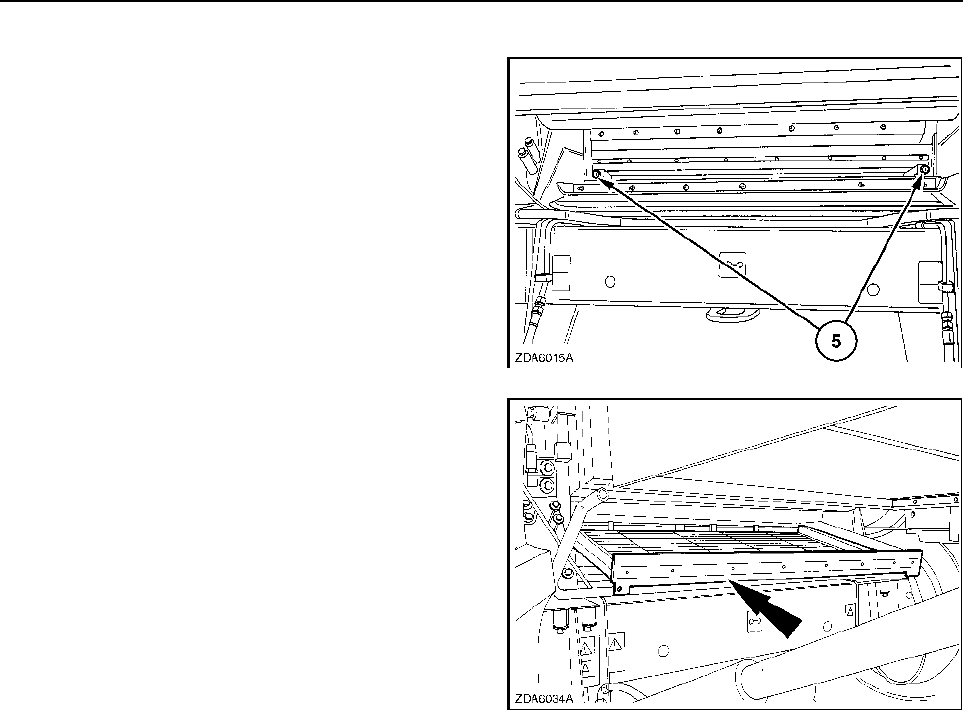

4. Ослабьте два болта (5) в передней части.
ПРИМЕЧАНИЕ: Чтобы освободить
съемную зерновую доску, вставьте
отвертку между двух опор.
120
5. Возьмите секцию зерновой доски, потяните
вперед и снимите.
121
