РАЗДЕЛ 4 - СМАЗКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
4−49
107

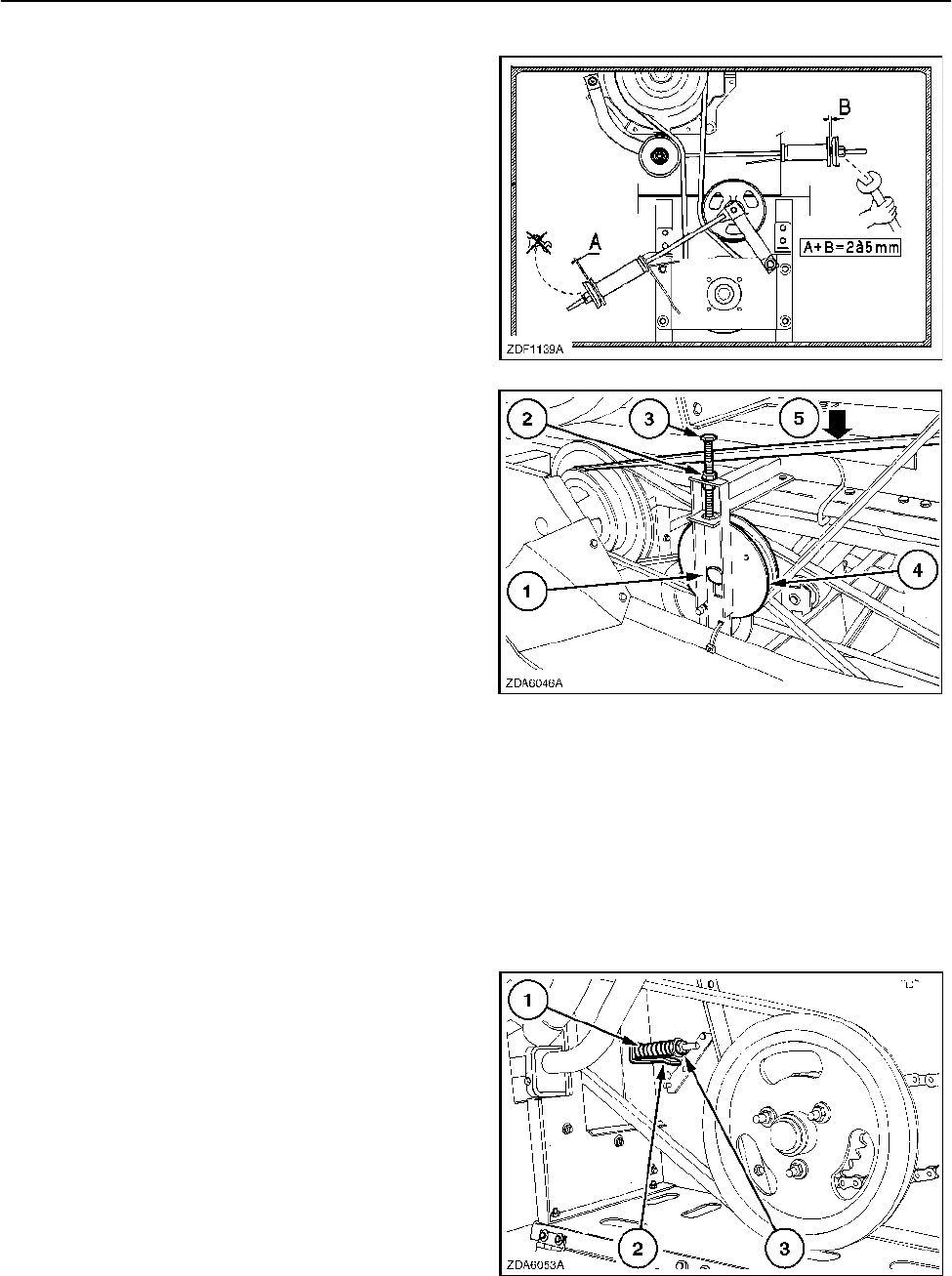

8. Ремень привода
гидростатического насоса
Натяжение ремня считается
нормальным, если
Расстояние А+В находится в диапазоне от 2 до 5 мм.
106
9. Ремень привода клавиш
соломотряса
Натяжение ремня регулируется с помощью
натяжного ролика (4).
Отверните болт (1) и гайку (2).
Натяжение регулируется с
помощью болта (3).
Затяните болт (1) и гайку (2).
ВАЖНОЕ ЗАМЕЧАНИЕ: Натяжение ремня
считается правильным, если ремень можно
прогнуть на 16,5 мм (21/32 дюйма),
прилагая усилие 35 Н (7,9 фунта силы) в
точке (5), расположенной посередине между
шкивами. Чтобы прогнуть на 16,5 мм (21/32
дюйма) новый установленный ремень,
требуется приложить усилие 52,5 Н (11,5
фунта силы). Ремень может соприкасаться
в точке пересечения под воздействием
вибрации.
10. Ремень привода поперечного зернового
шнека и зернового элеватора
Натяжение ремня считается нормальным, если
длина пружины (1) = длине индикатора (2).
Длина регулируется поворотом гайки (3).
108
РАЗДЕЛ 4 - СМАЗКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
4−50

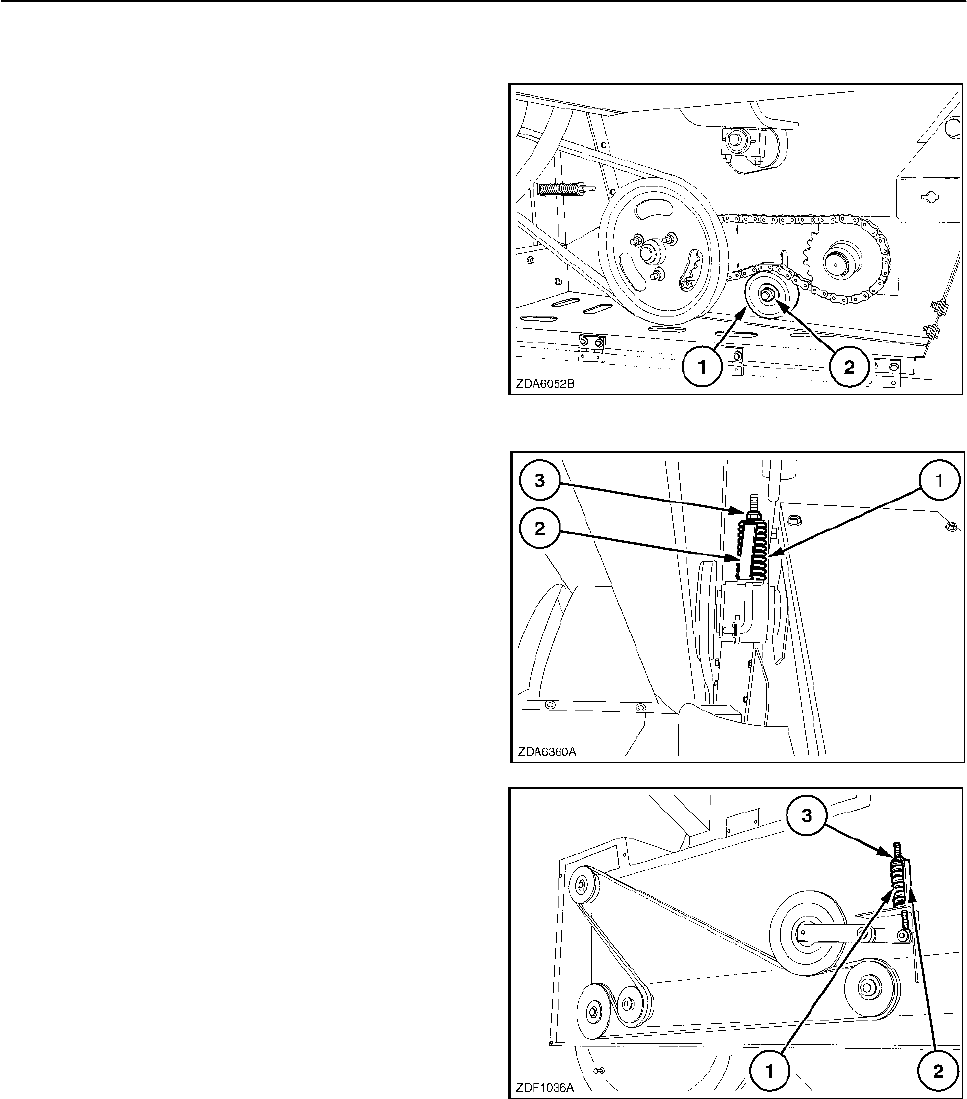

11. Цепь привода поперечного колосового
шнека и колосового элеватора
Натяжение цепи регулируется с помощью
натяжного ролика (1). Отверните гайку (2) чтобы
ролик можно было передвинуть.
Затяните гайку (2).
Натяжение цепи считается нормальным, если
звено можно чуть-чуть переместить вручную по
нижней звездочке в поперечном направлении.
110
13. Ремень привода дисков разбрасывателя
половы (если установлен)
Натяжение ремня считается нормальным, если
длина пружины (1) = длине индикатора (2).
Длина регулируется поворотом гайки (3).
111
109
12. Ремень привода разбрасывателя половы
(если установлен)
Натяжение ремня считается нормальным, если
длина пружины (1) = длине индикатора (2).
Длина регулируется поворотом гайки (3).
РАЗДЕЛ 4 - СМАЗКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
4−51
113

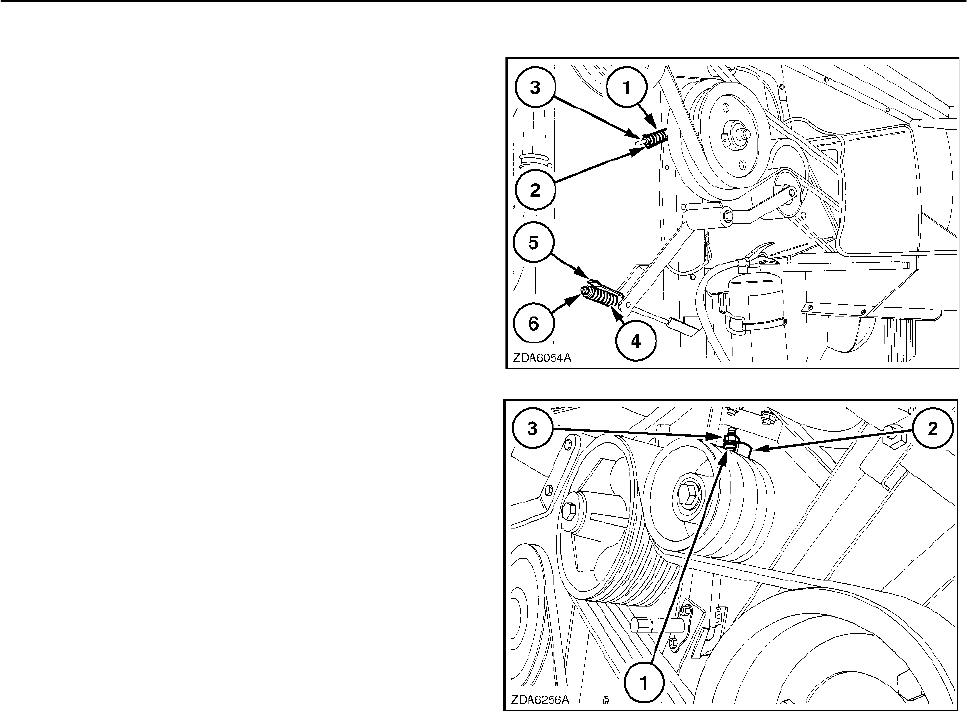

14. Передний ремень привода измельчителя
(если установлен)
Натяжение ремня считается нормальным, если
длина пружины (1) = длине индикатора (2).
Натяжение регулируется с помощью гайки (3).
15. Задний ремень привода измельчителя
(если установлен)
Натяжение ремня считается нормальным, если
длина пружины (4) = длине индикатора (5).
Натяжение регулируется с помощью гайки (6).
16. Ремень привода барабана
Натяжение ремня считается нормальным, если
длина пружины (1) = длине индикатора (2).
Длина регулируется поворотом гайки (3).
112
РАЗДЕЛ 4 - СМАЗКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
4−52

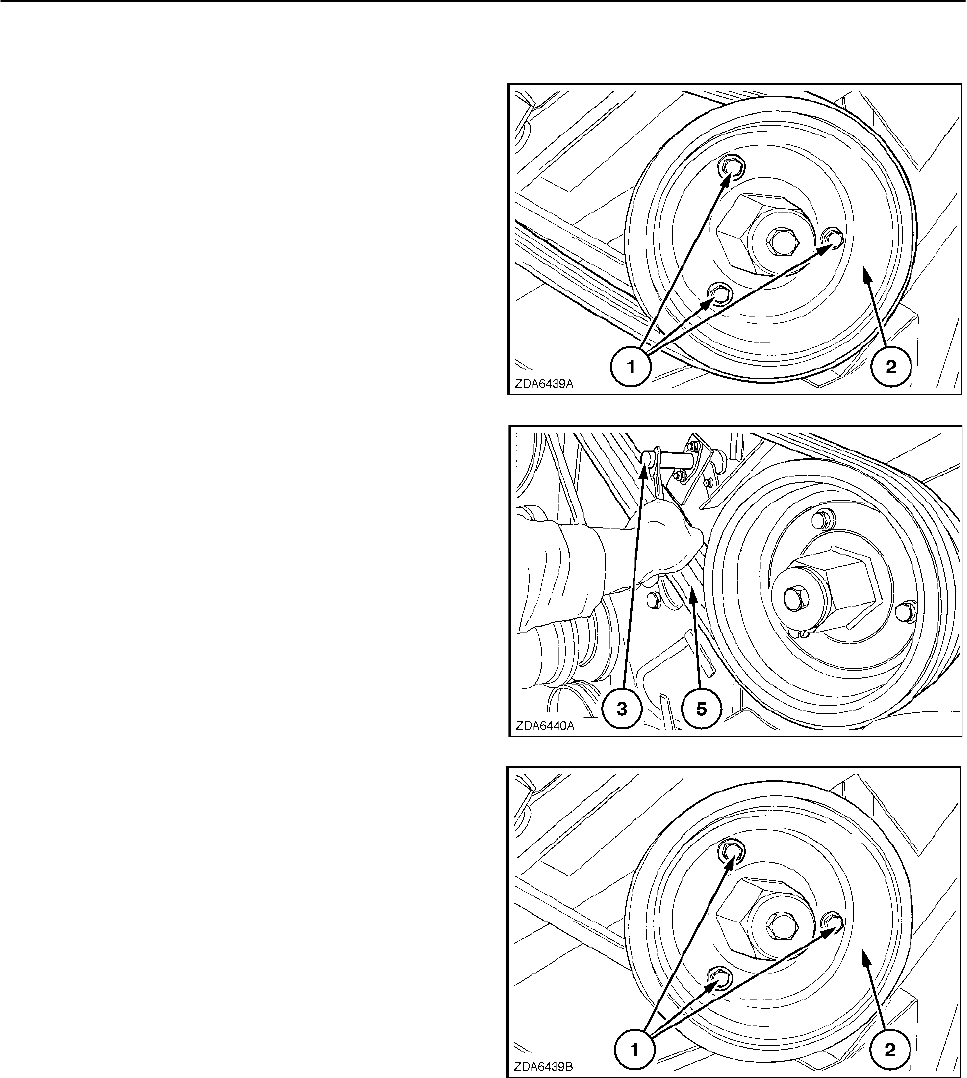

Комплект для снижения частоты вращения
барабана (если установлен)
Скорость вращения барабана можно замедлить,
если заменить шкив клинового ремня барабана
и ремень.
Для замены шкива барабана выполните следующие
действия:
1. Ослабьте три болта (1) шкива клинового
ремня (2) на один оборот.
115
4. Снимите три болта (1) и шкив клинового ремня
(2).
116
5. Установите другой шкив клинового ремня
и затяните болты.
6. Установите другой ремень и с помощью
ключа 19 мм (3/4 дюйма) поверните вал
натяжного ролика по часовой стрелке.
7. Отрегулируйте натяжение ремня. См. пункт
«Ремень привода барабана» в этом
параграфе.
114
2. Ослабьте натяжной ролик, повернув с помощью
ключа на 19 мм (3/4 дюйма) вал (3) против
часовой стрелки.
3. Полностью снимите ремень (5).
РАЗДЕЛ 4 - СМАЗКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
17. Цепь привода выгрузки
Натяжение цепи регулируется с помощью
звездочки (1). Отверните гайку (2), чтобы
звездочку можно было передвинуть.
Затяните гайк
у
(
2
)
.
Натяжение цепи считается нормальным, если
звено можно чуть-чуть переместить вручную по
нижней звездочке в поперечном направлении.
18. Ремень п
р
ивода
118
4−53
Натяжение ремня считается нормальным, если
длина пружины (1) = длине индикатора (2).
Натяжение регулируется с помощью гайки (3).
117
РАЗДЕЛ 4 — СМАЗКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
4-54

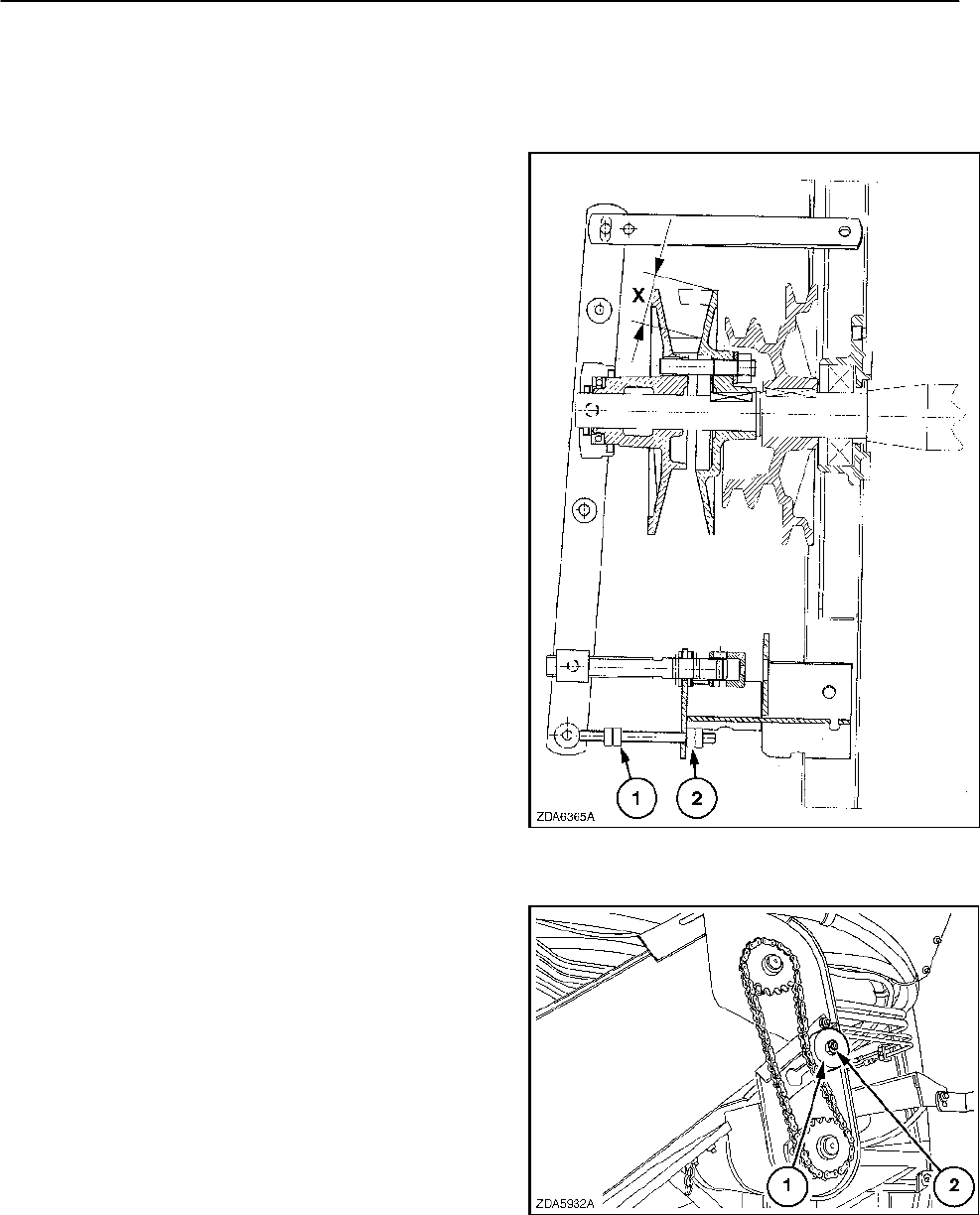

19. Ремень вариатора привода
вентилятора очистки
Натяжение ремня не регулируется.
Чтобы иметь возможность пользоваться всем
скоростным диапазоном, вариатор следует
регулярно проверять и при необходимости
регулировать.
Проверка и регулировка
Проверка вариатора осуществляется в следующей
последовательности:
1. Запустите двигатель, включите механизм
молотилки и переместите вариатор
вентилятора в положение MINIMUM.
Выключите двигатель.
2. Замерьте глубину посадки ремня «Х» на
ведущих шкивах (промежуточного вала).
3. Глубина ремня «Х» должна находиться в
диапазоне от 47 до 49 мм (127/32 — 1 — 15/1 6
дюйма).
4. При необходимости отрегулируйте это
значение при помощи гаек (2) и перейдите к
пункту 1.
5. Запустите двигатель, включите механизм
молотилки и переместите вариатор
вентилятора в положение MAXIMUM.
Выключите двигатель.
6. Замерьте глубину посадки ремня «Х» на
ведущих шкивах (промежуточного вала).
7. Глубина ремня «Х» должна находиться в
диапазоне от 0 до 1 мм (0 — 5/128 дюйма).
8. При необходимости отрегулируйте это
значение при помощи гаек (1) и перейдите к
пункту 5.

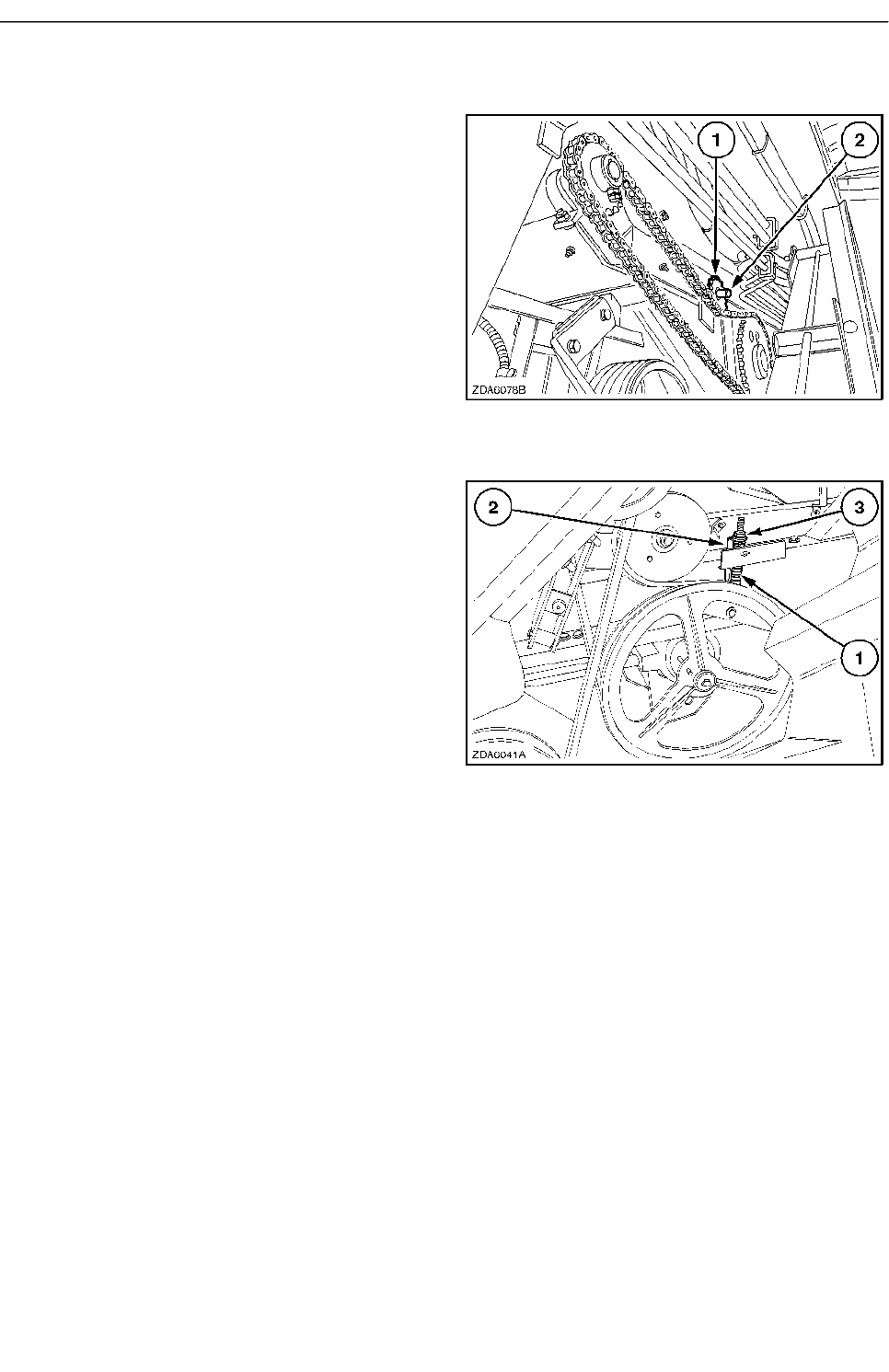

20. Цепь привода верхнего шнека
колосового элеватора
Натяжение цепи регулируется с помощью натяжного
ролика (1). Отверните гайку (2) чтобы ролик можно
было передвинуть.
Затяните гайку (2).
Натяжение цепи считается нормальным, если звено
можно чуть-чуть переместить вручную по нижней
звездочке в поперечном направлении.
120
119
РАЗДЕЛ 4 — СМАЗКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
4-55

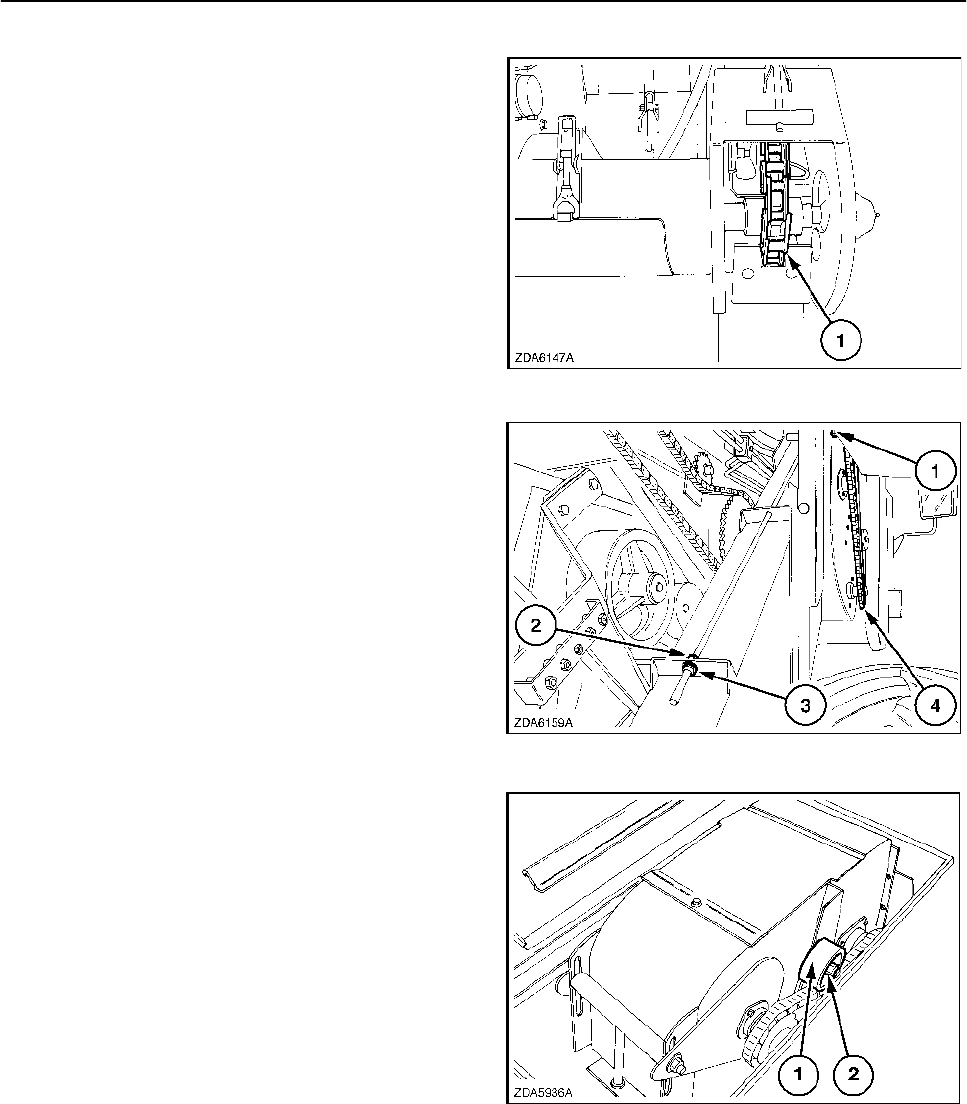

21. Цепь привода колосового элеватора
Натяжение цепи (1) колосового элеватора
считается нормальным, если звено можно
переместить по нижней звездочке в поперечном
направлении вручную.
ПРИМЕЧАНИЕ: Натяжение цепи следует
проверять после наработки каждых 50 часов.
121
Натяжение цепи колосового элеватора
регулируется с задней стороны элеватора:
Ослабьте гайку (1) и стопорную гайку (2), и
отрегулируйте натяжение цепи колосового
элеватора с помощью гайки (3).
Затяните стопорную гайку (2) и гайку (1).
ПРИМЕЧАНИЕ: После регулировки цепи
колосового элеватора проверьте натяжение
цепи привода верхнего шнека колосового
элеватора (4).
123
122

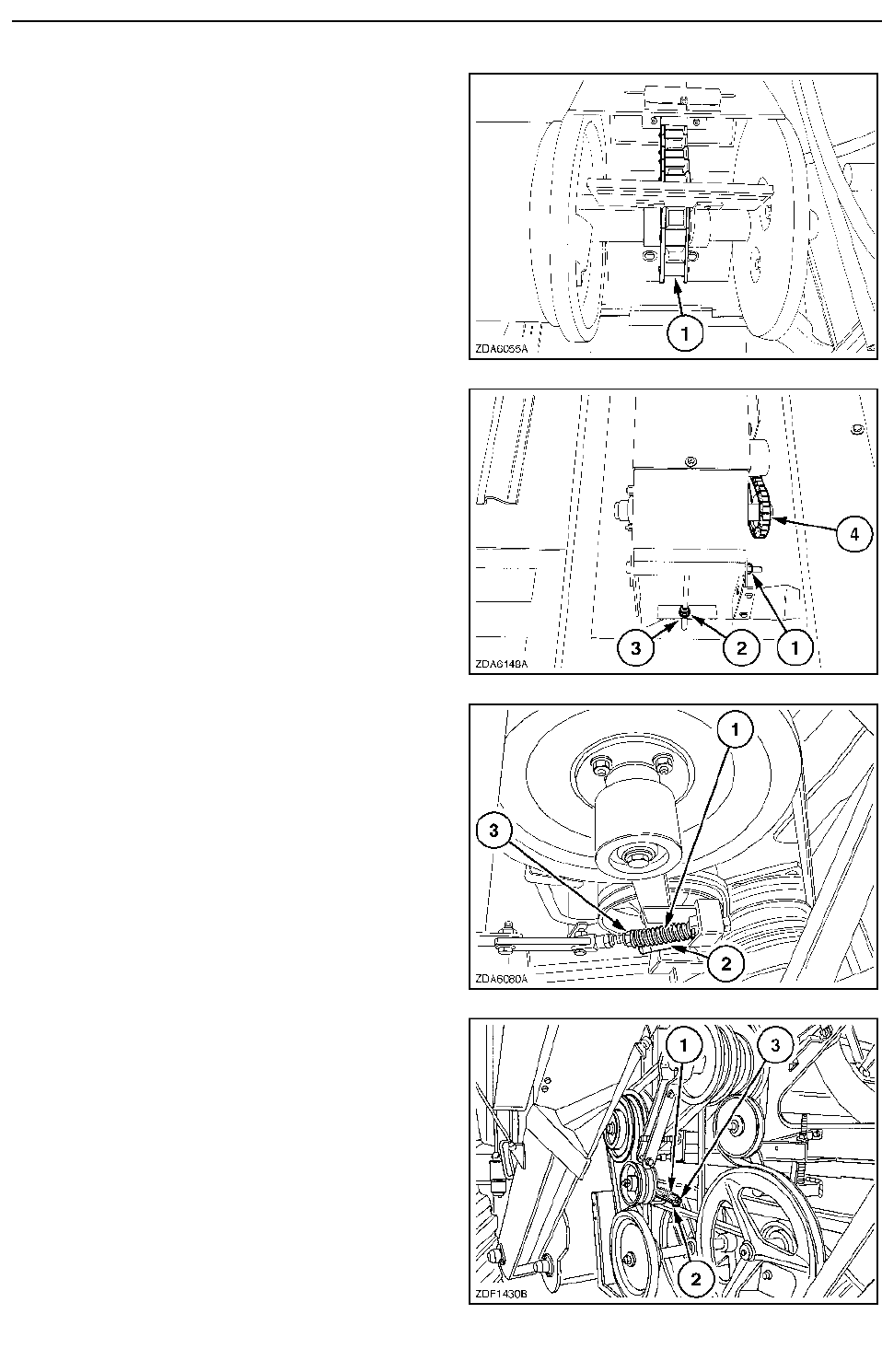

22. Цепь привода шнека системы
наполнения зернового бункера
Натяжение цепи регулируется с помощью
натяжного ролика (1). Отверните гайку (2) чтобы
ролик можно было передвинуть.
Затяните гайку (2).
Натяжение цепи считается нормальным, если
звено можно чуть-чуть переместить вручную по
нижней звездочке в поперечном направлении.
24. Ремень п
р
ивода
р
ото
р
ного
Натяжение ремня считается нормальным,
если длина пружины (1) = длине
индикатора (2).
Натяжение регулируется с помощью гайки (3).
РАЗДЕЛ 4 - СМАЗКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
124
Натяжение цепи зернового элеватора
регулируется с задней стороны элеватора:
Ослабьте гайку (1) и стопорную гайку (2), и
отрегулируйте натяжение цепи зернового
элеватора с помощью гайки (3).
Затяните стопорную гайку (2) и гайку (1).
ПРИМЕЧАНИЕ: После регулировки цепи
зернового элеватора, проверьте
натяжение цепи привода шнека системы
наполнения зернового бункера (4).
126
25.
Ремень привода вариатора очистного
вентилятора (если установлен комплект
для снижения частоты вращения
вентилятора)
19. Ремень вариатора привода
вентилятора очистки
26.
Ремень вариатора привода вентилятора
очистки (если установлен комплект для
снижения частоты вращения вентилятора)
Натяжение ремня считается нормальным, если
длина пружины (1) = длине индикатора (2).
Длина регулируется поворотом гайки (3).
127
4−56
23.
Ц
епь п
р
иво
д
а
Натяжение цепи (1) зернового элеватора
считается нормальным, если звено можно чуть-
чуть переместить вручную по нижней звездочке
ПРИМЕЧАНИЕ
:
Н
атяжение цепи сле
д
ует
п
р
ове
р
ять после на
р
аботки каждых 50
125
4-
57
128
27. Ремень привода отбойного битера
Натяжение ремня считается нормальным,
если
длина пружины (1) = длине индикатора (2).
Длина регулируется поворотом гайки (3).
129

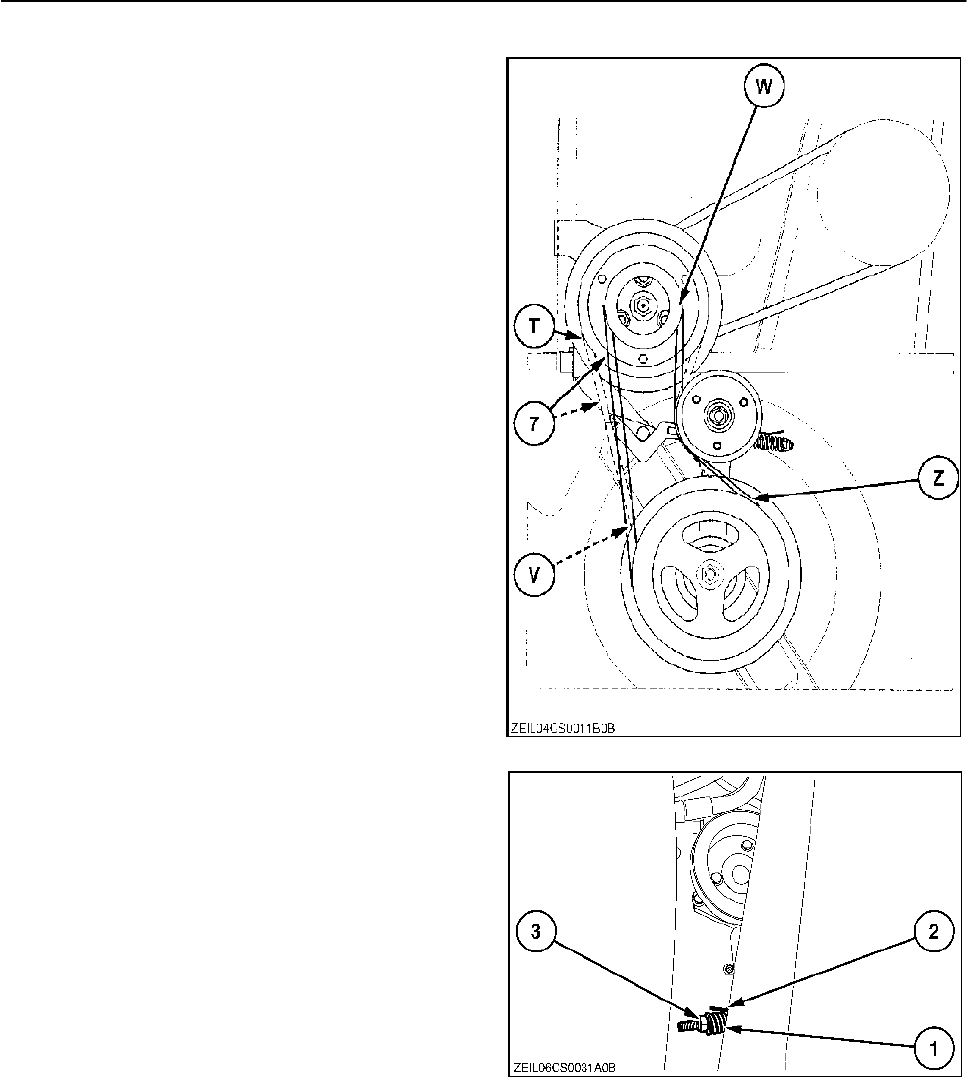

ПРИМЕЧАНИЕ: The low speed fan variator kit has
two speed ranges:
− от 400 до 1000 об/мин
− slow, variable from 165 to 420 rpm
1. For normal speed install the belt (7) on groves (T)
and (V) as indicated by the broken lines.
2. For the slow speed install the belt (7) on the
groves (W) and Z) as indicated by the full lines.
3. Tension the belt as described above.
4. Tighten up all hardware, install all removed
guards and close open guards.
РАЗДЕЛ 4 - СМАЗКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
РАЗДЕЛ 4 - СМАЗКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

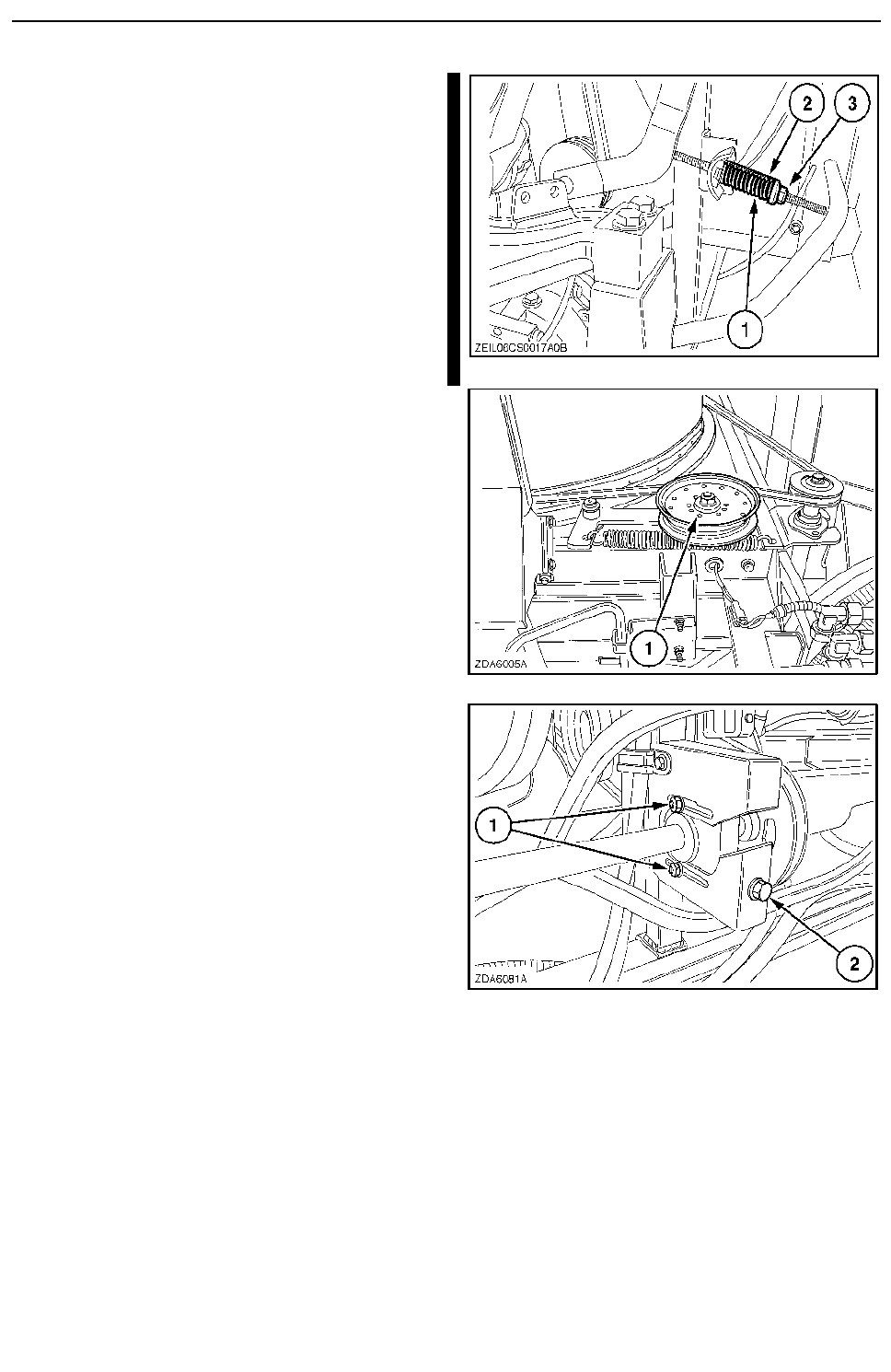

28. Ремень п
р
ивода
Натяжение ремня считается нормальным,
если
длина пружины (1) = длине индикатора (2).
Длина регулируется поворотом гайки (3).
130
131
Натяжение ремня считается нормальным, если
при приложении усилия 23 Н (5,17 фунтов силы)
к средней точке ремня, натянутого между двумя
шкивами, он прогибается на 3 мм (1/8").
Регулировка натяжения ремня осуществляется в
следующей последовательности:
1. Отверните два болта (1).
2. Затягивайте болт (2) до получения
требуемого натяжения. Корпус подшипника
перемещается в прорезях.
3. Затяните два болта (1).
4−58
29. Ремень привода вращающегося
сетчатого фильтра
Натяжение ремня обеспечивается
подпружиненным роликом (1) и не нуждается в
регулировке.
30. Ремень привода промежуточного вала
в
р
ащающегося сетчатого
ф
ильт
р
а
132
