РАБОТА

B--63844RU/02

8. ВВОД/ВЫВОД ДАННЫХ

547

NO (НОМ.) : Отображает номер файла.

FILE NAME (ИМЯ ФАЙЛА):Отображает имя файла.

(METER) (МЕТРЫ):Преобразует и распечатывает

объем файла соответственно

длине бумажной ленты. Вы

такжеможетепроизвестиH

(FEET) (ФУТЫ):Если в данных установки уста-

новите единицу ввода в

дюймах.

VOL (ТОМ):Если файл является

многотомным, то это

состояние отображается.

C01

C02

L03

C(номер)означает ПРОДОЛЖИТЬ

L(номер)означает ПОСЛЕДНИЙ

Номер число гибких дисков или карт

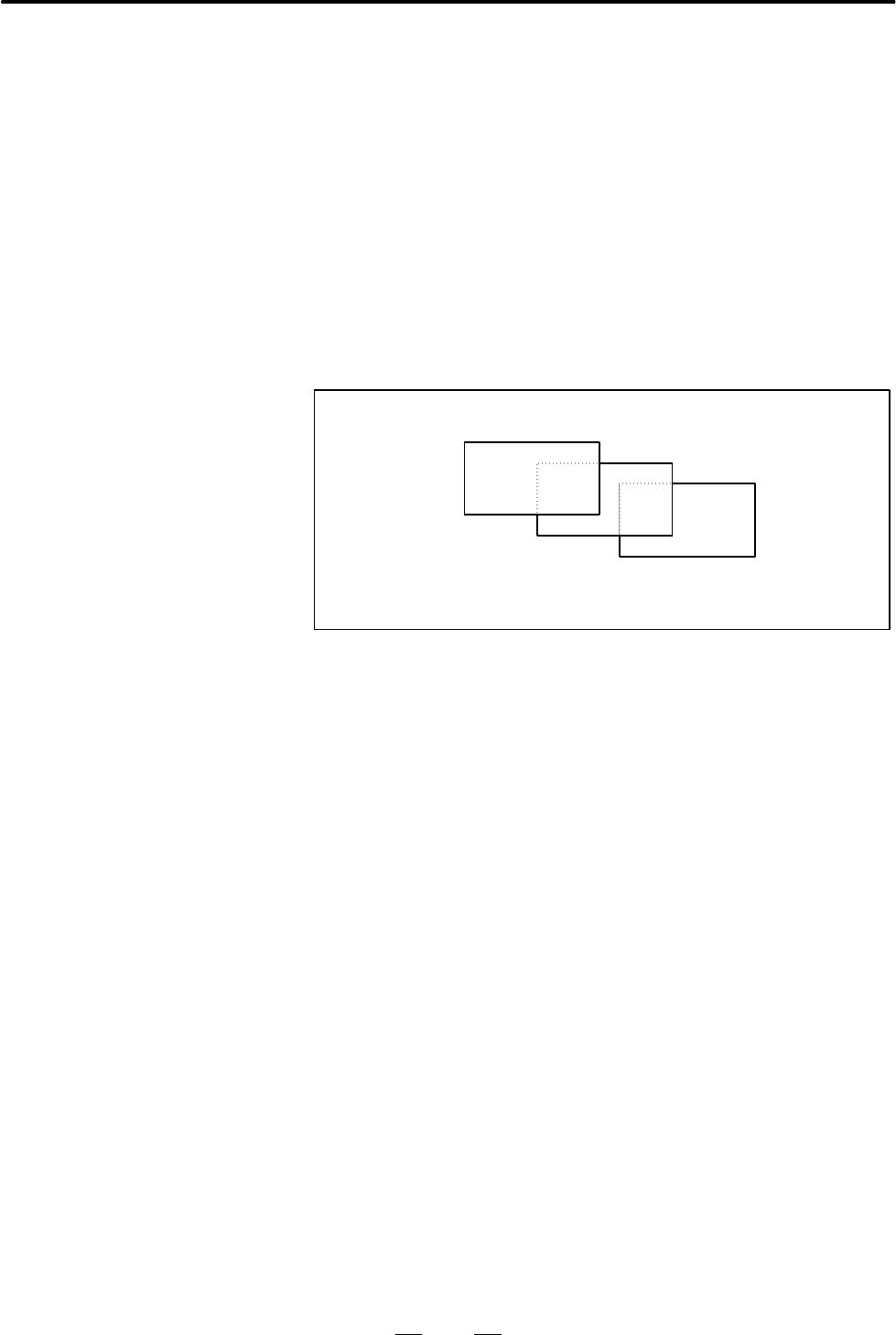

(Пример) Гибкий

диск или карта A

Гибкий диск

или карта В

Гибкий диск или карта С

Пояснения

D Экранные поля и их

значения

РАБОТА8. ВВОД/ВЫВОД ДАННЫХ

B--63844RU/02

548

Содержание заданного номера файла считывается в память

ЧПУ.

Чтение файлов

1 Нажмите переключатель EDIT на пульте оператора станка.

2 Нажмите функциональную клавишу

3 Нажмите крайнюю правую дисплейную клавишу

(клавиша перехода к следующему меню).

4 Нажмите дисплейную клавишу [FROPPY].

5 Нажмите дисплейную клавишу

[(OPRT)].

6 Нажмите дисплейную клавишу

[READ].

**** *** ***

11 : 55 : 04

READ

FILE NO. =

EDIT

O0001 N00000

(METER) VOL

DIRECTORY (FLOPPY)

NO. FILE NAME

CAN

F SET

EXEC

PROGRAM NO. =

O SET STOP

0001 PARAMETER

0002 O0001

0003 O0002

0004 O0010

0005 O0040

0006 O0050

0007 O0100

0008 O1000

0009 O9500

58.5

1.9

1.3

1.9

1.6

7 Введите номер файла.

8 Нажмите дисплейную клавишу

[F SET].

9 Чтобы изменить номер программы, введите номер програм-

мы, затем нажмите дисплейную клавишу [O SET].

10 Нажмите дисплейную клавишу

[EXEC]. Номер файла,

который высвечивается в нижнем левом углу экрана,

автоматически увеличивается на единицу.

11 Нажмите дисплейную клавишу

[CAN], чтобы вернуться к

экрану дисплейных клавиш, показанном на рис.

8.8.1.(a).

8.8.2

Считывание файлов

Порядок действий

РАБОТА

B--63844RU/02

8. ВВОД/ВЫВОД ДАННЫХ

549

Любая программа в памяти устройства ЧПУ может быть

выведена на гибкий диск как файл.

Вывод программ

1 Нажмите переключатель EDIT на пульте оператора станка.

2 Нажмите функциональную клавишу .

3 Нажмите крайнюю правую дисплейную клавишу

(клавиша перехода к следующему меню).

4 Нажмите дисплейную клавишу [FROPPY].

5 Нажмите дисплейную клавишу [(OPRT)].

6 Нажмите дисплейную клавишу [PUNCH].

EDIT

**** *** ***

11 : 55 : 26

PUNCH

FILE NO. =

O0002 N01000

(METER) VOL

DIRECTORY (FLOPPY)

NO. FILE NAME

CAN

F SET

EXEC

PROGRAM NO. =

O SET STOP

0001 PARAMETER

0002 O0001

0003 O0002

0004 O0010

0005 O0040

0006 O0050

0007 O0100

0008 O1000

0009 O9500

58.5

1.9

1.3

1.9

1.6

7 Введите номер программы. Чтобы записать все программы в

один файл, следует ввести -9999 в поленомера программы. В

этом случае регистрируется имя файла “

ALL.PROGRAM”

(”ВСЕ ПРОГРАММЫ”).

8 Нажмите дисплейную клавишу

[O SET].

9 Нажмите дисплейную клавишу [EXEC]. Программа или

программы, указанные в шаге

7, записываются после

последнего файла на гибком диске. Чтобы вывести

программу после удаления файлов, начинающихся с

существующего номера файла, введите номер файла, затем

нажмите дисплейную клавишу

[F SET], а после дисплейную

клавишу

[EXEC].

10 Нажмите клавишу [CAN], чтобы вернуться к экрану

дисплейных клавиш, показанному в окне рис.8.8.1(a).

8.8.3

Вывод программ

Порядок действий

РАБОТА8. ВВОД/ВЫВОД ДАННЫХ

B--63844RU/02

550

Файл с заданным номером можно удалить.

Удаление файлов

1 Нажмите переключатель EDIT на пульте оператора станка.

2 Нажмите функциональную клавишу

3 Нажмите крайнюю правую дисплейную клавишу

(клавиша перехода к следующему меню).

4 Нажмите дисплейную клавишу [FROPPY].

5 Нажмите дисплейную клавишу [(OPRT)].

6 Нажмите дисплейную клавишу[DELETE].

EDIT

**** *** ***

11 : 55 : 51

DELETE

FILE NO. =

O0001 N00000

(METER) VOL

DIRECTORY (FLOPPY)

NO. FILE NAME

CAN

F SET

EXEC

FNAME

NAME=

0001 PARAMETER

0002 O0001

0003 O0002

0004 O0010

0005 O0040

0006 O0050

0007 O0100

0008 O1000

0009 O9500

58.5

1.9

1.3

1.9

1.6

7 Задайте файл для удаления.

Приуказаниифайласномеромфайла, введите номер и

нажмите дисплейную клавишу

[F SET]. Чтобы задать имя

файла, введите имя и нажмите дисплейную клавишу

[F NAME].

8 Нажмите дисплейную клавишу

[EXEC].

Файл, заданный в поле номера файла, удаляется. Когда файл

удаляется, номера файлов после удаленного файла

уменьшаются на единицу.

9 Нажмите дисплейную клавишу

[CAN], чтобы вернуться к

экрану дисплейных клавиш, показанному на рис. 8.8.1 (a).

8.8.4

Удаление файлов

Порядок действий

РАБОТА

B--63844RU/02

8. ВВОД/ВЫВОД ДАННЫХ

551

Если нажать [F SET]или [O SET] без нажатия клавиши для ввода

номера файла и номера программы, место для номера файлаили

номера программы останется пустым. Если для номера файла

или номера программы ввести 0, на экране отобразится 1.

Для использования канала 0, установите номер устройства в

параметре (ном.102).

Установите номер устройства ввода/вывода в параметре (ном.

112) в случае использования канала. Установите его на (ном.

0122) в случае использования канала 2.

При вводе цифр в область ввода данных с FILE NO Ном.

ФАЙЛА) и PROGRAM NO (Ном. ПРОГРАММЫ) только

последние 4 цифры являются действительными.

Когда клавиша защиты данных на пульте оператора станка

установленав положение ON (ВКЛ), с гибкого дискапрограммы

не считываются. Вместо этого они сверяются с содержимым

памяти ЧПУ.

Номер

сигнала

тревоги

Содержание

Введен недействительный номер файла или номер

программы.

(Заданный номер программы не найден.)

При операции сверки найдено несоответствие между

загруженной в память программой и содержимым

гибкого диска.

Сигнал готовности массива данных (DR) для устройства

ввода/вывода выключен.(В устройстве ввода--вывода

произошла ошибка из--за дублирования файла или

ошибка из--за отсутствия файла в результате ввода

недействительного номера файла, номера программы

или имени файла).

Ограничения

D Ввод номеров файлов

и номеров программ с

помощью клавиш

D Устройства

ввода-вывода

D Значащие

цифры

D Сверка

СИГНАЛ ТРЕВОГИ

РАБОТА8. ВВОД/ВЫВОД ДАННЫХ

B--63844RU/02

552

Программы ЧПУ, сохраненные в памяти, могут быть

сгруппированы в соответствии с их именами, что позволяет,

таким образом, выводить программы ЧПУ группами. Вразделе

III-11.3.2 описывается, как отобразить список программ для

заданной группы.

Порядок вывода списка программ для заданной группы

1 Выведите экран списка программ для группы программ, как

описано в разделе III-11.3.2.

PROGRAM DIRECTORY (GROUP) O0001 N00010

EDIT

**** *** *** ***

16 : 52 : 13

PRGRM DIR (OPRT)

PROGRAM (NUM.) MEMORY (CHAR.)

USED: 60 3321

FREE: 2 429

O0020 (GEAR--1000 MAIN )

O0040 (GEAR--1000 SUB --1 )

O0200 (GEAR--1000 SUB --2 )

O2000 (GEAR--1000 SUB --3 )

2 Нажмите дисплейную клавишу [(OPRT)].

3 Нажмите крайнюю правую дисплейную клавишу

(клавиша перехода к следующему меню).

4 Нажмите дисплейную клавишу [PUNCH].

5 Нажмите дисплейную клавишу [AL-GRP].

Программы ЧПУ выводятся в группе, для которой

осуществляется поиск. Когда данные программы выводятся

на гибкий диск, они выводятся в файл, имеющий имя

GROUP.PROGRAM (ГРУППА.ПРОГРАММА).

8.9

ВЫВОД СПИСКА

ПРОГРАММ ДЛЯ

ЗАДАННОЙ ГРУППЫ

Порядок действий

BG---E D T O- --S R H G R OU P

PUNCH

READ

AL ---G R P STOP EXECCAN

РАБОТА

B--63844RU/02

8. ВВОД/ВЫВОД ДАННЫХ

553

Дляввода-выводаконкретного типаданных обычновыбирается

соответствующий экран. Например, экран параметров исполь-

зуется для ввода или вывода параметров из или на внешнее

устройство ввода-вывода, а экран программы используется для

ввода или вывода программы. Однако программы, параметры,

данные коррекции и макропеременные могут выводиться с

помощью одного окна - общего окна ввода-выводаданных (ALL

IO screen).

Рис.8.10 Общий экран ввода-вывода данных (ALL IO)

(когда канал 1 используется для ввода-вывода)

READ/PUNCH (PROGRAM) O1234 N12345

MDI

**** *** *** ***

12:34:56

READ PUNCH

I/O CHANNEL 1 TV CHECK OFF

DEVICE NUM. 0 PUNCH CODE ISO

BAUDRATE 4800 INPUT CODE ASCII

STOP BIT 2 FEED OUTPUT FEED

NULL INPUT (EIA) NO EOB OUTPUT (ISO) CR

TV CHECK (NOTES) ON

(0:EIA 1:ISO)>1_

8.10

ОБЩИЙ ЭКРАН

ВВОДА-ВЫВОДА

ДАННЫХ

РАБОТА8. ВВОД/ВЫВОД ДАННЫХ

B--63844RU/02

554

Параметры, относящиеся к вводу-выводу, могут

устанавливаться на общем экране ввода-вывода данных.

Параметры могут устанавливаться независимо от режима.

Установка параметров, относящихся к вводу-выводу

1 Нажмите функциональную клавишу .

2 Нажмите крайнюю правую дисплейную клавишу

(клавиша перехода к следующему меню).

3 Нажмите дисплейную клавишу

[ALL IO], чтобы отобразить

общий экран ввода-вывода данных.

ПРИМЕЧАНИЕ

1 Если программа или гибкий диск выбираются в режи--

ме EDIT, то отображается каталог программ или экран

гибкого диска.

2 При первом включении питания программа выбира--

ется по умолчанию.

READ/PUNCH (PROGRAM) O1234 N12345

MDI

**** *** *** ***

12:34:56

I/O CHANNEL 1 TV CHECK OFF

DEVICE NUM. 0 PUNCH CODE ISO

BAUDRATE 4800 INPUT CODE ASCII

STOP BIT 2 FEED OUTPUT FEED

NULL INPUT (EIA) NO EOB OUTPUT (ISO) CR

TV CHECK (NOTES) ON

(0:EIA 1:ISO)>1_

READ PUNCH

ПРИМЕЧАНИЕ

Счетчик скорости передачи данных в бодах, проверка

CD (232C), отчет о перезагрузке/сигнале тревоги,

контрольный двоичный разряд четности для

параметра ном.134, а также код связи, конечный код,

интерфейс, протокол связи и команда SAT для

параметра ном. 135 отображаются только тогда, когда

для ввода--вывода используется канал 3.

4 Выберитедисплейную клавишу, соответствующую нужному

типу данных (программа, параметр и т.д.).

5 Установите параметры, соответствующие типу использу-

емогоустройстваввода-вывода.(Параметры можно устанав-

ливать независимо от режима).

8.10.1

Установка парамет-

ров, относящихся к

вводу-выводу

Порядок действий

РАБОТА

B--63844RU/02

8. ВВОД/ВЫВОД ДАННЫХ

555

Программа может быть введена и выведена с помощью ALL IO

screen (общего окна ввода-вывода данных).

При вводе программы с использованием кассеты пользователь

должен указать введенныйфайл, содержащий программу(поиск

файла).

Поиск файла

1 Нажмите дисплейную клавишу [PRGRM] на общем экране

ввода-вывода данных, описанном в разделе III-8.10.1.

2 Выберите режим

EDIT. Отобразится каталог программ.

3 Нажмите дисплейную клавишу

[(OPRT)]. Экран и

дисплейные клавиши изменяются, как показано ниже.

⋅ Каталог программ отображается только в режиме EDIT. Во

всех других режимах отображается общее окно ввода-

вывода данных.

O0001 N00010

EDIT

**** *** *** ***

14:46:09

FSRH READ PUNCH (OPRT)

PROGRAM (NUM.) MEMORY (CHAR.)

USED : 6 0 3321

FREE : 2 429

O0010 O0001 O0003 O0002 O0555 O0999

O0062 O0004 O0005 O1111 O0969 O6666

O0021 O1234 O0588 O0020 O0040

DELETE

4 Введите адрес N.

5 Введите номер файла для поиска.

⋅ N0

Первый гибкий диск найден.

⋅ Один из с N1 по N9999

Указанный файл найден среди фалов, пронумерованных

от 1 до 9999.

⋅ N-9999

Используется файл, найденный непосредственно после

того файла, который использовался последним.

⋅ N-9998

8.10.2

Ввод и вывод

программ

Порядок действий

РАБОТА8. ВВОД/ВЫВОД ДАННЫХ

B--63844RU/02

556

Если указан -9998, следующий файл найден. Затем, каж-

дыйразпривыполненииоперацииввода-вывода файла,

N-9999 вставляется автоматически. Это означает, что

последующие файлы будут автоматически найдены один

за другим.

Данное состояние отменяется, если задать N0, N1 - N9999

или N-9999, или при перезагрузке.

6 Нажмите дисплейные клавиши

[F SRH] и [EXEC].

Заданный файл найден.

Когда файл уже существует на кассете, задание N0 или N1

приводит к одинаковому результату. Если N1 задается, когда на

кассете или на карте нет файла, выдается сигнал тревоги, так как

невозможно найти первый файл. При указании N0 заголовок

размещается в начале кассеты, независимо от наличия файлов

на кассете/карте. В данном случае сигнал тревоги не выдается.

N0 можно использовать, например, когда программа

записывается на новую кассету либо когда применяется ранее

использованная кассета, с которой были стерты все файлы.

Если во время поиска файла вырабатывается сигнал тревоги

(например, не удается выполнить поиск файла), ЧПУ выдает

сигнал тревоги не сразу. Однако сигнал тревоги P/S (ном. 086)

выдается, если впоследствии с данным файлом выполняется

операция ввода-вывода.

Вместо последовательного поиска файла с указанием

фактического номера файла каждый раз, пользователь может

задать номер первого файла, а затемнайти последующиефайлы,

задав N-9999. Если задано N-9999, время, которое требуется для

поиска файла, может быть сокращено.

EXECCAN

Пояснения

D Разница между N0 и

D Выдача сигнала

тревоги во время

поиска файла

D Поиск файла с

помощью N- 9999
