РАБОТА

B--63844RU/02

8. ВВОД/ВЫВОД ДАННЫХ

527

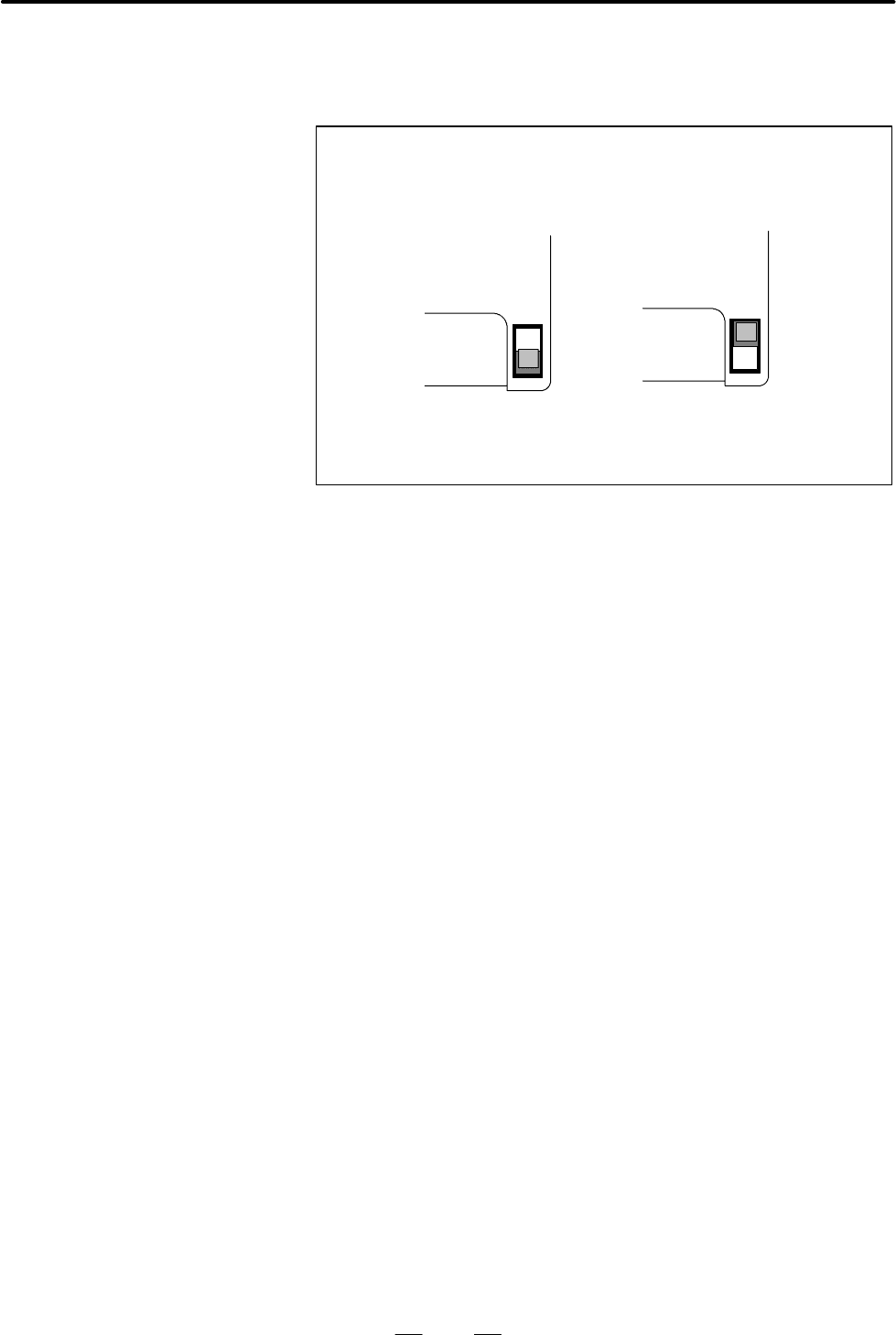

Гибкий диск имеет переключатель защиты от записи.

Установите переключатель в положение, при котором запись

разрешена. Затем начните операцию вывода.

(2) Запись разрешена

(возможны считывание,

запись и удаление)

Переключатель защиты от

записи на кассете

(1) Запись запрещена

(возможно только

считывание)

Рис.8.1Переключатель защиты

Данные, записанные на кассете или карте, могут впоследствии

считываться по соответствию между содержанием данных и

номерами файлов. Это соответствие невозможно проверить,

пока содержание данных и номера файлов не будут выведены в

ЧПУ и отображены на экране. Содержание данных можно

вывести на экран с помощью функции отображения каталога

гибкого диска

(смотрите раздел III-8.8).

Для отображения содержания, запишите номера файлов и их

содержание в графе примечаний, которая находится на

обратной стороне гибкого диска.

(Пример записи в графе примечаний)

Файл 1 Параметры ЧПУ

Файл 2 Данные о коррекции

Файл 3 Программа ЧУ O0100

⋅⋅

Файл (n-1) Программа ЧУ O0500

Файл n Программа ЧУ O0600

D Переключатель

защиты

D Графа примечаний

РАБОТА8. ВВОД/ВЫВОД ДАННЫХ

B--63844RU/02

528

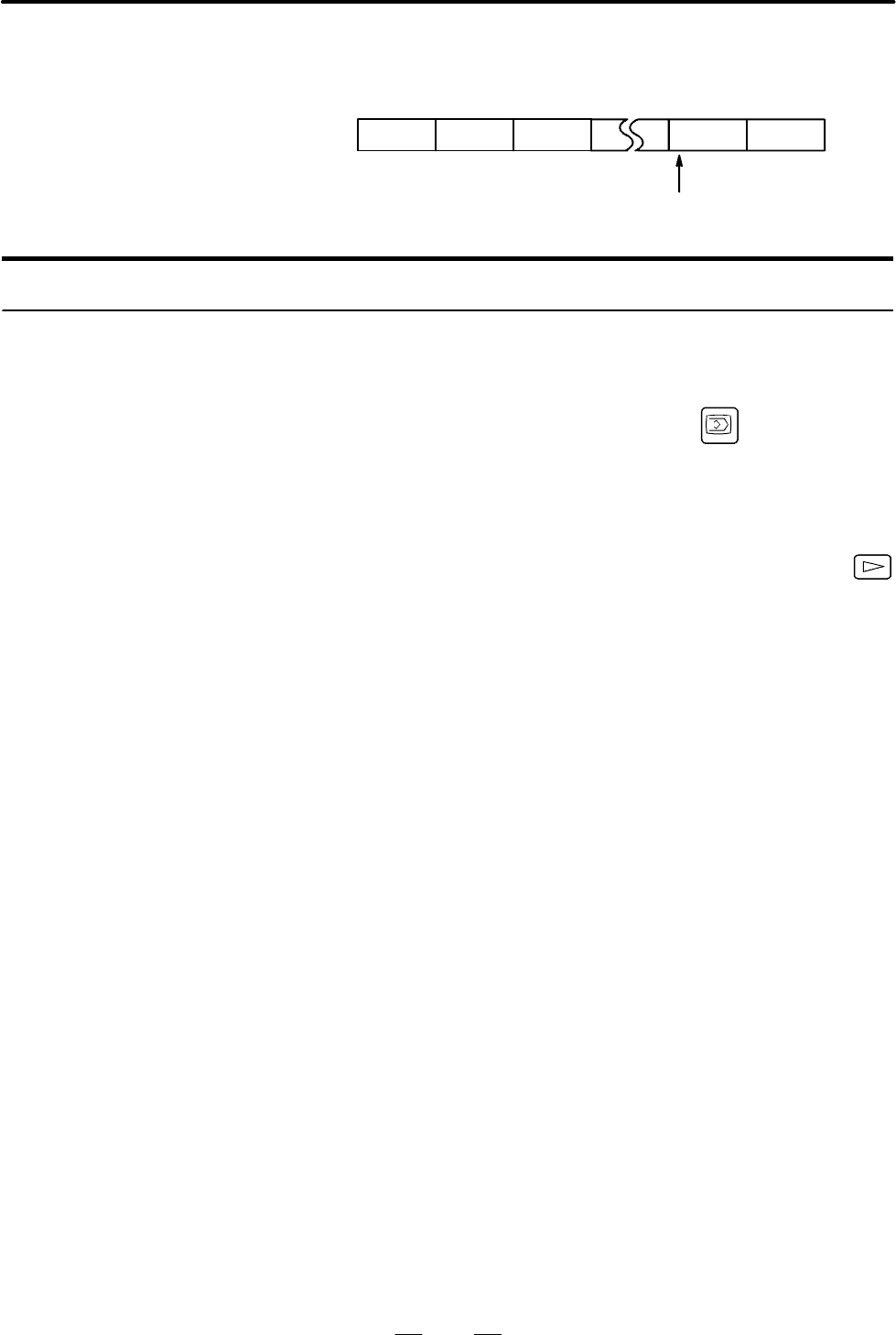

Когда программа вводится с гибкого диска, следует найти

файл, который будет введен первым.

Для этого выполните следующее:

Файл 1

Поиск файла n

Файл n ПустойФайл 2 Файл 3

Заголовки файлов

1 Нажмите переключатель EDIT или MEMORY на пульте

оператора станка.

2 Нажмите функциональную клавишу

, затем появится

экран отображения содержимого программы или экран

проверки программы.

3 Нажмите дисплейную клавишу

[(OPRT)].

4 Нажмите крайнюю правую дисплейную клавишу

(клавиша перехода к следующему меню).

5 Введите адрес N.

6 Введите номер файла для поиска.

⋅ N0

Поиск начала кассеты или карты.

⋅ Один из ном. с 1 по 9999

Один из файлов ном. Поиск указанного файла по номеру

от 1 по 9999.

⋅ N-9999

Осуществляется поиск файла, следующего за файлом,

который был выбран до него.

⋅ N-9998

Когда назначен N-9998, автоматически вставляется

N-9999 всякий раз, когда файл введен или выведен. Это

условие может быть сброшено

назначением N0,N1-9999, или N−9999 или сбросом.

7 Нажмите дисплейные клавиши

[F SRH] и [EXEC].

Производится поиск указанного файла.

Тот же результат достигается как путем последовательного

поиска файлов при указании номеров N1 - N9999, так и при

первоначальном поиске одного номера из N1 - N9999, азатем

используется метод поиска N-9999. Время поиска короче в

последнем случае.

8.2

ПОИСК ФАЙЛА

Порядок действий

Пояснение

D Поиск файла по

N-9999

РАБОТА

B--63844RU/02

8. ВВОД/ВЫВОД ДАННЫХ

529

Номер

сигнала

тревоги

Описание

Сигнал готовности устройства ввода--вывода (DR)

выключен.

Сигнал тревоги обнаруживается в ЧПУ не сразу, даже если

он возникает во время поиска заголовка (когда файл не

найден и т.п.).

Сигнал тревоги выдается, когда операция ввода--вывода

выполняется после этого. Этот сигнал также возникает,

когда для записи данных на пустой гибкий диск указано N1.

(В этом случае укажите ном.)

Сигнал тревоги

РАБОТА8. ВВОД/ВЫВОД ДАННЫХ

B--63844RU/02

530

Файлы, записанные на гибкий диск, могут быть удалены

поочередно, если требуется.

Удаление файлов

1 Вставьте гибкий диск в устройство ввода-вывода, так, чтобы

он был готов для записи.

2 Нажмите переключатель EDIT на пульте оператора станка.

3 Нажмите функциональную клавишу

, затем появится

экран отображения содержимого программы.

4 Нажмите дисплейную клавишу [(OPRT)]

5 Нажмите крайнюю правую дисплейную клавишу

(клавиша перехода к следующему меню).

6 Введите адрес N.

7 Введите номер файла (от 1 по 9999) для удаления.

8 Нажмите дисплейную клавишу

[DELETE] затем дисплейную

клавишу

[DELETE]. Файл, указанный в шаге 7, удален.

Когда файл удаляется, номера файлов после удаленного файла

уменьшаются на единицу. Предположим, что файл с номером k

удален. В этом случае файлы перенумеровываются следующим

образом:

До удаления После удаления

с 1 по (k>1) с 1 по (k>1)

k Удалено

с (k+1) по n с k по (n>1)

Установите переключатель защиты от записи в положение, при

котором запись разрешена, чтобы удалить файлы.

8.3

УДАЛЕНИЕ ФАЙЛА

Порядок действий

Пояснения

D Номер файла после

того, как файл удален.

D Переключатель

защиты

РАБОТА

B--63844RU/02

8. ВВОД/ВЫВОД ДАННЫХ

531

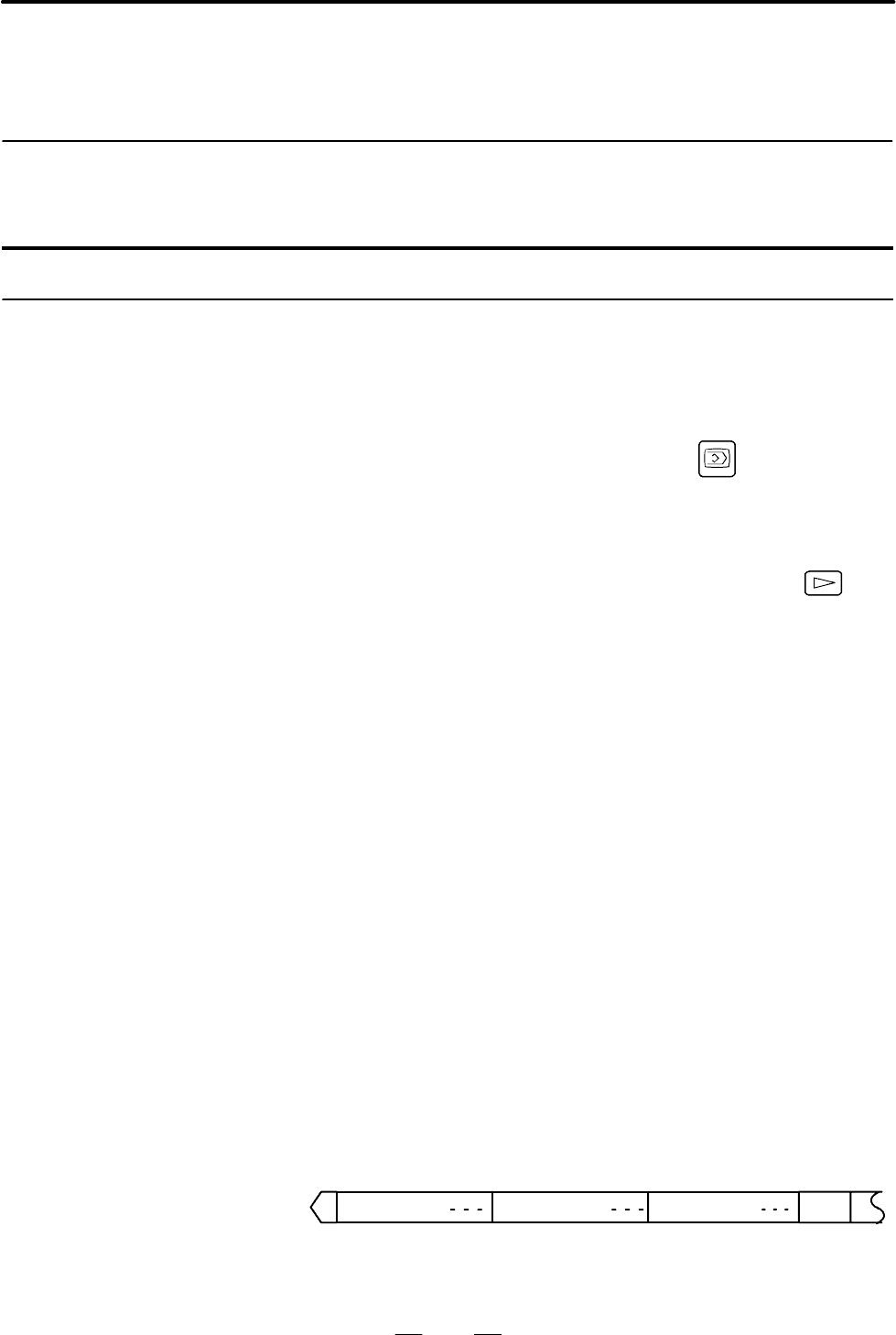

В данном разделе описывается, как загрузить программу в ЧПУ

сгибкогодискаилисперфолентыЧУ.

Ввод программы

1 Убедитесь, что устройство ввода готово для считывания.

2 Нажмите переключатель EDIT на пульте оператора станка.

3 При использовании гибкого диска ищите нужный файл,

следуя процедуре, описанной в разделе III-8.2.

4 Нажмите функциональную клавишу

, затем появится

экран отображения содержимого программы или экран

каталога программ.

5 Нажмите дисплейную клавишу

[(OPRT)].

6 Нажмите крайнюю правую дисплейную клавишу

(клавиша перехода к следующему меню).

7 После ввода адреса О, укажите номер программы, который

должен быть присвоен программе. Когда номер программы

здесь не указывается, присваивается номер, под которым

программа была сохранена на гибком диске или перфоленте

ЧУ.

8 Нажмите дисплейные клавиши

[READ] и [EXEC]

Программа вводится, и ей присваивается номер программы,

указанный в шаге 7.

Если ввод программы осуществляется в момент, когда клавиша

защиты данных на пульте оператора станка находится в

положении ON (ВКЛ), программа, загружаемая в память,

сверяется с содержимым на гибком диске или на перфоленте

ЧПУ.

Если в процессе сверки найдено несоответствие, сверка

прерывается и выдается сигнал тревоги P/S (ном. 079).

Если операция, описанная выше, выполняется, когда клавиша

защиты данных находится в положении OFF (ВЫКЛ), сверкане

выполняется, но программы регистрируются в памяти.

Когда на перфоленте записано несколько программ,

перфолента считывается до ER (или %).

O1111 M02; ER(%)O2222 M30; O3333 M02;

8.4

ВВОД/ВЫВОД

ПРОГРАММЫ

8.4.1

Ввод программы

Порядок действий

Пояснения

D Сверка

D Ввод нескольких

программ с

перфоленты ЧПУ

РАБОТА8. ВВОД/ВЫВОД ДАННЫХ

B--63844RU/02

532

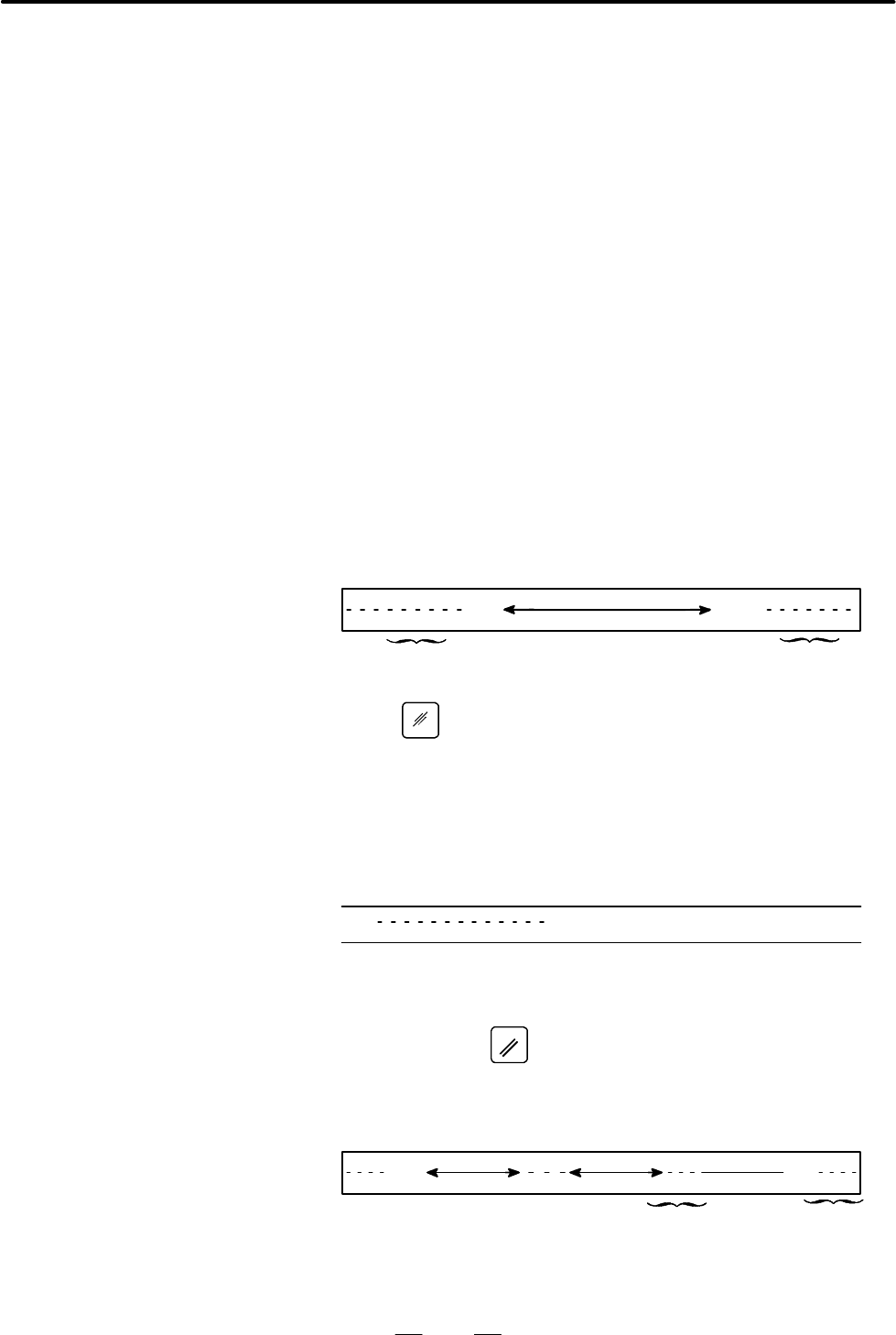

• Когда программа вводится без указания програм. номера.

⋅ Программе присваивается номер О - номер программы на

перфоленте ЧУ.

Если у программы нет номера О, ей присваивается номер N в

первом блоке.

⋅ Когда у программы нет ни номера О, ни номера N,

предыдущий номер программы увеличивается на единицу, и

программе присваивается результат.

⋅ Когда у программы нет номера О, но есть пятизначный номер

последовательности в начале программы, то последние четыре

цифры номера последовательности используются в качестве

номера программы. Если последние четыре цифры - это нули,

номер предыдущей зарегистрированной программы увеличи-

вается на единицу, и программе присваивается результат.

• Когда программа вводится с указанием номера программы

Номер О на перфоленте ЧУ пропускается, и программе

присваивается заданный номер. Когда за программой следуют

дополнительные программы, первой из дополнительных

программ присваивается номер программы. Номера

дополнительных программ вычисляются путем прибавления

единицы к номеру последней программы.

Способ операции регистрации такой же, как и при

приоритетной операции. Однако, даннаяоперациярегист-

рирует программу в области фонового редактирования. Так же,

как и при операции редактирования, в конце требуются

операции, описанные ниже, для того, чтобы зарегистрировать

программу в памяти приоритетных программ.

[(OPRT)] [BG-END]

Можно ввести программу, чтобы добавить ее в конец

зарегистрированной программы.

Зарегистр.пр--ма Введенная пр--ма Пр--ма после ввода

f1234 ; f5678 ; f1234 ;

jjjjjjj ; fffffff ; jjjjjjj ;

jjjjj ; fffff ; jjjjj ;

jjjj ; ffff ; jjjj ;

jjj ; fff ; jjj ;

%%%

f5678 ;

fffffff ;

fffff ;

ffff ;

fff ;

В примере, приведенном выше, все строки программы O5678

добавляются в конец программы O1234. Вэтомслучае, номер

программы O5678 не регистрируется. Когда введенную

программу нужно добавить к зарегистрированной программе,

нажмите дисплейную клавишу [READ], не задавая номер

программы, как описано в шаге 8. Затем нажмите дисплейные

клавиши [CHAIN] и [EXEC].

D Номера программы на

перфоленте ЧУ

D Регистрация

программы в фоновом

режиме

D Ввод дополнительной

программы

РАБОТА

B--63844RU/02

8. ВВОД/ВЫВОД ДАННЫХ

533

S При вводе целой программы добавляются все строки

программы, кромеееномераО.

S При отмене режима дополнительного ввода следует нажать

клавишу перезагрузки или дисплейную клавишу [CAN] или

[STOP].

S При нажатии дисплейной клавиши [CHAIN] курсор устанав-

ливается в конец зарегистрированной программы. Сразу

после ввода программы курсор устанавливается в начало

новой программы.

S Дополнительный ввод возможен только, когда программа уже

была зарегистрирована.

При попытке зарегистрировать программу с номером, совпада-

ющим с номером ранее зарегистрированной программы, возни-

кает сигнал тревоги P/S 073, и программу нельзя зарегистри-

ровать.

Номер

сигнала

тревоги

Описание

Объем памяти недостаточен для сохранения введенных

программ.

Сделана попытка сохранения программы с номером уже

существующей программы.

При операции проверки обнаружено несоответствие

между программой, загруженной в память, и

содержимым программы на гибком диске или

перфоленте ЧУ.

D Указание номера

программы, совпада-

ющего с номером

существующей

программы

Сигнал тревоги

РАБОТА8. ВВОД/ВЫВОД ДАННЫХ

B--63844RU/02

534

Программа, сохраненная в памяти устройства ЧПУ, выводится

на гибкий диск или на перфоленту ЧУ.

Вывод программы

1 Убедитесь, что устройство вывода готово для вывода.

2 Для вывода на перфоленту ЧУ задайте с помощью параметра

систему кодов вывода данных на перфоленту (ISO или EIA).

3 Нажмите переключатель EDIT на пульте оператора станка.

4 Нажмите функциональную клавишу

, затем появится

экран отображения содержимого программы или экран

каталога программ.

5 Нажмите дисплейную клавишу

[(OPRT)].

6 Нажмите крайнюю правую дисплейную клавишу

(клавиша перехода к следующему меню).

7 Введите адрес О.

8 Введите номер программы. Если введен номер 9999, выво-

дятся все программы, сохраненные в памяти. Для вывода

нескольких программ одновременно, введите диапазон

следующим образом:

O∆∆∆∆,OVVVV

Выводятся программы с ном. ∆∆∆∆ по ном. VVVV.

Когда бит 4(SOR)параметра ном.3107установлен на 1,

экран библиотеки программ отображает номера программ в

возрастающем порядке.

9 Нажмите дисплейные клавиши

[PUNCH] и [EXEC]

Выводятся заданная программа или программы.

Когда вывод программы производится на гибкий диск,

программа выводится как новый файл после файлов, уже

существующих на гибком диске. Новые файлы следует

переписывать с начала, сделав старые файлы

недействительными, и, применяя вышеуказанную операцию

вывода после поиска заголовка N0.

Когда сигнал тревоги P/S (ном.86)возникает во время вывода

программы, содержимое гибкого диска остается таким же,

каким оно было до вывода.

Когда вывод программы осуществляется после поиска

заголовков N1 - N9999, новый файл выводится в указанное n-е

положение. В этом случае файлы с 1 по n-1 действительны, а

файлы после предшествующего n-го файла удаляются. Если

сигнал тревоги возникает во время вывода, восстанавливаются

только файлы с 1 по n-1.

8.4.2

Вывод программы

Порядок действий

Пояснения

(Вывод данных на

гибкий диск)

D Размещение

выводимых файлов

D Сигнал тревоги во

время вывода

программы

D Вывод программы

после поиска

заголовка файла

РАБОТА

B--63844RU/02

8. ВВОД/ВЫВОД ДАННЫХ

535

Чтобы эффективно использовать память кассеты или карты,

выводите программу, установив параметр NFD (ном. 0101#7,

ном. 0111#7 или 0121#7) на 1. При установке данного параметра

данные о подаче не выводятся, что позволяет эффективно

использовать память.

Поиск заголовка по номеру файла необходим, когда файл,

выведенный из ЧПУ на гибкий диск, снова вводится в память

ЧПУ или сравнивается с содержимым памяти ЧПУ. Таким

образом, сразу после того, как файл выведен из ЧПУ на гибкий

диск, запишите номер файла в графе примечаний.

Операция вывода данных на перфоленту может выполняться

таким же способом, как в приоритетном режиме. При исполь-

зовании только данной функции можно вывести на перфоленту

программу, выбранную для приоритетной операции.

<O> (ном. программы)

[PUNCH] [EXEC]: Выводит на

перфоленту заданную программу.

<O> H-9999I

[PUNCH] [EXEC]: Выводит на перфоленту все

программы.

Программа выводится на бумажную ленту в следующем

формате:

(%)

Программа

Подача --3фута Подача --3фута

(%)

Если трехфутовая подача - это слишком много, нажмите

клавишу

во время вывода данных о подаче на

перфоленту, чтобы отменить следующий вывод данных о

подачи на перфоленту.

Код пробела для проверки TV автоматически выводится на

перфоленту.

Когда программа выводится на перфоленту в коде ISO, два кода

CR выводятся на перфоленту после кода LF.

LF CR CR

При установке NCR (бит 3 параметра ном. 0100), коды CR могут

опускаться, икаждыйкодLF будет появляться без CR.

Нажмите клавишу

, чтобы остановить операцию вывода

данных на перфоленту.

Все программы выводятся на бумажную ленту в следующем

формате:

Программа Программа Программа

Подача --1фут

Подача --3фута

(%)

Последовательность выводимых на перфоленту программ не

определена.

D Эффективное

использование памяти

D Запись в графе

примечаний

D Вывод программ на

перфоленту в

фоновом режиме

Пояснения (Вывод на

перфоленту ЧУ)

D Формат

D Проверка TV

D Код ISO

D Остановка операции

вывода данных на

перфоленту

D Выведение всех

программ на

перфоленту

РАБОТА8. ВВОД/ВЫВОД ДАННЫХ

B--63844RU/02

536

Данные коррекции загружаются в память ЧПУ с гибкого диска

или перфоленты ЧУ. Формат ввода такой же, как и для вывода

значения коррекции. См. III- 8.5.2.

Когда загружается значение коррекции с номером коррекции,

совпадающим с номером коррекции, уже зарегистрированным

впамяти, загружаемые данные коррекции заменяют

имеющиеся данные.

Ввод данных коррекции

1 Убедитесь, что устройство ввода готово для считывания.

2 Нажмите переключатель EDIT на пульте оператора станка.

3 При использовании гибкого диска ищите нужный файл,

следуя порядку выполнения, описанному в разделе III-8.2.

4 Нажмите функциональную клавишу

, затем появляется

экран коррекции на инструмент.

5 Нажмите дисплейную клавишу [(OPRT)].

6 Нажмите крайнюю правую дисплейную клавишу

(клавиша перехода к следующему меню).

7 Нажмите дисплейные клавиши

[READ]и [EXEC].

8 По завершении операции ввода введенные данные

коррекции отобразятся на экране.

8.5

ВВОД И ВЫВОД

ДАННЫХ КОРРЕКЦИИ

8.5.1

Ввод данных

коррекции

Порядок действий
