РАБОТА
B--63844RU/02
8. ВВОД/ВЫВОД ДАННЫХ
567
Ввод файла
1 Нажмите крайнюю правую дисплейную клавишу
(клавишу вызова следующего меню) на общемэкране ввода/
вывода данных, описанном в разделе III-8.10.1.
2 Нажмите дисплейную клавишу
[FROPPY].
3 Выберите режим EDIT. Отобразится экран гибкого диска.
4 Нажмите дисплейную клавишу
[(OPRT)]. Экран и дисплей-
ные клавиши изменяются, как показано ниже.
Окно гибкого диска отображается только в режиме EDIT. Во
всех других режимах отображаетсяобщее окно ввода-вывода
данных.
READ/PUNCH (FLOPPY) O1234 N12345
MDI
**** *** *** ***
12:34:56
F SRH READ PUNCH
>
DELETE
5 Нажмите дисплейную клавишу [READ].
6 Введите номер файла или программы для ввода.
⋅ Установканомерафайла. Введите номер нужного файла,
затем нажмите дисплейную клавишу
[F SET].
⋅ Установканомерапрограммы. Введите номер нужной
программы, затем нажмите дисплейную клавишу
[O SET].
7 Нажмите дисплейную клавишу
[EXEC].
Заданный файл или программа считывается, аиндикатор
“INPUT” (”ВВОД”) мигает в нижнем правом углу экрана.
По завершении ввода индикатор “NPUT” (”ВВОД”) исче-
зает с экрана.
Порядок действий
EXECCANF SET O SET STOP
РАБОТА8. ВВОД/ВЫВОД ДАННЫХ
B--63844RU/02
568
Вывод файла
1 Нажмите крайнюю правую дисплейную клавишу
(клавишу вызова следующего меню) на общем экране
ввода/вывода данных, описанном в разделе III-8.10.1.
2 Нажмите дисплейную клавишу
[FROPPY].
3 Выберите режим EDIT. Отобразится экран гибкого диска.
4 Нажмите дисплейную клавишу
[(OPRT)]. Экран и
дисплейные клавиши изменяются, как показано ниже.
Окно гибкого диска отображается только в режиме EDIT. Во
всех других режимах отображаетсяобщее окно ввода-вывода
данных.
READ/PUNCH (FLOPPY) O1234 N12345
MDI
**** *** *** ***
12:34:56
F SRH READ PUNCH
>
DELETE
5 Нажмите дисплейную клавишу [PUNCH].
6 Введите номер программы, которая должна быть выведена,
вместе с нужным номером выводимого файла.
⋅ Установканомерафайла. Введите номер нужного файла,
затем нажмите дисплейную клавишу
[F SET].
⋅ Установканомерапрограммы. Введите номер нужной
программы, затем нажмите дисплейную клавишу
[O SET].
7 Нажмите дисплейную клавишу
[EXEC].
Заданная программа выводится, аиндикатор“OUTPUT”
(”ВЫВОД ”) мигаетвнижнемправомуглуэкрана. По
завершении вывода индикатор “OUTPUT” (”ВЫВОД”)
исчезает с экрана. Если номер файла не задан, то программа
записывается в конце файлов, которые были зарегистри-
рованы на данный момент.
Порядок действий
EXECCANF SET O SET STOP
РАБОТА
B--63844RU/02
8. ВВОД/ВЫВОД ДАННЫХ
569
Удаление файлов
1 Нажмите крайнюю правую дисплейную клавишу
(клавишу вызова следующего меню) на общемэкране ввода/
вывода данных, описанном в разделе III-8.10.1.
2 Нажмите дисплейную клавишу
[FROPPY].
3 Выберите режим EDIT. Отобразится экран гибкого диска.
4 Нажмите дисплейную клавишу
[(OPRT)]. Экран и дисплей-
ные клавиши изменяются, как показано ниже.
Окно гибкого диска отображается только в режиме EDIT. Во
всех других режимах отображаетсяобщее окно ввода-вывода
данных.
READ/PUNCH (FLOPPY) O1234 N12345
MDI
**** *** *** ***
12:34:56
F SRH READ PUNCH
>
DELETE
5 Нажмите дисплейную клавишу [DELETE].
6 Введите номер нужного файла, затем нажмите дисплейную
клавишу
[F SET].
7 Нажмите дисплейную клавишу
[EXEC]. Заданный файл
удаляется. После того как файл был удален, последующие
файлы сдвигаются вверх.
Порядок действий
EXECCANFSET
РАБОТА8. ВВОД/ВЫВОД ДАННЫХ
B--63844RU/02
570

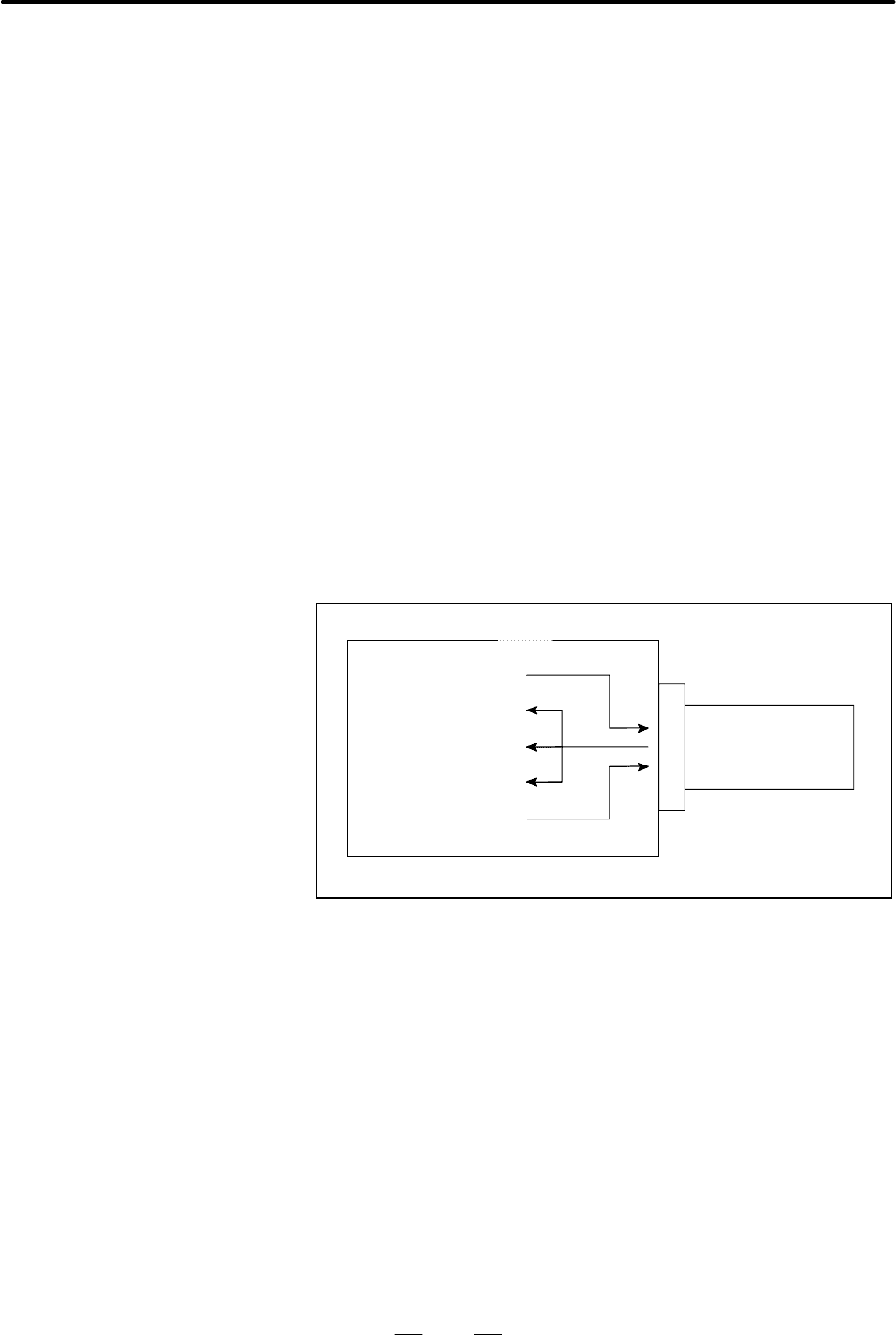

С помощью установки канала ввода/вывода 4(параметр ном.
0020), возможно ссылаться на файлы на карте памяти,
введенные в интерфейс карты памяти, находящийся слева от
экрана. Различные типы данных на карте памяти могут также
быть введены и выведены в текстовом формате, например,
частичные программы, параметры, данные коррекции.
Ниже перечислены главные функции.
⋅ Отображение каталога сохраненных файлов
Файлы, хранящиеся на карте памяти, могут быть отображены
на экране каталога.
⋅ Поиск файла
Когдапроизводитсяпоискфайланакартепамяти, то он, если
найден, отображается на экране каталогам.
⋅ Считывание файла
Файлы в текстовом формате могут быть считаны с карты
памяти.
⋅ Запись файла
Данные, например, частичные программ, могут храниться на
карте памяти в текстовом формате.
⋅ Удаление файлов
Файл на карте памяти может быть выбран и удален.
ЧПУ
Считывание файла
Отображение каталога
Отображение каталога
Поиск файла
Удаление файлов
Плата памяти
8.11
ВВОД/ВЫВОД С
ПОМОЩЬЮ ПЛАТЫ
ПАМяТИ
РАБОТА
B--63844RU/02
8. ВВОД/ВЫВОД ДАННЫХ
571
Отображение каталога сохраненных файлов
1 Нажмите переключатель EDIT на пульте оператора станка.
2 Нажмите функциональную клавишу
.
3 Нажмите крайнюю правую дисплейную клавишу
(клавиша перехода к следующему меню).
4 Нажмите дисплейную клавишу
[CARD]. Отображается
экран, изображенный ниже. Можно прокрутить экранное
изображение с помощью клавиш перелистывания страниц
и .
PROG (OPRT)DIR +
DIRECTORY (M --CARD)
No. FILE NAME SIZE DATE
O0034 N00045
0001 O1000 123456 96/07/10
0002 O1001 118458 96/07/30
0003 O0002 113250 96/07/30
0004 O2000 173456 96/07/31
0005 O2001 113444 96/07/31
0006 O3001 118483 96/08/02
0007 O3300 111406 96/08/05
0008 O3400 112420 96/07/31
0009 O3500 117460 96/07/31
~ ~
5 Комментарии, относящиеся к каждому файлу, можно
отобразить нажатием на дисплейную клавишу
[DIR+].
PROG (OPRT)DIR +
DIRECTORY (M --CARD)
No. FILE NAME COMMENT
O0034 N00045
0001 O1000 (COMMENT )
0002 O1001 (SUB PROGRAM )
0003 O0002 (12345678 )
0004 O2000 ( )
0005 O2001 ( )
0006 O3001 (SKIP--K )
0007 O3300 (HI--SPEED )
0008 O3400 ( )
0009 O3500 (TEST PROGRAM)
~ ~
6 При многократном нажатии дисплейной клавиши [DIR+]
экран переключается между отображением комментариев и
отображениемразмеров идат. Отображаетсялюбой коммен-
тарий, приведенный после номера О в файле. На экране
может быть отображено до 18 символов.
Порядок действий
РАБОТА8. ВВОД/ВЫВОД ДАННЫХ
B--63844RU/02
572
Поиск файла
1 Нажмите переключатель EDIT на пульте оператора станка.
2 Нажмите функциональную клавишу
.
3 Нажмите крайнюю правую дисплейную клавишу
(клавиша перехода к следующему меню).
4 Нажмите дисплейную клавишу
[CARD]. Отображается
экран, изображенный ниже.
PROG (OPRT)DIR +
DIRECTORY (M --CARD)
No. FILE NAME SIZE DATE
O0034 N00045
0001 O1000 123456 96/07/10
0002 O1001 118458 96/07/30
0003 O0002 113250 96/07/30
0004 O2000 173456 96/07/31
0005 O2001 113444 96/07/31
0006 O3001 118483 96/08/02
0007 O3300 111406 96/08/05
0008 O3400 112420 96/07/31
0009 O3500 117460 96/07/31
~ ~
5 Нажмите дисплейную клавишу [(OPRT)].
6 Укажите номер нужного файла с помощью дисплейной
клавиши [F SRH]. Затем, начните поиск, нажав дисплейную
клавишу
[EXEC]. Найденный файл отображается вверху
экрана каталога.
При выполнении поиска файла номер 19.
DIRECTORY (M --CARD)
No. FILE NAME COMMENT
O0034 N00045
0019 O1000 (MAIN PROGRAM)
0020 O1010 (SUBPROGRAM --1)
0021 O1020 (COMMENT )
0022 O1030 (COMMENT )
~ ~
Порядок действий
DELETEPUNCHFSRH FREAD NREAD
РАБОТА
B--63844RU/02
8. ВВОД/ВЫВОД ДАННЫХ
573
Считывание файла
1 Нажмите переключатель EDIT на пульте оператора станка.
2 Нажмите функциональную клавишу PROG.
3 Нажмите крайнюю правую дисплейную клавишу (клавиша
перехода к следующему меню).
4 Нажмите дисплейную клавишу
[CARD]. Отображается
экран, изображенный ниже.
PROG (OPRT)DIR +
DIRECTORY (M --CARD)
No. FILE NAME SIZE DATE
O0034 N00045
0001 O1000 123456 96/07/10
0002 O1001 118458 96/07/30
0003 O0002 113250 96/07/30
0004 O2000 173456 96/07/31
0005 O2001 113444 96/07/31
0006 O3001 118483 96/08/02
0007 O3300 111406 96/08/05
0008 O3400 112420 96/07/31
0009 O3500 117460 96/07/31
~ ~
5 Нажмите дисплейную клавишу [(OPRT)].
6 Чтобы задать номер файла, нажмите дисплейную клавишу
[F READ]. Отображается экран, изображенный ниже.
F NAME EXECSTOPO SET CAN
DIRECTORY (M --CARD)
No. FILE NAME COMMENT
O0001 N00010
0019 O1000 (MAIN PROGRAM)
0020 O1010 (SUBPROGRAM --1)
0021 O1030 (COMMENT )
~ ~
READ
FILE NAME=20 PROGRAM No.=120
>
EDIT 15:40:21
*** **** *** ****
7 Введите с помощью панели ручного ввода данных номер
файла 20, затем установите номер файла, нажав дисплейную
клавишу
[F SET]. Затем, введите номер программы 120, а
далее установите номер программы, нажав клавишу
[O SET].
Затем, нажмите дисплейную клавишу
[EXEC].
⋅ Номер файла 20 регистрируется в ЧПУ в виде O0120.
⋅ Установите номер программы, чтобы зарегистрировать
считанный файл с отдельным номером О. Если номер
программы не установлен, то в колонке имени файла
регистрируется номер О.
Порядок действий
DELETEPUNCHFSRH FREAD NREAD
РАБОТА8. ВВОД/ВЫВОД ДАННЫХ
B--63844RU/02
574
8 Чтобы задать файл с именем файла, нажмите дисплейную
клавишу
[N READ], упомянутую в шаге 6. Отображается
экран, изображенный ниже.
F NAME EXECSTOPO SET CAN
DIRECTORY (M --CARD)
No. FILE NAME COMMENT
O0001 N00010
0012 O0050 (MAIN PROGRAM)
0013 TESTPRO (SUB PROGRAM --1)
0014 O0060 (MACRO PROGRAM)
~ ~
READ FILE NAME =TESTPRO
PROGRAM No. =1230
>
EDIT 15:40:21
*** **** *** ****
9 Чтобы зарегистрировать имя файла TESTPRO как O1230, с
помощью панели ввода данных введите имя файла
TESTPRO, а затем установите имя файла, нажавдисплейную
клавишу
[F NAME]. Затем, введите номер программы 1230, а
далее установите номер программы, нажав дисплейную
клавишу [O SET]. Затем, нажмите дисплейную клавишу
[EXEC].
РАБОТА
B--63844RU/02
8. ВВОД/ВЫВОД ДАННЫХ
575
Запись файла
1 Нажмите переключатель EDIT на пульте оператора станка.
2 Нажмите функциональную клавишу
.
3 Нажмите крайнюю правую дисплейную клавишу
(клавиша перехода к следующему меню).
4 Нажмите дисплейную клавишу
[CARD]. Отображается
экран, изображенный ниже.
PROG (OPRT)DIR +
DIRECTORY (M --CARD)
No. FILE NAME SIZE DATE
O0034 N00045
0001 O1000 123456 96/07/10
0002 O1001 118458 96/07/30
0003 O0002 113250 96/07/30
0004 O2000 173456 96/07/31
0005 O2001 113444 96/07/31
0006 O3001 118483 96/08/02
0007 O3300 111406 96/08/05
0008 O3400 112420 96/07/31
0009 O3500 117460 96/07/31
~ ~
5 Нажмите дисплейную клавишу [(OPRT)].
6 Нажмите дисплейную клавишу
[PUNCH].
7 Введите с помощью панели ручного ввода данных желаемый
номер O, а затем установите номер программы с помощью
дисплейной клавиши
[O SE T]. Если клавиша [EXEC] нажи-
мается, например, послевыполнения установки, описанной
ниже, то файл записывается под номером программы O1230.
F NAME EXECSTOPO SET CAN
EDIT
*** **** *** ****
15:40:21
PUNCH FILE NAME =
PROGRAM No. =1230
>
~ ~
8 Введите с помощью панели ручного ввода данных нужное
имя файла таким же способом, как и при установке номера
О, а затем установите имя файла с помощью дисплейной
клавиши
[F SET]. Если клавиша [EXEC] нажимается, напр.,
после выполнения установки, описанной ниже, то файл
записывается под номером программы O1230 ипод
файловым именем ABCD12.
F NAME EXECSTOPO SET CAN
EDIT
*** **** *** ****
15:40:21
PUNCH FILE NAME =ABCD12
PROGRAM No. =1230
>
~ ~
Порядок действий
DELETEPUNCHFSRH FREAD NREAD
РАБОТА8. ВВОД/ВЫВОД ДАННЫХ
B--63844RU/02
576
Когдаимяфайласовпадаетсименем, уже зарегистрированным
в карте памяти, появляется запрос на подтверждение
“OVERWRITE?” (”ПЕРЕПИСАТЬ?”).
Чтобы записать все программы, установите номер программы =
-9999. Если в данном случае имя файла не указывается, то для
регистрации используется имя файла PROGRAM.ALL.
Для установки имени файла существуют следующие
ограничения:
<Установка имени
файла>
×××××××× . VVV
↑↑
Не длиннее 8
символов
Расширение не
длиннее 3
символов
Пояснения
D Регистрация уже
существующего имени
файла
D Запись всех программ
D Ограничения для
имени файла
