РАБОТА

B--63844RU/02

9. РЕДАКТИРОВАНИЕ ПРОГРАММ

587

Порядок вставки слова

1 Поиск или сканирование слова непосредственно перед

словом, которое нужно вставить.

2 Введите адрес, который нужно вставить.

3 Введите данные.

4 Нажмите клавишу

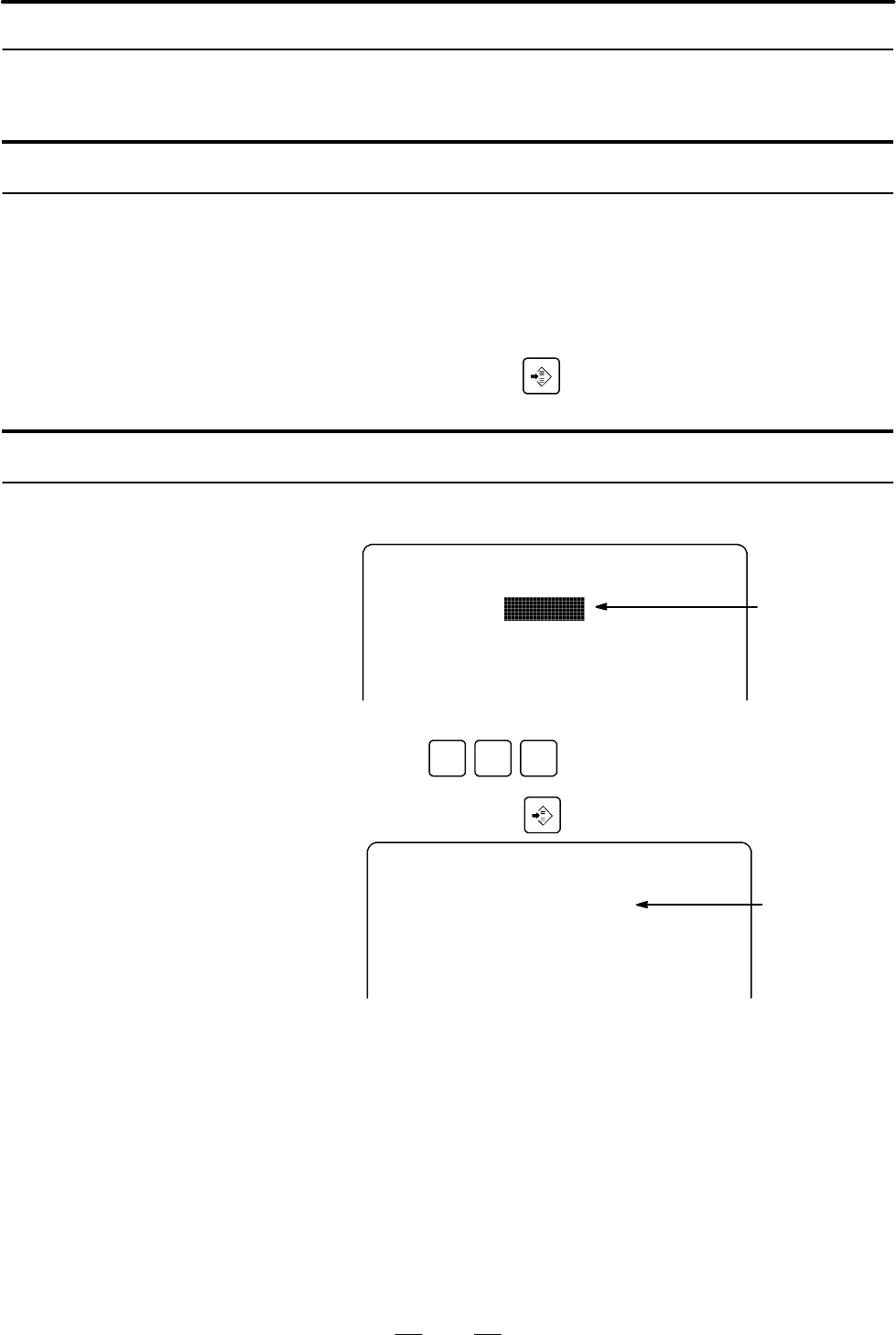

Пример вставки T15

1 Поиск или сканирование Z1250.

Идет поиск/

сканирование

Z1250.0.

Program

O0050 N01234

O0050 ;

N01234 X100.0

S12 ;

N56789 M03 ;

M02 ;

Z1250.0 ;

2 Введите

3 Нажмите клавишу

Вставка T15

выполнена.

Program

O0050 N01234

O0050 ;

N01234 X100.0 Z1250.0 T15 ;

S12 ;

N56789 M03 ;

M02 ;

9.1.3

Вставка слова

Порядок выполнения

РАБОТА9. РЕДАКТИРОВАНИЕ ПРОГРАММ

B--63844RU/02

588

Порядок изменения слова

1 Поиск или сканирование слова, которое нужно изменить.

2 Введите адрес, который нужно вставить.

3 Введите данные.

4 Нажмите клавишу

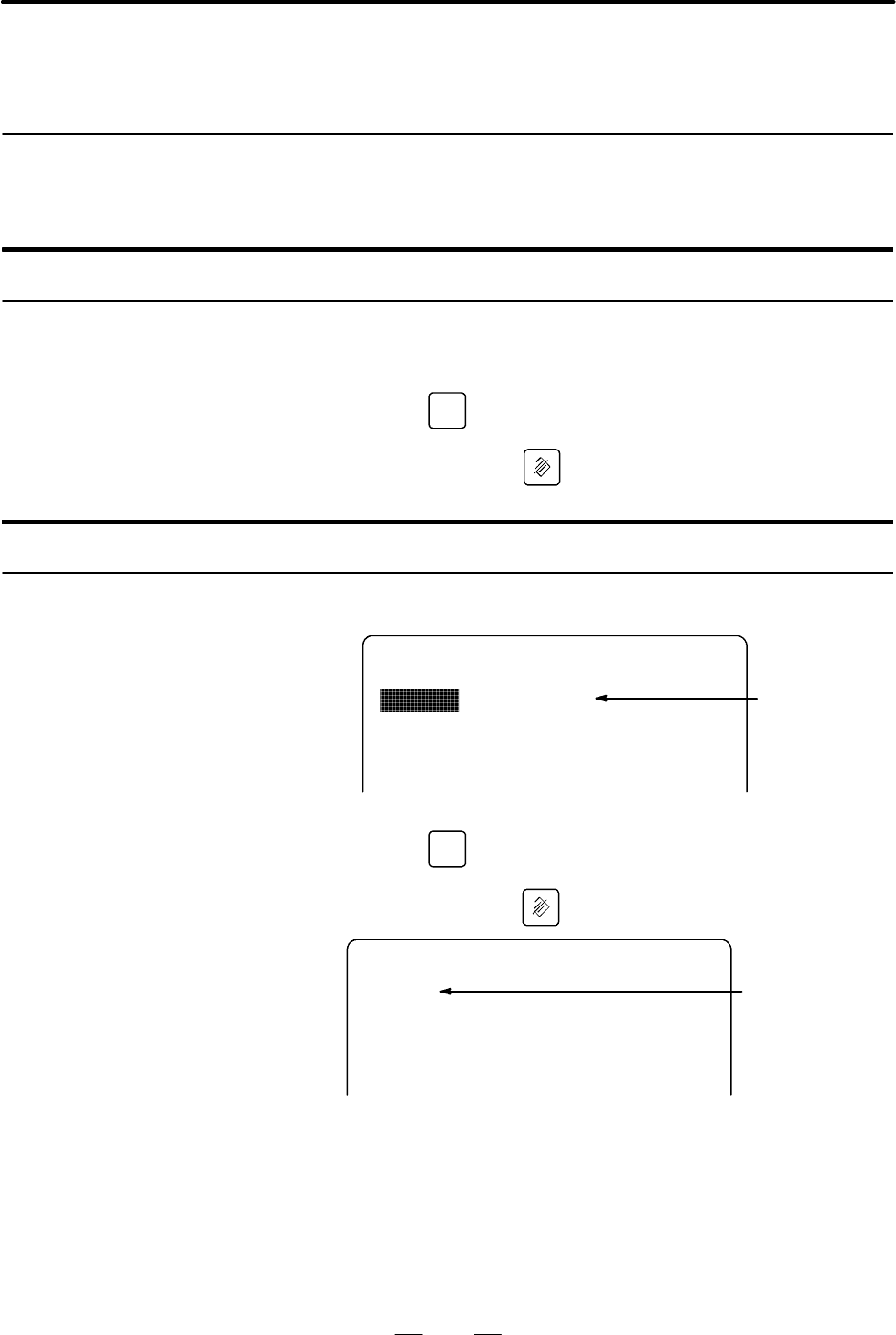

Пример изменения T15 на M15

1 Поиск или сканирование T15.

Идет поиск /

сканирование

T15.

Program

O0050 N01234

O0050 ;

N01234 X100.0 Z1250.0

S12 ;

N56789 M03 ;

M02 ;

T15 ;

2 Введите

3 Нажмите клавишу

T15 изменяется

на M15.

Program

O0050 N01234

O0050 ;

N1234 X100.0 Z1250.0 M15 ;

S12 ;

N5678 M03 ;

M02 ;

9.1.4

Изменение слова

Порядок выполнения

РАБОТА

B--63844RU/02

9. РЕДАКТИРОВАНИЕ ПРОГРАММ

589

Порядок

даления слова

1 Поиск или сканирование слова, которое нужно удалить.

2 Нажмите клавишу

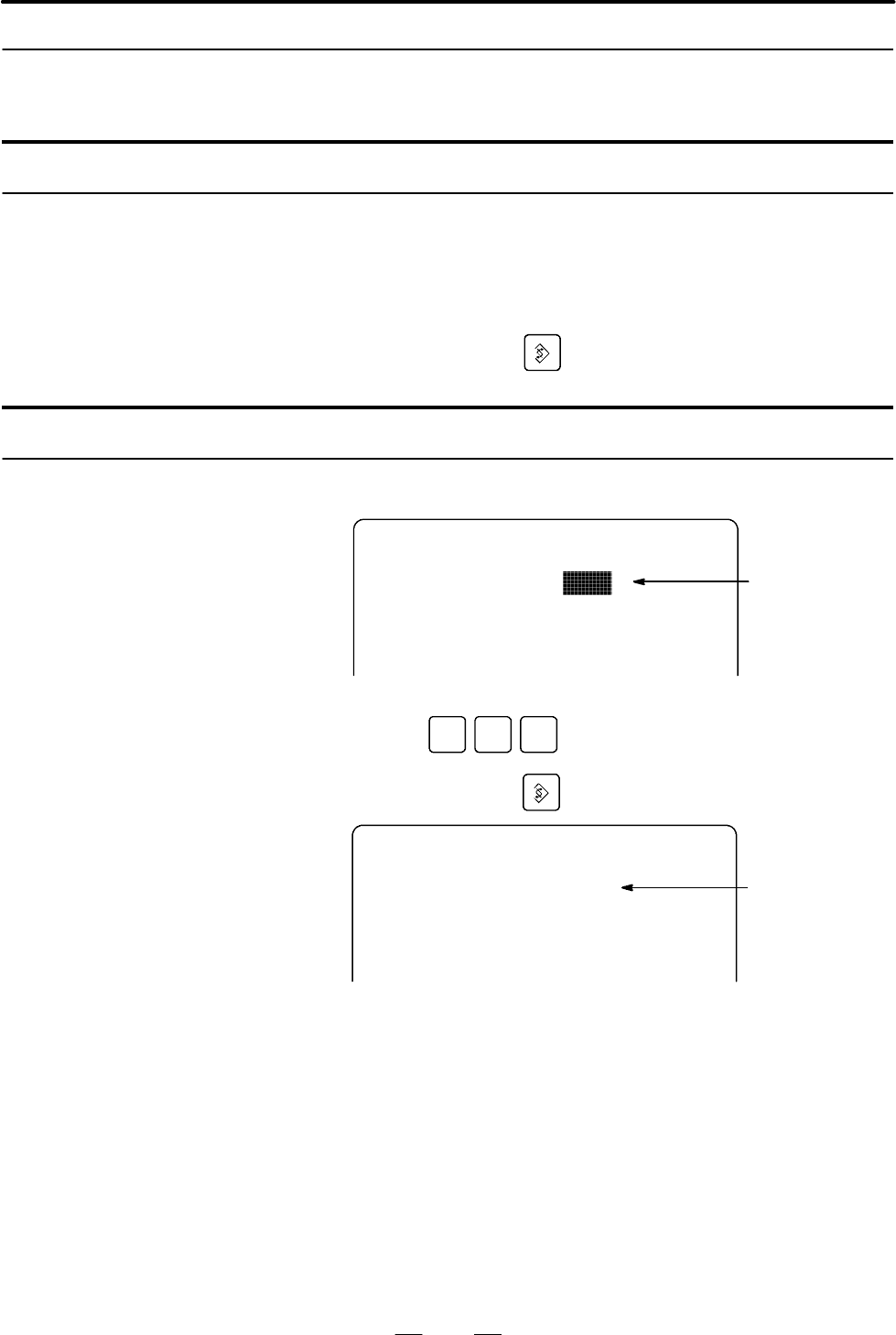

Пример удаления X100.0

1 Поиск или сканирование X100.0.

Идет поиск /

сканирование

X100.0.

Program

O0050 N01234

O0050 ;

N01234

S12 ;

N56789 M03 ;

M02 ;

X100.0

Z1250.0 M15 ;

2 Нажмите клавишу .

X100.0

удаляется.

Program

O0050 N01234

O0050 ;

N01234 Z1250.0 M15 ;

S12 ;

N56789 M03 ;

M02 ;

9.1.5

Удаление слова

Порядок выполнения

РАБОТА9. РЕДАКТИРОВАНИЕ ПРОГРАММ

B--63844RU/02

590

В программе можно удалить блок или блоки.

При способе выполнения, приведенном ниже, блок удаляется

до кода EOB; курсор перемещается к адресу следующего слова.

Порядок

даления блока

1 Поиск или сканирование адреса N для блока, который

нужно удалить.

2 Введите

EOB

3 Нажмите клавишу

Пример удаления блока ном.01234

1 Поиск или сканирование N01234.

Идет поиск /

сканирование

N01234.

Program

O0050 N01234

O0050 ;

Z1250.0 M15 ;

S12 ;

N56789 M03 ;

M02 ;

N01234

2 Введите

EOB

3 Нажмите клавишу

Блок,

содержащий

N01234 удален.

Program

O0050 N01234

O0050 ;

S12 ;

N56789 M03 ;

M02 ;

9.2

УДАЛЕНИЕ БЛОКОВ

9.2.1

Удаление блока

Порядок выполнения

РАБОТА

B--63844RU/02

9. РЕДАКТИРОВАНИЕ ПРОГРАММ

591

Можно удалить блоки, с текущего отображаемого слова доблока

с заданным номером последовательности.

Порядок

даления нескольки

блоков

1 Поиск или сканирование слова в первом блоке части,

которую нужно удалить.

2 Введите адрес

3 Введите номер последовательности для последнего блока

части, которую нужно удалить.

4 Нажмите клавишу

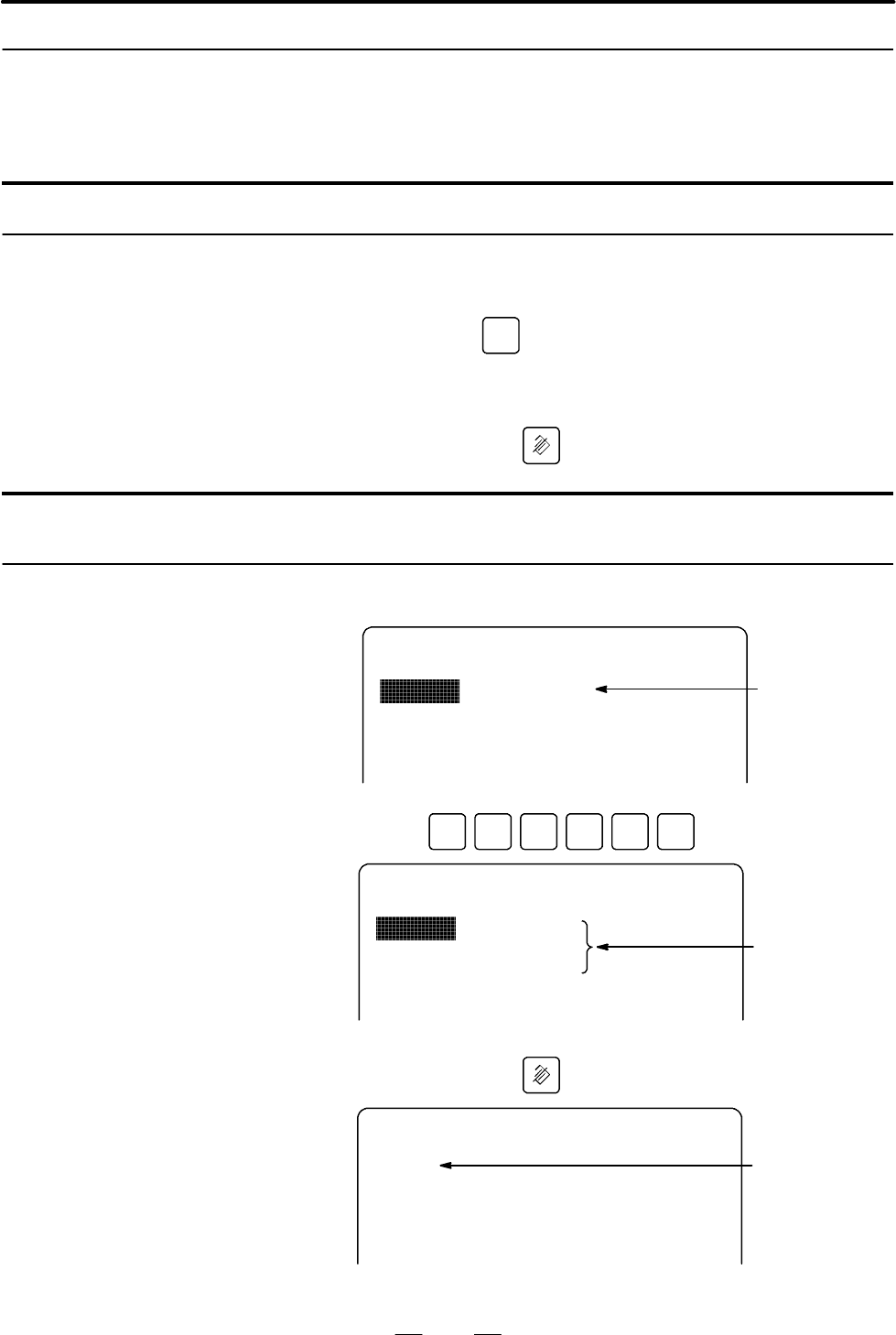

Пример удаления блоков от блока, содержащего N01234, до блока, содержащего

N56789.

1 Поиск или сканирование N01234.

Идет поиск /

сканирование

N01234.

Program

O0050 N01234

O0050 ;

Z1250.0 M15 ;

S12 ;

N56789 M03 ;

M02 ;

N01234

2 Введите

N 5

Выделенный

сегмент

удален.

Program

O0050 N01234

O0050 ;

Z1250.0 M15 ;

S12 ;

N56789 M03 ;

M02 ;

N01234

3 Нажмите клавишу .

Удалены блоки

от блока,

содержащего

N01234, до

блока,

содержащего

N56789.

Program

O0050 N01234

O0050 ;

M02 ;

9.2.2

Удаление

нескольких блоков

Порядок выполнения

РАБОТА9. РЕДАКТИРОВАНИЕ ПРОГРАММ

B--63844RU/02

592

Если в памяти содержится несколько программ, то можно

выполнить поиск любой из программ.

Существует три следующих способа поиска:

Порядок поиска номера программы

1 Выберите режим EDIT или MEMORY.

2 Нажмите клавишу

для отображения окна программы.

3 Введите адрес

4 Введите номер программы, который нужно найти.

5 Нажмите клавишу

[O S RH].

6 После завершения операции поиска номер искомой

программы отображается в верхнем правом углу экрана

Если программа не найдена, подается сигнал тревоги P/S

ном.71.

1 Выберите режим

EDIT или MEMOR Y.

2 Нажмите клавишу

для отображения окна программы.

3 Нажмите клавишу

[O S RH].

В этомслучае происходитпоиск след. программы в каталоге.

При этом способе происходит поиск номера программы

(0001 - 0015) в соответствии с сигналом станка, задающего

пуск автоматической операции. Для получения более

подробной информации по работе смотрите соответ-

ствующее руководство изготовителя станка.

1 Выберите режим

MEMORY.

2 Установите состояние перезагрузки (*1)

⋅ Состояние перезагрузки означает состояние, при котором

выключен светодиод, указывающий на то, что автомати-

ческая операция находится в процессе выполнения.

(Смотрите соответствующее руководство, предоставля-

емое изготовителем станка).

3 Установите сигнал выбора номера программы станка на

номер от 01 до 15.

⋅ Если программа, соответствующая сигналу станка, не за-

регистрирована, то возникает сигнал тревоги P/S (059).

4 Нажмите кнопку пуска цикла.

⋅ Если сигнал станка представляет собой 00, то операция

поиска номера программы не выполняется.

Ном. Содержание

Во время внешнего поиска номера программы нельзя

выполнить поиск программы с выбранным номером.

Во время поиска номера программы не найден

заданный номер программы.

9.3

ПОИСК НОМЕРА

ПРОГРАММЫ

Способ 1

Способ 2

Способ 3

Сигнал тревоги

РАБОТА

B--63844RU/02

9. РЕДАКТИРОВАНИЕ ПРОГРАММ

593

Операция поиска номера последовательности обычно

используется для поиска номерапоследовательностив середине

программы, так, чтобыимелась возможностьначать илипереза-

пустить выполнение в блоке c данным номером последо-

вательности.

Пример) Производится поиск номера последовательности 02346 )

в программе (O0002.

Программа

O0001 ;

N01234 X100.0 Z100.0 ;

S12 ;

O0002 ;

N02345 X20.0 Z20.0 ;

N02346 X10.0 Y10.0 ;

O0003 ;

Выбранная

программа

Искомый номер

последовательно

сти найден.

Поиск данной части

выполняется с самого

начала.

(Операция поиска

выполняется только в

пределах программы).

Порядок поиска номера последовательности

1 Выберите режим MEMORY.

2 Нажмите клавишу

3 ⋅ Если программа содержит номер последовательности,

который нужно найти, выполните операции с 4 по 7,

указанные ниже.

⋅ Если программа не содержит номер последовательности,

который нужно найти, выберите номер программы,

которая содержит искомый номер последовательности.

4 Введите адрес

5 Введите номер последовательности, который нужно найти.

6 Нажмите клавишу

[N SRH].

7 По завершении операции поиска искомый номер

последовательности отображается в верхнем правом углу

экрана. Если заданный номер последовательности не

найден в программе, выбранной на данный момент, то

возникает сигнал тревоги P/S ном. 060.

9.4

ПОИСК НОМЕРА ПОС-

ЛЕДОВАТЕЛЬНОСТИ

РАБОТА9. РЕДАКТИРОВАНИЕ ПРОГРАММ

B--63844RU/02

594

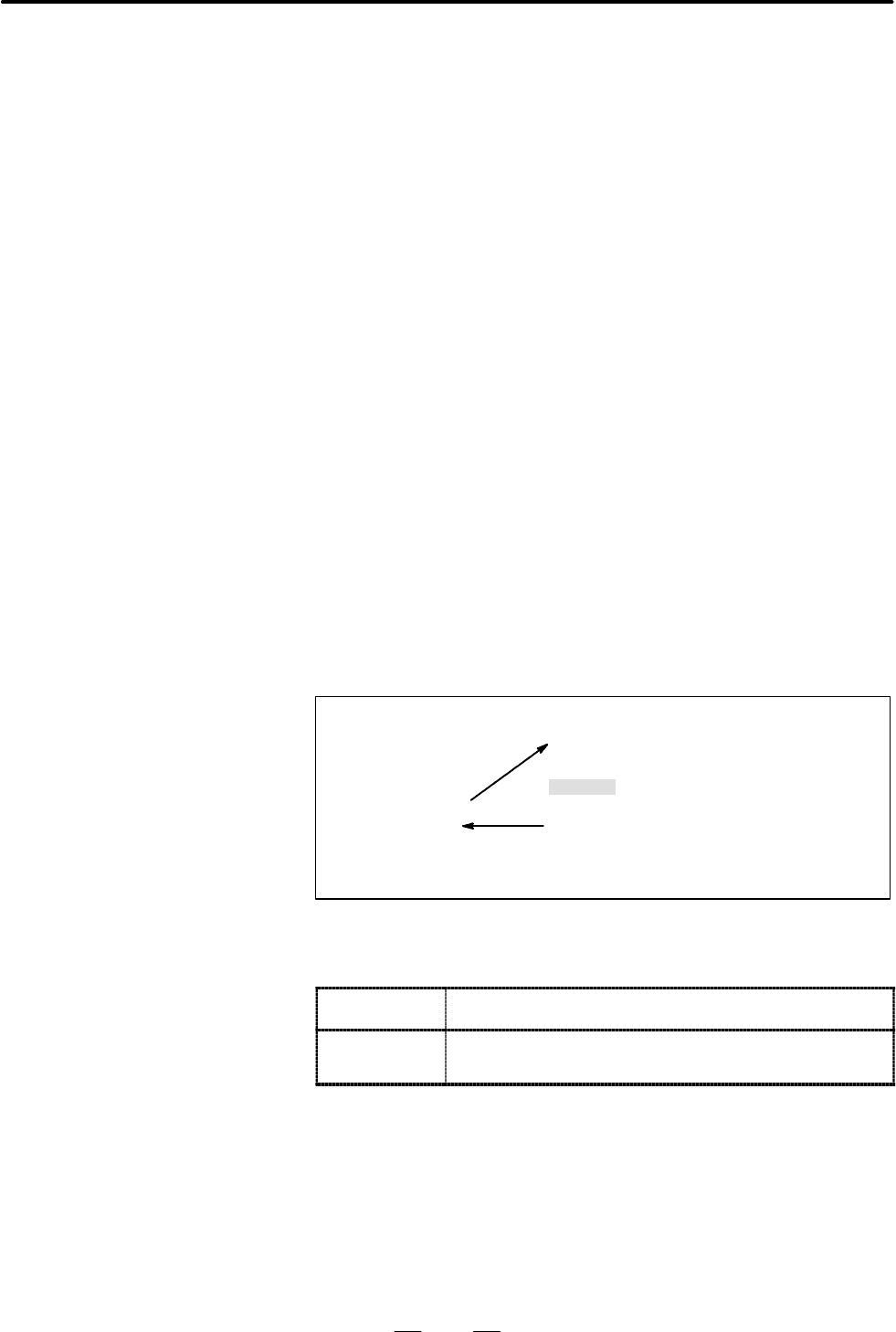

Блоки, которые были пропущены, не влияют на ЧПУ. Это

означает, что данные в пропущенных блоках, например,

координаты или М-, S- иТ-коды не меняют координаты ЧПУ и

модальные значения.

Таким образом, впервомблоке, в котором должно начаться

выполнение или перезапуск с помощью команды поиска но-

мера последовательности, следует ввести необходимые М-, S- и

Т-коды,G-коды и координаты. Блок, поиск которого осущест-

вляется с помощью поисканомерапоследовательности, обычно

представляет собой переход от одного процесса к другому. Если

для перезапуска выполнения в блоке необходимо найти блок в

середине процесса, то следует задать М-, S- иТ-коды,G-коды,

координаты и т.д.cпомощью панели ручного ввода данных пос-

ле тщательной проверки станка и состояния ЧПУ в этой точке.

Во время операции поиска следует провести следующую

проверку:

⋅ Свободный пропуск блока

Во время операции поиска номера последовательности

M98Pxxxx (вызов подпрограммы) не выполняется. Таким обра-

зом, при попытке выполнить поиск номера последовательности

в подпрограмме, вызываемой программой, выбранной на

данный момент, возникает сигнал тревоги P/S (ном.060).

O1234

M98 P5678 ;

Главная программа Подпрограмма

O5678

N88888

M99 ;

При попытке выполнения поиска N8888 в примере выше,

возникает сигнал тревоги.

Номер Содержание

При поиске номера последовательности заданный

номер последовательности не найден.

Пояснения

D Работа во время

поиска

D Проверка во время

поиска

Ограничения

D Поиск в подпрограмме

Сигнал тревоги

РАБОТА

B--63844RU/02

9. РЕДАКТИРОВАНИЕ ПРОГРАММ

595

Программы, зарегистрированные в памяти, можно удалить одна

за одной или все сразу. Также можно удалить несколько

программ, указав определенный диапазон.

Можно удалить программу, зарегистрированную в памяти.

Порядок

даления одной программы

1 Выберите режим EDIT.

2 Нажмите клавишу

для отображения окна программы.

3 Введите адрес

4 Введите нужный номер программы.

5 Нажмите клавишу

Программа с введенным номером удаляется.

Можно удалить все программы, зарегистрированные в памяти.

Порядок

даления все

программ

1 Выберите режим EDIT.

2 Нажмите клавишу

для отображения окна программы.

3 Введите адрес

4 Введите -9999.

5 Нажмите клавишу редактирования

для удаления всех

программ.

9.5

УДАЛЕНИЕ ПРОГРАММ

9.5.1

Удаление одной

программы

9.5.2

Удаление всех

программ

РАБОТА9. РЕДАКТИРОВАНИЕ ПРОГРАММ

B--63844RU/02

596

Удаляются программы в пределах заданного диапазона.

Порядок

даления нескольки

программ с

казанием диапазона

1 Выберите режим EDIT.

2 Нажмите клавишу

для отображения окна программы.

3 Введите диапазон номеров удаляемых программ с помощью

адресно-цифровых клавиш в следующем формате:

OXXXX,OYYYY

, где XXXX является начальным номером программ, которые

должны быть удалены, а YYYY является конечным номером

программ, которые должны быть удалены.

4 Нажмите клавишу редактирования

для удаления

программ ном. XXXX - ном. YYYY.

9.5.3

Удаление нескольких

программ с указанием

диапазона
