Программирование технологических функций (циклы)

8.4 Фрезерование

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

381

Параметры программы в G-кодах Параметры программы ShopTurn

PL Плоскость обработки T Имя инструмента

Направление фрезерования D Номер резца

RP Плоскость отвода мм F

Подача мм/мин

мм/зуб

SC Безопасное расстояние мм S / V

Скорость шпинделя или

постоянная скорость резания

об/мин

м/мин

F Подача *

Параметр Описание Единица

Поверхность

обработки

(только для ShopTurn)

 Торец C

 Торец Y

 Боковая поверхность C

 Боковая поверхность Y

Положение

(только для ShopTurn)

 спереди (торец)

 сзади (торец)

 снаружи (боковая поверхность)

 внутри (боковая поверхность)

(только для ShopTurn)

Зажать/освободить шпиндель (только для Торец Y/Боковая поверхность Y)

Функция должна быть установлена изготовителем станка.

Обработка

 ∇ (черновая обработка, в плоскости или по спирали)

 ∇∇∇ (чистовая обработка, в плоскости или по спирали)

 ∇∇∇ край (чистовая обработка края, в плоскости или по спирали)

 Снятие фаски

Режим обработки

 в плоскости

Выборка кругового кармана в плоскости

 по спирали

Выборка кругового кармана по спирали

Позиция обработки

 Отдельная позиция

Фрезерование кругового кармана на запрограммированную позицию (X0,

Y0, Z0).

 Образец позиции

Фрезерование нескольких круговых карманов на образце позиции

(к примеру, полная окружность, делительная окружность, решетка и

т.п.).

Программирование технологических функций (циклы)

8.4 Фрезерование

Токарная обработка

382 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

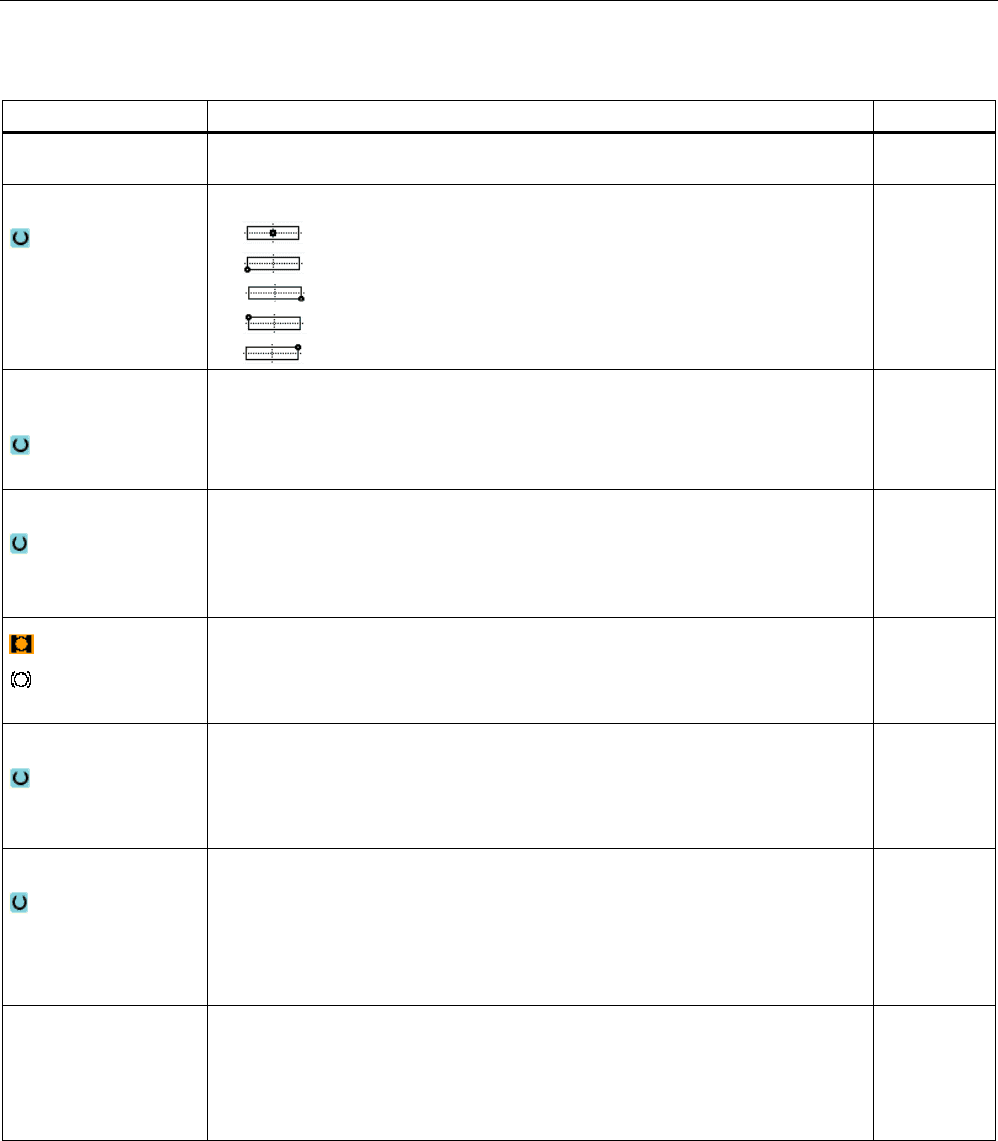

Параметр Описание Единица

(только для G-кода)

Позиции относятся к исходной точке:

Исходная точка X – (только для отдельной позиции)

Исходная точка Y – (только для отдельной позиции)

Исходная точка Z

мм

X0 или L0

Y0 или C0

(только для ShopTurn)

Торец C: Позиции относятся к исходной точке:

Исходная точка X или исходная точка Длина полярная – (только для

отдельной позиции)

Исходная точка Y или исходная точка Угол полярный – (только для

отдельной позиции)

Исходная точка Z – (только для отдельной позиции)

мм

мм или

градус

мм

X0 или L0

Y0 или C0

(только для ShopTurn)

Торец Y: Позиции относятся к исходной точке:

Угол позиционирования для области обработки – (только отдельная

позиция)

Исходная точка X или исходная точка Длина полярная – (только для

отдельной позиции)

Исходная точка Y или исходная точка Угол полярный – (только для

отдельной позиции)

Исходная точка Z – (только для отдельной позиции)

Градус

мм

мм или

градус

мм

Y0 или C0

(только для ShopTurn)

Боковая поверхность C: Позиции относятся к исходной точке:

Исходная точка Y или исходная точка Угол полярный – (только для

отдельной позиции)

Исходная точка Z – (только для отдельной позиции)

Диаметр цилиндра ∅ – (только для отдельной позиции)

мм или

градус

мм

(только для ShopTurn)

Боковая поверхность Y: Позиции относятся к исходной точке:

Угол позиционирования для поверхности обработки – (только для

отдельной позиции)

Исходная точка Y – (только для отдельной позиции)

Исходная точка Z – (только для отдельной позиции)

Исходная точка X – (только для отдельной позиции)

Градус

мм

∅ Диаметр кармана мм

Глубина кармана (абс.) или глубина относительно Z0/X0 (инкр.) - (только

для ∇, ∇∇∇ или ∇∇∇ край)

мм

DXY

 Макс. подача в плоскости

 Макс. подача в плоскости как процент от диаметра фрезы

- (только для ∇ и ∇∇∇)

DZ Макс. подача на глубину – (только для ∇, ∇∇∇ или ∇∇∇ край) мм

UXY Чистовой припуск Плоскость – (только для ∇, ∇∇∇ и ∇∇∇ край) мм

UZ Чистовой припуск Глубина - (только для ∇ и ∇∇∇) мм

Программирование технологических функций (циклы)

8.4 Фрезерование

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

383

Параметр Описание Единица

Врезание

Могут быть выбраны различные режимы врезания – (только для варианта

обработки "в плоскости" и для ∇, ∇∇∇ или ∇∇∇ край):

 засверливание (только для G-кода)

 вертикально: Вертикальное врезание в центре кармана

Вычисленная глубина подачи исполняется в центре кармана

вертикально.

Подача: Подача как запрограммировано в FZ

 спиральное: Врезание по спиральной траектории

Центр фрезы движется по спиральной траектории, определенной

радиусом и глубиной на оборот. Если глубина для подачи достигнута, то

исполняется еще один полный круг, чтобы устранить диагональную

траекторию врезания.

Подача: Подача обработки

Указание: При вертикальном врезании в центре кармана фреза должна

резать по центру или необходимо предварительное сверление.

(только для ShopTurn)

Зажать/освободить шпиндель (только для Торце C/Боковая поверхность C,

при вертикальном врезании)

Функция должна быть установлена изготовителем станка.

(только для G-кода)

Подача на глубину - (только при вертикальном врезании) *

(только для ShopTurn)

Подача на глубину - (только при вертикальном врезании) мм/мин

мм/зуб

EP Макс.подъем спирали – (только для врезания по спирали)

Подъем спирали из-за геометрических отношений может быть меньше.

мм/об

ER Радиус спирали (только при спиральном врезании)

Радиус не может быть больше, чем радиус фрезы, иначе образуются

остатки материала. Кроме этого не допускать повреждений кругового

кармана.

мм

Выборка

(только для G-кода)

 Комплексная обработка

Круговой карман должен фрезероваться из цельного материала (к

примеру, отливка).

 Заключительная обработка

Уже имеется карман меньшего размера или отверстие, которые должны

быть увеличены. Необходимо запрограммировать параметры AZ, и ∅1.

FS Ширина фаски для снятия фаски – (только при снятии фаски) мм

ZFS Глубина врезания острия инструмента (абс. или инкр.) – (только при снятии

фаски)

мм

(только для кода G)

Глубина предварительной обработки – (только для заключительной

обработки)

мм

∅1

(только для G-кода)

Диаметр предварительной обработки – (только для заключительной

обработки)

мм

* Единица подачи как запрограммировано перед вызовом цикла

Программирование технологических функций (циклы)

8.4 Фрезерование

Токарная обработка

384 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

8.4.4 Прямоугольная цапфа (CYCLE76)

Функция

С помощью цикла "Прямоугольная цапфа" можно фрезеровать различные

прямоугольные цапфы.

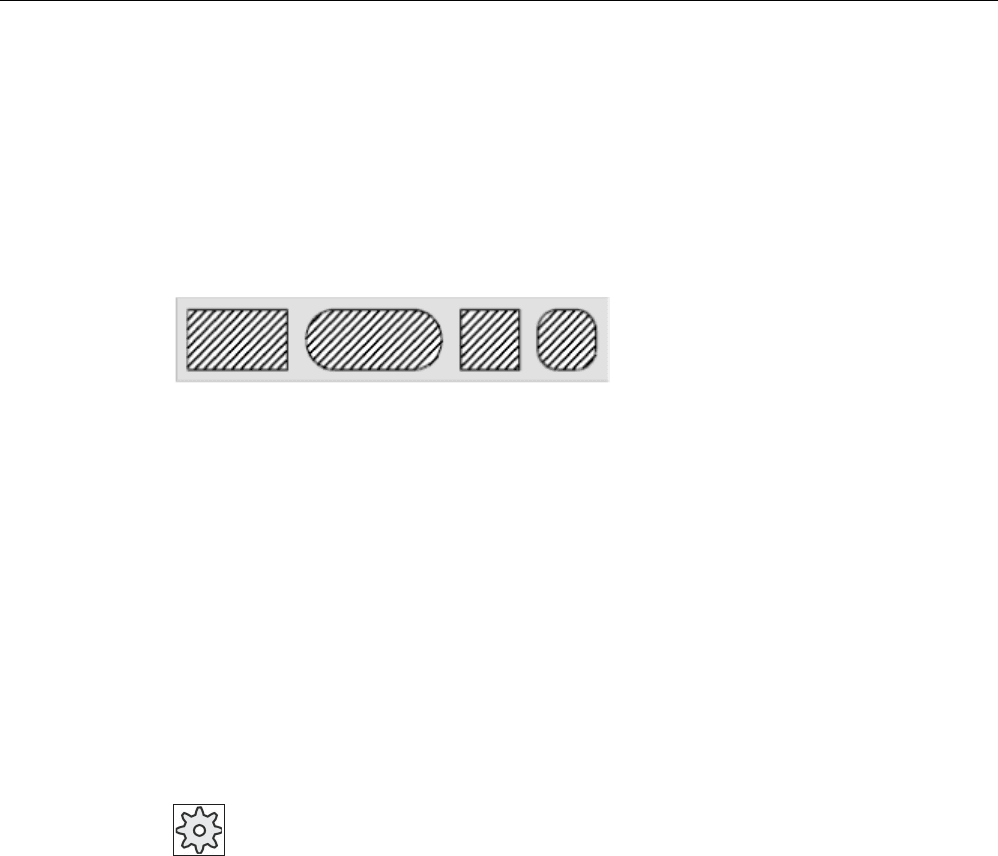

При этом доступны следующие формы с или без углового радиуса:

Дополнительно к желаемой прямоугольной цапфе необходимо определить цапфу-

заготовку. Цапфа-заготовка определяет область, вне которой отсутствует материал,

т.е движение там осуществляется ускоренным ходом. Цапфа-заготовка не должна

перекрывать соседние цапфы-заготовки и автоматически устанавливается циклом по

центру готовой цапфы.

Цапфа обрабатывается только одной подачей. Если необходимо осуществить

обработку с несколькими подачами, то необходимо запрограммировать функцию

"Прямоугольная цапфа" несколько раз с постоянно уменьшаемым чистовым

припуском.

Зажим шпинделя

Для ShopTurn функция "Зажим шпинделя" может быть установлена изготовителем

станка.

Изготовитель станка

Следовать указаниям изготовителя станка.

См. также

Зажим шпинделя (Страница 222)

Подвод/отвод

1. Инструмент подводится ускоренным ходом к стартовой точке на высоте плоскости

отвода и подается на безопасное расстояние. Стартовая точка лежит на

повернутой на α0 положительной оси Х.

2. Инструмент подводится к контуру цапфы сбоку по полукругу с подачей обработки.

Сначала осуществляется подача на глубину обработки, после этого

осуществляется движение в плоскости. Обработка цапфы осуществляется в

зависимости от запрограммированного направления вращения обработки

(противоход/синхронный ход) по часовой или против часовой стрелки.

3. После однократного обхода цапфы инструмент выходит из контура по полукругу и

осуществляется подача на следующую глубину обработки.

Программирование технологических функций (циклы)

8.4 Фрезерование

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

385

4. Подвод к цапфе всегда осуществляется по полукругу с одним обходом. Этот

процесс повторяется до тех пор, пока не будет достигнута запрограммированная

глубина цапфы.

5. Инструмент отводится ускоренным ходом на безопасное расстояние.

Режим обработки

● Черновая обработка

При черновой обработке осуществляется обход прямоугольной цапфы до

достижения запрограммированного чистового припуска.

● Чистовая обработка

Если запрограммирован чистовой припуск, то прямоугольная цапфа обходится до

достижения глубины Z1.

● Снятие фаски

При снятии фаски ломается кромка на верхнем краю прямоугольной цапфы.

Принцип действий

1. Выполняемая программа обработки детали или программы

ShopTurn создана и Вы находитесь в редакторе.

2. Нажать программную клавишу "Фрезерование".

3. Нажать программные клавиши "Цапфа Многогранник" и

"Прямоугольная цапфа".

Открывается окно ввода "Прямоугольная цапфа".

Параметры программы в G-кодах Параметры программы ShopTurn

Плоскость обработки T Имя инструмента

Направление фрезерования D Номер резца

RP Плоскость отвода мм F

Подача мм/мин

мм/зуб

SC Безопасное расстояние мм S / V

Скорость шпинделя или

постоянная скорость резания

об/мин

м/мин

F Подача *

Программирование технологических функций (циклы)

8.4 Фрезерование

Токарная обработка

386 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

Параметр Описание Единица

(только для G-кода)

Подача на глубину (только для ∇ и ∇∇∇) *

Исходная точка

(только для ShopTurn)

Могут быть выбраны следующие различные положения исходной точки:



(центр)



(внизу слева)



(внизу справа)



(вверху слева)



(вверху справа)

Поверхность

обработки

(только для ShopTurn)

 Торец C

 Торец Y

 Боковая поверхность Y

Положение

(только для ShopTurn)

 спереди (торец)

 сзади (торец)

 снаружи (боковая поверхность)

 внутри (боковая поверхность)

(только для ShopTurn)

Зажать/освободить шпиндель (только для Торец Y/Боковая поверхность Y)

Функция должна быть установлена изготовителем станка.

Обработка

Могут быть выбраны следующие технологические обработки:

 ∇ (черновая обработка)

 ∇∇∇ (чистовая обработка)

 Снятие фаски

Позиция обработки

 Отдельная позиция

Фрезерование прямоугольного кармана на запрограммированной

позиции (X0, Y0, Z0).

 Образец позиции

Позиция с MCALL

(только для G-кода)

Позиции относятся к исходной точке:

Исходная точка X – (только для отдельной позиции)

Исходная точка Y – (только для отдельной позиции)

Исходная точка Z

мм

Программирование технологических функций (циклы)

8.4 Фрезерование

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

387

Параметр Описание Единица

X0 или L0

Y0 или C0

(только для

ShopTurn)

Торец C: Позиции относятся к исходной точке:

Исходная точка X или исходная точка Длина полярная – (только для

отдельной позиции)

Исходная точка Y или исходная точка Угол полярный – (только для

отдельной позиции)

Исходная точка Z – (только для отдельной позиции)

мм

X0 или L0

Y0 или C0

(только для

ShopTurn)

Торец Y: Позиции относятся к исходной точке:

Угол позиционирования для области обработки – (только отдельная

позиция)

Исходная точка X или исходная точка Длина полярная – (только для

отдельной позиции)

Исходная точка Y или исходная точка Угол полярный – (только для

отдельной позиции)

Исходная точка Z – (только для отдельной позиции)

Градус

мм

мм или

градус

мм

Y0 или C0

(только для

ShopTurn)

Боковая поверхность C: Позиции относятся к исходной точке:

Исходная точка Y или исходная точка Угол полярный – (только для

отдельной позиции)

Исходная точка Z – (только для отдельной позиции)

Диаметр цилиндра ∅ – (только для отдельной позиции)

мм или

градус

мм

(только для

ShopTurn)

Боковая поверхность Y: Позиции относятся к исходной точке:

Угол позиционирования для поверхности обработки – (только для отдельной

позиции)

Исходная точка Y – (только для отдельной позиции)

Исходная точка Z – (только для отдельной позиции)

Исходная точка X – (только для отдельной позиции)

Градус

мм

W Ширина цапфы мм

L Длина цапфы мм

R Угловой радиус мм

α0 Угол поворота Градус

Ширина цапфы (абс.) или глубина относительно Z0 или X0 (инкр.) - (только

для ∇ и ∇∇∇)

мм

DZ Макс. подача на глубину – (только для ∇ и ∇∇∇) мм

UXY Чистовой припуск Плоскость на длину (L) прямоугольной цапфы и ширину

(W) прямоугольной цапфы.

Более маленький размер прямоугольной цапфы достигается посредством

повторного вызова цикла и программирования с уменьшенным чистовым

припуском. - (только для ∇ и ∇∇∇)

мм

UZ Чистовой припуск Глубина (ось инструмента) - (только для ∇ и ∇∇∇) мм

Программирование технологических функций (циклы)

8.4 Фрезерование

Токарная обработка

388 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

Параметр Описание Единица

W1 Ширина цапфы-заготовки (важно для определения позиции подвода) -

(только для ∇ и ∇∇∇)

мм

L1 Длина цапфы-заготовки (важно для определения позиции подвода) - (только

для ∇ и ∇∇∇)

мм

FS Ширина фаски для снятия фаски – (только при снятии фаски) мм

ZFS

Глубина врезания острия инструмента (абс. или инкр.) – (только при снятии

фаски)

мм

* Единица подачи как запрограммировано перед вызовом цикла

8.4.5 Круговая цапфа (CYCLE77)

Функция

С помощью цикла "Круговая цапфа" можно фрезеровать различные круговые цапфы.

Дополнительно к желаемой круговой цапфе необходимо определить цапфу-заготовку.

Цапфа-заготовка определяет область, вне которой отсутствует материал, т.е

движение там осуществляется ускоренным ходом. Цапфа-заготовка не должна

перекрывать соседние цапфы-заготовки и автоматически устанавливается по центру

готовой цапфы.

Круговая цапфа обрабатывается только одной подачей. Если необходимо

осуществить обработку с несколькими подачами, то необходимо запрограммировать

функцию "Круговая цапфа" несколько раз с постоянно уменьшаемым чистовым

припуском.

Зажим шпинделя

Для ShopTurn функция "Зажим шпинделя" может быть установлена изготовителем

станка.

Изготовитель станка

Следовать указаниям изготовителя станка.

См. также

Зажим шпинделя (Страница 222)

Подвод/отвод

1. Инструмент подводится ускоренным ходом к стартовой точке на высоте плоскости

отвода и подается на безопасное расстояние. Стартовая точка всегда лежит на

положительной оси Х.

Программирование технологических функций (циклы)

8.4 Фрезерование

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

389

2. Инструмент подводится к контуру цапфы сбоку по полукругу с подачей обработки.

Сначала осуществляется подача на глубину обработки, после этого

осуществляется движение в плоскости. Обработка круговой цапфы осуществляется

в зависимости от запрограммированного направления вращения обработки

(противоход/синхронный ход) по часовой или против часовой стрелки.

3. После однократного обхода круговой цапфы инструмент выходит из контура по

полукругу и осуществляется подача на следующую глубину обработки.

4. Подвод к круговой цапфе всегда осуществляется по полукругу с одним обходом.

Этот процесс повторяется до тех пор, пока не будет достигнута

запрограммированная глубина цапфы.

5. Инструмент отводится ускоренным ходом на безопасное расстояние.

Режим обработки

При фрезеровании круговой цапфы режим обработки выбирается свободно:

● Черновая обработка

При черновой обработке осуществляется обход прямоугольной цапфы до

достижения запрограммированного чистового припуска.

● Чистовая обработка

Если запрограммирован чистовой припуск, то круговая цапфа обходится до

достижения глубины Z1.

● Снятие фаски

При снятии фаски ломается кромка на верхнем краю круговой цапфы.

Принцип действий

1. Выполняемая программа обработки детали или программы

ShopTurn создана и Вы находитесь в редакторе.

2. Нажать программную клавишу "Фрезерование".

3. Нажать программные клавиши "Цапфа Многогранник" и "Круговая

цапфа".

Открывается окно ввода "Круговая цапфа".

Программирование технологических функций (циклы)

8.4 Фрезерование

Токарная обработка

390 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

Параметры программы в G-кодах Параметры программы ShopTurn

Плоскость обработки T Имя инструмента

Направление фрезерования D Номер резца

RP Плоскость отвода мм F

Подача мм/мин

мм/зуб

SC Безопасное расстояние мм S / V

Скорость шпинделя или

постоянная скорость резания

об/мин

м/мин

F Подача *

Параметр Описание Единица

(только для G-кода)

Подача на глубину *

Поверхность

обработки

(только для

ShopTurn)

 Торец C

 Торец Y

 Боковая поверхность C

 Боковая поверхность Y

Положение

(только для

ShopTurn)

 спереди (торец)

 сзади (торец)

 снаружи (боковая поверхность)

 внутри (боковая поверхность)

(только для

ShopTurn)

Зажать/освободить шпиндель (только для Торец Y/Боковая поверхность Y)

Функция должна быть установлена изготовителем станка.

Обработка

Могут быть выбраны следующие технологические обработки:

 ∇ (черновая обработка)

 ∇∇∇ (чистовая обработка)

 Снятие фаски

Позиция обработки

 Отдельная позиция

Фрезеровка круговой цапфы на запрограммированной позиции (X0, Y0,

Z0).

 Образец позиции

Позиция с MCALL
