Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

501

8.7.14 Полярные координаты

Если измерение детали выполнено от центральной точки (полюса) с указанием

радиусом и угла, то эти размеры могут быть запрограммированы в полярных

координатах.

Перед программированием прямой или окружности в полярных координатах

необходимо определить полюс, т.е. исходную точку системы полярных координат.

Принцип действий

1. Выполняемая программа ShopTurn создана и Вы находитесь в

редакторе.

2. Нажать клавишу перехода по меню вперед и программную клавишу

"Прямая Окружность".

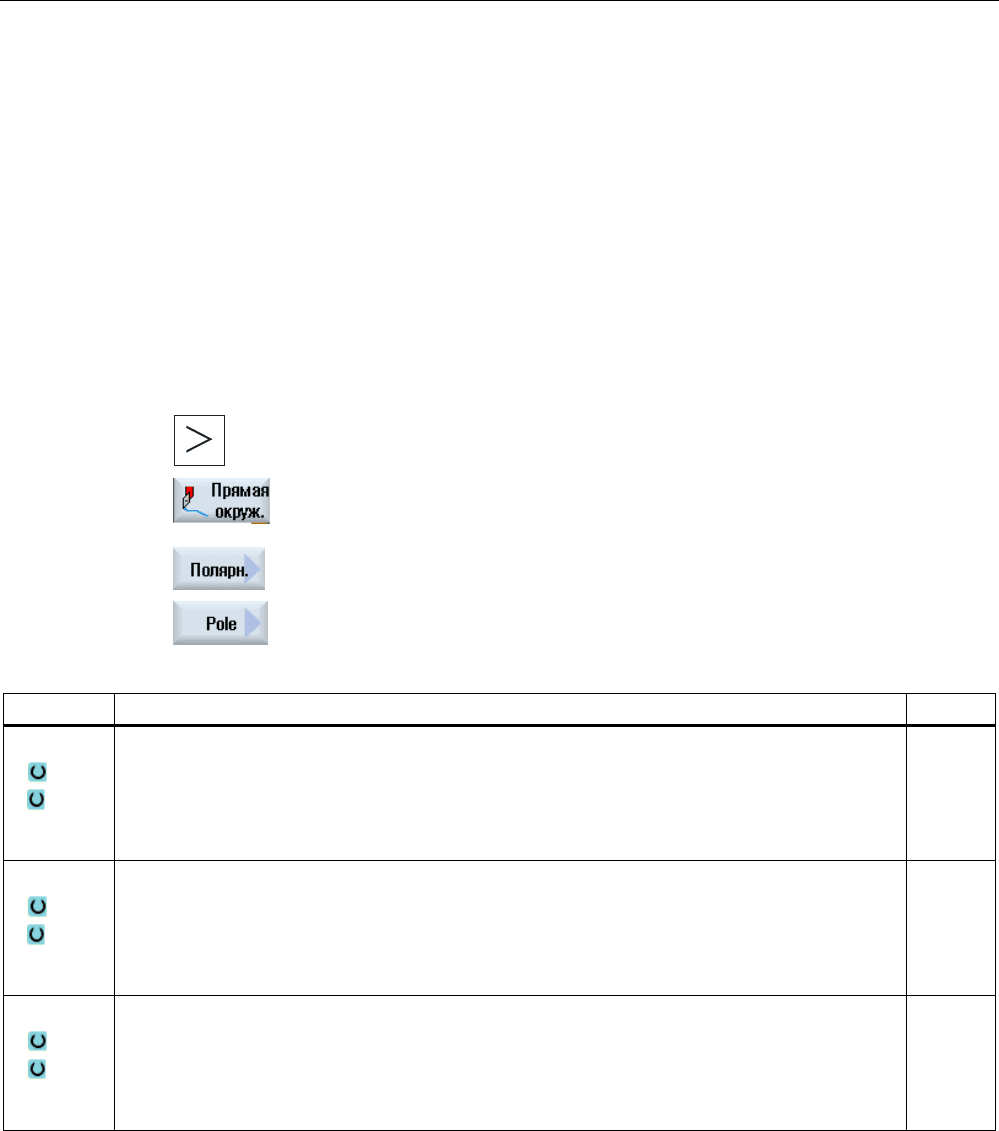

3. Нажать программные клавиши "Полярные" и "Полюс ".

Параметр Описание Единица

Плоскость обработки Боковая поверхность/боковая поверхность C

Полюс Y (абс.)

Полюс Z (абс.) или полюс Z относительно последней запрограммированной позиции (инкр.)

Указание:

Инкрементальный размер: Знак также обрабатывается.

мм

Плоскость обработки Боковая поверхность Y

Полюс Y (абс.)

Полюс Z (абс.) или полюс Z относительно последней запрограммированной позиции (инкр.)

Указание:

Инкрементальный размер: Знак также обрабатывается.

мм

Плоскость обработки Торец/торец C

Полюс X ∅ (абс.)

Полюс Y (абс.) или полюс Y относительно последней запрограммированной позиции (инкр.)

Указание:

Инкрементальный размер: Знак также обрабатывается.

мм

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

502 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

Параметр Описание Единица

Плоскость обработки Торец Y

Полюс X (абс.)

Полюс Y (абс.) или полюс Y относительно последней запрограммированной позиции (инкр.)

Указание:

Инкрементальный размер: Знак также обрабатывается.

мм

Плоскость обработки Поверхность вращения

Полюс X (абс.) или полюс X относительно последней запрограммированной позиции (инкр.)

Позиция Z полюса (абс.)

Указание:

Инкрементальный размер: Знак также обрабатывается.

мм

8.7.15 Полярная прямая

Если необходимо запрограммировать прямую в полярных координатах, то

используется функция "Прямая Полярная ".

Прямая в системе полярных координат определяется длиной L и углом α. Угол, в

зависимости от выбранной плоскости обработки, относится к другой оси. Направление,

в котором указывает положительной угол, также зависит от плоскости обработки.

Плоскость обработки Поверхность

вращения

Торец Боковая

поверхность

Ось отсчета для угла Z Х Y

Положительный угол в направлении оси Х Y Z

Инструмент движется от актуальной позиции по прямой к запрограммированной

конечной точке с подачей обработки или ускоренным ходом.

1-ая прямая в полярных координатах после указания полюса должна быть

запрограммирована с абсолютным размером. Все остальные прямые и дуги

окружности могут указываться и в инкрементальном размере.

Коррекция радиуса

По выбору можно проводить прямые с коррекцией радиуса. Коррекция радиуса имеет

самоудержание (действует модально), т.е. необходимо отключить коррекцию радиуса,

если необходимо перемещение без нее. Кроме этого коррекцию радиуса в случае

нескольких следующих друг за другом прямых с коррекцией радиуса можно включать

только в первом программном кадре.

Для первой прямой с коррекцией радиуса инструмент движется в начальной точке без,

а в конечной точке с коррекцией радиуса. Т.е., при запрограммированной

вертикальной траектории движение осуществляется по диагонали. Лишь на второй

запрограммированной прямой с коррекцией радиуса коррекция действует на всем пути

перемещения. Обратный эффект возникает при отключении коррекции радиуса.

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

503

̶͚͙ͣ

͖͓͔͌͗͌͌͌͠͏ͦ

̹͇͙͕͗͌͑͗͏ͦ

̮͇͖͕͇͓͓͗͊͗͏

͕͉͇͔͔͗͐͢

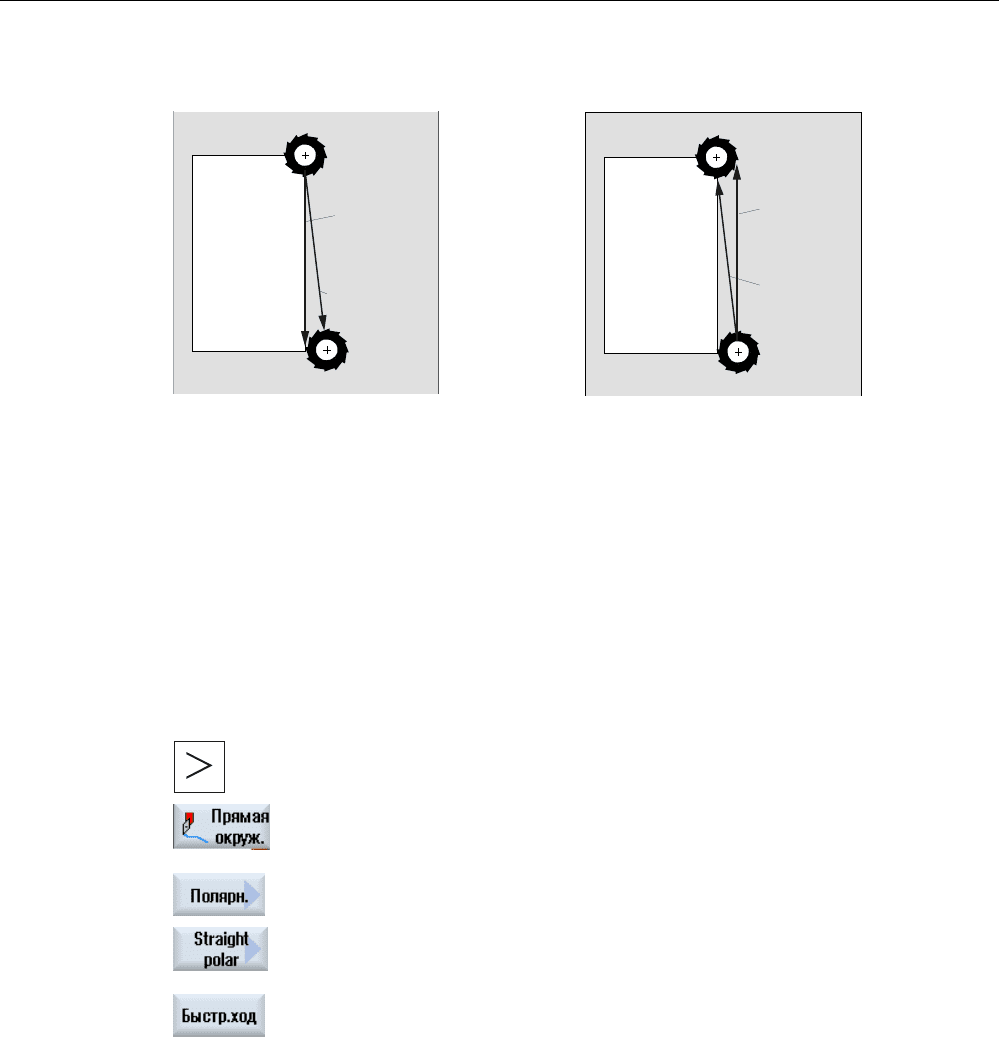

Прямая с включенной коррекцией радиуса

͖͚͙ͣ

͖͓͔͌͗͌͌͌͠͏ͦ

̹͇͙͕͗͌͑͗͏ͦ

͎͇͖͕͇͓͓͗͊͗͏

͕͉͇͔͔͇͗ͦ

Прямая с отключенной коррекцией радиуса

Во избежание отклонения пути перемещения от запрограммированной траектории

первая прямая с коррекцией радиуса или с отключенной коррекцией радиуса может

быть запрограммирована вне детали. Программирование без указания координат

невозможно.

Принцип действий

1. Выполняемая программа ShopTurn создана и Вы находитесь в

редакторе.

2. Нажать клавишу перехода по меню вперед и программную клавишу

"Прямая Окружность".

3. Нажать программные клавиши "Полярные" и "Прямая Полярная ".

4. Нажать программную клавишу "Ускоренный ход", если необходимо

перемещение ускоренным ходом, а не с запрограммированной

подачей обработки.

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

504 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

Параметр Описание Единица

L Расстояние до полюса, конечная точка мм

α Полярный угол к полюсу, конечная точка (абс.) или

Изменение полярного угла к полюсу, конечная точка (инкр.)

Знак определяет направление.

Градус

Подача обработки мм/об.

мм/мин

мм/зуб

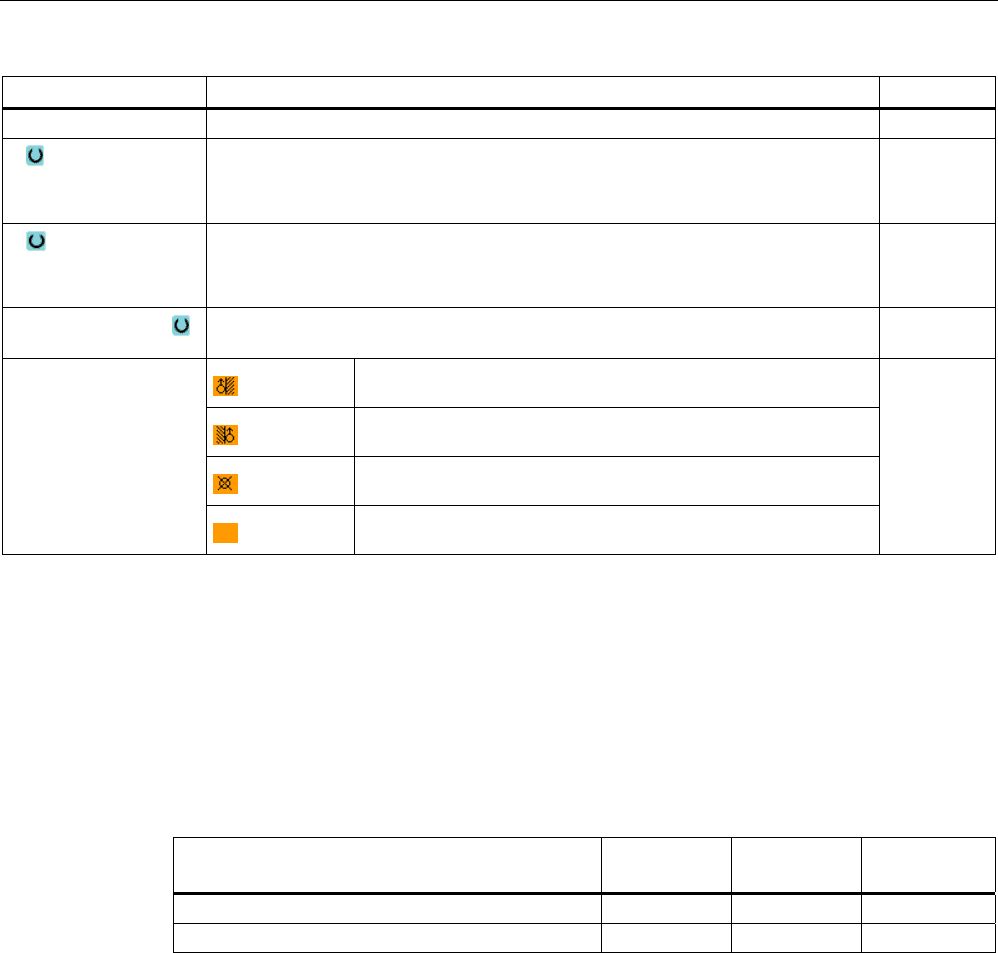

Коррекция радиуса

Указание, на какой стороне контура в направлении перемещения движется

фреза:

коррекция радиуса слева от контура

коррекция радиуса справа от контура

коррекция радиуса выкл

сохраняется ранее установленная коррекция радиуса

8.7.16 Полярная окружность

Если необходимо запрограммировать окружность или дугу окружности в полярных

координатах, то используется функция "Окружность Полярная".

Окружность в системе полярных координат определяется углом α. Угол, в зависимости

от выбранной плоскости обработки, относится к другой оси. Направление, в котором

указывает положительной угол, также зависит от плоскости обработки.

Плоскость обработки Поверхность

вращения

Торец Боковая

поверхность

Ось отсчета для угла Z Х Y

Положительный угол в направлении оси Х Y Z

Инструмент движется по круговой траектории с подачей обработки от актуальной

позиции к запрограммированной конечной точке (угол). Радиус получается из

расстояния между актуальной позицией и определенным полюсом (Позиции

начальной и конечной точки окружности находятся на одинаковом расстоянии до

полюса.)

1-ая дуга окружности в полярных координатах после указания полюса должна быть

запрограммирована с абсолютным размером. Все остальные прямые и дуги

окружности могут указываться и в инкрементальном размере.

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

505

Принцип действий

1. Выполняемая программа ShopTurn создана и Вы находитесь в

редакторе.

2. Нажать клавишу перехода по меню вперед и программную клавишу

"Прямая Окружность".

3. Нажать программные клавиши "Полярные" и "Окружность

Полярная ".

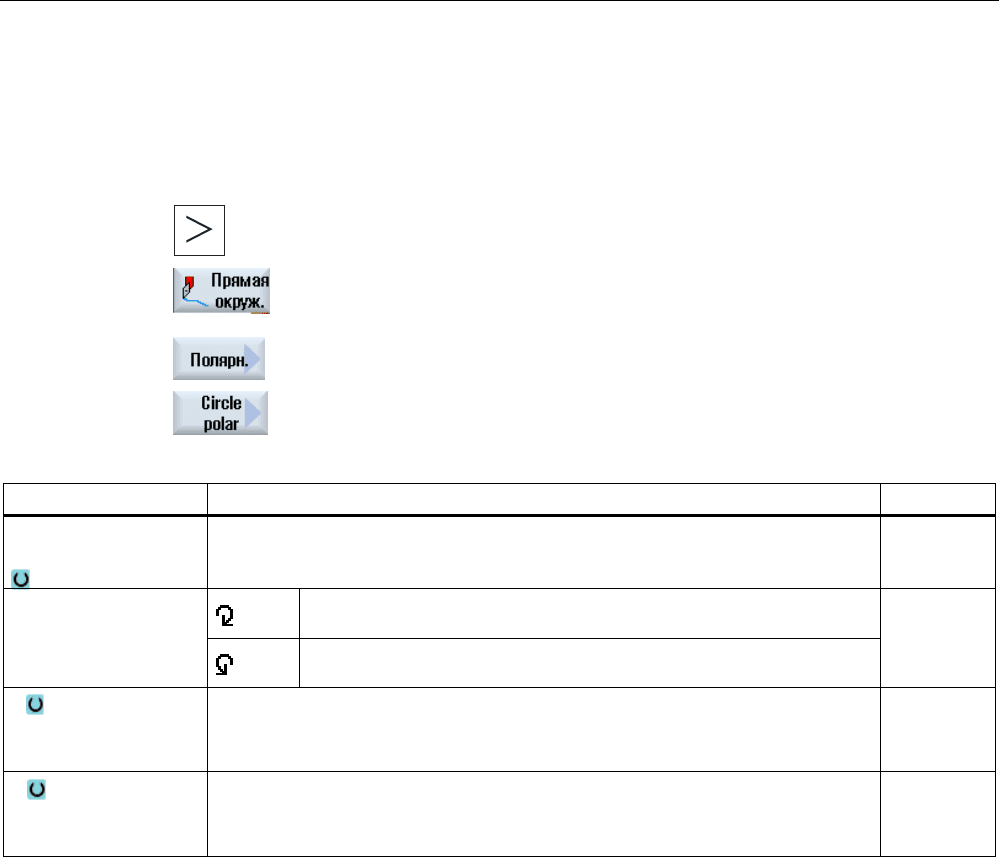

Параметр Описание Единица

Направление

вращения

Направление вращения, с которым осуществляется перемещение от

начальной к конечной точке окружности:

направление вращения по часовой стрелке (вправо)

направление вращения против часовой стрелки (влево)

Полярный угол к полюсу, конечная точка (абс.) или

Изменение полярного угла к полюсу, конечная точка (инкр.)

Знак определяет направление.

Градус

F Подача обработки мм/об.

мм/мин

мм/зуб

8.7.17 Обработка с помощью встречного шпинделя

Если токарный станок имеет встречный шпиндель, то можно обрабатывать детали с

помощью функций токарной обработки, сверления и фрезерования на передней и

задней стороне без ручной перестановки детали.

Перед обработкой на задней стороне встречный шпиндель должен захватить деталь,

вывести из главного шпинделя и двигаться на новую позицию обработки. Эти

технологические операции могут быть запрограммированы с помощью функции

"Встречный шпиндель".

Технологические операции

Для программирования технологических операций имеются следующие шаги:

● Захват: захват детали встречным шпинделем (возможно с жестким упором)

● Выемка: выемка детали с помощью встречного шпинделя из главного шпинделя

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

506 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

● Задняя сторона: перемещение детали встречным шпинделем на новую позицию

обработки

● Комплексная: шаги: захват, выемка (при необходимости с отрезом) и задняя

сторона

● Передняя сторона: смещение нулевой точки для обработки следующей передней

стороны (для пруткового материала).

Если запускается выполнение программы с обработкой встречным шпинделем, то в

начале встречный шпиндель движется на позицию отвода, определенную в машинных

данных.

Изготовитель станка

Следовать указания изготовителя станка.

Заучивание позиции парковки и углового смещения

Заучивание позиции парковки возможно только тогда, когда выбрана система

координат станка (MСS).

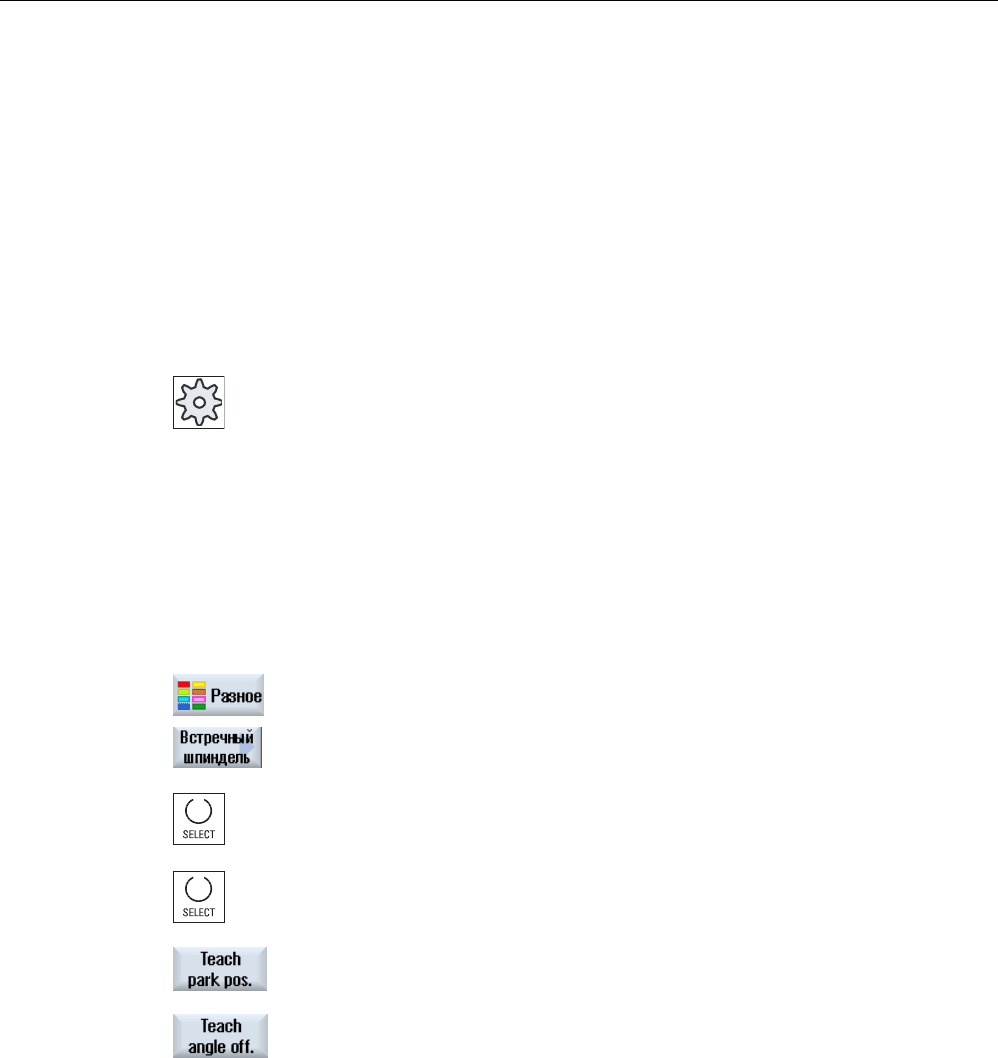

1. Повернуть патрон встречного шпинделя вручную в желаемое

положение и переместить инструмент в желаемую позицию.

2. Нажать программные клавиши "Разное" и "Встречный шпиндель".

3. Выбрать шаг программирования "Захват" или "Комплексное".

4. Выбрать в позиции парковки инструмента "MСS".

5. Нажать программную клавишу "Зауч. поз. парковк.".

Актуальная позиция парковки инструмента сохраняется.

6. Нажать программную клавишу "Зауч. угл. смещ.".

Актуальный угловой сдвиг главного шпинделя к встречному

сохраняется.

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

507

8.7.17.1 Пример программирования: Обработка главным шпинделем – Передача детали –

Обработка встречным шпинделем

Это программирование выглядит, к примеру, следующим образом:

Этапы программирования - Альтернатива 1

● Обработка главным шпинделем

● Захват

● Выемка

● Задняя сторона

● Обработка встречным шпинделем

Этапы программирования - Альтернатива 2

● Обработка главным шпинделем

● Комплексная (захват, выемка и задняя сторона)

● Обработка встречным шпинделем

8.7.17.2 Пример программирования: Обработка встречным шпинделем - без

предварительной передачи

Этапы программирования

● Задняя сторона

– Смещение нулевой точки

Смещение нулевой точки только активируется

– ZV:

параметр не обрабатывается.

● Обработка встречным шпинделем

Примечание

Особенности для "Задняя сторона"

Смещение нулевой точки, выбираемое в маске параметров, только активируется, а не

вычисляется. Т.е. в смещении нулевой точки должна быть сохранена нулевая точка

детали для обработки встречным шпинделем. Кроме этого, параметр ZV не

обрабатывается.

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

508 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

8.7.17.3 Пример программирования: Обработка пруткового материала

Если для изготовления деталей используется прутковый материал, то за один запуск

программы можно обработать несколько деталей как с передней, так и с задней

стороны.

Этапы программирования - Альтернатива 1

● "Шапка" программы с указанием смещения нулевой точки, в котором сохранена

нулевая точка детали

● Обработка главным шпинделем

● Комплексная обработка (выемка заготовки: да; цикл отреза: да)

● Отрез

● Обработка встречным шпинделем

● Конец программы с количеством изготовляемых деталей

Этапы программирования - Альтернатива 2

● Метка старта

● Обработка главным шпинделем

● Комплексная обработка (выемка заготовки: да; цикл отреза: да)

● Отрез

● Обработка встречным шпинделем

● Передняя сторона

● Метка конца

● Повторение от метки старта до метки конца

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

509

8.7.17.4 Параметры встречного шпинделя

Параметр Описание Единица

Функция

Можно выбирать между 5 различными функциями:

 Комплексная

 Захват

 Выемка

 Задняя сторона

 Передняя сторона

Функция комплексной

обработки

Захват

Система

координат

 MCS

Позиция парковки указывается в системе координат станка.

Заучивание позиции парковки и углового смещения возможно только в

MCS.

 WСS

Позиция парковки указывается в системе координат детали.

XP Позиция парковки инструмента в направлении X (абс.) мм

ZP Позиция парковки инструмента в направлении Z (абс.) мм

Продувка патрона Продувка патрона встречного шпинделя

 да

 нет

DIR Направление вращения

 Шпиндель вращается по часовой стрелке



Шпиндель вращается против часовой стрелки



Шпиндель не вращается

S Скорость шпинделя – (только для вращения шпинделей) об/мин

α1 Угловое смещение Градус

Z1 Позиция приема (абс.)

ZR Позиция уменьшения подачи (абс. или инкр.)

Позиция, от которой движение выполняется с уменьшенной подачей.

FR Уменьшенная подача мм/об

Жесткий

упор

Наезд на жесткий упор

 да

Встречный шпиндель останавливается на определенном расстоянии

от позиции приема Z1 и после движется с установленной подачей до

жесткого упора.

 нет

Встречный шпиндель движется до позиции приема Z1.

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

510 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

Параметр Описание Единица

Функция комплексной

обработки

Выемка

Выемка заготовки Для выемки всей длины детали:

 да

 нет

F Подача мм/мин

Цикл

отреза

Цикл отреза в следующем кадре

 да

 нет

Функция комплексной

обработки

Задняя сторона

Смещ. нулевой точки Смещение нулевой точки, в которое должна быть сохранена смещенная в

ZW и на ZV, а также отраженная в Z, система координат:

 Базовое отношение

 G54

 G55

 G56

 G57

 ...

ZW Позиция обработки дополнительной оси (абс.); MCS мм

ZV Смещение Z = 0

Смещение нулевой точки детали в направлении Z (инкр., знак так же

обрабатывается)

мм

Параметр Описание Единица

Функция захвата Заучивание позиции парковки и углового смещения возможно

Система

координат

 MCS

Позиция парковки указывается в системе координат станка. Заучивание

позиции парковки и углового смещения возможно только в MCS.

 WСS

Позиция парковки указывается в системе координат детали.

XP Позиция парковки инструмента в направлении X (абс.) мм

ZP Позиция парковки инструмента в направлении Z (абс.) мм

Продувка патрона Продувка патрона встречного шпинделя

 да

 нет

DIR Направление вращения

 Шпиндель вращается по часовой стрелке



Шпиндель вращается против часовой стрелки



Шпиндель не вращается
