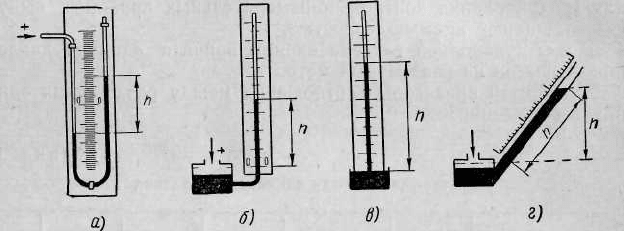

n —длина столба жидкости по шкале в мм;
V —удельный вес рабочей жидкости;
а — угол наклона трубки.
Жидкостные манометрические приборы с непосредственным
отсчетом столба жидкости просты по конструкции, достаточно
точны и имеют стабильные показания. Однако они могут быть
использованы для измерения давления и разрежения в неболь-
ших пределах, так как при увеличении пределов измерения со-
ответственно растут габаритные размеры приборов. Кроме того,
эти приборы обладают недостаточной механической прочностью
из-за наличия стеклянных трубок.
§ 18. ПРУЖИННЫЕ МАНОМЕТРЫ
Пружинные манометры просты по конструкции, надежны и
пригодны для измерения давления в широких пределах.
Пружинные манометры изготовляют в виде показывающих
приборов, а также с устройствами для дистанционной передачи
показаний, регистрации и сигнализации.
В качестве чувствительного элемента в пружинных мано-
метрах используют трубчатые одновитковые и многовитковые
пружины, гармониковые (сильфонные), коробчатые и плоские
мембраны. На рис. 72 показаны некоторые схемы измеритель-
ных механизмов пружинных манометров.
В обычной конструкции манометра с одновитковой пружи-
ной измерительный механизм смонтирован на жестком литом
основании. В основание впаяна пустотелая пружина овального
сечения, изготовленная из упругой латуни или стали. Давление
во внутреннюю полость пружины подводится через ниппель, со-
ставляющий одно целое с основанием. Ниппель имеет наружную
резьбу для соединения манометра с линией, подводящей изме-
ряемое давление. На основании закреплены передаточный ме-
ханизм со стрелкой и корпус манометра, имеющий круглую
форму. В корпус вложена шкала в форме циферблата и поверх
шкалы надета застекленная крышка (рис. 73, а).
Давление измеряемой среды воздействует на внутреннюю
поверхность трубчатой пружины, при этом пружина распрям-
ляется. Свободный конец пружины перемещается и через тягу
увлекает за собой зубчатый сектор, который в свою очередь по-
ворачивает малую шестерню (триб) со стрелкой указателя.
По шкале отсчитывают измеряемое давление.
Жесткость пружины подбирают в соответствии с макси-
мальным давлением, на которое рассчитан данный манометр.
Перемещение свободного конца при одном и том же давлении
тем больше, чем меньше жесткость пружины. Чтобы пружина
не теряла свою форму при длительной работе, перемещение сво-
бодного конца при максимальном давлении не должно превы-
