расчета приведена в специальных Правилах 27—64, утвержден-
ных Комитетом стандартов, мер и измерительных приборов.

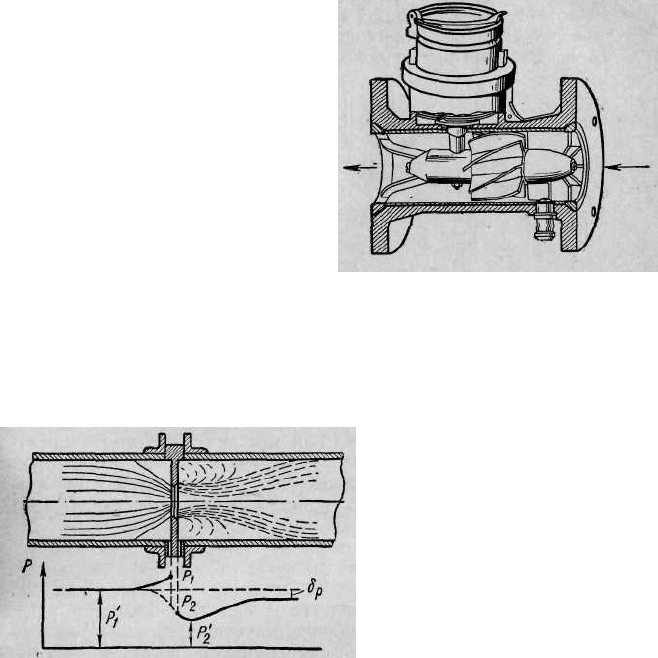

Наибольшее распространение в качестве сужающих устройств
получили диафрагмы, которые имеют относительно простую кон-
струкцию и занимают мало места в трубопроводе.
Диафрагмы имеют два исполнения: нормальная камерная
диафрагма и нормальная бескамерная диафрагма.
Для особых условий применяют специальные ненормализован-
ные диафрагмы: сегментные, сдвоенные и др. При помощи сдво-
енных диафрагм измеряют малый расход жидкостей, а сегмент-
ных — расход сильно загрязненных жидкостей.
Нормальная камерная диафрагма помещается между двумя
кольцевыми камерами, к которым подсоединяют трубки, идущие
к дифференциальному манометру, измеряющему перепад дав-
ления.
Камеру перед диафрагмой (по ходу потока) называют плюсо-
вой, а камеру после диафрагмы — минусовой.
Диафрагму вставляют в рассечку трубопровода и зажимают
через уплотняющие прокладки между фланцами с помощью
болтов.
Диафрагму изготовляют из специальных сталей, обладающих
противокоррозийной стойкостью. Толщина ее (3—6 мм) зависит
от диаметра трубопровода и значения максимального расхода,
для измерения которого она предназначена. Отверстие в диаф-
рагме имеет с одной стороны острую кромку, а на выходе расто-
чено на конус под углом 45°.
Камерные диафрагмы применяют для трубопроводов диамет-
ром 50—400 мм.
Бескамерная диафрагма имеет ту же конструкцию, что и ка-
мерная, но она зажимается непосредственно между массивными
фланцами трубопровода. Отверстия для подсоединения трубок,
идущих к дифманометру, высверливают во фланцах трубопрово-

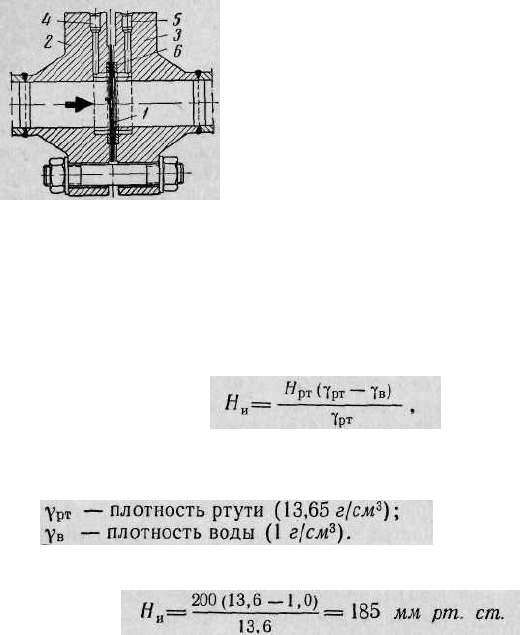

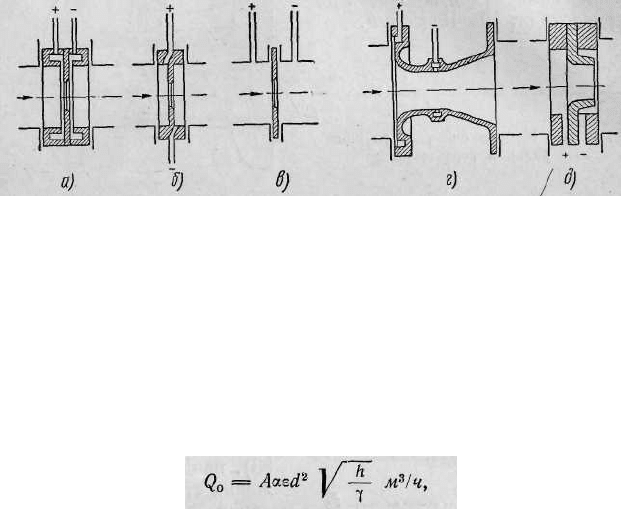

да до и после диафрагмы (рис. 89).
Для измерения перепада давления, создаваемого сужающи-
ми устройствами, применяют дифференциальные манометры, ко-
торые по принципу действия подразделяют на трубные, поплав-
ковые, кольцевые, колокольные и мембранные.
Дифференциальный манометр измеряет разность двух дав-
лений. Абсолютная величина обоих сравниваемых давлений мо-
жет быть очень большой (до 400 кгс/см
2
и выше), однако разность
давлений, измеряемая дифманометрами, обычно весьма мала и
не превышает 6,3 кгс/см
2
.
Простейший трубный дифманометр по принципу действия
аналогичен U-образному жидкостному стеклянному манометру.
В нем разность давлений определяется по высоте уравновешива-
ющего столба жидкости. В качестве разделительной жидкости в
трубных дифманометрах используют ртуть или другую жидкость
119
