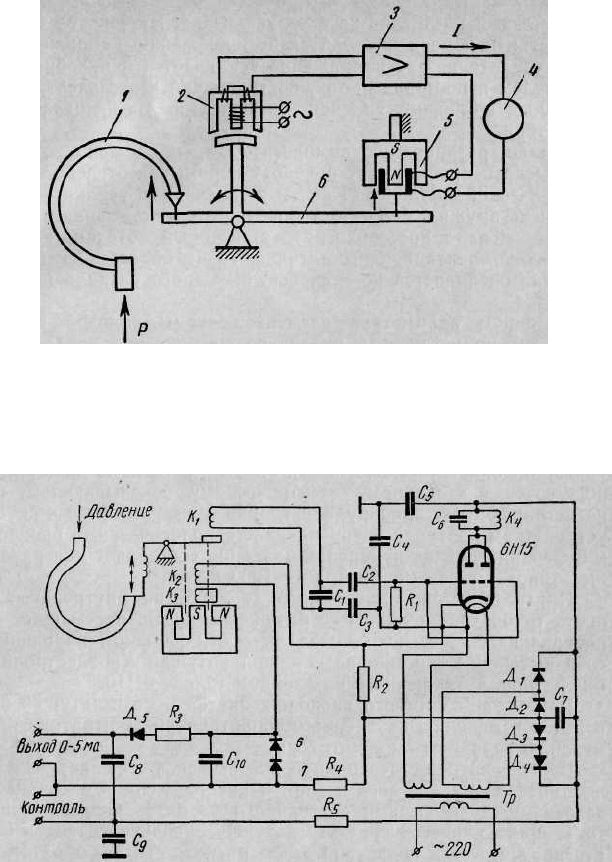

Жесткость пружины зависит от толщины стенок, формы се-
чения и упругости материала, из которого изготовлена пружина.
Для давлений до 200 кгс/см
2
пружины изготовляют из латуни,
а для более высоких давлений применяют стальные пружины.
Пружинный манометр используют и для измерения раз-
режения. Механизм вакуумметра отличается от механизма ма-
нометра тем, что под действием разрежения пружина не рас-
прямляется, а, наоборот, еще больше сгибается, так как наруж-
ное давление воздуха больше внутреннего.
Манометры, применяемые одновременно для измерения
давления и разрежения, называют мановакуумметрами. Мано-
вакуумметры имеют двустороннюю шкалу. Слева от нулевой
отметки расположена часть шкалы для отсчета разрежений до
760 мм рт. ст. С правой стороны по шкале отсчитывают избы-
точное давление в килограмм-силе на квадратный сантиметр.

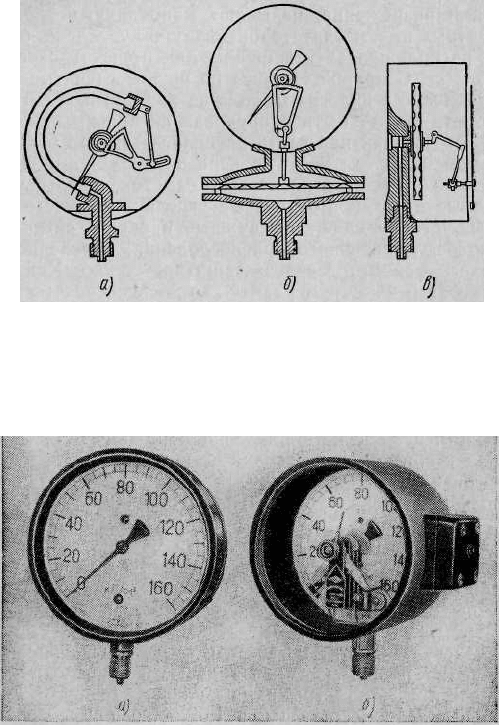

Манометр может быть оборудован сигнальными контактами

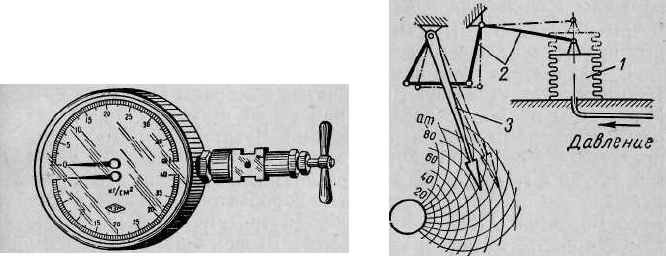

(рис. 73, б). Контактная часть располагается над передаточным
механизмом и состоит из двух передвижных контактов. Поло-
жение этих контактов относительно отметок шкалы указывают
специальные стрелки. Контактные стрелки, а вместе с ними и
контакты устанавливают на нужные пределы сигнализации с
помощью регулировочного приспособления, выведенного на ли-
цевую часть манометра сквозь защитное стекло. Контакты сиг-
нализации замыкаются и размыкаются непосредственно самой
рабочей стрелкой манометра при достижении измеряемым дав-
лением установленного предела.
Некоторые виды манометров имеют дополнительную конт-
рольную стрелку, свободно посаженную на ось под основной
рабочей стрелкой. Рабочая стрелка с помощью штифта увлекает
за собой контрольную стрелку в сторону, соответствующую уве-
личивающимся значениям давления. При обратном ходе рабо-
чей стрелки контрольная стрелка остается на месте и таким об-
разом фиксирует максимальное давление, которое показывал
манометр. Для возврата контрольной стрелки служит специаль-
ное приспособление.
Если манометры применяют для измерения давления горю-
чих или ядовитых газов, то это отмечается соответствующими
надписями на шкале и цветом окраски корпуса. Кислородные
манометры окрашиваются в голубой цвет, водородные — в зе-
леный, ацетиленовые — в белый и т. д.
По классу точности манометры с одновитковой пружиной
разделяют на технические, контрольные и образцовые.

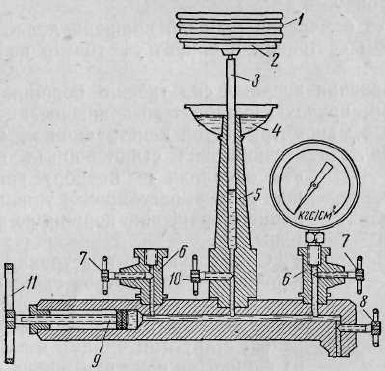

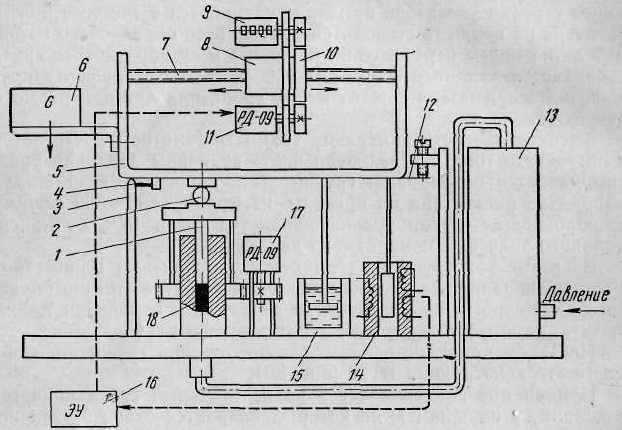

Технические манометры имеют классы точности 1,5; 2,5; 4;
контрольные манометры — 0,5 и 1,0; образцовые манометры —
0,16 и 0,45.

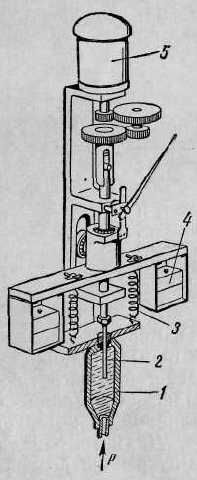

Особенностью конструкции контрольных манометров
(рис. 74) является сдвоенный измерительный механизм. В одном
